Luận Văn Thạc Sĩ: Phát Triển Phần Tử CS-MITC3+ Dùng Phân Tích Tấm Composite Nhiều Lớp

Luận văn thạc sĩ nghiên cứu phát triển phần tử cs mitc3 dùng phân tích tấm composite nhiều lớp sử dụng lý thuyết layerwise, đánh giá hiện trạng, phân tích vấn đề, đề xuất biện

• Tác giả: Chu Văn Thiên
• Người hướng dẫn: TS. Châu Đình Thành
• Trường học: Trường Đại Học Sư Phạm Kỹ Thuật Thành Phố Hồ Chí Minh
• Chuyên ngành: Kỹ Thuật Xây Dựng Công Trình Dân Dụng Và Công Nghiệp
• Đề tài: Nghiên Cứu Phát Triển Phần Tử CS-MITC3+ Trong Phân Tích Tấm Composite Nhiều Lớp
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2017
• Địa điểm: Thành Phố Hồ Chí Minh

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• 1. TỔNG QUAN
• 1.1. Tổng quan chung về lĩnh vực nghiên cứu, các kết quả trong nước và ngoài nước đã công bố
• 1.2. Tổng quan tình hình nghiên cứu trong và ngoài nước
• 1.3. Mục đích nghiên cứu
• 1.4. Nhiệm vụ và hạn chế của đề tài
• 1.5. Phương pháp nghiên cứu
• 2. LÝ THUYẾT LAYERWISE SỬ DỤNG LÝ THUYẾT TẤM BIẾN DẠNG CẮT BẬC NHẤT
• 3. CÔNG THỨC PHẦN TỬ HỮU HẠN TRƠN CS-MITC3+ CHO TẤM COMPOSITE NHIỀU LỚP THEO LÝ THUYẾT LAYERWISE
• 3.1. Xây dựng phần tử tấm 3 nút MITC3+ cho tấm composite 4 lớp theo lý thuyết layerwise
• 3.2. Phát triển phần tử hữu hạn trơn CS-MITC3+ cho tấm composite 4 lớp theo lý thuyết layerwise
• 4. VÍ DỤ
• 4.1. Tấm sandwich vuông 3 lớp chịu tải trọng phân bố đều
• 4.2. Tấm sandwich vuông 3 lớp chịu tải trọng hình sin
• 4.3. Tấm 4 lớp [00/900/900/00] composite vuông chịu tải hình sin
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Nghiên Cứu Phát Triển Phần Tử CS MITC3 Composite

Vật liệu composite ngày càng được ứng dụng rộng rãi nhờ vào ưu điểm vượt trội so với vật liệu truyền thống, đặc biệt trong các lĩnh vực đòi hỏi tỉ lệ cường độ trên khối lượng cao và khả năng chịu môi trường khắc nghiệt. Kết cấu tấm composite nhiều lớp đóng vai trò quan trọng trong hàng không, hàng hải, xây dựng và nhiều ngành công nghiệp khác. Tuy nhiên, việc phân tích và mô phỏng các kết cấu này đòi hỏi các phương pháp tính toán phức tạp. Để giải quyết vấn đề này, việc nghiên cứu và phát triển các phần tử hữu hạn hiệu quả là vô cùng cần thiết, từ đó đảm bảo độ chính xác và tin cậy trong thiết kế và ứng dụng vật liệu composite vào thực tế.

1.1. Ứng dụng Vật liệu Composite Tiềm năng và Thách thức

Vật liệu composite được ứng dụng rộng rãi trong nhiều lĩnh vực nhờ vào tỷ lệ cường độ trên khối lượng cao, khả năng chống ăn mòn và thiết kế linh hoạt. Tuy nhiên, việc phân tích và mô phỏng kết cấu composite, đặc biệt là tấm composite nhiều lớp, còn gặp nhiều khó khăn do tính dị hướng và phức tạp của cấu trúc. Việc phát triển các phần tử hữu hạn hiệu quả như phần tử CS-MITC3+ là rất quan trọng để giải quyết những thách thức này. Các phần tử này cần có khả năng mô phỏng chính xác các hiệu ứng phức tạp như biến dạng cắt và sự phân bố ứng suất trong vật liệu.

1.2. Giới thiệu Lý thuyết Layerwise trong Phân tích Composite

Lý thuyết layerwise là một phương pháp hiệu quả để phân tích tấm composite nhiều lớp, trong đó mỗi lớp được xem xét riêng biệt. Phương pháp này cho phép mô phỏng chính xác hơn sự phân bố ứng suất và biến dạng qua chiều dày của tấm. Tuy nhiên, việc áp dụng lý thuyết layerwise đòi hỏi các phần tử hữu hạn phức tạp hơn để có thể xử lý số lượng lớn các bậc tự do và sự tương tác giữa các lớp. Phần tử CS-MITC3+ được phát triển để đáp ứng yêu cầu này, kết hợp lý thuyết layerwise với các kỹ thuật khử khóa cắt và làm trơn để cải thiện độ chính xác và hiệu quả tính toán.

II. Vấn Đề Khóa Cắt trong Phân Tích Tấm Composite Mỏng

Một trong những thách thức lớn trong phân tích tấm composite mỏng là hiện tượng khóa cắt (shear locking), dẫn đến kết quả sai lệch. Hiện tượng này xảy ra do các phần tử hữu hạn thông thường không thể mô phỏng chính xác biến dạng cắt khi chiều dày của tấm giảm. Do đó, việc phát triển các kỹ thuật khử khóa cắt là rất quan trọng. Kỹ thuật MITC3+ (Mixed Interpolation Tensorial Components) là một phương pháp hiệu quả để giải quyết vấn đề này, giúp cải thiện độ chính xác của phần tử hữu hạn trong phân tích tấm composite nhiều lớp mỏng.

2.1. Nguyên nhân và Hậu quả của Hiện tượng Khóa Cắt

Khóa cắt xảy ra khi phần tử hữu hạn không thể mô phỏng chính xác biến dạng cắt trong tấm mỏng, dẫn đến độ cứng của tấm bị đánh giá cao quá mức và kết quả phân tích sai lệch. Hiện tượng này đặc biệt nghiêm trọng đối với tấm composite nhiều lớp vì tính dị hướng của vật liệu làm tăng thêm sự phức tạp. Các kỹ thuật như MITC3+ được sử dụng để giảm thiểu ảnh hưởng của khóa cắt và cải thiện độ chính xác của mô hình phần tử hữu hạn.

2.2. Kỹ thuật MITC3 Giải pháp Khử Khóa Cắt Hiệu quả

Kỹ thuật MITC3+ là một phương pháp nội suy hỗn hợp các thành phần tenxơ, được thiết kế đặc biệt để khử khóa cắt trong phần tử tấm. Phương pháp này cho phép phần tử mô phỏng chính xác biến dạng cắt ngay cả khi chiều dày của tấm rất mỏng. Việc tích hợp kỹ thuật MITC3+ vào phần tử CS-MITC3+ giúp nâng cao độ chính xác và độ tin cậy của phân tích tấm composite.

III. Phương Pháp Phần Tử Hữu Hạn Trơn CS FEM cho Composite

Phương pháp phần tử hữu hạn trơn (CS-FEM) là một cải tiến so với phương pháp phần tử hữu hạn truyền thống, giúp cải thiện độ chính xác và độ hội tụ của kết quả. Trong CS-FEM, ma trận độ cứng của phần tử được tính toán dựa trên tích phân trên cạnh hoặc miền con của phần tử, thay vì trên toàn bộ phần tử. Điều này giúp giảm thiểu hiện tượng khóa và cải thiện khả năng mô phỏng các trường ứng suất và biến dạng phức tạp trong tấm composite nhiều lớp.

3.1. Ưu điểm của CS FEM so với FEM Truyền thống

CS-FEM có nhiều ưu điểm so với FEM truyền thống, bao gồm độ chính xác cao hơn, độ hội tụ tốt hơn và khả năng giảm thiểu hiện tượng khóa. Điều này đặc biệt quan trọng trong phân tích tấm composite vì vật liệu có tính dị hướng và các hiệu ứng phức tạp như biến dạng cắt cần được mô phỏng chính xác. CS-FEM sử dụng các kỹ thuật làm trơn để cải thiện tính chất của phần tử và giảm thiểu sai số.

3.2. Ứng dụng CS FEM trong Mô phỏng Vật liệu Composite

CS-FEM đã được áp dụng thành công trong nhiều bài toán mô phỏng vật liệu composite, bao gồm phân tích ứng suất, phân tích biến dạng và phân tích độ bền. Phương pháp này cho phép các nhà nghiên cứu và kỹ sư hiểu rõ hơn về hành vi của tấm composite dưới các điều kiện tải khác nhau và tối ưu hóa thiết kế để đạt được hiệu suất tốt nhất. Đặc biệt, CS-FEM kết hợp với lý thuyết layerwise mang lại kết quả chính xác cao trong phân tích tấm composite nhiều lớp.

IV. Phát Triển Phần Tử CS MITC3 cho Tấm Composite Nhiều Lớp

Phần tử CS-MITC3+ là sự kết hợp giữa phương pháp phần tử hữu hạn trơn (CS-FEM) và kỹ thuật khử khóa cắt MITC3+, được thiết kế đặc biệt để phân tích tấm composite nhiều lớp theo lý thuyết layerwise. Phần tử này có khả năng mô phỏng chính xác biến dạng cắt và sự phân bố ứng suất qua chiều dày của tấm, đồng thời giảm thiểu hiện tượng khóa. Việc phát triển phần tử CS-MITC3+ mang lại một công cụ mạnh mẽ cho việc mô phỏng và phân tích kết cấu composite.

4.1. Kết hợp CS FEM và MITC3 để Tối ưu Hiệu quả

Việc kết hợp CS-FEM và MITC3+ trong phần tử CS-MITC3+ mang lại hiệu quả tối ưu trong phân tích tấm composite nhiều lớp. CS-FEM giúp cải thiện độ chính xác và độ hội tụ, trong khi MITC3+ khử khóa cắt và đảm bảo tính ổn định của phần tử. Sự kết hợp này cho phép phần tử mô phỏng chính xác các hiệu ứng phức tạp trong vật liệu composite và cung cấp kết quả đáng tin cậy.

4.2. Quy trình Xây dựng Ma trận Độ Cứng của Phần tử CS MITC3

Việc xây dựng ma trận độ cứng của phần tử CS-MITC3+ bao gồm nhiều bước, từ việc xác định hàm dạng, tính toán biến dạng, đến tích phân trên miền phần tử hoặc cạnh phần tử. Kỹ thuật làm trơn trong CS-FEM được áp dụng để tính toán ma trận độ cứng một cách chính xác. Kỹ thuật MITC3+ được tích hợp để xử lý biến dạng cắt và ngăn chặn khóa. Tất cả các bước này được thực hiện một cách cẩn thận để đảm bảo tính chính xác và hiệu quả của phần tử CS-MITC3+.

V. Kiểm Chứng và Đánh Giá Phần Tử CS MITC3 trên Composite

Để đánh giá tính hiệu quả và độ chính xác của phần tử CS-MITC3+, cần thực hiện các bài toán kiểm chứng bằng cách so sánh kết quả với các phương pháp giải tích hoặc các phương pháp số khác đã được công bố. Các bài toán này thường bao gồm phân tích tĩnh của tấm composite nhiều lớp chịu các điều kiện tải khác nhau. Kết quả so sánh sẽ cho thấy khả năng của phần tử CS-MITC3+ trong việc mô phỏng chính xác hành vi của tấm composite.

5.1. So sánh Kết quả CS MITC3 với Giải pháp Giải tích

Việc so sánh kết quả phân tích bằng phần tử CS-MITC3+ với các giải pháp giải tích là một phương pháp quan trọng để kiểm chứng độ chính xác. Các bài toán đơn giản với điều kiện biên đơn giản thường có giải pháp giải tích, và việc so sánh kết quả sẽ cho thấy khả năng của phần tử trong việc mô phỏng chính xác các trường ứng suất và biến dạng. Sự khác biệt nhỏ giữa kết quả số và giải tích chứng tỏ độ tin cậy cao của phần tử CS-MITC3+.

5.2. Đánh giá Độ Hội tụ và Tính Ổn định của Phần tử

Độ hội tụ và tính ổn định là các tiêu chí quan trọng để đánh giá chất lượng của một phần tử hữu hạn. Độ hội tụ thể hiện khả năng của phần tử trong việc tiệm cận đến giải pháp chính xác khi số lượng phần tử tăng lên. Tính ổn định đảm bảo rằng phần tử không bị khóa và cho kết quả hợp lý ngay cả khi số lượng phần tử còn hạn chế. Phần tử CS-MITC3+ cần được kiểm tra kỹ lưỡng về độ hội tụ và tính ổn định để đảm bảo tính tin cậy trong các bài toán phân tích tấm composite.

VI. Ứng Dụng và Hướng Phát Triển Phần Tử CS MITC3 Composite

Phần tử CS-MITC3+ có tiềm năng ứng dụng rộng rãi trong nhiều lĩnh vực liên quan đến phân tích tấm composite nhiều lớp. Ngoài ra, phần tử này có thể được phát triển thêm để giải quyết các bài toán phức tạp hơn, chẳng hạn như phân tích động lực học, phân tích phi tuyến và tối ưu hóa cấu trúc. Việc tiếp tục nghiên cứu và phát triển phần tử CS-MITC3+ sẽ mang lại những đóng góp quan trọng cho lĩnh vực vật liệu composite.

6.1. Triển vọng Ứng dụng Thực tiễn của CS MITC3 trong Kỹ thuật

Phần tử CS-MITC3+ có triển vọng ứng dụng lớn trong kỹ thuật, đặc biệt trong các lĩnh vực như hàng không, hàng hải, xây dựng và ô tô, nơi tấm composite nhiều lớp được sử dụng rộng rãi. Khả năng phân tích chính xác và hiệu quả của phần tử này giúp các kỹ sư thiết kế các kết cấu composite an toàn, bền vững và tối ưu về hiệu suất.

6.2. Hướng Nghiên cứu và Phát Triển Tiếp theo cho Phần tử

Có nhiều hướng nghiên cứu và phát triển tiếp theo cho phần tử CS-MITC3+, bao gồm việc mở rộng phần tử cho các bài toán phân tích động lực học, phân tích phi tuyến và tối ưu hóa cấu trúc. Ngoài ra, việc tích hợp phần tử với các phần mềm phân tích composite thương mại sẽ giúp đưa công nghệ này đến gần hơn với các kỹ sư thiết kế và ứng dụng thực tế.

Nội dung chính

Tổng quan nghiên cứu

Vật liệu composite ngày càng được ứng dụng rộng rãi trong các lĩnh vực kỹ thuật hiện đại nhờ các tính năng vượt trội như tỉ lệ cường độ trên khối lượng cao, độ bền cơ học lớn, khả năng chịu môi trường khắc nghiệt và tính linh hoạt trong thiết kế cấu trúc. Theo ước tính, kết cấu tấm composite nhiều lớp chiếm vị trí quan trọng trong ngành hàng không, hàng hải, xây dựng công trình dân dụng và công nghiệp. Tuy nhiên, việc phân tích và mô hình hóa các tấm composite nhiều lớp gặp nhiều thách thức do tính chất phi đồng nhất và sự phức tạp trong ứng xử cơ học theo chiều dày tấm.

Luận văn tập trung phát triển công thức phần tử hữu hạn trơn CS-MITC3+ cho phân tích tĩnh các tấm composite nhiều lớp dựa trên lý thuyết layerwise biến dạng cắt bậc nhất (FSDT). Mục tiêu nghiên cứu là xây dựng và kiểm chứng hiệu quả của phần tử CS-MITC3+ trong việc khắc phục hiện tượng khóa cắt (shear locking) và nâng cao độ chính xác trong tính toán chuyển vị, ứng suất của tấm composite nhiều lớp. Phạm vi nghiên cứu tập trung vào tấm sandwich 3 lớp và tấm composite 4 lớp với các điều kiện biên và tải trọng khác nhau, thực hiện tại Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh trong năm 2017.

Nghiên cứu có ý nghĩa quan trọng trong việc cung cấp công cụ tính toán tin cậy, hiệu quả cho thiết kế và phân tích kết cấu tấm composite nhiều lớp, góp phần nâng cao chất lượng và độ an toàn của các công trình sử dụng vật liệu composite.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn áp dụng lý thuyết layerwise dựa trên giả thuyết biến dạng cắt bậc nhất (FSDT) của Mindlin để mô tả ứng xử cơ học từng lớp trong tấm composite nhiều lớp. Lý thuyết này cho phép xét các bậc tự do độc lập cho mỗi lớp, đồng thời đảm bảo tính liên tục chuyển vị giữa các lớp. Các khái niệm chính bao gồm:

• Lý thuyết biến dạng cắt bậc nhất (FSDT): Mô hình biến dạng cắt trong tấm, cho phép mô tả chính xác hơn so với lý thuyết lớp tương đương.
• Kỹ thuật khử khóa cắt MITC3+: Phương pháp nội suy các thành phần tensorial để tránh hiện tượng khóa cắt khi tấm mỏng.
• Phần tử hữu hạn trơn CS-FEM: Kỹ thuật làm trơn trường biến dạng trên miền con của phần tử, giúp cải thiện độ chính xác và hội tụ của phương pháp phần tử hữu hạn.
• Phần tử CS-MITC3+: Sự kết hợp giữa kỹ thuật MITC3+ và CS-FEM, được phát triển cho phần tử tam giác 3 nút dùng phân tích tấm composite nhiều lớp theo lý thuyết layerwise.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp phần tử hữu hạn trơn (CS-FEM) kết hợp kỹ thuật MITC3+ để xây dựng công thức phần tử CS-MITC3+ cho tấm composite nhiều lớp. Dữ liệu nghiên cứu bao gồm các đặc trưng vật liệu composite, hình học tấm sandwich 3 lớp và tấm composite 4 lớp, cùng các điều kiện biên và tải trọng phân bố đều hoặc hình sin.

Cỡ mẫu nghiên cứu được lựa chọn là các lưới phần tử tam giác 3 nút với số lượng phần tử trên mỗi cạnh tấm từ 8 đến 24, nhằm khảo sát độ hội tụ và độ chính xác của phần tử. Phương pháp phân tích chủ yếu là phân tích tĩnh, sử dụng chương trình lập trình Matlab để tính toán ma trận độ cứng, véc-tơ lực và giải hệ phương trình cân bằng.

Timeline nghiên cứu bao gồm giai đoạn xây dựng lý thuyết, phát triển công thức phần tử, lập trình tính toán và kiểm chứng qua các ví dụ số thực tế với các tấm composite nhiều lớp khác nhau.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu quả khử khóa cắt: Phần tử CS-MITC3+ sử dụng kỹ thuật MITC3+ đã khắc phục hiệu quả hiện tượng khóa cắt khi tấm composite có chiều dày mỏng, đảm bảo độ võng và ứng suất tính toán không bị sai lệch lớn. Ví dụ, với tấm sandwich 3 lớp có tỉ số a/t = 10, độ võng tại tâm tấm đạt sai số dưới 2% so với lời giải giải tích.

2. Độ chính xác và tốc độ hội tụ: Qua các ví dụ số với lưới phần tử từ 8x8 đến 24x24, phần tử CS-MITC3+ cho kết quả chuyển vị và ứng suất hội tụ nhanh và chính xác, tương đương hoặc tốt hơn các phần tử ES-DSG3, ES-MITC3, NS-DSG3 và CS-DSG3. Khi tỉ số a/t tăng lên 100, phần tử CS-MITC3+ vẫn duy trì độ chính xác cao, đặc biệt trong tính toán ứng suất pháp và ứng suất tiếp.

3. So sánh với các phương pháp khác: Kết quả tính toán của phần tử CS-MITC3+ tương đồng với các lời giải chính xác của N. Pagano và các phương pháp phần tử hữu hạn, phương pháp dải hữu hạn, phương pháp không lưới đã được công bố. Ví dụ, với tấm composite 4 lớp [00/90°/90°/00] chịu tải hình sin, sai số tương đối của độ võng và ứng suất không vượt quá 3% khi sử dụng lưới 20x20x2 phần tử.

4. Khả năng ứng dụng đa dạng: Phần tử CS-MITC3+ phù hợp cho phân tích tĩnh các tấm composite nhiều lớp với các điều kiện biên khác nhau và tải trọng phân bố đều hoặc hình sin, đáp ứng yêu cầu tính toán trong thực tế kỹ thuật xây dựng và công nghiệp.

Thảo luận kết quả

Nguyên nhân chính giúp phần tử CS-MITC3+ đạt hiệu quả cao là do sự kết hợp giữa kỹ thuật làm trơn trường biến dạng trên miền con phần tử và kỹ thuật khử khóa cắt MITC3+, giúp giảm thiểu sai số do hiện tượng khóa cắt và tăng tính ổn định của ma trận độ cứng. So với các phần tử truyền thống, CS-MITC3+ cho phép tính toán chính xác hơn mà không cần hệ số hiệu chỉnh cắt.

Kết quả cũng cho thấy, lý thuyết layerwise với phần tử CS-MITC3+ có ưu điểm vượt trội trong việc mô tả ứng xử từng lớp của tấm composite, đặc biệt khi số lớp tăng lên, so với lý thuyết lớp tương đương. Tuy nhiên, điểm hạn chế là số bậc tự do tăng theo số lớp, làm tăng chi phí tính toán.

Dữ liệu có thể được trình bày qua các biểu đồ độ hội tụ của độ võng và ứng suất tại các điểm quan trọng trên tấm, cũng như bảng so sánh sai số tương đối giữa các phương pháp, giúp minh họa rõ ràng hiệu quả và độ chính xác của phần tử CS-MITC3+.

Đề xuất và khuyến nghị

1. Ứng dụng phần tử CS-MITC3+ trong thiết kế kết cấu composite: Khuyến nghị các kỹ sư và nhà thiết kế sử dụng phần tử CS-MITC3+ để phân tích tĩnh các tấm composite nhiều lớp nhằm nâng cao độ chính xác và tin cậy của kết quả, đặc biệt trong các công trình yêu cầu cao về độ bền và độ ổn định.

2. Phát triển phần mềm tính toán chuyên dụng: Đề xuất xây dựng hoặc tích hợp phần tử CS-MITC3+ vào các phần mềm phân tích kết cấu hiện có, với giao diện thân thiện và khả năng xử lý đa dạng các loại tấm composite, nhằm rút ngắn thời gian tính toán và giảm thiểu sai sót.

3. Mở rộng nghiên cứu phân tích động và ổn định: Khuyến nghị tiếp tục nghiên cứu ứng dụng phần tử CS-MITC3+ cho phân tích dao động, ổn định và các bài toán phi tuyến của tấm composite nhiều lớp trong vòng 2-3 năm tới, nhằm hoàn thiện hơn các công cụ phân tích kỹ thuật.

4. Đào tạo và chuyển giao công nghệ: Đề xuất tổ chức các khóa đào tạo chuyên sâu về lý thuyết layerwise và kỹ thuật phần tử hữu hạn trơn CS-MITC3+ cho cán bộ kỹ thuật, sinh viên và nhà nghiên cứu trong lĩnh vực kỹ thuật xây dựng và vật liệu composite, giúp nâng cao năng lực chuyên môn và ứng dụng thực tiễn.

Đối tượng nên tham khảo luận văn

1. Sinh viên và nghiên cứu sinh ngành kỹ thuật xây dựng và vật liệu composite: Luận văn cung cấp kiến thức chuyên sâu về lý thuyết layerwise và phương pháp phần tử hữu hạn trơn, hỗ trợ nghiên cứu và phát triển đề tài liên quan đến kết cấu composite.

2. Kỹ sư thiết kế kết cấu và vật liệu: Các kỹ sư có thể áp dụng công thức phần tử CS-MITC3+ để phân tích và thiết kế các kết cấu tấm composite nhiều lớp trong các dự án xây dựng dân dụng, công nghiệp và hàng không.

3. Giảng viên và nhà nghiên cứu trong lĩnh vực cơ học kết cấu: Luận văn là tài liệu tham khảo quý giá để giảng dạy và nghiên cứu về các phương pháp số trong phân tích kết cấu composite, đồng thời mở ra hướng nghiên cứu mới về phần tử hữu hạn trơn.

4. Các tổ chức phát triển phần mềm kỹ thuật: Các công ty phát triển phần mềm mô phỏng kết cấu có thể tích hợp công thức CS-MITC3+ vào sản phẩm của mình nhằm nâng cao tính năng phân tích tấm composite nhiều lớp, đáp ứng nhu cầu thị trường ngày càng tăng.

Câu hỏi thường gặp

1. Phần tử CS-MITC3+ có ưu điểm gì so với các phần tử truyền thống?
   Phần tử CS-MITC3+ kết hợp kỹ thuật làm trơn trường biến dạng và khử khóa cắt MITC3+, giúp giảm hiện tượng khóa cắt, tăng độ chính xác và tốc độ hội tụ trong phân tích tấm composite nhiều lớp, đặc biệt khi tấm mỏng.

2. Lý thuyết layerwise khác gì so với lý thuyết lớp tương đương?
   Lý thuyết layerwise xét đến ứng xử riêng biệt của từng lớp trong tấm composite, cho phép mô tả chính xác hơn biến dạng và ứng suất theo chiều dày, trong khi lý thuyết lớp tương đương quy đổi toàn bộ tấm thành một lớp duy nhất.

3. Phần tử CS-MITC3+ có thể áp dụng cho bao nhiêu lớp composite?
   Mặc dù nghiên cứu tập trung vào tấm 3 và 4 lớp, phương pháp có thể mở rộng cho tấm composite nhiều lớp hơn, tuy nhiên số bậc tự do và chi phí tính toán sẽ tăng theo số lớp.

4. Phương pháp nghiên cứu có thể áp dụng cho phân tích động không?
   Hiện tại nghiên cứu chỉ tập trung phân tích tĩnh, nhưng phần tử CS-MITC3+ có tiềm năng được phát triển cho phân tích dao động và ổn định trong các nghiên cứu tiếp theo.

5. Làm thế nào để kiểm chứng độ chính xác của phần tử CS-MITC3+?
   Độ chính xác được kiểm chứng qua so sánh với lời giải giải tích, các phương pháp phần tử hữu hạn khác và phương pháp không lưới, sử dụng các ví dụ số với các điều kiện biên và tải trọng đa dạng, đồng thời khảo sát độ hội tụ với các kích thước lưới khác nhau.

Kết luận

• Phần tử CS-MITC3+ được phát triển thành công cho phân tích tĩnh tấm composite nhiều lớp dựa trên lý thuyết layerwise biến dạng cắt bậc nhất, kết hợp kỹ thuật làm trơn và khử khóa cắt MITC3+.
• Kết quả tính toán cho độ võng và ứng suất chính xác, tương đương hoặc vượt trội so với các phương pháp phần tử hữu hạn trơn và giải pháp phân tích đã công bố.
• Phần tử CS-MITC3+ phù hợp cho các tấm sandwich 3 lớp và tấm composite 4 lớp với các điều kiện biên và tải trọng khác nhau, có khả năng mở rộng cho nhiều lớp hơn.
• Hạn chế chính là số bậc tự do tăng theo số lớp, làm tăng chi phí tính toán, cần cân nhắc khi áp dụng cho tấm nhiều lớp rất dày.
• Nghiên cứu tiếp theo sẽ tập trung phát triển phần tử CS-MITC3+ cho phân tích dao động và ổn định, đồng thời đề xuất ứng dụng trong phần mềm tính toán chuyên dụng.

Các nhà nghiên cứu và kỹ sư trong lĩnh vực kết cấu composite nên tiếp cận và ứng dụng phần tử CS-MITC3+ để nâng cao hiệu quả và độ chính xác trong thiết kế và phân tích kết cấu tấm composite nhiều lớp.

Trích đoạn nội dung tài liệu

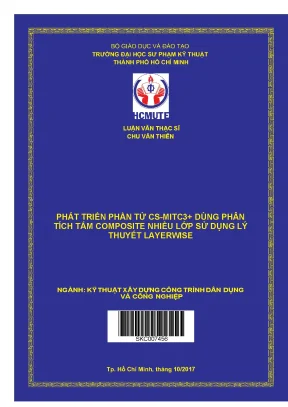

BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH LUẬN VĂN THẠC SĨ CHU VĂN THIÊN PHÁT TRIỂN PHẦN TỬ CS-MITC3+ DÙNG PHÂN TÍCH TẤM COMPOSITE NHIỀU LỚP SỬ DỤNG LÝ THUYẾT LAYERWISE NGÀNH: KỸ THUẬT XÂY DỰNG CÔNG TRÌNH DÂN DỤNG VÀ CÔNG NGHIỆP SKC007456 Tp. Hồ Chí Minh, tháng 10/2017 TIEU LUAN MOI download : [e-mail] BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH ??? LUẬN VĂN THẠC SĨ CHU VĂN THIÊN PHÁT TRIỂN PHẦN TỬ CS-MITC3+ ??????? DÙNG PHÂN TÍCH TẤM COMPOSITE NHIỀU LỚP SỬ DỤNG LÝ THUYẾT LAYERWISE ????? ???? NGÀNH: KỸ THUẬT XÂY DỰNG CÔNG TRÌNH DD VÀ CN - 60580208 Tp. Hồ Chí Minh, tháng 10/2017 TIEU LUAN MOI download : [e-mail] BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH LUẬN VĂN THẠC SĨ CHU VĂN THIÊN PHÁT TRIỂN PHẦN TỬ CS-MITC3+ DÙNG PHÂN TÍCH TẤM COMPOSITE NHIỀU LỚP SỬ DỤNG LÝ THUYẾT LAYERWISE NGÀNH: KỸ THUẬT XÂY DỰNG CÔNG TRÌNH DD VÀ CN - 60580208 Hướng dẫn khoa học: TS. CHÂU ĐÌNH THÀNH Tp.

Hồ Chí Minh, tháng 10/2017 TIEU LUAN MOI download : [e-mail] LÝ LỊCH KHOA HỌC I. LÝ LỊCH SƠ LƯỢC: Họ & tên: Chu Văn Thiên Giới tính: Nam Ngày, tháng, năm sinh: 25/03/1983 Nơi sinh: Ninh Bình Quê quán: Khánh Hồng - Yên Khánh – Ninh Bình Dân tộc: Kinh Chỗ ở riêng hoặc địa chỉ liên lạc: P. Pleiku – Tỉnh Gia Lai Điện thoại cơ quan: 02693.642 Điện thoại nhà riêng: E-mail: Chuthien8883@gmail. QUÁ TRÌNH ĐÀO TẠO: 1.

Cao Đẳng: Hệ đào tạo: Chính quy Thời gian đào tạo từ 10/2001 đến 10/2004 Nơi học (trường, thành phố): Cao đẳng xây dựng số 3, Tp. Tuy Hoà, Phú Yên Ngành học: Xây dựng dân dụng và công nghiệp 2. Đại học: Hệ đào tạo: Chính quy Thời gian đào tạo từ 07/2007 đến 09/ 2009 Nơi học (trường, thành phố): Đại học Bách Khoa Đà Nẵng Ngành học: Xây dựng dân dụng và công nghiệp Tên đồ án, luận án hoặc môn thi tốt nghiệp: Ngày & nơi bảo vệ đồ án tốt nghiệp: Đại học Bách khoa Đà Nẵng Người hướng dẫn: III. QUÁ TRÌNH CÔNG TÁC CHUYÊN MÔN KỂ TỪ KHI TỐT NGHIỆP ĐẠI HỌC: Thời gian Nơi công tác Công việc đảm nhiệm Khoa Xây dựng – Trường Dạy nghề 11/2004 đến 11/2011 Giáo viên tỉnh Gia Lai Cán bộ xây dựng cơ bản, Phòng Hậu 12/2011 đến nay Cán bộ cần-Kỹ thuật, Công an tỉnh Gia Lai i TIEU LUAN MOI download : [e-mail] LỜI CAM ĐOAN Tôi xin cam đoan đây là công trình nghiên cứu do cá nhân tôi thực hiện, dưới sự hướng dẫn của TS.

Châu Đình Thành. Các kết quả trình bày trong cuốn luận văn này chưa từng được sử dụng cho bất kỳ một khóa luận tốt nghiệp nào khác. Theo hiểu biết cá nhân, từ trước tới nay chưa có một tài liệu khoa học nào tương tự được công bố, trừ những thông tin tham khảo được trích dẫn trong luận văn này. Hồ Chí Minh, tháng 10 năm 2017 Chu Văn Thiên ii (LUAN.layerwise TIEU LUAN MOI download : [e-mail] LỜI CẢM ƠN Tôi xin chân thành tỏ lòng biết ơn sâu sắc của mình đến Thầy hướng dẫn khoa học Tiến sĩ Châu Đình Thành, người đã đưa ra những gợi ý, chỉ dẫn đầu tiên để hình thành nên ý tưởng của đề tài và tận tình hướng dẫn tôi rất nhiều về cách nhận định đúng những vấn đề nghiên cứu mà quan trọng nhất là sự trung thực, lòng đam mê, nhiệt tình trong nghiên cứu khoa học.

Thầy cũng đã quan tâm, hướng dẫn những cách tiếp cận tài liệu, làm cho luận văn rất có giá trị cho những hướng nghiên cứu tiếp theo. Xin cảm ơn thầy Châu Đình Thành đã hỗ trợ tôi chương trình Matlab cho phần tử CS-MICT3+ sử dụng lý thuyết layerwise. Đồng thời tôi cũng xin gởi lời cảm ơn đến quý thầy cô Khoa Xây Dựng, trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh đã tận tình giảng dạy trong quá trình tôi học tập, nghiên cứu tại đây. Cuối cùng tôi gửi lời cảm ơn chân thành đến gia đình, bạn bè đã luôn bên cạnh động viên, hỗ trợ rất nhiều và tạo điều kiện thuận lợi để tôi có thể hoàn thành tốt luận văn này.

Tôi xin chân thành cảm ơn! Tp. Hồ Chí Minh, tháng 10 năm 2017 Chu Văn Thiên iii (LUAN.layerwise TIEU LUAN MOI download : [e-mail] TÓM TẮT Trong luận văn này, phương pháp phần tử hữu hạn trơn trên miền phần tử CS-FEM (the Cell-based Smoothed Finite Element Method) được phát triển cho phần tử tấm MITC3+ dùng để phân tích tĩnh kết cấu tấm composite nhiều lớp sử dụng lý thuyết layerwise theo lý thuyết cắt bậc nhất. Để giải quyết hiện tượng khóa cắt (shear locking) khi tấm có chiều dày mỏng dần, kỹ thuật nội suy các thành phần ten xơ MITC3+ (Mixed Interpolation Tensorial Components) được sử dụng. Nhờ vào kỹ thuật làm trơn trên miền phần tử, ma trận độ cứng phần tử trong nghiên cứu này được tính toán dựa vào tích phân trên cạnh phần tử hoặc miền con của phần tử.

Công thức phần tử hữu hạn này được gọi là phần tử CS-MITC3+. Tính hiệu quả và độ chính xác của phần tử CS-MITC3+ được kiểm chứng thông qua các ví dụ số phân tích tĩnh các bài toán tấm sandwich (tấm composite 3 lớp) và tấm composite 4 lớp. Kết quả số cho thấy, độ võng và ứng suất cho bởi phần tử CS- MITC3+ tương đương với lời giải giải tích và một số lời giải bằng các phương pháp số khác đã được công bố trước đây.layerwise TIEU LUAN MOI download : [e-mail] ABSTRACT In this thesis, the cell-based smoothed finite element method (CS-FEM) is developed for the MITC3+ element to analyze static responses of laminated composite plates using the layerwise theory based on the first-order shear deformation theory (FSDT). In order to deal with the shear-locking phenomenon as the thickness of the plates becomes thin, the mixed interpolation tensorial components (MITC3+) approach is employed.

Owing to the CS-FEM, the stiffness matrices of the suggested elements are computed on line integrals that are the edges of sub-triangular domains of the elements. The finite element formula is called the CS-MITC3+ element. The efficiency and accuracy of the CS-MITC3+ element are verified through static analysis of sandwich (3 layers) and laminated composite (4 layers) plates. Numerical results show that the defelction and stresses given by the CS-MITC3+ elements are in good agreement with those provided by other anlytical and numerical methods previously published.layerwise TIEU LUAN MOI download : [e-mail] MỤC LỤC QUYẾT ĐỊNH GIAO ĐỀ TÀI XÁC NHẬN CỦA CÁN BỘ HƯỚNG DẪN LÝ LỊCH KHOA HỌC.

i LỜI CAM ĐOAN .ii LỜI CẢM ƠN. vi DANH SÁCH CÁC CHỮ VIẾT TẮT .vii DANH SÁCH CÁC HÌNH. ix DANH SÁCH CÁC BẢNG. xi TỔNG QUAN .1 TỔNG QUAN CHUNG VỀ LĨNH VỰC NGHIÊN CỨU, CÁC KẾT QUẢ TRONG NƯỚC VÀ NGOÀI NƯỚC ĐÃ CÔNG BỐ .2 Tổng quan tình hình nghiên cứu trong và ngoài nước .2 MỤC ĐÍCH NGHIÊN CỨU.3 NHIỆM VỤ VÀ HẠN CHẾ CỦA ĐỀ TÀI .4 PHƯƠNG PHÁP NGHIÊN CỨU.

16 LÝ THUYẾT LAYERWISE SỬ DỤNG LÝ THUYẾT TẤM BIẾN DẠNG CẮT BẬC NHẤT. 17 CÔNG THỨC PHẦN TỬ HỮU HẠN TRƠN CS-MITC3+ CHO TẤM COMPOSITE NHIỀU LỚP THEO LÝ THUYẾT LAYERWISE .1 XÂY DỰNG PHẦN TỬ TẤM 3 NÚT MITC3+ CHO TẤM COMPOSITE 4 LỚP THEO LÝ THUYẾT LAYERWISE .2 PHÁT TRIỂN PHẦN TỬ HỮU HẠN TRƠN CS-MITC3+ CHO TẤM COMPOSITE 4 LỚP THEO LÝ THUYẾT LAYERWISE .1 VÍ DỤ 1: TẤM SANDWICH VUÔNG 3 LỚP CHỊU TẢI TRỌNG PHÂN BỐ ĐỀU.2 VÍ DỤ 2: TẤM SANDWICH VUÔNG 3 LỚP CHỊU TẢI TRỌNG HÌNH SIN .3 VÍ DỤ 3: TẤM 4 LỚP [00/900/900/00] COMPOSITE VUÔNG CHỊU TẢI HÌNH SIN. 55 TÀI LIỆU THAM KHẢO .layerwise TIEU LUAN MOI download : [e-mail] DANH SÁCH CÁC CHỮ VIẾT TẮT Oxyz Hệ tọa độ với trục Oz vuông góc với mặt phẳng Oxy trùng với mặt của tấm ,, Hệ tọa tọa độ tự nhiên của phần tử u, v, w Chuyển vị theo các phương x, y, z x, y, xy Biến dạng thẳng theo phương x, y và biến dạng cắt trong mặt phẳng xz, yz Biến dạng cắt ngoài mặt phẳng x, y Góc xoay của pháp tuyến mặt trung bình tấm quay quanh trục y và trục x E1, E2, G12, G13, Mô-đun đàn hồi, mô-đun đàn hồi trượt và hệ số Poisson của vật G23, 12 liệu composite u0i, v0i, w0i Chuyển vị thẳng của nút i của phần tử trên mặt trung bình của tấm xi(k), yi(k) Góc xoay quay quanh trục x và trục y của nút i của phần tử trên mặt trung bình của lớp composite thứ (k) B m ( k ) , Bb ( k ) , B s ( k ) Ma trận quan hệ giữa biến dạng màng, uốn và cắt của lớp composite thứ (k)với chuyển vị nút phần tử Bˆ s ( k ) Ma trận quan hệ giữa biến dạng cắt được xấp xỉ lại theo kỹ thuật MITC3+ của lớp composite thứ (k) với chuyển vị nút phần tử B% (mSC( k)) , B % b(k ) ( SC ) Ma trận quan hệ giữa biến dạng màng, uốn và cắt được làm trơn của lớp composite thứ (k) với chuyển vị nút phần tử A ( k ) , D( k ) , A s ( k ) Ma trận quan hệ giữa nội lực và biến dạng của lớp composite vii (LUAN.layerwise TIEU LUAN MOI download : [e-mail] thứ (k) k (e) Ma trận độ cứng phần tử e k% ( e ) Ma trận độ cứng phần tử e có trường biến dạng được làm trơn f (e) Véc-tơ lực phần tử e viii (LUAN.layerwise TIEU LUAN MOI download : [e-mail] DANH SÁCH CÁC HÌNH Hình 1.1: Một số kết cấu sử dụng vật liệu composite (Nguồn: Internet).1: Tấm composite 4 lớp .2: Hướng sợi của lớp composite (k) .1: Phần tử tấm tam giác 3 nút với 1 nút nổi (bubble node) .2: Định nghĩa a, b, c, d và hệ tọa độ tự nhiên của phần tử .3: Vị trí điểm buộc trong hệ tọa độ tự nhiên dùng cho kỹ thuật MITC3+ .4: Ba tam giác con (Δ1, Δ2, Δ3) được tạo ra từ 3 nút 1, 2, 3 và điểm trọng tâm của tam giác .1: Hình học và tải trọng phân bố đều của tấm sandwich vuông 3 lớp tựa đơn .2: Độ chính xác và tốc độ hội tụ của độ võng tại tâm tấm sanwich chịu tải phân bố đều cho bởi các phần tử khác nhau khi R = 5.3: Độ chính xác và tốc độ hội tụ của độ võng tại tâm tấm sanwich chịu tải phân bố đều cho bởi các phần tử khác nhau khi R = 15.4: Độ chính xác và tốc độ hội tụ của ứng suất x tại (a/2,a/2,t/2) tấm sandwich chịu tải phân bố đều cho bởi các phần tử khác nhau khi R = 10 .5: Độ chính xác và tốc độ hội tụ của ứng suất x tại (a/2,a/2,t/2) tấm sandwich chịu tải phân bố đều cho bởi các phần tử khác nhau khi R = 15 .
