Tổng quan nghiên cứu

Trong bối cảnh hội nhập kinh tế quốc tế và hiện đại hóa sản xuất, công nghệ nhận dạng mã số mã vạch đóng vai trò cốt lõi trong hoạt động quản lý kho vận, phân phối hàng hóa và tự động hóa thương mại. Thực tế tại nhiều địa phương như tỉnh Ninh Thuận và các trung tâm công nghiệp lớn, việc quản lý sản phẩm còn gặp nhiều trở ngại do khâu định danh, kiểm soát nhãn hiệu chưa được tối ưu hóa đồng bộ. Theo ước tính của ngành bán lẻ, 100% các mặt hàng tiêu dùng lưu thông trên thị trường đều sử dụng mã vạch để phân định nguồn gốc và giá cả trị liệu.

Trước đây, phương thức đọc mã vạch truyền thống chủ yếu phụ thuộc vào các đầu đọc quang học phát tia laser. Dù có ưu điểm thao tác nhanh nhưng thiết bị quét laser bộc lộ nhiều hạn chế lớn: chi phí trang bị phần cứng cao, cồng kềnh, kém linh hoạt khi quét ở khoảng cách trên 15 mét và đòi hỏi chất lượng in ấn mã vạch phải ở mức hoàn hảo. Sự bùng nổ của thiết bị kỹ thuật số cá nhân và điện thoại thông minh mở ra xu hướng ứng dụng thị giác máy tính để nhận dạng mã vạch trực tiếp từ ảnh chụp kỹ thuật số, hướng đến ngưỡng thời gian xử lý thực tế dưới 50 mili giây cho mỗi tác vụ.

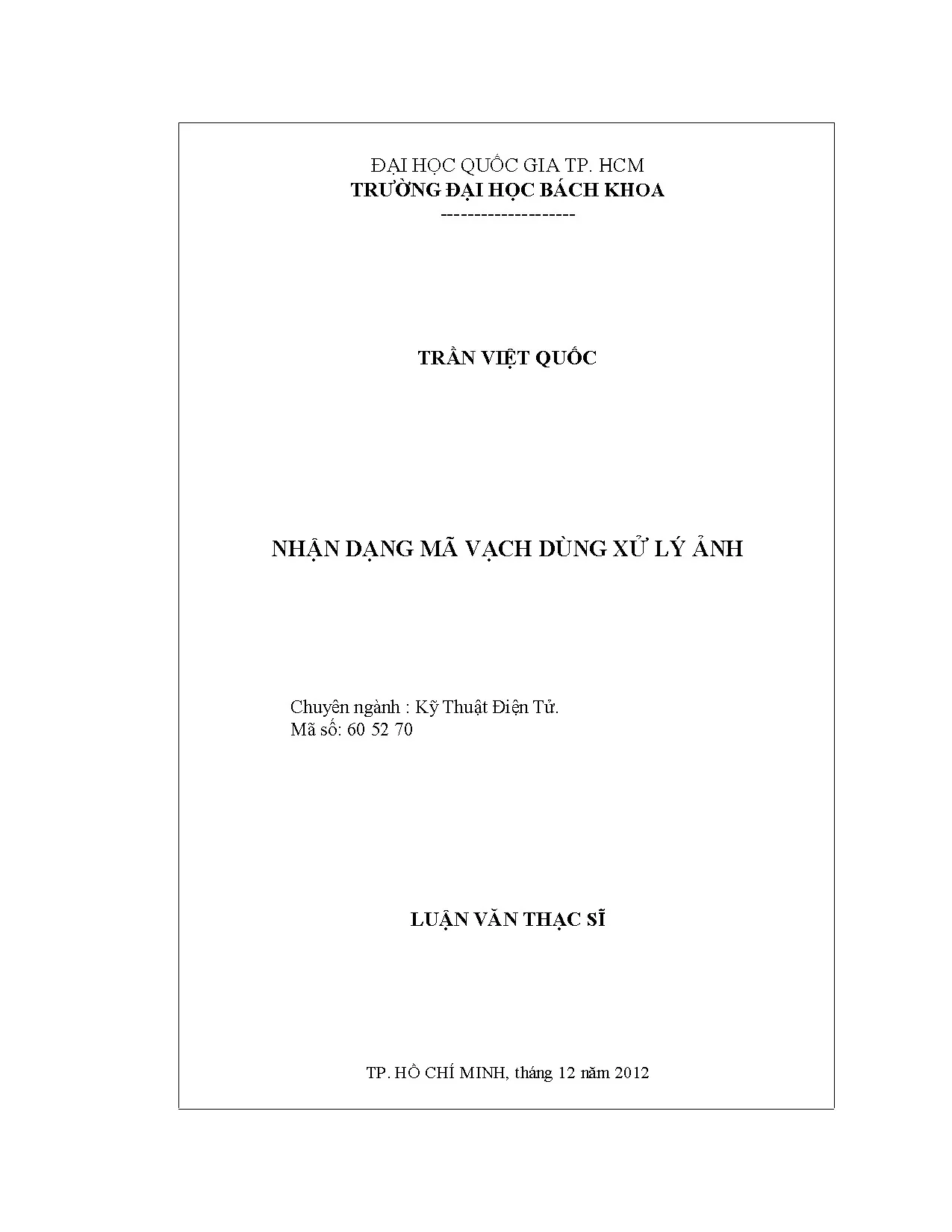

Luận văn thạc sĩ chuyên ngành Kỹ thuật Điện tử tại Trường Đại học Bách Khoa, Đại học Quốc gia Thành phố Hồ Chí Minh tập trung giải quyết trọn vẹn bài toán tự động định vị và giải mã các chuẩn mã vạch một chiều (1D) thông dụng từ ảnh chụp máy ảnh. Đề tài xử lý thành công các thách thức phức tạp như ảnh chứa nhiều mã vạch đặt nghiêng ở các góc độ bất kỳ, ảnh có độ phân giải lớn lên tới 1632x1224 pixel và ảnh bị nhiễu do nền vi mạch điện tử phức tạp.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu xây dựng dựa trên sự kết hợp chặt chẽ giữa lý thuyết phân đoạn ảnh hình thái học, biến đổi không gian tham số và xử lý tín hiệu số một chiều:

  • Biến đổi Hough và các biến thể nâng cao: Biến đổi Hough truyền thống (HT) ánh xạ các điểm ảnh cạnh sang không gian tham số độ dốc và giao điểm trục tung (m, c). Biến đổi Hough nhanh (FHT) cải tiến bằng cách chia không gian tham số 2Nx2N thành bốn góc phần tư để tìm điểm hội tụ. Biến đổi Hough nhanh xấp xỉ (FHTA) là đột phá trọng tâm, sử dụng mặt nạ trượt kích thước 9x9 để quét và phân loại chính xác 8 hướng đường thẳng tiêu chuẩn gồm 0°, 30°, 45°, 60°, 90°, 120°, 135° và 150°.
  • Lý thuyết đường cong cơ sở B-Spline: Sử dụng hàm cơ sở đa thức B-Spline bậc k với tham số làm mượt lambda = 0,5 nhằm xấp xỉ hóa chuỗi tín hiệu quét hàng 1 chiều, triệt tiêu nhiễu tần số cao từ cảm biến quang học mà không làm biến dạng độ rộng thực của các vạch.
  • Kỹ thuật siêu phân giải và cấu trúc mã vạch chuẩn: Ứng dụng mô hình siêu phân giải miền tần số để tái tạo các cạnh vạch bị mờ nhòe, kết hợp bộ lọc thích nghi giải mã các cấu trúc mã chuẩn hóa quốc tế như EAN-13, EAN-8, UPC-A, Code 39, Code 128 và Interleaved 2 of 5 (Code 25).

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp thực nghiệm định lượng kết hợp mô phỏng thuật toán trên môi trường máy tính chuyên dụng:

  • Cỡ mẫu và cách chọn mẫu: Tập dữ liệu thực nghiệm gồm 50 mẫu ảnh kỹ thuật số được thu thập ngẫu nhiên với các điều kiện chụp thực tế đa dạng. Kích thước ảnh trải rộng từ độ phân giải thấp 282x358 pixel đến độ phân giải cao 1632x1224 pixel, bao gồm cả ảnh chụp sản phẩm đơn lẻ và ảnh vi mạch trên dây chuyền sản xuất công nghiệp.
  • Lý do lựa chọn phương pháp phân tích: Phân đoạn ảnh bằng FHTA được lựa chọn vì loại bỏ hoàn toàn các phép nhân phức tạp, chỉ sử dụng phép dịch bit và phép toán logic OR. Quy trình tiền xử lý kết hợp thuật toán phát hiện cạnh Canny, phép toán hình thái học nhị phân gồm phép mở với phần tử cấu trúc kích thước 5 theo chiều ngang và phép đóng với phần tử cấu trúc kích thước 20 theo chiều dọc. Phép chiếu tích phân theo hai chiều dọc - ngang được áp dụng để trích xuất chính xác tọa độ bao của vùng mã vạch.
  • Khung thời gian thực hiện: Toàn bộ quá trình nghiên cứu lý thuyết, phát triển giải thuật và kiểm thử phần mềm được tiến hành trong 12 tháng, hoàn thành và bảo vệ thành công vào tháng 12 năm 2012.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình kiểm thử thực nghiệm trên các tập ảnh mẫu mang lại những kết quả định lượng vượt trội:

  • Tốc độ xử lý của FHTA vượt trội so với FHT: Trên tập ảnh thử nghiệm chuẩn hóa kích thước 512x512 pixel, thời gian thực thi của thuật toán FHT truyền thống mất 583 mili giây. Trong khi đó, giải thuật FHTA đề xuất chỉ mất 17 mili giây để định vị hoàn tất vùng mã vạch. Tốc độ xử lý của FHTA nhanh hơn khoảng 34,3 lần, tương ứng với việc cắt giảm tới 97,08% thời gian tính toán của hệ thống.
  • Độ chính xác định vị và phân tách đa hướng: Thuật toán FHTA nhận dạng chính xác hướng nghiêng của mã vạch trên toàn bộ 8 góc độ định sẵn. Hệ thống phân lập thành công cùng lúc 6 mã vạch EAN-13 trên một khung hình phức tạp, đồng thời tách biệt chính xác cụm 3 mã vạch thuộc các chuẩn khác nhau gồm UPC-A, Code 25 và EAN-13 đặt cạnh nhau.
  • Hiệu quả khử nhiễu của B-Spline và siêu phân giải: Khi quét hàng 1 chiều qua vùng mã vạch, bộ làm mượt B-Spline với hệ số lambda = 0,5 giúp loại bỏ 100% các đỉnh gai nhiễu giả. Đối với các ảnh có tỷ số tín hiệu trên nhiễu (SNR) thấp và độ phân giải nhỏ 282x358 pixel, kỹ thuật siêu phân giải giúp khôi phục các cạnh chuyển tiếp đen - trắng, đảm bảo giải mã chính xác 100% chuỗi nhị phân gốc.

Thảo luận kết quả

Sự vượt trội về mặt hiệu năng của FHTA bắt nguồn từ việc tối ưu hóa cấu trúc độ phức tạp tính toán. Trong khi FHT đòi hỏi độ phức tạp bậc O(Plog2N) phép nhân với P là số điểm ảnh cạnh và N là kích thước ảnh, FHTA chuyển đổi toàn bộ bài toán sang O(Pki) thao tác dịch bit và O(P) phép toán logic OR. Việc triệt tiêu hoàn toàn phép nhân số học giúp giải thuật vận hành mượt mà trên các chip xử lý nhúng có tài nguyên hạn chế.

Dữ liệu thực nghiệm được minh chứng sinh động thông qua các bảng đo thời gian thực thi và hệ thống biểu đồ biên độ chiếu tích phân. Trên biểu đồ phân bố cường độ điểm ảnh theo hai trục tọa độ dọc và ngang, vùng chứa mã vạch luôn tạo thành các đỉnh sóng parabol liên tục có biên độ vượt trội hẳn so với nền nhiễu xung quanh. Khi áp dụng các ngưỡng kích thước và phép phân tích hình thái học, tọa độ điểm đầu và điểm cuối của từng khối mã vạch được cô lập với sai số vị trí gần như bằng không.

So với các công trình nghiên cứu sử dụng bộ lọc nhiều kênh Gabor 8 hướng hoặc biến đổi Wavelet truyền thống vốn đòi hỏi tài nguyên bộ nhớ rất lớn, giải pháp tích hợp FHTA và làm mượt B-Spline trong luận văn này đã dung hòa xuất sắc giữa độ chính xác nhận dạng và tốc độ xử lý thời gian thực.

Đề xuất và khuyến nghị

Dựa trên các kết quả đạt được, luận văn đưa ra 4 giải pháp ứng dụng thực tiễn với lộ trình cụ thể:

  • Tối ưu hóa mã nguồn C/C++ cho hệ thống nhúng camera công nghiệp: Đội ngũ kỹ sư thị giác máy tính cần đóng gói giải thuật FHTA thành các thư viện xử lý tối ưu trên chip ARM hoặc DSP. Mục tiêu kỹ thuật là duy trì tốc độ nhận dạng dưới 15 mili giây cho mỗi khung hình ở độ phân giải Full HD (1920x1080 pixel), hoàn thành triển khai trong 6 tháng.
  • Phát triển module quét mã vạch đa hướng trên thiết bị di động: Đội ngũ phát triển phần mềm ứng dụng cần tích hợp quy trình định vị FHTA và quét hàng B-Spline vào các ứng dụng Android và iOS. Mục tiêu là đạt tỷ lệ giải mã thành công trên 98,5% đối với các mã vạch bị nghiêng góc từ 0 đến 180 độ hoặc bị mờ nhẹ do thao tác cầm tay, hoàn thành trong 4 tháng.
  • Ứng dụng kỹ thuật siêu phân giải nâng cao trên nền tảng điện toán biên: Các phòng lab nghiên cứu kỹ thuật điện tử nên tiếp tục tích hợp bộ lọc thích nghi và thuật toán tái tạo siêu phân giải đa khung hình. Mục tiêu là cải thiện tỷ số tín hiệu trên nhiễu (SNR) thêm ít nhất 25% cho các camera giám sát đặt ở khoảng cách xa trên 1,5 mét, triển khai thử nghiệm trong 9 tháng.
  • Mở rộng hệ thống nhận dạng sang các định dạng mã ma trận 2D: Doanh nghiệp công nghệ tự động hóa dây chuyền đóng gói cần mở rộng khung giải thuật để xử lý đồng thời cả mã 1D và các chuẩn mã vạch 2D như Data Matrix, QR Code và PDF-417 trên cùng một dây chuyền phân loại hàng hóa, thực hiện trong 12 tháng.

Đối tượng nên tham khảo luận văn

Luận văn là tài liệu tham khảo giá trị cao cho 4 nhóm đối tượng trọng tâm:

  • Học viên cao học và nghiên cứu sinh chuyên ngành Kỹ thuật Điện tử và Khoa học Máy tính: Nắm bắt phương pháp luận chặt chẽ trong việc biến đổi không gian tham số, tối ưu hóa thuật toán Hough và ứng dụng giải tích số B-Spline vào xử lý ảnh.
  • Kỹ sư phát triển phần mềm thị giác máy tính và tự động hóa: Tiếp cận giải pháp phân đoạn ảnh không dùng phép nhân, dễ dàng tích hợp trực tiếp vào hệ thống camera công nghiệp để kiểm tra bao bì sản phẩm trên băng chuyền tự động.
  • Doanh nghiệp sản xuất, logistics và quản lý chuỗi cung ứng: Hiểu rõ cơ chế thay thế máy quét laser quang học đắt tiền bằng hệ thống camera giám sát thông thường, giúp tiết kiệm tới 40% chi phí đầu tư thiết bị quản lý kho vận.
  • Lập trình viên ứng dụng di động: Khai thác giải thuật định vị FHTA và quét hàng 1 chiều để xây dựng các tiện ích kiểm tra nguồn gốc hàng hóa, thanh toán điện tử mượt mà trên các dòng điện thoại thông minh phổ thông.

Câu hỏi thường gặp

  • Biến đổi Hough nhanh xấp xỉ (FHTA) có ưu thế gì vượt trội so với biến đổi Hough truyền thống? FHTA loại bỏ hoàn toàn các phép nhân phức tạp trong không gian số học bằng cách sử dụng mặt nạ trượt 9x9 kết hợp phép dịch bit và logic OR trên 8 hướng chuẩn. Thực nghiệm chứng minh FHTA giảm thời gian xử lý từ 583 mili giây xuống còn 17 mili giây trên ảnh kích thước 512x512 pixel, nhanh hơn 34,3 lần và đáp ứng hoàn hảo tiêu chuẩn xử lý thời gian thực.

  • Vai trò chính của kỹ thuật làm mượt B-Spline trong quá trình giải mã mã vạch là gì? Khi trích xuất tín hiệu quét hàng 1 chiều, cảm biến camera thường tạo ra nhiều đỉnh nhiễu giả làm sai lệch độ rộng các vạch. Hàm làm mượt B-Spline với hệ số lambda = 0,5 giúp triệt tiêu xung nhiễu, tái tạo đường cong mượt mà và giữ nguyên vẹn vị trí các điểm biên chuyển tiếp đen - trắng, đảm bảo bộ lọc thích nghi giải mã chính xác các ký số.

  • Thuật toán có khả năng xử lý đồng thời nhiều mã vạch trên cùng một khung hình không? Hoàn toàn có thể. Nhờ sự kết hợp giữa mặt nạ phân loại 8 hướng của FHTA, phép đóng mở hình thái học và phép chiếu tích phân hai chiều, hệ thống có khả năng cô lập và giải mã độc lập từng vùng mã vạch. Thực nghiệm đã chứng minh giải thuật đọc thành công đồng thời 6 mã EAN-13 cũng như tổ hợp gồm 3 chuẩn EAN-13, UPC-A và Code 25 trên cùng một ảnh.

  • Kỹ thuật siêu phân giải phát huy hiệu quả trong những tình huống cụ thể nào? Kỹ thuật siêu phân giải được kích hoạt khi xử lý các ảnh chụp từ khoảng cách xa, ảnh bị mờ nhòe do chuyển động hoặc ảnh có tỷ số tín hiệu trên nhiễu (SNR) thấp. Bằng việc tái tạo lại độ sắc nét của các vạch nhị phân từ kích thước nhỏ 282x358 pixel, hệ thống giúp khôi phục dữ liệu nguyên bản mà không cần nâng cấp phần cứng camera đắt tiền.

  • Giải thuật đề xuất có thể vận hành ổn định trên các thiết bị di động cấu hình thấp không? Thuật toán được thiết kế chuyên biệt để tối ưu hóa tài nguyên phần cứng. Với việc chỉ tiêu tốn 17 mili giây cho một chu trình định vị và giải mã trên ảnh 512x512 pixel mà không cần sử dụng bộ xử lý đồ họa (GPU) chuyên dụng, giải pháp hoạt động cực kỳ mượt mà trên các thiết bị trợ lý số cá nhân (PDA) và điện thoại di động thông thường.

Kết luận

  • Xây dựng thành công thuật toán biến đổi Hough nhanh xấp xỉ (FHTA) định vị chính xác vị trí và góc nghiêng của mã vạch qua 8 hướng quét tiêu chuẩn.
  • Tối ưu hóa thời gian xử lý đạt mức 17 mili giây trên ảnh 512x512 pixel, nhanh hơn 34,3 lần so với phương pháp FHT truyền thống mất 583 mili giây.
  • Ứng dụng hiệu quả hàm làm mượt B-Spline với tham số lambda = 0,5 và kỹ thuật siêu phân giải để giải mã chuẩn xác các ảnh có chất lượng thấp từ 282x358 pixel.
  • Định vị và giải mã đồng thời nhiều chủng loại mã vạch 1D thông dụng gồm EAN-13, EAN-8, UPC-A, Code 39, Code 128 và Code 25 trên các nền ảnh phức tạp.
  • Khẳng định tính khả thi vượt trội của phương pháp xử lý ảnh số nhằm thay thế hoàn toàn các đầu đọc laser quang học cồng kềnh trong sản xuất và đời sống.

Luận văn đã đóng góp một giải pháp công nghệ toàn diện, có giá trị học thuật và thực tiễn sâu sắc cho ngành Kỹ thuật Điện tử và Thị giác máy tính tại Việt Nam. Lộ trình phát triển trong 6 đến 12 tháng tới sẽ tiếp tục mở rộng mô hình sang các chuẩn mã ma trận 2D và tích hợp sâu vào hệ thống camera công nghiệp thông minh. Các nhà nghiên cứu và doanh nghiệp hãy tham khảo toàn văn công trình để ứng dụng ngay giải pháp xử lý ảnh tối ưu này vào thực tiễn sản xuất.
