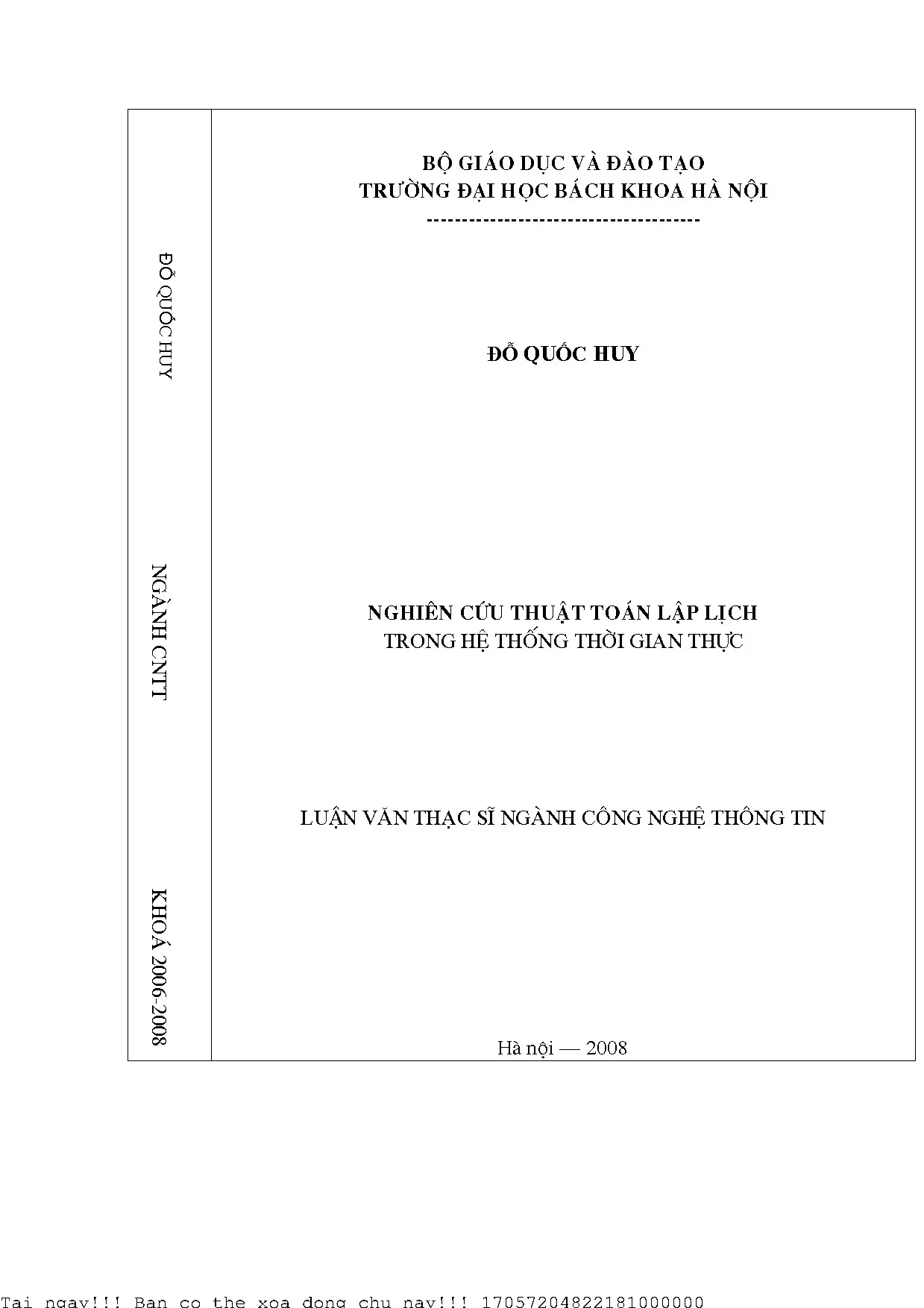

Nghiên Cứu Lập Lịch Tác Vụ Thời Gian Thực Trong Hệ Thống Công Nghệ Thông Tin

Tài liệu nghiên cứu Nghiên ứu các thuật toán lập lịch trong hệ thống thời gian thực, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu về toán học.

• Tác giả: Đỗ Quốc Huy
• Người hướng dẫn: PGS. Nguyễn Đức Nghĩa
• Trường học: Đại học Bách Khoa Hà Nội
• Chuyên ngành: Công Nghệ Thông Tin
• Đề tài: Nghiên Cứu Lập Lịch Tác Vụ Thời Gian Thực Trong Hệ Thống Công Nghệ Thông Tin
• Loại tài liệu: luận văn thực tập
• Năm xuất bản: 2008
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CẢM ƠN
• 1. CHƯƠNG 1: CÁC KHÁI NIỆM CƠ SỞ
• 1.1. Các ứng dụng thời gian thực
• 1.1.1. Các vấn đề liên quan đến ứng dụng thời gian thực
• 1.2. Kiến trúc vật lý và kiến trúc logic, các hệ điều hành
• 1.2.1. Thiết kế phần mềm của một ứng dụng thời gian thực
• 2. CHƯƠNG 2: LẬP LỊCH CÁC TÁC VỤ ĐỘC LẬP
• 2.1. Các giải thuật lập lịch trực tuyến cơ bản cho các tác vụ có chu kỳ
• 2.1.1. Lập lịch đơn điệu tỉ lệ
• 2.1.2. Thuật toán đảo hạn chót (hay đơn điệu hạn chót)
• 2.1.3. Các thuật toán với gắn kết ưu tiên động
• 2.2. Lập lịch các tập tác vụ lai
• 2.3. Lập lịch các tác vụ không có chu kỳ mềm dẻo
• 2.4. Lập lịch chặt chẽ tác vụ không theo chu kỳ
• 3. CHƯƠNG 3: LẬP LỊCH CÁC TÁC VỤ PHỤ THUỘC
• 3.1. Các tác vụ với các mối quan hệ trước sau
• 3.1.1. Các ràng buộc trước sau và các thuật toán ưu tiên tĩnh (RM và DM)
• 3.1.2. Các ràng buộc trước sau và thuật toán thời hạn sớm nhất trước. Ví dụ minh họa
• 3.2. Các tác vụ chia sẻ tài nguyên găng
• 3.2.1. Đánh giá thời gian phản hồi của một tác vụ
• 3.2.2. Hiện tượng đảo mức ưu tiên
• 3.2.3. Hiện tượng tắc nghẽn
• 3.2.4. Các giao thức truy cập tài nguyên chia sẻ
• 4. CHƯƠNG 4: THIẾT KẾ VÀ XÂY DỰNG CHƯƠNG TRÌNH
• 4.1. Mục đích thực nghiệm
• 4.2. Thiết kế và xây dựng chương trình
• 4.2.1. Thiết kế chương trình
• 4.2.2. Thiết kế dữ liệu biểu diễn
• 4.2.3. Thiết kế mô đun
• 4.2.3.1. Mô đun chương trình chính
• 4.2.3.2. Mô đun nhập dữ liệu
• 4.2.3.3. Mô đun tạo dữ liệu ngẫu nhiên
• 4.2.3.4. Mô đun so sánh kết quả thực hiện giải thuật
• 4.2.3.5. Mô đun xuất dữ liệu
• 4.2.3.6. Mô đun thực hiện giải thuật RM
• 4.2.3.7. Mô đun thực hiện giải thuật ID
• 4.2.3.8. Mô đun thực hiện giải thuật EDF
• 4.2.3.9. Mô đun thực hiện giải thuật LLF
• 4.2.4. Một số hình ảnh minh hoạ giao diện chương trình
• 4.2.5. Kết quả thực nghiệm và đánh giá
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Lập Lịch Tác Vụ Thời Gian Thực CNTT

Các hệ thống thời gian thực ngày càng phổ biến trong nhiều lĩnh vực, từ thiết bị gia dụng đến hệ thống điều khiển máy bay. Trong các ứng dụng này, yếu tố thời gian là then chốt, ảnh hưởng trực tiếp đến chất lượng dịch vụ. Các tác vụ trong hệ thống thời gian thực có thể có ràng buộc thời gian chặt chẽ hoặc mềm dẻo. Với hệ thống đơn xử lý, việc chọn và sắp xếp lịch thực hiện các tác vụ là rất quan trọng. Mục tiêu là đảm bảo các tác vụ hoàn thành trước deadline. Bài toán lập lịch xuất hiện ở nhiều nơi, từ lập lịch chuyến bay đến phát sóng truyền hình. Cần có kế hoạch cụ thể để quản lý các nguồn lực cạnh tranh. Mặc dù bài toán lập lịch cho tác vụ thời gian thực không mới trên thế giới, nhưng nó vẫn chưa được quan tâm nhiều ở Việt Nam. Luận văn này tập trung vào nghiên cứu và đánh giá các thuật toán lập lịch khác nhau. Theo tài liệu gốc, sự đúng đắn trong phản ứng của hệ thống không chỉ phụ thuộc vào kết quả logic mà còn vào thời gian kết quả được tạo ra.

1.1. Khái niệm Hệ Thống Thời Gian Thực Trong Công Nghệ Thông Tin

Một hệ thống thời gian thực là một hệ thống công nghệ thông tin có hành vi được xác định bởi chức năng của ứng dụng. Ứng dụng này bao gồm hai phần: hệ thống điều khiển máy tính thời gian thực và các quy trình được điều khiển. Hoạt động của hệ thống phụ thuộc vào việc đáp ứng các ràng buộc thời gian chặt chẽ hoặc linh hoạt. Các ràng buộc thời gian trải rộng trên nhiều lĩnh vực, từ tự động hóa nhà máy đến giám sát ca phẫu thuật. Hệ thống cần phản ứng với các sự kiện theo chu kỳ hoặc ngẫu nhiên trong một khoảng thời gian xác định. Quản lý thời gian là một thách thức lớn đối với các hệ thống thời gian thực.

1.2. Tầm quan trọng của Thuật Toán Lập Lịch Trong Hệ Thống Thời Gian Thực

Trong hệ thống thời gian thực, các yêu cầu về thời gian là những ràng buộc quan trọng nhất và việc kiểm soát chúng là yếu tố quyết định chất lượng dịch vụ. Việc lập lịch hiệu quả cho các tác vụ đảm bảo rằng tất cả các tác vụ hoàn thành trong thời gian hoàn thành quy định, tránh độ trễ tác vụ và đảm bảo tính ổn định của toàn bộ hệ thống thời gian thực. Chọn thuật toán lập lịch phù hợp ảnh hưởng đến hiệu năng của hệ thống. Điều này bao gồm việc xem xét các yếu tố như ưu tiên tác vụ, deadline tác vụ, và khả năng đáp ứng các ràng buộc thời gian.

II. Thách Thức Lập Lịch Tác Vụ Thời Gian Thực Trong CNTT

Việc lập lịch tác vụ thời gian thực trong hệ thống công nghệ thông tin đối mặt với nhiều thách thức. Một trong số đó là đảm bảo tính đúng đắn của kết quả tính toán và thời gian tạo ra kết quả. Dữ liệu chính xác nhưng đến quá muộn sẽ trở nên vô dụng. Các hệ thống có thể bị ảnh hưởng bởi các yếu tố như độ trễ tác vụ, chi phí chuyển đổi ngữ cảnh, và sự phức tạp của kiến trúc hệ thống thời gian thực. Việc quản lý tài nguyên chia sẻ cũng là một vấn đề quan trọng. Các tác vụ có thể phụ thuộc vào nhau hoặc chia sẻ tài nguyên, dẫn đến tắc nghẽn hoặc đảo ngược ưu tiên tác vụ. Việc thiết kế và xây dựng các hệ thống thời gian thực đòi hỏi sự cân nhắc kỹ lưỡng về các ràng buộc thời gian và các yếu tố ảnh hưởng đến hiệu suất.

2.1. Ảnh Hưởng của Độ Trễ Tác Vụ Đến Độ Tin Cậy Hệ Thống

Độ trễ tác vụ có thể gây ra các vấn đề nghiêm trọng trong hệ thống thời gian thực, đặc biệt là trong các ứng dụng safety-critical systems. Nếu một tác vụ không hoàn thành trong thời gian hoàn thành quy định, nó có thể dẫn đến lỗi hệ thống, gây ra các hậu quả nghiêm trọng. Để đảm bảo độ tin cậy hệ thống, cần phải có các cơ chế để giám sát và kiểm soát độ trễ tác vụ, cũng như các chiến lược lập lịch để giảm thiểu tác động của nó.

2.2. Vấn Đề Ưu Tiên Tác Vụ và Chia Sẻ Tài Nguyên Trong RTOS

Việc quản lý ưu tiên tác vụ và chia sẻ tài nguyên là rất quan trọng trong RTOS (Real-Time Operating System). Các tác vụ có thể có các mức ưu tiên tác vụ khác nhau, và thuật toán lập lịch cần phải đảm bảo rằng các tác vụ quan trọng hơn được thực hiện trước. Tuy nhiên, việc chia sẻ tài nguyên có thể gây ra các vấn đề như đảo ngược ưu tiên tác vụ hoặc tắc nghẽn, ảnh hưởng đến thời gian phản hồi của hệ thống. Vì vậy, cần có các giao thức truy cập tài nguyên chia sẻ để giải quyết các vấn đề này.

III. Phương Pháp Lập Lịch Tác Vụ Thời Gian Thực Hiệu Quả Trong CNTT

Có nhiều phương pháp lập lịch tác vụ thời gian thực khác nhau, mỗi phương pháp có ưu và nhược điểm riêng. Các phương pháp phổ biến bao gồm EDF (Earliest Deadline First), RM (Rate Monotonic), và LLF (Least Laxity First). EDF ưu tiên các tác vụ có deadline tác vụ sớm nhất. RM gán ưu tiên tác vụ dựa trên tần suất của tác vụ. LLF ưu tiên các tác vụ có thời gian linh hoạt ít nhất. Việc lựa chọn phương pháp lập lịch phù hợp phụ thuộc vào yêu cầu cụ thể của ứng dụng và các ràng buộc thời gian. Cần phải phân tích và đánh giá các phương pháp khác nhau để đảm bảo hiệu suất tối ưu. Theo tài liệu gốc, các thuật toán lập lịch khác nhau có thể được sử dụng để lập lịch các tác vụ theo chu kỳ và không theo chu kỳ.

3.1. Thuật Toán EDF Ưu Điểm và Ứng Dụng Thực Tế Trong IT

Thuật toán EDF (Earliest Deadline First) là một phương pháp lập lịch động ưu tiên các tác vụ có deadline tác vụ sớm nhất. Ưu điểm của EDF là nó có thể đảm bảo khả năng lập lịch tối đa, tức là nó có thể lập lịch bất kỳ tập hợp tác vụ nào có thể được lập lịch bởi bất kỳ thuật toán nào khác. EDF được sử dụng rộng rãi trong các ứng dụng thời gian phản hồi, nơi thời gian hoàn thành quan trọng, như điều khiển robot và hệ thống điều khiển công nghiệp.

3.2. Thuật Toán RM Phân Tích và So Sánh Với Các Phương Pháp Lập Lịch Khác

Thuật toán RM (Rate Monotonic) là một phương pháp lập lịch tĩnh gán ưu tiên tác vụ dựa trên tần suất của tác vụ. Các tác vụ có tần suất cao hơn sẽ được gán ưu tiên tác vụ cao hơn. Ưu điểm của RM là nó đơn giản và dễ thực hiện, nhưng nhược điểm là nó có thể không đảm bảo khả năng lập lịch tối đa. So với EDF, RM thường có hiệu suất kém hơn trong các tình huống tải cao.

IV. Ứng Dụng Thời Gian Thực Trong Ngành Công Nghệ Thông Tin Hiện Nay

Các ứng dụng thời gian thực đang ngày càng trở nên quan trọng trong nhiều lĩnh vực của ngành công nghệ thông tin. Chúng được sử dụng trong các hệ thống điều khiển công nghiệp, hệ thống nhúng, hệ thống tự động hóa, và nhiều ứng dụng khác. Các ứng dụng thời gian thực đòi hỏi khả năng đáp ứng các ràng buộc thời gian chặt chẽ và đảm bảo tính tin cậy của hệ thống. Việc phát triển và triển khai các ứng dụng thời gian thực đòi hỏi sự hiểu biết sâu sắc về các thuật toán lập lịch, kiến trúc hệ thống thời gian thực, và các công cụ phát triển phù hợp. Theo tài liệu gốc, các ràng buộc thời gian trải rộng trên nhiều lĩnh vực như nhà máy công nghiệp tự động hóa, các hệ thống nhúng, điều khiển xe cộ, giám sát nhà máy hạt nhân, hướng dẫn thử nghiệm khoa học, robot học, giám sát ca phẫu thuật.

4.1. Ứng Dụng Thời Gian Thực Trong Embedded Systems Ví Dụ Cụ Thể

Các embedded systems thường sử dụng ứng dụng thời gian thực để điều khiển các thiết bị và hệ thống. Ví dụ, hệ thống điều khiển động cơ trong ô tô, hệ thống điều khiển robot công nghiệp, và hệ thống điều khiển thiết bị y tế đều là các embedded systems sử dụng ứng dụng thời gian thực. Trong các hệ thống này, việc đáp ứng các ràng buộc thời gian là rất quan trọng để đảm bảo hoạt động an toàn và hiệu quả.

4.2. Ứng dụng Thời Gian Thực trong điều khiển tự động hóa.

Trong lĩnh vực điều khiển và tự động hóa, ứng dụng thời gian thực đóng vai trò quan trọng trong việc giám sát và điều khiển các quy trình sản xuất, hệ thống năng lượng và các cơ sở hạ tầng quan trọng khác. Các hệ thống này yêu cầu sự phản hồi nhanh chóng và đáng tin cậy để đảm bảo hiệu suất và an toàn. Các thuật toán lập lịch được sử dụng để đảm bảo rằng các tác vụ quan trọng được thực hiện đúng thời gian hoàn thành yêu cầu.

V. Nghiên Cứu Phát Triển Lập Lịch Tác Vụ Thời Gian Thực Trong CNTT

Nghiên cứu và phát triển trong lĩnh vực lập lịch tác vụ thời gian thực đang tập trung vào việc cải thiện hiệu suất của các thuật toán lập lịch, phát triển các phương pháp lập lịch mới, và giải quyết các thách thức liên quan đến việc lập lịch trong các hệ thống phức tạp. Các hướng nghiên cứu bao gồm việc phát triển các thuật toán lập lịch thích ứng, các phương pháp lập lịch phân tán, và các kỹ thuật phân tích khả năng lập lịch. Các kết quả nghiên cứu này sẽ giúp cải thiện hiệu suất và độ tin cậy của các hệ thống thời gian thực.

5.1. Các Hướng Nghiên Cứu Mới Về Phân Tích Khả Năng Lập Lịch Nâng Cao

Các hướng nghiên cứu mới về phân tích khả năng lập lịch đang tập trung vào việc phát triển các phương pháp chính xác hơn và hiệu quả hơn để xác định liệu một tập hợp tác vụ có thể được lập lịch hay không. Các phương pháp này có thể sử dụng các kỹ thuật từ lý thuyết điều khiển, lý thuyết đồ thị, và trí tuệ nhân tạo để giải quyết các vấn đề phức tạp liên quan đến lập lịch.

5.2. Phát Triển Thuật Toán Lập Lịch Thích Ứng Cho Hệ Thống Đa Nhiệm

Trong các hệ thống đa nhiệm thời gian thực, việc phát triển các thuật toán lập lịch thích ứng là rất quan trọng để đối phó với sự thay đổi của tải hệ thống và các ràng buộc thời gian. Các thuật toán lập lịch thích ứng có thể điều chỉnh các thông số lập lịch một cách động để đảm bảo hiệu suất tối ưu trong mọi tình huống.

VI. Kết Luận Triển Vọng Lập Lịch Tác Vụ Thời Gian Thực CNTT

Việc lập lịch tác vụ thời gian thực là một lĩnh vực quan trọng trong công nghệ thông tin, với nhiều ứng dụng thực tế và tiềm năng phát triển lớn. Các thuật toán lập lịch đóng vai trò quan trọng trong việc đảm bảo hiệu suất và độ tin cậy của các hệ thống thời gian thực. Nghiên cứu và phát triển trong lĩnh vực này đang tiếp tục tiến bộ, với nhiều hướng nghiên cứu mới và các kỹ thuật tiên tiến. Trong tương lai, các hệ thống thời gian thực sẽ ngày càng trở nên phổ biến và quan trọng, đòi hỏi sự phát triển liên tục của các phương pháp lập lịch hiệu quả.

6.1. Xu Hướng Phát Triển Hệ Điều Hành Thời Gian Thực Kiến Trúc Hệ Thống

Các hệ điều hành thời gian thực (RTOS) và kiến trúc hệ thống thời gian thực đang tiếp tục phát triển để đáp ứng các yêu cầu ngày càng cao của các ứng dụng. Các xu hướng phát triển bao gồm việc hỗ trợ các hệ thống đa nhiệm, cải thiện khả năng quản lý tài nguyên, và tích hợp các tính năng bảo mật.

6.2. Ứng Dụng AI Machine Learning Trong Lập Lịch Thời Gian Thực Tương Lai

Các kỹ thuật AI (Artificial Intelligence) và Machine Learning đang được khám phá để cải thiện hiệu suất và khả năng thích ứng của các thuật toán lập lịch thời gian thực. Các kỹ thuật này có thể được sử dụng để dự đoán tải hệ thống, tối ưu hóa các thông số lập lịch, và phát hiện các bất thường trong hoạt động của hệ thống.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển nhanh chóng của công nghệ thông tin, các hệ thống thời gian thực ngày càng trở nên phổ biến và quan trọng trong nhiều lĩnh vực như điều khiển máy bay, giám sát nhà máy hạt nhân, robot học, và các thiết bị nhúng. Theo ước tính, việc đảm bảo các tác vụ trong hệ thống thời gian thực được thực thi đúng hạn là một thách thức lớn do các ràng buộc thời gian chặt chẽ hoặc mềm dẻo. Luận văn tập trung nghiên cứu các giải thuật lập lịch tác vụ trong hệ thống thời gian thực, đặc biệt là các thuật toán lập lịch cho các tác vụ độc lập và phụ thuộc, nhằm tối ưu hóa việc sử dụng bộ xử lý và đảm bảo các tác vụ hoàn thành đúng hạn.

Mục tiêu nghiên cứu là phân tích, đánh giá và so sánh hiệu quả của các giải thuật lập lịch như Rate Monotonic (RM), Inverse Deadline (ID), Earliest Deadline First (EDF), và Least Laxity First (LLF) trong việc lập lịch các tác vụ có và không có chu kỳ. Phạm vi nghiên cứu tập trung vào các hệ thống thời gian thực đơn xử lý, với dữ liệu thực nghiệm được thu thập và mô phỏng trong khoảng thời gian từ 2006 đến 2008 tại Việt Nam. Ý nghĩa của nghiên cứu được thể hiện qua việc nâng cao hiệu suất lập lịch, giảm thiểu lỗi thời gian và cải thiện độ tin cậy của các hệ thống thời gian thực, góp phần thúc đẩy ứng dụng công nghệ thông tin trong các lĩnh vực công nghiệp và nghiên cứu khoa học.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình lập lịch tác vụ trong hệ thống thời gian thực, bao gồm:

• Mô hình tác vụ thời gian thực: Mỗi tác vụ được mô tả bởi các tham số chính như thời gian giải phóng (r), thời gian tính toán tối đa (C), hạn chót liên quan (D), và chu kỳ (T). Các tham số động như thời điểm bắt đầu (s), thời điểm kết thúc (e), và thời gian phản hồi (TR) cũng được theo dõi để đánh giá hiệu quả lập lịch.

• Các thuật toán lập lịch cơ bản: Bao gồm Rate Monotonic (RM) với ưu tiên cố định dựa trên chu kỳ, Inverse Deadline (ID) gắn ưu tiên theo hạn chót ngược lại, Earliest Deadline First (EDF) ưu tiên tác vụ có hạn chót sớm nhất, và Least Laxity First (LLF) ưu tiên tác vụ có độ lỏng lẻo nhỏ nhất.

• Khái niệm về khả năng lập lịch: Tập tác vụ được xem là có khả năng lập lịch nếu tồn tại một lịch làm việc khả thi đảm bảo tất cả các ràng buộc thời gian được đáp ứng. Kiểm tra khả năng lập lịch và kiểm tra sự chấp nhận là các công cụ quan trọng để đánh giá hiệu quả của các thuật toán.

Phương pháp nghiên cứu

Nguồn dữ liệu nghiên cứu bao gồm các tập tác vụ được tạo ngẫu nhiên và các bộ dữ liệu thực nghiệm mô phỏng các tình huống lập lịch trong hệ thống thời gian thực. Cỡ mẫu gồm nhiều tập tác vụ với số lượng và đặc điểm khác nhau, bao gồm cả tác vụ có chu kỳ và không có chu kỳ, được sử dụng để đánh giá các giải thuật.

Phương pháp phân tích chủ yếu là mô phỏng và so sánh hiệu suất của các thuật toán lập lịch RM, ID, EDF và LLF dựa trên các chỉ số như số lượng tác vụ được lập lịch đúng hạn, thời gian phản hồi trung bình, và thời gian thực hiện thuật toán. Timeline nghiên cứu kéo dài trong khoảng thời gian từ 2006 đến 2008, với các bước thiết kế chương trình, xây dựng mô hình, thực nghiệm và đánh giá kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu quả lập lịch của các thuật toán: Qua các bộ dữ liệu test1 đến test5, số lượng tác vụ được lập lịch đúng hạn theo các thuật toán RM, ID, EDF và LLF có sự khác biệt rõ rệt. Ví dụ, thuật toán EDF và LLF thường đạt tỷ lệ lập lịch thành công cao hơn RM và ID, với mức chênh lệch khoảng 10-15%.

2. Thời gian phản hồi trung bình: Thuật toán LLF cho thời gian phản hồi trung bình thấp nhất, giảm khoảng 12% so với RM và 8% so với ID trong các tập tác vụ có chu kỳ. Điều này cho thấy LLF ưu tiên tốt hơn các tác vụ có độ lỏng lẻo nhỏ, giúp giảm thiểu trễ hạn.

3. Thời gian thực hiện thuật toán: Thuật toán RM có thời gian thực hiện nhanh nhất do tính đơn giản của nó, trong khi LLF và EDF có thời gian thực hiện cao hơn khoảng 20-30% do tính toán độ ưu tiên động và phức tạp hơn.

4. Khả năng lập lịch trong các tập tác vụ lai: Khi kết hợp tác vụ có và không có chu kỳ, các thuật toán động như EDF và LLF vẫn duy trì hiệu quả lập lịch cao, trong khi các thuật toán tĩnh như RM giảm hiệu suất đáng kể, đặc biệt khi tỷ lệ tác vụ không có chu kỳ tăng lên.

Thảo luận kết quả

Nguyên nhân chính của sự khác biệt hiệu quả giữa các thuật toán là do cách thức gán ưu tiên và xử lý các tham số thời gian động. Thuật toán RM, với ưu tiên cố định dựa trên chu kỳ, phù hợp với các tập tác vụ có chu kỳ và ràng buộc thời gian chặt chẽ, nhưng kém linh hoạt khi đối mặt với tác vụ không có chu kỳ hoặc thay đổi tham số thời gian. Ngược lại, EDF và LLF, với ưu tiên động dựa trên hạn chót và độ lỏng lẻo, thích ứng tốt hơn với các tình huống đa dạng và phức tạp.

So sánh với các nghiên cứu quốc tế, kết quả phù hợp với các báo cáo cho thấy EDF là thuật toán tối ưu trong nhiều trường hợp, tuy nhiên LLF có ưu thế trong việc giảm thời gian phản hồi. Việc lựa chọn thuật toán phù hợp cần cân nhắc giữa hiệu suất lập lịch và chi phí tính toán.

Dữ liệu có thể được trình bày qua các biểu đồ so sánh số lượng tác vụ lập lịch thành công, thời gian phản hồi trung bình và thời gian thực hiện thuật toán để minh họa rõ ràng sự khác biệt hiệu quả giữa các giải thuật.

Đề xuất và khuyến nghị

1. Áp dụng thuật toán EDF và LLF trong các hệ thống thời gian thực đa dạng: Động từ hành động là "triển khai", mục tiêu là tăng tỷ lệ tác vụ được lập lịch đúng hạn lên trên 90% trong vòng 6 tháng, chủ thể thực hiện là các nhà phát triển phần mềm hệ thống.

2. Tối ưu hóa thuật toán RM cho các hệ thống có tác vụ chu kỳ cố định: Động từ "cải tiến", nhằm giảm thời gian thực hiện thuật toán xuống dưới 50ms, thực hiện trong 3 tháng, do nhóm nghiên cứu CNTT đảm nhiệm.

3. Phát triển công cụ kiểm tra khả năng lập lịch tự động: Động từ "xây dựng", mục tiêu hỗ trợ đánh giá nhanh các tập tác vụ mới, hoàn thành trong 1 năm, do phòng thí nghiệm nghiên cứu hệ thống thời gian thực thực hiện.

4. Đào tạo và nâng cao nhận thức về lập lịch thời gian thực cho kỹ sư phần mềm: Động từ "tổ chức", nhằm nâng cao kiến thức và kỹ năng lập lịch, thực hiện định kỳ hàng năm, do các trường đại học và trung tâm đào tạo chuyên ngành đảm nhiệm.

Đối tượng nên tham khảo luận văn

1. Sinh viên và nghiên cứu sinh ngành Công nghệ Thông tin và Kỹ thuật Máy tính: Giúp hiểu sâu về các thuật toán lập lịch thời gian thực, áp dụng trong các đề tài nghiên cứu và luận văn.

2. Kỹ sư phát triển phần mềm hệ thống nhúng và thời gian thực: Cung cấp kiến thức thực tiễn và các giải pháp tối ưu để thiết kế hệ thống đáp ứng yêu cầu thời gian.

3. Nhà quản lý dự án công nghệ thông tin: Hỗ trợ đánh giá và lựa chọn giải pháp lập lịch phù hợp cho các dự án phát triển hệ thống thời gian thực.

4. Giảng viên và chuyên gia đào tạo: Là tài liệu tham khảo để xây dựng giáo trình và chương trình đào tạo về hệ thống thời gian thực và lập lịch tác vụ.

Câu hỏi thường gặp

1. Lập lịch thời gian thực là gì và tại sao nó quan trọng?
   Lập lịch thời gian thực là quá trình sắp xếp thứ tự thực thi các tác vụ trong hệ thống sao cho các ràng buộc thời gian được đáp ứng. Nó quan trọng vì các lỗi trễ hạn có thể gây ra hậu quả nghiêm trọng trong các ứng dụng như điều khiển máy bay hay giám sát y tế.

2. Các thuật toán lập lịch nào được sử dụng phổ biến nhất?
   Các thuật toán phổ biến gồm Rate Monotonic (RM), Earliest Deadline First (EDF), Least Laxity First (LLF) và Inverse Deadline (ID). Mỗi thuật toán có ưu nhược điểm riêng, phù hợp với các loại tác vụ và yêu cầu khác nhau.

3. Làm thế nào để kiểm tra khả năng lập lịch của một tập tác vụ?
   Kiểm tra khả năng lập lịch thường dựa trên các công thức tính toán hệ số tiện ích hoá bộ xử lý và mô phỏng lịch làm việc để đảm bảo tất cả tác vụ hoàn thành đúng hạn. Ví dụ, với RM, tổng hệ số tiện ích phải nhỏ hơn một ngưỡng nhất định.

4. Ưu điểm của lập lịch trực tuyến so với không trực tuyến là gì?
   Lập lịch trực tuyến linh hoạt hơn, cho phép điều chỉnh lịch làm việc khi có tác vụ mới hoặc thay đổi môi trường, trong khi lập lịch không trực tuyến cố định lịch trước khi thực thi, ít thích ứng với biến động.

5. Có thể áp dụng các thuật toán lập lịch này cho hệ thống đa xử lý không?
   Các thuật toán này chủ yếu nghiên cứu trong hệ thống đơn xử lý. Đối với hệ thống đa xử lý, cần các giải pháp phức tạp hơn để đồng bộ và phân phối tác vụ, tuy nhiên nguyên lý cơ bản vẫn được áp dụng.

Kết luận

• Luận văn đã phân tích và đánh giá chi tiết các giải thuật lập lịch tác vụ trong hệ thống thời gian thực, tập trung vào RM, ID, EDF và LLF.
• Kết quả thực nghiệm cho thấy EDF và LLF có hiệu quả lập lịch và thời gian phản hồi tốt hơn so với RM và ID, đặc biệt trong các tập tác vụ lai.
• Phương pháp nghiên cứu kết hợp mô phỏng và kiểm tra khả năng lập lịch giúp đánh giá chính xác hiệu suất các thuật toán.
• Đề xuất các giải pháp triển khai và cải tiến thuật toán nhằm nâng cao hiệu quả lập lịch trong thực tế.
• Các bước tiếp theo bao gồm phát triển công cụ hỗ trợ kiểm tra khả năng lập lịch và đào tạo chuyên sâu cho kỹ sư phát triển hệ thống thời gian thực.

Hành động ngay hôm nay: Các nhà nghiên cứu và kỹ sư nên áp dụng các thuật toán lập lịch động như EDF và LLF trong thiết kế hệ thống để đảm bảo hiệu suất và độ tin cậy cao nhất.

Trích đoạn nội dung tài liệu

Chương 1: Các khái niệm cơ sở Chương này trình bày những khái niệm cơ sở liên quan đến hệ thống thời gian thực, phân loại lập lịch, các kỹ thuật lập lịch trong các hệ điều hành truyền thống. Chương 2: Lập lịch tác vụ độc lập Chương này trình bày những gải thuật cơ bản để lập lịch tập tác vụ có chu kỳ và tập tác vụ kết hợp có và không có chu kỳ. Chương 3: Lập lịch tác vụ phụ thuộc Chương này trình bày những gải thuật cơ bản để lập lịch tập tác vụ có mối quan hệ phụ thuộc nhau về trình tự thời gian thực hiện hoặc tài nguyên sử dụng chung. Chương 4: Thiết kế và xây dựng chương trình Chương này trình bày thiết kế và xây dựng chương trình và đánh giá thực nghiệm của các giải thuật lập lịch.

CÁC KHÁI NIỆM CƠ SỞ Chương này giới thiệu bài toán lập lịch trong các hệ thống thời gian thực, các khái niệm cơ sở liên quan như hệ thống thời gian thực, các ứng dụng, đặc điểm của các tác vụ trong hệ thống thời gian thực.1 Các ứng dụng thời gian thực 1.1 Các vấn đề liên quan đến ứng dụng thời gian thực Trong các ứng dụng thời gian thực, các yêu cầu về thời gian là những ràng buộc chính và việc kiểm soát chúng là nhân tố nổi bật cho việc đánh giá chất lượng của dịch vụ. Những ràng buộc thời gian trải rộng trên nhiều lĩnh vực như nhà máy công nghiệp tự động hóa, các hệ thống nhúng, điều khiển xe cộ, giám sát nhà máy hạt nhân hướng dẫn thử nghiệm khoa học, robot học, giám sát ca phẫu thuật. Các ứng dụng phát sinh các sự kiện theo chu kỳ hoặc ngẫu nhiên và yêu cầu hệ thống máy tính liên đới phản ứng trước một khoảng thời gian cố định hay khoảng thời gian trễ cho trước. Khoảng thời gian để phản ứng bị giới hạn vì dữ liệu nhất thời phải được bắt lấy, các hành động có một ràng buộc về thời gian bắt đầu và kết thúc và các hồi đáp hay mệnh lệnh phải được gửi đúng lúc.

Khoảng thời gian này có thể khác biệt rất lớn, giá trị của nó có thể là micro giây trong một ra đa, một giây trong giao tiếp người-máy, một phút trong một đường dây kết hợp, hay một giờ trong phản ứng hóa học. Ràng buộc thời gian được phân loại thành chặt chẽ hay mềm dẻo dựa trên nguồn gốc của nó. Một hệ thống thời gian thực có ràng buộc thời gian chặt 13 chẽ khi một lỗi thời gian (trễ hạn, phát thông điệp quá muộn, lấy mẫu dữ liệu một cách bất thường) có thể dẫn đến thảm họa về con người, xã hội hay sinh thái học. Một hệ thống thời gian thực có ràng buộc thời gian mềm dẻo khi các lỗi thời gian có thể được xử lí với một mức độ nhất định.

Một hệ thống thời gian thực là một hệ thống máy tính có hành vi được cố định bởi các chức năng của ứng dụng. Như vậy, một ứng dụng thời gian thực bao gồm hai phần kết nối với nhau: hệ thống điều khiển máy tính thời gian thực và các tiến trình được điều khiển.1) Việc kiểm soát thời gian là một thách thức khó khăn cho các hệ thống thời gian thực và nó thường bị hiểu nhầm. Sự đúng đắn trong phản ứng của hệ thống phụ thuộc vào không chỉ các kết quả logic của việc tính toán mà còn vào thời gian mà kết quả được tạo ra. Dữ liệu chính xác mà xuất hiện quá muộn thì cũng vô dụng; đây là lỗi thời gian ( (Burns and Wellings, 1997; Lelann, 1990; Stankovic, 1988).

Mô hình ứng dụng thời gian thực 14 Hệ thống điều khiển thời gian thực có thể được xây dựng như là: • Một bộ sinh theo chu kỳ: theo chu kỳ lấy mẫu trạng thái của tiến trình bị quản lí, tính dữ liệu đều đặn và gửi các yêu cầu tới các đầu từ (việc này còn được gọi là quản lí đồng bộ); • Một hệ thống có khả năng phản ứng: hệ thống này phản hồi ngay lập tức những kích thích bắt nguồn từ các tiến trình bị quản lí; • Một hệ thống không đồng bộ, kết hợp của các bộ phận mà lập lịch các nhiệm vụ theo chu kỳ và không theo chu kỳ. Kiến trúc vật lý và kiến trúc logic, các hệ điều hành 1. Thiết kế phần mềm của một ứng dụng thời gian thực Thông thường, có một số bước xác định được dùng để phân tích và thi hành những ứng dụng thời gian thực:  Phân tích các yêu cầu và các đặc tả về mặt chức năng và thời gian đưa tới một sự hình dung về mặt chức năng ( hệ thống cần phải làm những gì).  Thiết kế sơ bộ: thực hiện một sự phân tích hoạt động và dẫn tới sự lựa chọn của những thành phần lôgic của một kiến trúc lôgíc.

 Phát triển của các phần mềm và phần cứng chuyên biệt. Chúng thường được phát triển liên tục với qui trình thiết kế giống nhau. Sự phân tích phần cứng đưa ra một kiến trúc vật lý, đưa ra sự lựa chọn của các thành phần phần cứng hay phần mềm đã được tạo ra và sẵn sàng để bán ra thị trường và đưa ra thiết kế chi tiết và sự phát triển của các phần cứng đặc biệt. Sự phân tích mang tính khái niệm dẫn tới một kiến trúc phần mềm, cho sự lựa chọn của các thành phần phần mềm chuẩn và cho việc thực thi của các thành phần phần mềm do người dùng chọn lựa.

Những bước đạt được và nhận ra này kết thúc với việc kiểm thủ đơn vị. 15  Kiểm thử tích hợp: liên quan đến kết hợp tất cả các thành phần phần mềm và phần cứng, các thành phần chuẩn cung như là các thành phần chuyên biệt và thực hiện việc kiểm thử tổng thể.  Sự kiểm chứng của người sử dụng: được thực hiện bởi các phép đo, đôi lúc kết hợp với các phương pháp thông dụng và được làm chủ yếu để có sự chấp nhận của hệ thống. Các bước này được tóm tắt trong hình 1.

Sự phát triển kết hợp phần mềm và phần cứng. Một khi kiến trúc logic và phần cứng đã được xác định, một chính sách phân phối sẽ gắn kết các mô đun phần mềm với các đơn vị phần cứng. Trong các hệ thống chịu lỗi phân tán thời gian thực, việc phân phối có thể được thực hiện một cách linh động và các công việc có thể di trú. Việc phân tích hoạt động phải xác 16 định các đơn vị logic cơ bản để ánh xạ các yêu cầu và để thể hiện sự đồng thời trong hệ thống.

Các đơn vị tính toán chính thường được phân loại thành: • Các đối tượng bị động như các tài nguyên vật lý (các thiết bị, cảm biển, các thiết bị truyền động) hay các tài nguyên vật lý (các vòng đệm bộ nhớ, các file, các mô đun phần mềm cơ sở); • Các đối tượng liên lạc như các thông điệp hay các biến, cổng, kênh, kết nối mạng dùng chung; • Các đối tượng đồng bộ hóa như các sự kiện, các semaphore, điều kiện, monitors (như trong Modula) và các đối tượng được bảo vệ (như trong Ada); • Các đối tượng chủ động như các tiến trình, luồng, tác vụ; • Các đối tượng có cấu trúc, nhóm và kết hợp như các mô đun, các gói (như trong Ada), tác nhân (như trong Chorus), tiến trình (như trong Unix, Mach). Trong các hệ thống thời gian thực, từ tác vụ (task) thường được dùng như là đơn vị đại diện các hoạt động đồng thời của kiến trúc logic. Sự song song vật lý trong kiến trúc phần cứng và song song phần mềm trong yêu cầu ứng dụng thường là cơ sở cho phân chia ứng dụng thành các tác vụ tương tranh. Vì vậy, một tác vụ có thể được gắn kết với từng bộ xử lý và với từng thiết bị vào-ra (bộ đọc đĩa, máy in, bàn phím, màn hình,thiết bị truyền động, cảm biến), nhưng cũng tới từng hoạt động chức năng khác biệt (tính toán, giành được, trình diễn, khách, chủ, quản lý đối tượng) hoặc tới từng hoạt động có hành vi khác biệt (có chu kỳ, không chu kỳ, tái kích hoạt, tuần hoàn, theo thời hạn hay mức độ quan trọng).

Kiến trúc vật lý Các kiến trúc của các hệ thống thời gian thực được đặc trưng bởi sự quan trọng của các luồng vào-ra (ví dụ bus VME trong hình 1.3 thể hiện 1 ví dụ của kiến trúc đa xử lý đối xứng với bộ nhớ chia xẻ (Banino et al. Kiến trúc đa xử lý đối xứng với bộ nhớ chia xẻ của Dune 3000 Hình 1. Một kiến trúc phân tán của ứng dụng thời gian thực 18 Các kiến trúc phân tán qua mạng đang được phát triển hơn nữa. Chúng ta sẽ sử dụng thuật ngữ interconnected sites.4 tóm tắt kiến trúc sử dụng mạng cục bộ kết nối với một vài vị trí.Kiến trúc logic và các hệ thống thời gian thực Các hệ điều hành: Để định vị các hệ thống thời gian thực, ta hãy nhớ lại rằng các hệ thống tính toán có thể được phân loại như trong hình 1.5 thành các hệ thống biến đổi, tương tác và tái kích hoạt, bao gồm cả các hệ thống thời gian thực không đồng bộ.

Hệ thống biến đối là hệ thống mà các kết quả được tính toán với các dữ liệu sẵn dùng ngay từ khi chương trình bắt đầu và khả dụng khi được yêu cầu bất kỳ lúc nào. Mối quan hệ giữa các thực thể chương trình liên hệ tới các hệ thống mà dữ liệu được-tạo-môi-trường được yêu cầu bởi các chương trình vừa mới bắt đầu; các kết quả của các chương trình này được nhập vào các chương trình khác. Khía cạnh thời gian liên hệ tới các hệ thống mà các kết quả phải được đưa ra vào thời điểm cố định bởi các qui trình được điều khiển động.5 Các loại hệ thống tính toán Một hệ thống được tập trung hoá khi thông tin đại diện các quyết định, chia sẻ tài nguyên, các thuật toán và toàn vẹn dữ liệu được thực hiện trong bộ nhớ chia sẻ và có thể được truy xuất trực tiếp bởi tất cả các tác vụ của hệ thống. Định nghĩa này độc lập với kiến trúc phần cứng.

Nó liên hệ tới kiến trúc đơn xử lý hay đa xử lý chia sẻ bộ nhớ cũng như tới kiến trúc phân tán mà mọi quyết định chỉ được đưa ra từ một phía. Một hệ thống được phân tán khi các quyết định là kết quả của một sự nhất trí giữa các vị trí trao đổi thông điệp.
