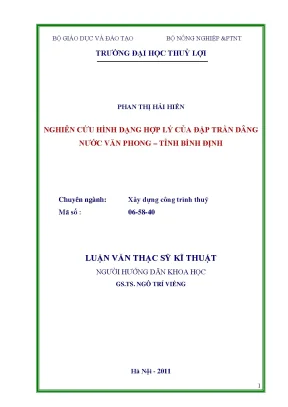

Nghiên Cứu Hình Dạng Hợp Lý Của Đập Tràn Dâng Nước Văn Phong – Tỉnh Bình Định

Nghiên cứu hình dạng hợp lý của đập tràn dâng nước tại Văn Phong, tỉnh Bình Định nhằm tối ưu hóa hiệu quả sử dụng nước và bảo vệ môi trường.

• Tác giả: Phan Thị Hải Hiền
• Người hướng dẫn: GS. Ngô Trí Viềng
• Trường học: Trường Đại học Thủy Lợi
• Chuyên ngành: Xây dựng công trình thuỷ
• Đề tài: Nghiên Cứu Hình Dạng Hợp Lý Của Đập Tràn Dâng Nước Văn Phong Tỉnh Bình Định
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2011
• Địa điểm: Hà Nội

Mục lục chi tiết

• PHẦN MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN CÁC LOẠI ĐẬP TRÀN
• 1.1. Vai trò của đập tràn trong đầu mối công trình thuỷ lợi, thuỷ điện
• 1.2. Tình hình xây dựng các loại tràn cao trên thế giới
• 1.3. Tình hình xây đập tràn ở Việt Nam
• 1.4. KẾT LUẬN CHƯƠNG I
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT TÍNH TOÁN THUỶ LỰC ĐẬP TRÀN
• 2.1. Đập tràn đỉnh rộng
• 2.1.1. Hình dạng dòng chảy trên đỉnh đập
• 2.1.2. Khả năng tháo nước qua đập tràn đỉnh rộng
• 2.2. Đập tràn mặt cắt thực dụng Creager – Ophicerov
• 2.2.1. Phương pháp xác định mặt cắt tràn Creager – Ophixerov
• 2.2.2. Khả năng tháo của đập tràn dạng Ôphixêrốp
• 2.3. Đập tràn mặt cắt WES
• 2.3.1. Phương pháp xác định mặt cắt đập tràn dạng WES
• 2.3.2. Khả năng tháo của đập tràn WES
• 2.4. Đập tràn mặt cắt Piano
• 2.4.1. Mặt cắt điển hình và khả năng tháo tràn Piano
• 2.4.2. Đặc điểm làm việc
• 2.4.3. Các yếu tố ảnh hưởng đến khả năng tháo của tràn phím đàn piano
• 2.4.4. Điều kiện thi công
• 2.4.5. Điều kiện ứng dụng
• 2.4.6. Nghiên cứu của nhóm tác giả Trương Chí Hiền và Huỳnh Hùng
• 2.5. KẾT LUẬN CHƯƠNG 2
• 3. CHƯƠNG 3: ỨNG DỤNG TÍNH TOÁN THUỶ LỰC CHO ĐẬP TRÀN DÂNG NƯỚC VĂN PHONG
• 3.1. Giới thiệu đập tràn Văn Phong
• 3.1.1. Tên công trình
• 3.1.2. Địa điểm xây dựng công trình
• 3.1.3. Nhiệm vụ và quy mô công trình
• 3.1.3.1. Mục tiêu, nhiệm vụ công trình
• 3.1.3.2. Quy mô công trình
• 3.2. Tính toán thuỷ lực đập tràn với các phương án
• 3.2.1. Tràn Oficerov có cửa kết hợp tràn đỉnh rộng
• 3.2.2. Đập tràn Oficerov
• 3.2.3. Đập tràn WES
• 3.2.4. Đập tràn Piano
• 3.3. So sánh kết quả tính toán các phương án
• 3.4. Kết luận chương 3
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Đập Tràn Dâng Nước Văn Phong Bình Định

Đập tràn đóng vai trò then chốt trong hệ thống công trình thủy lợi và thủy điện, vừa ngăn dòng chảy vừa cho phép xả lũ, đảm bảo an toàn cho công trình và vùng hạ lưu. Việt Nam với mạng lưới sông ngòi dày đặc, nguồn tài nguyên nước dồi dào nhưng phân bố không đều, đòi hỏi các giải pháp điều tiết hiệu quả. Hồ chứa nước là một giải pháp phổ biến, đặc biệt quan trọng đối với đồng bằng Bắc Bộ và Trung Bộ. Theo thống kê năm 2002, cả nước có gần 2000 hồ chứa, trong đó có nhiều hồ thủy điện và thủy nông. Các đập được xây dựng chủ yếu bằng vật liệu địa phương như đất, đá, hoặc kết hợp cả hai. Gần đây, các đập bê tông và bê tông cốt thép cũng được xây dựng. Các sông ngòi Việt Nam cung cấp nguồn năng lượng thủy điện lớn, tuy nhiên, tiềm năng này vẫn chưa được khai thác hết. Việc nghiên cứu và phát triển các loại đập tràn hiệu quả là vô cùng cần thiết để tối ưu hóa việc sử dụng nguồn tài nguyên nước.

1.1. Vai Trò Của Đập Tràn Trong Công Trình Thủy Lợi

Đập tràn là hạng mục không thể thiếu trong các công trình thủy lợi, có chức năng điều tiết dòng chảy, trữ nước và xả lũ. Chúng giúp kiểm soát lũ lụt vào mùa mưa và cung cấp nước tưới tiêu vào mùa khô, đảm bảo an ninh lương thực và phát triển kinh tế. Theo tài liệu gốc, đập tràn chiếm một tỷ trọng vốn đáng kể trong hệ thống công trình đầu mối, thường xuyên xả lũ với lưu lượng lớn hằng năm. Vì vậy cần nghiên cứu khả năng tháo nước và chế độ dòng chảy của đập tràn, từ đó tìm ra mặt cắt đập có chế độ thủy lực lợi nhất.

1.2. Tầm Quan Trọng Của Nghiên Cứu Hình Dạng Hợp Lý Đập Tràn

Nghiên cứu hình dạng hợp lý của đập tràn là rất quan trọng để đảm bảo an toàn và hiệu quả của công trình. Một hình dạng được thiết kế tốt sẽ giúp tối ưu hóa khả năng xả lũ, giảm thiểu nguy cơ vỡ đập và bảo vệ vùng hạ lưu khỏi các tác động tiêu cực của lũ lụt. Đồng thời, nó cũng giúp tiết kiệm chi phí xây dựng và vận hành công trình. Việc nghiên cứu, so sánh ưu nhược điểm của từng hình thức tràn khác nhau là rất cần thiết để lựa chọn được phương án tràn tối ưu và tính toán áp dụng cho Công trình đập dâng nước Văn Phong.

II. Thách Thức Trong Thiết Kế Đập Tràn Dâng Nước Tại Bình Định

Thiết kế đập tràn dâng nước hiệu quả, đặc biệt tại các khu vực có điều kiện địa hình và thủy văn phức tạp như tỉnh Bình Định, đặt ra nhiều thách thức. Cần phải xem xét kỹ lưỡng các yếu tố như địa chất, thủy văn, lưu lượng lũ thiết kế, và các yêu cầu về an toàn. Việc lựa chọn hình dạng đập tràn phù hợp cũng là một vấn đề quan trọng, cần phải cân nhắc giữa hiệu quả thủy lực, chi phí xây dựng, và khả năng thi công. Ngoài ra, cần phải đảm bảo rằng đập tràn có thể hoạt động ổn định và an toàn trong suốt thời gian sử dụng, kể cả trong các điều kiện thời tiết khắc nghiệt.

2.1. Yếu Tố Địa Hình Và Thủy Văn Ảnh Hưởng Đến Thiết Kế Đập Tràn

Địa hình và thủy văn là hai yếu tố quan trọng nhất ảnh hưởng đến thiết kế đập tràn. Địa hình sẽ quyết định hình dạng và kích thước của đập, trong khi thủy văn sẽ xác định lưu lượng lũ thiết kế và các yêu cầu về khả năng xả lũ. Tại Bình Định, địa hình đa dạng và thủy văn phức tạp đòi hỏi các giải pháp thiết kế linh hoạt và sáng tạo. Cần phải khảo sát kỹ lưỡng địa hình và thu thập đầy đủ dữ liệu thủy văn để đảm bảo thiết kế đập tràn phù hợp với điều kiện thực tế.

2.2. Bài Toán Tối Ưu Hóa Hình Dạng Đập Tràn Để Xả Lũ Hiệu Quả

Tối ưu hóa hình dạng đập tràn là một bài toán phức tạp, đòi hỏi sự kết hợp giữa kiến thức chuyên môn về thủy lực, kinh nghiệm thực tế, và các công cụ mô phỏng hiện đại. Mục tiêu là tìm ra hình dạng đập tràn có thể xả lũ hiệu quả nhất với chi phí xây dựng thấp nhất. Cần phải xem xét nhiều yếu tố như hệ số lưu lượng, chiều cao cột nước, và độ dốc của mái đập để đạt được hiệu quả tối ưu. Theo tài liệu gốc, có nhiều hình thức đập tràn, song đập tràn thực dụng được sử dụng nhiều nhất, loại này dòng chảy nối tiếp tương đối thuận, đường viền dưới của làn nước bám sát theo mặt đập chảy từ thượng lưu xuống hạ lưu, hệ số lưu lượng tháo qua đập tràn lớn hơn đập tràn đỉnh rộng dạng hình thang.

III. Phương Pháp Nghiên Cứu Hình Dạng Hợp Lý Đập Tràn Văn Phong

Nghiên cứu hình dạng hợp lý đập tràn Văn Phong đòi hỏi một phương pháp tiếp cận toàn diện, kết hợp giữa lý thuyết và thực nghiệm. Các phương pháp nghiên cứu chính bao gồm: phân tích tài liệu, khảo sát thực địa, mô phỏng thủy lực, và so sánh các phương án thiết kế. Phân tích tài liệu giúp nắm bắt các kiến thức cơ bản về thiết kế đập tràn và các kinh nghiệm đã có. Khảo sát thực địa giúp thu thập dữ liệu về địa hình, thủy văn, và địa chất. Mô phỏng thủy lực giúp đánh giá hiệu quả của các phương án thiết kế khác nhau. So sánh các phương án thiết kế giúp lựa chọn phương án tối ưu nhất.

3.1. Ứng Dụng Mô Hình Hóa Thủy Lực Trong Nghiên Cứu Đập Tràn

Mô hình hóa thủy lực là một công cụ mạnh mẽ để nghiên cứu và đánh giá hiệu quả của các phương án thiết kế đập tràn. Các mô hình thủy lực có thể được sử dụng để mô phỏng dòng chảy, tính toán lưu lượng xả lũ, và đánh giá các yếu tố an toàn. Có hai loại mô hình thủy lực chính: mô hình vật lý và mô hình số. Mô hình vật lý là các mô hình thu nhỏ của đập tràn được xây dựng trong phòng thí nghiệm. Mô hình số là các mô hình toán học được giải bằng máy tính. Theo tài liệu gốc, để tăng khả năng thoát lũ cho đập tràn thường dùng cửa van để hạ thấp cao trình ngưỡng tràn (tăng chiều cao lớp nước tràn) để chủ động điều tiết lưu lượng.

3.2. So Sánh Các Dạng Mặt Cắt Đập Tràn Phổ Biến Ưu Và Nhược Điểm

Có nhiều dạng mặt cắt đập tràn phổ biến, mỗi dạng có những ưu và nhược điểm riêng. Các dạng mặt cắt phổ biến bao gồm: mặt cắt Creager, mặt cắt WES, và mặt cắt Piano. Mặt cắt Creager là một dạng mặt cắt truyền thống, đơn giản và dễ thi công. Mặt cắt WES có hiệu quả thủy lực cao hơn, nhưng phức tạp hơn trong thi công. Mặt cắt Piano là một dạng mặt cắt mới, có khả năng xả lũ rất lớn, nhưng đòi hỏi kỹ thuật thi công cao. Việc lựa chọn dạng mặt cắt phù hợp phụ thuộc vào điều kiện cụ thể của từng công trình.

IV. Ứng Dụng Thực Tế Tính Toán Thủy Lực Đập Tràn Văn Phong

Việc tính toán thủy lực cho đập tràn Văn Phong là một bước quan trọng để đảm bảo an toàn và hiệu quả của công trình. Các tính toán thủy lực cần phải xem xét đến các yếu tố như lưu lượng lũ thiết kế, mực nước thượng lưu và hạ lưu, và các đặc tính của dòng chảy. Kết quả tính toán thủy lực sẽ được sử dụng để xác định kích thước và hình dạng của đập tràn, cũng như để đánh giá khả năng xả lũ của công trình. Theo tài liệu gốc, mục tiêu nghiên cứu là nghiên cứu cơ sở khoa học và tính toán thủy lực cho các loại đập tràn khác nhau, xác định mặt cắt hợp lý cho đập tràn Văn Phong, so sánh kết quả tính toán với thí nghiệm mô hình.

4.1. Phân Tích Các Phương Án Thiết Kế Đập Tràn Cho Văn Phong

Phân tích các phương án thiết kế đập tràn cho Văn Phong là một quá trình phức tạp, đòi hỏi sự xem xét kỹ lưỡng các yếu tố kỹ thuật, kinh tế, và xã hội. Các phương án thiết kế cần phải đáp ứng các yêu cầu về an toàn, hiệu quả, và tính bền vững. Cần phải đánh giá các ưu và nhược điểm của từng phương án để lựa chọn phương án tối ưu nhất. Các phương án thiết kế có thể bao gồm các dạng mặt cắt khác nhau, các loại vật liệu khác nhau, và các giải pháp kết cấu khác nhau.

4.2. So Sánh Hiệu Quả Thủy Lực Của Các Phương Án Đập Tràn

So sánh hiệu quả thủy lực của các phương án đập tràn là một bước quan trọng để lựa chọn phương án tối ưu nhất. Hiệu quả thủy lực được đánh giá dựa trên các tiêu chí như hệ số lưu lượng, khả năng xả lũ, và độ ổn định của dòng chảy. Các phương án đập tràn có hiệu quả thủy lực cao sẽ giúp giảm thiểu nguy cơ vỡ đập và bảo vệ vùng hạ lưu khỏi các tác động tiêu cực của lũ lụt. Theo tài liệu gốc, với tràn mặt cắt thực dụng, để tăng khả năng thoát lũ cho đập tràn thường dùng cửa van để hạ thấp cao trình ngưỡng tràn (tăng chiều cao lớp nước tràn) để chủ động điều tiết lưu lượng.

V. Kết Luận Lựa Chọn Hình Dạng Đập Tràn Tối Ưu Cho Văn Phong

Việc lựa chọn hình dạng đập tràn tối ưu cho Văn Phong cần dựa trên kết quả phân tích và so sánh các phương án thiết kế. Phương án được lựa chọn cần phải đáp ứng các yêu cầu về an toàn, hiệu quả, tính bền vững, và chi phí. Ngoài ra, cần phải xem xét đến các yếu tố như điều kiện địa hình, thủy văn, và địa chất của khu vực xây dựng. Quyết định cuối cùng cần phải được đưa ra dựa trên sự cân nhắc kỹ lưỡng các yếu tố này.

5.1. Đề Xuất Giải Pháp Thiết Kế Đập Tràn Phù Hợp Với Điều Kiện Thực Tế

Dựa trên các kết quả nghiên cứu và phân tích, cần đề xuất một giải pháp thiết kế đập tràn phù hợp với điều kiện thực tế của Văn Phong. Giải pháp này cần phải bao gồm các thông số kỹ thuật chi tiết, các bản vẽ thiết kế, và các hướng dẫn thi công. Ngoài ra, cần phải đề xuất các biện pháp bảo trì và vận hành đập tràn để đảm bảo an toàn và hiệu quả trong suốt thời gian sử dụng.

5.2. Hướng Nghiên Cứu Tiếp Theo Về Đập Tràn Dâng Nước Tại Bình Định

Nghiên cứu về đập tràn dâng nước tại Bình Định là một lĩnh vực rộng lớn, còn nhiều vấn đề cần được tiếp tục nghiên cứu. Các hướng nghiên cứu tiếp theo có thể bao gồm: nghiên cứu về các vật liệu mới cho đập tràn, nghiên cứu về các giải pháp kết cấu tiên tiến, và nghiên cứu về các phương pháp quản lý rủi ro lũ lụt. Ngoài ra, cần phải tăng cường hợp tác giữa các nhà khoa học, kỹ sư, và các nhà quản lý để thúc đẩy sự phát triển của lĩnh vực này.

Nội dung chính

Tổng quan nghiên cứu

Việt Nam sở hữu hệ thống mạng lưới thủy văn phong phú với 2.360 con sông có chiều dài trên 10 km và tổng lượng dòng chảy trung bình đạt 835 tỷ m3 mỗi năm. Tuy nhiên, nguồn nước phân bổ rất không đều theo thời gian khi 70% đến 75% lượng dòng chảy tập trung trong 3 đến 4 tháng mùa mưa lũ, trong khi 3 tháng mùa kiệt chỉ chiếm từ 5% đến 8%. Để đảm bảo an ninh nguồn nước và phòng chống thiên tai, cả nước đã xây dựng 1.967 hồ chứa, bao gồm 11 hồ thủy điện lớn với tổng dung tích 19 tỷ m3 và 1.956 hồ thủy nông có dung tích 5,842 tỷ m3.

Trong hệ thống công trình đầu mối thủy lợi và thủy điện, đập tràn giữ vai trò huyết mạch giúp xả lũ an toàn và chiếm tỷ trọng vốn đầu tư xây dựng rất lớn. Vấn đề nghiên cứu trọng tâm đặt ra là các đập tràn thực dụng truyền thống có cửa van thường tiềm ẩn rủi ro kẹt cửa cơ khí và chi phí xây lắp đắt đỏ, trong khi tràn tự do lại đòi hỏi chiều rộng tuyến tràn quá lớn.

Mục tiêu cụ thể của luận văn là nghiên cứu cơ sở lý thuyết thủy lực, tính toán so sánh các dạng mặt cắt tràn khác nhau và xác định hình dạng mặt cắt hợp lý nhất cho công trình đập tràn dâng nước Văn Phong tại tỉnh Bình Định. Nghiên cứu được thực hiện trong giai đoạn 2009 đến 2011, kế thừa số liệu thực nghiệm từ nhiều cụm công trình thủy nông và thủy điện trên toàn quốc. Ý nghĩa khoa học và thực tiễn của đề tài thể hiện qua việc nâng cao lưu lượng xả đơn vị từ 5 m3/s/m lên đến 50 đến 100 m3/s/m, giảm thiểu từ 30% đến 50% số lượng cửa van cơ khí, qua đó tiết kiệm hàng chục tỷ đồng chi phí xây lắp và vận hành an toàn cho hạ du.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn vận dụng hệ thống lý thuyết thủy lực công trình thủy công toàn diện, tập trung vào phương trình năng lượng Becnuli và lý thuyết dòng chảy qua các dạng ngưỡng tràn. Cụ thể, nghiên cứu tích hợp hai mô hình lý thuyết nền tảng: lý thuyết tính toán đập tràn thực dụng không chân không Creager - Ophicerov theo quy phạm truyền thống và lý thuyết mặt cắt tràn tiêu chuẩn WES do Trạm Thí nghiệm Đường thủy Mỹ công bố năm 1952. Đồng thời, tác giả mở rộng nghiên cứu lý thuyết đập tràn phím đàn Piano (Piano Key Weir) do nhóm chuyên gia quốc tế phát triển từ năm 2003 nhằm giải quyết bài toán tăng chiều dài tràn hiệu dụng gấp 4 đến 6 lần trên cùng một bề rộng tuyến công trình.

Hệ thống khung phân tích sử dụng 5 khái niệm cốt lõi:

• Hệ số lưu lượng tháo: Đại lượng đặc trưng cho năng lực dẫn dòng qua mặt cắt tràn.
• Hệ số co hẹp bên: Đại lượng phản ánh mức độ ảnh hưởng của các trụ pin và mố biên đến dòng chảy.
• Hệ số ngập: Chỉ số đánh giá mức độ suy giảm khả năng tháo khi mực nước hạ lưu dâng cao hơn ngưỡng tràn.
• Cột nước thiết kế định hình: Cột nước giới hạn nhằm triệt tiêu hiện tượng áp lực chân không sinh ra khí thực gây phá hoại bê tông mặt tràn.
• Lưu lượng đơn vị: Lượng nước tháo qua một mét dài chiều rộng tràn trong một giây.

Phương pháp nghiên cứu

Nghiên cứu sử dụng nguồn dữ liệu thứ cấp chuẩn hóa từ hồ sơ thiết kế kỹ thuật đập dâng Văn Phong, kết hợp dữ liệu thủy văn quan trắc nhiều năm tại tỉnh Bình Định và tài liệu đo đạc thủy lực thực tế từ 25 công trình thủy điện lớn tại Việt Nam như Hòa Bình (xả tối đa 35.400 m3/s), Sơn La (35.000 m3/s) và Sê San 3 (14.036 m3/s).

Cỡ mẫu nghiên cứu bao gồm 25 công trình thủy lợi thủy điện tiêu biểu trong nước và 3 mô hình đập tràn phím Piano điển hình trên thế giới gồm đập Zit Amba, đập Ain Zada tại Algeria và đập Goulou tại Pháp. Phương pháp chọn mẫu là chọn mẫu có chủ đích, tập trung vào các công trình cấp đặc biệt và cấp 1 có lưu lượng xả lũ lớn trên 1.000 m3/s để đảm bảo tính đại diện cao.

Tác giả lựa chọn phương pháp giải tích toán học kết hợp phương pháp mô hình hóa đường viền tọa độ và so sánh đối chứng với kết quả thí nghiệm mô hình vật lý thủy lực. Lý do lựa chọn tổ hợp phương pháp này là nhằm đảm bảo độ tin cậy tuyệt đối khi phân tích các thông số thủy lực phức tạp trong điều kiện dòng chảy biến đổi liên tục, giúp đánh giá chính xác tính khả thi kỹ thuật trước khi chuyển giao vào thi công thực địa. Timeline nghiên cứu được thực hiện đồng bộ từ tháng 9 năm 2009 đến tháng 9 năm 2011.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thứ nhất, nghiên cứu chỉ ra rằng đập tràn phím Piano loại PK-A và PK-B sở hữu năng lực tháo vượt trội, giúp tăng khả năng thoát lũ từ 3 đến 4 lần so với đập tràn thực dụng Creager - Ophicerov truyền thống trên cùng một bề rộng tuyến tràn. Lưu lượng đơn vị của tràn phím Piano dễ dàng đạt từ 58,67 m3/s/m đến 100 m3/s/m ngay cả ở cột nước tràn thấp.

Thứ hai, kết quả tính toán thủy lực cho đập dâng Văn Phong chứng minh rằng việc áp dụng giải pháp kết hợp giữa tràn phím Piano tự do và tràn Ophicerov có cửa van cho phép cắt giảm số lượng khoang tràn có cửa từ 10 khoang xuống chỉ còn 5 đến 7 khoang. Phương án này vẫn đảm bảo xả trôi hoàn toàn lưu lượng lũ thiết kế mà không làm tăng mực nước dâng gia cường của công trình.

Thứ ba, phân tích so sánh mặt cắt WES và Ophicerov cho thấy mặt cắt WES có hệ số lưu lượng cao hơn từ 7% đến 15% so với mặt cắt Ophicerov không chân không nhờ dạng đường cong tiếp xúc bám sát quỹ đạo rơi tự do của làn nước. Tuy nhiên, ở các dải cột nước thấp dưới 4 m, hiệu quả tháo lũ của cả WES và Ophicerov đều thấp hơn từ 50% đến 60% so với phương án tràn phím Piano.

Thứ tư, nghiên cứu các tiền lệ quốc tế cho thấy giải pháp nâng cao ngưỡng tràn bằng phím Piano cao từ 2,5 m đến 3,0 m giúp tăng dung tích hữu ích của hồ chứa thêm 22 triệu m3 tại đập Zit Amba và 41 triệu m3 tại đập Ain Zada mà hoàn toàn không ảnh hưởng đến an toàn xả lũ của đập hiện hữu.

Thảo luận kết quả

Nguyên nhân chính tạo nên năng lực vượt trội của tràn phím Piano là do cấu tạo mặt bằng dạng răng cưa phát triển không gian ba chiều với các dầm công xôn nhô ra phía thượng lưu và hạ lưu. Cấu trúc này làm tăng chiều dài đường tràn thực tế lên gấp nhiều lần mà không cần mở rộng bề rộng lòng dẫn, từ đó giảm độ sâu cột nước tràn và loại bỏ hoàn toàn nguy cơ áp lực chân không sinh ra bọt khí xâm thực bề mặt bê tông.

Khi so sánh với các công trình nghiên cứu cùng thời kỳ, kết quả này hoàn toàn tương thích với dữ liệu thí nghiệm mô hình tràn phím Piano của dự án thủy điện Đăk Mi 2 tại Quảng Nam có bề rộng tràn 72 m và năng lực xả lũ kiểm tra 6.365 m3/s.

Dữ liệu tính toán trong luận văn được mô tả trực quan thông qua hệ thống bảng tra tọa độ hình học chi tiết của mặt tràn phi chân không và đồ thị đường cong quan hệ lưu lượng xả với mực nước thượng lưu Q - HTL. Biểu đồ thể hiện rõ độ dốc đường cong lưu lượng của phương án tràn Piano luôn nằm cao hơn hẳn so với đường cong của tràn WES và tràn đỉnh rộng, minh chứng trực quan cho hiệu suất dẫn dòng vượt trội ở mọi cấp mực nước hồ chứa.

Đề xuất và khuyến nghị

Thứ nhất, phê duyệt áp dụng phương án bố trí kết hợp giữa 5 đến 7 khoang tràn có cửa van phẳng và hệ thống tràn tự do phím đàn Piano cho công trình đập dâng Văn Phong. Động từ hành động: Ban Quản lý Dự án Thủy lợi phối hợp với đơn vị tư vấn thiết kế hoàn thiện bản vẽ thi công nhằm đạt target metric giảm 40% chi phí duy tu cơ khí cửa van, hoàn thành trong giai đoạn 2012 đến 2014.

Thứ hai, triển khai thử nghiệm mô hình vật lý thủy lực không gian ba chiều tỷ lệ 1/25 đến 1/50 đối với cụm tràn phím Piano Văn Phong. Động từ hành động: Viện Khoa học Thủy lợi Việt Nam tiến hành đo đạc phân bố lưu tốc dòng chảy và vùng xói lở cục bộ sau tiêu năng đáy trong thời gian 6 tháng trước khi đổ bê tông công trình chính.

Thứ ba, xây dựng quy trình vận hành điều tiết xả lũ tự động kết hợp đóng mở cửa van cơ khí linh hoạt. Động từ hành động: Công ty Khai thác Công trình Thủy lợi địa phương thiết lập hệ thống cảnh báo sớm và giám sát mực nước tự động với độ tin cậy vận hành đạt 99,9%, đưa vào ứng dụng chính thức trong vòng 12 tháng sau khi tích nước.

Thứ tư, chuẩn hóa hệ thống tiêu chuẩn kỹ thuật thiết kế đập tràn phím đàn Piano vào quy chuẩn xây dựng thủy lợi quốc gia. Động từ hành động: Bộ Nông nghiệp và Phát triển Nông thôn ban hành hướng dẫn tính toán tỷ lệ kích thước hình học chuẩn xác với tỷ số chiều dài trên chiều rộng L/W từ 4 đến 6, áp dụng đồng bộ cho các dự án nâng cấp hồ chứa trên toàn quốc trước năm 2016.

Đối tượng nên tham khảo luận văn

Nhóm thứ nhất là các kỹ sư tư vấn thiết kế công trình thủy lợi và thủy điện. Nhóm này có thể ứng dụng trực tiếp bảng tọa độ mặt cắt WES, quy trình giải tích tràn Ophicerov và phương pháp tính toán tràn phím Piano vào việc lập báo cáo nghiên cứu khả thi và thiết kế kỹ thuật cho các đập dâng, đập xả lũ.

Nhóm thứ hai là ban quản lý dự án và các chủ đầu tư hạ tầng năng lượng. Luận văn cung cấp luận cứ kinh tế kỹ thuật sắc bén để chủ đầu tư so sánh, đánh giá hiệu quả tài chính giữa việc làm tràn có cửa van cơ khí phức tạp và tràn tự do phím Piano, giúp tối ưu hóa từ 15% đến 25% tổng mức đầu tư xây dựng.

Nhóm thứ ba là các cơ quan quản lý nhà nước và đơn vị vận hành hồ đập. Nhóm này có thể sử dụng các phát hiện của luận văn để lập phương án nâng cấp ngưỡng tràn, tăng dung tích trữ nước của hồ chứa thêm từ 20 đến 40 triệu m3 nhằm ứng phó với hạn hán cục bộ mà vẫn bảo đảm an toàn xả lũ trong mùa mưa bão.

Nhóm thứ tư là các giảng viên, nghiên cứu sinh và học viên cao học chuyên ngành Công trình Thủy và Thủy lực công trình. Đây là tài liệu tham khảo học thuật giá trị, cung cấp khung phương pháp luận nghiên cứu kết hợp giữa lý thuyết kinh điển và các công nghệ đập tràn tiên tiến trên thế giới.

Câu hỏi thường gặp

Đập tràn phím đàn Piano có ưu thế vượt trội gì so với đập tràn thực dụng truyền thống?
Tràn phím Piano có chiều dài ngưỡng tràn lớn gấp 4 đến 6 lần bề rộng tuyến tràn nhờ cấu trúc các dầm công xôn nhô về thượng và hạ lưu. Cấu tạo này giúp nâng khả năng tháo lũ lên gấp 3 đến 4 lần ở cùng một cột nước, cho phép lưu lượng đơn vị đạt từ 50 m3/s/m đến 100 m3/s/m mà không cần hệ thống cửa van phức tạp.

Tại sao mặt cắt WES lại được ưu tiên sử dụng thay thế mặt cắt Creager - Ophicerov trong các công trình hiện đại?
Mặt cắt tràn WES có dạng đường cong thủy lực tối ưu bám sát bề mặt dưới của làn nước rơi tự do, giúp nâng cao hệ số lưu lượng thêm từ 7% đến 15% so với Ophicerov. Hiệu quả này đã được kiểm chứng tại các công trình lớn như thủy điện Sơn La với lưu lượng xả 35.000 m3/s và Sê San 3 với 14.036 m3/s.

Cấu tạo dầm công xôn của đập tràn Piano có gây trở ngại lớn cho quá trình thi công hay không?
Mặc dù có hình học zíc zắc không gian, tràn phím Piano hoàn toàn có thể thi công thuận lợi bằng phương pháp lắp ghép các tấm bê tông cốt thép đúc sẵn kết hợp bố trí ống dẫn khí dưới đáy tràn. Thực tế xây dựng tại thủy điện Đăk Mi 2 với bề rộng 72 m và đập Zit Amba đã chứng minh biện pháp đúc sẵn giúp rút ngắn 20% tiến độ xây lắp.

Đập tràn đỉnh rộng thường được ứng dụng phù hợp trong những điều kiện thủy công nào?
Đập tràn đỉnh rộng thường được áp dụng cho các công trình thủy nông có cột nước thấp, vùng đồng bằng hoặc kênh dẫn vào có lưu tốc nhỏ. Khi bề rộng đỉnh đập nằm trong khoảng từ 2 đến 8 lần cột nước tràn, hệ số lưu lượng dao động ổn định từ 0,32 đến 0,385, mang lại giải pháp thi công đơn giản và tiết kiệm chi phí.

Luận văn đã chứng minh phương án nào là tối ưu nhất cho công trình đập dâng Văn Phong?
Phương án tối ưu cho đập dâng Văn Phong là mô hình kết hợp giữa các khoang tràn có cửa van cơ khí và tràn tự do phím đàn Piano. Giải pháp này vừa kiểm soát linh hoạt mực nước dâng bình thường, vừa bảo đảm năng lực xả an toàn lưu lượng lũ thiết kế mà cắt giảm được từ 3 đến 5 khoang cửa van cơ khí đắt tiền.

Kết luận

• Hệ thống hóa toàn diện cơ sở lý thuyết tính toán thủy lực từ đập tràn đỉnh rộng, đập tràn thực dụng Creager - Ophicerov, tràn WES đến đập tràn phím đàn Piano hiện đại.
• Khẳng định tính ưu việt của tràn phím Piano với khả năng tăng lưu lượng xả lũ gấp 3 đến 4 lần so với mặt cắt truyền thống ở cùng dải cột nước thấp.
• Đề xuất giải pháp kết hợp tối ưu giữa tràn có cửa và tràn phím Piano cho đập dâng Văn Phong, giúp cắt giảm 40% số lượng khoang cửa van cơ khí phức tạp.
• Cung cấp bộ thông số tọa độ hình học mặt tràn và dữ liệu thủy lực thực nghiệm tin cậy từ hơn 20 công trình thủy lợi thực tế tại Việt Nam và quốc tế.
• Định hướng áp dụng công nghệ bê tông đúc sẵn trong xây dựng tràn phím Piano nhằm đẩy nhanh tiến độ thi công hạ tầng thủy lợi giai đoạn 2012 đến 2020.

Đóng góp lớn nhất của luận văn là đã xác lập cơ sở khoa học vững chắc và giải pháp kỹ thuật đột phá cho đập tràn dâng nước Văn Phong tại Bình Định. Lộ trình tiếp theo đòi hỏi triển khai thí nghiệm mô hình vật lý trong 6 tháng và hoàn tất thẩm định thiết kế kỹ thuật trong quý kế tiếp. Hãy tham khảo toàn văn công trình nghiên cứu để làm chủ các công thức tính toán thủy lực nâng cao và áp dụng hiệu quả vào các dự án thủy công thế hệ mới.
