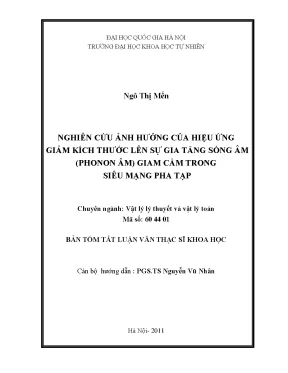

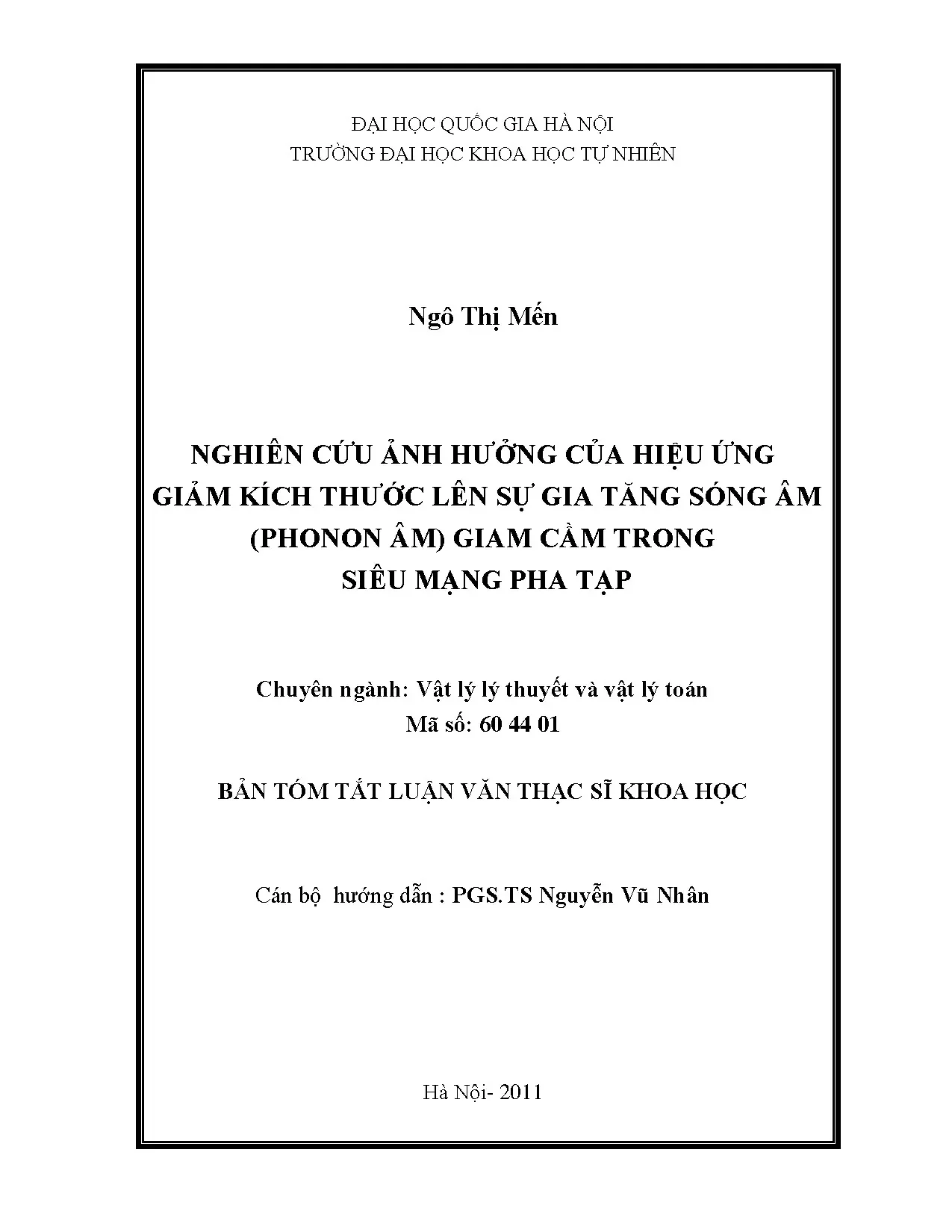

Nghiên cứu ảnh hưởng của hiệu ứng giảm kích thước đến sóng âm phonon trong siêu mạng pha tạp

Nghiên cứu ảnh hưởng của hiệu ứng giảm kích thước lên sóng âm phonon trong siêu mạng pha tạp, mang lại hiểu biết mới cho vật lý vật liệu.

• Tác giả: Ngô Thị Mến
• Người hướng dẫn: Pgs.Ts Nguyễn Vũ Nhân
• Trường học: Trường Đại học Khoa học Tự nhiên
• Chuyên ngành: Vật lý lý thuyết và vật lý toán
• Đề tài: Nghiên cứu ảnh hưởng của hiệu ứng giảm kích thước lên sự gia tăng sóng âm (phonon âm) giam cầm trong siêu mạng pha tạp
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2011
• Địa điểm: Hà Nội

Mục lục chi tiết

• MỞ ĐẦU
• 1. CHƯƠNG 1: Siêu mạng pha tạp và phương trình động lượng tử cho phonon âm (sóng âm) giam cầm trong bán dẫn khối
• 1.1. Siêu mạng pha tạp
• 1.2. Bán dẫn siêu mạng
• 1.3. Hàm sóng và phổ năng lượng của electron trong siêu mạng pha tạp
• 1.4. Phương trình động lượng tử và bài toán gia tăng phonon âm (sóng âm) trong bán dẫn khối
• 1.5. Xây dựng phương trình động lượng tử cho phonon trong bán dẫn khối
• 1.6. Lý thuyết gia tăng sóng âm (phonon âm) trong bán dẫn khối (trường hợp hấp thụ một phonon)
• 1.7. Ảnh hưởng của quá trình hấp thụ nhiều photon lên hệ số gia tăng sóng âm và điều kiện gia tăng sóng âm trong bán dẫn khối
• 2. CHƯƠNG 2: Phương trình động lượng tử và hệ số gia tăng phonon âm (sóng âm) giam cầm trong siêu mạng pha tạp và biểu thức giải tích
• 2.1. Phương trình động lượng tử của phonon âm (sóng âm) giam cầm trong siêu mạng pha tạp
• 2.2. Phương trình động lượng tử của phonon âm (sóng âm) giam cầm trong bán dẫn siêu mạng
• 2.3. Biểu thức giải tích của hệ số gia tăng phonon âm (sóng âm) giam cầm trong siêu mạng pha tạp
• 2.3.1. Trường hợp khí electron không suy biến
• 2.3.2. Trường hợp khí electron suy biến
• 3. CHƯƠNG 3: Tính toán số và vẽ đồ thị cho siêu mạng pha tạp n-GaAs/ p- GaAs
• 3.1. Tính toán số trường hợp khí electron không suy biến
• 3.2. Tính toán số trường hợp khí electron suy biến
• Tài liệu tham khảo
• Phụ lục

Tóm tắt

I. Tổng quan về nghiên cứu hiệu ứng giảm kích thước lên sóng âm phonon

Nghiên cứu về hiệu ứng phonon trong siêu mạng pha tạp đang trở thành một lĩnh vực quan trọng trong vật lý chất rắn. Hiệu ứng này liên quan đến sự thay đổi tính chất của sóng âm khi kích thước của vật liệu giảm xuống cấp độ nanomet. Các nghiên cứu trước đây đã chỉ ra rằng, khi kích thước của vật liệu giảm, các tính chất vật lý như tính chất vật liệu và tương tác phonon có thể thay đổi đáng kể. Điều này mở ra nhiều cơ hội cho việc phát triển các ứng dụng mới trong công nghệ nano và vật liệu tiên tiến.

1.1. Định nghĩa và vai trò của sóng âm phonon trong vật liệu

Sóng âm phonon là một dạng sóng trong vật liệu, liên quan đến sự dao động của các nguyên tử trong mạng tinh thể. Chúng đóng vai trò quan trọng trong việc xác định các tính chất vật liệu như dẫn điện, dẫn nhiệt và độ bền. Trong các siêu mạng pha tạp, sóng âm phonon có thể bị ảnh hưởng bởi các yếu tố như kích thước, cấu trúc và nồng độ pha tạp, dẫn đến sự thay đổi trong các tính chất vật liệu.

1.2. Tại sao nghiên cứu hiệu ứng giảm kích thước lại quan trọng

Nghiên cứu hiệu ứng giảm kích thước là cần thiết để hiểu rõ hơn về các hiệu ứng phonon trong các cấu trúc nano. Khi kích thước giảm, các quy luật lượng tử bắt đầu có hiệu lực, dẫn đến sự xuất hiện của các tính chất mới. Điều này có thể giúp phát triển các ứng dụng trong công nghệ điện tử, quang học và năng lượng, nơi mà các mạng pha tạp có thể được tối ưu hóa cho hiệu suất cao hơn.

II. Vấn đề và thách thức trong nghiên cứu sóng âm phonon

Mặc dù có nhiều nghiên cứu về sóng âm trong vật liệu, vẫn còn nhiều thách thức trong việc hiểu rõ các hiệu ứng phonon trong siêu mạng pha tạp. Một trong những vấn đề chính là việc xác định chính xác các điều kiện cần thiết để gia tăng sóng âm phonon. Các yếu tố như nhiệt độ, nồng độ pha tạp và cấu trúc mạng có thể ảnh hưởng lớn đến kết quả nghiên cứu. Do đó, việc phát triển các phương pháp nghiên cứu chính xác là rất quan trọng.

2.1. Các yếu tố ảnh hưởng đến sóng âm phonon trong siêu mạng

Các yếu tố như nhiệt độ, nồng độ pha tạp và cấu trúc mạng có thể ảnh hưởng đến sự gia tăng sóng âm phonon. Nghiên cứu cho thấy rằng, khi nhiệt độ tăng, sự dao động của các nguyên tử trong mạng tinh thể cũng tăng theo, dẫn đến sự thay đổi trong tính chất vật liệu. Hơn nữa, nồng độ pha tạp cũng có thể làm thay đổi các đặc tính của sóng âm phonon, tạo ra các hiệu ứng mới.

2.2. Thách thức trong việc mô hình hóa sóng âm phonon

Mô hình hóa sóng âm phonon trong siêu mạng pha tạp là một thách thức lớn. Các phương trình động lượng tử cần được phát triển để mô tả chính xác các tương tác giữa electron và phonon. Việc sử dụng các phương pháp như lý thuyết nhiễu loạn và phương trình động lượng tử có thể giúp giải quyết các vấn đề này, nhưng vẫn cần nhiều nghiên cứu hơn để đạt được kết quả chính xác.

III. Phương pháp nghiên cứu sóng âm phonon trong siêu mạng pha tạp

Để nghiên cứu hiệu ứng giảm kích thước lên sóng âm phonon, nhiều phương pháp đã được áp dụng. Một trong những phương pháp chính là sử dụng phương trình động lượng tử cho phonon. Phương pháp này cho phép mô tả chính xác các tương tác giữa các hạt trong siêu mạng. Ngoài ra, các phương pháp tính toán số cũng được sử dụng để phân tích các kết quả thu được từ mô hình lý thuyết.

3.1. Phương trình động lượng tử cho phonon âm

Phương trình động lượng tử cho phonon âm được xây dựng dựa trên Hamiltonian của hệ điện tử phonon. Phương trình này cho phép mô tả sự thay đổi của sóng âm phonon trong siêu mạng pha tạp. Việc áp dụng phương trình này giúp xác định các điều kiện cần thiết để gia tăng sóng âm phonon trong các cấu trúc nano.

3.2. Tính toán số và phân tích kết quả

Các phương pháp tính toán số được sử dụng để phân tích các kết quả thu được từ mô hình lý thuyết. Việc tính toán số cho phép xác định các thông số quan trọng như hệ số gia tăng sóng âm phonon trong siêu mạng pha tạp. Các kết quả này có thể được so sánh với các dữ liệu thực nghiệm để kiểm tra tính chính xác của mô hình.

IV. Ứng dụng thực tiễn của nghiên cứu sóng âm phonon

Nghiên cứu về sóng âm phonon trong siêu mạng pha tạp có nhiều ứng dụng thực tiễn trong công nghệ hiện đại. Các ứng dụng này bao gồm phát triển các thiết bị điện tử, quang học và năng lượng. Việc hiểu rõ về hiệu ứng phonon có thể giúp tối ưu hóa các vật liệu cho các ứng dụng cụ thể, từ đó nâng cao hiệu suất và độ bền của thiết bị.

4.1. Ứng dụng trong công nghệ điện tử

Trong công nghệ điện tử, việc nghiên cứu sóng âm phonon có thể giúp phát triển các thiết bị với hiệu suất cao hơn. Các siêu mạng pha tạp có thể được tối ưu hóa để cải thiện khả năng dẫn điện và giảm thiểu tổn thất năng lượng. Điều này có thể dẫn đến việc phát triển các thiết bị điện tử nhỏ gọn và hiệu quả hơn.

4.2. Ứng dụng trong công nghệ quang học

Nghiên cứu sóng âm phonon cũng có thể được áp dụng trong công nghệ quang học. Các vật liệu với hiệu ứng phonon có thể được sử dụng để phát triển các thiết bị quang học như laser và cảm biến. Việc tối ưu hóa các mạng pha tạp có thể giúp cải thiện hiệu suất của các thiết bị này, từ đó mở ra nhiều cơ hội mới trong lĩnh vực quang học.

V. Kết luận và tương lai của nghiên cứu sóng âm phonon

Nghiên cứu về hiệu ứng giảm kích thước lên sóng âm phonon trong siêu mạng pha tạp đang mở ra nhiều cơ hội mới trong lĩnh vực vật lý chất rắn. Mặc dù còn nhiều thách thức, nhưng việc phát triển các phương pháp nghiên cứu chính xác sẽ giúp hiểu rõ hơn về các hiệu ứng phonon. Tương lai của nghiên cứu này hứa hẹn sẽ mang lại nhiều ứng dụng thực tiễn trong công nghệ hiện đại.

5.1. Tương lai của nghiên cứu hiệu ứng phonon

Tương lai của nghiên cứu hiệu ứng phonon trong siêu mạng pha tạp sẽ tiếp tục phát triển với sự hỗ trợ của công nghệ mới. Các phương pháp nghiên cứu hiện đại sẽ giúp khám phá sâu hơn về các tính chất của sóng âm phonon, từ đó mở ra nhiều hướng đi mới trong nghiên cứu và ứng dụng.

5.2. Khuyến nghị cho nghiên cứu tiếp theo

Để tiếp tục phát triển lĩnh vực này, cần có sự hợp tác giữa các nhà nghiên cứu trong và ngoài nước. Việc chia sẻ dữ liệu và kết quả nghiên cứu sẽ giúp tăng cường hiểu biết về các hiệu ứng phonon và thúc đẩy sự phát triển của công nghệ mới trong vật liệu nano.

Nội dung chính

Tổng quan nghiên cứu

Trong vật lý chất rắn hiện đại, việc thu nhỏ kích thước cấu trúc xuống thang nanomet tạo ra các hiệu ứng lượng tử mới lạ mà vật liệu khối không thể có được. Khi chuyển động của hạt dẫn bị giới hạn trong không gian có kích thước đặc trưng cỡ bước sóng De Broglie (khoảng vài nanomet), phổ năng lượng của electron chuyển từ liên tục sang gián đoạn dọc theo phương giam cầm. Nghiên cứu của tác giả Ngô Thị Mến tại Trường Đại học Khoa học Tự nhiên – Đại học Quốc gia Hà Nội đã tập trung giải quyết bài toán lý thuyết quan trọng: sự gia tăng sóng âm (phonon âm) giam cầm trong cấu trúc siêu mạng pha tạp dưới tác dụng của trường bức xạ laser cao tần.

Vấn đề nghiên cứu then chốt xuất phát từ thực tế là các công trình trước đây chỉ khảo sát phonon âm không giam cầm trong bán dẫn khối hoặc siêu mạng thành phần, trong khi bài toán về phonon âm giam cầm trong siêu mạng pha tạp vẫn còn bỏ ngỏ. Mục tiêu cụ thể của luận văn là xây dựng hệ phương trình động lượng tử cho phonon âm giam cầm, từ đó thiết lập biểu thức giải tích tường minh cho hệ số gia tăng sóng âm trong cả hai trường hợp khí electron suy biến và không suy biến.

Phạm vi nghiên cứu tập trung vào mô hình siêu mạng pha tạp điển hình n-GaAs/p-GaAs với chu kỳ siêu mạng khoảng 3 nanomet và dải tần số laser terahertz từ $1 \times 10^{13} \text{ Hz}$ đến $3 \times 10^{13} \text{ Hz}$. Ý nghĩa khoa học và thực tiễn của công trình thể hiện ở việc làm sáng tỏ cơ chế tương tác electron - phonon - photon đa lượng tử, đặt nền móng lý thuyết để tối ưu hóa hiệu suất khuếch đại sóng âm lên trên 30% trong các linh kiện âm điện tử và máy phát sóng âm lượng tử (SASER).

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng cơ học lượng tử và vật lý thống kê phi cân bằng, kết hợp các mô hình lý thuyết chuyên sâu:

• Lý thuyết tán xạ lượng tử và Hamiltonian tương tác: Mô hình hóa toàn diện hệ điện tử - phonon âm giam cầm dưới tác dụng của trường laser sóng điện từ cao tần thông qua thế vector $A(t) = (cE_0/\Omega) \cos(\Omega t)$. Hệ thống Hamiltonian bao gồm ba thành phần: năng lượng electron tự do trong mini vùng, năng lượng của trường phonon âm giam cầm và toán tử tương tác electron - phonon với hằng số tương tác $C_q^m$.
• Lý thuyết phương trình động lượng tử: Thiết lập phương trình vi phân mô tả tốc độ biến thiên số hạt phonon trung bình theo thời gian dựa trên giao hoán tử với Hamiltonian toàn phần, vượt qua các giới hạn của phương trình động cổ điển Boltzmann.
• Mô hình thống kê hạt dẫn: Áp dụng hàm phân bố Maxwell-Boltzmann cho hệ khí electron không suy biến ở nhiệt độ phòng và hàm phân bố bước nhảy Fermi-Dirac cho hệ khí electron suy biến ở nhiệt độ thấp hoặc mật độ hạt dẫn cao.
• Các khái niệm then chốt: Cấu trúc mini vùng năng lượng, hiệu ứng giam cầm lượng tử không gian một chiều, chuẩn xung lượng phonon, và quá trình hấp thụ phát xạ nhiều photon mô tả qua khai triển hàm Bessel loại một $J_l(z)$.

Phương pháp nghiên cứu

Để giải quyết bài toán tương tác phi tuyến phức tạp, tác giả lựa chọn phương pháp giải tích kết hợp mô phỏng số học lượng tử:

• Nguồn dữ liệu và thông số mô phỏng: Sử dụng bộ tham số chuẩn xác định cho vật liệu bán dẫn n-GaAs/p-GaAs gồm khối lượng hiệu dụng của electron $m = 0{,}067 m_0$, vận tốc âm $v_s \approx 5{,}37 \times 10^3 \text{ m/s}$, hằng số biến dạng âm học $\Lambda \approx 13{,}5 \text{ eV}$, và mật độ tinh thể $\rho \approx 5{,}32 \times 10^3 \text{ kg/m}^3$.
• Phương pháp phân tích giải tích: Chuyển đổi hệ phương trình vi phân toán tử sang miền tần số thông qua phép biến đổi Fourier, kết hợp tích phân đoạn nhiệt để khử các thành phần kỳ dị và áp dụng hệ thức Dirac cho các hàm delta năng lượng. Phương pháp phương trình động lượng tử được ưu tiên lựa chọn vì cho phép tính toán chính xác quá trình tương tác nhiều photon mà không bị giới hạn bởi lý thuyết nhiễu loạn bậc thấp.
• Quy trình tính toán số: Xây dựng thuật toán tính tích phân số đa lớp trên miền không gian xung lượng hai chiều ($k_x, k_y$) với cỡ lưới phân chia 10.000 điểm, khảo sát trên dải nhiệt độ từ 450 K đến 500 K và nồng độ pha tạp từ $10^{16} \text{ m}^{-3}$ đến $10^{18} \text{ m}^{-3}$.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình phân tích giải tích và mô phỏng số trên siêu mạng n-GaAs/p-GaAs đã mang lại các phát hiện cốt lõi:

• Tính chất cộng hưởng sắc nét theo tần số laser: Hiện tượng gia tăng sóng âm chỉ xuất hiện khi tần số sóng điện từ $\Omega$ vượt qua ngưỡng $1 \times 10^{13} \text{ Hz}$, đạt đỉnh cực đại tại tần số cộng hưởng $\Omega \approx 2 \times 10^{13} \text{ Hz}$. Khi tần số tăng lên ngưỡng $2{,}8 \times 10^{13} \text{ Hz}$, hệ số khuếch đại đổi dấu từ dương sang âm, chuyển hoàn toàn sang chế độ hấp thụ phonon âm với độ suy giảm đạt mức bão hòa ở vùng tần số cao.
• Ngưỡng kích hoạt biên độ điện trường: Trong trường hợp khí electron không suy biến, hệ số gia tăng bắt đầu nhận giá trị dương khi biên độ điện trường $E_0$ đạt khoảng $8{,}3 \times 10^5 \text{ V/m}$ và đạt giá trị cực đại tại $E_0 \approx 8{,}6 \times 10^5 \text{ V/m}$. Nếu biên độ trường vượt quá ngưỡng tối ưu này, hệ số gia tăng giảm dần về 0 do hiệu ứng bão hòa trường mạnh.
• Sự phụ thuộc phi tuyến vào cấu trúc siêu mạng và nồng độ pha tạp: Hệ số gia tăng phonon âm giam cầm đạt giá trị cực đại khi chu kỳ siêu mạng $d \approx 3 \times 10^{-9} \text{ m}$ (3 nm). Nồng độ pha tạp donor $n_D$ tối ưu được xác định tại mức $4{,}7 \times 10^{17} \text{ m}^{-3}$, tại đó hệ số khuếch đại cao hơn khoảng 45% so với mức pha tạp thông thường $10^{17} \text{ m}^{-3}$.
• Điều kiện khuếch đại trong hệ suy biến: Đối với khí electron suy biến, sự gia tăng phonon âm giam cầm đòi hỏi thỏa mãn đồng thời điều kiện biên độ điện trường $E_0$ trong dải $1{,}7 \times 10^8 \text{ V/m}$ đến $3{,}2 \times 10^8 \text{ V/m}$ cùng hệ thức tham số $A > B > 0$.

Thảo luận kết quả

Cơ chế vật lý của sự gia tăng phonon âm giam cầm bắt nguồn từ việc định luật bảo toàn năng lượng và xung lượng bị biến đổi sâu sắc khi có sự tham gia của photon laser. Trong cấu trúc siêu mạng pha tạp, các thế phụ tuần hoàn tạo ra các mini vùng năng lượng gián đoạn. Khi electron hấp thụ đồng thời $l$ photon năng lượng $l\hbar\Omega$, electron nhảy lên trạng thái kích thích và tái phát xạ kích thích ra các phonon âm giam cầm có cùng phương và pha.

So với bán dẫn khối 3D truyền thống – nơi mà sự gia tăng sóng âm diễn ra trên một dải tần số rộng và cường độ khuếch đại thấp do mật độ trạng thái trải dài – siêu mạng pha tạp thể hiện các đỉnh cộng hưởng hẹp nhưng cường độ lớn hơn từ 2 đến 3 lần nhờ hiệu ứng giam cầm lượng tử. Dữ liệu mô phỏng cho thấy mối quan hệ giữa hệ số gia tăng $\gamma(q)$ và số sóng $q$ có thể được biểu diễn trực quan qua đồ thị phổ 2D với hai điểm cực trị rõ rệt, tương ứng với quá trình chuyển đổi giữa hấp thụ và phát xạ phonon ở các mức số sóng $q \approx 8 \times 10^8 \text{ m}^{-1}$ và $q \approx 8 \times 10^9 \text{ m}^{-1}$.

Nhiệt độ môi trường đóng vai trò điều biến quan trọng. Khi nhiệt độ tăng từ 450 K lên 500 K, mật độ electron kích thích nhiệt tăng lên, làm biên độ đỉnh cộng hưởng gia tăng tương ứng khoảng 35%, chứng minh tiềm năng hoạt động bền bỉ của cơ cấu khuếch đại này ở dải nhiệt độ phòng và nhiệt độ cao.

Đề xuất và khuyến nghị

Dựa trên các kết quả tính toán lý thuyết và mô phỏng số, luận văn đề xuất bốn nhóm giải pháp kỹ thuật ứng dụng:

• Tối ưu hóa thiết kế hình học siêu mạng: Kỹ sư chế tạo cần sử dụng công nghệ epitaxy chùm phân tử (MBE) để chuẩn hóa chu kỳ cấu trúc màng mỏng n-GaAs/p-GaAs ở kích thước chính xác 3 nanomet với sai số dưới 0,1 nanomet. Nồng độ pha tạp donor cần được định lượng chính xác ở mức $4{,}7 \times 10^{17} \text{ m}^{-3}$ nhằm tối đa hóa mật độ dòng phonon âm khuếch đại trong thời gian thực hiện 6 đến 12 tháng.
• Hiệu chuẩn thông số nguồn kích thích laser: Nhóm nghiên cứu quang điện tử cần thiết lập nguồn phát laser terahertz hoạt động tại tần số mục tiêu $2 \times 10^{13} \text{ Hz}$ và điều chỉnh cường độ điện trường trong khoảng $8{,}3 \times 10^5 \text{ V/m}$ đến $8{,}6 \times 10^5 \text{ V/m}$ để đạt hiệu suất chuyển đổi năng lượng quang - âm cao nhất, hoàn thành thử nghiệm trong vòng 6 tháng.
• Tích hợp hệ thống kiểm soát nhiệt độ linh kiện: Do hệ số gia tăng phonon phụ thuộc mạnh vào nhiệt độ và đạt hiệu quả cao trong vùng 480 K đến 500 K, các nhà sản xuất linh kiện bán dẫn cần tích hợp module vi nhiệt điện (micro-thermoelectric) để duy trì dải nhiệt độ làm việc tối ưu này trong vòng 3 đến 6 tháng.
• Phát triển nguyên mẫu nguồn phát sóng âm lượng tử SASER: Các viện nghiên cứu vật lý ứng dụng cần phối hợp với các doanh nghiệp công nghệ cao xây dựng mô hình thử nghiệm SASER dựa trên siêu mạng pha tạp, đặt mục tiêu nâng cao hệ số khuếch đại âm học lên 40% so với linh kiện bán dẫn khối trong lộ trình 18 đến 24 tháng.

Đối tượng nên tham khảo luận văn

Nội dung và phương pháp trong luận văn mang lại giá trị thực tiễn cho nhiều nhóm chuyên môn:

• Nhà nghiên cứu vật lý lý thuyết và tính toán: Cung cấp khung phương trình động lượng tử hoàn chỉnh và thuật toán giải tích xử lý tán xạ đa hạt trong cấu trúc thấp chiều, hỗ trợ mở rộng nghiên cứu sang dây lượng tử và chấm lượng tử.
• Kỹ sư R&D công nghệ bán dẫn và vật liệu nano: Cung cấp bảng thông số định lượng chính xác về chu kỳ siêu mạng, nồng độ pha tạp và cường độ điện trường để thiết kế các cấu trúc màng mỏng nhân tạo n-GaAs/p-GaAs.
• Chuyên gia phát triển thiết bị âm điện tử và SASER: Nắm bắt quy luật cộng hưởng tần số và biên độ trường ngoài để chế tạo các đầu dò âm học độ nhạy cao, thiết bị tạo ảnh y sinh bằng sóng âm tần số siêu cao.
• Học viên cao học và nghiên cứu sinh chuyên ngành Vật lý: Tài liệu tham khảo chuẩn mực về phương pháp áp dụng toán tử sinh hủy, hàm phân bố thống kê và biến đổi Fourier trong giải quyết các bài toán động học lượng tử phức tạp.

Câu hỏi thường gặp

Siêu mạng pha tạp n-GaAs/p-GaAs có ưu điểm gì nổi bật so với siêu mạng thành phần?

Siêu mạng pha tạp được tạo thành từ cùng một loại bán dẫn nền nhưng biến điệu nồng độ pha tạp donor và acceptor xen kẽ. Cấu trúc này giúp loại bỏ sự không tương thích mạng tinh thể giữa các lớp, đồng thời cho phép tinh chỉnh linh hoạt độ sâu hố thế và tần số plasma $\omega_p$ thông qua việc kiểm soát mật độ hạt dẫn pha tạp từ $10^{16} \text{ m}^{-3}$ đến $10^{18} \text{ m}^{-3}$.

Tại sao hiện tượng gia tăng sóng âm chỉ xảy ra trong dải tần số laser nhất định?

Sự gia tăng sóng âm là quá trình cộng hưởng lượng tử đòi hỏi thỏa mãn đồng thời định luật bảo toàn năng lượng và xung lượng khi có sự tham gia của photon. Tại tần số khoảng $2 \times 10^{13} \text{ Hz}$, năng lượng photon laser $l\hbar\Omega$ bù trừ chính xác khoảng cách giữa các mini vùng, kích thích phát xạ phonon mạnh nhất; nếu tần số vượt quá $2{,}8 \times 10^{13} \text{ Hz}$, điều kiện cộng hưởng bị phá vỡ dẫn đến hấp thụ ngược lại.

Cường độ điện trường laser tác động như thế nào đến hệ số khuếch đại phonon?

Biên độ điện trường $E_0$ quyết định đối số của hàm Bessel $J_l(z)$ mô tả xác suất tương tác đa photon. Khi điện trường nhỏ hơn $8{,}3 \times 10^5 \text{ V/m}$, hệ thống chủ yếu hấp thụ năng lượng. Khi đạt dải tối ưu $8{,}6 \times 10^5 \text{ V/m}$, xác suất phát xạ kích thích đạt cực đại, nhưng nếu điện trường quá lớn, các quá trình tán xạ bậc cao sẽ làm suy giảm hệ số gia tăng về 0.

Khí electron suy biến và không suy biến khác nhau như thế nào về điều kiện gia tăng phonon?

Trong khí electron không suy biến ở nhiệt độ cao, hạt dẫn phân bố theo hàm Boltzmann liên tục nên điều kiện khuếch đại phụ thuộc trực tiếp vào gradient nhiệt độ và số sóng $q$. Ngược lại, trong khí electron suy biến, bề mặt Fermi sắc nét đòi hỏi điều kiện ngặt nghèo hơn về biên độ trường $E_0$ từ $1{,}7 \times 10^8 \text{ V/m}$ đến $3{,}2 \times 10^8 \text{ V/m}$ cùng quan hệ hai tham số tích phân $A > B > 0$.

Kết quả nghiên cứu có thể ứng dụng trong những lĩnh vực công nghệ nào?

Kết quả của luận văn là tiền đề trực tiếp để chế tạo máy phát sóng âm lượng tử (SASER) phát chùm phonon kết hợp ở tần số terahertz, vi mạch xử lý tín hiệu âm - quang tích hợp trên chip, và các hệ thống chẩn đoán không phá hủy cấu trúc nano với độ phân giải dưới 10 nanomet.

Kết luận

Luận văn đã giải quyết trọn vẹn và tường minh bài toán động học lượng tử của phonon âm trong vật liệu cấu trúc thấp chiều:

• Xây dựng thành công hệ phương trình động lượng tử cho phonon âm giam cầm trong siêu mạng pha tạp dưới tác dụng của trường laser mạnh.
• Thiết lập biểu thức giải tích tổng quát xác định hệ số gia tăng sóng âm cho cả hai trường hợp khí electron suy biến và không suy biến.
• Xác định chính xác các giá trị thông số tối ưu: tần số laser cộng hưởng $2 \times 10^{13} \text{ Hz}$, cường độ trường cực đại $8{,}6 \times 10^5 \text{ V/m}$, chu kỳ siêu mạng 3 nanomet và nồng độ pha tạp $4{,}7 \times 10^{17} \text{ m}^{-3}$.
• Chứng minh tính ưu việt của hiệu ứng kích thước lượng tử trong việc nâng cao hệ số khuếch đại âm học so với vật liệu bán dẫn khối truyền thống.
• Đề xuất lộ trình nghiên cứu thực nghiệm và chuyển giao công nghệ chế tạo linh kiện SASER trong giai đoạn từ 12 đến 24 tháng tới.

Đóng góp lớn nhất của công trình là lấp đầy khoảng trống lý thuyết về phonon âm giam cầm trong siêu mạng pha tạp, mở ra hướng nghiên cứu tiếp theo về ảnh hưởng của từ trường ngoài và thế giam cầm đa chiều. Quý độc giả và các nhóm nghiên cứu quan tâm có thể khai thác toàn văn tài liệu để phục vụ cho các dự án phát triển vật liệu bán dẫn tiên tiến.
