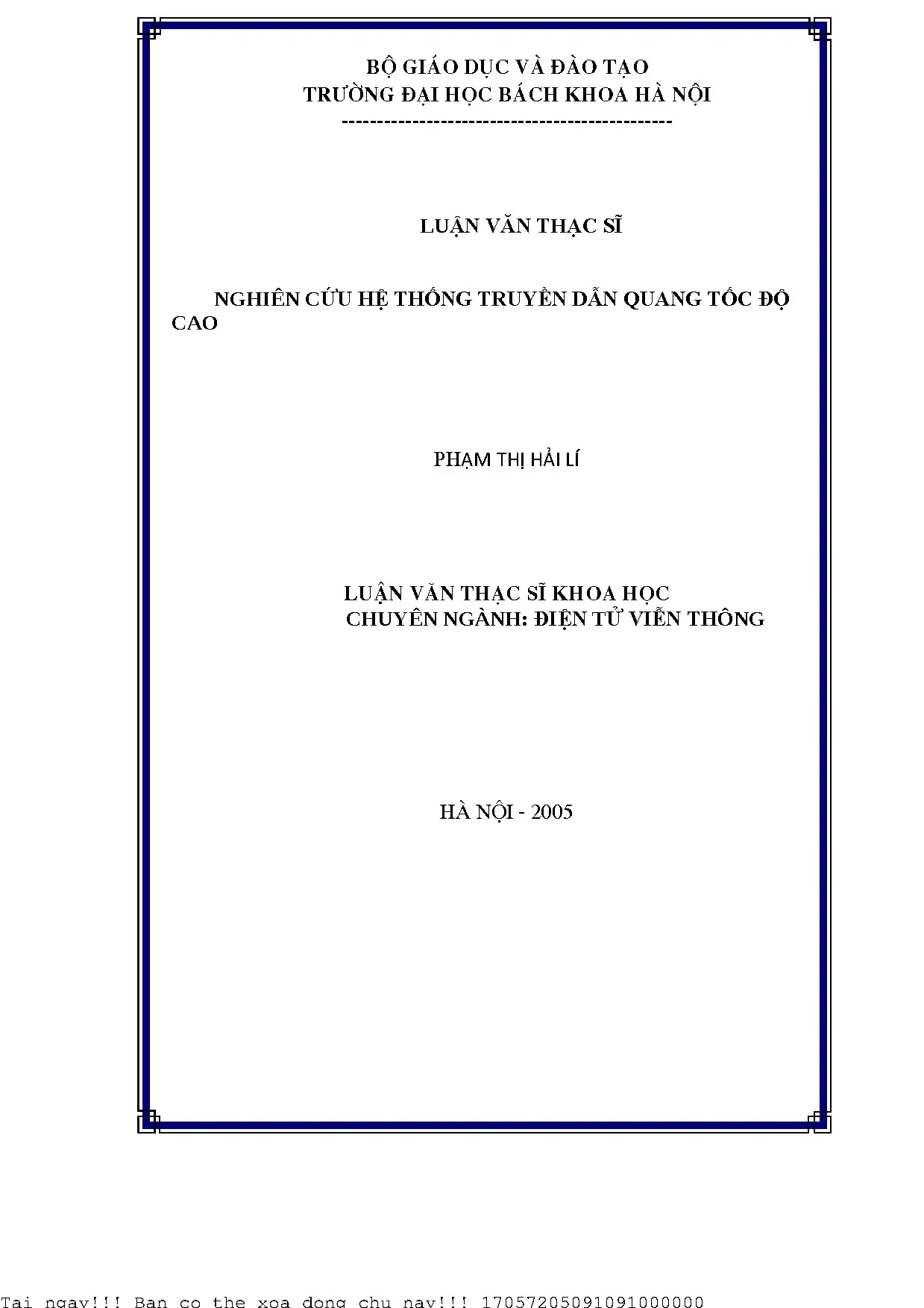

Nghiên Cứu Hệ Thống Truyền Dẫn Quang Tốc Độ Cao Tại Trường Đại Học Bách Khoa Hà Nội

Nghiên cứu hệ thống truyền dẫn quang tốc độ cao giúp nâng cao hiệu suất mạng, tối ưu hóa băng thông và cải thiện chất lượng dịch vụ.

• Tác giả: Phạm Thị Hải Lí
• Người hướng dẫn: PGS – TS. Đỗ Xuân Thụ
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Điện Tử Viễn Thông
• Đề tài: Nghiên Cứu Hệ Thống Truyền Dẫn Quang Tốc Độ Cao
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2005
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI NÓI ĐẦU
• 1. CHƯƠNG 1: SỢI DẪN QUANG DÙNG TRONG HỆ THỐNG QUANG TỐC ĐỘ CAO
• 1.1. Các sợi quang đơn mode dùng trong hệ thống quang tốc độ cao
• 1.2. Suy hao tín hiệu truyền trong sợi quang
• 1.3. Hấp thụ tín hiệu trong sợi dẫn quang
• 1.4. Suy hao do tán xạ
• 1.5. Suy hao uốn cong sợi
• 1.6. Tán sắc tín hiệu truyền trong sợi quang
• 1.6.1. Tán sắc vật liệu
• 1.6.2. Tán sắc dẫn sóng
• 1.6.3. Tán sắc vận tốc nhóm
• 1.6.4. Tán sắc bậc cao
• 1.6.5. Tán sắc phân cực mode
• 2. CHƯƠNG 2: NGUỒN PHÁT VÀ NGUỒN THU QUANG TRONG HỆ THỐNG THÔNG TIN QUANG TỐC ĐỘ CAO
• 2.1. Nguồn phát quang dùng cho hệ thống 40Gbit/s
• 2.2. Laser phản hồi phân tán DFB
• 2.3. Phương thức điều chế nguồn phát hệ thống 40Gb/s
• 2.4. Bộ thu quang dùng cho hệ thống quang 40Gbit/s
• 3. CHƯƠNG 3: KHUẾCH ĐẠI QUANG SỢI EDFA DÙNG TRONG HỆ THỐNG THÔNG TIN QUANG TỐC ĐỘ CAO
• 3.1. Cấu trúc và nguyên lý hoạt động
• 3.2. Các đặc tính cơ bản của EDFA
• 3.2.1. Hệ số khuếch đại
• 3.2.2. Bão hoà hệ số khuếch đại
• 3.2.3. Hấp thụ và bức xạ giữa các phần
• 3.2.4. Các phương trình tốc độ hạt mang và khuếch đại
• 3.2.5. Độ dài tối ưu của EDFA
• 3.2.6. Tạp âm và hệ số tạp âm
• 3.2.7. Các ứng dụng của EDFA
• 3.3. Bộ khuếch đại công suất (BA_Booster Amplifier)
• 3.4. Tiền khuếch đại (PA: Pre-Amplifier)
• 3.5. Khuếch đại đường dây (LA-Line Amplifier)
• 3.6. Lựa chọn hệ thống sử dụng EDFA
• 4. CHƯƠNG 4: ẢNH HƯỞNG CỦA TÁN SẮC PHI TUYẾN ĐẾN CHẤT LƯỢNG CỦA HỆ THỐNG THÔNG TIN QUANG 40 Gb/s VÀ GIẢI PHÁP BÙ TÁN SẮC
• 4.1. Ảnh hưởng của tán sắc đến hệ thống
• 4.2. Các xung Gaussian bị lệch tần (chirp)
• 4.3. Tán sắc giới hạn tốc độ truyền dẫn
• 4.4. Ảnh hưởng của chirp tần số
• 4.5. Các kỹ thuật bù tán sắc
• 4.5.1. Bù tán sắc bằng sợi tán sắc cao
• 4.5.2. Kỹ thuật bù trước
• 4.6. Ảnh hưởng của các hiệu ứng phi tuyến đến hệ thống thông tin quang
• 4.6.1. Các hiệu ứng liên quan đến hiệu ứng KERR
• 4.6.2. Hiệu ứng Cross-Phase Modulation (XPM)
• 4.6.3. Hiệu ứng Four-Wave Mixing (FWM)
• 4.6.4. Các hiệu ứng liên quan đến tán xạ
• 5. CHƯƠNG 5: HỆ THỐNG TRUYỀN DẪN QUANG 40 Gb/s
• 5.1. Sơ lược về hệ thống
• 5.2. Phương pháp đánh giá hoạt động của hệ thống
• 5.3. Hệ thống truyền dẫn 40Gb/s RZ trên tuyến có độ tán sắc được quản lý (DM line)
• 5.4. Giải pháp xung ổn định (DM soliton)
• 5.5. Các đặc trưng truyền dẫn của hệ thống 40Gb/s với giải pháp xung DM
• 5.6. Hệ thống truyền dẫn 40Gb/s RZ với điều chế đồng bộ thông thường
• 5.7. Cấu trúc hệ thống 40Gb/s sử dụng giải pháp điều chế đồng bộ thông thường
• 5.8. Đặc trưng của hệ thống truyền dẫn 40Gb/s với điều chế đồng bộ thông thường
• 5.9. Hệ thống truyền dẫn RZ 40Gb/s với điều chế đồng bộ cải tiến
• 5.10. Cấu trúc của hệ thống 40Gb/s sử dụng công nghệ điều chế đồng bộ cải tiến
• 5.11. Đặc trưng truyền dẫn của hệ thống 40Gb/s với điều chế đồng bộ cải tiến
• 6. CHƯƠNG 6: ẢNH HƯỞNG CỦA CÁC DẠNG ĐIỀU CHẾ ĐẾN HỆ THỐNG TRUYỀN DẪN QUANG TỐC ĐỘ CAO
• 6.1. Ảnh hưởng của các dạng điều chế trong các sợi quang khác nhau
• 6.2. Giản đồ của hệ thống
• 6.3. Các kết quả mô phỏng
• 6.4. Ảnh hưởng của dạng điều chế trên các hệ thống quang được quản lý tán sắc
• 6.5. Thiết lập hệ thống và mô hình toán học
• 6.6. Kết quả mô phỏng và thảo luận
• 6.6.1. Ảnh hưởng của nhiễu ASE
• 7. CHƯƠNG 7: BÀI TOÁN MÔ PHỎNG HỆ THỐNG TRUYỀN DẪN QUANG
• 7.1. Sơ đồ thuật toán của chương trình
• 7.2. Các chức năng chính của phần mềm
• 7.3. Các form chính của phần mềm
• 7.4. Các hàm thiết kế chính
• CÁC TỪ VIẾT TẮT
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Nghiên Cứu Hệ Thống Truyền Dẫn Quang Tốc Độ Cao

Nghiên cứu hệ thống truyền dẫn quang tốc độ cao đang là một lĩnh vực trọng tâm tại Trường Đại học Bách Khoa Hà Nội, thu hút sự quan tâm của nhiều giảng viên Bách Khoa và sinh viên Bách Khoa. Sự phát triển vượt bậc của công nghệ quang và viễn thông đã thúc đẩy việc ứng dụng rộng rãi sợi quang trong nhiều lĩnh vực. Hệ thống thông tin quang hiện là một trong những hệ thống tiên tiến nhất. Cáp sợi quang được dự đoán sẽ là môi trường truyền dẫn lý tưởng trong tương lai. Nghiên cứu này tập trung vào việc khám phá các công nghệ và kỹ thuật mới nhất để tăng tốc độ truyền dữ liệu, giảm tổn hao tín hiệu, và tối ưu hóa hiệu suất của mạng quang. Mục tiêu là xây dựng các giải pháp truyền dẫn quang hiệu quả, đáp ứng nhu cầu ngày càng tăng của 5G, 6G, và các ứng dụng Internet vạn vật (IoT), điện toán đám mây, trí tuệ nhân tạo (AI), học máy (Machine Learning).

1.1. Lịch sử phát triển mạng truyền dẫn quang tại Bách Khoa Hà Nội

Các thế hệ mạng quang đã phát triển từ những năm 1980, bắt đầu với tốc độ thấp và khoảng cách truyền dẫn ngắn. Hiện nay, các hệ thống truyền dẫn quang đã đạt tốc độ hàng chục Gb/s và khoảng cách hàng nghìn km nhờ vào công nghệ khuếch đại quang và ghép kênh theo bước sóng (WDM). Trường Đại học Bách Khoa Hà Nội đã có những đóng góp quan trọng trong việc nghiên cứu và phát triển các thế hệ mạng quang này, với nhiều đề tài nghiên cứu và báo cáo khoa học được công bố trên các tạp chí khoa học uy tín.

1.2. Vai trò của truyền dẫn quang tốc độ cao trong kỷ nguyên số

Trong kỷ nguyên số, nhu cầu về băng thông và tốc độ truyền dữ liệu ngày càng tăng cao. Các ứng dụng như IoT, điện toán đám mây, và AI đòi hỏi hạ tầng mạng quang mạnh mẽ và ổn định. Hệ thống truyền dẫn quang tốc độ cao đóng vai trò then chốt trong việc đáp ứng các yêu cầu này, mang lại hiệu quả kinh tế và kỹ thuật vượt trội so với các công nghệ truyền dẫn khác.

II. Thách Thức Trong Truyền Dẫn Quang Tốc Độ Cao Nghiên Cứu Chuyên Sâu

Mặc dù hệ thống truyền dẫn quang mang lại nhiều ưu điểm, vẫn còn nhiều thách thức cần giải quyết để khai thác tối đa tiềm năng của nó. Các vấn đề như tổn hao tín hiệu, tán sắc, nhiễu, và méo dạng tín hiệu có thể làm giảm hiệu suất và độ tin cậy của hệ thống. Đặc biệt, ở tốc độ cao, các hiệu ứng phi tuyến trở nên đáng kể, gây ra nhiều khó khăn trong việc thiết kế và vận hành mạng quang. Các nhà nghiên cứu khoa học tại Trường Đại học Bách Khoa Hà Nội đang nỗ lực tìm kiếm các giải pháp để vượt qua những thách thức này, bao gồm việc phát triển các kỹ thuật điều chế tín hiệu tiên tiến, các phương pháp mã hóa kênh hiệu quả, và các thuật toán bù tán sắc thông minh.

2.1. Ảnh hưởng của tán sắc và các hiệu ứng phi tuyến tới tín hiệu

Tán sắc và các hiệu ứng phi tuyến như SPM (Self-Phase Modulation), XPM (Cross-Phase Modulation), và FWM (Four-Wave Mixing) có thể gây ra méo dạng tín hiệu và làm giảm SNR (Signal-to-Noise Ratio). Các nghiên cứu tại Bách Khoa Hà Nội tập trung vào việc phân tích và mô hình hóa các hiệu ứng này để đưa ra các biện pháp giảm thiểu ảnh hưởng của chúng.

2.2. Các yếu tố gây tổn hao tín hiệu trong hệ thống truyền dẫn quang

Tổn hao tín hiệu có thể do nhiều yếu tố gây ra, bao gồm hấp thụ, tán xạ, và uốn cong sợi. Việc sử dụng sợi quang chất lượng cao và các kỹ thuật khuếch đại quang như EDFA (Erbium-Doped Fiber Amplifier) là rất quan trọng để giảm tổn hao tín hiệu và tăng khoảng cách truyền dẫn.

2.3. Khó khăn trong việc duy trì chất lượng tín hiệu ở tốc độ cao

Khi tốc độ truyền dữ liệu tăng lên, việc duy trì chất lượng tín hiệu trở nên khó khăn hơn. Các kỹ thuật điều chế và mã hóa phức tạp hơn, cùng với các giải pháp FEC (Forward Error Correction), cần được sử dụng để đảm bảo BER (Bit Error Rate) nằm trong giới hạn cho phép.

III. Phương Pháp Điều Chế và Mã Hóa Kênh Tối Ưu Hóa Tốc Độ Cao

Các kỹ thuật điều chế tín hiệu và mã hóa kênh đóng vai trò quan trọng trong việc tăng tốc độ truyền dữ liệu và cải thiện hiệu suất của hệ thống truyền dẫn quang. Các nhà nghiên cứu tại Trường Đại học Bách Khoa Hà Nội đang nghiên cứu và phát triển các phương pháp điều chế tiên tiến như PAM (Pulse Amplitude Modulation), QAM (Quadrature Amplitude Modulation), và CO-OFDM (Coherent Optical Orthogonal Frequency Division Multiplexing). Đồng thời, việc áp dụng các kỹ thuật mã hóa kênh hiệu quả giúp giảm BER và tăng cường khả năng chống nhiễu.

3.1. So sánh các kỹ thuật điều chế tín hiệu PAM QAM và CO OFDM

Các kỹ thuật PAM, QAM, và CO-OFDM có những ưu điểm và nhược điểm riêng. CO-OFDM thường được sử dụng trong các hệ thống truyền dẫn quang đường dài nhờ khả năng chống lại các hiệu ứng tán sắc và phi tuyến tốt hơn. PAM và QAM có thể đơn giản hơn trong triển khai, nhưng có thể nhạy cảm hơn với các hiệu ứng này.

3.2. Ứng dụng mã hóa kênh FEC để giảm BER trong hệ thống quang

FEC là một kỹ thuật quan trọng để giảm BER trong hệ thống truyền dẫn quang. Các loại mã FEC khác nhau có các mức độ bảo vệ khác nhau, và việc lựa chọn mã FEC phù hợp là rất quan trọng để đạt được hiệu suất tối ưu.

3.3. Các phương pháp tiền xử lý tín hiệu để giảm thiểu méo dạng

Việc sử dụng các phương pháp tiền xử lý tín hiệu tại đầu phát, kết hợp với các thuật toán bù tán sắc tại đầu thu, giúp giảm thiểu méo dạng tín hiệu và cải thiện chất lượng tín hiệu.

IV. Nghiên Cứu Khuếch Đại Quang EDFA và Bù Tán Sắc Hiệu Quả Cao

Khuếch đại quang EDFA và các kỹ thuật bù tán sắc là những thành phần quan trọng trong hệ thống truyền dẫn quang tốc độ cao. EDFA giúp tăng cường công suất tín hiệu, cho phép truyền dẫn trên khoảng cách xa hơn. Các kỹ thuật bù tán sắc giúp giảm thiểu ảnh hưởng của tán sắc, cải thiện chất lượng tín hiệu. Trường Đại học Bách Khoa Hà Nội có các phòng thí nghiệm hiện đại và trang thiết bị tiên tiến để nghiên cứu và phát triển các giải pháp khuếch đại quang và bù tán sắc hiệu quả.

4.1. Tối ưu hóa cấu hình EDFA cho hệ thống truyền dẫn quang

Việc tối ưu hóa cấu hình EDFA bao gồm việc lựa chọn các tham số như công suất bơm, độ dài sợi, và loại sợi EDFA phù hợp. Các nghiên cứu tại Bách Khoa Hà Nội tập trung vào việc tìm ra các cấu hình EDFA tối ưu cho các ứng dụng khác nhau.

4.2. So sánh các kỹ thuật bù tán sắc Sợi tán sắc cao và bù trước

Bù tán sắc có thể được thực hiện bằng cách sử dụng sợi tán sắc cao hoặc bằng kỹ thuật bù trước. Mỗi kỹ thuật có những ưu điểm và nhược điểm riêng, và việc lựa chọn kỹ thuật phù hợp phụ thuộc vào yêu cầu của hệ thống.

4.3. Ứng dụng các thuật toán thích nghi để bù tán sắc động

Trong môi trường truyền dẫn thực tế, tán sắc có thể thay đổi theo thời gian. Việc sử dụng các thuật toán thích nghi giúp hệ thống tự động điều chỉnh để bù tán sắc động, đảm bảo chất lượng tín hiệu ổn định.

V. Kết Quả Nghiên Cứu và Ứng Dụng Thực Tiễn Tại Bách Khoa Hà Nội

Các kết quả nghiên cứu về hệ thống truyền dẫn quang tốc độ cao tại Trường Đại học Bách Khoa Hà Nội đã được công bố trên nhiều tạp chí khoa học và hội nghị khoa học uy tín. Một số ứng dụng thực tiễn của các nghiên cứu này bao gồm việc nâng cấp hạ tầng mạng quang cho các nhà cung cấp dịch vụ viễn thông, phát triển các hệ thống truyền dẫn quang cho các trung tâm dữ liệu, và ứng dụng trong các lĩnh vực như y tế từ xa và giáo dục trực tuyến. Các giảng viên Bách Khoa và sinh viên Bách Khoa luôn nỗ lực để đưa các nghiên cứu khoa học vào cuộc sống, góp phần vào sự phát triển của công nghệ viễn thông Việt Nam.

5.1. Các công trình nghiên cứu nổi bật về truyền dẫn quang tốc độ cao

Điểm qua các công trình nghiên cứu tiêu biểu, các đề tài nghiên cứu được đánh giá cao và có tính ứng dụng thực tiễn trong lĩnh vực truyền dẫn quang tại Trường Đại học Bách Khoa Hà Nội.

5.2. Ứng dụng trong nâng cấp hạ tầng mạng quang viễn thông

Mô tả cụ thể việc ứng dụng các kết quả nghiên cứu vào thực tế, như việc nâng cấp băng thông cho các tuyến cáp quang, cải thiện chất lượng dịch vụ Internet.

5.3. Phát triển hệ thống truyền dẫn quang cho trung tâm dữ liệu

Cách các nghiên cứu giúp xây dựng các hệ thống truyền dẫn quang hiệu quả, đáp ứng nhu cầu truyền tải dữ liệu lớn trong các trung tâm dữ liệu, hỗ trợ các dịch vụ đám mây và các ứng dụng khác.

VI. Tương Lai Nghiên Cứu Truyền Dẫn Quang Tốc Độ Cao Định Hướng

Hướng tới tương lai, nghiên cứu hệ thống truyền dẫn quang tốc độ cao tại Trường Đại học Bách Khoa Hà Nội sẽ tiếp tục tập trung vào việc khám phá các công nghệ mới như truyền dẫn quang không gian tự do, truyền dẫn quang lượng tử, và tích hợp trí tuệ nhân tạo vào mạng quang. Mục tiêu là xây dựng các mạng quang thông minh, linh hoạt, và an toàn, đáp ứng nhu cầu ngày càng cao của xã hội số. Đồng thời, việc hợp tác với các doanh nghiệp và các phòng thí nghiệm trên thế giới sẽ giúp đẩy nhanh quá trình chuyển giao công nghệ và đưa các nghiên cứu vào ứng dụng thực tiễn.

6.1. Nghiên cứu các công nghệ truyền dẫn quang mới nổi Không gian tự do lượng tử

Đi sâu vào các công nghệ tiên tiến đang được nghiên cứu, như truyền dẫn quang không gian tự do (Free-space optics - FSO) và truyền dẫn quang lượng tử (Quantum communication), cùng tiềm năng của chúng trong việc cách mạng hóa lĩnh vực viễn thông.

6.2. Tích hợp trí tuệ nhân tạo vào mạng quang để tối ưu hóa hiệu suất

Cách AI có thể được sử dụng để tự động cấu hình mạng, dự đoán và ngăn chặn các sự cố, và tối ưu hóa hiệu suất truyền dẫn.

6.3. Hợp tác quốc tế để đẩy mạnh nghiên cứu và chuyển giao công nghệ

Nhấn mạnh tầm quan trọng của việc hợp tác với các trường đại học, viện nghiên cứu và doanh nghiệp quốc tế để chia sẻ kiến thức, kinh nghiệm và nguồn lực, thúc đẩy sự phát triển của công nghệ truyền dẫn quang.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển nhanh chóng của công nghệ điện tử - viễn thông, hệ thống truyền dẫn quang tốc độ cao đã trở thành nền tảng quan trọng cho mạng thông tin hiện đại. Từ những năm 1980, các thế hệ mạng quang đã liên tục được cải tiến với tốc độ truyền dẫn tăng từ vài chục Mb/s lên đến hàng chục Gb/s, đặc biệt là hệ thống truyền dẫn quang 40 Gb/s được nghiên cứu sâu rộng nhằm đáp ứng nhu cầu băng thông ngày càng lớn. Theo báo cáo ngành, tốc độ truyền dẫn quang đã đạt đến mức 40 Gb/s và dự kiến sẽ tiếp tục tăng trong tương lai gần.

Luận văn tập trung nghiên cứu hệ thống truyền dẫn quang tốc độ cao, đặc biệt là hệ thống 40 Gb/s, với mục tiêu phân tích các thành phần chính như sợi quang đơn mode, nguồn phát và thu quang, bộ khuếch đại quang EDFA, cũng như ảnh hưởng của tán sắc và các hiệu ứng phi tuyến đến chất lượng truyền dẫn. Phạm vi nghiên cứu bao gồm các công nghệ và thiết bị sử dụng trong hệ thống truyền dẫn quang tại Việt Nam và trên thế giới, với thời gian nghiên cứu chủ yếu từ năm 1990 đến 2005.

Nghiên cứu có ý nghĩa quan trọng trong việc nâng cao hiệu suất và độ tin cậy của hệ thống truyền dẫn quang tốc độ cao, góp phần phát triển hạ tầng viễn thông hiện đại, đáp ứng nhu cầu truyền tải dữ liệu lớn trong các ứng dụng như internet băng rộng, truyền hình số và mạng di động thế hệ mới. Các chỉ số kỹ thuật như suy hao sợi quang thấp (khoảng 0,2 dB/km tại 1550 nm), hệ số khuếch đại EDFA trên 30 dB, và độ nhạy bộ thu quang cao được xem là các tiêu chuẩn đánh giá hiệu quả của hệ thống.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu sau:

• Lý thuyết truyền dẫn quang đơn mode: Phân tích các loại sợi quang đơn mode như SMF, DSF, NZ-DSF, đặc tính suy hao, tán sắc (vật liệu, dẫn sóng, vận tốc nhóm), và tán sắc phân cực mode (PMD). Các khái niệm chính bao gồm tán sắc tổng, tán sắc bậc cao, và ảnh hưởng của hiệu ứng phi tuyến như SPM, XPM, FWM.

• Mô hình khuếch đại quang EDFA: Cấu trúc và nguyên lý hoạt động của EDFA dựa trên pha tạp Erbium, các mức năng lượng của ion Er3+, quá trình bơm quang, hệ số khuếch đại, bão hòa khuếch đại và tạp âm. Các tham số quan trọng như mật độ ion, công suất bơm, chiều dài tối ưu của sợi pha tạp được phân tích chi tiết.

• Lý thuyết điều chế quang: So sánh các phương pháp điều chế trực tiếp và điều chế ngoài, tập trung vào bộ điều chế điện quang Mach-Zehnder và điều chế âm quang, với các đặc tính như băng thông, độ sâu điều chế, độ tuyến tính và suy hao.

• Khái niệm về nguồn phát và bộ thu quang: Đặc điểm của laser DFB, yêu cầu về nhiễu, phổ hẹp, công suất ra, và độ nhạy của bộ thu quang OEIC, MMIC, HIC trong hệ thống tốc độ cao.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp tổng hợp và phân tích tài liệu chuyên ngành, kết hợp với mô phỏng hệ thống truyền dẫn quang tốc độ cao. Cỡ mẫu nghiên cứu bao gồm các loại sợi quang, thiết bị laser, bộ khuếch đại EDFA và bộ thu quang được khảo sát qua các thông số kỹ thuật thực tế và mô hình toán học.

Phương pháp chọn mẫu dựa trên các thiết bị và công nghệ phổ biến trong ngành viễn thông hiện nay, ưu tiên các thiết bị có hiệu suất cao và được ứng dụng rộng rãi trong các hệ thống truyền dẫn tốc độ 40 Gb/s. Phân tích dữ liệu được thực hiện bằng mô hình toán học về tán sắc, khuếch đại quang và điều chế tín hiệu, kết hợp với các phần mềm mô phỏng chuyên dụng.

Timeline nghiên cứu kéo dài trong khoảng 1 năm, bao gồm các giai đoạn thu thập tài liệu, phân tích lý thuyết, mô phỏng và đánh giá kết quả thực nghiệm.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Đặc tính sợi quang đơn mode: Sợi NZ-DSF có tán sắc nhỏ nhưng khác không (0,1 đến 6 ps/km.nm tại 1530-1565 nm), giúp giảm hiệu ứng phi tuyến như FWM, phù hợp cho hệ thống WDM tốc độ cao. Suy hao sợi quang đạt mức thấp nhất khoảng 0,22 dB/km tại 1550 nm, giúp tăng cự ly truyền dẫn.

2. Nguồn phát quang và điều chế: Laser DFB với dòng ngưỡng thấp, phổ hẹp và ổn định bước sóng (0,1 nm/°C) được sử dụng làm nguồn phát cho hệ thống 40 Gb/s. Phương pháp điều chế ngoài Mach-Zehnder cho phép băng thông rộng, độ sâu điều chế cao và độ tuyến tính tốt, giảm thiểu hiện tượng chirp và méo tín hiệu.

3. Khuếch đại quang EDFA: Hệ số khuếch đại EDFA đạt từ 30 đến 40 dB với công suất đầu ra bão hòa lên đến hàng trăm mW. Chiều dài tối ưu của sợi pha tạp Erbium khoảng vài chục mét, tùy thuộc công suất bơm (6-7 mW) và bước sóng bơm (980 nm hoặc 1480 nm). EDFA giúp truyền tín hiệu quang đến hàng nghìn km mà không cần tái tạo điện.

4. Ảnh hưởng của tán sắc và hiệu ứng phi tuyến: Tán sắc vận tốc nhóm và tán sắc phân cực mode (PMD) là các yếu tố giới hạn tốc độ và cự ly truyền dẫn. Hiệu ứng phi tuyến như SPM, XPM, FWM gây méo tín hiệu và xuyên nhiễu, đặc biệt nghiêm trọng ở tốc độ 40 Gb/s. Giải pháp bù tán sắc bằng sợi tán sắc cao và kỹ thuật bù trước giúp cải thiện chất lượng tín hiệu.

Thảo luận kết quả

Kết quả nghiên cứu cho thấy việc lựa chọn loại sợi quang phù hợp (NZ-DSF) và sử dụng EDFA với công suất bơm tối ưu là yếu tố then chốt để đạt được hiệu suất truyền dẫn cao. So với các nghiên cứu trước đây, việc áp dụng kỹ thuật điều chế ngoài Mach-Zehnder giúp giảm thiểu nhiễu và méo tín hiệu, nâng cao tỷ lệ lỗi bit (BER) thấp hơn 10^-9.

Biểu đồ thể hiện mối quan hệ giữa chiều dài sợi pha tạp và hệ số khuếch đại cho thấy chiều dài tối ưu giúp tận dụng tối đa công suất bơm, tránh hiện tượng bão hòa khuếch đại. Bảng so sánh các loại sợi quang minh họa ưu điểm vượt trội của NZ-DSF về tán sắc và suy hao so với SMF và DSF.

Ngoài ra, việc quản lý tán sắc và hiệu ứng phi tuyến là thách thức lớn trong hệ thống 40 Gb/s, đòi hỏi các giải pháp kỹ thuật như bù tán sắc chủ động và thiết kế hệ thống điều chế phù hợp. Kết quả này phù hợp với các báo cáo ngành và nghiên cứu quốc tế về truyền dẫn quang tốc độ cao.

Đề xuất và khuyến nghị

1. Tăng cường sử dụng sợi NZ-DSF trong hệ thống truyền dẫn quang tốc độ cao: Động từ hành động là "triển khai", mục tiêu giảm thiểu tán sắc và hiệu ứng phi tuyến, thời gian thực hiện trong vòng 1-2 năm, chủ thể thực hiện là các nhà mạng và nhà cung cấp hạ tầng viễn thông.

2. Ứng dụng công nghệ EDFA với công suất bơm và chiều dài sợi tối ưu: Đề xuất "tối ưu hóa" công suất bơm laser 980 nm hoặc 1480 nm và chiều dài sợi pha tạp để đạt hiệu suất khuếch đại cao nhất, giảm chi phí vận hành, thực hiện trong 12 tháng, chủ thể là các nhà sản xuất thiết bị và kỹ sư hệ thống.

3. Phát triển và áp dụng bộ điều chế ngoài Mach-Zehnder cho nguồn phát quang: Khuyến nghị "ứng dụng" kỹ thuật điều chế ngoài để giảm méo tín hiệu và tăng băng thông, thời gian triển khai 6-12 tháng, chủ thể là các nhà nghiên cứu và nhà sản xuất thiết bị quang điện tử.

4. Triển khai các giải pháp bù tán sắc chủ động và kỹ thuật bù trước: Động từ "triển khai" nhằm cải thiện chất lượng tín hiệu và mở rộng cự ly truyền dẫn, thời gian thực hiện 1 năm, chủ thể là các nhà mạng và đơn vị nghiên cứu phát triển.

5. Nâng cao đào tạo và nghiên cứu chuyên sâu về hiệu ứng phi tuyến trong truyền dẫn quang: Đề xuất "tăng cường" đào tạo chuyên môn và nghiên cứu ứng dụng để phát triển các giải pháp kỹ thuật mới, thời gian liên tục, chủ thể là các trường đại học và viện nghiên cứu.

Đối tượng nên tham khảo luận văn

1. Các kỹ sư và chuyên gia viễn thông: Nghiên cứu giúp hiểu rõ về đặc tính sợi quang, thiết bị khuếch đại và điều chế, từ đó thiết kế và vận hành hệ thống truyền dẫn quang tốc độ cao hiệu quả.

2. Nhà sản xuất thiết bị quang điện tử: Tham khảo để phát triển các sản phẩm laser, bộ điều chế, bộ thu quang và EDFA phù hợp với yêu cầu kỹ thuật của hệ thống 40 Gb/s.

3. Các nhà nghiên cứu và sinh viên chuyên ngành điện tử viễn thông: Tài liệu cung cấp nền tảng lý thuyết và thực tiễn về truyền dẫn quang, hỗ trợ nghiên cứu và phát triển công nghệ mới.

4. Các nhà hoạch định chính sách và quản lý mạng viễn thông: Hiểu rõ xu hướng công nghệ và các yếu tố kỹ thuật ảnh hưởng đến hiệu quả mạng, từ đó đưa ra các quyết định đầu tư và phát triển hạ tầng phù hợp.

Câu hỏi thường gặp

1. Tại sao sợi NZ-DSF được ưu tiên sử dụng trong hệ thống truyền dẫn quang tốc độ cao?
   Sợi NZ-DSF có tán sắc nhỏ nhưng khác không, giúp giảm hiệu ứng phi tuyến như FWM và SPM, đồng thời duy trì suy hao thấp khoảng 0,22 dB/km tại 1550 nm, phù hợp cho các hệ thống WDM tốc độ cao và cự ly dài.

2. Laser DFB có ưu điểm gì so với các loại laser khác trong hệ thống 40 Gb/s?
   Laser DFB có phổ hẹp, ổn định bước sóng (0,1 nm/°C), dòng ngưỡng thấp và đáp ứng tuyến tính tốt, giúp giảm nhiễu pha và méo tín hiệu, từ đó nâng cao chất lượng truyền dẫn.

3. EDFA hoạt động như thế nào và tại sao lại quan trọng trong truyền dẫn quang?
   EDFA sử dụng sợi quang pha tạp Erbium được bơm quang để khuếch đại tín hiệu quang mà không cần chuyển đổi sang tín hiệu điện, giúp tăng cự ly truyền dẫn lên hàng nghìn km với hệ số khuếch đại 30-40 dB và công suất đầu ra hàng trăm mW.

4. Ảnh hưởng của tán sắc và hiệu ứng phi tuyến đến hệ thống truyền dẫn quang là gì?
   Tán sắc làm dãn xung tín hiệu, gây méo và lỗi bit, còn hiệu ứng phi tuyến như SPM, XPM, FWM gây xuyên nhiễu và méo pha, làm giảm chất lượng tín hiệu, đặc biệt nghiêm trọng ở tốc độ 40 Gb/s.

5. Giải pháp bù tán sắc nào hiệu quả cho hệ thống 40 Gb/s?
   Các kỹ thuật bù tán sắc bằng sợi tán sắc cao, bù trước và quản lý tán sắc trên tuyến truyền giúp giảm méo tín hiệu và tăng cự ly truyền dẫn, đồng thời kết hợp với thiết kế hệ thống điều chế phù hợp để tối ưu hiệu suất.

Kết luận

• Hệ thống truyền dẫn quang tốc độ cao 40 Gb/s đòi hỏi sự kết hợp tối ưu giữa sợi quang NZ-DSF, nguồn phát laser DFB và bộ khuếch đại EDFA để đạt hiệu suất truyền dẫn cao và ổn định.
• EDFA với công suất bơm và chiều dài sợi pha tạp tối ưu giúp khuếch đại tín hiệu hiệu quả, giảm thiểu nhu cầu tái tạo điện trên tuyến truyền.
• Quản lý tán sắc và hiệu ứng phi tuyến là yếu tố then chốt để duy trì chất lượng tín hiệu và mở rộng cự ly truyền dẫn.
• Các kỹ thuật điều chế ngoài Mach-Zehnder được khuyến nghị sử dụng để giảm méo tín hiệu và tăng băng thông truyền dẫn.
• Nghiên cứu mở ra hướng phát triển các giải pháp kỹ thuật và thiết bị mới, góp phần nâng cao năng lực mạng truyền dẫn quang trong tương lai gần.

Các nhà mạng và nhà nghiên cứu nên triển khai thử nghiệm các công nghệ và giải pháp đề xuất, đồng thời tiếp tục nghiên cứu sâu về hiệu ứng phi tuyến và bù tán sắc để nâng cao hiệu quả hệ thống truyền dẫn quang tốc độ cao.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: SỢI DẪN QUANG DÙNG TRONG HỆ THỐNG QUANG TỐC ĐỘ CAO 1.Các sợi quang đơn mode dùng trong hệ thống quang tốc độ cao. Khi phân tích các sợi quang ta thấy rằng sợi đơn mode có suy hao nhỏ và có băng tần rất lớn. Điều đó khẳng định vai trò và năng lực của nó trong mạng viễn thông hiện đại và trong tương lai. Tuy nhiên để nâng cao hơn nữa khả năng sử dụng sợi đơn mode thông thường người ta tiếp tục thay đổi một số tham số trong cấu trúc sợi này.

Nhờ tối ưu hoá sợi đơn mode, công nghệ quang sợi đã cho ra đã cho ra đời một loại sợi mới có suy hao rất nhỏ, có chất lượng truyền dẫn tốt hơn, tích băng tần cự li lớn và có tuổi thọ cao sẽ đáp ứng được yêu cầu cao của những hệ thống truyền dẫn tốc độ cao. Có thể nhận thấy rằng có thể tạo được các loại sợi quang dẫn mới khi thay đổi mặt cắt chỉ số chiết suất của lõi sợi. Cho tới nay người ta đã thiết kế và chế tạo hai loại sợi quang mới dùng khá hiệu quả trong các hệ thống thông tin quang dựa theo nguyên tắc trên, đó là sợi quang đơn mode tán sắc dịch chuyển DSF( Dispertion-Shifted Fiber) và sợi đơn mode tán sắc dịch chuyển không bằng không hay tán sắc dịch chuyển khác không NZ-DSF( Non-Zero Dispersion- Shifted Fiber). Sợi DSF là sợi quang đơn mode có bước sóng λo nằm trong vùng bước sóng bước sóng 1550 nm (1525nm- 1575nm) mà tại đó giá trị tán sắc bằng không , và sợi này được sử dụng tối ưu cho các bước sóng nằm xung quanh 1550nm.

Do sợi quang đơn mode DSF có cả suy hao nhỏ giống như sợi đơn mode SMF thông thường và tán sắc cũng nhỏ cho nên rất có hiệu quả trong việc ứng dụng vào các hệ thống thông tin quang hoạt động ở vùng bước sóng 1550nm hoặc là các hệ thống sử dụng khuyếch đại quang sợi pha tạp Erbium EDFA(Erbium-Doped Fiber Amplifier), trong đó hiệu quả nhất là đối với các hệ thống đơn kênh quang. Như vậy, nhờ loại sợi này mà ta có thể xây dựng được các hệ thống thông tin quang có tốc độ cao, cự ly xa chẳng hạn như các hệ thống thông tin cáp quang biển. Sợi NZ-DSF là sợi quang đơn mode có giá trị tán sắc mà giá trị tuyệt đối của nó nhỏ nhưng không bằng không trong vùng bước sóng 1550nm, bước sóng mà tại đó tán sắc bằng không nằm ở ngoài vùng bước sóng 1500nm – 1600nm. Sợi này được coi là tối ưu trong các hệ thống thông tin quang hoạt động tại các bước sóng nằm trong vùng bước sóng 1500nm- 1600nm, khi kỹ thuật ghép kênh quang theo bước sóng trên 1 sợi quang, lúc này phi tuyến của sợi quang lại cần 6 Hệ thống truyền dẫn quang tốc độ cao phải xem xét kĩ lưỡng.

Đáp ứng phi tuyến này gây ra thêm một loạt các hiệu ứng phi tuyến như hiệu ứng trộn bốn sóng FWM( Four Wave Mixing), tự điều chế pha SPM(Self Phase Modulation). Trong các hiệu ứng này, hiệu ứng FWM gây ra nhiều phức tạp hơn cả. Do hiệu suất của hiệu ứng FWM phụ thuộc vào tán sắc của sợi quang cho nên sợi tán sắc dịch chuyển DSF không thích hợp với các hệ thống WDM có dung lượng và cự ly xa. Sự ra đời của sợi NZ-DSF vào năm 1994 đã giải quyết được vấn đề này.

Đặc tính suy hao của sợi này tương tự như sợi đơn mode thông thường SMF, nhưng điểm nổi bật của nó là có tán sắc nhỏ nhưng khác không với giá trị tiêu biểu là 0,1ps/km.nm≤Dmin ≤ Dmax≤6 ps/km.nm trong vùng bước sóng 1530nm- 1565nm. Có hai loại sợi NZ-DSF. Loại sợi +NZ-DSF có điểm tán sắc bằng không nằm ở vùng bước sóng < 1500nm như được thể hiện trong hình 2. Loại sợi -NZ- DSF có điểm tán sắc bằng không nằm ở vùng bước sóng > 1600nm.

Ngoài ra còn có loại sợi NZ-DSF có hai điểm tán sắc bằng không thuộc loại sợi tán sắc phẳng. Tán sắc (ps/km.nm) 20 +NZ-DSF 10 SMF -NZ-DSF -10 NZ-DSF phẳng -20 DSF 1.8 Bước sóng Hình 1.1: tán sắc của các loại sợi SMF, DSF và NZ-DSF Ngoài các ưu điểm về suy hao và tán sắc như đã phân tích ở trên , sợi NZ- DSF còn có các đặc điểm rất mạnh khác như khả năng giảm ảnh hưởng của các hiệu ứng phi tuyến và giảm tán sắc phân cực mode. Nhìn chung các sợi quang được thiết kế để dịch chuyển tán sắc thường có diện tích hiệu dụng Aeff khoảng 50-60 μm 2.Trong khi đó ảnh hưởng của các hiệu ứng phi tuyến lại tỉ lệ nghịch với Aeff đối với các hiệu ứng tán xạ Brillouin được kích thích SBS( Stimulated Brillouin Scattering), tán xạ Raman được kích thích SRS (Stimulate Raman 7 Hệ thống truyền dẫn quang tốc độ cao Scattering), SPM, FWM. Còn các ảnh hưởng của các hiệu ứng phi tuyến lại tỉ lệ nghịch với (Aeff )2 đối với hiệu ứng XPM.

Do đó để giảm ảnh hưởng của các hiệu ứng phi tuyến thì phải tăng diện tích hiệu dụng của sợi. Các sợi NZ-DSF đã sử dụng cơ chế này để nâng cao năng lực ứng dụng của chúng. Cũng vì vậy mà sợi quang cho phép có thể tiếp nhận công suất tín hiệu quang lớn hơn và làm cự ly truyền dẫn càng dài thêm, làm giảm tổng số thiết bị sử dụng trên tuyến. Trong thiết kế các sợi quang đơn mode trước đây người ta ít quan tâm tới việc giảm PMD.

Đó là do thực tế các hệ thống thông tin quang khi đó chưa có tốc độ thực sự cao. Ngày nay nhu cầu tăng dung lượng truyền dẫn đã làm cho việc triển khai các hệ thống tốc độ bit cao trở thành nhu cầu cần thiết. Do vậy việc giảm PDM trở nên quan trọng bởi vì nếu như sợi có PMD lớn sẽ làm tăng lượng thiết bị trên tuyến và việc thiết kế sẽ phức tạp. Đặc điểm này tạo cho việc triển khai các hệ thống có luồng tín hiệu quang đơn kênh cao hơn 10Gbit/s.

Hiện nay đã có 1 số sợi tiên tiến thuộc loại NZ-DSF ra đời. Tiêu biểu là sợi NZ-DSF của Corning có tên là SMF-LS ra đời năm 1997, LEAF ra đời năm 1998. Lucent thì sản xuất sợi sợi True wave RS.Và đặc biệt Alcatel cho ra đời sợi Teralight năm 1999, tiếp đó Teralight metro và teralight Ultra, những loại cáp này hoàn toàn phù hợp với hệ thống tốc độ cao 40Gb/s. Như vậy có thể thấy rằng loại sợi tán sắc dịch chuyển DSF ra đời với mục đích dịch chuyển vùng tán sắc tối ưu của sợi đơn mode tiêu chuẩn SMF về vùng bước sóng 1550nm, còn sợi NZ-DSF tiếp tục hợp lý hoá sợi DSF để trở thành sợi có khả năng hạn chế hiệu ứng phi tuyến mà tiêu biểu là giảm FWM, để ứng dụng hiệu quả cho các hệ thống WDM mà vẫn đảm bảo cự ly truyền dẫn dài.

Về đặc tính suy hao của cả ba loại sợi SMF, DSF, NZ-DSF nhìn chung đều giống như nhau. Tuy nhiên chỉ có tán sắc CD và tán sắc PMD là có sự khác nhau. Từ các đặc tính của các loại sợi như vậy cho nên nếu sử dụng chúng phù hợp trong từng ứng dụng cụ thể sẽ có rất nhiều hiệu quả cả về mặt kỹ thuật và kinh tế. Một số loại sợi NZ-DSF Loại sợi SMF-LS Submarine LEAF LEAF Teralight NZ-DSF SMF-LS Enhanced ultra NZ-DSF Thời điểm ra đời 4/1997 2/1998 9/1998 1999 Đường kính vỏ 125,0 ± 1 125,0 ± 1 125,0 ± 1 125,0 ± 1 125,0 ± 1 phản xạ, µm Đường kính vỏ 245 ± 5 245 ± 5 245 ± 5 245 ± 5 242 ± 7 8 Hệ thống truyền dẫn quang tốc độ cao ngoài, µm Đường kính trường 8,4 ± 0,5 7,9 ± 8,9 9,0 ± 9,6 9,0 ± 9,6 9,2 ± 0,5 mode tại 1550nm, µm Độ đồng tâm của ≤ 0,5 ≤ 0,5 ≤ 0,5 ≤ 0,5 ≤ 0,5 trường mode tại 1550nm, µm Độ Trường Rất nhỏ Rất nhỏ Rất nhỏ Rất nhỏ Rất nhỏ không mode tròn Vỏ phản đều,% xạ Hệ số tán sắc vùng 4,4 4,4 3,7 3,7 8 1550nm, ps/nm2.km Độ dốc tán sắc, ≤ 0,12 ≤ 0,07 ≤ 0,07 ≤ 0,07 ≤ 0,052 ps/km.nm PMD, ps/km1/2 ≤ 0,5 ≤ 0,1 ≤ 0,1 ≤ 0,08 ≤ 0,1 Hệ số suy hao tại ≤ 0,25 ≤ 0,22 ≤ 0,23 ≤ 0,23 ≤ 0,22 1550nm, dB/km Suy hao uốn cong ≤ 0,05 ≤ 0,05 ≤ 0,05 ≤ 0,05 ≤ 0,05 tại 1550nm với bán kính 37,5nm, dB Diện tích hiệu 55 70 70 ÷ 120 70 ÷ 120 63 dụng 1.

Suy hao tín hiệu truyền trong sợi quang. Việc truyền tín hiệu từ phía phát tới phía thu sẽ bị suy hao và méo tín hiệu , đây là hai yếu tố quan trọng, nó tác động vào toàn bộ quá trình thông tin, định cỡ về khoảng cách và tốc độ tuyến truyền dẫn cũng như xác định cấu hình của hệ thống thông tin quang. Sự suy hao trong sợi quang dẫn đến việc giảm công suất tín hiệu khi lan truyền qua một khoảng cách nào đó. Để xác định khoảng cách lớn nhất mà một tín hiệu có thể truyền đối với một công suất phía phát đưa ra và độ nhạy máy thu thì phải xét tới sự suy giảm tín hiệu.

Độ nhạy của máy thu là công suất nhỏ nhất mà máy thu yêu cầu để nhận được tín hiệu. Sự suy giảm được đặc trưng bởi phương trình: 9 Hệ thống truyền dẫn quang tốc độ cao P(L)= 10-AL/10P(0) (1.1) Tại P(0) là công suất quang ở đầu phát. Đối với một tuyến dài L(km) thì P(L) phải lớn hoặc bằng 10 P (0 ) LMAX = log 10 (1.2) A Pr Khoảng cách lớn nhất giữa đầu phát và đầu thu (hay khoảng cách giữa các bộ khuyếch đại ) phụ thuộc vào suy hao chung A nhiều hơn công suất đưa ra của đầu phát như trước chúng ta đã nói suy hao thấp nhất =0,2dB/km xảy ra ở 1550nm. Trên một tuyến thông tin quang, các suy hao ghép nối giữa nguồn phát quang và sợi quang, giữa sợi quang và sợi quang và giữa sợi quang với đầu thu quang cũng có thể coi là suy hao trên tuyến truyền dẫn.

Quá trình sợi bị uốn cong quá giới hạn cho phép cũng tạo ra suy hao. Các suy hao này là suy hao ngoài bản chất của sợi do đó có thể làm giảm chúng bằng nhiều biện pháp khác nhau. Vấn đề ta xét ở đây là suy hao bản chất ở bên trong sợi. Trong quá trình truyền ánh sáng bản thân sợi dẫn quang cũng có suy hao và làm cho tín hiệu bị yếu đi khi qua một cự ly lan truyền ánh sáng nào đó.

Cơ chế suy hao cơ bản trong sợi quang là suy hao do hấp thụ, do tán xạ hay do bức xạ năng lượng ánh sáng.
