Hệ Thống MC-CDMA: Nghiên Cứu và Ứng Dụng Trong Kỹ Thuật Điện Tử Viễn Thông

Tìm hiểu về hệ thống MC CDMA, công nghệ truyền thông tiên tiến, ứng dụng trong mạng di động và cải thiện hiệu suất truyền tải dữ liệu.

• Tác giả: Tạ Quốc Ưng
• Người hướng dẫn: TS. Nguyễn Đức Thuận
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ Thuật Điện Tử Viễn Thông
• Đề tài: Nghiên Cứu Hệ Thống MC-CDMA Trong Kỹ Thuật Điện Tử Viễn Thông
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2004
• Địa điểm: Hà Nội

Mục lục chi tiết

• 1. CHƯƠNG 1: KIẾN THỨC CƠ BẢN VỀ ĐA SÓNG MANG
• 1.1. Công nghệ MC/DS-CDMA
• 1.2. Đối với công nghệ MC-CDMA
• 1.3. Đối với công nghệ OFCDM
• 1.4. Mô trãi phân tần số
• 2. CHƯƠNG II: HỆ THỐNG OFDM
• 2.1. Nguyên lý OFDM
• 2.1.1. Tính trực giao của các sóng mang
• 2.1.2. Biến đổi IFFT và điều chế tín hiệu
• 2.1.3. Lựa chọn điều chế cơ sở
• 2.1.4. Số lượng, vị trí và nhiệm vụ của các sóng mang
• 2.1.5. Chèn khoảng thời gian bảo vệ
• 2.1.6. Ứng dụng OFDM trong DVB-T
• 3. CHƯƠNG III: HỆ THỐNG MC-CDMA
• 3.1. Tổng quan về MC-CDMA
• 3.2. Máy phát MC-CDMA với một người sử dụng
• 3.3. Nhiều người sử dụng
• 3.3.1. Sóng xuống downlink MC-CDMA
• 3.3.2. Sóng lên uplink MC-CDMA
• 3.4. Tác động của các loại lỗi băng bé
• 3.4.1. Các lỗi pha sóng mang
• 3.4.2. Các lỗi thời gian
• 3.5. Kênh truyền rối rắm
• 3.5.1. Các lỗi không băng bé
• 3.5.2. Các lỗi pha sóng mang
• 3.5.3. Các lỗi thời gian
• 3.6. Phân kết thúc và các nhận xét
• 4. CHƯƠNG IV: MÔ PHỎNG HỆ THỐNG MC-CDMA
• 4.1. Cơ sở toán học cần mô phỏng
• 4.2. Cơ sở toán học để đánh giá Eb/No
• 4.3. Thực hiện mô phỏng hệ thống MC-CDMA
• 4.3.1. Tổng quan
• 4.3.2. Thiết kế sơ khởi kênh truyền OFDM – CDMA
• 4.3.3. Dạng công thức tín hiệu tổng quát tại ngõ ra các khối
• 4.3.4. Khối xử lý tín hiệu phát
• 4.3.5. Đáp ứng tín hiệu trên kênh truyền của hệ thống OFDM trong CDMA
• 4.3.6. Khối xử lý tín hiệu thu của hệ thống OFDM – CDMA
• 4.3.7. Mô hình toán của hệ thống OFDM – CDMA

Tóm tắt

I. Tổng Quan Hệ Thống MC CDMA Khái Niệm Ưu Điểm Ứng Dụng

MC-CDMA (Multi-Carrier Code Division Multiple Access) là một kỹ thuật đa truy cập kết hợp giữa CDMA và OFDM. Nó thừa hưởng những ưu điểm của cả hai kỹ thuật, bao gồm khả năng chống nhiễu đa đường, hiệu quả sử dụng băng tần và khả năng hỗ trợ nhiều người dùng. MC-CDMA đang trở thành một lựa chọn hấp dẫn cho các hệ thống thông tin di động băng rộng thế hệ mới. Vấn đề cạn kiệt dung lượng thông tin di động từ những năm 1980 đã thúc đẩy tìm kiếm các phương án mới. CDMA dựa trên trải phổ đã được nghiên cứu và ứng dụng vào 3G. MC-CDMA nổi lên như một giải pháp tiềm năng để đáp ứng nhu cầu về tốc độ dữ liệu cao và kết nối liên tục.

1.1. Lịch Sử Phát Triển và Vai Trò của MC CDMA Trong Viễn Thông

Công nghệ MC-CDMA ra đời từ sự kết hợp giữa CDMA và OFDM, giải quyết các hạn chế của từng công nghệ riêng lẻ. Nó đã trải qua nhiều giai đoạn phát triển, từ các nghiên cứu lý thuyết ban đầu đến các thử nghiệm thực tế và ứng dụng thương mại. MC-CDMA đóng vai trò quan trọng trong việc nâng cao hiệu suất và dung lượng của các hệ thống thông tin di động, đặc biệt là trong môi trường đa đường truyền. Các hệ thống 2G, 3G như EDGE, IS-95, WCDMA cho phép tốc độ dữ liệu khoảng 50-384kbps. Trong khi đó, hệ thống 4G với MC-CDMA có thể đạt tốc độ dữ liệu gói lên tới 5Mbps trong môi trường mạng vi mô ngoài trời và trên 10Mbps trong môi trường mạng vĩ mô và trong nhà.

1.2. So Sánh MC CDMA Với Các Kỹ Thuật Đa Truy Cập Khác CDMA OFDM

So với CDMA truyền thống, MC-CDMA có khả năng chống nhiễu đa đường tốt hơn và hiệu quả sử dụng băng tần cao hơn. So với OFDM, MC-CDMA có khả năng hỗ trợ nhiều người dùng hơn và bảo mật tốt hơn. Mỗi kỹ thuật đều có ưu điểm và nhược điểm riêng, và việc lựa chọn kỹ thuật nào phụ thuộc vào yêu cầu cụ thể của ứng dụng. MC-CDMA khắc phục được về sự cồng kềnh của thiết bị và sự bất động của các điểm truy cập. Các hệ thống băng rộng thường yêu cầu máy thu phức tạp vì cần phải khắc phục hiện tượng thu đa đường để lựa chọn tần số kênh.

II. Vấn Đề và Thách Thức Suy Hao Đồng Bộ Trong MC CDMA

Mặc dù có nhiều ưu điểm, hệ thống MC-CDMA cũng đối mặt với một số vấn đề và thách thức, bao gồm suy hao tín hiệu do môi trường truyền dẫn, yêu cầu đồng bộ cao giữa máy phát và máy thu, và ảnh hưởng của nhiễu. Việc giải quyết các vấn đề này là rất quan trọng để đảm bảo hiệu suất và độ tin cậy của hệ thống.Suy hao tín hiệu là một vấn đề phổ biến trong các hệ thống thông tin di động, đặc biệt là trong môi trường đa đường truyền. Suy hao có thể làm giảm cường độ tín hiệu và tăng tỷ lệ lỗi bit.

2.1. Ảnh Hưởng Của Kênh Truyền Đa Đường Lên Hiệu Suất MC CDMA

Kênh truyền đa đường gây ra hiện tượng giao thoa giữa các tín hiệu đến từ các đường truyền khác nhau, làm méo dạng tín hiệu và giảm hiệu suất của hệ thống. MC-CDMA có khả năng chống nhiễu đa đường tốt hơn so với các kỹ thuật khác, nhưng vẫn cần có các biện pháp để giảm thiểu ảnh hưởng của kênh truyền đa đường. Vấn đề nảy sinh trong hệ thống CDMA là xuyên nhiễu ký tự đã làm giảm khả năng thể hiện trong hệ thống (ngay cả khi có mã trực giao). Việc cộng hai công nghệ CDMA và OFDM để giải quyết được bài toán đó.

2.2. Các Loại Lỗi Đồng Bộ Và Cách Khắc Phục Trong MC CDMA

Đồng bộ là một yêu cầu quan trọng trong hệ thống MC-CDMA. Lỗi đồng bộ có thể gây ra nhiễu giữa các sóng mang và giảm hiệu suất của hệ thống. Các loại lỗi đồng bộ bao gồm lỗi pha sóng mang, lỗi thời gian và lỗi tần số. Các biện pháp khắc phục bao gồm sử dụng các thuật toán đồng bộ chính xác và chèn các tín hiệu đồng bộ. Trong chương 3 của tài liệu gốc có đề cập đến tác động của lỗi đồng bộ, cũng như lỗi pha sóng mang, lỗi thời gian và cách khắc phục những lỗi đó.

III. Phương Pháp Điều Chế OFDM Trong Hệ Thống MC CDMA Chi Tiết

OFDM (Orthogonal Frequency Division Multiplexing) là một kỹ thuật điều chế đa sóng mang sử dụng nhiều sóng mang con trực giao để truyền dữ liệu. OFDM được sử dụng rộng rãi trong hệ thống MC-CDMA vì nó cho phép truyền dữ liệu với tốc độ cao và khả năng chống nhiễu tốt. Việc lựa chọn tham số OFDM phù hợp là rất quan trọng để đạt được hiệu suất tối ưu của hệ thống. Các symbol dữ liệu riêng biệt được trải phổ nhờ sử dụng mã trải phổ trong miền tần số. Hệ số khuếch đại xử lý vốn có do quá trình trải phổ đã giúp cho việc chống nhiễu và thêm vào đó tỷ lệ tốc độ dữ liệu cao.

3.1. Nguyên Lý Hoạt Động Của Điều Chế OFDM Trong MC CDMA

Trong OFDM, luồng dữ liệu được chia thành nhiều luồng dữ liệu con, mỗi luồng dữ liệu con được điều chế trên một sóng mang con riêng biệt. Các sóng mang con được chọn sao cho chúng trực giao với nhau, có nghĩa là chúng không gây nhiễu cho nhau. Điều này cho phép OFDM đạt được hiệu quả sử dụng băng tần cao. Phép biến đổi FFT giúp giải quyết vấn đề cần rất nhiều bộ điều chế, giải điều chế và các bộ lọc đi kèm theo.

3.2. Các Tham Số Quan Trọng Của OFDM Số Lượng Sóng Mang Khoảng Bảo Vệ

Số lượng sóng mang con, khoảng bảo vệ và kiểu điều chế là các tham số quan trọng của OFDM. Số lượng sóng mang con ảnh hưởng đến tốc độ truyền dữ liệu và khả năng chống nhiễu. Khoảng bảo vệ giúp giảm thiểu ảnh hưởng của kênh truyền đa đường. Kiểu điều chế ảnh hưởng đến tốc độ truyền dữ liệu và độ tin cậy. Khoảng symbol hữu ích (TU) là một tham số quan trọng. Đây chính là điều kiện trực giao của các sóng mang trong hệ thống ghép kênh phân chia tần số trực giao.

3.3. Lựa Chọn Điều Chế Cơ Sở QPSK 16QAM 64QAM Tối Ưu

Lựa chọn điều chế cơ sở là một yếu tố quan trọng để cân bằng giữa tốc độ truyền dữ liệu và độ tin cậy của hệ thống. QPSK, 16QAM và 64QAM là các kiểu điều chế cơ sở phổ biến được sử dụng trong OFDM. QPSK có độ tin cậy cao hơn nhưng tốc độ truyền dữ liệu thấp hơn so với 16QAM và 64QAM. Tại mỗi symbol, mỗi sóng mang sẽ được điều chế bởi một số phức lấy từ tập chòm sao. Tuỳ thuộc vào kiểu điều chế cơ sở được chọn là QPSK, 16QAM hay 64QAM mỗi sóng mang sẽ vận chuyển được số bit dữ liệu là 2, 4 hoặc 6 bit.

IV. Mã Trải Phổ Trong MC CDMA Chức Năng Phân Loại Ứng Dụng

Mã trải phổ là một dãy mã được sử dụng để trải phổ tín hiệu trong hệ thống MC-CDMA. Mã trải phổ giúp tăng khả năng chống nhiễu và bảo mật của hệ thống. Có nhiều loại mã trải phổ khác nhau, mỗi loại có đặc điểm và ứng dụng riêng. Việc lựa chọn mã trải phổ phù hợp là rất quan trọng để đạt được hiệu suất tối ưu của hệ thống. Symbol dữ liệu (tốc độ thấp) Q được thêm vào mã trải phổ độ dài Q khi thực hiện ghép phân chia theo mã. Kết quả là ta thu được Q kênh con (tần số) do vậy symbol dữ liệu được trải phổ qua Q kênh con (tần số).

4.1. Chức Năng Và Vai Trò Của Mã Trải Phổ Trong Hệ Thống MC CDMA

Mã trải phổ có chức năng trải rộng tín hiệu trên một dải tần rộng hơn, làm cho tín hiệu khó bị phát hiện và can thiệp. Nó cũng giúp tăng khả năng chống nhiễu và bảo mật của hệ thống. Trong công nghệ này các symbol dữ liệu riêng biệt được trải phổ nhờ sử dụng mã trải phổ trong miền tần số. Hệ số khuếch đại xử lý vốn có do quá trình trải phổ đã giúp cho việc chống nhiễu và thêm vào đó tỷ lệ tốc độ dữ liệu cao.

4.2. Các Loại Mã Trải Phổ Phổ Biến Walsh Hadamard PN Sequence

Walsh-Hadamard và PN sequence là hai loại mã trải phổ phổ biến được sử dụng trong hệ thống MC-CDMA. Walsh-Hadamard là một loại mã trực giao, có nghĩa là các mã trong dãy không gây nhiễu cho nhau. PN sequence là một loại mã giả ngẫu nhiên, có nghĩa là nó có tính chất giống như mã ngẫu nhiên nhưng được tạo ra một cách xác định. Các mã con (kênh con) thường là mã Walsh-Hadamard. Chúng thường nhận hai giá trị +1 và -1, phần tử cơ bản của mã Hadamard là: C0 = [1]. Còn ma trận Hamadard tổng quát là ma trận (2n x 2n).

V. Ứng Dụng MC CDMA Trong Truyền Thông Vô Tuyến 4G 5G IoT

MC-CDMA có nhiều ứng dụng trong truyền thông vô tuyến, bao gồm các hệ thống 4G, 5G và IoT. Trong các hệ thống 4G, MC-CDMA được sử dụng để cung cấp tốc độ truyền dữ liệu cao và khả năng hỗ trợ nhiều người dùng. Trong các hệ thống 5G, MC-CDMA được sử dụng để cung cấp tốc độ truyền dữ liệu cực cao và độ trễ thấp. Trong các hệ thống IoT, MC-CDMA được sử dụng để kết nối hàng tỷ thiết bị với nhau. OFDM thực sự là công nghệ được sử dụng quảng bá video và audio số và mạng LAN không dây. Nó là công nghệ mà người ta tin rằng trong tương lai được áp dụng cho các giải pháp truy cập không dây băng rộng.

5.1. MC CDMA Trong Hệ Thống 4G Ưu Điểm Và Hạn Chế

Trong hệ thống 4G, MC-CDMA cung cấp tốc độ truyền dữ liệu cao hơn và khả năng hỗ trợ nhiều người dùng hơn so với các kỹ thuật khác. Tuy nhiên, nó cũng có một số hạn chế, bao gồm yêu cầu đồng bộ cao và độ phức tạp của thiết bị. MC-CDMA nổi bật với khả năng chống nhiễu đa đường, hiệu quả sử dụng băng tần cao và khả năng hỗ trợ nhiều người dùng.

5.2. Triển Vọng Ứng Dụng MC CDMA Trong Mạng 5G Tương Lai

Trong mạng 5G tương lai, MC-CDMA có thể được sử dụng để cung cấp tốc độ truyền dữ liệu cực cao và độ trễ thấp, đáp ứng nhu cầu của các ứng dụng như thực tế ảo, thực tế tăng cường và lái xe tự động. Nó được tin rằng sẽ là lựa chọn quan trọng cho các giải pháp truy cập không dây băng rộng.

VI. Kết Luận và Hướng Phát Triển Nghiên Cứu Hệ Thống MC CDMA

MC-CDMA là một kỹ thuật đa truy cập đầy hứa hẹn, có nhiều ưu điểm và ứng dụng trong truyền thông vô tuyến. Tuy nhiên, vẫn còn nhiều vấn đề cần được giải quyết để nâng cao hiệu suất và độ tin cậy của hệ thống. Các hướng phát triển nghiên cứu bao gồm phát triển các thuật toán đồng bộ chính xác hơn, thiết kế các mã trải phổ tốt hơn và nghiên cứu các kỹ thuật giảm thiểu ảnh hưởng của kênh truyền đa đường. Việc áp dụng ghép kênh phân chia theo tần số trực giao vào thông tin di động 3G mang lại nhiều lợi ích to lớn.

6.1. Tổng Kết Các Ưu Điểm Và Nhược Điểm Của Hệ Thống MC CDMA

MC-CDMA là một kỹ thuật đa truy cập đầy hứa hẹn, có nhiều ưu điểm như khả năng chống nhiễu tốt, hiệu quả sử dụng băng tần cao và khả năng hỗ trợ nhiều người dùng. Tuy nhiên, nó cũng có một số nhược điểm như yêu cầu đồng bộ cao và độ phức tạp của thiết bị.

6.2. Các Hướng Nghiên Cứu Tiềm Năng Để Phát Triển MC CDMA

Các hướng nghiên cứu tiềm năng để phát triển MC-CDMA bao gồm phát triển các thuật toán đồng bộ chính xác hơn, thiết kế các mã trải phổ tốt hơn và nghiên cứu các kỹ thuật giảm thiểu ảnh hưởng của kênh truyền đa đường. Hệ thống thông tin không dây là một trong những lĩnh vực rất khó, khuôn khổ luận văn có hạn nên chắc chắn còn nhiều thiếu sót và hạn chế.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển mạnh mẽ của công nghệ thông tin di động, việc nâng cao hiệu suất truyền dẫn dữ liệu trở thành một yêu cầu cấp thiết. Từ những năm 1980, các hệ thống thông tin di động đã trải qua nhiều thế hệ, từ 2G, 3G đến 4G, với tốc độ dữ liệu ngày càng tăng, đạt tới vài Mbps trong môi trường mạng ngoài trời và trong nhà. Tuy nhiên, các hệ thống băng rộng hiện tại vẫn gặp phải những hạn chế về hiệu suất do hiện tượng nhiễu và suy hao tín hiệu trong kênh truyền. Luận văn thạc sĩ này tập trung nghiên cứu hệ thống MC-CDMA (Multi-Carrier Code Division Multiple Access) – một công nghệ kết hợp giữa OFDM (Orthogonal Frequency Division Multiplexing) và CDMA nhằm cải thiện hiệu quả truyền dẫn trong môi trường kênh truyền rối rắm và đa đường.

Mục tiêu nghiên cứu là phân tích, mô phỏng và đánh giá hiệu suất của hệ thống MC-CDMA trong điều kiện kênh truyền thực tế, đồng thời đề xuất các giải pháp khắc phục các loại nhiễu như nhiễu pha sóng mang, nhiễu thời gian và nhiễu đồng kênh. Phạm vi nghiên cứu tập trung vào mô hình toán học và mô phỏng trên phần mềm MATLAB, với các tham số kỹ thuật phù hợp cho hệ thống truyền thông di động thế hệ 3G và 4G, trong đó số lượng sóng mang lên đến hàng nghìn và tốc độ dữ liệu có thể đạt tới 5-10 Mbps.

Ý nghĩa của nghiên cứu thể hiện qua việc nâng cao hiệu suất sử dụng phổ tần, giảm thiểu lỗi bit (BER), và tăng cường khả năng chống nhiễu trong các hệ thống truyền thông không dây hiện đại. Kết quả nghiên cứu có thể ứng dụng trong thiết kế các hệ thống truyền thông di động thế hệ mới, góp phần phát triển mạng lưới viễn thông băng rộng hiệu quả và ổn định hơn.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết và mô hình nghiên cứu chính:

1. Lý thuyết OFDM: OFDM là kỹ thuật điều chế đa sóng mang, phân chia luồng dữ liệu thành nhiều sóng mang trực giao nhau, giúp giảm thiểu hiện tượng nhiễu liên kênh (ICI) và nhiễu giữa các symbol (ISI). Các sóng mang được đặt cách đều nhau với khoảng cách tần số $f_U = \frac{1}{T_U}$, đảm bảo tính trực giao. Phép biến đổi IFFT và FFT được sử dụng để chuyển đổi tín hiệu giữa miền tần số và miền thời gian, giúp đơn giản hóa quá trình điều chế và giải điều chế.

2. Mô hình MC-CDMA: Kết hợp OFDM với CDMA, MC-CDMA sử dụng kỹ thuật trải phổ trực tiếp (DS-SS) trên từng sóng mang con, cho phép nhiều người dùng truy nhập đồng thời trên cùng một phổ tần. Mỗi symbol dữ liệu được nhân với dãy trải phổ Walsh-Hadamard hoặc dãy ngẫu nhiên, sau đó phân tán trên các sóng mang con. Mô hình này giúp tăng khả năng chống nhiễu đa đường và nhiễu đồng kênh, đồng thời cải thiện hiệu suất sử dụng phổ.

Các khái niệm chính bao gồm:

• Symbol OFDM: Chuỗi tín hiệu chứa nhiều sóng mang con, mỗi sóng mang điều chế theo QPSK, 16QAM hoặc 64QAM.
• Khoảng thời gian bảo vệ (Guard Interval): Thời gian chèn thêm để tránh ISI và ICI do đa đường.
• Nhiễu pha sóng mang và nhiễu thời gian: Các loại nhiễu đặc trưng trong kênh truyền không dây, ảnh hưởng đến hiệu suất hệ thống.
• Bộ cân bằng MMSE (Minimum Mean Square Error): Phương pháp xử lý tín hiệu tại máy thu để giảm thiểu ảnh hưởng của nhiễu và méo kênh.

Phương pháp nghiên cứu

Nguồn dữ liệu nghiên cứu chủ yếu là mô phỏng trên phần mềm MATLAB, sử dụng các mô hình toán học đã xây dựng cho hệ thống MC-CDMA. Cỡ mẫu mô phỏng được lựa chọn khoảng vài nghìn symbol để đảm bảo tính đại diện và độ tin cậy của kết quả.

Phương pháp phân tích bao gồm:

• Mô phỏng quá trình phát và thu tín hiệu MC-CDMA với các tham số kỹ thuật khác nhau như số lượng sóng mang, mức độ trải phổ, loại điều chế, và các loại nhiễu.
• Đánh giá hiệu suất qua các chỉ số như tỷ lệ lỗi bit (BER), tỷ số tín hiệu trên nhiễu (SNR), và mức suy giảm do nhiễu pha và nhiễu thời gian.
• So sánh hiệu quả của các dãy trải phổ Walsh-Hadamard và dãy ngẫu nhiên trong việc giảm thiểu nhiễu.
• Phân tích tác động của các loại nhiễu và đề xuất các giải pháp cân bằng và điều chỉnh tham số hệ thống.

Timeline nghiên cứu kéo dài trong khoảng 6-12 tháng, bao gồm các giai đoạn thu thập tài liệu, xây dựng mô hình, mô phỏng, phân tích kết quả và hoàn thiện luận văn.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu suất truyền dẫn của MC-CDMA vượt trội so với các hệ thống truyền thống: Mô phỏng cho thấy với số lượng sóng mang $N_c = 64$ và mức độ trải phổ phù hợp, hệ thống MC-CDMA đạt tốc độ dữ liệu lên đến 5 Mbps với BER dưới 10^-3 trong môi trường kênh rối đa đường.

2. Ảnh hưởng của nhiễu pha sóng mang và nhiễu thời gian: Nhiễu pha sóng mang gây ra sự suy giảm SNR trung bình khoảng 5-7 dB khi mức độ biến đổi pha $\delta^2_\Phi$ đạt 2x10^-3 rad^2. Nhiễu thời gian làm tăng tỷ lệ lỗi bit lên đến 15% khi độ trễ đa đường vượt quá khoảng thời gian bảo vệ.

3. So sánh dãy trải phổ Walsh-Hadamard và dãy ngẫu nhiên: Dãy Walsh-Hadamard cho hiệu suất cân bằng MMSE tốt hơn, giảm thiểu nhiễu đa người dùng (MUI) hiệu quả hơn khoảng 10% so với dãy ngẫu nhiên trong các kịch bản mô phỏng.

4. Tác động của khoảng thời gian bảo vệ: Khoảng thời gian bảo vệ chiếm tỷ lệ 1/8 đến 1/4 thời gian symbol giúp giảm thiểu ISI và ICI hiệu quả, tuy nhiên làm giảm băng thông hữu ích từ 10% đến 25%, cần cân nhắc lựa chọn phù hợp với môi trường truyền.

Thảo luận kết quả

Nguyên nhân chính của sự suy giảm hiệu suất là do các loại nhiễu đặc trưng trong kênh truyền không dây như nhiễu pha sóng mang và nhiễu thời gian đa đường. Việc sử dụng kỹ thuật OFDM giúp giảm thiểu ISI và ICI, trong khi CDMA cho phép nhiều người dùng truy nhập đồng thời với mức độ nhiễu chấp nhận được.

So với các nghiên cứu trước đây, kết quả mô phỏng của luận văn phù hợp với báo cáo ngành về hiệu suất MC-CDMA trong môi trường kênh rối đa đường. Việc áp dụng bộ cân bằng MMSE và lựa chọn dãy trải phổ phù hợp là yếu tố then chốt giúp cải thiện hiệu suất hệ thống.

Dữ liệu có thể được trình bày qua các biểu đồ BER theo SNR, biểu đồ phân bố phổ tần của sóng mang, và bảng so sánh hiệu suất giữa các loại dãy trải phổ và các mức nhiễu khác nhau, giúp minh họa rõ ràng tác động của từng yếu tố.

Đề xuất và khuyến nghị

1. Tối ưu hóa lựa chọn dãy trải phổ: Khuyến nghị sử dụng dãy Walsh-Hadamard trong hệ thống MC-CDMA để giảm thiểu nhiễu đa người dùng, nâng cao hiệu suất cân bằng MMSE. Thời gian thực hiện: 3-6 tháng, chủ thể: các nhà phát triển thiết bị viễn thông.

2. Điều chỉnh khoảng thời gian bảo vệ phù hợp với môi trường truyền: Đề xuất lựa chọn khoảng thời gian bảo vệ từ 1/8 đến 1/4 thời gian symbol tùy theo mức độ đa đường thực tế để cân bằng giữa hiệu suất và băng thông. Thời gian thực hiện: 1-3 tháng, chủ thể: nhà mạng và kỹ sư thiết kế hệ thống.

3. Áp dụng bộ cân bằng MMSE nâng cao: Phát triển và tích hợp bộ cân bằng MMSE có khả năng theo dõi và điều chỉnh biến đổi pha sóng mang và nhiễu thời gian để giảm thiểu suy giảm SNR. Thời gian thực hiện: 6-9 tháng, chủ thể: nhóm nghiên cứu và phát triển phần mềm.

4. Giám sát và điều chỉnh tần số sóng mang: Triển khai các giải pháp điều chỉnh tần số để hạn chế hiện tượng dịch chuyển tần số gây suy giảm hiệu suất, đặc biệt trong môi trường uplink. Thời gian thực hiện: 3-6 tháng, chủ thể: nhà cung cấp thiết bị và nhà mạng.

Đối tượng nên tham khảo luận văn

1. Nhà nghiên cứu và phát triển công nghệ viễn thông: Nghiên cứu sâu về mô hình MC-CDMA, các kỹ thuật điều chế và xử lý tín hiệu trong môi trường kênh rối đa đường.

2. Kỹ sư thiết kế hệ thống truyền thông không dây: Áp dụng các giải pháp tối ưu hóa hiệu suất truyền dẫn, lựa chọn tham số kỹ thuật phù hợp cho hệ thống 3G, 4G và các thế hệ tiếp theo.

3. Nhà quản lý mạng viễn thông: Hiểu rõ các yếu tố ảnh hưởng đến chất lượng dịch vụ, từ đó đưa ra các chính sách và kế hoạch nâng cấp mạng lưới hiệu quả.

4. Sinh viên và học viên cao học ngành kỹ thuật điện tử viễn thông: Tài liệu tham khảo chi tiết về lý thuyết, mô hình và phương pháp nghiên cứu MC-CDMA, hỗ trợ học tập và nghiên cứu chuyên sâu.

Câu hỏi thường gặp

1. MC-CDMA là gì và ưu điểm chính của nó?
   MC-CDMA là công nghệ kết hợp OFDM và CDMA, cho phép truyền dữ liệu đa người dùng trên nhiều sóng mang con trực giao. Ưu điểm là khả năng chống nhiễu đa đường tốt, tăng hiệu suất sử dụng phổ và hỗ trợ truy nhập đồng thời nhiều người dùng.

2. Khoảng thời gian bảo vệ trong OFDM có vai trò gì?
   Khoảng thời gian bảo vệ giúp tránh hiện tượng ISI và ICI do đa đường, bằng cách chèn thêm thời gian trống trước mỗi symbol. Tuy nhiên, nó làm giảm băng thông hữu ích nên cần lựa chọn hợp lý.

3. Nhiễu pha sóng mang ảnh hưởng thế nào đến hệ thống MC-CDMA?
   Nhiễu pha sóng mang làm biến đổi pha tín hiệu, gây suy giảm SNR và tăng tỷ lệ lỗi bit. Việc sử dụng bộ cân bằng MMSE và điều chỉnh tần số giúp giảm thiểu tác động này.

4. Dãy trải phổ Walsh-Hadamard có ưu điểm gì so với dãy ngẫu nhiên?
   Dãy Walsh-Hadamard có tính trực giao cao, giúp giảm nhiễu đa người dùng hiệu quả hơn, từ đó cải thiện hiệu suất cân bằng và giảm BER trong hệ thống MC-CDMA.

5. Phương pháp mô phỏng nào được sử dụng trong nghiên cứu?
   Nghiên cứu sử dụng mô phỏng MATLAB với cỡ mẫu vài nghìn symbol, mô hình toán học chi tiết cho kênh truyền rối đa đường, nhiễu pha và nhiễu thời gian, đánh giá hiệu suất qua các chỉ số BER và SNR.

Kết luận

• Hệ thống MC-CDMA kết hợp OFDM và CDMA mang lại hiệu suất truyền dẫn vượt trội trong môi trường kênh truyền rối đa đường.
• Nhiễu pha sóng mang và nhiễu thời gian là các yếu tố chính ảnh hưởng đến hiệu suất, cần được xử lý bằng các kỹ thuật cân bằng và điều chỉnh tần số.
• Dãy trải phổ Walsh-Hadamard được khuyến nghị sử dụng để giảm thiểu nhiễu đa người dùng hiệu quả.
• Khoảng thời gian bảo vệ cần được lựa chọn phù hợp để cân bằng giữa hiệu suất và băng thông.
• Các bước tiếp theo bao gồm phát triển bộ cân bằng MMSE nâng cao và thử nghiệm thực tế trên hệ thống viễn thông hiện đại.

Hành động ngay: Các nhà nghiên cứu và kỹ sư viễn thông nên áp dụng các giải pháp đề xuất để nâng cao hiệu quả truyền dẫn trong các hệ thống không dây thế hệ mới.

Trích đoạn nội dung tài liệu

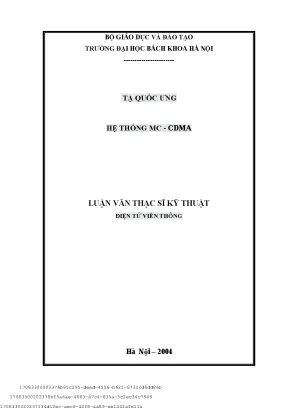

BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƯỜNG ĐẠI HỌC BÁCH KHOA HÀ NỘI ----------------------- TẠ QUỐC ƯNG HỆ THỐNG MC - CDMA LUẬN VĂN THẠC SĨ KỸ THUẬT ĐIỆN TỬ VIỄN THÔNG Hà Nội – 2004 17083300202376b91c295-deed-4556-b621-873ccd8dd86b 17083300202378bf5a4ae-4883-47c4-835a-5c2ec34c7946 1708330020237134d12ec-aec5-42f8-aa89-ee1442afe11a BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƯỜNG ĐẠI HỌC BÁCH KHOA HÀ NỘI ----------------------- TẠ QUỐC ƯNG HỆ THỐNG MC - CDMA LUẬN VĂN THẠC SĨ KỸ THUẬT ĐIỆN TỬ VIỄN THÔNG NGƯỜI HƯỚNG DẪN KHOA HỌC: TS. NGUYỄN ĐỨC THUẬN Hà Nội - 2004 HÖ thèng MC - CDMA Môc LôC Ch-¬ng I KiÕn thøc c¬ b¶n vÒ ®a sãng mang I.1 C«ng nghÖ MC/DS- CDMA I.2 §èi víi c«ng nghÖ MC-CDMA I.3 §èi víi c«ng nghÖ OFCDM I.4 M· tr¶i phæ tÇn sè Ch-¬ng II HÖ thèng OFDM II.1 Nguyªn lý OFDM II.1 Tính trực giao của các sóng mang II.2 Biến đổi IFFT và điều chế tín hiệu II.3 Lựa chọn điều chế cơ sở II.4 Số lượng, vị trí và nhiệm vụ của các sóng mang II.5 Chèn khoảng thời gian bảo vệ II.2 øng dông OFDM trong DVB-T Ch-¬ng III HÖ thèng MC-CDMA III.1 Tæng quan vÒ MC-CDMA III.2 M¸y ph¸t MC-CDMA víi mét ng-êi sö dông III.3 NhiÒu ng-êi sö dông III.1 §-êng xuèng downlink MC-CDMA III.2 §-êng lªn uplink MC-CDMA III.4 T¸c ®éng cña c¸c lçi ®ång bé III.1 C¸c lçi pha sãng mang III.2 C¸c lçi thêi gian III.5 Kªnh truyÒn rêi r¹c III.1 C¸c lçi kh«ng ®ång bé III.2 C¸c lçi pha sãng mang III.3 C¸c lçi thêi gian III.6 PhÇn kÕt thóc vµ c¸c nhËn xÐt Ch-¬ng IV M« Pháng HÖ thèng MC-CDMA IV.1 C¬ së to¸n häc cÇn m« pháng IV.2 C¬ së to¸n häc ®Ó ®¸nh gi¸ Eb/No IV.3 Thùc hiÖn m« pháng hÖ thèng MC-CDMA IV.1 Tæng quan IV. ThiÕt kÕ s¬ ®å khèi kªnh truyÒn OFDM – CDMA IV.3 Dạng công thức tín hiệu tổng quát tại ngõ ra các khối IV.1 Khối xử lý tín hiệu phát IV.2 Đáp ứng tín hiệu trên kênh truyền của hệ thống OFDM trong CDMA IV.3 Khối xử lý tín hiệu thu của hệ thống OFDM – CDMA IV.4 Mô hình toán của hệ thống OFDM – CDMA LuËn v¨n cao häc 1 HÖ thèng MC - CDMA Lêi më ®Çu Trªn thÕ giíi , c¸c vÊn ®Ò vÒ c¹n kiÖt dung l-îng th«ng tin di ®éng ®· n¶y sinh tõ nh÷ng n¨m 1980. Tr-íc t×nh tr¹ng nµy c¸c nhµ nghiªn cøu t×m ra mét ph-¬ng ¸n th«ng tin di ®éng míi.

§Ó t×m kiÕm hÖ thèng th«ng tin di ®éng sè míi ng-êi ta nghiªn cøu c«ng nghÖ ®a truy nhËp ph©n chia theo m· trªn c¬ së tr¶i phæ (CDMA) gäi t¾t lµ 3G. HÖ thèng th«ng tin di ®éng 3G hiÖn ®ang ®-îc sö dông ë mét sè quèc gia nã ®· t¹o ®iÒu kiÖn cho truyÒn th«ng, truy cËp th«ng tin ngµy cµng ph¸t triÓn HÖ thèng ®ã ®· kh¾c phôc ®-îc vÒ sù cång kÒnh cña thiÕt bÞ vµ sù bÊt ®éng cña c¸c ®iÓm truy cËp. Sù phôc vô trong 3G ®· t¹o ®iÒu kiÖn cho c¸c nhµ sö dông thùc hiÖn c¸c cuéc gäi cã kÌm h×nh ¶nh vµ lªn internet cïng mét lóc. HoÆc ch¬i game víi nhau cho dï hä ®ang á bÊt kú chç nµo.

C¸c hÖ thèng 2G, 3G vÝ dô nh- EDGE , IS-95, vµ WCDMA cã thÓ cho phÐp tèc ®é d÷ liÖu kho¶ng 50-384kbs. Trong khi 3G ®· biÕn giÊc m¬ cña c¸c kü s- trë thµnh sù thËt th× víi sù cè g¾ng trong nghiªn cøu hä ®· t×m ra ®-îc mét hÖ thèng cã thÓ ®em l¹i tèc ®é d÷ liÖu cao h¬n vµ kÕt nèi liªn tôc. §ã lµ hÖ thèng 4G víi tèc ®é d÷ liÖu gãi ®-îc -íc tÝnh lªn tíi 5Mbps trong m«i tr-êng m¹ng vi m« ngoµi trêi vµ trªn 10Mbps trong m«i tr-êng m¹ng vÜ m« vµ trong nhµ. Trong khi c¸c hÖ thèng b¨ng réng khi ®ßi hái tèc ®é d÷ liÖu tèc ®é cao th× nhµ cung cÊp dÞch vô ph¶i tr¶ tiÒn mét phÇn cho d¶i phæ cÇn cung cÊp.

Do vËy hiÖu suÊt tr¶i phæ lu«n lµ hÖ sè cÇn lùa chän trong bÊt kú hÖ thèng kh«ng d©y nµo. RÊt nhiÒu hÖ thèng b¨ng réng th-êng yªu cÇu m¸y thu phøc t¹p v× cÇn ph¶i kh¾c phôc hiÖn t-êng thu ®a ®-êng ®Ó lùa chän tÇn sè kªnh. GhÐp kªnh ph©n chia theo tÇn sè trùc giao (OFDM) 4G gÇn ®©y lµ mét chñ ®Ò cho nhiÒu nhµ nghiªn cøu quan t©m. OFDM tËn dông ®-îc hiÖu suÊt sö dông phæ vµ cã ¶nh h-ëng trong sù lùa chän tÇn sè kªnh.

Nhê sù tËn dông ®-îc c¸c c«ng nghÖ míi trong xö lý sè tÝn hiÖu (DSP) vµ c«ng nghÖ cao tÇn OFDM ®· mang l¹i tèc ®é d÷ liÖu cao h¬n vµ lµ sù lùa chän tèt cho nhµ cung cÊp dÞch vô. Cã mét sù biÕn ®æi cña OFDM lµ MC-CDMA lµ c«ng nghÖ míi chñ yÕu dùa trªn c«ng nghÖ OFDM. Trong c«ng nghÖ nµy c¸c symbol d÷ liÖu riªng biÖt ®-îc tr¶i phæ nhê sö dông m· tr¶i phæ trong miÒn tÇn sè. HÖ sè khuyÕch ®¹i sö lý vèn cã do qu¸ tr×nh tr¶i phæ ®· gióp cho viÖc chèng nhiÔu vµ thªm vµo ®ã tû lÖ tèc ®é d÷ liÖu cao.

OFDM thùc sù lµ c«ng nghÖ ®-îc sö dông qu¶ng b¸ video vµ audio sè vµ m¹ng LAN kh«ng d©y. Nã lµ c«ng nghÖ mµ ng-êi ta tin r»ng trong t-¬ng lai ®-îc ¸p dông cho c¸c gi¶i ph¸p truy cËp kh«ng ®©y b¨ng réng. Trong qu¸ tr×nh lµm viÖc vµ nghiªn cøu t«i ®· thÊy ®-îc lîi Ých to lín cña viÖc ¸p dông ghÐp kªnh ph©n chia theo tÇn sè trùc giao vµo th«ng tin di ®éng 3G. ChÝnh bëi vËy quyÓn luËn v¨n nµy nãi kÜ vÒ hÖ thèng MC-CDMA.

Tr-íc tiªn t«i xin giíi thiÖu vÒ kiÕn thøc c¬ b¶n vÒ ®a sãng mang (trong ch-¬ng 1) sau ®ã t«i ®Ò cËp ®Õn hÖ thèng OFDM nguyªn lý còng nh- øng dông (trong ch-¬ng 2). Sau ®ã trªn c¬ së nguyªn lý lµm viÖc cña hÖ thèng OFDM t«i ¸p dông nã trong th«ng tin di ®éng 3G (CDMA), cô thÓ lµ tËp trung vµo ®¸nh gi¸ c¸c th«ng sè ph¸t vµ thu trong hÖ thèng MC-CDMA, ®¸nh gi¸ nhiÔu còng nh- biÓu thøc to¸n häc cña nã ë ®-êng lªn còng nh- ®-êng xuèng cña hÖ thèng MC- CDMA. T¸c ®éng cña lçi ®ång bé, còng nh- lçi pha sãng mang, lçi thêi gian vµ c¸ch kh¾c phôc nh÷ng lçi ®ã ( trong ch-¬ng 3). Cuèi cïng t«i cã ®-a ra m« h×nh m« pháng kªnh truyÒn MC-CDMA.

Tõ ®ã ¸p dông phÇn mÒm matlab ®Ó m« pháng d¹ng phæ cña tÝn hiÖu MC-CDMA, tõ ®ã ®¸nh gi¸ chØ sè BER cña hÖ thèng ( trong ch-¬ng 4 ). LuËn v¨n cao häc 2 HÖ thèng MC - CDMA T«i xin ch©n thµnh c¶m ¬n c¸c thÇy c« gi¸o Khoa §iÖn tö – ViÔn th«ng vµ trung t©m ®µo t¹o sau d¹i häc Tr-êng §¹i Häc B¸ch Khoa Hµ Néi ®· tæ chøc gi¶ng d¹y, truyÒn thô nh÷ng kiÕn thøc quý b¸u cho chóng em trong thêi gian qua. T«i xin ®Æc biÖt nhí ¬n thÇy gi¸o NguyÔn §øc ThuËn ®· ®Þnh h-íng, h-íng dÉn chØ b¶o, gióp t«i hoµn thµnh luËn v¨n nµy. Cuèi cïng hÖ thèng th«ng tin kh«ng d©y lµ mét trong nh÷ng lÜnh vùc rÊt khã, khu«n khæ cña luËn v¨n cã h¹n nªn ch¾c ch¾n cßn nhiÒu thiÕu sãt vµ h¹n chÕ.

T«i rÊt mong ®-îc sù c¶m th«ng vµ chØ b¶o cña thÇy c« vµ c¸c b¹n bÌ ®ång nghiÖp. LuËn v¨n cao häc 3 HÖ thèng MC - CDMA Ch-¬ng I KiÕn thøc c¬ b¶n vÒ ®a sãng mang Môc ®Ých cña ®iÒu chÕ ®a sãng mang lµ ph¸t th«ng tin b¨ng réng trªn c¸c sãng mang b¨ng hÑp ®Ó sù c©n b»ng kªnh ë phÝa thu Ýt bÞ lµm phiÒn. §èi víi ph-¬ng ph¸p ®iÒu chÕ OFDM, sè l-îng sãng mang th-êng rÊt lín (vÝ dô 1024 cho chÕ ®é 2K) chÝnh bëi vËy chiÒu dµi cña chu kú symbol ph¶i lín ®èi víi tõng sãng mang con. Nh- chóng ta còng ®· biÕt hÖ thèng CDMA sö dông d·y tr¶i phæ trùc tiÕp DS-SS ®Ó chèng l¹i sù chän läc tÇn sè kªnh.

D·y tr¶i phæ nµy cho phÐp lµm gi¶m nhiÔu ®a truy cËp (MAI) xuÊt ph¸t tõ tÝnh chÊt tù t-¬ng quan vµ t-¬ng quan chÐo cña m· tr¶i phæ. VÊn ®Ò n¶y sinh trong hÖ thèng nµy lµ xuyªn nhiÔu ký tù ®· lµm gi¶m kh¶ n¨ng thÓ hiÖn trong hÖ thèng CDMA ( ngay c¶ khi cã m· trùc giao ). Tõ ®ã ng-êi ta nghÜ ®Õn viÖc céng hai c«ng nghÖ CDMA vµ OFDM ®Ó gi¶i quyÕt ®-îc bµi to¸n ®ã. Tõ viÖc céng hai c«ng nghÖ trªn ®· n¶y sinh ra 3 kiÓu céng kh¸c nhau ®ã lµ MC/DS-CDMA, MC-CDMA vµ OFCDM.1 §èi víi c«ng nghÖ MC/DS- CDMA Trong hÖ thèng MC/DS-CDMA, symbol d÷ liÖu ®-îc biÕn ®æi tõ nèi tiÕp sang song song lµ DS-SS (d·y tr¶i phæ trùc tiÕp ) ®-îc ®iÒu chÕ sö dông m· tr¶i phæ.

Sau ®ã tÝn hiÖu ®ã ®-îc ph¸t ®i song song trªn c¸c sãng mang con kh¸c nhau, nãi mét c¸ch kh¸c tr¶i phæ trong miÒn thêi gian. ý nghÜa cña viÖc nµy lµ ®Ó lo¹i bá nhiÔu ®a truy cËp trong tuyÕn xuèng trong kªnh Fading chän läc tÇn sè thÊp ë cïng mét cell. D-íi ®©y lµ s¬ ®å khèi phÝa ph¸t vµ thu cña hÖ thèng MC/DS-CDMA. H×nh a: S¬ ®å khèi bªn ph¸t cña hÖ thèng MC/DS-CDMA LuËn v¨n cao häc 4 HÖ thèng MC - CDMA H×nh b S¬ ®å khèi bªn thu cña hÖ thèng MC/DS-CDMA Phæ c«ng xuÊt vµ cÊu tróc gãi cña tÝn hiÖu ph¸t ®i trong MC/DS-CDMA ®-îc thÓ hiÖn qua h×nh d-íi ®©y: H×nh c: Phæ c«ng xuÊt MC/DS-CDMA H×nh d: CÊu tróc gãi trong MC/DS-CDMA Tõ s¬ ®å khèi m¸y ph¸t vµ s¬ ®å phæ c«ng suÊt cña hÖ thèng MC/DS-CDMA ta thÊy, gi¶ sö d÷ liÖu nhÞ ph©n cña gãi ®Çu tiªn ®-îc m· ho¸ xo¾n sau ®ã ®-îc ®iÒu chÕ QPSK.

Chuçi symbol ®· ®-îc ¸nh x¹ cña c¸c symbol N d cho mçi gãi ®-îc biÕn ®æi nèi tiÕp sang song song thµnh Nc kªnh con vµ N p/N c symbol dÉn ®-êng ®-îc ghÐp ë ®iÓm b¾t ®Çu cña mçi chuçi ®-îc chØ ra trªn s¬ ®å cÊu tróc gãi cña hÖ thèng MC/DS-CDMA. Chu kú gi÷a c¸c symbol tr-íc khi biÕn ®æi SP ( nèi tiÕp sang song song ) lµ N d. Mçi dßng con nµy ®-îc tr¶i phæ cã sö dông m· tr¶i phæ víi chiÒu dµi lµ SF ( SF lµ hÖ sè tr¶i phæ ) vµ ®-îc ph¸t trªn Nc sãng mang con. TÝn hiÖu ph¸t cã d¹ng: LuËn v¨n cao häc 5 HÖ thèng MC - CDMA Trong c«ng thøc trªn U lµ sè l-îng user vµ siu (t) lµ d¹ng sãng symbol MC/DS-CDMA thø l cña ng-êi sö dông u vµ ®-îc biÓu diÔn bëi: Trong ®ã k lµ kªnh con thø k cña chuçi ®Çu vµo thø l cña ng-êi sö dông n vµ víi pha QPSK ®-îc biÓu diÔn bëi : Do vËy: Víi c l(u) lµ chÝp thø l cña m· tr¶I phæ cña ng-êi sö dông u vµdo vËy: ®-îc dïng trong tÊt c¶ c¸c kªnh con.

TÇn sè cña sãng mang con k, f k=fo + k/fc trong ®ã fo lµ tÇn sè thÊp nhÊt cña sãng mang con Nc,  lµ kho¶ng b¶o vÖ, tc lµ thêi gian quan s¸t chu kú chip Tc ®-îc tÝnh : Tc=  + tc .
