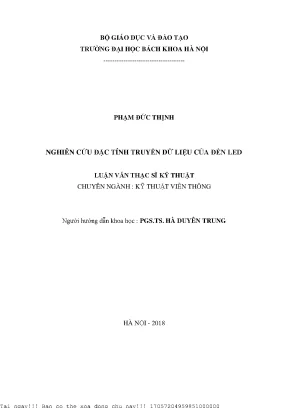

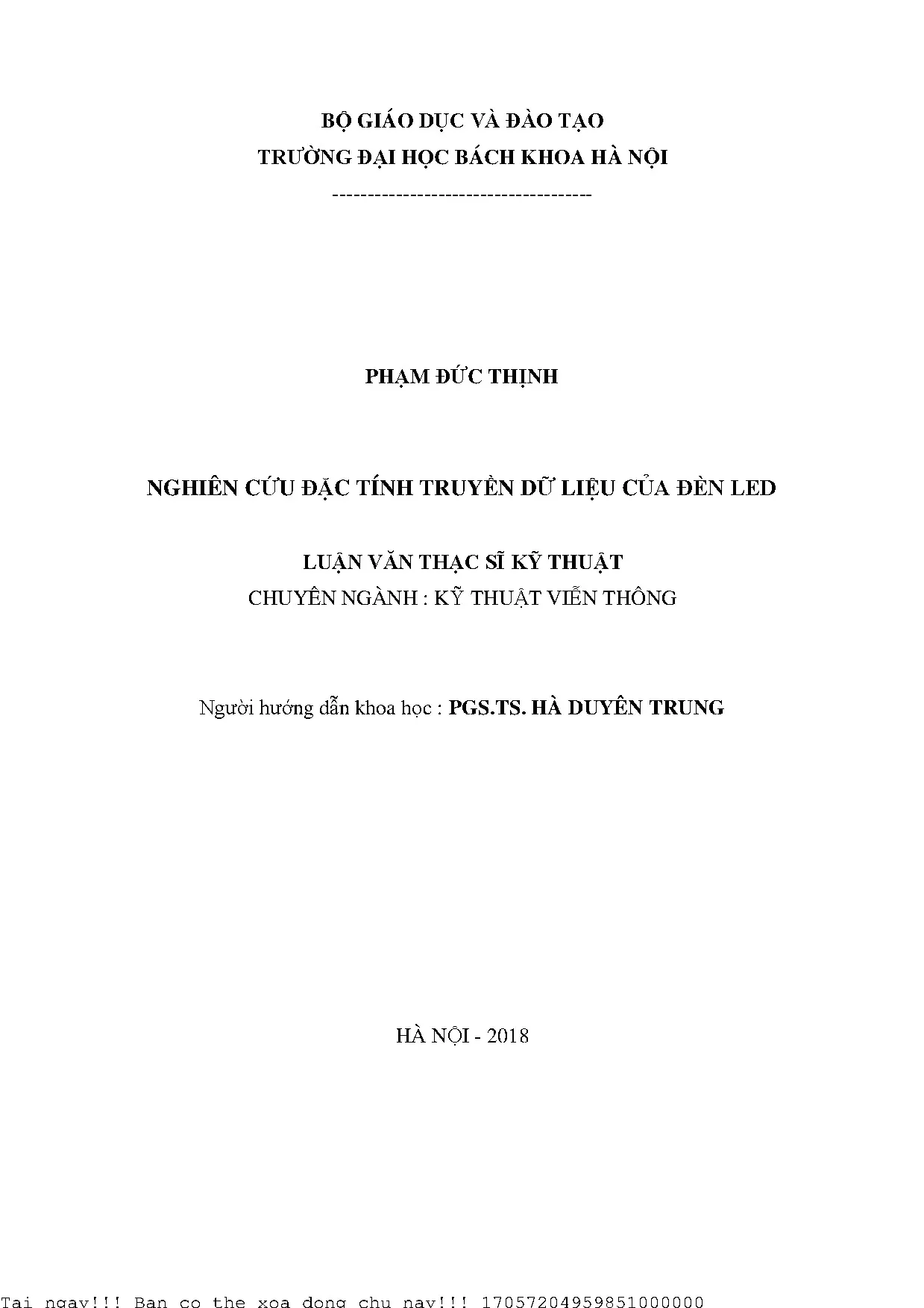

Nghiên Cứu Đặc Tính Truyền Dữ Liệu Của Đèn LED

Nghiên cứu đặc tính truyền dữ liệu của đèn LED giúp hiểu rõ ứng dụng và tiềm năng trong công nghệ thông tin và truyền thông hiện đại.

• Tác giả: Phạm Đức Thịnh
• Người hướng dẫn: PGS. Hà Duyên Trung
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ Thuật Viễn Thông
• Đề tài: Nghiên Cứu Đặc Tính Truyền Dữ Liệu Của Đèn LED
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2018
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: TỔNG QUAN VỀ HỆ THỐNG TRUYỀN THÔNG BẰNG ÁNH SÁNG
• 1.1. Khái niệm về hệ thống Visible Light Communication (VLC)
• 1.2. Lịch sử phát triển của công nghệ truyền thông không dây VLC
• 1.3. Công nghệ VLC trong thực tế
• 1.3.1. Hệ thống VLC của viện Fraunhofer
• 1.3.2. Hệ thống VLC của Velmenni
• 1.3.3. Hệ thống Pure Li-fi
• 1.3.4. Đèn Panel Li-fi
• 1.4. Ưu, nhược điểm của hệ thống VLC
• 1.4.1. Nhược điểm
• 1.5. Kết luận chương
• 2. CHƯƠNG 2: ĐẶC TÍNH TRUYỀN DỮ LIỆU CỦA ĐÈN LED
• 2.1. Nguyên lý hoạt động của đèn LED
• 2.2. Mô hình hệ thống truyền dữ liệu sử dụng đèn LED
• 2.2.1. Bộ tập trung quang
• 2.2.2. Bộ chuyển đổi quang điện
• 2.3. Môi trường truyền
• 2.3.1. Mô hình kết nối trực tiếp (Directed LOS)
• 2.3.2. Mô hình kết nối gián tiếp (Nondirected LOS)
• 2.3.3. Mô hình kết nối khuếch tán (Diffuse)
• 2.4. Phương pháp điều chế cường độ và tách sóng trực tiếp IM/DD (Intensity Modulation/ Direct Detector)
• 2.5. Các phương pháp điều chế và điều chỉnh độ sáng trong hệ thống VLC
• 2.5.1. Phương pháp điều chế khóa đóng mở On-Off Keying (OOK)
• 2.5.2. Phương pháp điều chế vị trí xung biến đổi (Variable Pulse Position Modulation – VPPM)
• 2.5.3. Phương pháp điều chế khóa dịch màu (Color-Shift Keying)
• 2.5.3.1. Điều chế 4 – CSK (2 bit/ 1 ký hiệu)
• 2.5.3.2. Điều chế 8 – CSK (3 bit/ 1 ký hiệu)
• 2.5.3.3. Điều chế 16 – CSK (4 bit/ 1 ký hiệu)
• 2.6. Các loại nhiễu trong truyền thông sử dụng đèn LED
• 2.6.1. Tín hiệu méo do hiệu ứng truyền đa đường
• 2.6.2. Tỷ số SNR
• 2.7. Một số giải pháp cải thiện hiệu năng của hệ thống truyền dữ liệu bằng đèn LED
• 2.7.1. Giải pháp tăng tốc độ truyền dẫn dữ liệu sử dụng MIMO
• 2.7.2. Giải pháp sử dụng chuyển tiếp (Relay)
• 2.7.3. Giải pháp sử dụng chùm quang kết hợp TDMA
• 2.8. Một số phân tích mô hình truyền thông sử dụng đèn LED ở môi trường trong nhà
• 2.9. Kết luận chương
• 3. CHƯƠNG 3: MÔ HÌNH GIẢI TÍCH HỆ THỐNG TRUYỀN DỮ LIỆU SỬ DỤNG ĐÈN LED
• 3.1. Mô hình kênh truyền dữ liệu sử dụng đèn LED ở môi trường trong nhà
• 3.2. Tính toán các đại lượng liên quan đến việc truyền dữ liệu sử dụng đèn LED ở môi trường trong nhà
• 3.2.1. Phân bố công suất thu trong phòng
• 3.2.2. Giá trị trễ RMS (Root Mean Square) tại mặt phẳng thu
• 3.3. Kết luận chương
• KẾT LUẬN CHUNG
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Truyền Thông Bằng Ánh Sáng VLC Hiện Nay

Truyền thông bằng ánh sáng khả kiến (VLC) là một phương thức giao tiếp không dây, tương tự như sợi quang học, nhưng sử dụng không gian tự do làm môi trường truyền dẫn. Sự ra đời của đèn LED đã tạo ra bước tiến lớn trong việc truyền thông qua ánh sáng. Đèn LED có thể vừa chiếu sáng, vừa truyền dữ liệu, yêu cầu bộ phát và thu phải nằm trong tầm nhìn của nhau. Đèn LED phát dữ liệu bằng cách nhấp nháy ánh sáng ở tốc độ cao, không gây ảnh hưởng đáng kể cho mắt người. Bộ thu nhận ánh sáng nhấp nháy và giải mã dữ liệu. Ưu điểm của VLC bao gồm tính nhỏ gọn, công suất thấp và khả năng ngăn nhiễu sóng radio. Các ứng dụng của truyền thông bằng đèn LED ngày càng phổ biến, bao gồm truyền dữ liệu xe, định vị, hệ thống giao thông thông minh, truyền thông cảm biến hình ảnh, và truyền tải âm thanh-video. VLC có tiềm năng lớn trong tương lai, đặc biệt trong bối cảnh cách mạng công nghiệp 4.0. Alexander Graham Bell đã giới thiệu khái niệm sử dụng ánh sáng để truyền thông tin từ năm 1880 với phát minh Photophone.

1.1. Định Nghĩa và Phạm Vi Ứng Dụng của VLC

Visible Light Communication (VLC) là công nghệ truyền thông không dây sử dụng ánh sáng trắng, bao gồm nhiều ánh sáng đơn sắc biến thiên liên tục trong dải bước sóng từ 380 nm đến 760 nm, tương ứng với tần số từ 400 – 790 THz. Công nghệ này ít nguy hại hơn so với truyền thông vô tuyến (RF). VLC còn được biết đến với tên gọi khác là Li-fi. VLC hiện đang được áp dụng trong nhiều lĩnh vực như hệ thống chiếu sáng thông minh, môi trường nguy hiểm, giao thông thông minh, truyền thông dưới nước, hàng không và y tế. Các ứng dụng này tận dụng lợi thế của đèn LED trong việc vừa cung cấp ánh sáng, vừa truyền tải thông tin một cách an toàn và hiệu quả. Điều này làm cho VLC trở thành một lựa chọn hấp dẫn cho nhiều ứng dụng thực tế.

1.2. Lịch Sử Phát Triển của Truyền Thông Bằng Ánh Sáng

Ý tưởng truyền tải thông tin bằng ánh sáng không phải là mới. Hàng ngàn năm trước, hải đăng đã sử dụng ánh sáng để hướng dẫn tàu thuyền. Năm 1880, Alexander Graham Bell phát minh ra Photophone, thiết bị truyền thông bằng ánh sáng mặt trời. Tuy nhiên, do nhiễu lớn và phụ thuộc vào thời tiết, Photophone không được quan tâm rộng rãi. Năm 1907, hiện tượng biến đổi dòng điện thành ánh sáng được H. Round phát hiện. Đến năm 1961, LED hồng ngoại được phát minh, mở ra cơ hội lớn cho việc kết hợp truyền thông và chiếu sáng. Sự phát triển của công nghệ LED tiếp tục thúc đẩy sự tiến bộ của VLC.

II. Thách Thức và Hạn Chế của Truyền Thông VLC Hiện Tại

Mặc dù VLC có nhiều ưu điểm, nhưng vẫn còn một số thách thức cần vượt qua. Một trong số đó là vấn đề về tầm nhìn thẳng (Line-of-Sight - LOS). VLC hoạt động tốt nhất khi có đường truyền trực tiếp giữa bộ phát và bộ thu. Suy hao tín hiệu, can nhiễu ánh sáng từ môi trường xung quanh và hạn chế về băng thông cũng là những vấn đề cần được giải quyết. Tuy nhiên, các nhà nghiên cứu đang nỗ lực tìm ra các giải pháp để cải thiện hiệu suất của hệ thống VLC, bao gồm việc sử dụng các phương pháp điều chế tín hiệu tiên tiến, kỹ thuật mã hóa và giải mã hiệu quả, và các giải pháp phần cứng tối ưu hóa. Các yếu tố ảnh hưởng đến hiệu suất bao gồm: SNR (Signal-to-Noise Ratio), mô hình kênh truyền VLC, và hiệu quả của các phương pháp FEC (Forward Error Correction).

2.1. Các Yếu Tố Ảnh Hưởng Đến Chất Lượng Truyền Dẫn VLC

Một số yếu tố chính ảnh hưởng đến chất lượng của truyền thông VLC bao gồm suy hao tín hiệu do khoảng cách và vật cản, can nhiễu từ các nguồn sáng khác, và giới hạn về băng thông của đèn LED. Môi trường truyền dẫn cũng đóng vai trò quan trọng, với các hiện tượng như phản xạ, khúc xạ, và hấp thụ ánh sáng có thể làm giảm hiệu suất của hệ thống. Ngoài ra, độ trễ và sai lệch thời gian cũng có thể gây ra các vấn đề trong việc giải mã tín hiệu. Việc hiểu rõ và giảm thiểu các yếu tố này là rất quan trọng để cải thiện hiệu suất của VLC.

2.2. Vấn Đề Về Tầm Nhìn Thẳng và Các Giải Pháp Khắc Phục

VLC yêu cầu tầm nhìn thẳng giữa bộ phát (đèn LED) và bộ thu. Điều này có thể gây khó khăn trong các môi trường có vật cản hoặc khi bộ thu không thể nhìn thấy trực tiếp bộ phát. Một số giải pháp để khắc phục vấn đề này bao gồm sử dụng nhiều bộ phát LED, triển khai các hệ thống truyền dẫn dựa trên phản xạ, và phát triển các phương pháp điều chế và giải mã tín hiệu mạnh mẽ hơn. Việc sử dụng kỹ thuật số như DSP (Digital Signal Processing), ADC (Analog-to-Digital Converter), và DAC (Digital-to-Analog Converter) cũng có thể giúp cải thiện khả năng chống nhiễu và tăng cường hiệu suất của hệ thống.

III. Phương Pháp Điều Chế Tín Hiệu Tối Ưu Cho Truyền Thông VLC

Các phương pháp điều chế tín hiệu đóng vai trò quan trọng trong việc cải thiện hiệu suất của hệ thống VLC. Các kỹ thuật phổ biến bao gồm OOK (On-Off Keying), VPPM (Variable Pulse Position Modulation), và CSK (Color-Shift Keying). Mỗi phương pháp có ưu và nhược điểm riêng, và việc lựa chọn phương pháp phù hợp phụ thuộc vào yêu cầu cụ thể của ứng dụng. Phương pháp điều chế OFDM cũng được sử dụng rộng rãi để tăng tốc độ truyền dữ liệu và cải thiện khả năng chống nhiễu. Việc tối ưu hóa các tham số điều chế và mã hóa là rất quan trọng để đạt được hiệu suất cao nhất.

3.1. So Sánh Các Phương Pháp Điều Chế Tín Hiệu Phổ Biến

OOK là phương pháp đơn giản nhất, nhưng hiệu suất năng lượng không cao. VPPM cải thiện hiệu suất năng lượng, nhưng phức tạp hơn. CSK sử dụng màu sắc ánh sáng để mã hóa dữ liệu, cho phép truyền nhiều bit trên mỗi ký hiệu, nhưng đòi hỏi đèn LED có khả năng phát ra nhiều màu sắc. Việc lựa chọn phương pháp điều chế phụ thuộc vào yêu cầu về tốc độ truyền dữ liệu, hiệu suất năng lượng, và độ phức tạp của hệ thống.

3.2. Ưu Điểm Của Điều Chế OFDM Trong Hệ Thống VLC

OFDM là một kỹ thuật điều chế đa sóng mang, chia kênh truyền thành nhiều kênh con hẹp băng, giúp chống lại suy hao tín hiệu và can nhiễu do truyền đa đường. OFDM cũng cho phép dễ dàng thích ứng với các điều kiện kênh khác nhau bằng cách điều chỉnh công suất và tốc độ mã hóa trên mỗi kênh con. Do đó, OFDM là một lựa chọn phổ biến cho các hệ thống VLC yêu cầu tốc độ truyền dữ liệu cao và khả năng chống nhiễu tốt.

IV. Nghiên Cứu Mô Hình Kênh Truyền VLC Trong Môi Trường Trong Nhà

Mô hình hóa kênh truyền VLC trong môi trường trong nhà là rất quan trọng để thiết kế và tối ưu hóa hệ thống. Mô hình này cần phải tính đến các yếu tố như phản xạ, khúc xạ, hấp thụ ánh sáng, và nhiễu từ các nguồn sáng khác. Việc sử dụng các công cụ mô phỏng như MATLAB có thể giúp phân tích và đánh giá hiệu suất của hệ thống trong các điều kiện khác nhau. Các kết quả nghiên cứu về mô hình kênh truyền VLC có thể được sử dụng để cải thiện thiết kế của bộ phát quang, bộ thu quang, và các thuật toán xử lý tín hiệu.

4.1. Các Yếu Tố Cần Xem Xét Trong Mô Hình Kênh Truyền VLC

Khi mô hình hóa kênh truyền VLC, cần xem xét các yếu tố sau: vị trí và hướng của đèn LED và bộ thu, đặc tính phản xạ của các bề mặt trong phòng, mật độ năng lượng của ánh sáng, và nhiễu từ các nguồn sáng khác. Các mô hình phức tạp hơn có thể tính đến các hiệu ứng như phân cực và tán xạ ánh sáng. Việc sử dụng các phương pháp đo đạc thực nghiệm để xác định các tham số mô hình có thể giúp tăng độ chính xác của mô hình.

4.2. Sử Dụng MATLAB Để Mô Phỏng và Đánh Giá Hiệu Suất

MATLAB là một công cụ mạnh mẽ để mô phỏng và đánh giá hiệu suất của hệ thống VLC. Có thể sử dụng MATLAB để mô hình hóa kênh truyền, thiết kế và mô phỏng các thuật toán điều chế và giải mã, và đánh giá các chỉ số hiệu suất như BER (Bit Error Rate) và SNR. MATLAB cũng cung cấp các công cụ để tối ưu hóa thiết kế hệ thống và phân tích các kết quả mô phỏng. Các công cụ phần mềm khác như ray-tracing cũng có thể được sử dụng để mô phỏng chi tiết hơn về sự lan truyền ánh sáng trong môi trường trong nhà.

V. Ứng Dụng Thực Tiễn của VLC Từ IoT Đến Nhà Thông Minh

Ứng dụng VLC rất đa dạng và tiềm năng, bao gồm internet of things (IoT), nhà thông minh, xe tự hành, và hệ thống định vị trong nhà. Trong IoT, VLC có thể cung cấp kết nối an toàn và hiệu quả cho các thiết bị. Trong nhà thông minh, VLC có thể được sử dụng để điều khiển ánh sáng, nhiệt độ, và các thiết bị gia dụng khác. Trong xe tự hành, VLC có thể cung cấp thông tin liên lạc giữa các xe và cơ sở hạ tầng giao thông. Trong hệ thống định vị trong nhà, VLC có thể cung cấp độ chính xác cao hơn so với các hệ thống dựa trên sóng radio.

5.1. VLC trong Internet of Things IoT và Các Ứng Dụng

VLC cung cấp một phương tiện truyền thông an toàn, tiết kiệm năng lượng, và ít can nhiễu cho các thiết bị IoT. Các ứng dụng bao gồm giám sát môi trường, quản lý năng lượng, và tự động hóa công nghiệp. VLC cũng có thể được sử dụng để cung cấp kết nối internet cho các thiết bị di động trong nhà và văn phòng.

5.2. Triển Khai VLC Trong Hệ Thống Nhà Thông Minh và Văn Phòng

Trong nhà thông minh và văn phòng, VLC có thể được sử dụng để điều khiển ánh sáng, nhiệt độ, và các thiết bị gia dụng khác. VLC cũng có thể cung cấp thông tin liên lạc giữa các thiết bị và người dùng. Các ứng dụng bao gồm hệ thống điều khiển ánh sáng thông minh, hệ thống an ninh, và hệ thống giải trí.

VI. Kết Luận và Hướng Nghiên Cứu Tương Lai Cho VLC

Nghiên cứu đặc tính truyền dữ liệu của đèn LED trong hệ thống truyền thông bằng ánh sáng đã đạt được nhiều tiến bộ đáng kể. Tuy nhiên, vẫn còn nhiều thách thức và cơ hội cho nghiên cứu trong tương lai. Các hướng nghiên cứu bao gồm cải thiện hiệu suất của đèn LED, phát triển các phương pháp điều chế tín hiệu và mã hóa tiên tiến, và khám phá các ứng dụng mới của VLC. Việc kết hợp VLC với các công nghệ khác như truyền thông vô tuyến và truyền thông đường điện cũng là một hướng đi đầy hứa hẹn.

6.1. Tóm Tắt Các Kết Quả Nghiên Cứu Chính và Hạn Chế Hiện Tại

Nghiên cứu đã chỉ ra tiềm năng to lớn của VLC trong nhiều ứng dụng. Tuy nhiên, vẫn còn một số hạn chế cần vượt qua, bao gồm giới hạn về băng thông, yêu cầu về tầm nhìn thẳng, và can nhiễu. Các nghiên cứu trong tương lai cần tập trung vào việc giải quyết các hạn chế này để tăng cường tính khả thi và hiệu quả của VLC.

6.2. Các Hướng Phát Triển Tiềm Năng Của Truyền Thông VLC

Các hướng phát triển tiềm năng của VLC bao gồm phát triển các đèn LED có hiệu suất cao hơn và băng thông rộng hơn, nghiên cứu các phương pháp điều chế tín hiệu và mã hóa tiên tiến, và khám phá các ứng dụng mới trong các lĩnh vực như y tế, giáo dục, và giao thông vận tải. Việc kết hợp VLC với các công nghệ khác như truyền thông vô tuyến và truyền thông đường điện cũng có thể mở ra những khả năng mới.

Nội dung chính

Tổng quan nghiên cứu

Truyền thông bằng ánh sáng nhìn thấy (Visible Light Communication - VLC) là một công nghệ truyền thông không dây sử dụng ánh sáng trắng phát ra từ đèn LED để truyền tải dữ liệu. Theo báo cáo của ngành, công nghệ VLC có thể đạt tốc độ truyền dữ liệu lên đến 1,68 Gb/s ở khoảng cách 3 cm với cường độ chiếu sáng 240 lumen, mở ra nhiều ứng dụng trong giao tiếp không dây hiện đại. Tuy nhiên, việc truyền dữ liệu qua đèn LED vẫn còn nhiều thách thức về đặc tính truyền dẫn, nhiễu và hiệu năng trong môi trường thực tế.

Luận văn tập trung nghiên cứu đặc tính truyền dữ liệu của đèn LED trong hệ thống VLC, nhằm phân tích và mô hình hóa các yếu tố ảnh hưởng đến hiệu suất truyền dẫn. Mục tiêu cụ thể là xây dựng mô hình giải tích hệ thống truyền dữ liệu sử dụng đèn LED trong môi trường trong nhà, đánh giá các phương pháp điều chế, nhiễu và các giải pháp cải thiện hiệu năng. Nghiên cứu được thực hiện trong phạm vi môi trường trong nhà với mô hình phòng kích thước 5m x 5m x 3m, sử dụng phần mềm MATLAB để mô phỏng và tính toán các đại lượng liên quan.

Ý nghĩa của nghiên cứu nằm ở việc cung cấp cơ sở khoa học cho việc phát triển các hệ thống truyền thông VLC hiệu quả, góp phần thúc đẩy ứng dụng công nghệ LED trong chiếu sáng thông minh, giao thông vận tải, y tế và các lĩnh vực khác. Các chỉ số như tỷ số tín hiệu trên tạp âm (SNR), tỉ lệ lỗi bit (BER), và tốc độ truyền dữ liệu được sử dụng làm metrics đánh giá hiệu quả hệ thống.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính: công nghệ truyền thông bằng ánh sáng nhìn thấy (VLC) và các phương pháp điều chế tín hiệu quang học.

1. Công nghệ VLC: Sử dụng ánh sáng khả kiến trong dải bước sóng từ 380 nm đến 760 nm làm môi trường truyền dẫn. Đèn LED đóng vai trò vừa là nguồn sáng vừa là bộ phát dữ liệu, trong khi photo điốt làm bộ thu. Các mô hình kết nối trong môi trường trong nhà gồm: kết nối trực tiếp (Directed LOS), kết nối gián tiếp (Nondirected LOS) và kết nối khuếch tán (Diffuse).

2. Phương pháp điều chế IM/DD (Intensity Modulation/Direct Detection): Thông tin được mã hóa bằng cách điều chỉnh cường độ ánh sáng của đèn LED, tín hiệu được thu nhận trực tiếp bởi photo điốt. Các phương pháp điều chế phổ biến gồm On-Off Keying (OOK), Variable Pulse Position Modulation (VPPM), và Color Shift Keying (CSK) với các biến thể 4-CSK, 8-CSK, 16-CSK.

Các khái niệm chuyên ngành quan trọng bao gồm: tỷ số tín hiệu trên tạp âm (SNR), tỉ lệ lỗi bit (BER), trễ RMS (Root Mean Square delay), hiệu suất quang điện của photo điốt, và các loại nhiễu như nhiễu đa đường và nhiễu trắng Gaussian (AWGN).

Phương pháp nghiên cứu

Nghiên cứu sử dụng dữ liệu thu thập từ các mô hình lý thuyết và mô phỏng trên phần mềm MATLAB. Cỡ mẫu mô phỏng bao gồm các cấu hình phòng 5m x 5m x 3m với các vị trí đèn LED và bộ thu khác nhau, nhằm đánh giá phân bố công suất thu và trễ RMS trong môi trường trong nhà.

Phương pháp chọn mẫu là mô phỏng dựa trên các tham số kỹ thuật thực tế của đèn LED và photo điốt, kết hợp với các mô hình kênh truyền VLC đã được chuẩn hóa. Phân tích dữ liệu tập trung vào các chỉ số SNR, BER, và tốc độ truyền dữ liệu dưới các điều kiện môi trường và phương pháp điều chế khác nhau.

Timeline nghiên cứu kéo dài trong khoảng thời gian một năm, bao gồm giai đoạn tổng hợp lý thuyết, xây dựng mô hình, mô phỏng và phân tích kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Phân bố công suất thu trong phòng: Mô hình phân bố công suất thu cho thấy khi sử dụng bốn đèn LED treo trên trần nhà, công suất thu trung bình tăng khoảng 35% so với trường hợp chỉ sử dụng một đèn LED. Điều này giúp cải thiện độ phủ sóng và giảm vùng chết trong phòng.

2. Giá trị trễ RMS: Trễ RMS tại mặt phẳng thu được tính toán dao động trong khoảng 5-15 ns tùy vị trí bộ thu và cấu hình đèn LED. Trễ RMS thấp hơn khi sử dụng mô hình kết nối trực tiếp (Directed LOS) so với mô hình khuếch tán (Diffuse), giảm thiểu hiện tượng méo tín hiệu do truyền đa đường.

3. Hiệu quả các phương pháp điều chế: Phương pháp điều chế VPPM cho thấy giảm hiện tượng nhấp nháy và cải thiện độ ổn định tín hiệu so với OOK, với tỷ lệ lỗi bit (BER) giảm khoảng 20% trong điều kiện nhiễu AWGN tương đương. Điều chế CSK với 16 mức ký hiệu đạt tốc độ truyền dữ liệu cao hơn 30% so với 4-CSK nhưng yêu cầu thiết bị thu phức tạp hơn.

4. Ảnh hưởng của nhiễu và môi trường: Nhiễu đa đường và ánh sáng nền làm giảm SNR trung bình khoảng 10 dB trong môi trường trong nhà. Việc sử dụng bộ tập trung quang và kỹ thuật lọc giúp tăng SNR lên khoảng 5 dB, cải thiện đáng kể chất lượng truyền dẫn.

Thảo luận kết quả

Nguyên nhân của sự cải thiện công suất thu khi tăng số lượng đèn LED là do tăng cường độ chiếu sáng và giảm vùng tối trong phòng, phù hợp với các nghiên cứu gần đây về hệ thống chiếu sáng thông minh. Trễ RMS thấp trong mô hình Directed LOS cho thấy ưu thế của việc thiết kế hệ thống với tầm nhìn trực tiếp giữa bộ phát và bộ thu, giảm thiểu hiện tượng nhiễu đa đường.

So sánh với các nghiên cứu khác, phương pháp điều chế VPPM và CSK được đánh giá cao về khả năng giảm nhấp nháy và tăng tốc độ truyền dữ liệu, phù hợp với yêu cầu về an toàn thị giác và hiệu suất trong VLC. Việc áp dụng bộ tập trung quang và kỹ thuật lọc nhiễu là cần thiết để đảm bảo chất lượng tín hiệu trong môi trường có nhiều nguồn sáng nền.

Dữ liệu có thể được trình bày qua biểu đồ phân bố công suất thu theo vị trí trong phòng, bảng so sánh BER giữa các phương pháp điều chế, và biểu đồ SNR dưới các điều kiện nhiễu khác nhau, giúp minh họa rõ ràng hiệu quả của các giải pháp đề xuất.

Đề xuất và khuyến nghị

1. Tăng cường số lượng đèn LED trong hệ thống: Triển khai tối thiểu bốn đèn LED trong phòng để cải thiện độ phủ sóng và công suất thu trung bình, hướng tới tăng SNR ít nhất 5 dB trong vòng 6 tháng, do các đơn vị thiết kế hệ thống chiếu sáng thực hiện.

2. Ưu tiên sử dụng phương pháp điều chế VPPM và CSK: Áp dụng các phương pháp điều chế này để giảm hiện tượng nhấp nháy và tăng tốc độ truyền dữ liệu, mục tiêu giảm BER ít nhất 15% trong 1 năm, do các nhà phát triển thiết bị và phần mềm điều khiển thực hiện.

3. Sử dụng bộ tập trung quang và kỹ thuật lọc nhiễu: Lắp đặt thấu kính hội tụ và bộ lọc quang học để giảm nhiễu đa đường và ánh sáng nền, nâng cao SNR khoảng 5 dB trong 6 tháng, do các nhà sản xuất thiết bị quang học đảm nhiệm.

4. Phát triển mô hình mô phỏng và đánh giá thực nghiệm: Tiếp tục nghiên cứu mô hình giải tích và thực nghiệm trong môi trường thực tế để tối ưu hóa thiết kế hệ thống, dự kiến hoàn thành trong 1-2 năm, do các viện nghiên cứu và trường đại học phối hợp thực hiện.

Đối tượng nên tham khảo luận văn

1. Nhà nghiên cứu và sinh viên ngành viễn thông, điện tử: Nghiên cứu cung cấp kiến thức chuyên sâu về công nghệ VLC, phương pháp điều chế và mô hình truyền dữ liệu, hỗ trợ phát triển đề tài và luận văn liên quan.

2. Kỹ sư thiết kế hệ thống chiếu sáng thông minh: Tham khảo các giải pháp tích hợp truyền thông và chiếu sáng bằng đèn LED, giúp tối ưu hóa hiệu suất và tiết kiệm năng lượng trong các dự án thực tế.

3. Doanh nghiệp phát triển thiết bị truyền thông quang học: Cung cấp cơ sở khoa học và kỹ thuật để phát triển sản phẩm VLC với hiệu năng cao, giảm thiểu nhiễu và tăng tốc độ truyền dữ liệu.

4. Cơ quan quản lý và hoạch định chính sách công nghệ: Hiểu rõ tiềm năng và hạn chế của công nghệ VLC để xây dựng các chính sách hỗ trợ phát triển hạ tầng truyền thông hiện đại, đặc biệt trong bối cảnh cách mạng công nghiệp 4.0.

Câu hỏi thường gặp

1. VLC là gì và có ưu điểm gì so với Wi-Fi?
   VLC là công nghệ truyền thông sử dụng ánh sáng khả kiến từ đèn LED để truyền dữ liệu. Ưu điểm gồm băng thông lớn gấp 10,000 lần sóng vô tuyến, bảo mật cao do không xuyên vật thể, và không gây nhiễu điện từ, phù hợp cho môi trường nhạy cảm như bệnh viện.

2. Đèn LED truyền dữ liệu như thế nào?
   Đèn LED truyền dữ liệu bằng cách nhấp nháy ánh sáng ở tốc độ cao không nhìn thấy được bằng mắt thường, điều chỉnh cường độ ánh sáng theo tín hiệu số. Bộ thu là photo điốt nhận ánh sáng và giải mã thành tín hiệu điện.

3. Phương pháp điều chế nào hiệu quả nhất trong VLC?
   Phương pháp VPPM và CSK được đánh giá cao vì giảm hiện tượng nhấp nháy, tăng tốc độ truyền và ổn định tín hiệu. VPPM kết hợp điều chế vị trí xung và điều chế độ rộng xung, còn CSK sử dụng khóa dịch màu để mã hóa dữ liệu.

4. Những hạn chế chính của VLC là gì?
   VLC yêu cầu thiết bị thu phải nằm trong tầm nhìn của đèn LED, không thể truyền qua vật cản, và không hoạt động trong bóng tối. Ngoài ra, cần thay thế hoặc nâng cấp hệ thống chiếu sáng hiện có để tích hợp công nghệ này.

5. Ứng dụng thực tế của VLC hiện nay?
   VLC được ứng dụng trong chiếu sáng thông minh, giao thông vận tải (đèn pha xe, đèn giao thông), truyền thông dưới nước, bệnh viện và hàng không, nơi sóng radio bị hạn chế hoặc gây nhiễu.

Kết luận

• Nghiên cứu đã xây dựng mô hình giải tích và mô phỏng hiệu quả truyền dữ liệu của đèn LED trong hệ thống VLC môi trường trong nhà.
• Phân tích các phương pháp điều chế VPPM và CSK cho thấy cải thiện đáng kể về tốc độ truyền và giảm nhấp nháy so với OOK truyền thống.
• Việc sử dụng nhiều đèn LED và bộ tập trung quang giúp tăng công suất thu và giảm nhiễu đa đường, nâng cao chất lượng truyền dẫn.
• Nghiên cứu góp phần làm rõ các đặc tính truyền dữ liệu của đèn LED, hỗ trợ phát triển các ứng dụng VLC trong chiếu sáng thông minh và truyền thông không dây tốc độ cao.
• Hướng nghiên cứu tiếp theo tập trung vào thử nghiệm thực tế và phát triển các giải pháp tích hợp nâng cao hiệu năng hệ thống trong môi trường đa dạng.

Để tiếp tục phát triển công nghệ VLC, các nhà nghiên cứu và doanh nghiệp được khuyến khích áp dụng các giải pháp điều chế tiên tiến, tối ưu hóa thiết kế hệ thống và mở rộng ứng dụng trong các lĩnh vực công nghiệp và dân dụng.

Trích đoạn nội dung tài liệu

CHƯƠNG 1 - TỔNG QUAN VỀ HỆ THỐNG TRUYỀN THÔNG BẰNG ÁNH SÁNG Alexander Graham Bell, vào năm 1880 đã giới thiệu khái niệm sử dụng ánh sáng như một phương tiện truyền thông với sự phát minh của photo phone, một thiết bị được sử dụng để truyền một tín hiệu thoại thông qua một chùm ánh sáng. Bell tập trung ánh sáng mặt trời bằng gương và sau đó sử dụng một cơ chế làm rung gương để truyền tiếng nói của mình đi. Chùm rung được thu thập bởi máy thu ở đầu nhận và giải mã trở lại tín hiệu thoại. Thí nghiệm của Bell gặp phải khó khăn dưới ảnh hưởng của sương mù và mưa và ông đã ngừng thí nghiệm của mình.

Sáng chế ra đèn LED vào năm 1961 đã mang lại khái niệm mới về truyền thông dựa trên ánh sáng trắng phát ra từ đèn LED, gửi dữ liệu bằng ánh sáng nhấp nháy ở tốc độ rất cao và vô hình đối với mắt người. Trong giao tiếp ánh sáng khả kiến, LED được sử dụng như bộ phát và photo điốt được sử dụng như bộ thu. Phổ ánh sáng nhìn thấy được sử dụng như là phương tiện truyền dẫn.1 Khái niệm về hệ thống Visible Light Communication (VLC) Hình 1. Dải bước sóng của ánh sáng nhìn thấy Visible Light Communication - VLC là công nghệ truyền thông không dây bằng cách sử dụng ánh sáng trắng bao gồm nhiều ánh sáng đơn sắc biến thiên liên tục 14 trong dải bước sóng từ 380 nm đến 760 nm tương ứng với một dải tần số từ 400 – 790 THz.

Do ánh sáng nhìn thấy “thân thiện” với con người, công nghệ này ít nguy hại hơn so với công nghệ truyền thông vô tuyến (RF). VLC còn được biết đến với tên gọi khác là Li-fi.2 Lịch sử phát triển của công nghệ truyền thông không dây VLC Ý tưởng truyền tải thông tin bằng ánh sáng nhìn thấy không phải là ý tưởng mới. Từ hàng nghìn năm trước, những ngọn hải đăng đầu tiên là những ngọn tháp nhỏ trên đỉnh có những giỏ kim loại đựng ngọn đuốc đang cháy. Chúng có nhiệm vụ hỗ trợ hoa tiêu cho các con tàu biển định hướng và tìm đường, đồng thời đánh dấu các đường bờ biển hay các bãi cạn nguy hiểm, các lối an toàn vào cảng bằng cách gửi những chùm sáng nhấp nháy theo chu kỳ.

Ngọn hải đăng Hòn Dấu – Đồ Sơn Một cột mốc đánh dấu việc sử dụng ánh sáng nhìn thấy để truyền thông tin sau này thuộc về một nhà khoa học Scotland tên là Alexander Graham Bell, người đã phát minh ra thiết bị Photophone vào ngày 19 tháng 2 năm 1880 tại phòng thí nghiệm 15 ở Washington, DC cùng với cộng sự của ông là Charles Summer Tainer [1]. Thiết bị này truyền thông bằng ánh sáng mặt trời. Tại đầu phát, ánh sáng sẽ được hội tụ qua thấu kính, đến phía ống nói. Sau ống nói sẽ được gắn một gương mảnh, có nhiệm vụ làm thay đổi cường độ của ánh sáng mặt trời chiếu đến theo độ rung của âm thanh khi có người nói vào.

Thông tin sẽ được điều chế và truyền đi bằng sóng ánh sáng tới phía thu. Mô hình thu phát của photophone [1] Tại đầu thu, một pin Selenium được nối với nguồn điện, pin này được đặt ở trung tâm của một gương dạng parabol. Ánh sáng sẽ được tập trung vào pin Selenium và cường độ sáng thay đổi khiến cho điện trở của pin thay đổi tạo ra dòng điện làm thay đồi màng rung của ống nghe, từ đó sẽ phát ra âm thanh [1]. Bằng hệ thống này, họ đã thực hiện việc truyền thông ở khoảng cách 213 mét.

Tuy nhiên do độ nhiễu quá lớn, cộng với sự phụ thuộc quá chặt chẽ vào thời tiết mà cỗ máy này chưa thực sự chiếm được sự quan tâm đúng mức của cộng đồng khoa học lúc bấy giờ. Đến năm 1907, hiện tượng biến đổi dòng điện thành ánh sáng được H. Round phát hiện đầu tiên ở phòng thí nghiệm Marconi. Năm 1961, các nhà thí nghiệm người Mỹ Robert Biard và Gary Pittman, phát hiện GaAs phát ra tia hồng ngoại khi 16 có dòng điện chạy qua và đã phát minh ra LED hồng ngoại.

Các nguồn sáng từ bán dẫn mở ra một cơ hội rất lớn cho việc kết hợp truyền thông và chiếu sáng. LED (viết tắt của Light Emitting Diode, có nghĩa là điốt phát quang) là các điốt có khả năng phát ra ánh sáng hay tia hồng ngoại, tử ngoại. Cũng giống như điốt, LED được cấu tạo từ một khối bán dẫn loại p ghép với một khối bán dẫn loại n. Tới tháng 5/2018, đèn pin LED sáng nhất được ghi nhận là đèn Imalent DX80, với độ chiếu sáng lên đến 32,000 lumen ở chế độ turbo [2].

Lý do chúng ta có thể sử dụng đèn LED trong hệ thống VLC là vì khi có sự thay đổi dòng điện đi qua LED thì độ sáng của đèn LED cũng thay đổi theo, sự thay đổi này diễn ra rất nhanh khiến mắt thường không thể phân biệt được. Khi đó, thông tin được điều chế vào ánh sáng của LED và truyền đi tới bộ thu.3 Công nghệ VLC trong thực tế Với sự phát triển nhanh chóng của công nghệ chiếu sáng sử dụng bán dẫn (solid-state lighting), công nghệ VLC sử dụng LED cho phép truyền tải dữ liệu với tốc độ lên tới hàng Gbps. Vào năm 2015, một nhóm các nhà khoa học đã chứng minh rằng có thể truyền tải thông tin ở tốc độ cao lên đến 1,68 Gb/s ở khoảng cách 3 cm (cường độ chiếu sáng 240 lumen) sử dụng ánh sáng trắng [3]. Bên cạnh những ưu điểm về tốc độ, công nghệ VLC còn mang trong mình những ưu điểm khác, nó cho phép tạo ra những kênh thông tin an toàn trong môi trường văn phòng hoặc tòa nhà.

Với những ưu điểm như : rẻ, bền, đẹp và tiết kiệm điện năng, việc nghiên cứu đặc tính truyền dẫn của đèn LED sẽ tạo ra một cơ sở hạ tầng vừa có tác dụng chiếu sáng, vừa có tác dụng truyền thông tin một cách an toàn và nhanh chóng. Trong thực tế, VLC hiện đang được áp dụng trong một số lĩnh vực như : Hệ thống chiếu sáng thông minh : hệ thống ánh sáng thông minh trong các tòa nhà với công nghệ VLC cung cấp cơ sở hạ tầng nhằm vừa chiếu sáng, vừa điều khiển, vừa truyền thông. Công nghệ VLC trong thực tế [4] Hình 1. Hệ thống chiếu sáng thông minh [5] Ứng dụng môi trường nguy hiểm : ứng dụng trong những khu vực có độ nguy hiểm cao (ví dụ trong các mỏ, nhà máy hóa dầu, …) [6].

Ứng dụng trong giao thông thông minh : Xe ô tô sử dụng các đèn LED để chiếu sáng, đèn giao thông, biến báo và đèn đường cũng sử dụng công nghệ LED nên có 18 rất nhiều ứng dụng đối với công nghệ VLC trong lĩnh vực giao thông, vận tải. Có thể kể đến các cảm biến như cảm biến trước va chạm, phanh điện tử khẩn cấp, cảnh báo thay đổi làn đường, cảnh báo tăng tốc…Do độ trễ cực kỳ thấp, hệ thống truyền ánh sáng tốc độ cao như Li-fi có thể được ứng dụng như hình 1. Ứng dụng VLC trong hệ thống giao thông vận tải [7] Ứng dụng trong truyền thông dưới nước : Sóng điện từ không thể lan truyền tốt trong môi trường nước. Do đó, VLC có thể được sử dụng trong truyền thông dưới nước.7 minh họa quá trình truyền thông của một thiết bị lặn ngầm dưới nước.

Do khoảng cách từ đáy biển tới tàu ở mặt biển quá xa, một kênh truyền thông quang được triển khai từ tàu trên mặt nước xuống đáy biển dựa trên điểm chuyển tiếp [7]. Ứng dụng VLC trong truyền thông dưới nước [7] 19 Một thiết bị sử dụng khác sử dụng công nghệ VLC do công ty Marine Comms Ryukyu sáng chế [8] nhằm giúp các thợ lặn có thể sử dụng giọng nói để nói chuyện với nhau trong môi trường nước có tên gọi là “i-MAJUN”. Thiết bị này có khoảng cách giao tiếp tối đa là 30 mét với độ sáng đèn LED tối đa 1500 lumen. Thiết bị i-MAJUN [8] Hình 1.

Ứng dụng VLC trong lĩnh vực hàng không [9] 20 Ứng dụng trong lĩnh vực hàng không : Vì những lí do an toàn, radio và điện thoại không được ưa chuộng trong khoang hành khách của máy bay. Đèn LED được sử dụng để chiếu sáng cũng có thể sử dụng để truyền dữ liệu, cung cấp các dịch vụ truyền thông cho hành khách. Điều này giúp giảm chi phí chế tạo và trọng lượng của máy bay. Ứng dụng VLC trong bệnh viện Ứng dụng trong bệnh viện và chăm sóc sức khoẻ : Tại bệnh viện, nơi các thiết bị radio không được phép sử dụng vì nhiễu điện từ có thể làm ảnh hưởng đến sức khoẻ của bệnh nhân, VLC sẽ cung cấp các kênh liên lạc trong bệnh viện.

Bên cạnh đó, công nghệ này còn giúp xây dựng các ứng dụng xác định vị trí (Location-based Service - LBS) để quản lý bệnh nhân trong toà nhà.1 Hệ thống VLC của viện Fraunhofer Viện Fraunhofer Heinrich Hertz (HHI), là một tổ chức của hộ i Fraunhofer có trụ sở tại Berlin chuyên nghiên cứu về viễn thông, có bộ phận mạng quang tử lớn và có một phòng thí nghiệm nghiên cứu mạng quang trong nhà và VLC. Theo như thông tin từ viện [10], hệ thống VLC của viện Fraunhofer có những thông số như sau : 21 Hình 1. Hệ thống kết nối bộ thu và bộ phát của viện Fraunhofer  Nguồn sáng : bất kỳ đèn LED công suất cao nào.  Trao đổi dữ liệu quang hai chiều.

 Tỷ lệ thích ứng rộng.  Tốc độ dữ liệu đỉnh 1 Gbit/s.  Giao diện Ethernet RJ45 phổ thông.  Kích thước : 87 mm x 114 mm x 42 mm (không kể thấu kính).

Thiết bị kết nối LED – Blackhaul Frauhofer 22 Đến với thiết bị Blackhaul Frauhofer, đây là một thiết bị liên kết khác dựa trên giao tiếp ánh sáng. Điều này chỉ dựa trên phổ IR phổ hồng ngoại – (Ifra red) Các tính năng của thiết bị này là :  Đèn LED hồng ngoại.  Sắp xếp dễ dàng: 500 Mb / giây trên 100 m 250 Mb / giây trên 200 m.  Trao đổi dữ liệu hai chiều.

 Tỷ lệ thích ứng động.  1 chipset và giao diện GbE.  Trọng lượng : 3 Kg.  Kích thước : 240 mm x 230 mm x 130 mm.

Thiết bị Li-fi được phát triển bởi Sangikyo Gần đây, dựa trên thiết bị này, nhà cung cấp viễn thông Nhật Bản Sangikyo [11] đã cho ra đời sản phẩm Li-Fi đầu tiên dựa trên công nghệ backhaul LED quang của Fraunhofer HHI. Công ty này đã tung ra sản phẩm Li-Fi đầu tiên mang tên LED Backhaul. Công nghệ cốt lõi ban đầu được giới thiệu như một relay video 4K / 8K tốc độ dữ liệu đạt được từ 100 đến 750 MB/s.
