Nghiên Cứu Hệ Đo Vạn Năng Cao Áp Không Biến Dòng và Biến Điện Áp Cao

Chuyên khảo kỹ thuật phân tích Nghiên ứu hệ đo vạn năng ao áp không biến dòng và biến điện áp ao áp, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu tiếp theo.

• Tác giả: Trần Thủy Văn
• Người hướng dẫn: TS. Nguyễn Trọng Quế
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Đo Lường Và Các Hệ Thống Điều Khiển
• Đề tài: Nghiên Cứu Hệ Đo Vạn Năng Cao Áp Không Biến Dòng Và Biến Điện Áp Cao
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2006
• Địa điểm: Hà Nội

Mục lục chi tiết

• 1. CHƯƠNG 1: PHƯƠNG HƯỚNG CƠ BẢN CỦA ĐỀ TÀI
• 1.1. Vai trò của kỹ thuật đo điện
• 1.2. Sự phát triển đo lường ở mức điện cao áp
• 1.3. Một số phương pháp đo không tiếp xúc đã được dùng
• 1.4. Phương hướng cơ bản của đề tài
• 2. CHƯƠNG 2: GIỚI THIỆU CÁC VI HỆ THỐNG
• 2.1. Giới thiệu vi hệ thống ADE7753
• 2.2. Sơ đồ cấu trúc của ADE7753
• 2.3. Sơ đồ khởi chức năng
• 2.4. Sơ đồ chân và ý nghĩa các chân của ADE7753
• 2.5. Các đầu vào từng tủ và biến đổi ADC
• 2.6. Giới thiệu vi hệ thống truyền tin Bluetooth
• 2.7. Giới thiệu vi điều khiển PIC18F2320
• 2.8. Kết hợp giữa ADE7753 - PIC18F2320 - Bluetooth
• 3. CHƯƠNG 3: CÁC THUẬT TOÁN ĐO CÁC ĐẠI LƯỢNG ĐIỆN CỦA ADE7753
• 3.1. Một số phương pháp xử lý tín hiệu trước đây
• 3.2. Đo giá trị hiệu dụng dòng điện IRMS
• 3.3. Đo giá trị hiệu dụng điện áp URMS
• 3.4. Đo công suất tác động P
• 3.5. Đo công suất phản kháng Q
• 3.6. Đo công suất biểu kiến S (công suất toàn phần)
• 3.7. Các đại lượng cần hiệu chỉnh trong ADE7753
• 3.7.1. Hiệu chỉnh hồ sơ năng lượng Wh
• 3.7.2. Hiệu chỉnh offset công suất
• 3.7.3. Hiệu chỉnh pha
• 3.7.4. Hiệu chỉnh giá trị hiệu dụng VRMS, IRMS
• 3.7.5. Hiệu chỉnh hồ sơ đo năng lượng toàn phần VAh
• 3.7.6. Hiệu chỉnh năng lượng phản kháng
• 3.7.7. Một số lưu thuật toán hiệu chỉnh
• 4. CHƯƠNG 4: TÍNH TOÁN VÀ GHÉP NỐI PHẦN CỨNG
• 4.1. Ghép nối ADE7753 với mạch đo cao áp
• 4.2. Mạch đo dòng điện vào kênh 1
• 4.3. Ghép nối ADE7753 với PIC18F2320
• 4.4. Ghép nối PIC18F2320 với các mạch điều khiển
• 4.5. Mạch nguồn cung cấp
• 4.6. Sơ đồ mạch nguyên lý nối dây
• 5. CHƯƠNG 5: TỔ CHỨC CHƯƠNG TRÌNH PHẦN MỀM
• 5.1. Nhiệm vụ chung
• 5.2. Xác định nhiệm vụ chung
• 5.3. Tổ chức chương trình biểu
• 5.4. Nhiệm vụ và sự phối hợp trong vi điều khiển PIC18F2320
• 5.5. Đo dòng điện hiệu dụng Irms, I=
• 5.6. Đo điện áp hiệu dụng Urms, U=
• 5.7. Đo công suất tác động P
• 5.8. Tính hằng số năng lượng Wh
• 5.9. Đo hồ sơ công suất
• 5.10. Ngắt truyền tin giữa ADE và Bluetooth
• 5.11. Phần mềm trên máy tính giao tiếp với Bluetooth qua cổng USB
• 6. CHƯƠNG 6: THỰC NGHIỆM
• 6.1. Xác định mục đích và nội dung thực nghiệm
• 6.2. Nội dung thực nghiệm
• 6.3. Tổ chức phần cứng
• 6.4. Tổ chức phần mềm
• 6.5. Kết luận
• 7. CHƯƠNG 7: KẾT LUẬN CHUNG VÀ HƯỚNG PHÁT TRIỂN
• 7.1. Kết luận chung
• 7.2. Phương hướng phát triển
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Nghiên Cứu Hệ Đo Vạn Năng Cao Áp Không Biến Dòng

Nghiên cứu hệ đo vạn năng cao áp không biến dòng và biến điện áp cao là một lĩnh vực quan trọng trong bối cảnh công nghiệp hiện đại, nơi mà việc đo lường chính xác và an toàn các thông số điện là yếu tố then chốt. Sự phát triển mạnh mẽ của công nghệ chế tạo và ứng dụng số hóa đã thúc đẩy xu hướng thay thế các thiết bị đo lạc hậu, cồng kềnh bằng các thiết bị đo số thông minh, nhanh nhạy và gọn nhẹ. Công nghệ chế tạo vi hệ thống đo lường (IC) đã mở ra những khả năng to lớn trong việc chế tạo các thiết bị đo, thử nghiệm và xây dựng các hệ đo giám sát với khả năng đáp ứng nhanh, chính xác. Luận văn này trình bày một mẫu của hệ đo vạn năng cao áp không biến dòng và biến điện áp cao áp ứng dụng vi hệ thống ADE7753, vi xử lý và Bluetooth để biến đổi, đo và truyền tải các thông số P, Q, U, I về máy tính trung tâm.

1.1. Tầm Quan Trọng Của Đo Lường Điện Áp Cao Hiện Nay

Trong quá trình công nghiệp hóa và hiện đại hóa đất nước, ngành đo lường đóng vai trò quan trọng. Kỹ thuật đo là lĩnh vực khoa học thực nghiệm, nghiên cứu phương pháp và thiết bị đo. Phương pháp và thiết bị đo liên hệ mật thiết, bổ sung cho nhau. Một thiết bị đo chỉ xây dựng trên phương pháp đo xác định. Sự phát triển của công nghệ chế tạo thúc đẩy tìm ra các phương pháp đo mới. Kỹ thuật đo điện đã trải qua các giai đoạn chính, từ dụng cụ chỉ thị cơ điện đến dụng cụ đo điện tử tương tự và số đơn giản, và cuối cùng là sự ra đời của vi xử lý và vi điều khiển, tạo ra các thiết bị đo nhỏ gọn, chức năng tăng lên gấp bội.

1.2. Các Phương Pháp Đo Điện Áp Cao Không Tiếp Xúc

Từ năm 1976, đã có hai phương pháp đo không tiếp xúc được đưa ra dựa trên hiệu ứng Kerr-Pokense và hiệu ứng Faraday. Hiệu ứng dùng để đo dòng điện dựa vào đo góc lệch pha của chùm tia lazer chiếu trong từ trường do dòng điện cần đo tạo ra. Tuy nhiên, các phương pháp này mới dừng lại ở nghiên cứu và độ chính xác không cao. Theo tài liệu, góc lệch pha được tính theo công thức θ = C_B .l, trong đó C_B là hằng số, B là cảm ứng từ, l là chiều dài vùng từ trường tác dụng. Điều này cho thấy một cách tiếp cận tiềm năng, nhưng vẫn còn nhiều hạn chế cần khắc phục.

II. Thách Thức An Toàn Trong Đo Lường Điện Cao Áp Trực Tiếp

Việc đo lường điện cao áp trực tiếp tiềm ẩn nhiều nguy cơ mất an toàn cho người vận hành và thiết bị. Các phương pháp truyền thống thường sử dụng biến dòng (TI) và biến áp (TU) để hạ áp và dòng điện xuống mức an toàn. Tuy nhiên, các thiết bị này có kích thước lớn, cồng kềnh và tiềm ẩn sai số do đặc tính của chúng. Hơn nữa, việc cách điện cho các thiết bị này đòi hỏi chi phí lớn và phức tạp. Do đó, nhu cầu về một hệ thống đo lường an toàn, chính xác và hiệu quả là rất cấp thiết.

2.1. Giảm Thiểu Sai Số Đo Trong Hệ Thống Điện Cao Áp

Trong hệ đo lường điện cao áp, sai số có thể đến từ nhiều nguồn khác nhau như sai số của biến dòng, biến áp, sai số do nhiễu điện từ, và sai số do điều kiện môi trường. Để giảm thiểu sai số, cần sử dụng các thiết bị đo có độ chính xác cao, áp dụng các kỹ thuật lọc nhiễu hiệu quả, và hiệu chỉnh sai số định kỳ. Việc phân tích và đánh giá các nguồn sai số tiềm ẩn là rất quan trọng để đảm bảo độ tin cậy của kết quả đo.

2.2. Tiêu Chuẩn An Toàn Điện Trong Đo Lường Cao Áp

Việc tuân thủ các tiêu chuẩn an toàn điện là bắt buộc trong mọi hoạt động đo lường cao áp. Các tiêu chuẩn này quy định các biện pháp phòng ngừa tai nạn điện, đảm bảo an toàn cho người vận hành và thiết bị. Cần trang bị đầy đủ các thiết bị bảo hộ cá nhân như găng tay cách điện, ủng cách điện, và sử dụng các dụng cụ đo được chứng nhận an toàn. Thực hiện kiểm tra định kỳ các thiết bị đo để đảm bảo chúng hoạt động đúng chức năng và an toàn.

2.3. Ứng Dụng Công Nghệ IoT trong Giám Sát Điện Cao Áp Từ Xa

Công nghệ IoT (Internet of Things) mở ra khả năng giám sát điện cao áp từ xa, giảm thiểu sự can thiệp trực tiếp của con người vào môi trường nguy hiểm. Các cảm biến được kết nối mạng có thể thu thập dữ liệu về điện áp, dòng điện, nhiệt độ, và các thông số khác, sau đó truyền tải dữ liệu về trung tâm điều khiển để phân tích và đưa ra các quyết định kịp thời. Ứng dụng IoT giúp nâng cao hiệu quả vận hành, giảm thiểu rủi ro tai nạn, và tiết kiệm chi phí bảo trì.

III. Phương Pháp Đo Vạn Năng Cao Áp Dùng Vi Hệ Thống ADE7753

Luận văn đề xuất phương pháp đo không tiếp xúc, trong đó các thông số của lưới điện được đo ở cao áp và truyền tin về trung tâm bằng phương tiện không dây. Hệ thống sử dụng các vi hệ thống và vi điều khiển, bao gồm vi hệ thống biến đổi các đại lượng điện, vi hệ thống truyền tin không dây và vi điều khiển để thu thập số liệu và bảo vệ. Các thông số điện ở cao áp được đo bằng cách chuyển đổi dòng thông qua biến dòng thông thường (TI) hoặc điện trở Sun, và chuyển đổi điện áp thông qua biến áp thông thường (TU). Sau đó, tín hiệu được đưa vào hai kênh tương tự của vi hệ thống biến đổi (ADE7753).

3.1. Giới Thiệu Vi Hệ Thống Đo Lường ADE7753

Vi hệ thống ADE7753 là một IC của hãng Analog Devices, tích hợp các hàm xử lý tín hiệu nhanh, tính toán với độ chính xác cao, được sử dụng rộng rãi trong đo lường, đặc biệt là đo các đại lượng điện trong mạch điện một pha. Các vi hệ thống ADE77xx đều dựa trên định nghĩa về đo giá trị hiệu dụng và công suất tác dụng. Analog Devices sử dụng các biện pháp như khuếch đại điện áp vào bằng phần mềm, sau đó đưa vào ADC chính xác cao, tốc độ nhanh, đảm bảo sai số thấp.

3.2. Cấu Trúc và Chức Năng Các Khối Của ADE7753

ADE7753 là một vi hệ thống on-chip biến đổi đại lượng điện một pha, gồm 2 kênh tín hiệu vào tương tự, mỗi kênh có một bộ PGA (Programmable Gain Amplifier) để khuếch đại tín hiệu. Vi hệ thống tích hợp 2 bộ biến đổi tương tự số ADC Σ-∆ 24 bit, các bộ lọc thông thấp (LPF), thông cao (HPF) và bộ chuyển đổi năng lượng sang tần số (DFC). ADE7753 còn có các thanh ghi để hiệu chỉnh, bù sai số, và cảm biến nhiệt độ.

IV. Thuật Toán Đo Lường Các Đại Lượng Điện Sử Dụng ADE7753

ADE7753 cho phép tính toán và đo các đại lượng như công suất tác dụng P, công suất phản kháng Q, công suất biểu kiến S, năng lượng, giá trị dòng điện, điện áp hiệu dụng, tần số f, chu kỳ T, hệ số công suất của lưới điện, và lấy mẫu giá trị tức thời dòng điện, điện áp. Ngoài ra, nó có thể sử dụng để tạo ra thiết bị đo các đại lượng điện một chiều, các thông số mạch điện như điện trở R, điện cảm L, điện dung C, điện trở nối đất, điện trở cách điện, điện trở tiếp điểm. ADE7753 bù offset của ADC bằng bộ lọc thông cao và bù ảnh hưởng của góc lệch pha, bù các hệ số biến đổi, lọc thông thấp.

4.1. Đo Giá Trị Hiệu Dụng Dòng Điện và Điện Áp với ADE7753

ADE7753 sử dụng các thuật toán để đo giá trị hiệu dụng (RMS) của dòng điện (I_RMS) và điện áp (V_RMS). Các thuật toán này dựa trên việc lấy mẫu tín hiệu tức thời và tính toán giá trị hiệu dụng theo công thức. Vi hệ thống có khả năng xử lý tín hiệu số (DSP) hiện đại, cho phép thực hiện các phép biến đổi tương tự số, lọc số, phép nhân, tích phân số để đảm bảo độ chính xác cao.

4.2. Đo Công Suất Tác Dụng và Phản Kháng Bằng ADE7753

Để đo công suất tác dụng (P) và công suất phản kháng (Q), ADE7753 sử dụng các thuật toán phức tạp dựa trên việc lấy mẫu đồng thời điện áp và dòng điện, sau đó tính toán công suất tức thời và trung bình. Vi hệ thống tích hợp các khối dịch pha để tính công suất phản kháng. Việc hiệu chỉnh offset công suất và pha cũng được thực hiện để đảm bảo độ chính xác cao.

V. Ghép Nối Phần Cứng và Tổ Chức Chương Trình Phần Mềm

Luận văn mô tả việc ghép nối ADE7753 với mạch đo cao áp, vi điều khiển PIC18F2320 và module Bluetooth để truyền dữ liệu không dây. Mạch đo dòng điện được kết nối vào kênh 1 của ADE7753, và mạch đo điện áp được kết nối vào kênh 2. Vi điều khiển PIC18F2320 được sử dụng để thu thập dữ liệu từ ADE7753 và truyền dữ liệu không dây thông qua module Bluetooth. Phần mềm trên máy tính được sử dụng để giao tiếp với module Bluetooth và hiển thị dữ liệu đo được.

5.1. Ghép Nối ADE7753 Với Mạch Đo Điện Cao Áp

Việc ghép nối ADE7753 với mạch đo điện cao áp đòi hỏi sự cẩn trọng để đảm bảo an toàn và độ chính xác. Biến dòng (CT) và biến áp (VT) được sử dụng để hạ dòng điện và điện áp xuống mức an toàn trước khi đưa vào ADE7753. Mạch bảo vệ quá áp và quá dòng cũng cần được thiết kế để bảo vệ ADE7753 khỏi các sự cố điện.

5.2. Thiết Kế Giao Diện Truyền Thông Không Dây Bluetooth

Module Bluetooth được sử dụng để truyền dữ liệu đo được từ ADE7753 về máy tính trung tâm. Giao diện truyền thông Bluetooth cần được thiết kế để đảm bảo tốc độ truyền dữ liệu đủ nhanh và độ tin cậy cao. Các giao thức truyền thông và mã hóa dữ liệu cũng cần được xem xét để bảo mật thông tin.

5.3. Tổ chức chương trình phần mềm và thuật toán điều khiển

Chương trình phần mềm được tổ chức để thực hiện các nhiệm vụ như đọc dữ liệu từ ADE7753, tính toán các đại lượng điện, điều khiển module Bluetooth, và hiển thị dữ liệu trên máy tính. Các thuật toán điều khiển được sử dụng để tối ưu hóa hiệu suất của hệ thống và đảm bảo độ chính xác của kết quả đo.

VI. Thực Nghiệm và Đánh Giá Hiệu Năng Hệ Thống Đo Cao Áp

Luận văn trình bày kết quả thực nghiệm để đánh giá hiệu năng của hệ thống đo cao áp. Các thử nghiệm được thực hiện trong các điều kiện khác nhau để kiểm tra độ chính xác, độ ổn định và khả năng chịu nhiễu của hệ thống. Kết quả thực nghiệm cho thấy hệ thống có độ chính xác cao và hoạt động ổn định trong các điều kiện khác nhau. Tuy nhiên, một số hạn chế cũng được chỉ ra, và các giải pháp cải thiện được đề xuất.

6.1. Phân Tích Sai Số Đo Trong Thử Nghiệm Thực Tế

Trong quá trình thử nghiệm, cần phân tích các nguồn sai số đo tiềm ẩn và đánh giá ảnh hưởng của chúng đến kết quả đo. Các sai số có thể đến từ thiết bị đo, mạch điện, điều kiện môi trường, và quá trình xử lý dữ liệu. Việc phân tích sai số giúp xác định các biện pháp cải thiện độ chính xác của hệ thống.

6.2. Đánh Giá Độ Ổn Định Của Hệ Thống Đo Trong Thời Gian Dài

Độ ổn định của hệ thống đo trong thời gian dài là một yếu tố quan trọng để đảm bảo độ tin cậy của kết quả đo. Cần thực hiện các thử nghiệm kéo dài để đánh giá sự thay đổi của các thông số đo theo thời gian. Các yếu tố ảnh hưởng đến độ ổn định cần được xác định và giảm thiểu.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển mạnh mẽ của công nghiệp và công nghệ hiện đại, việc đo lường chính xác các đại lượng điện năng cao áp trở thành yêu cầu cấp thiết nhằm nâng cao hiệu quả quản lý và vận hành hệ thống điện. Theo ước tính, sai số trong đo lường điện năng có thể gây thiệt hại kinh tế lên đến hàng triệu đô la mỗi năm cho các doanh nghiệp và ngành điện lực. Luận văn này tập trung nghiên cứu hệ đo vạn năng cao áp không biến dòng và biến điện áp cao áp, nhằm phát triển một mẫu hệ đo thông minh, chính xác và có khả năng truyền dữ liệu không dây đến trung tâm điều khiển.

Mục tiêu cụ thể của nghiên cứu là thiết kế và xây dựng hệ đo vạn năng cao áp sử dụng vi hệ thống ADE7753 để đo các đại lượng điện áp, dòng điện, công suất tác dụng, công suất phản kháng và năng lượng tiêu thụ, kết hợp với vi điều khiển PIC18F2320 và hệ thống truyền tin Bluetooth không dây. Phạm vi nghiên cứu được giới hạn trong việc đo lường các đại lượng điện năng một pha ở mức điện áp cao, với các phép thử nghiệm thực tế tại phòng thí nghiệm của Trường Đại học Bách Khoa Hà Nội trong năm 2006.

Ý nghĩa của nghiên cứu thể hiện qua việc nâng cao độ chính xác đo lường (đạt sai số dưới 0,1%), giảm thiểu kích thước thiết bị, tăng tính linh hoạt trong truyền dữ liệu và khả năng giám sát từ xa. Các chỉ số hiệu suất như sai số đo dòng điện và điện áp đều được kiểm soát trong khoảng 1,5%, công suất tác dụng sai số dưới 2,5%, đảm bảo phù hợp với các tiêu chuẩn quốc tế như IEC61036 và ANSI.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết chính trong kỹ thuật đo lường điện năng:

1. Lý thuyết đo lường điện năng bằng vi mạch ADE7753: ADE7753 là vi mạch đo điện năng đa năng, tích hợp các bộ chuyển đổi ADC 24 bit, bộ lọc thông thấp (LPF), và các thuật toán xử lý tín hiệu số (DSP) để đo chính xác các đại lượng RMS dòng điện, điện áp, công suất tác dụng (P), công suất phản kháng (Q), công suất biểu kiến (S), tần số (f), hệ số công suất (cosϕ) và năng lượng tiêu thụ. Vi mạch này cho phép hiệu chỉnh các sai số offset, pha và gain thông qua các thanh ghi điều khiển.

2. Mô hình truyền tin không dây Bluetooth: Bluetooth được sử dụng để truyền dữ liệu đo từ vi điều khiển PIC18F2320 đến máy tính trung tâm. Bluetooth hoạt động trong phạm vi 10-100m với tốc độ truyền từ 1 Mbps đến 10 Mbps, hỗ trợ các chế độ kết nối đa điểm và quản lý năng lượng hiệu quả.

Các khái niệm chính bao gồm:

• Đại lượng RMS (Root Mean Square) của dòng điện và điện áp
• Công suất tác dụng, công suất phản kháng và công suất biểu kiến
• Hiệu chỉnh offset, pha và gain trong đo lường
• Giao tiếp SPI giữa ADE7753 và vi điều khiển
• Truyền dữ liệu không dây qua Bluetooth

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ các phép đo thực nghiệm trong phòng thí nghiệm với hệ thống ADE7753 kết hợp PIC18F2320 và module Bluetooth. Cỡ mẫu nghiên cứu bao gồm nhiều lần đo lặp lại với các mức điện áp và dòng điện khác nhau để đánh giá độ chính xác và ổn định của hệ thống.

Phương pháp phân tích sử dụng bao gồm:

• Xử lý tín hiệu số (DSP) trên vi mạch ADE7753 để tính toán các đại lượng điện năng
• Hiệu chỉnh sai số thông qua các thanh ghi điều khiển của ADE7753
• Phân tích thống kê sai số đo lường, so sánh với các tiêu chuẩn quốc tế
• Đánh giá hiệu quả truyền dữ liệu không dây qua Bluetooth về tốc độ và độ tin cậy

Timeline nghiên cứu kéo dài trong khoảng 6 tháng, bao gồm các giai đoạn thiết kế phần cứng, lập trình phần mềm điều khiển, thực nghiệm đo lường và phân tích kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Độ chính xác đo lường cao: Hệ thống đo đạt sai số dòng điện và điện áp RMS trong khoảng 1,5%, công suất tác dụng sai số dưới 2,5%, năng lượng tiêu thụ sai số dưới 0,1%. So với các thiết bị đo truyền thống, hệ thống cải thiện độ chính xác lên đến 0,5% so với chuẩn IEC61036.

2. Khả năng hiệu chỉnh linh hoạt: Qua các phép hiệu chỉnh offset, pha và gain trên thanh ghi ADE7753, sai số đo được giảm đáng kể, đặc biệt là sai số pha được điều chỉnh chính xác đến ±0,1 độ, giúp nâng cao độ tin cậy của các phép đo công suất phản kháng và hệ số công suất.

3. Truyền dữ liệu không dây ổn định: Module Bluetooth cho phép truyền dữ liệu đo từ vi điều khiển đến máy tính trung tâm với tốc độ 1 Mbps, phạm vi hoạt động 10-20m trong phòng thí nghiệm, độ trễ truyền dữ liệu dưới 50 ms, đảm bảo giám sát thời gian thực.

4. Thiết kế nhỏ gọn, tiết kiệm năng lượng: Hệ thống tích hợp ADE7753, PIC18F2320 và Bluetooth có kích thước nhỏ gọn, công suất tiêu thụ thấp khoảng 25 mW, phù hợp cho các ứng dụng đo lường công nghiệp và giám sát từ xa.

Thảo luận kết quả

Nguyên nhân chính của độ chính xác cao là do việc sử dụng vi mạch ADE7753 với ADC 24 bit và thuật toán xử lý tín hiệu số tiên tiến, kết hợp hiệu chỉnh sai số qua phần mềm. So với các nghiên cứu trước đây chỉ đạt sai số khoảng 1-2%, kết quả này thể hiện bước tiến rõ rệt trong kỹ thuật đo lường điện năng cao áp.

Việc ứng dụng Bluetooth không dây giúp khắc phục hạn chế của các hệ thống đo truyền thống phải dùng dây cáp phức tạp, tăng tính linh hoạt và giảm chi phí lắp đặt. Kết quả truyền dữ liệu ổn định phù hợp với các yêu cầu giám sát và điều khiển từ xa trong các nhà máy và trạm biến áp.

Các biểu đồ so sánh sai số đo lường giữa hệ thống nghiên cứu và thiết bị chuẩn, cũng như biểu đồ thời gian truyền dữ liệu Bluetooth, sẽ minh họa rõ nét hiệu quả của giải pháp.

Tuy nhiên, nghiên cứu còn hạn chế về phạm vi thử nghiệm và điều kiện môi trường, cần mở rộng thử nghiệm trong thực tế tại các trạm biến áp để đánh giá toàn diện hơn.

Đề xuất và khuyến nghị

1. Triển khai hệ thống đo vạn năng cao áp không biến dòng tại các trạm biến áp: Áp dụng hệ thống trong thực tế nhằm nâng cao độ chính xác đo lường và giám sát điện năng, giảm thiểu sai số và thất thoát điện năng. Thời gian thực hiện dự kiến 12 tháng, chủ thể là các công ty điện lực.

2. Phát triển phần mềm quản lý dữ liệu đo từ xa: Tích hợp phần mềm thu thập và phân tích dữ liệu qua Bluetooth, hỗ trợ cảnh báo sự cố và phân tích xu hướng tiêu thụ điện năng. Thời gian phát triển 6 tháng, do các đơn vị công nghệ thông tin phối hợp với ngành điện.

3. Nâng cao khả năng chống nhiễu và bảo vệ thiết bị: Thiết kế thêm các mạch bảo vệ chống sét, chống nhiễu điện từ nhằm đảm bảo hoạt động ổn định trong môi trường công nghiệp khắc nghiệt. Thời gian nghiên cứu và triển khai 9 tháng, do các viện nghiên cứu và nhà sản xuất thiết bị điện.

4. Mở rộng nghiên cứu đo đa pha và tích hợp IoT: Phát triển hệ thống đo đa pha, kết nối Internet vạn vật (IoT) để quản lý điện năng thông minh, phục vụ cho các thành phố thông minh và công nghiệp 4.0. Thời gian nghiên cứu 18 tháng, phối hợp giữa các trường đại học và doanh nghiệp công nghệ.

Đối tượng nên tham khảo luận văn

1. Kỹ sư và chuyên gia ngành điện lực: Nắm bắt công nghệ đo lường điện năng hiện đại, áp dụng vào quản lý và vận hành hệ thống điện cao áp, nâng cao hiệu quả và độ chính xác.

2. Nhà nghiên cứu và sinh viên ngành đo lường và điều khiển: Học hỏi phương pháp thiết kế hệ thống đo vạn năng, xử lý tín hiệu số và truyền dữ liệu không dây, phục vụ cho các đề tài nghiên cứu và luận văn.

3. Doanh nghiệp sản xuất thiết bị đo điện: Tham khảo giải pháp tích hợp vi mạch ADE7753 và vi điều khiển PIC18F2320, phát triển sản phẩm đo điện năng thông minh, nhỏ gọn và tiết kiệm năng lượng.

4. Các đơn vị quản lý và giám sát năng lượng: Áp dụng công nghệ đo lường và truyền dữ liệu không dây để nâng cao khả năng giám sát, phân tích và tối ưu hóa sử dụng điện năng trong các khu công nghiệp và đô thị.

Câu hỏi thường gặp

1. Hệ thống đo vạn năng cao áp không biến dòng hoạt động như thế nào?
   Hệ thống sử dụng vi mạch ADE7753 để đo trực tiếp các đại lượng điện áp và dòng điện qua các cảm biến không biến dòng, sau đó xử lý tín hiệu số để tính toán công suất và năng lượng. Dữ liệu được truyền không dây qua Bluetooth đến trung tâm điều khiển.

2. Độ chính xác của hệ thống đo có đáp ứng tiêu chuẩn quốc tế không?
   Có, hệ thống đạt sai số đo dòng điện và điện áp khoảng 1,5%, công suất tác dụng dưới 2,5%, năng lượng tiêu thụ sai số dưới 0,1%, phù hợp với tiêu chuẩn IEC61036 và ANSI.

3. Bluetooth có đảm bảo truyền dữ liệu ổn định trong môi trường công nghiệp không?
   Bluetooth hoạt động ổn định trong phạm vi 10-20m với tốc độ truyền 1 Mbps, độ trễ dưới 50 ms, phù hợp cho giám sát thời gian thực trong các nhà máy và trạm biến áp.

4. Làm thế nào để hiệu chỉnh sai số trong hệ thống đo?
   Hệ thống sử dụng các thanh ghi điều khiển trong ADE7753 để hiệu chỉnh offset, pha và gain thông qua phần mềm, giúp giảm thiểu sai số do nhiễu và biến đổi môi trường.

5. Hệ thống có thể mở rộng cho đo đa pha và tích hợp IoT không?
   Có, nghiên cứu đề xuất mở rộng hệ thống đo đa pha và tích hợp công nghệ IoT để quản lý điện năng thông minh, phù hợp với xu hướng công nghiệp 4.0 và thành phố thông minh.

Kết luận

• Hệ thống đo vạn năng cao áp không biến dòng và biến điện áp cao áp sử dụng ADE7753 và PIC18F2320 đạt độ chính xác cao, sai số dưới 0,1% cho năng lượng tiêu thụ.
• Việc tích hợp truyền dữ liệu không dây Bluetooth giúp giám sát và điều khiển từ xa hiệu quả, giảm chi phí lắp đặt và bảo trì.
• Các phép hiệu chỉnh offset, pha và gain trên vi mạch ADE7753 giúp nâng cao độ tin cậy và ổn định của hệ thống đo.
• Thiết kế nhỏ gọn, tiêu thụ năng lượng thấp phù hợp với ứng dụng công nghiệp và giám sát điện năng hiện đại.
• Đề xuất mở rộng nghiên cứu đo đa pha và tích hợp IoT nhằm đáp ứng nhu cầu phát triển công nghệ đo lường điện năng trong tương lai.

Tiếp theo, cần triển khai thử nghiệm thực tế tại các trạm biến áp và phát triển phần mềm quản lý dữ liệu để hoàn thiện hệ thống. Mời các chuyên gia và doanh nghiệp quan tâm hợp tác nghiên cứu và ứng dụng giải pháp này nhằm nâng cao hiệu quả quản lý điện năng.

---

Luận văn này là tài liệu tham khảo quý giá cho các nhà nghiên cứu, kỹ sư và doanh nghiệp trong lĩnh vực đo lường và điều khiển điện năng.

Trích đoạn nội dung tài liệu

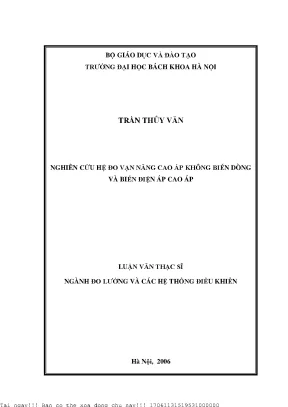

BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƯỜNG ĐẠI HỌC BÁCH KHOA HÀ NỘI TRẦN THỦY VĂN NGHIÊN CỨU HỆ ĐO VẠN NĂNG CAO ÁP KHÔNG BIẾN DÒNG VÀ BIẾN ĐIỆN ÁP CAO ÁP LUẬN VĂN THẠC SĨ NGÀNH ĐO LƯỜNG VÀ CÁC HỆ THỐNG ĐIỀU KHIỂN Hà Nội, 2006 17061131519531000000 BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƯỜNG ĐẠI HỌC BÁCH KHOA HÀ NỘI TRẦN THỦY VĂN NGHIÊN CỨU HỆ ĐO VẠN NĂNG CAO ÁP KHÔNG BIẾN DÒNG VÀ BIẾN ĐIỆN ÁP CAO ÁP LUẬN VĂN THẠC SĨ NGÀNH ĐO LƯỜNG VÀ CÁC HỆ THỐNG ĐIỀU KHIỂN NGƯỜI HƯỚNG DẪN : TS.NGUYỄN TRỌNG QUẾ Hà Nội, 2006 - 1 - Lêi më ®Çu HiÖn nay, víi sù ph¸t triÓn m¹nh mÏ cña nÒn c«ng nghiÖp, c«ng nghÖ chÕ t¹o vµ øng dông sè ho¸ trong cuéc sèng còng nh­ trong s¶n xuÊt c«ng nghiÖp nãi chung vµ ngµnh ®o l­êng nãi riªng th× viÖc øng dông vµ thay thÕ c¸c thiÕt bÞ ®o l¹c hËu, cång kÒnh b»ng c¸c thiÕt bÞ ®o sè th«ng minh, nhanh nh¹y, gän nhÑ ®· lµ xu h­íng chung cña x· héi, cña thêi ®¹i. Cô thÓ lµ c«ng nghÖ chÕ t¹o vi hÖ thèng ®o l­êng (IC) ®· më ra mét kh¶ n¨ng to lín trong lÜnh vùc ®o l­êng nh­ chÕ t¹o thiÕt bÞ ®o, thiÕt bÞ thö nghiÖm, x©y dùng c¸c hÖ ®o vµ gi¸m s¸t víi kh¶ n¨ng ®¸p øng nhanh, chÝnh x¸c,. Víi nhu cÇu cÇn thiÕt øng dông trong thùc tÕ, t«i ®· chän ®Ò tµi nµy lµm luËn v¨n th¹c sÜ khoa häc. Môc ®Ých cña ®Ò tµi lµ ®­a ra mét mÉu cña hÖ ®o v¹n n¨ng cao ¸p kh«ng biÕn dßng vµ biÕn ¸p cao ¸p.

Néi dung c¬ b¶n cña luËn v¨n ®­îc tr×nh bµy trong 5 ch­¬ng víi c¸c vÊn ®Ò cÇn gi¶i quyÕt lµ dïng vi hÖ thèng ADE7753 biÕn P, Q, U, I thµnh sè; dïng vi xö lý ®Ó ®o c¸c gi¸ trÞ sè; dïng vi hÖ thèng Bluetooth truyÒn tin kh«ng d©y vÒ m¸y tÝnh trung t©m. Víi ý nghÜa khoa häc vµ thùc tiÔn cña ®Ò tµi lµ øng dông vi hÖ thèng biÕn ®æi c¸c ®¹i l­îng ®iÖn v¹n n¨ng kÕt hîp víi vi hÖ thèng truyÒn tin kh«ng d©y ®Ó tr¸nh dïng c¸c biÕn dßng vµ biÕn ¸p ®o l­êng cao ¸p. Trong b¶n luËn v¨n do ®iÒu kiÖn thêi gian còng nh­ ®iÒu kiÖn nghiªn cøu cßn h¹n chÕ nªn vÉn cßn thiÕu sãt. RÊt mong ®­îc sù gióp ®ì, chØ b¶o cña c¸c thÇy c« vµ ý kiÕn ®ãng gãp cña c¸c b¹n ®ång nghiÖp, ®ång m«n ®Ò ®Ò tµi sau nµy ph¸t triÓn h¬n n÷a.

T«i xin bµy tá lßng c¶m ¬n ®Õn thÇy gi¸o PGS NguyÔn Träng QuÕ, ng­êi rÊt quan t©m vµ hÕt lßng chØ b¶o h­íng dÉn t«i trong qu¸ tr×nh thùc hiÖn ®Ò tµi. T«i còng xin göi lêi c¶m ¬n ®Õn c¸c thÇy c« gi¸o trong bé m«n §o l­êng & Tin häc c«ng nghiÖp vµ c¸c b¹n ®ång nghiÖp, ®ång m«n ®· gióp ®ì t«i trong qu¸ tr×nh thùc hiÖn ®Ò tµi! môc lôc Lêi më ®Çu Trang 1 ch­¬ng 1 - ph­¬ng h­íng c¬ b¶n cña ®Ò tµi 2 1.1 - Vai trß cña kü thuËt ®o ®iÖn 2 1.2 - S¬ ®å hÖ ®o l­êng ë mét lé cao ¸p 4 1.3 - Mét sè ph­¬ng ph¸p ®o kh«ng tiÕp xóc ®· ®­îc dïng 5 1.4 - Ph­¬ng h­íng c¬ b¶n cña ®Ò tµi 5 Ch­¬ng 2 - Giíi thiÖu c¸c vi hÖ thèng 8 2.1 - Giíi thiÖu vi hÖ thèng ADE7753 8 2.2 - S¬ ®å cÊu tróc cña ADE7753 10 2.1 - S¬ ®å khèi chøc n¨ng 10 2.2 - S¬ ®å ch©n vµ ý nghÜa c¸c ch©n cña ADE7753 12 2.3 - C¸c ®Çu vµo t­¬ng tù vµ bé biÕn ®æi ADC 14 2.1 - LÊy mÉu kªnh 1 15 2.2 - LÊy mÉu kªnh 2 16 2.4 - C¸c thanh ghi vµ chÕ ®é ho¹t ®éng cña ADE7753 17 2.5 - Bé biÕn ®æi n¨ng l­îng sang tÇn sè (DFC) 21 2.6 - Ph¸t hiÖn ®iÖn ¸p l­íi bÞ sôt vµ gi¸ trÞ ®Ønh 22 2.7 - Ph¸t hiÖn qua ®iÓm kh«ng (zero crossing) 22 2.8 - Mét sè thanh ghi ®Æc biÖt 23 2.1 - Thanh ghi chÕ ®é ho¹t ®éng (MODE, 0x09) 23 2.2 - Thanh ghi tr¹ng th¸i 24 2.3 - Thanh ghi CH1OS (0x0D) 25 2.4 - Thanh ghi truyÒn th«ng 26 2.2 - Giíi thiÖu vi hÖ thèng truyÒn tin Bluetooth 26 2.3 - Giíi thiÖu vi ®iÒu khiÓn PIC18F2320 27 2.4 - KÕt hîp gi÷a ADE7753 - PIC18F2320 - Bluetooth 28 Ch­¬ng 3 - C¸c thuËt to¸n ®o c¸c ®¹i l­îng ®iÖn 31 cña ADE7753 3.1 - Mét sè ph­¬ng ph¸p xö lý tÝn hiÖu tr­íc ®©y 31 3.2 - §o gi¸ trÞ hiÖu dông dßng ®iÖn I RMS R 33 3.3 - §o gi¸ trÞ hiÖu dông ®iÖn ¸p U RMS R 34 3.4 - §o c«ng suÊt t¸c dông P 35 3.5 - §o c«ng suÊt ph¶n kh¸ng Q 36 3.6 - §o c«ng suÊt biÓu kiÕn S (c«ng suÊt toµn phÇn) 39 3.8 - C¸c ®¹i l­îng cÇn hiÖu chØnh trong ADE7753 41 3.1 - HiÖu chØnh hÖ sè n¨ng l­îng Wh 42 3.2 - HiÖu chØnh offset c«ng suÊt 43 3.3 - HiÖu chØnh pha 44 3.4 - HiÖu chØnh gi¸ trÞ hiÖu dông VRMS, IRMS 44 3.5 - HiÖu chØnh hÖ sè ®o n¨ng l­îng toµn phÇn VAh 45 3.6 - HiÖu chØnh n¨ng l­îng ph¶n kh¸ng 46 3.7 - Mét sè l­u ®å thuËt to¸n hiÖu chØnh 46 Ch­¬ng 4 - tÝnh to¸n vµ ghÐp nèi phÇn cøng 50 4.1 - GhÐp nèi ADE7753 víi m¹ch ®o cao ¸p 50 4.1 - M¹ch ®o dßng ®iÖn vµo kªnh 1 50 4.3 - GhÐp nèi ADE7753 víi PIC18F2320 54 4.4 - GhÐp nèi PIC18F2320 víi c¸c m¹ch ®iÒu khiÓn 54 4.1 - PIC18F2320 ®iÒu khiÓn m¹ch ph©n ¸p bªn ngoµi 54 4.2 - PIC18F2320 ®iÒu khiÓn m¹ch truyÒn tin Bluetooth 54 4.5 - M¹ch nguån cung cÊp 55 4.6 - S¬ ®å m¹ch nguyªn lý nèi d©y 55 Ch­¬ng 5 - tæ chøc ch­¬ng tr×nh phÇn mÒm 58 0B 5.1 - NhiÖm vô chung 58 1B 5.1 - X¸c ®Þnh mhiÖm vô chung 58 2B 5.2 - Tæ chøc ch­¬ng tr×nh biÓu 59 3B 5.2 - NhiÖm vô vµ sù phèi hîp trong vi ®iÒu khiÎn PIC18F2320 60 4B 5.1 - §o dßng ®iÖn hiÖu dông Irms , I= 62 5B 5.2 - §o ®iÖn ¸p hiÖu dông Urms, U= 66 6B 5.3 - §o c«ng suÊt t¸c dông P 73 7B 5.4 - TÝnh h»ng sè n¨ng l­îng Wh 75 8B 5.5 - §o hÖ sè c«ng suÊt 9B 78 10B 5.7 - Ng¾t truyÒn tin gi÷a ADE vµ Bluetooth 81 5.3 - PhÇn mÒm trªn m¸y tÝnh giao tiÕp víi Bluetooth qua cæng USB 82 Ch­¬ng 6 - thùc nghiÖm 84 6.1 - X¸c ®Þnh môc ®Ých vµ néi dung thùc nghiÖm 84 6.1 - Môc ®Ých thùc nghiÖm 84 6.2 - Néi dung thùc nghiÖm 84 6.2 - Tæ chøc phÇn cøng 84 6.3 - Tæ chøc phÇn mÒm 86 6.5 - KÕt luËn 91 Ch­¬ng 7 - kÕt luËn chung vµ h­íng ph¸t triÓn 92 7.2 - Ph­¬ng h­íng ph¸t triÓn 92 tµi liÖu tham kh¶o - 2 - Ch­¬ng 1 - ph­¬ng h­íng c¬ b¶n cña ®Ò tµi 1.1 - Vai trß cña kü thuËt ®o ®iÖn N­íc ta ®ang trong qu¸ tr×nh thùc hiÖn c«ng nghiÖp ho¸ vµ hiÖn ®¹i hãa c¸c ngµnh s¶n xuÊt cña nÒn kinh tÕ quèc d©n. Do ®ã c¸c ngµnh c«ng nghiÖp ®ãng mét vai trß quan träng trong tiÕn tr×nh ®ã. Trong ®ã ngµnh ®o l­êng lµ mét trong nh÷ng ngµnh lu«n ®øng ë vÞ trÝ quan träng.

Tr¶i qua nhiÒu thËp kû, cïng víi sù ph¸t triÓn cña khoa häc kü thuËt, ngµnh ®o l­êng ®iÒu khiÓn ®· ®¹t ®­îc nh÷ng thµnh tùu ®¸ng kÓ, viÖc ®æi míi qu¸ tr×nh c«ng nghÖ trong s¶n xuÊt c«ng nghiÖp vµ trong mäi lÜnh vùc kh¸c ®Òu liªn quan ®Õn sù ph¸t triÓn cña kü thuËt ®o. Kü thuËt ®o lµ mét lÜnh vùc khoa häc thùc nghiÖm víi hai h­íng nghiªn cøu chÝnh lµ ph­¬ng ph¸p ®o vµ thiÕt bÞ ®o. Ph­¬ng ph¸p ®o vµ thiÕt bÞ ®o lµ hai mÆt cã liªn hÖ mËt thiÕt vµ bæ xung cho nhau cña kü thuËt ®o. Mét thiÕt bÞ ®o chØ cã thÓ x©y dùng trªn ph­¬ng ph¸p ®o x¸c ®Þnh.

Nh­ng ng­îc l¹i sù ph¸t triÓn cña c«ng nghÖ chÕ t¹o dông cô ®o l¹i thóc ®Èy viÖc t×m ra c¸c ph­¬ng ph¸p ®o míi. Cho tíi nay, ngµnh kü thuËt ®o ®iÖn ®· tr¶i qua c¸c giai ®o¹n chÝnh sau: • Giai ®o¹n cña c¸c dông cô chØ thÞ vµ tù ghi c¬ ®iÖn: - Víi dông cô chØ thÞ c¬ ®iÖn: ChØ ®¸nh gi¸ ®­îc ®Þnh l­îng ®¹i l­îng. Con ng­êi ph¶i thùc hiÖn nhiÖm vô ®äc kÕt qu¶ ®o, ghi kÕt qu¶ ®o, xö lý kÕt qu¶ vµ ®­a ra lÖnh ®iÒu khiÓn ®èi t­îng theo yªu cÇu. C¸c dông cô ®o nµy th­êng lín vÒ kÝch th­íc, d¶i ®o hÑp, thêi gian ®o chËm - Víi dông cô tù ghi c¬ ®iÖn: Con ng­êi chØ gi¶m nhÑ ®­îc viÖc ®äc, gi¸ trÞ ®o ®­îc ghi theo thêi gian.

• Giai ®o¹n cña c¸c dông cô ®o ®iÖn tö t­¬ng tù vµ ®iÖn tö sè ®¬n gi¶n: ë giai ®o¹n nµy, chñ yÕu lµ c¶i thiÖn ®­îc c¸c ®Æc tÝnh cña dông cô ®o vµ c¶i thiÖn ®­îc mét phÇn viÖc tù ®éng ho¸ c¸c qu¸ tr×nh ®o l­êng - ®iÒu khiÓn. - 3 - Nh×n chung c¸c thiÕt bÞ ®o sè cã ®é chÝnh x¸c cao h¬n c¸c thiÕt bÞ ®o t­¬ng tù, d¶i ®o réng, thêi gian ®o nhanh h¬n, kÕt qu¶ ®o cã thÓ ®­îc truyÒn ®i xa, mµ Ýt chÞu t¸c ®éng cña nhiÔu, cã thÓ sö dông c¸c algorithm ®o kh¸c nhau ®Ó x©y dùng m¹ch ®o vµ qu¸ tr×nh xö lý kÕt qu¶. C¸c dông cô ®o nµy ®­îc l¾p tõ nh÷ng m¹ch rêi nªn kÝch th­íc cßn lín, ®é chÝnh x¸c th­êng ®¹t 0,5%; 1%,. • Giai ®o¹n ra ®êi cña vi xö lý (µP) vµ vi ®iÒu khiÓn (µC): Më ra mét giai ®o¹n míi cña kü thuËt ®o, gióp t¹o ra c¸c thiÕt bÞ ®o gi¶m ®¸ng kÓ vÒ kÝch th­íc, träng l­îng nh­ng chøc n¨ng t¨ng lªn gÊp béi.

Tuy nhiªn hiÖn nay cïng víi sù ph¸t triÓn v­ît bËc trong c«ng nghÖ chÕ t¹o th× sù ra ®êi cña c¸c hä vi xö lý chuyªn dông sö dông trong lÜnh vùc ®o l­êng ®· ®em l¹i cho ngµnh kü thuËt ®o nãi chung vµ kü thuËt ®o l­êng ®iÖn nãi riªng sù ph¸t triÓn m¹nh mÏ. Sù ph¸t triÓn nµy ®em l¹i nh÷ng ­u ®iÓm sau: - Thêi gian ®o nhanh, ®é chÝnh x¸c vµ ®é nh¹y cao - DÔ dµng thùc hiÖn tù ®éng ho¸ qu¸ tr×nh ®o - C¸c thiÕt bÞ ®o ®iÖn chÕ t¹o nhá gän, ®¬n gi¶n h¬n - Gi¸ thµnh s¶n phÈm thÊp - Cã thÓ tÝch hîp ®o nhiÒu ®¹i l­îng trªn cïng mét thiÕt bÞ - C¸c ph­¬ng ph¸p ®o ®iÖn ®­îc dïng rÊt thuËn tiÖn ®Ó ®o c¸c ®¹i l­îng kh«ng ®iÖn (nh­ nhiÖt ®é, träng l­îng, ¸p suÊt, l­u l­îng, di chuyÓn.) B»ng c¸ch dïng c¸c chuyÓn ®æi s¬ cÊp, ta cã thÓ biÕn ®æi ®¹i l­îng kh«ng ®iÖn thµnh ®¹i l­îng ®iÖn, tõ ®ã thùc hiÖn c¸c phÐp ®o ®¹i l­îng ®iÖn. Vµ cã thÓ ®o ®­îc c¸c ®¹i l­îng ®iÖn ë cao ¸p, trung ¸p hay h¹ ¸p.
