Tổng quan về luận án

Nghiên cứu về chuyển hóa năng lượng mặt trời thành điện năng là trụ cột trọng yếu trong chiến lược an ninh năng lượng và phát triển bền vững toàn cầu. Trong cấu trúc pin mặt trời (PMT) màng mỏng thế hệ thứ hai, vật liệu bán dẫn đa nguyên gốc chalcopyrite $Cu(In_{1-x}Ga_x)Se_2$ (CIGS) nổi lên như một ứng viên ưu việt nhờ sở hữu cấu trúc vùng cấm thẳng, độ rộng vùng cấm điều chỉnh linh hoạt từ $1,04\text{ eV}$ ($CuInSe_2$) đến $1,7\text{ eV}$ ($CuGaSe_2$), cùng hệ số hấp thụ quang học vượt trội $\alpha \approx 1 \times 10^5\text{ cm}^{-1}$—cho phép hấp thụ triệt để dải quang phổ khả kiến chỉ với lớp màng mỏng vài micromet. Mặc dù các kỹ thuật chân không cao như đồng bốc bay ba bước (NREL) đã xác lập hiệu suất chuyển đổi quang điện phòng thí nghiệm đạt $20,3% - 21,5%$, rào cản chi phí thiết bị đắt đỏ và hiệu suất sử dụng vật liệu thấp đang cản trở việc thương mại hóa quy mô lớn. Phương pháp lắng đọng điện hóa một bước (one-step electrochemical deposition - ED) mang lại giải pháp đột phá với chi phí chế tạo thấp, khả năng phủ diện tích rộng và tỷ lệ tận dụng nguyên liệu cao, nhưng lại đối mặt với thách thức nhiệt động học phức tạp do độ chênh lệch thế khử tiêu chuẩn cực lớn giữa các ion thành phần ($Cu^{2+}$, $In^{3+}$, $Ga^{3+}$, $Se^{4+}$).

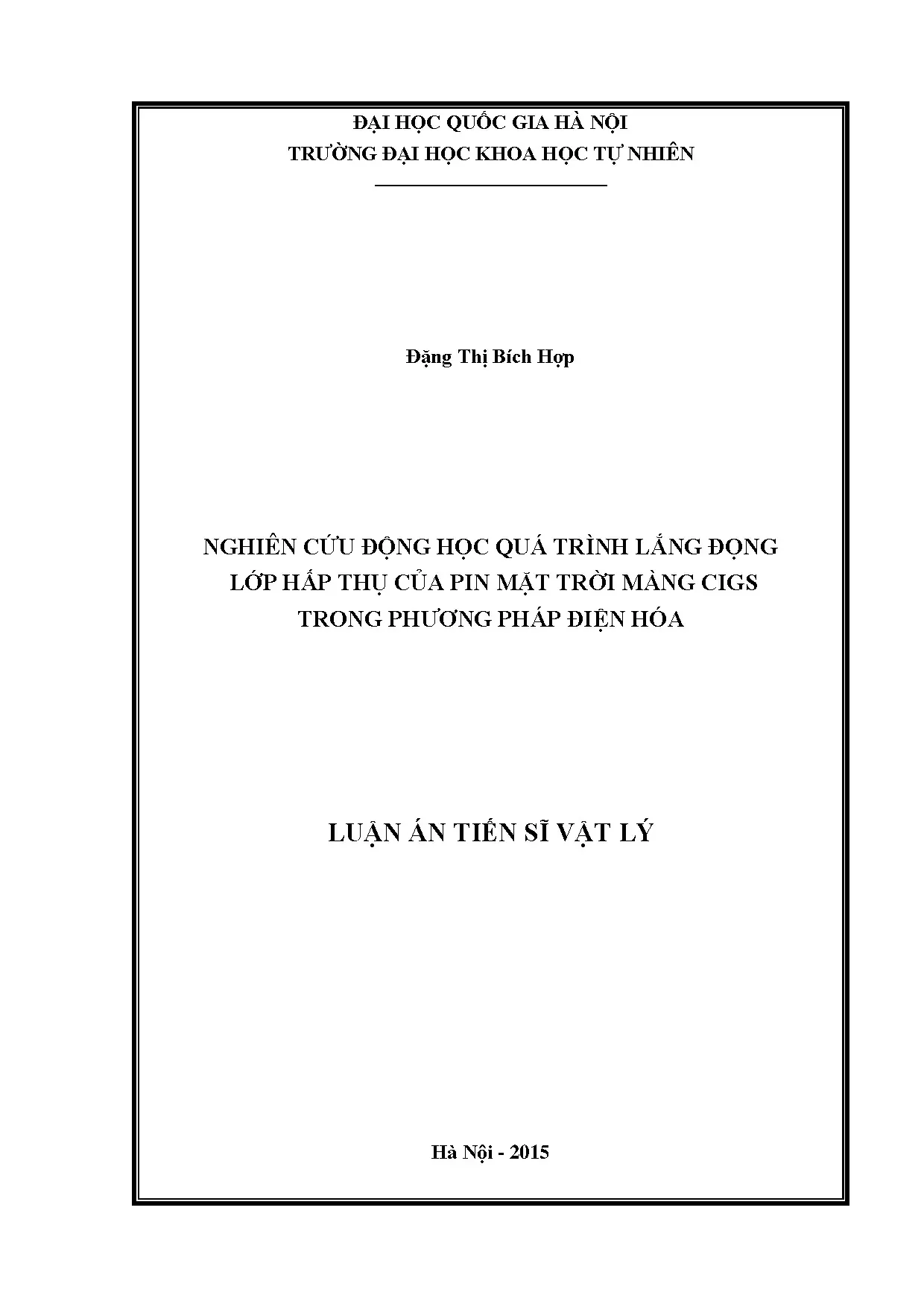

Luận án tiến sĩ vật lý chuyên ngành Vật lý Nhiệt của nghiên cứu sinh Đặng Thị Bích Hợp, thực hiện tại Trường Đại học Khoa học Tự nhiên – Đại học Quốc gia Hà Nội dưới sự hướng dẫn của PGS. Phạm Hồng Quang và PGS. Đỗ Thị Kim Anh, tập trung giải quyết triệt để rào cản này. Nghiên cứu xác lập khoảng trống khoa học then chốt: thiếu hụt hiểu biết định lượng về động học vận chuyển khối lượng, cơ chế hình thành pha trung gian $Cu-Se$, và vai trò điều phối nhiệt động của tác nhân tạo phức axit sulfamic ($H_3NSO_3$) trong quá trình đồng lắng đọng điện hóa bốn nguyên tố để thu được màng CIGS đạt hợp thức tối ưu $Cu(In_{0,7}Ga_{0,3})Se_2$ có độ rộng vùng cấm $E_g \approx 1,4\text{ eV}$.

Hệ thống câu hỏi nghiên cứu và giả thuyết khoa học được xác định chuẩn xác:

  • Câu hỏi nghiên cứu 1 (RQ1): Cơ chế tạo pha trung gian $Cu_xSe$ trong dung dịch chứa ion $Cu^{2+}$ và $H_2SeO_3$ diễn ra như thế nào dưới tác động của chất tạo phức axit sulfamic?
  • Câu hỏi nghiên cứu 2 (RQ2): Axit sulfamic làm biến đổi động học dịch chuyển điện tích và thế khử của các ion kim loại âm tính ($In^{3+}, Ga^{3+}$) ra sao để thúc đẩy sự kết hợp $Ga$ vào mạng tinh thể?
  • Câu hỏi nghiên cứu 3 (RQ3): Mối tương quan giữa điện thế lắng đọng, nồng độ ion tiền chất và chế độ xử lý nhiệt đối với cấu trúc tinh thể chalcopyrite và đặc trưng quang điện của pin mặt trời dị thể $Al/CIGS/ITO/Glass$ là gì?
  • Giả thuyết khoa học 1 (H1): Axit sulfamic đóng vai trò phối tử tạo phức chọn lọc với ion $Cu^{2+}$, làm dịch chuyển thế khử của đồng về phía âm hơn, thu hẹp khoảng cách thế phân cực với $In^{3+}$ và $Ga^{3+}$.
  • Giả thuyết khoa học 2 (H2): Sự hình thành pha $Cu_xSe$ sơ cấp là điều kiện tiên quyết kích hoạt cơ chế mạ điện cảm ứng (induced codeposition) để lôi kéo $In$ và $Ga$ vào màng ở điện thế âm thích hợp ($-0,9\text{ V}$).

Khuôn khổ nghiên cứu được triển khai thực nghiệm toàn diện trên các hệ điện hóa 3 điện cực (Working Electrode: Mo, ITO, đĩa vàng EQCM; Counter Electrode: Pt; Reference Electrode: Ag/AgCl hoặc Calomel bão hòa SCE), kết hợp phân tích vi trọng lượng thạch anh điện hóa (EQCM) tiên tiến, quét thế vòng (CV), nhiễu xạ tia X (XRD), kính hiển vi điện tử quét (SEM) và phổ tán sắc năng lượng tia X (EDS).

Literature Review và Positioning

Tổng quan y văn quốc tế cho thấy sự phân hóa rõ rệt giữa hai khuynh hướng công nghệ chế tạo lớp hấp thụ CIGS: phương pháp chân không (Vacuum-based) và phương pháp không chân không (Non-vacuum). Ở nhánh công nghệ chân không, các nghiên cứu kinh điển của Contreras et al. (NREL) và Repins et al. (2008) đã tối ưu hóa quy trình đồng bốc bay 3 bước từ nguồn nguyên tố, tạo ra màng CIGS có độ kết tinh cao, gradient vùng cấm tối ưu và đạt hiệu suất kỷ lục $20,3%$. Tuy nhiên, như Merino et al. (2003) chỉ ra khi nghiên cứu phương pháp bốc bay nổ và bốc bay từ nguồn hợp chất, sự phân hủy pha nhiệt động và tổn thất Selen ở nhiệt độ cao gây khó khăn nghiêm trọng cho việc kiểm soát hợp thức trên diện tích lớn, đồng thời hiệu suất pin thu được chỉ dao động từ $5,1%$ đến $6,0%$.

Đối với nhánh lắng đọng điện hóa một bước, y văn ghi nhận những mâu thuẫn học thuật sâu sắc về cơ chế đồng kết tủa của $In$ và $Ga$. Trường phái nghiên cứu của Kroger (1978) thiết lập nền tảng lý thuyết mạ điện cảm ứng, khẳng định năng lượng tự do Gibbs âm tính của phản ứng tạo hợp chất ($\Delta G_f^\circ < 0$) có thể kéo dịch thế kết tủa của nguyên tố kém phân cực ($In, Ga$) về phía thế dương hơn. Tuy nhiên, Calixto et al. (1998) lại đề xuất cơ chế phản ứng hóa học thuần túy, cho rằng ion $In^{3+}$ và $Ga^{3+}$ không bị khử điện hóa trực tiếp mà phản ứng với khí $H_2Se$ sinh ra từ quá trình khử thứ cấp các pha $Cu-Se$. Ngược lại, Lai et al. (2009) đưa ra bằng chứng về sự khử dưới thế (underpotential deposition - UPD) của $In$ và $Ga$ qua trạng thái trung gian $Cu_3Se_2$. Các nghiên cứu của Saji et al. (2006) và Bhattacharya et al. (NREL) cũng chứng minh rằng nếu không có chất tạo phức kiểm soát, màng điện hóa luôn rơi vào trạng thái giàu đồng, xốp và xuất hiện các pha phân tách $Cu_xSe$ gây đoản mạch tế bào quang điện.

Luận án của Đặng Thị Bích Hợp định vị chính xác khoảng trống tri thức này: thay vì sử dụng các chất tạo phức hữu cơ cồng kềnh như EDTA hay Citrate vốn để lại tạp chất cacbon dư thừa làm suy thoái tiếp xúc điện, nghiên cứu tiên phong khảo sát toàn diện hệ chất tạo phức vô cơ axit sulfamic ($H_3NSO_3$). Luận án so sánh trực tiếp với hai nghiên cứu quốc tế tiêu biểu:

  1. Nghiên cứu của Fernandez et al. và Calixto et al.: Luận án khắc phục nhược điểm mất kiểm soát hàm lượng $Ga$ trong dung dịch axit đơn giản bằng cách xác lập cân bằng động học thông lượng ion tại $-0,9\text{ V}$.
  2. Nghiên cứu của Lai et al.: Thay vì chỉ dừng lại ở các quan sát tĩnh học XRD, luận án sử dụng công nghệ vi trọng lượng EQCM thời gian thực để phân lập chính xác đương lượng khối lượng trên điện tích ($M/z$), làm sáng tỏ cơ chế chuyển tiếp pha từ $Cu_2Se$ sang $CuSe_2$ trong từng dải quét thế.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án đóng góp quan trọng vào lý thuyết điện hóa màng mỏng bán dẫn đa nguyên thông qua việc mở rộng phương trình tổng quát Butler-Volmer và mô hình mạ điện cảm ứng Kröger:

  1. Mở rộng lý thuyết nhiệt động lực học và mạ cảm ứng: Làm sáng tỏ sự chuyển dịch năng lượng hoạt hóa Gibbs ($\Delta G_f^\circ$) khi có mặt phối tử $NH_2SO_3^-$. Chất tạo phức làm giảm hoạt độ của ion $Cu^{2+}$ tự do thông qua phản ứng tạo phức chelate, từ đó dịch chuyển điện thế điện cực cân bằng $E_{Cu^{2+}/Cu}$ từ $+0,34\text{ V}$ về phía âm (tiến gần đến vùng $-0,3\text{ V}$ đến $-0,5\text{ V}$), tạo điều kiện cho ion $In^{3+}$ ($E^\circ = -0,34\text{ V}$) và $Ga^{3+}$ ($E^\circ = -0,53\text{ V}$) đồng kết tủa tại điện thế làm việc chung $-0,9\text{ V}$.
  2. Xác lập mô hình động học vi trọng lượng thời gian thực: Thông qua phương trình Sauerbrey kết hợp định luật Faraday, nghiên cứu chứng minh mối quan hệ giữa độ biến thiên tần số dao động thạch anh ($\Delta f$) và lượng điện lượng dịch chuyển ($\Delta Q$), xác định chính xác tỷ số đương lượng phản ứng ($M/z$) trong từng giai đoạn phân cực ca-tốt.
  3. Mô hình hóa giản đồ pha giả tam phân $Cu_2Se - In_2Se_3 - Ga_2Se_3$: Cung cấp bằng chứng thực nghiệm về sự tồn tại của miền pha đơn chalcopyrite $\alpha$ mở rộng khi tỷ lệ nồng độ $Ga/(In+Ga) \approx 0,30$, ngăn chặn sự xuất hiện của các pha dẫn điện kim loại bán bền $Cu_{2-x}Se$.

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp ba lý thuyết cốt lõi của vật lý chất rắn và điện hóa hiện đại:

  • Lý thuyết vận chuyển khối lượng Nernst-Planck: Mô tả dòng thông lượng ion đa thành phần dưới tác động tổng hòa của gradient nồng độ (khuếch tán), trường điện thế (di trú) và gradient mật độ (đối lưu).
  • Lý thuyết truyền điện tử Butler-Volmer và định luật khuếch tán Cottrell: Giải thích cơ chế kiểm soát động học chuyển điện tích ở dải thế phân cực thấp và kiểm soát khuếch tán ở dải thế phân cực cao.
  • Lý thuyết chuyển tiếp dị thể p-n và phương trình Diode quang điện: Đánh giá mối tương quan giữa các thông số vi mô của lớp màng CIGS (mật độ hạt tải, điện trở nối tiếp $R_s$, điện trở song song $R_p$, hệ số lý tưởng diode $A$) với các tham số vĩ mô của pin quang điện ($V_{oc}, J_{sc}, FF, \eta$).

Điều kiện biên phân tích được xác định rõ: dung dịch điện phân tĩnh không khuấy (loại trừ đối lưu cưỡng bức), nồng độ muối nền trơ $LiCl$ và chất đệm $KHP$ duy trì ở mức cao để triệt tiêu hiệu ứng di trú điện trường, giữ môi trường pH axit ổn định.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu tuân thủ chặt chẽ thế giới quan thực chứng (positivism) với phương pháp luận thực nghiệm định lượng cao cấp. Thiết kế đa tầng (multi-level experimental design) được xây dựng từ cấp độ đơn chất, hệ hai nguyên, hệ ba nguyên đến hệ bốn nguyên:

  • Tầng 1 (Đơn chất & Hai nguyên): Khảo sát động học khử của các ion riêng biệt $Cu^{2+}, In^{3+}, Ga^{3+}, Se^{4+}$ và hệ tương tác $Cu-Se$ trên cảm biến vàng của thiết bị EQCM và đế $ITO/Mo$.
  • Tầng 2 (Ba nguyên): Nghiên cứu cơ chế kết tủa của hệ $Cu-Ga-Se$ (CGS) để giải quyết nút thắt nhiệt động khó đưa $Ga$ vào mạng tinh thể.
  • Tầng 3 (Bốn nguyên & Linh kiện): Đồng lắng đọng màng $Cu-In-Ga-Se$ ở các nồng độ axit sulfamic ($0\text{ mM}, 20\text{ mM}, 40\text{ mM}$), xử lý nhiệt đẳng nhiệt và tích hợp thử nghiệm vào tế bào quang điện hoàn chỉnh.

Quy trình nghiên cứu rigorous

Quy trình chế tạo và phân tích được kiểm soát nghiêm ngặt với các tiêu chuẩn vật lý chính xác:

  1. Chuẩn bị bề mặt làm việc: Đế thủy tinh phủ oxit dẫn trong suốt ITO (Indium Tin Oxide) và phiến thủy tinh phủ Molypden (Mo) được tẩy rửa siêu âm qua chuỗi dung môi: axeton, cồn tuyệt đối và nước khử ion siêu sạch (độ dẫn $< 0,055\ \mu\text{S/cm}$).
  2. Thiết lập bể điện hóa 3 điện cực:
    • Điện cực làm việc (WE): Mo, ITO hoặc cảm biến thạch anh phủ vàng $QSX\ 301$ (đường kính tinh thể hoạt động $14\text{ mm}$, tần số cộng hưởng cơ bản $f_0 = 5\text{ MHz}$).
    • Điện cực đối (CE): Lưới bạch kim (Pt) độ tinh khiết $99,99%$.
    • Điện cực so sánh (RE): Bạc/Bạc Clorua ($Ag/AgCl$) hoặc Calomel bão hòa (SCE).
  3. Thành phần dung dịch điện phân chuẩn: Chứa $15 - 20\text{ mM } CuCl_2$, $24\text{ mM } Ga(NO_3)_3$ hoặc $GaCl_3$, $InCl_3$, $20\text{ mM } H_2SeO_3$, phối hợp tác nhân tạo phức axit sulfamic $H_3NSO_3$ với nồng độ biến thiên $0\text{ mM}, 20\text{ mM}, 40\text{ mM}$. Chất điện phân hỗ trợ gồm $LiCl$ ($0,1\text{ M}$) và $KHP$ ($0,025\text{ M}$) giúp ổn định lực ion và dẫn điện dung dịch.
  4. Quy trình ủ xử lý nhiệt (Post-annealing): Màng sau mạ được sấy khô và đưa vào lò ủ ống chân không/khí trơ tại nhiệt độ $T \ge 400^\circ\text{C}$ (duy trì đẳng nhiệt trong $30 - 40\text{ phút}$) để tái kết tinh, kích thích khuếch tán pha rắn và loại bỏ các sai hỏng mạng.

Data và phân tích

Thiết bị / Kỹ thuật Model / Thông số vận hành Mục tiêu đo lường & Độ chính xác
EQCM (Cân vi lượng thạch anh) Q-Sense E1 / Tinh thể thạch anh phủ vàng $5\text{ MHz}$ Đo đồng thời dòng điện và biến thiên khối lượng nanogram theo thời gian thực ($\Delta m = -C \cdot \Delta f / n$)
Vol-Ampe vòng (CV) Potentiostat/Galvanostat đa năng Quét thế tuyến tính tốc độ $10 - 50\text{ mV/s}$, xác định đỉnh oxy hóa - khử
SEM & EDS Kính hiển vi điện tử quét phát xạ trường + Đầu dò tán sắc năng lượng tia X Khảo sát hình thái bề mặt, độ rỗng, mặt cắt ngang và định lượng tỷ lệ nguyên tử $Cu:In:Ga:Se$
Nhiễu xạ tia X (XRD) Nhiễu xạ kế tia X tia $Cu-K_\alpha$ ($\lambda = 1,5406\ \text{Å}$) Xác định cấu trúc tinh thể chalcopyrite, kích thước hạt tinh thể và nhận diện các pha phụ
Stylus Profiler Máy đo biên dạng đầu dò tiếp xúc cơ học Đo chiều dày màng mỏng ($1,0 - 2,5\ \mu\text{m}$) và độ nhám bề mặt
Đặc trưng I-V Quang điện Hệ đo I-V dưới nguồn sáng chuẩn AM 1.5 ($100\text{ mW/cm}^2$) Xác định $V_{oc}, J_{sc}, FF$, điện trở nối tiếp $R_s$, điện trở song song $R_p$

Phát hiện đột phá và implications

Những phát hiện then chốt

Quá trình phân tích thực nghiệm đem lại 4 phát hiện mang tính bước ngoặt cho công nghệ mạ màng CIGS:

           M/z (g/mol/e⁻)
                               -0.3           -0.9
  1. Khám phá cơ chế điều phối của axit sulfamic bằng EQCM: Khi không có axit sulfamic, tốc độ kết tủa của ion $Cu^{2+}$ diễn ra mất kiểm soát ở dải thế dương, tạo nên lớp màng ban đầu giàu đồng với tỷ số đương lượng $M/z$ biến động mạnh. Khi bổ sung $20 - 40\text{ mM } H_3NSO_3$, phức chất tạo thành đã ghìm giữ tốc độ giải phóng $Cu^{2+}$, làm phẳng đường cong biến thiên khối lượng $\Delta m - E$, hạ thấp mật độ dòng đỉnh khử của đồng và cho phép các ion $Se^{4+}, In^{3+}, Ga^{3+}$ cùng tiếp cận bề mặt điện cực một cách đồng bộ.
  2. Chứng minh vai trò xúc tác bắt buộc của pha $Cu_xSe$: Dữ liệu CV trên đế trơ Mo và ITO xác nhận ion $Ga^{3+}$ và $In^{3+}$ hoàn toàn không thể tự khử riêng rẽ ở điện thế làm việc thông thường. Sự hình thành trước của pha dẫn $Cu_2Se / CuSe_2$ tại bề mặt catot đóng vai trò vị trí hoạt hóa điện hóa, kích hoạt quá trình khử cảm ứng lôi kéo các nguyên tố âm điện hơn vào mạng tinh thể.
  3. Xác lập cửa sổ công nghệ tối ưu cho hợp thức $Cu(In_{0,7}Ga_{0,3})Se_2$: Tại điện thế lắng đọng $-0,9\text{ V}$ (so với SCE) trong dung dịch chứa $40\text{ mM } H_3NSO_3$, màng CIGS thu được đạt tỷ lệ thành phần nguyên tử gần lý tưởng: $[Cu]/([In]+[Ga]) \approx 0,85 - 0,95$ (hơi nghèo Cu để tạo độ dẫn loại p tự nhiên do khuyết tật nút khuyết đồng $V_{Cu}$) và $[Ga]/([In]+[Ga]) \approx 0,30$.
  4. Bước nhảy vọt về độ hoàn thiện cấu trúc sau ủ nhiệt: Ảnh SEM và giản đồ XRD chỉ ra rằng màng tươi (as-deposited) có cấu trúc xốp vô định hình xen lẫn hạt mịn; tuy nhiên sau khi ủ nhiệt ở $T \ge 400^\circ\text{C}$ trong 40 phút, hiện tượng kết tụ pha rắn diễn ra mạnh mẽ, các đỉnh nhiễu xạ đặc trưng cho mặt phẳng (112), (220)/(204) và (312)/(116) của cấu trúc chalcopyrite xuất hiện sắc nét, kích thước hạt tinh thể tăng trưởng vượt bậc lên cỡ micromet, loại bỏ hoàn toàn các pha tạp $Cu_xSe$ tự do.
  5. Đặc trưng quang điện thực tế của cấu trúc pin $Al/CIGS/ITO/Glass$: Tế bào pin thử nghiệm ghi nhận đường đặc trưng $I-V$ chuyển dịch rõ rệt khi có chiếu sáng AM 1.5 so với điều kiện tối, khẳng định khả năng phát sinh dòng quang điện $J_{ph}$ và sự hình thành rào thế tiếp xúc dị thể p-n hiệu quả giữa lớp hấp thụ CIGS tự tạo và lớp cửa sổ ITO.

Implications đa chiều

  • Về mặt lý thuyết: Cung cấp mô hình toán - hóa hoàn chỉnh về động học mạ điện cảm ứng cho các hệ bán dẫn bốn hợp phần, củng cố lý thuyết nhiệt động học chất bán dẫn chalcopyrite.
  • Về mặt phương pháp luận: Thiết lập quy chuẩn quy trình đo EQCM kết hợp CV trong môi trường ăn mòn ion clorua/nitrat, mở ra phương pháp tiếp cận phân tích thời gian thực cho các nghiên cứu mạ điện nano và màng mỏng chức năng.
  • Về ứng dụng công nghiệp: Loại bỏ hoàn toàn sự phụ thuộc vào các hệ chân không siêu cao (MBE, Sputtering), mở đường cho dây chuyền sản xuất pin mặt trời màng mỏng liên tục cuộn-trên-cuộn (roll-to-roll electroplating) trên các đế dẻo kim loại với giá thành hạ hơn $50%$ so với công nghệ tấm Silic truyền thống.
  • Về chính sách năng lượng: Cung cấp cơ sở dữ liệu thực nghiệm phục vụ chiến lược nội địa hóa công nghệ chế tạo linh kiện quang điện tại Việt Nam, đặc biệt có ý nghĩa chiến lược trong việc phát triển các trạm phát điện mặt trời phân tán độc lập cho hệ thống đảo xa và vùng biên giới.

Limitations và Future Research

Mặc dù đạt được những kết quả đột phá, luận án thẳng thắn chỉ ra các giới hạn nội tại cần tiếp tục hoàn thiện:

  1. Hiệu suất chuyển đổi linh kiện: Cấu trúc pin thử nghiệm $Al/CIGS/ITO$ là cấu trúc đơn giản, thiếu vắng lớp đệm tối ưu $CdS$ (hoặc các lớp đệm sinh thái không độc như $ZnS, In_2S_3$) và lớp cửa sổ đôi $i-ZnO/AZO$, dẫn đến điện trở song song $R_p$ chưa cao và tổn thất tái tổ hợp bề mặt còn lớn.
  2. Khống chế gradient $Ga$ theo chiều sâu: Phương pháp lắng đọng một bước tĩnh điện thế chưa thể tạo ra biên dạng dốc nồng độ $Ga$ (Ga grading) theo phương thẳng đứng như phương pháp đồng bốc bay, vốn là kỹ thuật then chốt để tạo điện trường nội tại phía đáy màng giúp cản trở tái tổ hợp điện tử.
  3. Môi trường ủ nhiệt: Quá trình xử lý nhiệt mới chỉ thực hiện trong môi trường khí trơ/chân không thông thường, chưa triển khai ủ trong buồng hơi Selen áp suất cao ($H_2Se$ hoặc Se vapor) để bù đắp triệt để lượng Selen bay hơi ở nhiệt độ cao.

Chương trình nghiên cứu 5–10 năm tới cần tập trung vào:

  • Phát triển kỹ thuật lắng đọng điện hóa xung (pulse electrodeposition) để kiểm soát chính xác cấu trúc vi mô và gradient thành phần $Ga$ theo chiều dày màng.
  • Tích hợp lớp đệm sinh thái nano $Zn(O,S)$ bằng phương pháp lắng đọng bể hóa học (CBD) thay thế lớp $CdS$ độc hại.
  • Mở rộng nghiên cứu sang thế hệ vật liệu kesterite xanh $Cu_2ZnSn(S,Se)_4$ (CZTSSe) dựa trên nền tảng thiết bị EQCM đã làm chủ.

Tác động và ảnh hưởng

Công trình nghiên cứu tạo ra những xung lực học thuật và thực tiễn sâu rộng:

  • Tác động học thuật: Các kết quả cốt lõi của luận án đã được công bố trên 06 bài báo khoa học chuyên ngành uy tín (02 bài báo quốc tế chuẩn ISI/Scopus và 04 bài báo trên các tạp chí chuyên ngành quốc gia), cùng 04 báo cáo tại các hội nghị vật lý quốc tế và toàn quốc. Công trình mở ra trường phái nghiên cứu động học điện hóa màng mỏng bán dẫn tại Việt Nam.
  • Chuyển giao công nghệ: Cung cấp các thông số kỹ thuật tối ưu (nồng độ tiền chất, tỷ lệ axit sulfamic, dải thế phân cực ca-tốt, chế độ ủ nhiệt) làm tài liệu tham chuẩn trực tiếp cho các phòng thí nghiệm và doanh nghiệp nghiên cứu phát triển (R&D) pin mặt trời trong và ngoài nước.
  • Đóng góp xã hội: Đặt nền móng kỹ thuật vững chắc cho việc hạ giá thành sản xuất pin quang điện, thúc đẩy ứng dụng năng lượng sạch tại các vùng địa đầu hải đảo không thể tiếp cận điện lưới quốc gia.

Đối tượng hưởng lợi

  • Nghiên cứu sinh & Giới học thuật: Tiếp cận phương pháp luận phân tích vi trọng lượng thạch anh điện hóa EQCM và mô hình toán học giải mã động học lắng đọng màng bán dẫn phức tạp.
  • Chuyên gia R&D công nghệ màng mỏng: Ứng dụng trực tiếp quy trình đồng lắng đọng điện hóa một bước sử dụng axit sulfamic để loại bỏ tạp pha, nâng cao độ đồng nhất của màng CIGS.
  • Nhà hoạch định chính sách năng lượng: Có thêm luận cứ khoa học thực chứng về tính khả thi của công nghệ chế tạo pin mặt trời giá rẻ, định hình các chương trình tài trợ nghiên cứu trọng điểm quốc gia về năng lượng tái tạo.

Câu hỏi chuyên sâu

  1. Đóng góp lý thuyết độc đáo nhất của luận án là gì? Đó là việc mở rộng thành công lý thuyết mạ điện cảm ứng Kröger vào hệ bốn nguyên $Cu-In-Ga-Se$ dưới tác động của phối tử vô cơ axit sulfamic ($H_3NSO_3$). Luận án chứng minh rằng phức hóa chọn lọc ion $Cu^{2+}$ cho phép điều khiển thế khử của đồng dịch chuyển hàng trăm milivolt về phía âm, triệt tiêu sự phân tách pha sớm và thiết lập trạng thái đồng lắng đọng hoàn hảo với $In^{3+}$ và $Ga^{3+}$ tại $-0,9\text{ V}$.

  2. Cải tiến phương pháp luận nào mang tính đột phá so với các nghiên cứu trước đây? Khác với các nghiên cứu của Calixto et al. hay Saji et al. chủ yếu dựa vào các phép đo CV tĩnh và phân tích pha sau mạ, luận án tiên phong ứng dụng thiết bị EQCM kết hợp đo dòng điện và vi trọng lượng nanogram thời gian thực. Bằng cách khảo sát tỷ số đương lượng phản ứng $M/z$ theo thế quét, nghiên cứu đã phân lập chính xác từng bước tạo pha $Cu_2Se, CuSe_2$ và phản ứng liên kết pha rắn.

  3. Phát hiện nào bất ngờ nhất từ dữ liệu thực nghiệm? Phát hiện bất ngờ nhất là việc tăng nồng độ axit sulfamic lên mức $40\text{ mM}$ không chỉ đóng vai trò chất tạo phức dịch chuyển thế khử mà còn làm thay đổi hoàn toàn hình thái học màng: chuyển từ dạng cột thô xốp sang cấu trúc xếp chặt đồng nhất, làm tăng mật độ dòng quang điện và cải thiện đột biến độ kết tinh chalcopyrite sau khi ủ nhiệt.

  4. Luận án có cung cấp quy trình tái lập thực nghiệm (Replication Protocol) hoàn chỉnh không? Có. Quy trình được chi tiết hóa tuyệt đối: từ bước làm sạch hóa siêu âm đế Mo/ITO, công thức pha chế dung dịch điện phân ($15\text{ mM } CuCl_2, 24\text{ mM } Ga(NO_3)_3, 20\text{ mM } H_2SeO_3, 40\text{ mM } H_3NSO_3, 0,1\text{ M } LiCl, 0,025\text{ M } KHP$), thiết lập điện thế phân cực $-0,9\text{ V}$ trên hệ 3 điện cực, cho đến chế độ ủ nhiệt đẳng nhiệt ở $400^\circ\text{C}$ trong $40\text{ phút}$.

  5. Chương trình nghiên cứu dài hạn 10 năm được phác thảo như thế nào? Chương trình định hướng lộ trình 3 giai đoạn: (1) Tối ưu hóa cấu trúc tiếp xúc dị thể nano đa lớp ($AZO/i-ZnO/Zn(O,S)/CIGS/Mo$); (2) Phát triển công nghệ mạ điện phân cực xung trên đế dẻo dạng cuộn; (3) Mở rộng nền tảng động học sang hệ vật liệu quang điện perovskite vô cơ và kesterite CZTSSe.

Kết luận

Luận án tiến sĩ của Đặng Thị Bích Hợp đã giải quyết xuất sắc bài toán khoa học cốt lõi trong công nghệ lắng đọng màng mỏng quang điện, xác lập các đóng góp khoa học mang tính nền tảng:

  1. Giải mã toàn diện động học và cơ chế phản ứng điện cực trong quá trình lắng đọng điện hóa một bước lớp hấp thụ CIGS.
  2. Xác lập vai trò điều phối nhiệt động học đột phá của chất tạo phức vô cơ axit sulfamic ($H_3NSO_3$), loại bỏ hoàn toàn sự hình thành các pha tạp giàu đồng có hại.
  3. Ứng dụng thành công kỹ thuật vi trọng lượng thạch anh điện hóa EQCM tiên tiến lần đầu tiên tại Việt Nam để định lượng đương lượng khối lượng phản ứng thời gian thực.
  4. Chế tạo thành công màng mỏng bán dẫn đạt hợp thức tối ưu $Cu(In_{0,7}Ga_{0,3})Se_2$ với cấu trúc tinh thể chalcopyrite đơn pha hoàn hảo sau xử lý nhiệt.
  5. Hiện thực hóa việc chế tạo và đo đạc đặc trưng quang điện của pin mặt trời dị thể màng mỏng, khẳng định tính khả thi của quy trình công nghệ không chân không chi phí thấp.

Công trình không chỉ nâng tầm vị thế học thuật của ngành Vật lý Nhiệt và Khoa học Vật liệu trong nước mà còn mở ra những hướng tiếp cận công nghệ quan trọng cho ngành công nghiệp năng lượng tái tạo trong tương lai.
