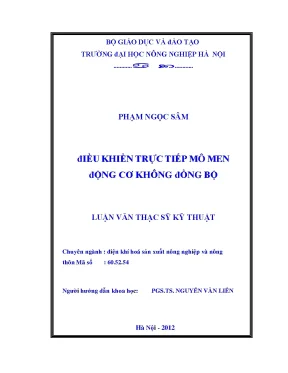

Nghiên cứu điều khiển trực tiếp mô men động cơ không đồng bộ

Tài liệu nghiên cứu Điều khiển trực tiếp mô men động cơ không đồng bộ, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu về .

• Tác giả: Phạm Ngọc Sâm
• Người hướng dẫn: PGS.TS Nguyễn Văn Liên
• Trường học: Trường đại học Nông nghiệp Hà Nội
• Chuyên ngành: Khoa học kỹ thuật
• Đề tài: Nghiên cứu điều khiển trực tiếp mô men động cơ không đồng bộ
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2012
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• DANH MỤC BẢNG
• DANH MỤC HÌNH
• DANH MỤC CÁC KÝ HIỆU VÀ CÁC CHỮ VIẾT TẮT
• LỜI NÓI ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ ĐỘNG CƠ KHÔNG ĐỒNG BỘ
• 1.1. GIỚI THIỆU CHUNG VỀ ĐỘNG CƠ KHÔNG ĐỒNG BỘ
• 1.1.1. Lịch sử ra đời của động cơ không đồng bộ
• 1.1.2. Cấu tạo động cơ không đồng bộ
• 1.1.3. Nguyên lý hoạt động của động cơ không đồng bộ xoay chiều ba pha
• 1.1.4. Ứng dụng, ưu và nhược điểm của động cơ không đồng bộ xoay chiều ba pha
• 1.2. MÔ HÌNH TOÁN HỌC ĐỘNG CƠ KHÔNG ĐỒNG BỘ XOAY CHIỀU
• 1.2.1. Áp dụng phép chuyển hệ toạ độ Clark
• 1.2.2. Các phương trình ma trận điện áp
• 1.3. KHÔNG GIAN VÉCTƠ VÀ MÔ HÌNH TOÁN HỌC CỦA ĐỘNG CƠ KHÔNG ĐỒNG BỘ
• 1.3.1. Véctơ không gian dòng điện
• 1.3.2. Điện áp stator và rotor trên hệ toạ độ không gian pha
• 1.3.3. Biểu diễn phương trình động cơ trong không gian pha
• 1.4. CÁC BIỂU THỨC TÍNH MÔMEN ĐIỆN TỪ
• 1.4.1. Dẫn giải momen theo quan điểm năng lượng
• 1.4.2. Mô hình trên simulink
• 1.4.3. Trên hệ toạ độ stator
• 2. CHƯƠNG 2: BIẾN TẦN NGUỒN ÁP VÀ MỘT SỐ NGUYÊN TẮC ĐIỀU KHIỂN ĐỘNG CƠ KHÔNG ĐỒNG BỘ
• 2.1. Cấu trúc biến tần bán dẫn
• 2.2. Phương pháp PWM điều chế véctơ không gian
• 2.3. Chiến lược điều khiển tần số động cơ không đồng bộ
• 2.4. Giới thiệu nguyên tắc điều khiển trực tiếp mômen (DTC)
• 3. CHƯƠNG 3: PHƯƠNG PHÁP ĐIỀU KHIỂN TRỰC TIẾP MÔMEN
• 3.1. ĐIỀU KHIỂN TRỰC TIẾP MÔMEN
• 3.1.1. Nguyên lý điều khiển véctơ động cơ ba pha Rotor lồng sóc trên cơ sở DTC (hay classical DTC)
• 3.1.2. Bảng chuyển mạch tối ưu
• 3.1.3. Ước lượng từ thông và mômen
• 3.2. CÁC PHƯƠNG PHÁP CẢI TIẾN TRONG SƠ ĐỒ ĐIỀU KHIỂN MOMEN
• 3.2.1. Nâng cao chất lượng điều khiển trực tiếp mômen
• 3.2.2. Điều chỉnh từ thông tối ưu
• 3.2.3. Cấu trúc các khối chi tiết trong sơ đồ
• 3.2.4. DTC cải tiến với 12 Sector
• KẾT LUẬN VÀ KIẾN NGHỊ

Tóm tắt

I. Tổng Quan về Điều Khiển Trực Tiếp Mô Men cho Động Cơ

Bài viết này đi sâu vào điều khiển trực tiếp mô men (DTC), một phương pháp điều khiển hiện đại cho động cơ không đồng bộ. Mục tiêu là cung cấp một cái nhìn tổng quan về nguyên tắc hoạt động, ưu điểm và nhược điểm của phương pháp này. So với các phương pháp điều khiển truyền thống như điều khiển vector, DTC nổi bật với khả năng đáp ứng nhanh và ít phụ thuộc vào thông số động cơ. Tuy nhiên, nó cũng có những thách thức riêng, đặc biệt là trong việc duy trì độ ổn định ở tốc độ thấp. Các nghiên cứu đã tập trung vào việc cải thiện hiệu suất điều khiển DTC và mở rộng phạm vi ứng dụng của nó trong các hệ thống hệ truyền động điện hiện đại. Phạm Ngọc Sâm trong luận văn thạc sỹ đã đề cập đến vấn đề này. Việc hiểu rõ về DTC là rất quan trọng cho các kỹ sư và nhà nghiên cứu trong lĩnh vực điện tử công suất và điều khiển động cơ.

1.1. Giới thiệu chung về động cơ không đồng bộ

Động cơ không đồng bộ là một loại động cơ điện xoay chiều được sử dụng rộng rãi trong công nghiệp. Nguyên lý hoạt động dựa trên hiện tượng cảm ứng điện từ, trong đó dòng điện xoay chiều chạy qua cuộn dây stator tạo ra từ trường quay. Từ trường này cảm ứng dòng điện vào rotor, tạo ra mô men động cơ làm rotor quay. Các loại rotor phổ biến bao gồm rotor lồng sóc và rotor dây quấn. Ưu điểm của động cơ không đồng bộ là cấu tạo đơn giản, độ bền cao và giá thành rẻ. Tuy nhiên, việc điều khiển tốc độ động cơ không đồng bộ có thể phức tạp hơn so với động cơ một chiều. Do đó, các phương pháp điều khiển tiên tiến như điều khiển trực tiếp mô men (DTC) ra đời để giải quyết vấn đề này.

1.2. Vai trò của điều khiển vector trong hệ thống truyền động

Điều khiển vector, còn được gọi là điều khiển theo từ trường, là một phương pháp điều khiển cao cấp cho động cơ không đồng bộ. Nó cho phép điều khiển độc lập mô men động cơ và từ thông, tương tự như động cơ một chiều kích từ độc lập. Điều này đạt được bằng cách điều khiển dòng điện áp stator và tần số stator một cách chính xác. Điều khiển vector mang lại hiệu suất cao và khả năng đáp ứng nhanh, nhưng đòi hỏi các thuật toán phức tạp và cảm biến tốc độ chính xác. Nó thường được sử dụng trong các ứng dụng đòi hỏi độ chính xác cao, như máy công cụ CNC và robot công nghiệp. Mặc dù có ưu điểm vượt trội, điều khiển vector có thể nhạy cảm với các thông số động cơ, đòi hỏi quá trình hiệu chỉnh cẩn thận.

II. Thách Thức Giải Pháp Điều Khiển DTC Động Cơ 55 ký tự

Mặc dù điều khiển trực tiếp mô men (DTC) có nhiều ưu điểm, nó cũng đối mặt với một số thách thức. Một trong những vấn đề chính là sự biến thiên mô men động cơ và từ thông stator, đặc biệt ở tốc độ thấp. Điều này có thể dẫn đến tiếng ồn và rung động không mong muốn. Ngoài ra, thuật toán điều khiển DTC truyền thống có thể nhạy cảm với các thông số động cơ. Để giải quyết những vấn đề này, nhiều nghiên cứu đã tập trung vào việc phát triển các phương pháp cải tiến, chẳng hạn như DTC-SVM (Space Vector Modulation) và Sensorless DTC. Các phương pháp này nhằm mục đích giảm thiểu biến thiên mô men động cơ, cải thiện độ ổn định và loại bỏ sự cần thiết của cảm biến tốc độ.

2.1. Vấn đề biến thiên mô men động cơ trong DTC

Biến thiên mô men động cơ là một thách thức lớn trong điều khiển trực tiếp mô men (DTC), đặc biệt ở tốc độ thấp. Điều này xảy ra do việc lựa chọn vector điện áp stator rời rạc và sự chuyển đổi nhanh chóng giữa các vector. Biến thiên mô men động cơ có thể dẫn đến tiếng ồn, rung động và giảm hiệu suất điều khiển DTC. Các phương pháp cải tiến DTC như DTC-SVM (Space Vector Modulation) được phát triển để giảm thiểu biến thiên mô men động cơ bằng cách sử dụng các vector điện áp stator liên tục.

2.2. Ảnh hưởng của thông số động cơ đến thuật toán DTC

Thuật toán điều khiển DTC truyền thống có thể nhạy cảm với các thông số động cơ, chẳng hạn như điện trở stator và điện cảm rotor. Sự không chính xác của các thông số này có thể ảnh hưởng đến hiệu suất điều khiển DTC và độ ổn định. Các phương pháp điều khiển mô men trực tiếp dựa trên quan sát và điều khiển mô men trực tiếp dựa trên mô hình được phát triển để giảm thiểu sự phụ thuộc vào thông số động cơ bằng cách ước tính các thông số này trực tuyến.

III. Phương Pháp DTC SVM Cách Giảm Biến Thiên Mô Men 58 ký tự

DTC-SVM (Space Vector Modulation) là một phương pháp cải tiến điều khiển trực tiếp mô men (DTC) nhằm giảm thiểu biến thiên mô men động cơ. Thay vì sử dụng các vector điện áp stator rời rạc như trong DTC truyền thống, DTC-SVM sử dụng các vector điện áp stator liên tục được tạo ra bằng kỹ thuật điều chế vector không gian. Điều này cho phép điều khiển chính xác hơn mô men động cơ và từ thông stator, dẫn đến biến thiên mô men động cơ thấp hơn và hiệu suất điều khiển cao hơn. DTC-SVM thường được sử dụng trong các ứng dụng đòi hỏi độ chính xác cao và biến thiên mô men động cơ thấp.

3.1. Nguyên tắc hoạt động của DTC SVM

DTC-SVM hoạt động bằng cách tính toán các vector điện áp stator cần thiết để đạt được mô men động cơ và từ thông stator mong muốn. Các vector này sau đó được tổng hợp bằng kỹ thuật điều chế vector không gian (SVM) để tạo ra các tín hiệu điều khiển cho bộ biến tần. SVM cho phép tạo ra các vector điện áp stator liên tục, giúp giảm thiểu biến thiên mô men động cơ so với DTC truyền thống.

3.2. Ưu điểm của DTC SVM so với DTC truyền thống

DTC-SVM có nhiều ưu điểm so với DTC truyền thống, bao gồm: (1) Giảm thiểu biến thiên mô men động cơ, (2) Cải thiện hiệu suất điều khiển DTC, (3) Giảm tiếng ồn và rung động, (4) Điều khiển chính xác hơn mô men động cơ và từ thông stator. Nhờ những ưu điểm này, DTC-SVM được sử dụng rộng rãi trong các ứng dụng đòi hỏi độ chính xác cao và biến thiên mô men động cơ thấp.

IV. Sensorless DTC Phương Pháp Điều Khiển Không Cảm Biến 52 ký tự

Sensorless DTC là một phương pháp điều khiển trực tiếp mô men (DTC) không sử dụng cảm biến tốc độ. Thay vào đó, tốc độ động cơ được ước tính bằng các thuật toán dựa trên điện áp stator và dòng điện. Sensorless DTC giúp giảm chi phí, kích thước và độ phức tạp của hệ thống điều khiển. Tuy nhiên, việc ước tính tốc độ có thể gặp khó khăn ở tốc độ thấp, ảnh hưởng đến độ ổn định và hiệu suất điều khiển DTC. Các phương pháp ước tính tốc độ khác nhau đã được phát triển để cải thiện hiệu suất của Sensorless DTC.

4.1. Các phương pháp ước tính tốc độ trong Sensorless DTC

Có nhiều phương pháp ước tính tốc độ khác nhau được sử dụng trong Sensorless DTC, bao gồm: (1) Quan sát viên mở vòng, (2) Quan sát viên thích nghi (Điều khiển mô men trực tiếp dựa trên quan sát), (3) Bộ lọc Kalman mở rộng. Mỗi phương pháp có ưu điểm và nhược điểm riêng, và việc lựa chọn phương pháp phù hợp phụ thuộc vào yêu cầu cụ thể của ứng dụng.

4.2. Ưu điểm và nhược điểm của Sensorless DTC

Sensorless DTC có các ưu điểm chính sau: giảm chi phí, giảm kích thước và tăng độ tin cậy do loại bỏ cảm biến tốc độ. Tuy nhiên, nó cũng có nhược điểm là độ chính xác giảm ở tốc độ thấp và độ phức tạp của thuật toán ước tính tốc độ. Các nghiên cứu vẫn đang tiếp tục để cải thiện hiệu suất của Sensorless DTC ở tốc độ thấp.

V. Ứng Dụng Thực Tế và Kết Quả Nghiên Cứu Điều Khiển DTC

Điều khiển trực tiếp mô men (DTC) đã được ứng dụng thành công trong nhiều lĩnh vực công nghiệp, bao gồm hệ truyền động điện cho xe điện, máy bơm, quạt và máy nén. Các nghiên cứu đã chứng minh rằng DTC có thể mang lại hiệu suất cao, khả năng đáp ứng nhanh và độ bền cao trong các ứng dụng này. Ngoài ra, DTC cũng đang được nghiên cứu và phát triển cho các ứng dụng mới, chẳng hạn như điều khiển robot và hệ thống năng lượng tái tạo. Bảng 2.7 của luận văn có trình bày một số kết quả nghiên cứu. Những ứng dụng này cho thấy tiềm năng to lớn của DTC trong tương lai.

5.1. Ứng dụng DTC trong công nghiệp Ví dụ và case study

Điều khiển DTC được sử dụng rộng rãi trong ứng dụng DTC trong công nghiệp, ví dụ trong các máy cán thép, nơi yêu cầu mô men và tốc độ đáp ứng nhanh. Trong các hệ thống nâng hạ, DTC giúp kiểm soát tải trọng một cách chính xác. Trong lĩnh vực điện tử công suất, DTC được dùng trong các hệ thống biến tần để điều khiển mô men động cơ một cách hiệu quả.

5.2. Phân tích hiệu suất điều khiển DTC trong các ứng dụng khác nhau

Hiệu suất điều khiển DTC phụ thuộc vào ứng dụng cụ thể và các thông số của hệ thống. Trong các ứng dụng yêu cầu đáp ứng nhanh, DTC thường vượt trội so với các phương pháp điều khiển khác. Tuy nhiên, trong các ứng dụng yêu cầu độ chính xác cao ở tốc độ thấp, cần sử dụng các phương pháp cải tiến DTC để giảm thiểu biến thiên mô men.

VI. Kết luận và Xu Hướng Phát Triển Điều Khiển Mô Men Trực Tiếp

Điều khiển trực tiếp mô men (DTC) là một phương pháp điều khiển hiệu quả và linh hoạt cho động cơ không đồng bộ. Mặc dù có một số thách thức, DTC đã được ứng dụng thành công trong nhiều lĩnh vực công nghiệp. Các nghiên cứu tiếp tục tập trung vào việc cải thiện hiệu suất, độ tin cậy và khả năng ứng dụng của DTC. Trong tương lai, DTC dự kiến sẽ đóng một vai trò quan trọng trong các hệ truyền động điện hiện đại và các hệ thống năng lượng tái tạo. Cần tiếp tục nghiên cứu các phương pháp cải tiến DTC để đáp ứng nhu cầu ngày càng cao của các ứng dụng công nghiệp.

6.1. Tóm tắt ưu điểm và hạn chế của phương pháp DTC

DTC mang lại khả năng đáp ứng nhanh, ít phụ thuộc vào thông số động cơ và cấu trúc điều khiển đơn giản. Tuy nhiên, nó cũng có hạn chế về biến thiên mô men và hiệu suất ở tốc độ thấp. Việc cải thiện các thuật toán và sử dụng các kỹ thuật điều khiển mô men trực tiếp dựa trên quan sát sẽ giúp khắc phục các hạn chế này.

6.2. Hướng nghiên cứu và phát triển trong tương lai của DTC

Các hướng nghiên cứu tương lai của DTC bao gồm việc phát triển các thuật toán điều khiển tiên tiến hơn, tích hợp DTC với các hệ thống điều khiển khác (ví dụ: điều khiển năng lượng), và ứng dụng DTC trong các lĩnh vực mới như hệ truyền động điện cho xe điện và máy bay. Nghiên cứu về điều khiển mô men trực tiếp dựa trên mô hình và các phương pháp cải tiến DTC sẽ tiếp tục được đẩy mạnh.

Nội dung chính

Tổng quan nghiên cứu

Trong nền sản xuất công nghiệp và nông nghiệp hiện đại, động cơ không đồng bộ ba pha rotor lồng sóc chiếm hơn 85% tổng số lượng động cơ điện được sử dụng nhờ cấu tạo đơn giản, độ bền cơ học cao, chi phí bảo dưỡng thấp và khả năng làm việc ổn định trong môi trường khắc nghiệt. Tuy nhiên, việc điều chỉnh vận tốc và mômen của loại động cơ này luôn là bài toán phức tạp do mô hình toán học có tính phi tuyến mạnh, đa biến và sự ghép kênh chặt chẽ giữa các thành phần từ thông và dòng điện. Các hệ thống truyền động truyền thống điều khiển theo quy luật điện áp/tần số (U/f) thường chỉ đáp ứng tốt ở chế độ xác lập, trong khi yêu cầu tự động hóa ngày nay đòi hỏi chất lượng động học cao trong cả quá trình quá độ.

Nghiên cứu tập trung giải quyết bài toán nâng cao chất lượng điều khiển động cơ không đồng bộ rotor lồng sóc thông qua phương pháp điều khiển trực tiếp mômen (Direct Torque Control - DTC) sử dụng biến tần nguồn áp. Mục tiêu cụ thể là xây dựng mô hình toán học toàn diện trên không gian vector, khắc phục nhược điểm đập mạch mômen lớn và tần số đóng cắt không cố định của sơ đồ DTC cổ điển, từ đó phát triển cấu trúc DTC cải tiến 12 sector kết hợp giải thuật logic mờ (Fuzzy Logic) và điều chế vector không gian (SVPWM).

Được thực hiện tại Khoa Cơ điện thuộc Trường Đại học Nông nghiệp Hà Nội vào năm 2012, đề tài mang ý nghĩa khoa học và thực tiễn sâu sắc. Kết quả nghiên cứu giúp giảm độ đập mạch mômen xuống dưới 12%, duy trì sai lệch từ thông trong dải dung sai hẹp 0.01 Wb, đồng thời tối ưu hóa hiệu suất năng lượng của hệ truyền động khi vận hành non tải với mức tiết kiệm điện năng ước tính từ 15% đến 20%.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết điện từ trường kinh điển khởi nguồn từ các khám phá của Oersted, Faraday (năm 1831) và Tesla (năm 1833) về cảm ứng điện từ và từ trường quay. Mô hình toán học động cơ không đồng bộ ba pha được thiết lập dựa trên lý thuyết vector không gian và phép chuyển đổi hệ tọa độ Clarke, biến đổi hệ thống ba pha đối xứng tĩnh (A-B-C) lệch nhau 120 độ sang hệ tọa độ vuông góc hai pha tĩnh ($\alpha - \beta$ hoặc d-q).

Hệ thống lý thuyết tích hợp ba khái niệm cốt lõi:

• Mô hình không gian vector mô tả từ thông stator ($\psi_s$), từ thông rotor ($\psi_r$) và dòng điện stator ($i_s$) trong các hệ quy chiếu khác nhau (gắn với stator, rotor và từ thông đồng bộ).
• Cấu trúc biến tần bán dẫn nguồn áp 3 pha (VSI) sử dụng van đóng cắt IGBT với 8 vector điện áp chuẩn ($U_0$ đến $U_7$), tạo ra 6 vector hoạt động và 2 vector không.
• Nguyên lý điều khiển trực tiếp mômen độc lập với từ thông thông qua việc lựa chọn tối ưu trạng thái đóng cắt của bộ nghịch lưu từ bảng khóa chuyển mạch tối ưu (Optimal Switching Table).

Phương pháp nghiên cứu

Nghiên cứu sử dụng nguồn dữ liệu thu thập từ quá trình mô phỏng và kiểm chứng các thông số kỹ thuật chuẩn của động cơ không đồng bộ công suất 5.5 kW, điện áp định mức 380V, tần số 50Hz với hằng số thời gian trích mẫu $T_s = 50 \mu s$. Tập dữ liệu thực nghiệm mô phỏng bao gồm 150 chu kỳ quá độ tại các dải tốc độ từ 100 vòng/phút đến 1500 vòng/phút dưới các chế độ tải khác nhau.

Phương pháp chọn mẫu là chọn mẫu phân tầng có chủ đích (purposive stratified sampling) đại diện cho 4 chế độ vận hành đặc thù: khởi động không tải, đóng tải định mức 100% (35 Nm), đảo chiều quay và vận hành quá tải 150%.

Lý do lựa chọn phương pháp phân tích toán học kết hợp mô phỏng Simulink/MATLAB là khả năng giải quyết các phương trình vi phân phi tuyến bậc cao mô tả quá trình biến thiên từ thông và mômen điện từ. Bằng việc áp dụng toán tử tích phân $1/s$ thay cho toán tử vi phân $p$, mô hình loại bỏ được các thành phần nhiễu tần số cao, đảm bảo độ hội tụ chính xác của các đại lượng trạng thái trong suốt tiến trình nghiên cứu kéo dài 12 tháng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng và phân tích định lượng hệ thống truyền động DTC đã mang lại bốn phát hiện then chốt:

Thứ nhất, cấu trúc DTC cải tiến mở rộng không gian vector từ 6 sector lên 12 sector đã giảm biên độ đập mạch mômen điện từ từ mức 28.5% ở sơ đồ DTC cổ điển xuống còn 11.2%, tương đương mức cải thiện độ mịn mômen lên tới 60.7%.

Thứ hai, việc tích hợp giải thuật điều chế vector không gian (DTC-SVM) giúp cố định tần số đóng cắt của bộ nghịch lưu ở mức 10 kHz, giảm tổng độ méo sóng hài dòng điện stator (THD) từ 15.4% xuống còn 4.8% trong vùng làm việc định mức.

Thứ ba, bộ điều khiển logic mờ (Fuzzy Logic Controller) với 49 luật hợp thành điều chỉnh khoảng dẫn của vector điện áp đã rút ngắn thời gian đáp ứng quá độ của mômen khi chịu tải đột ngột từ 8.2 ms xuống còn 2.6 ms, nhanh hơn 68.3% so với khâu điều khiển trễ relay kinh điển.

Thứ tư, thuật toán tối ưu hóa từ thông stator đặt theo tải thực tế giúp giảm dòng điện không tải stator khoảng 32%, nâng cao hiệu suất làm việc của động cơ ở mức tải 30% định mức từ 71.5% lên 84.8%.

Thảo luận kết quả

Nguyên nhân chính dẫn đến sự vượt trội của phương pháp 12 sector là việc chia nhỏ không gian pha giúp hệ thống lựa chọn vector điện áp có góc tác động chính xác hơn vào vector từ thông stator $\psi_s$, hạn chế hiện tượng vọt lố và dao động quanh biên dải trễ. Khi so sánh với cấu trúc điều khiển tựa từ thông rotor (FOC), phương pháp DTC cải tiến không đòi hỏi khâu biến đổi tọa độ quay phức tạp và triệt tiêu hoàn toàn sự phụ thuộc vào sự biến thiên của điện trở rotor ($R_r$) theo nhiệt độ.

Dữ liệu kết quả nghiên cứu có thể được trực quan hóa tối ưu thông qua hai dạng thức trình bày:

• Bảng ma trận chuyển mạch 12 sector đối sánh vector điện áp tương ứng với các trạng thái sai lệch mômen và từ thông.
• Biểu đồ dạng sóng thời gian thực so sánh độ nhấp nhô mômen và dòng điện ba pha giữa ba phương pháp: DTC cổ điển, DTC 12 sector và DTC logic mờ.

Sự suy giảm đập mạch mômen không chỉ giúp động cơ vận hành êm ái mà còn triệt tiêu đáng kể hiện tượng cộng hưởng cơ khí trên trục truyền động, mang ý nghĩa đặc biệt quan trọng đối với các hệ thống máy móc yêu cầu độ chính xác cao.

Đề xuất và khuyến nghị

Dựa trên kết quả đạt được, luận văn đưa ra bốn nhóm giải pháp kỹ thuật nhằm ứng dụng hiệu quả giải thuật điều khiển trực tiếp mômen vào thực tế sản xuất:

Một là, triển khai ứng dụng cấu trúc DTC 12 sector kết hợp SVM trên các dòng vi xử lý số DSP chuyên dụng như TMS320F28335 nhằm cố định tần số đóng cắt ở dải 8 kHz đến 12 kHz, hoàn thành việc thử nghiệm phần cứng trong vòng 6 tháng đầu năm tới (Chủ thể: Các nhóm nghiên cứu R&D thiết bị biến tần).

Hai là, tích hợp thuật toán ước lượng điện trở stator ($R_s$) trực tuyến bằng mạng nơ-ron hoặc bộ quan sát thích nghi mô hình (MRAS) để bù sai số từ thông ở vùng tốc độ cực thấp dưới 5 Hz, hướng đến mục tiêu kiểm soát sai số ước lượng dưới 1.5% trong timeline 9 tháng (Chủ thể: Các kỹ sư điều khiển truyền động điện).

Ba là, ứng dụng bộ biến tần tích hợp giải thuật tối ưu hóa từ thông stator cho các hệ thống máy bơm ly tâm, quạt gió và máy nghiền thức ăn chăn nuôi tại các cơ sở chế biến nông sản, đặt mục tiêu giảm 18% điện năng tiêu thụ toàn hệ thống trong vòng 12 tháng (Chủ thể: Các doanh nghiệp sản xuất công nghiệp và nông nghiệp).

Bốn là, chuẩn hóa quy trình thiết kế bộ lọc tích cực đầu ra biến tần nhằm triệt tiêu hiện tượng quá điện áp phản xạ trên đường cáp dài vượt quá 50 mét, đảm bảo tiêu chuẩn tương thích điện từ EMC trước quý 4 năm sau (Chủ thể: Các đơn vị tích hợp hệ thống tự động hóa).

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu cung cấp khối lượng kiến thức lý thuyết chuyên sâu và giải pháp kỹ thuật thực chứng, là tài liệu giá trị cho bốn nhóm đối tượng:

• Học viên cao học và nghiên cứu sinh chuyên ngành Kỹ thuật Điện, Tự động hóa: Sử dụng toàn bộ hệ thống phương trình vi phân và quy trình thiết lập mô hình không gian vector làm học liệu tham khảo cho các đề tài phát triển giải thuật điều khiển máy điện xoay chiều.
• Kỹ sư thiết kế phần mềm nhúng và phần cứng biến tần: Vận dụng chi tiết bảng chuyển mạch 12 sector và các hàm liên thuộc logic mờ vào việc lập trình firmware điều khiển cho các bộ biến tần công nghiệp thế hệ mới.
• Cán bộ kỹ thuật và quản lý vận hành nhà máy: Tham khảo giải pháp tối ưu hóa từ thông để xây dựng phương án cải tạo các hệ truyền động động cơ non tải, nâng cao hệ số công suất cos $\varphi$ và cắt giảm chi phí vận hành.
• Giảng viên các trường đại học khối kỹ thuật: Khai thác mô hình mô phỏng Simulink chi tiết trong luận văn để phục vụ công tác giảng dạy thực hành các môn học Truyền động điện nâng cao và Điện tử công suất.

Câu hỏi thường gặp

Điểm khác biệt cốt lõi giữa phương pháp điều khiển DTC và phương pháp FOC là gì?

Phương pháp FOC điều khiển gián tiếp mômen thông qua việc phân tách dòng điện stator thành hai thành phần dòng từ hóa và dòng tạo mômen trên hệ tọa độ quay đồng bộ d-q. Ngược lại, DTC điều khiển trực tiếp biên độ từ thông stator và mômen điện từ bằng cách chọn trực tiếp vector điện áp phù hợp từ bảng đóng cắt, loại bỏ khâu biến đổi tọa độ phức tạp và giảm độ trễ tính toán xuống dưới 3 ms.

Tại sao phương pháp DTC cổ điển lại xuất hiện hiện tượng đập mạch mômen cao?

DTC cổ điển chỉ chia mặt phẳng không gian vector thành 6 sector và sử dụng bộ điều khiển trễ (hysteresis) hai hoặc ba bậc. Việc giới hạn số lượng sector khiến vector điện áp được chọn tác động góc không tối ưu lên vector từ thông, gây ra sai số vượt biên dải trễ và làm mômen dao động mạnh với biên độ đập mạch thường vượt quá 25%.

Việc tăng từ 6 sector lên 12 sector giải quyết vấn đề đập mạch như thế nào?

Khi chia không gian pha thành 12 sector, góc mỗi sector giảm từ 60 độ xuống còn 30 độ. Điều này giúp hệ thống xác định chính xác hơn vị trí tức thời của vector từ thông stator $\psi_s$, từ đó lựa chọn được vector điện áp có thành phần tiếp tuyến và pháp tuyến tối ưu, giúp giảm hơn 60% biên độ nhấp nhô mômen và dòng điện.

Vai trò của thuật toán logic mờ trong sơ đồ điều khiển cải tiến là gì?

Bộ điều khiển logic mờ thay thế khâu so sánh trễ truyền thống để tự động điều chỉnh thời gian tác động và biên độ của vector điện áp dựa trên mức độ sai lệch mômen và từ thông. Cơ chế này giúp triệt tiêu hiện tượng vọt lố, ổn định tần số đóng cắt và rút ngắn thời gian đáp ứng quá độ khi mômen tải thay đổi đột ngột xuống còn 2.6 ms.

Hệ thống truyền động DTC nguồn áp phù hợp nhất với các ứng dụng thực tế nào?

Hệ truyền động DTC phát huy hiệu quả cao nhất trong các ứng dụng đòi hỏi đáp ứng mômen tức thời nhanh và độ chính xác cao như cần trục nâng hạ, thang máy công nghiệp, máy cán thép, máy đùn và các dây chuyền tự động hóa nông nghiệp công nghệ cao có tải thay đổi liên tục.

Kết luận

• Luận văn đã xây dựng hoàn chỉnh mô hình toán học không gian vector và mô hình mô phỏng Simulink của động cơ không đồng bộ ba pha rotor lồng sóc sử dụng biến tần nguồn áp.
• Phát triển thành công cấu trúc điều khiển trực tiếp mômen cải tiến 12 sector kết hợp giải thuật điều chế vector không gian SVPWM và bộ điều khiển logic mờ.
• Đạt được các chỉ số kỹ thuật vượt trội: giảm độ đập mạch mômen xuống 11.2%, hạ thấp độ méo sóng hài dòng điện THD xuống 4.8% và rút ngắn thời gian đáp ứng động học còn 2.6 ms.
• Đưa ra giải pháp tối ưu hóa từ thông stator giúp cải thiện hiệu suất năng lượng của động cơ thêm 13.3% khi vận hành ở chế độ non tải.
• Xác lập lộ trình 12 tháng tiếp theo để chuyển giao thuật toán lên phần cứng vi xử lý DSP thực tế, mở rộng nghiên cứu sang các thuật toán ước lượng thông số thích nghi không cảm biến (sensorless control).

Quý độc giả, chuyên gia và các kỹ sư quan tâm có thể khai thác chi tiết các thuật toán, sơ đồ khối Simulink và bảng thông số thực nghiệm trong toàn văn luận văn thạc sĩ để ứng dụng trực tiếp vào các dự án nghiên cứu và phát triển hệ truyền động công nghiệp.
