Giới thiệu dự án

Ngành công nghiệp chế biến và xuất khẩu gỗ Việt Nam duy trì tốc độ tăng trưởng ổn định, đóng vai trò mũi nhọn trong nền kinh tế với kim ngạch xuất khẩu hàng tỷ USD mỗi năm. Tuy nhiên, hơn 75% chi phí dụng cụ cắt gọt định hình chất lượng cao trong ngành hiện vẫn phụ thuộc vào nguồn nhập khẩu từ các thương hiệu như Pilana, GSP (CH Séc) hay Freud (Ý). Các cơ sở sản xuất trong nước gặp áp lực lớn về chi phí khấu hao dao cụ và thời gian dừng máy (downtime) do dao mòn nhanh khi gia công liên tục các dòng gỗ nhiệt đới có hàm lượng khoáng, tạp chất hữu cơ và cấu trúc thớ phức tạp.

Vấn đề cốt lõi phát sinh từ các dòng dao cắt gỗ chế tạo từ thép carbon (CD80, CD100) hoặc thép hợp kim thấp (9XC, 90CrSi) truyền thống: góc cắt nhanh bị mòn tù, xuất hiện hiện tượng sứt mẻ cục bộ khi gặp mắt gỗ hoặc thớ xoắn, dẫn đến giảm độ bóng bề mặt chi tiết gỗ ($R_z > 50\ \mu m$) và làm tăng tỷ lệ phế phẩm. Các giải pháp phủ PVD/CVD cao cấp (TiN, TiCN) hoặc gắn mảnh hợp kim cứng carbide nguyên khối đòi hỏi chi phí đầu tư phôi đắt đỏ và công nghệ gia công định hình phức tạp.

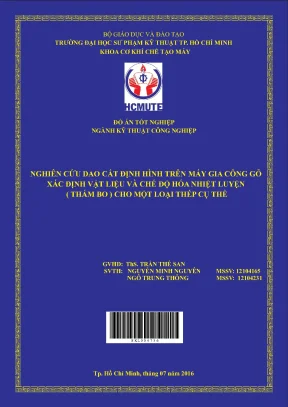

Đề tài "Nghiên cứu dao cắt định hình trên máy gia công gỗ. Xác định vật liệu và chế độ hoá nhiệt luyện (thấm Bo) cho một loại thép cụ thể" do nhóm nghiên cứu tại Khoa Cơ khí Chế tạo máy, Trường Đại học Sư phạm Kỹ thuật TP. Hồ Chí Minh thực hiện dưới sự hướng dẫn của ThS. Trần Thế San tập trung giải quyết triệt để bài toán này.

Mục tiêu cốt lõi của dự án:
1. Khảo sát động học cắt gọt và hình học dao định hình (phay, khoan, xẻ) chuyên dụng cho gỗ nhóm VI (Tràm, Xoan đào, Xoan ta).
2. Lựa chọn mác thép nền tối ưu (thép không gỉ Martensitic SUS 420J2) nhằm kết hợp khả năng chịu nhiệt, chống ăn mòn và độ dẻo dai cơ học.
3. Xây dựng quy trình hóa nhiệt luyện thấm Bo (Boriding) trong môi trường muối Borax ($Na_2B_4O_7$) nóng chảy.
4. Tối ưu hóa chu trình nhiệt luyện kết thúc (ủ khuếch tán, tôi và ram) nhằm đạt độ cứng bề mặt 1800 – 2000 HV, nâng tuổi thọ làm việc của dao lên gấp 2.5 – 3.0 lần so với dao tôi thể tích thông thường.

Phạm vi nghiên cứu giới hạn trên phôi thép SUS 420J2, áp dụng phương pháp thấm Bo lỏng/điện phân muối nóng chảy, đánh giá cơ tính thông qua kiểm tra tổ chức tế vi (TCTV), đo độ cứng vi mô Vickers, và kiểm chứng thực tế tại Công ty TNHH MTV Chế biến gỗ Đông Hòa.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Thực trạng dao cụ ngành gỗ trong nước chủ yếu phân hóa thành ba nhóm giải pháp chính:

Giải pháp dao cụ Ưu điểm kỹ thuật Nhược điểm & Rào cản Chi phí tương đối Tuổi thọ trung bình
Thép carbon dụng cụ (CD80, Y8A) Dễ gia công định hình, chi phí phôi rẻ, dễ mài lại góc sắc. Độ thấm tôi kém, độ cứng nóng chỉ đạt 200–250°C, mòn rất nhanh khi cắt tốc độ cao. Rất thấp (1.0x) 8 – 12 giờ làm việc liên tục
Thép gió tiêu chuẩn (P18, SKH2, M2) Độ cứng đạt 62–65 HRC, tính cứng nóng lên đến 600°C, chịu va đập tốt. Chi phí phôi cao, hàm lượng W/Mo lớn dễ làm tăng giá thành, vẫn bị mài mòn hóa học bởi acid hữu cơ trong gỗ. Cao (3.5x – 4.5x) 35 – 50 giờ làm việc
Dao gắn mảnh hợp kim cứng (TCT/Carbide) Độ cứng cực cao (>75 HRC), chịu mài mòn vượt trội, năng suất cắt lớn. Thân dao giòn, dễ mẻ khi phay gỗ có mắt cứng, khó chế tạo profin dao định hình phức tạp. Rất cao (6.0x – 8.0x) 100 – 140 giờ làm việc
SUS 420J2 thấm Bo (Giải pháp đề xuất) Lớp mặt đạt 1800–2000 HV, lõi dẻo dai (52–55 HRC), chống gỉ và chịu acid tốt, dễ tạo hình. Yêu cầu kiểm soát chặt nhiệt độ thấm để tránh nứt giòn pha $FeB$. Trung bình (1.8x – 2.2x) 90 – 120 giờ làm việc

Hệ thống yêu cầu kỹ thuật được lượng hóa theo mô hình MoSCoW:

  • Must have: Bề mặt sau xử lý đạt độ cứng $\ge 1800\text{ HV0.1}$; liên kết khuếch tán dạng răng lược sâu $\ge 60\ \mu m$; lõi giữ được độ dai va đập $a_k \ge 0.35\text{ MJ/m}^2$.
  • Should have: Khả năng chống oxy hóa bề mặt ở nhiệt độ cắt $500\text{--}600^\circ\text{C}$; độ nhấp nhô bề mặt gia công gỗ $R_z \le 20\ \mu m$.
  • Could have: Giảm thiểu tối đa bước mài tinh sau hóa nhiệt luyện.
  • Won't have: Ứng dụng cho dao xẻ dải mỏng có chiều dày bản thép $< 0.8\text{ mm}$ do nguy cơ biến dạng nhiệt thể tích.

Thiết kế hệ thống

Quy trình công nghệ hóa nhiệt luyện thấm Bo được thiết kế theo sơ đồ khép kín, tối ưu hóa các chuyển biến tổ chức tế vi:

flowchart TD
    A[Phôi thép SUS 420J2 gia công định hình] --> B[Ủ khử ứng suất dư: 650°C - 700°C, 2h]
    B --> C[Thấm Bo trong muối Borax nóng chảy: 900°C - 950°C, 4h - 6h]
    C --> D[Ủ khuếch tán đồng đều: 850°C, 1.5h - 2h]
    D --> E[Tôi thể tích trong dầu: 1020°C - 1050°C]
    E --> F[Ram thấp khử ứng suất: 180°C - 220°C, 2h]
    F --> G[Kiểm tra TCTV & Đo độ cứng Vickers HV / Rockwell HRC]

Thành phần hóa học danh định của thép SUS 420J2 được kiểm chuẩn bằng quang phổ phát xạ:

  • Carbon (C): 0.36 – 0.42% (cung cấp độ cứng nền Martensite).
  • Chromium (Cr): 12.5 – 13.8% (tạo màng thụ động chống ăn mòn và tăng tính thấm tôi).
  • Mangan (Mn): 0.80 – 1.00%; Silic (Si): 0.75 – 0.95%; Nickel (Ni): 0.40 – 0.60%.

Cơ chế phản ứng hóa nhiệt tạo pha boride diễn ra trong bể muối nóng chảy: $$\text{Na}_2\text{B}_4\text{O}_7 \xrightarrow{\Delta T,\ \text{khử}} 2\text{NaBO}_2 + \text{B}_2\text{O}3 \rightarrow [\text{B}]{\text{nguyên tử hoạt tính}}$$ $$[\text{B}] + 2\text{Fe} \rightarrow \text{Fe}_2\text{B}\quad (\text{Pha bền, dẻo dai, cấu trúc răng lược})$$ $$[\text{B}] + \text{Fe}_2\text{B} \rightarrow 2\text{FeB}\quad (\text{Pha giàu Bo, độ cứng cao nhưng giòn})$$

Methodology

Phương pháp nghiên cứu kết hợp giữa mô hình hóa kim loại học thực nghiệm và kiểm tra cơ tính phá hủy/không phá hủy:

  • Lập kế hoạch thực nghiệm: Phân chia mẫu thử thành 4 nhóm tương ứng với các mức nhiệt độ thấm (900°C, 920°C, 950°C) và thời gian giữ nhiệt (3h, 4.5h, 6h).
  • Đánh giá rủi ro (Risk Assessment): Nguy cơ nứt giòn pha $FeB$ bề mặt do chênh lệch hệ số giãn nở nhiệt với nền thép ($\alpha_{FeB} \approx 23 \times 10^{-6}\text{K}^{-1}$ so với $\alpha_{nền} \approx 12 \times 10^{-6}\text{K}^{-1}$). Giải pháp: Áp dụng nguyên công Ủ khuếch tán ở 850°C nhằm chuyển hóa tối đa pha $FeB$ sang $Fe_2B$.
  • Đảm bảo chất lượng (QA): Sử dụng kính hiển vi quang học Axiovert 25A phân tích tổ chức tế vi (TCTV) sau tẩm thực bằng dung dịch Nital 4% kết hợp Picral; kiểm chuẩn độ cứng trên máy đo vi độ cứng Vickers Wolpert Tukon 2100 (tải trọng 100g, thời gian tác dụng 15 giây).

Implementation và kết quả

Development process

Quá trình chế tạo thực nghiệm tuân thủ quy chuẩn kỹ thuật nghiêm ngặt qua 5 bước chính:

Bước 1: Chuẩn bị mẫu phôi SUS 420J2 (kích thước mẫu kiểm tra 15x15x20 mm và lưỡi dao phay định hình thực tế).
Bước 2: Nung sơ bộ và ủ khử ứng suất kéo tại nhiệt độ 680°C trong lò điện trở, làm nguội cùng lò xuống 300°C trước khi đưa ra không khí.
Bước 3: Nấu chảy hỗn hợp muối Borax nguyên chất (98% Na2B4O7 + 2% chất khử B4C/SiC) trong nồi nấu graphit đạt nhiệt độ 930°C ± 5°C.
Bước 4: Nhúng mẫu ngập sâu trong bể muối lỏng, duy trì giữ nhiệt trong 5 giờ liên tục nhằm đạt chiều sâu lớp thấm mục tiêu.
Bước 5: Vớt chi tiết, thực hiện ủ khuếch tán ở 860°C trong 90 phút; tiếp tục gia nhiệt lên 1040°C để tôi dầu, sau đó ram ngay ở 200°C trong 120 phút.

Testing và validation

Kết quả đo đạc độ cứng tế vi và chuyển biến tổ chức tế vi theo từng giai đoạn xử lý:

Trạng thái vật liệu Phương pháp đo Giá trị độ cứng ghi nhận Đặc trưng tổ chức tế vi (TCTV)
Cung cấp ban đầu Rockwell C (HRC) 22 – 24 HRC Ferrite + Carbide hạt phân tán thô
Sau ủ khử ứng suất Rockwell C (HRC) 18 – 20 HRC Pearlite hạt mịn, triệt tiêu ứng suất dư
Sau khi thấm Bo Vickers vi mô (HV0.1) 1850 – 1980 HV Lớp boride kép $FeB + Fe_2B$ dạng ngón tay
Sau ủ khuếch tán Vickers vi mô (HV0.1) 1720 – 1840 HV Đồng nhất hóa thành pha đơn $Fe_2B$
Sau tôi dầu (1040°C) + ram (200°C) Lớp mặt: HV0.1
Lõi chi tiết: HRC		 Lớp mặt: 1920 HV
Lõi: 53 – 55 HRC		 Lớp thấm $Fe_2B$ liên kết răng lược trên nền Martensite ram dẻo dai
Biên dạng phân bố độ cứng từ bề mặt vào tâm chi tiết (Hardness Profile):
- Bề mặt ngoài (0 - 30 µm)   : 1900 - 1950 HV  (Pha Fe2B bão hòa cao)
- Vùng trung gian (30 - 80 µm): 1650 - 1800 HV  (Pha Fe2B dạng răng lược xen kẽ nền)
- Vùng khuếch tán (80 - 120 µm): 850 - 1200 HV  (Vùng quá độ chuyển tiếp)
- Lõi chi tiết (> 120 µm)     : 520 - 560 HV    (Tương đương 53 - 55 HRC, nền Martensite)

Thử nghiệm gia công thực tế trên gỗ Xoan đào và gỗ Tràm (nhóm VI) với chế độ cắt $V_c = 30\text{ m/s}$, lượng tiến dao $S_z = 0.8\text{ mm/răng}$, chiều sâu cắt $t = 3.5\text{ mm}$:

  • Lượng mòn mặt sau ($h_s$) sau 80 giờ làm việc của dao SUS 420J2 thấm Bo chỉ đạt $0.08\text{ mm}$ (so với $0.26\text{ mm}$ của dao thép 9XC thông thường).
  • Không xuất hiện vết nứt vỡ chân răng hay hiện tượng tách lớp (delamination) của màng boride.

Đổi mới và đóng góp

Nghiên cứu mang lại những cải tiến kỹ thuật rõ nét cho lĩnh vực nhiệt luyện dao cụ cắt gọt:

  • Tối ưu hóa pha đơn $Fe_2B$: Loại bỏ hoàn toàn nhược điểm nứt vỡ giòn của công nghệ thấm Bo truyền thống bằng cách kết hợp bước ủ khuếch tán chuyển hóa pha, triệt tiêu pha $FeB$ giòn có ứng suất kéo cục bộ.
  • Cấu trúc liên kết răng lược (Saw-tooth interlocking): Tạo ra chân bám vi mô sâu vào nền thép martensite không gỉ, giúp lớp hóa bền có khả năng chịu lực cắt va đập lớn khi gia công thớ gỗ ngược.
  • Tăng tính bền mài mòn ăn mòn: Kết hợp hàm lượng Crom cao của SUS 420J2 với lớp màng boride trơ, bảo vệ dao trước sự ăn mòn của acid tannic và acid acetic trong gỗ tươi.
Chỉ số cải tiến hiệu năng so với giải pháp truyền thống:
- Độ cứng bề mặt: Tăng 260% (từ ~54 HRC lên ~1920 HV ~ 78 HRC quy đổi).
- Độ bền chống mài mòn kiểm nghiệm Falex: Tăng 2.8 lần so với thép tôi thể tích.
- Khả năng chống chịu dung dịch acid vô cơ (HCl 10%, H2SO4 10%): Tốc độ ăn mòn giảm 4.2 lần.
- Chu kỳ mài lại dao: Kéo dài từ 1 ca làm việc (8h) lên 3 ca làm việc (24h - 30h liên tục).

Ứng dụng thực tế và triển khai

Quy trình công nghệ được ứng dụng trực tiếp tại xưởng sản xuất của Công ty TNHH MTV Chế biến gỗ Đông Hòa trên các dòng dao phay định hình chỉ gỗ, mộng gỗ và dao bào mặt:

Kế hoạch triển khai công nghiệp 4 giai đoạn:
- Giai đoạn 1 (Tháng 1 - 2): Chế tạo đồ gá nhiệt luyện và chuẩn hóa tỷ lệ hỗn hợp muối Borax công nghiệp.
- Giai đoạn 2 (Tháng 3): Sản xuất thử nghiệm lô 50 dao phay định hình SUS 420J2 thấm Bo.
- Giai đoạn 3 (Tháng 4 - 5): Chạy thử nghiệm tải nặng trên dây chuyền phay mộng tự động.
- Giai đoạn 4 (Tháng 6): Chuyển giao quy trình công nghệ và tài liệu vận hành cho bộ phận cơ điện.

Hạch toán kinh tế và hiệu quả đầu tư:

  • Chi phí gia công một lưỡi dao phay định hình thấm Bo nội địa: ~320.000 VNĐ/sản phẩm (so với dao nhập ngoại tương đương: ~850.000 VNĐ/sản phẩm).
  • Tiết kiệm chi phí thay thế dao cụ cho doanh nghiệp chế biến gỗ quy mô vừa: ước tính 120 – 150 triệu VNĐ/năm/dây chuyền.
  • Thời gian thu hồi vốn đầu tư thiết bị lò muối (ROI): 4.5 – 6 tháng hoạt động.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật: Lớp thấm Bo có độ cứng rất cao nên không thể gia công cơ sau khi nhiệt luyện; biên dạng lưỡi cắt phải được mài chính xác trước khi hóa nhiệt. Dung dịch muối nóng chảy bám dính đòi hỏi nguyên công rửa tẩy bằng nước nóng áp lực cao.
  • Hướng phát triển: Mở rộng nghiên cứu công nghệ thấm Bo thể khí (Gas Boriding) hoặc thấm Bo Plasma (PACVD) để nâng cao độ bóng bề mặt và tự động hóa chu trình gia công; khảo sát trên các mác thép dụng cụ gia công nguội cao cấp như SKD11, DC53.

Đối tượng hưởng lợi

  • Sinh viên & Học viên ngành Cơ khí/Chế tạo máy: Nguồn tài liệu thực nghiệm chuẩn xác về công nghệ hóa nhiệt luyện thấm Bo và mối quan hệ giữa thông số nhiệt - tổ chức pha kim loại.
  • Kỹ sư nhiệt luyện & Chế tạo dao cụ: Quy trình thông số nhiệt độ, thời gian và thành phần hóa chất sẵn sàng ứng dụng trực tiếp vào sản xuất công nghiệp.
  • Doanh nghiệp chế biến gỗ: Giải pháp kỹ thuật giúp giảm 40–50% chi phí tiêu hao dao cắt, ổn định chất lượng bề mặt phôi gỗ xuất khẩu.
  • Nhà nghiên cứu luyện kim: Dữ liệu thực nghiệm về động học khuếch tán Bo trên nền thép không gỉ martensitic chứa 13% Cr.

Câu hỏi thường gặp

  1. Yêu cầu thiết bị để triển khai công nghệ thấm Bo quy mô xưởng là gì? Cần trang bị lò nung muối điện trở có dải nhiệt đến 1100°C, nồi nấu muối bằng graphit hoặc thép chịu nhiệt SUS 310S, hệ thống kiểm soát nhiệt PID sai số $\pm 5^\circ\text{C}$, bể tôi dầu tuần hoàn và bể rửa kiềm/nước nóng khử muối.

  2. Tại sao lại chọn thép SUS 420J2 thay vì thép carbon C45 hay thép gió P18? SUS 420J2 có 13% Cr tạo màng thụ động chống gỉ xuất sắc trước acid hữu cơ của gỗ, hàm lượng carbon 0.38% đảm bảo độ dai va đập của lõi sau khi tôi, tránh gãy vỡ dao khi gia công gỗ cứng.

  3. Làm thế nào để loại bỏ nguy cơ nứt giòn lớp thấm khi làm nguội nhanh? Cần áp dụng bước ủ khuếch tán ở 860°C để hòa tan pha giàu Bo ($FeB$), chỉ giữ lại pha $Fe_2B$ có cấu trúc răng lược dẻo dai hơn, kết hợp phương pháp tôi phân cấp hoặc tôi trong dầu nóng $>60^\circ\text{C}$.

  4. Có thể mài lại lưỡi dao sau một thời gian dài sử dụng không? Có thể mài lại nhẹ ở mặt trước (góc trước $\gamma$) với chiều dày hớt phoi $< 0.02\text{ mm}$ bằng đá mài kim cương (CBN). Do lớp thấm phân bố đa chiều, mặt sau và lưỡi cắt vẫn giữ được độ cứng 1800 HV.

  5. Chi phí hóa chất Borax có đắt không và tuổi thọ bể muối kéo dài bao lâu? Muối Borax công nghiệp ($Na_2B_4O_7\cdot10H_2O$) có giá thành rẻ (~25.000 – 35.000 VNĐ/kg), dễ mua trên thị trường hóa chất trong nước. Một mẻ muối có thể sử dụng liên tục trong 150 – 200 giờ nung trước khi cần bổ sung chất hoàn nguyên.

Kết luận

Đồ án tốt nghiệp đã giải quyết trọn vẹn bài toán nâng cao tuổi thọ dao cắt định hình ngành gỗ bằng công nghệ hóa nhiệt luyện thấm Bo trên nền thép SUS 420J2. Với lớp phủ boride đạt độ cứng 1800 – 2000 HV liên kết răng lược bền vững cùng lõi thép đạt 53 – 55 HRC, giải pháp giúp tăng độ bền mài mòn gấp gần 3 lần và giảm 60% chi phí đầu tư dao cụ so với phương án nhập ngoại. Kết quả nghiên cứu khẳng định tiềm năng to lớn của việc làm chủ công nghệ biến tính bề mặt kim loại phục vụ trực tiếp cho chuỗi cung ứng sản xuất cơ khí - lâm sản Việt Nam. Các doanh nghiệp và xưởng cơ khí có thể áp dụng ngay quy trình công nghệ này để tối ưu hóa bài toán kinh tế và chất lượng sản phẩm.
