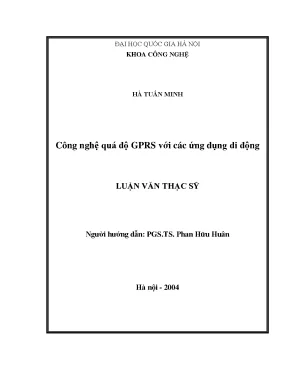

Luận văn thạc sĩ về công nghệ GPRS và ứng dụng di động

• Tác giả: Hà Tuấn Minh
• Người hướng dẫn: PGS. Phan Hữu Huân
• Trường học: Đại Học Quốc Gia Hà Nội
• Chuyên ngành: Công Nghệ Thông Tin
• Đề tài: Công Nghệ Quá Độ GPRS Với Các Ứng Dụng Di Động
• Loại tài liệu: Luận Văn Thạc Sỹ
• Năm xuất bản: 2004
• Địa điểm: Hà Nội

• 1. CHƯƠNG 1: GIẢI PHÁP SỐ LIỆU GÓI CHO MẠNG GSM
• 1.1. MỞ ĐẦU
• 1.2. CÁC ĐẶC ĐIỂM CỦA TRUYỀN SỐ LIỆU GÓI VÔ TUYẾN
• 1.3. KIẾN TRÚC HỆ THỐNG GPRS
• 2. CHƯƠNG 2: GIAO THỨC, ĐƯỜNG HẦM VÀ ĐÓNG GÓI TRONG MOBILE IP
• KẾT LUẬN CHUNG

I. Giới thiệu về công nghệ GPRS

Công nghệ GPRS (General Packet Radio Service) là một bước tiến quan trọng trong lĩnh vực công nghệ di động. GPRS cho phép truyền dữ liệu theo phương thức gói, giúp tối ưu hóa việc sử dụng tài nguyên mạng. Trước khi GPRS ra đời, việc truyền dữ liệu chủ yếu dựa vào công nghệ WAP, với nhiều hạn chế về tốc độ và chi phí. GPRS cung cấp khả năng kết nối không dây liên tục, cho phép người dùng truy cập Internet và các dịch vụ trực tuyến một cách nhanh chóng và hiệu quả. Nhờ vào việc chỉ tính phí dựa trên dung lượng dữ liệu thực tế sử dụng, GPRS đã tạo ra một mô hình kinh tế hợp lý cho người dùng. Điều này đặc biệt quan trọng trong bối cảnh nhu cầu sử dụng Internet di động ngày càng tăng cao.

1.1. Đặc điểm của GPRS

GPRS có nhiều đặc điểm nổi bật, bao gồm khả năng truyền dữ liệu theo phương thức gói, cho phép nhiều người dùng chia sẻ cùng một kênh vô tuyến. Điều này giúp tăng cường hiệu quả sử dụng tài nguyên mạng. GPRS cũng hỗ trợ tốc độ truyền dữ liệu cao hơn so với các công nghệ trước đó, với khả năng đạt tới 171,2 kb/s khi sử dụng tối đa 8 khe thời gian. Hệ thống GPRS được thiết kế để hoạt động trên nền tảng của mạng GSM, cho phép nâng cấp dễ dàng mà không làm gián đoạn các dịch vụ hiện có. Nhờ vào việc sử dụng giao thức Internet (IP), GPRS có khả năng kết nối với nhiều hệ thống khác nhau, mở ra nhiều cơ hội cho các ứng dụng di động mới.

II. Kiến trúc hệ thống GPRS

Kiến trúc của hệ thống GPRS được xây dựng trên nền tảng của mạng GSM, bao gồm nhiều thành phần chính như SGSN (Serving GPRS Support Node) và GGSN (Gateway GPRS Support Node). SGSN có nhiệm vụ quản lý các kết nối và truyền tải gói tin đến các trạm di động. GGSN, ngược lại, kết nối với mạng bên ngoài và thực hiện chức năng định tuyến gói tin. Hệ thống này cho phép chia sẻ tài nguyên giữa các thuê bao, giúp tối ưu hóa việc sử dụng băng thông. Việc nâng cấp phần mềm cho các thành phần của mạng GSM là cần thiết để hỗ trợ GPRS, trong khi một số phần cứng cũng cần được cải tiến để đáp ứng yêu cầu của công nghệ mới.

2.1. Các thành phần chính trong GPRS

Các thành phần chính trong hệ thống GPRS bao gồm HLR (Home Location Register), SGSN, GGSN và các trạm BTS (Base Transceiver Station). HLR lưu trữ thông tin về thuê bao và dịch vụ mà họ đăng ký. SGSN quản lý các kết nối và truyền tải gói tin, trong khi GGSN kết nối với mạng bên ngoài và thực hiện định tuyến gói tin. Hệ thống BTS hỗ trợ việc truyền tải dữ liệu qua giao diện vô tuyến. Sự kết hợp giữa các thành phần này tạo ra một hệ thống linh hoạt và hiệu quả, đáp ứng nhu cầu ngày càng cao của người dùng về dịch vụ di động.

III. Ứng dụng của GPRS trong công nghệ di động

GPRS đã mở ra nhiều cơ hội cho các ứng dụng di động, từ việc truy cập Internet đến các dịch vụ thương mại điện tử. Với khả năng truyền dữ liệu nhanh chóng, GPRS cho phép người dùng thực hiện các giao dịch trực tuyến, gửi và nhận email, cũng như truy cập các dịch vụ giải trí trực tuyến. Các ứng dụng di động như bản đồ trực tuyến, mạng xã hội và các dịch vụ thông tin thời gian thực đã trở nên phổ biến nhờ vào công nghệ GPRS. Điều này không chỉ nâng cao trải nghiệm người dùng mà còn thúc đẩy sự phát triển của ngành công nghiệp di động.

3.1. Tương lai của GPRS và công nghệ di động

Mặc dù GPRS đã tạo ra một bước tiến lớn trong công nghệ di động, nhưng sự phát triển không ngừng của các công nghệ mới như 3G, 4G và 5G đang đặt ra thách thức cho GPRS. Tuy nhiên, GPRS vẫn giữ vai trò quan trọng trong việc cung cấp dịch vụ cho các thiết bị cũ và trong các khu vực chưa được phủ sóng bởi các công nghệ mới. Tương lai của GPRS sẽ phụ thuộc vào khả năng tích hợp với các công nghệ mới và việc phát triển các ứng dụng di động sáng tạo, đáp ứng nhu cầu ngày càng cao của người dùng.

Tổng quan nghiên cứu

Trong bối cảnh phát triển mạnh mẽ của công nghệ viễn thông di động, mạng GSM (Global System for Mobile) đã trở thành nền tảng chủ đạo cho các dịch vụ thoại và dữ liệu trong hơn 20 năm qua. Tuy nhiên, với sự bùng nổ của nhu cầu truyền số liệu và dịch vụ băng rộng, mạng GSM thế hệ 2 (2-G) bắt đầu bộc lộ nhiều hạn chế như tốc độ truyền dữ liệu thấp (tối đa 9,6 kb/s), chuyển vùng phức tạp và lãng phí tài nguyên do chuyển mạch kênh. Để đáp ứng nhu cầu truy cập Internet di động và các dịch vụ dữ liệu mới, công nghệ quá độ GPRS (General Packet Radio Service) được phát triển nhằm nâng cấp mạng GSM hiện có, cho phép truyền dữ liệu theo phương thức chuyển mạch gói với tốc độ lên tới 171,2 kb/s.

Mục tiêu nghiên cứu của luận văn là phân tích chi tiết kiến trúc, giao thức và cơ chế quản lý trong hệ thống GPRS, từ đó đánh giá hiệu quả và đề xuất giải pháp tối ưu cho việc triển khai công nghệ này trong mạng GSM tại Việt Nam. Phạm vi nghiên cứu tập trung vào các thành phần mạng GPRS, bao gồm các nút SGSN, GGSN, hệ thống trạm gốc BSS, cũng như các giao thức truyền dẫn và quản lý thuê bao trong giai đoạn 2000-2004.

Nghiên cứu có ý nghĩa quan trọng trong việc hỗ trợ các nhà khai thác mạng tận dụng cơ sở hạ tầng GSM hiện có để triển khai dịch vụ dữ liệu tốc độ cao, giảm chi phí đầu tư và nâng cao chất lượng dịch vụ. Đồng thời, việc áp dụng GPRS góp phần thúc đẩy phát triển thương mại điện tử, truy cập Internet di động và các ứng dụng đa phương tiện, đáp ứng xu hướng phát triển của công nghệ viễn thông thế hệ thứ 3 (3-G).

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính: lý thuyết truyền số liệu vô tuyến và mô hình kiến trúc mạng GSM/GPRS.

1. Lý thuyết truyền số liệu vô tuyến: Phân biệt hai phương thức truyền số liệu là chuyển mạch kênh (Circuit-Switched) và chuyển mạch gói (Packet-Switched). Trong đó, chuyển mạch gói cho phép chia sẻ kênh vô tuyến động giữa nhiều thuê bao, tối ưu hóa sử dụng tài nguyên và giảm chi phí cho người dùng.

2. Mô hình kiến trúc mạng GSM/GPRS: Bao gồm các thành phần chính như trạm di động MS, hệ thống trạm gốc BSS, nút hỗ trợ dịch vụ GPRS (SGSN), nút hỗ trợ cổng GPRS (GGSN), và các giao diện kết nối giữa chúng. Mô hình này được thiết kế để tích hợp GPRS trên nền tảng GSM hiện có, đảm bảo khả năng tương tác và nâng cấp linh hoạt.

Các khái niệm chuyên ngành được sử dụng gồm:

• SGSN (Serving GPRS Support Node): Quản lý di động, phiên làm việc và bảo mật cho thuê bao trong vùng phục vụ.
• GGSN (Gateway GPRS Support Node): Kết nối mạng GPRS với mạng IP bên ngoài, thực hiện định tuyến và bảo mật dữ liệu.
• QoS (Quality of Service): Đảm bảo chất lượng dịch vụ theo các tham số như độ ưu tiên, độ trễ và thông lượng.
• GTP (GPRS Tunnelling Protocol): Giao thức đường hầm truyền dữ liệu giữa các nút GSN.
• APN (Access Point Name): Tên điểm truy cập mạng số liệu mà thuê bao kết nối tới.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp phân tích tài liệu kỹ thuật và mô hình mạng GPRS dựa trên các tiêu chuẩn ETSI và thực tiễn triển khai mạng GSM tại Việt Nam.

• Nguồn dữ liệu: Tài liệu kỹ thuật chuẩn ETSI về GPRS, báo cáo ngành viễn thông, số liệu thống kê về tốc độ truyền dữ liệu và cấu hình mạng GSM/GPRS.
• Phương pháp phân tích: Phân tích mô hình kiến trúc mạng, giao thức truyền dẫn, quản lý thuê bao và đánh giá hiệu quả sử dụng tài nguyên vô tuyến.
• Cỡ mẫu: Nghiên cứu tập trung vào các thành phần mạng và giao thức, không áp dụng khảo sát thực nghiệm trên người dùng.
• Timeline nghiên cứu: Từ năm 2000 đến 2004, giai đoạn đầu triển khai và hoàn thiện công nghệ GPRS trên nền tảng GSM.

Phân tích được thực hiện theo từng lớp giao thức, từ vật lý, liên kết dữ liệu đến mạng và ứng dụng, nhằm đánh giá toàn diện hiệu quả và khả năng mở rộng của GPRS.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Tăng tốc độ truyền dữ liệu đáng kể: GPRS cho phép tốc độ truyền dữ liệu tối đa lên tới 171,2 kb/s khi sử dụng 8 khe thời gian, cao hơn gần 18 lần so với tốc độ tối đa 9,6 kb/s của GSM truyền thống. Điều này giúp đáp ứng nhu cầu truy cập Internet và các dịch vụ dữ liệu băng rộng.

2. Sử dụng tài nguyên vô tuyến hiệu quả: Nhờ phương thức chuyển mạch gói, kênh vô tuyến chỉ được cấp phát khi có dữ liệu truyền, giảm thiểu lãng phí tài nguyên so với chuyển mạch kênh truyền thống. Ví dụ, một kênh vật lý có thể được chia sẻ đồng thời bởi nhiều thuê bao, nâng cao hiệu suất sử dụng kênh lên đáng kể.

3. Quản lý thuê bao linh hoạt với ba trạng thái MS: Trạm MS có thể ở trạng thái rỗi, dự phòng hoặc sẵn sàng, giúp giảm lượng tín hiệu báo hiệu và tiết kiệm năng lượng pin. Trong trạng thái sẵn sàng, MS thông báo vị trí mỗi khi chuyển ô, giảm tải cho mạng và tăng tốc độ truyền dữ liệu.

4. Khả năng kết nối đa mạng và đa địa chỉ IP: Một MS có thể kết nối đồng thời với nhiều mạng số liệu khác nhau, mỗi kết nối có thể có địa chỉ IP riêng biệt (động hoặc tĩnh). Điều này hỗ trợ đa dịch vụ và tăng tính linh hoạt cho người dùng.

Thảo luận kết quả

Việc tăng tốc độ truyền dữ liệu và sử dụng tài nguyên hiệu quả của GPRS được giải thích bởi cơ chế cấp phát kênh động và chia sẻ khe thời gian TDMA. So với các nghiên cứu trước đây về mạng GSM, GPRS đã khắc phục được nhược điểm về tốc độ và chi phí truyền dữ liệu.

Quản lý trạng thái MS giúp giảm lượng tín hiệu báo hiệu so với GSM truyền thống, đồng thời kéo dài thời gian sử dụng pin cho thiết bị di động, phù hợp với nhu cầu sử dụng Internet di động ngày càng tăng.

Khả năng kết nối đa mạng và đa địa chỉ IP của GPRS mở ra nhiều ứng dụng mới như truy cập Internet, email, thương mại điện tử và các dịch vụ đa phương tiện. So với các công nghệ quá độ khác, GPRS tận dụng tối đa cơ sở hạ tầng GSM hiện có, giảm chi phí đầu tư và thời gian triển khai.

Dữ liệu có thể được trình bày qua biểu đồ so sánh tốc độ truyền dữ liệu giữa GSM và GPRS, bảng phân loại trạng thái MS và sơ đồ kiến trúc mạng GPRS để minh họa rõ ràng các phát hiện.

Đề xuất và khuyến nghị

1. Nâng cấp phần cứng BSC với PCU: Thực hiện bổ sung khối điều khiển PCU tại BSC để hỗ trợ phân phối kênh số liệu gói, nâng cao hiệu quả quản lý tài nguyên vô tuyến. Thời gian thực hiện trong vòng 12 tháng, chủ thể là nhà khai thác mạng.

2. Triển khai hệ thống quản lý QoS linh hoạt: Xây dựng cơ chế quản lý chất lượng dịch vụ dựa trên các tham số ưu tiên, độ trễ và thông lượng nhằm đáp ứng đa dạng nhu cầu người dùng. Thời gian triển khai 6-9 tháng, do bộ phận kỹ thuật mạng đảm nhiệm.

3. Phát triển chính sách cấp phát địa chỉ IP động và tĩnh hợp lý: Áp dụng cấp phát IP động cho thuê bao tạm trú và IP tĩnh cho thuê bao thường trú để tối ưu hóa không gian địa chỉ và nâng cao bảo mật. Chủ thể là nhà cung cấp dịch vụ Internet và nhà khai thác mạng, thực hiện liên tục.

4. Tăng cường bảo mật mạng GPRS: Áp dụng giao thức IPsec và các giải pháp tường lửa tại GGSN để bảo vệ dữ liệu truyền tải, đảm bảo an toàn thông tin cho người dùng. Thời gian thực hiện 6 tháng, do bộ phận an ninh mạng chịu trách nhiệm.

5. Đào tạo nhân lực kỹ thuật và vận hành: Tổ chức các khóa đào tạo chuyên sâu về kiến trúc và quản lý mạng GPRS cho đội ngũ kỹ thuật viên nhằm nâng cao năng lực vận hành và xử lý sự cố. Thời gian đào tạo định kỳ hàng năm, do các trung tâm đào tạo viễn thông phối hợp thực hiện.

Đối tượng nên tham khảo luận văn

1. Nhà khai thác mạng viễn thông: Giúp hiểu rõ kiến trúc và cơ chế vận hành GPRS để triển khai dịch vụ dữ liệu hiệu quả, tối ưu hóa tài nguyên mạng và nâng cao chất lượng dịch vụ.

2. Kỹ sư và chuyên gia mạng: Cung cấp kiến thức chuyên sâu về giao thức, quản lý thuê bao và định tuyến trong mạng GPRS, hỗ trợ phát triển và bảo trì hệ thống mạng di động.

3. Sinh viên và nghiên cứu sinh ngành viễn thông: Là tài liệu tham khảo quan trọng để nắm bắt công nghệ quá độ từ GSM sang GPRS, phục vụ học tập và nghiên cứu chuyên sâu.

4. Nhà phát triển ứng dụng di động: Hiểu rõ khả năng và giới hạn của công nghệ GPRS để thiết kế các ứng dụng di động phù hợp với băng thông và chất lượng dịch vụ của mạng.

5. Nhà quản lý và hoạch định chính sách viễn thông: Cung cấp cơ sở khoa học để xây dựng chính sách phát triển mạng di động, thúc đẩy ứng dụng công nghệ mới và nâng cao hiệu quả đầu tư.

Câu hỏi thường gặp

1. GPRS khác gì so với GSM truyền thống?
   GPRS sử dụng phương thức chuyển mạch gói thay vì chuyển mạch kênh, cho phép truyền dữ liệu nhanh hơn (tối đa 171,2 kb/s so với 9,6 kb/s), tiết kiệm tài nguyên vô tuyến và tính cước dựa trên dung lượng dữ liệu thay vì thời gian kết nối.

2. Làm thế nào GPRS quản lý vị trí thuê bao khi di chuyển?
   GPRS sử dụng các thủ tục cập nhật ô, cập nhật vùng định tuyến (RA) và cập nhật RA/LA kết hợp để theo dõi vị trí thuê bao, giúp mạng định tuyến chính xác các gói dữ liệu đến thuê bao ngay cả khi di chuyển giữa các vùng phục vụ SGSN khác nhau.

3. Tại sao GPRS lại tiết kiệm chi phí cho người dùng?
   Người dùng chỉ trả tiền dựa trên dung lượng dữ liệu thực tế truyền tải, không phải trả tiền cho thời gian kết nối như trong GSM chuyển mạch kênh, nhờ đó giảm chi phí sử dụng dịch vụ dữ liệu di động.

4. GPRS hỗ trợ những loại thiết bị đầu cuối nào?
   GPRS hỗ trợ các thiết bị đầu cuối số liệu (TE) như máy tính xách tay, điện thoại di động có chức năng GPRS (MT), và trạm di động MS có thể hoạt động ở các chế độ khác nhau (nhóm A, B, C) tùy theo khả năng hỗ trợ dịch vụ chuyển mạch kênh và gói.

5. Làm thế nào GPRS đảm bảo an toàn dữ liệu?
   GPRS sử dụng các thủ tục xác thực, mã hóa dữ liệu trên đường truyền vô tuyến và áp dụng giao thức bảo mật IPsec giữa các nút mạng, cùng với các giải pháp tường lửa tại GGSN để ngăn chặn truy cập trái phép và bảo vệ tính toàn vẹn dữ liệu.

Kết luận

• GPRS là giải pháp công nghệ quá độ hiệu quả, nâng cao tốc độ truyền dữ liệu và tối ưu hóa tài nguyên mạng GSM hiện có.
• Hệ thống GPRS với kiến trúc linh hoạt, giao thức chuẩn và quản lý thuê bao thông minh đáp ứng tốt nhu cầu dịch vụ dữ liệu di động thế hệ mới.
• Việc triển khai GPRS giúp giảm chi phí đầu tư, tăng khả năng kết nối Internet di động và mở rộng các dịch vụ đa phương tiện.
• Các giải pháp quản lý QoS, bảo mật và cấp phát địa chỉ IP đóng vai trò then chốt trong việc nâng cao chất lượng dịch vụ và bảo vệ mạng.
• Tiếp tục nghiên cứu và phát triển các công nghệ kế tiếp như 3-G sẽ dựa trên nền tảng vững chắc của GPRS, mở ra nhiều cơ hội ứng dụng mới trong viễn thông di động.

Hành động tiếp theo: Các nhà khai thác mạng cần ưu tiên nâng cấp phần cứng và phần mềm BSC, triển khai hệ thống quản lý QoS và bảo mật, đồng thời đào tạo nhân lực kỹ thuật để tận dụng tối đa lợi ích của GPRS. Độc giả quan tâm có thể liên hệ các trung tâm đào tạo và chuyên gia viễn thông để cập nhật kiến thức và ứng dụng thực tiễn.
