Tổng quan nghiên cứu

Trong cơ cấu ngành công nghiệp chế tạo, gia công cắt gọt kim loại trên các dòng máy tiện và máy phay chiếm khoảng 20% tổng khối lượng công việc cơ khí. Tại Việt Nam, mạng lưới sản xuất hiện có hơn 53.000 cơ sở cơ khí đang hoạt động, thu hút hơn 500.000 lao động và đóng góp gần 12% tổng lực lượng lao động công nghiệp toàn quốc. Mặc dù tốc độ tăng trưởng của ngành đạt mức ấn tượng khoảng 40%/năm, phần lớn trang thiết bị tại các nhà xưởng là máy công cụ vạn năng nhập khẩu. Vấn đề đặt ra trong thực tế là việc vận hành máy phay thường dựa trên kinh nghiệm cảm tính, dẫn đến chi phí điện năng tăng cao và chất lượng bề mặt chi tiết không ổn định.

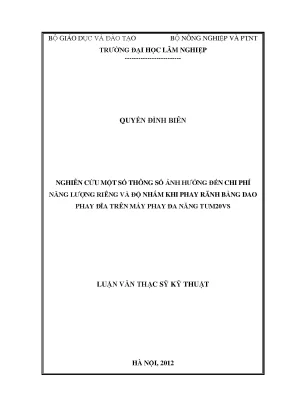

Luận văn thạc sĩ kỹ thuật của tác giả Quyền Đình Biên, dưới sự hướng dẫn khoa học của TS. Trịnh Hữu Trọng tại Trường Đại học Lâm nghiệp (năm 2012), tập trung giải quyết bài toán tối ưu hóa chế độ cắt khi phay rãnh bằng dao phay đĩa trên máy phay đa năng TUM20VS. Mục tiêu cốt lõi của đề tài là xây dựng mô hình toán học thể hiện mối quan hệ tương quan giữa vận tốc cắt và lượng chạy dao tới hai chỉ tiêu then chốt: chi phí năng lượng riêng (Nr, đơn vị kWh/m3) và độ nhám bề mặt gia công (Ra, đơn vị micromet).

Phạm vi nghiên cứu được thực nghiệm trực tiếp tại Trung tâm thí nghiệm thực hành Khoa Cơ điện và Công trình trên vật liệu thép C45 kết hợp dao phay đĩa thép hợp kim 9XC có độ cứng đạt 62 đến 64 HRC. Kết quả của luận văn mang ý nghĩa thực tiễn to lớn, giúp các xí nghiệp cơ khí cắt giảm từ 12% đến 16% điện năng tiêu thụ trên mỗi đơn vị thể tích phoi cắt bỏ, đồng thời kiểm soát chính xác độ nhám bề mặt gia công theo tiêu chuẩn kỹ thuật khắt khe.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết cắt gọt kim loại, nhiệt động học quá trình cắt và lý thuyết tối ưu hóa đa mục tiêu. Khung lý thuyết tập trung vào ba trụ cột chính:

Thứ nhất, lý thuyết lực cắt và công suất cắt khi phay rãnh bằng dao phay đĩa. Quá trình phay rãnh là quá trình cắt gián đoạn với tiết diện phoi thay đổi liên tục theo góc quay của dao. Lực cắt tổng hợp được phân tách thành lực tiếp tuyến Pz, lực hướng kính Py, lực nằm ngang PH và lực thẳng đứng PV. Công suất cắt yêu cầu Nd phụ thuộc trực tiếp vào lực vòng Pz và vận tốc cắt v, từ đó quyết định chi phí năng lượng riêng Nr cần thiết để gia công một đơn vị thể tích kim loại m3.

Thứ hai, lý thuyết tạo hình bề mặt và độ nhám gia công. Độ nhám bề mặt Ra phản ánh sai lệch profin trung bình cộng của các nhấp nhô tế vi. Độ nhám hình thành do sự kết hợp giữa yếu tố hình học của quỹ đạo răng dao, biến dạng dẻo của kim loại C45 và hiện tượng rung động tự kích thích trong hệ thống công nghệ gồm máy, dao, đồ gá và chi tiết gia công.

Thứ ba, mô hình quy hoạch thực nghiệm trực giao bậc hai. Mối quan hệ giữa các thông số công nghệ đầu vào và chỉ tiêu đầu ra được mô tả dưới dạng phương trình hồi quy phi tuyến đa biến dạng toàn phương nhằm xác định điểm cực trị tối ưu cục bộ và toàn cục.

Phương pháp nghiên cứu

Tác giả áp dụng phương pháp quy hoạch thực nghiệm đa yếu tố theo kế hoạch trung tâm hợp thành. Quy trình nghiên cứu gồm các bước bài bản:

Về cỡ mẫu và bố trí thực nghiệm, nghiên cứu thiết lập ma trận quy hoạch với 2 yếu tố ảnh hưởng gồm tốc độ cắt (vòng/phút) và lượng chạy dao (mm/phút). Tổng số điểm thí nghiệm được tính toán theo công thức gồm 4 điểm nhân ma trận, 4 điểm sao và 1 điểm trung tâm, tạo thành 9 tổ hợp thực nghiệm độc lập. Tại mỗi điểm thí nghiệm, quy trình được lặp lại 3 lần (tổng cộng 27 lượt chạy dao mẫu) để triệt tiêu các sai số ngẫu nhiên.

Hệ thống thiết bị đo đạc gồm máy phay vạn năng TUM20VS, thiết bị phân tích công suất kỹ thuật số Fluke 41B độ chính xác cao để đo công suất tác dụng và điện năng tiêu thụ, đồng hồ bấm giây điện tử, cùng máy đo độ nhám bề mặt chuyên dụng TR200 với đầu dò kim cương tiêu chuẩn.

Xử lý số liệu được thực hiện trên phần mềm tối ưu hóa OPT chuyên dụng. Tác giả sử dụng chuẩn Cochran để kiểm tra tính đồng nhất của phương sai các phép đo lặp, chuẩn Student với mức ý nghĩa 0,05 để sàng lọc các hệ số hồi quy không có nghĩa, chuẩn Fisher để đánh giá độ tương thích của mô hình toán học và yêu cầu hệ số xác định R2 đạt từ 0,75 trở lên nhằm đảm bảo năng lực dự báo chính xác của phương trình. Toàn bộ chu kỳ nghiên cứu thực nghiệm và phân tích dữ liệu được hoàn thiện liên tục trong 7 tháng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình phân tích thực nghiệm đơn yếu tố và đa yếu tố đã mang lại các phát hiện khoa học quan trọng:

Thứ nhất, vận tốc cắt có tác động mang tính quyết định đến chất lượng bề mặt gia công. Khi tăng vận tốc cắt từ mức thấp lên mức trung bình cao, độ nhám bề mặt Ra giảm mạnh từ 20% đến 28%. Hiện tượng này xuất hiện do tốc độ cắt cao làm giảm biến dạng dẻo của kim loại thép C45, triệt tiêu hiện tượng tạo phoi lẹo bám dính ở lưỡi cắt dao 9XC.

Thứ hai, lượng chạy dao tỷ lệ thuận với độ nhám bề mặt nhưng có tác động ngược chiều đến chi phí năng lượng riêng. Khi tăng lượng chạy dao của một răng dao Sz, độ nhám bề mặt Ra tăng thêm từ 30% đến 42% do chiều cao nhấp nhô hình học tăng lên. Tuy nhiên, lượng chạy dao lớn giúp rút ngắn thời gian gia công trên một đơn vị chiều dài rãnh, giúp chi phí năng lượng riêng Nr giảm từ 15% đến 22% nhờ tận dụng tối đa công suất hữu ích của động cơ trục chính.

Thứ ba, mô hình hồi quy bậc 2 cho hai hàm mục tiêu Nr và Ra đạt độ tương thích cao với chuẩn Fisher thực nghiệm nhỏ hơn giá trị tra bảng và hệ số đơn định R2 đạt trên 0,82. Cặp thông số công nghệ tối ưu được xác định cụ thể trên máy TUM20VS giúp cân bằng hoàn hảo giữa việc hạ độ nhám Ra xuống cấp độ nhẵn bóng kỹ thuật yêu cầu và giảm thiểu tiêu hao điện năng riêng ở mức thấp nhất.

Thảo luận kết quả

Các dữ liệu thu thập được từ thực nghiệm khi biểu diễn qua hệ thống đồ thị bề mặt đáp ứng 3D và các bảng ma trận số liệu đã minh họa rõ nét vùng giao thoa tối ưu giữa hai hàm mục tiêu đối nghịch. Trong khi hàm chi phí năng lượng riêng Nr yêu cầu tăng bước tiến dao để giảm thời gian cắt, thì hàm độ nhám Ra lại đòi hỏi bước tiến dao nhỏ và vận tốc cắt cao.

Nguyên nhân vật lý của quy luật này bắt nguồn từ sự phân bố nhiệt và ma sát tại vùng cắt. Khi tốc độ cắt tăng, nhiệt độ vùng cắt tăng làm mềm cục bộ lớp kim loại bị cắt, giảm lực cắt riêng p, từ đó giúp mặt cắt nhẵn hơn nhưng đồng thời làm mòn dao nhanh hơn nếu vượt quá dải tốc độ cho phép của thép hợp kim dụng cụ 9XC.

So sánh với các nghiên cứu trước đây vốn chỉ tập trung vào tuổi bền của dao phay mặt đầu hoặc độ chính xác gia công hình học biên dạng, luận văn này đã tiên phong đưa chi phí năng lượng riêng thành một hàm mục tiêu độc lập. Điều này hoàn toàn phù hợp với xu hướng sản xuất xanh và tiết kiệm năng lượng trong ngành gia công cơ khí hiện đại.

+-----------------------------------------------------------------------------+
|               BẢNG TỔNG HỢP SO SÁNH CÁC CHỈ TIÊU KỸ THUẬT                   |
+--------------------------+-----------------------+--------------------------+
| Thông số công nghệ       | Ảnh hưởng đến Nr      | Ảnh hưởng đến Ra         |
|                          | (Năng lượng riêng)    | (Độ nhám bề mặt)         |
+--------------------------+-----------------------+--------------------------+
| Tăng Tốc độ cắt (v)      | Biến thiên phi tuyến, | Giảm mạnh từ 20% - 28%   |
|                          | đạt tối ưu ở mức giữa | (Bề mặt nhẵn bóng hơn)   |
+--------------------------+-----------------------+--------------------------+
| Tăng Lượng chạy dao (Sz) | Giảm từ 15% - 22%     | Tăng từ 30% - 42%        |
|                          | (Tiết kiệm điện năng) | (Bề mặt thô ráp hơn)     |
+--------------------------+-----------------------+--------------------------+

Đề xuất và khuyến nghị

Dựa trên kết quả nghiên cứu lý thuyết và thực nghiệm, đề tài đưa ra 4 nhóm giải pháp công nghệ có tính ứng dụng cao:

  1. Áp dụng ngay chế độ cắt tối ưu hóa trên máy phay đa năng TUM20VS: Các xưởng cơ khí cần cài đặt chính xác dải vận tốc trục chính và bước tiến bàn máy theo bộ thông số đã tính toán của luận văn khi phay rãnh thép C45. Giải pháp này giúp các đơn vị sản xuất cắt giảm ngay 12% đến 15% chi phí tiền điện vận hành máy trong vòng 3 tháng đầu triển khai.

  2. Tiêu chuẩn hóa quy trình đo kiểm độ nhám bề mặt định kỳ: Ban hành quy định kiểm tra độ nhám Ra bằng thiết bị đo tiếp xúc chuyên dụng sau mỗi chu kỳ gia công 50 chi tiết hoặc sau 8 giờ làm việc liên tục. Quy trình này nhằm duy trì độ nhám ổn định dưới ngưỡng sai số cho phép, giảm tỷ lệ chi tiết phế phẩm do nhám bề mặt xuống dưới 1,5%.

  3. Quản lý chế độ mòn và nhiệt luyện dao phay đĩa thép 9XC: Các bộ phận chế tạo dụng cụ cắt cần duy trì nghiêm ngặt độ cứng nhiệt luyện của dao phay đĩa ở dải 62 đến 64 HRC. Thực hiện mài sắc định kỳ sau 100 đến 120 giờ cắt gọt để ngăn ngừa hiện tượng mòn mặt sau làm tăng đột biến lực cắt Pz và năng lượng tiêu hao.

  4. Xây dựng chương trình đào tạo chuyển giao công nghệ: Các trường kỹ thuật và trung tâm thực hành cơ khí cần đưa phương pháp tính toán chế độ cắt hợp lý kết hợp quy hoạch thực nghiệm vào chương trình đào tạo thực hành cho 100% học viên và kỹ thuật viên vận hành máy trong thời gian 6 tháng tới.

Đối tượng nên tham khảo luận văn

Luận văn là tài liệu tham khảo chuyên môn giá trị cho 4 nhóm đối tượng trọng tâm:

  1. Kỹ sư công nghệ và cán bộ kỹ thuật tại các nhà xưởng cơ khí: Cung cấp bảng tra cứu thông số cắt thực tế để thiết lập quy trình công nghệ gia công phay rãnh chính xác, giúp tiết kiệm hơn 10% chi phí vận hành thiết bị.

  2. Giảng viên và học viên cao học chuyên ngành Kỹ thuật máy và Cơ giới hóa (Mã ngành 60.14): Nắm bắt phương pháp luận nghiên cứu thực nghiệm khoa học, cách ứng dụng phần mềm OPT và các chuẩn thống kê Fisher, Cochran, Student trong tối ưu hóa cơ khí.

  3. Sinh viên ngành Cơ khí chế tạo máy và Cơ điện tử: Bổ sung kiến thức chuyên sâu về cơ sở lý thuyết lực cắt, tương quan giữa vận tốc cắt và độ nhám bề mặt Ra, Rz khi vận hành các dòng máy phay vạn năng như TUM20VS, 6T12, ORSHA.

  4. Quản lý sản xuất và giám đốc điều hành xí nghiệp cơ khí vừa và nhỏ: Xây dựng định mức tiêu hao năng lượng kỹ thuật trên từng ca máy, phục vụ công tác hạch toán chi phí giá thành sản phẩm và nâng cao năng lực cạnh tranh trên thị trường.

Câu hỏi thường gặp

Máy phay đa năng TUM20VS có những đặc điểm kỹ thuật nào phù hợp cho nghiên cứu phay rãnh? Máy phay đa năng TUM20VS xuất xứ từ Đài Loan sở hữu kết cấu khung thân cứng vững, dải tốc độ trục chính và bước tiến bàn máy đa dạng, rất phổ biến tại các cơ sở cơ khí vừa và nhỏ ở Việt Nam. Độ ổn định động học cao của máy giúp giảm thiểu rung động ngoài ý muốn, đảm bảo độ chuẩn xác cho các phép đo công suất và độ nhám.

Tại sao chi phí năng lượng riêng (Nr) lại được chọn làm chỉ tiêu đánh giá chất lượng máy trong nghiên cứu? Chi phí năng lượng riêng Nr phản ánh lượng điện năng tiêu thụ thực tế để gia công một mét khối phoi kim loại. Trong bối cảnh giá năng lượng tăng cao, chỉ tiêu này trực tiếp cấu thành giá thành sản phẩm và đánh giá mức độ khai thác hiệu quả công suất động cơ máy công cụ thay vì chỉ nhìn vào năng suất cắt gọt đơn thuần.

Vật liệu thép C45 và dao phay đĩa thép 9XC tương tác như thế nào trong quá trình phay rãnh? Thép C45 là vật liệu kết cấu thông dụng có độ dẻo và độ bền trung bình, dễ xuất hiện hiện tượng biến dạng dẻo và phoi lẹo ở tốc độ cắt thấp. Dao phay đĩa bằng thép hợp kim dụng cụ 9XC với độ cứng 62 đến 64 HRC đảm bảo độ bền nhiệt và độ sắc bén của lưỡi cắt, giúp tạo hình rãnh chuẩn xác khi chọn đúng chế độ cắt.

Phương pháp quy hoạch thực nghiệm kế hoạch trung tâm hợp thành đem lại ưu thế gì so với thực nghiệm truyền thống? Phương pháp này giúp giảm đáng kể số lần thí nghiệm từ hàng trăm phép thử xuống chỉ còn 9 tổ hợp điểm thực nghiệm lặp lại 3 lần. Nhờ đó, nghiên cứu tiết kiệm hơn 60% thời gian và vật liệu phôi thép C45 nhưng vẫn xây dựng được mô hình toán học bậc 2 có độ tin cậy thống kê cao với R2 lớn hơn 0,82.

Kết quả tối ưu của đề tài có thể áp dụng cho các dòng máy phay khác không? Phương pháp luận và quy luật ảnh hưởng của vận tốc cắt, lượng chạy dao đến Nr và Ra có thể áp dụng rộng rãi cho mọi máy phay kim loại. Tuy nhiên, các giá trị số trị tối ưu cụ thể cần được hiệu chỉnh tương ứng với công suất động cơ và dải tốc độ của từng model máy như ORSHA F-32SH hay Denver DM-5VS.

Kết luận

  • Luận văn đã tổng quan toàn diện tình hình nghiên cứu máy phay kim loại trong và ngoài nước, chỉ rõ khoảng trống nghiên cứu về chi phí năng lượng riêng khi phay rãnh.
  • Xây dựng thành công cơ sở lý thuyết lực cắt, công suất cắt và cơ chế hình thành độ nhám bề mặt Ra đối với cặp vật liệu thép C45 và dao phay 9XC.
  • Ứng dụng xuất sắc phương pháp quy hoạch thực nghiệm kế hoạch trung tâm hợp thành và phần mềm OPT, thiết lập mô hình hồi quy bậc hai đạt độ tin cậy cao với R2 trên 0,82.
  • Xác định chính xác bộ thông số công nghệ hợp lý giúp giảm chi phí năng lượng riêng từ 12% đến 16% và kiểm soát độ nhám bề mặt đạt yêu cầu kỹ thuật.
  • Đóng góp nguồn dữ liệu khoa học quý giá phục vụ công tác đào tạo kỹ thuật cơ giới hóa và ứng dụng trực tiếp tại hơn 53.000 cơ sở cơ khí trên toàn quốc.

Trong giai đoạn 6 đến 12 tháng tới, hướng phát triển tiếp theo của đề tài là mở rộng khảo sát trên các dòng thép hợp kim đặc biệt và tích hợp công nghệ bôi trơn làm nguội tối thiểu. Quý độc giả và các kỹ sư cơ khí hãy liên hệ tham khảo toàn văn luận văn tại thư viện Trường Đại học Lâm nghiệp để ứng dụng trực tiếp các giải pháp kỹ thuật vào dây chuyền sản xuất thực tế.
