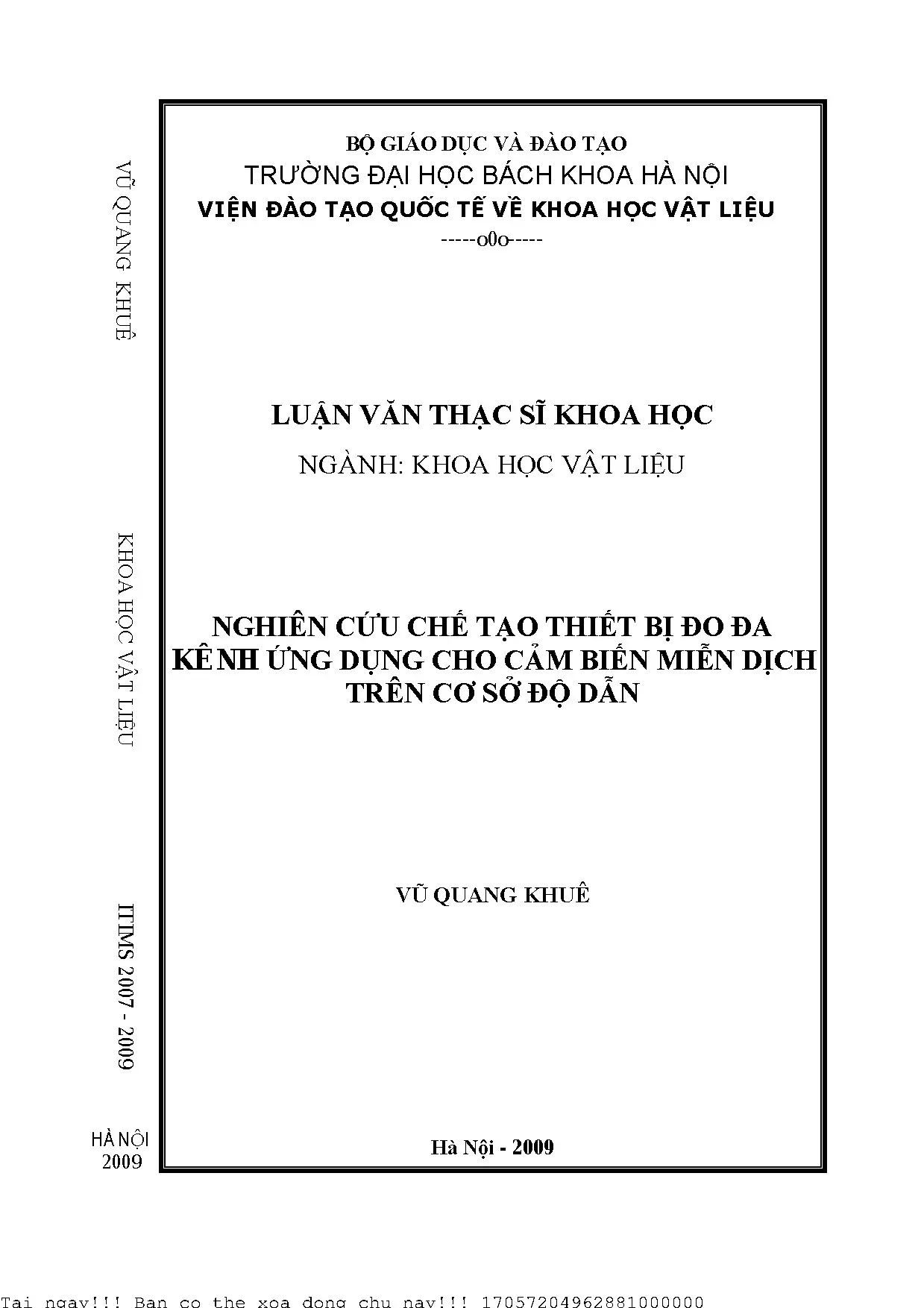

Nghiên Cứu Chế Tạo Thiết Bị Đo Đa Kênh Ứng Dụng Cho Cảm Biến Miễn Dịch

Tài liệu nghiên cứu Nghiên ứu chế tạo thiết bị đo đa kênh ứng dụng cho cảm biến miễn dịch trên cơ sở độ dẫn, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu về .

• Tác giả: Vũ Quang Khuê
• Người hướng dẫn: TS. Mai Anh Tuấn
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Khoa Học Vật Liệu
• Đề tài: Nghiên Cứu Chế Tạo Thiết Bị Đo Đa Kênh Ứng Dụng Cho Cảm Biến Miễn Dịch
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2009
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CẢM ƠN
• MỤC LỤC
• DANH MỤC CÁC KÝ HIỆU, CÁC CHỮ VIẾT TẮT
• DANH MỤC CÁC BẢNG BIỂU
• DANH MỤC CÁC HÌNH VẼ, ĐỒ THỊ
• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ CẢM BIẾN SINH HỌC
• 1.1. Cảm biến sinh học
• 1.2. Cấu tạo, nguyên lý làm việc của cảm biến sinh học
• 1.3. Phân loại cảm biến sinh học
• 1.4. Ứng dụng của cảm biến sinh học
• 1.5. Các thiết bị đo cho cảm biến sinh học
• 1.6. Nguyên lý hệ đo và xử lý tín hiệu của cảm biến miễn dịch đa kênh
• 1.7. Cảm biến miễn dịch trên cơ sở độ dẫn
• 1.8. Nguyên lý của hệ đo cho cảm biến miễn dịch đa kênh
• 2. CHƯƠNG 2: NGHIÊN CỨU, CHẾ TẠO THIẾT BỊ ĐO ĐA KÊNH
• 2.1. Vi cảm biến độ dẫn đa kênh
• 2.2. Đóng gói và chức năng hóa cảm biến
• 2.3. Đóng gói cảm biến đa kênh. Chức năng hóa cảm biến đa kênh
• 2.4. Thiết kế chế tạo hệ đo đa kênh cho cảm biến miễn dịch
• 2.5. Thiết kế và chế tạo hệ đo đa kênh
• 2.6. Khối phát tín hiệu
• 2.7. Khối tách sóng biên độ. Khối xử lý tín hiệu và giao tiếp máy tính
• 2.8. Khối bàn phím
• 2.9. Khối hiển thị kết quả
• 2.10. Phát triển phần mềm hiển thị số liệu và kết quả đo
• 3. CHƯƠNG 3: KẾT QUẢ VÀ THẢO LUẬN
• 3.1. Đóng gói cảm biến
• 3.2. Thông số của đế và cảm biến sau khi chế tạo
• 3.3. Hàn và đóng gói cảm biến
• 3.4. Các đặc tuyến của thiết bị đo và phần mềm hiển thị số liệu
• 3.5. Các đặc tuyến của thiết bị
• 3.6. Giao diện người dùng của phần mềm
• 3.7. Đóng gói thiết bị. Xác định Vi rút H5N1 gây bệnh
• 3.8. Hướng nghiên cứu tiếp theo của đề tài
• TÀI LIỆU THAM KHẢO
• PHỤ LỤC 1
• PHỤ LỤC 2

Tóm tắt

I. Thiết Bị Đo Đa Kênh Cảm Biến Miễn Dịch Giới Thiệu Chung

Trong bối cảnh công nghệ vi điện tử và sinh học phát triển mạnh mẽ, việc phát hiện sớm và nhanh chóng các bệnh lây nhiễm trở nên vô cùng quan trọng. Ứng dụng cảm biến sinh học và thiết bị đo đa kênh đóng vai trò then chốt trong chẩn đoán, điều trị bệnh, nghiên cứu thuốc, và kiểm tra chất lượng thực phẩm. Đặc biệt, sự gia tăng của các dịch bệnh do virus gây ra, với khả năng biến chủng nhanh chóng, đòi hỏi các giải pháp kiểm soát và ngăn chặn kịp thời. Thiết bị đo đa kênh giúp tăng cường khả năng sàng lọc mầm bệnh, từ đó có biện pháp cách ly và điều trị hiệu quả. Các phương pháp truyền thống như phân lập, nuôi cấy, ELISA, PCR tuy phổ biến nhưng tốn nhiều thời gian. Vì vậy, sự ra đời của thiết bị đo đa kênh hứa hẹn một tương lai tốt đẹp cho nền y học hiện đại. Luận văn này tập trung vào quá trình phát triển mạch đo và xây dựng phần mềm cho thiết bị đo đa kênh ứng dụng cho cảm biến miễn dịch.

1.1. Tổng quan về cảm biến sinh học và ứng dụng

Cảm biến sinh học là thiết bị tích hợp, cung cấp thông tin phân tích định lượng hoặc bán định lượng, bao gồm phần tử nhận biết sinh học và bộ chuyển đổi tín hiệu. Phần tử nhận biết là các lượng chất sinh học (enzim, ADN, ARN, kháng thể). Bộ chuyển đổi biến tín hiệu không điện thành tín hiệu điện, quang, cơ, nhiệt. Sự tương tác giữa phần tử cảm nhận và đối tượng phân tích làm thay đổi tính chất sinh, hóa, được bộ chuyển đổi nhận biết và chuyển thành tín hiệu điện. Mỗi phần tử nhận biết chỉ nhận biết một loại đối tượng phân tích. Ứng dụng cảm biến này rất rộng rãi, từ y tế dự phòng đến quan trắc môi trường.

1.2. Ưu điểm của thiết bị đo đa kênh trong chẩn đoán

Thiết bị đo đa kênh nổi bật với khả năng đo lường đa kênh đồng thời, giúp tăng tốc độ và hiệu quả trong quá trình phân tích. Điều này đặc biệt quan trọng trong việc sàng lọc số lượng lớn mẫu bệnh phẩm, giảm thời gian chờ đợi kết quả. So với các phương pháp truyền thống, thiết bị đo đa kênh cung cấp kết quả nhanh chóng hơn, cho phép các bác sĩ đưa ra quyết định điều trị kịp thời, hạn chế sự lây lan của dịch bệnh. Đây là một bước tiến quan trọng trong việc nâng cao năng lực chẩn đoán và kiểm soát dịch bệnh.

II. Thách Thức Giải Pháp Chế Tạo Thiết Bị Đo Đa Kênh

Việc chế tạo thiết bị đo đa kênh ứng dụng cho cảm biến miễn dịch đặt ra nhiều thách thức về kỹ thuật và công nghệ. Đòi hỏi sự chính xác cao trong thiết kế mạch điện tử, khả năng tích hợp các linh kiện vi điện tử phức tạp, và sự ổn định của hệ thống đo lường đa kênh trong môi trường làm việc khác nhau. Bên cạnh đó, việc tối ưu hóa giao diện cảm biến và phần mềm điều khiển đóng vai trò then chốt để đảm bảo thiết bị hoạt động hiệu quả và dễ sử dụng. Luận văn này khám phá các giải pháp kỹ thuật để vượt qua những thách thức này, từ thiết kế vi mạch, lựa chọn vật liệu, đến phát triển phần mềm, nhằm tạo ra một thiết bị đo đa kênh hiệu quả và tin cậy. Theo nghiên cứu của Vũ Quang Khuê (ITIMS 2007-2009), việc kết hợp các công nghệ tiên tiến là chìa khóa để giải quyết những vấn đề này.

2.1. Các yếu tố ảnh hưởng đến độ chính xác của phép đo

Độ chính xác của phép đo đa kênh chịu ảnh hưởng bởi nhiều yếu tố, bao gồm nhiễu điện từ, sự trôi của tín hiệu, sai số trong quá trình hiệu chuẩn, và đặc tính của cảm biến miễn dịch. Nhiễu điện từ có thể làm sai lệch tín hiệu, dẫn đến kết quả không chính xác. Sự trôi của tín hiệu, do biến đổi nhiệt độ hoặc độ ẩm, cũng có thể gây ra sai số. Việc hiệu chuẩn thiết bị định kỳ là rất quan trọng để đảm bảo độ tin cậy. Ngoài ra, đặc tính của cảm biến, chẳng hạn như độ nhạy và độ ổn định, cũng ảnh hưởng trực tiếp đến độ chính xác của phép đo.

2.2. Phương pháp giảm thiểu nhiễu và tối ưu hóa tín hiệu

Để giảm thiểu nhiễu và tối ưu hóa tín hiệu, có thể áp dụng nhiều phương pháp. Sử dụng bộ lọc để loại bỏ các thành phần nhiễu tần số cao hoặc thấp. Áp dụng kỹ thuật khuếch đại tín hiệu để tăng cường độ mạnh của tín hiệu hữu ích so với nhiễu. Sử dụng mạch điện tử chống nhiễu để giảm thiểu tác động của nhiễu điện từ. Ngoài ra, việc lựa chọn cảm biến có độ nhạy cao và độ ổn định tốt cũng góp phần quan trọng vào việc cải thiện chất lượng tín hiệu đo.

III. Phương Pháp Thiết Kế Chế Tạo Hệ Đo Đa Kênh Tiên Tiến

Luận văn tập trung vào các phương pháp thiết kế thiết bị đo đa kênh, từ việc lựa chọn vi điều khiển, thiết kế mạch điện tử, đến phát triển phần mềm điều khiển. Sử dụng vi điều khiển PSoC (Programmable System on Chip) cho phép tích hợp nhiều chức năng trên một chip duy nhất, giúp giảm kích thước và chi phí của thiết bị. Thiết kế mạch điện tử phải đảm bảo độ ổn định và chính xác của tín hiệu đo. Phần mềm điều khiển phải cung cấp giao diện người dùng thân thiện, dễ sử dụng, và khả năng xử lý dữ liệu hiệu quả. Theo tài liệu gốc, việc sử dụng các công nghệ tiên tiến trong thiết kế và chế tạo thiết bị đo là yếu tố then chốt để đạt được hiệu năng cao.

3.1. Lựa chọn vi điều khiển và linh kiện điện tử phù hợp

Việc lựa chọn vi điều khiển (ví dụ, dòng PSoC của Cypress) và linh kiện điện tử phù hợp là bước quan trọng. Vi điều khiển cần có đủ tài nguyên (bộ nhớ, tốc độ xử lý) để thực hiện các chức năng điều khiển và xử lý tín hiệu. Linh kiện điện tử cần có độ chính xác cao và độ ổn định tốt. Cần xem xét các thông số kỹ thuật như độ phân giải của ADC (Analog-to-Digital Converter), độ ồn của amplifier, và độ tuyến tính của cảm biến. Chọn linh kiện từ các nhà sản xuất uy tín và có sẵn tài liệu kỹ thuật đầy đủ.

3.2. Thiết kế mạch điện tử đo lường đa kênh với độ chính xác cao

Thiết kế mạch điện tử đo lường đa kênh đòi hỏi sự chú ý đến nhiều yếu tố. Mạch khuếch đại tín hiệu cần có độ ồn thấp và độ tuyến tính cao. Mạch lọc cần loại bỏ nhiễu mà không làm méo tín hiệu hữu ích. Mạch ADC cần có độ phân giải đủ cao để đảm bảo độ chính xác của phép đo. Cần sử dụng các kỹ thuật giảm nhiễu như nối đất đúng cách, sử dụng dây dẫn экранированный (shielded), và bố trí linh kiện hợp lý. Mô phỏng mạch điện tử trước khi chế tạo giúp phát hiện và khắc phục các lỗi thiết kế.

3.3. Phát triển phần mềm điều khiển và giao diện người dùng

Phần mềm điều khiển đóng vai trò quan trọng trong việc vận hành thiết bị đo. Phần mềm cần cung cấp các chức năng như thu thập dữ liệu, xử lý tín hiệu, hiển thị kết quả, và lưu trữ dữ liệu. Giao diện người dùng cần thân thiện, dễ sử dụng, và cung cấp thông tin rõ ràng. Cần sử dụng ngôn ngữ lập trình phù hợp (ví dụ, Visual Basic) và các thư viện hỗ trợ để phát triển phần mềm hiệu quả. Kiểm tra phần mềm kỹ lưỡng để đảm bảo không có lỗi và hoạt động ổn định.

IV. Ứng Dụng Thiết Bị Đo Đa Kênh Trong Y Sinh Chẩn Đoán

Ứng dụng cảm biến và thiết bị đo đa kênh trong y sinh và chẩn đoán bệnh mở ra nhiều tiềm năng. Xác định nhanh vi rút H5N1, phát hiện sớm các bệnh truyền nhiễm, theo dõi nồng độ thuốc trong máu, và kiểm tra chất lượng thực phẩm. Thiết bị đo đa kênh có thể được sử dụng trong các phòng thí nghiệm, bệnh viện, và các vùng sâu vùng xa nơi thiếu điều kiện máy móc và nhân viên y tế. Thiết bị có thể hoạt động độc lập hoặc kết nối với máy tính để thu thập và xử lý dữ liệu. Điều này làm cho việc chẩn đoán ứng dụng trở nên nhanh chóng, chính xác và tiện lợi hơn. Theo kết quả nghiên cứu, thiết bị này có khả năng bổ trợ cho những phương pháp nghiên cứu xác định virus trước đây.

4.1. Xác định nhanh vi rút H5N1 và các bệnh truyền nhiễm khác

Việc xác định nhanh vi rút H5N1 và các bệnh truyền nhiễm khác là ứng dụng quan trọng. Thiết bị đo đa kênh có thể được sử dụng để phát hiện các kháng nguyên hoặc kháng thể đặc hiệu cho các loại vi rút và vi khuẩn. Thời gian phát hiện nhanh chóng giúp các bác sĩ đưa ra quyết định điều trị kịp thời và ngăn chặn sự lây lan của dịch bệnh. Độ nhạy cảm biến và độ đặc hiệu của cảm biến miễn dịch là yếu tố then chốt để đảm bảo kết quả chính xác.

4.2. Theo dõi nồng độ thuốc trong máu và kiểm tra chất lượng thực phẩm

Ngoài chẩn đoán bệnh, thiết bị đo đa kênh còn có thể được sử dụng để theo dõi nồng độ thuốc trong máu và kiểm tra chất lượng thực phẩm. Việc theo dõi nồng độ thuốc trong máu giúp các bác sĩ điều chỉnh liều lượng thuốc phù hợp cho từng bệnh nhân, đảm bảo hiệu quả điều trị và giảm thiểu tác dụng phụ. Việc kiểm tra chất lượng thực phẩm giúp phát hiện các chất độc hại hoặc vi sinh vật gây bệnh, bảo vệ sức khỏe người tiêu dùng. Ứng dụng y sinh ngày càng được phát triển mạnh mẽ nhờ tính tiện lợi, nhanh chóng, chính xác của thiết bị.

V. Kết Quả Nghiên Cứu Đánh Giá Hiệu Năng Thiết Bị Đo

Luận văn trình bày kết quả nghiên cứu và đánh giá hiệu năng của thiết bị đo đa kênh đã được chế tạo. Các thông số kỹ thuật như độ nhạy, độ chính xác, độ ổn định, và thời gian đáp ứng được đo đạc và đánh giá. Kết quả cho thấy thiết bị đo đáp ứng được các yêu cầu kỹ thuật đặt ra và có tiềm năng ứng dụng thực tế trong y sinh và chẩn đoán bệnh. Tuy nhiên, cần tiếp tục nghiên cứu và cải tiến để nâng cao hiệu năng và mở rộng phạm vi ứng dụng của thiết bị. Các đặc tuyến của thiết bị đo và phần mềm hiển thị số liệu được phân tích chi tiết trong luận văn.

5.1. Đánh giá độ nhạy và độ chính xác của cảm biến

Độ nhạy cảm biến và độ chính xác là hai thông số quan trọng cần được đánh giá. Độ nhạy thể hiện khả năng của cảm biến phát hiện ra những thay đổi nhỏ nhất của chất cần đo. Độ chính xác thể hiện sự khác biệt giữa kết quả đo và giá trị thực tế. Các thử nghiệm được thực hiện để xác định độ nhạy và độ chính xác của cảm biến. So sánh kết quả với các phương pháp đo lường khác để đánh giá tính tin cậy.

5.2. Phân tích độ ổn định và thời gian đáp ứng của hệ thống

Độ ổn định và thời gian đáp ứng cũng là những yếu tố quan trọng. Độ ổn định thể hiện khả năng của hệ thống duy trì kết quả đo ổn định trong thời gian dài. Thời gian đáp ứng thể hiện thời gian cần thiết để hệ thống đưa ra kết quả đo sau khi có sự thay đổi của chất cần đo. Các thử nghiệm được thực hiện để đánh giá độ ổn định và thời gian đáp ứng của hệ thống đo lường. Tìm hiểu các yếu tố ảnh hưởng đến độ ổn định và thời gian đáp ứng để cải thiện hiệu năng của thiết bị.

VI. Tương Lai Phát Triển Ứng Dụng Thiết Bị Đo Đa Kênh

Nghiên cứu thiết bị đo đa kênh ứng dụng cho cảm biến miễn dịch có tiềm năng phát triển mạnh mẽ trong tương lai. Tích hợp trí tuệ nhân tạo (AI) và Internet of Things (IoT) để tạo ra các hệ thống chẩn đoán thông minh và kết nối. Nghiên cứu các vật liệu mới và công nghệ chế tạo cảm biến tiên tiến để nâng cao hiệu năng. Mở rộng phạm vi ứng dụng sang các lĩnh vực khác như môi trường, nông nghiệp, và an ninh. IoT trong y tế và ứng dụng chẩn đoán sẽ là những hướng đi đầy hứa hẹn cho thiết bị đo đa kênh.

6.1. Tích hợp AI và IoT cho hệ thống chẩn đoán thông minh

Tích hợp trí tuệ nhân tạo (AI) và Internet of Things (IoT) mở ra nhiều cơ hội. AI có thể được sử dụng để phân tích dữ liệu đo được và đưa ra các chẩn đoán chính xác hơn. IoT có thể kết nối thiết bị với internet, cho phép truyền dữ liệu từ xa và theo dõi tình trạng bệnh nhân từ xa. Tạo ra các hệ thống chẩn đoán thông minh, có khả năng tự học hỏi và cải thiện hiệu năng theo thời gian. Công nghệ cảm biến có thể được tích hợp vào hệ thống IoT trong y tế, mang lại những thay đổi tích cực.

6.2. Nghiên cứu vật liệu mới và công nghệ chế tạo cảm biến tiên tiến

Nghiên cứu vật liệu mới và công nghệ chế tạo cảm biến tiên tiến là rất quan trọng. Các vật liệu nano có tiềm năng nâng cao độ nhạy và độ đặc hiệu của cảm biến. Các công nghệ chế tạo thiết bị đo như in 3D có thể giảm chi phí sản xuất và cho phép tạo ra các thiết kế phức tạp hơn. Luôn cập nhật những tiến bộ mới nhất trong lĩnh vực vật liệu và công nghệ chế tạo để cải thiện hiệu năng của thiết bị.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh dịch bệnh do vi rút gây ra ngày càng gia tăng và có khả năng biến chủng nhanh chóng, việc phát hiện sớm và chính xác các tác nhân gây bệnh trở thành yêu cầu cấp thiết đối với ngành y tế và các lĩnh vực liên quan. Theo báo cáo của ngành, các phương pháp truyền thống như phân lập, nuôi cấy, ELISA, PCR tuy có độ nhạy cao nhưng thường mất nhiều thời gian từ vài giờ đến vài ngày để cho kết quả. Do đó, nghiên cứu và phát triển các thiết bị đo nhanh, chính xác, có khả năng ứng dụng linh hoạt tại các vùng sâu, vùng xa là rất cần thiết.

Luận văn thạc sĩ này tập trung nghiên cứu chế tạo thiết bị đo đa kênh ứng dụng cho cảm biến miễn dịch trên cơ sở độ dẫn nhằm xác định nhanh vi rút H5N1 gây bệnh. Thiết bị được phát triển trong giai đoạn 2007-2009 tại Viện ITIMS, Trường Đại học Bách Khoa Hà Nội, với mục tiêu tạo ra một hệ thống đo có khả năng hoạt động độc lập hoặc kết nối với máy tính cá nhân, giúp thu thập và xử lý dữ liệu nhanh chóng, chính xác. Phạm vi nghiên cứu bao gồm thiết kế cảm biến đa kênh, quy trình đóng gói, chức năng hóa cảm biến miễn dịch, thiết kế hệ đo đa kênh và phát triển phần mềm hiển thị kết quả.

Việc phát triển thiết bị này không chỉ góp phần nâng cao hiệu quả phát hiện vi rút trong y tế dự phòng mà còn có ý nghĩa lớn trong việc ứng dụng công nghệ cảm biến sinh học trong kiểm tra môi trường và công nghệ thực phẩm. Thiết bị có thể giảm thiểu thời gian chẩn đoán, tiết kiệm chi phí và nhân lực, đồng thời mở rộng khả năng ứng dụng tại các khu vực thiếu điều kiện máy móc hiện đại.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu về cảm biến sinh học, đặc biệt là cảm biến miễn dịch trên cơ sở độ dẫn. Hai lý thuyết chính được áp dụng gồm:

1. Lý thuyết cảm biến sinh học: Cảm biến sinh học là thiết bị tích hợp gồm phần tử nhận biết sinh học (kháng thể, ADN, enzim) và bộ chuyển đổi tín hiệu (điện, quang, nhiệt). Nguyên lý hoạt động dựa trên sự tương tác đặc hiệu giữa phần tử nhận biết và đối tượng phân tích, tạo ra sự thay đổi tín hiệu điện được bộ chuyển đổi ghi nhận. Cảm biến miễn dịch dựa trên phản ứng kháng nguyên - kháng thể có độ chọn lọc cao, thích hợp cho việc phát hiện vi rút.

2. Mô hình cảm biến đa kênh trên cơ sở độ dẫn: Vi điện cực độ dẫn được chế tạo bằng kim loại quý (Pt, Au) với cấu trúc răng lược dạng vi sai nhằm giảm nhiễu. Sự thay đổi độ dẫn giữa các điện cực khi có phản ứng miễn dịch được đo bằng hệ thống mạch điện tử đa kênh. Mô hình này cho phép đo đồng thời nhiều mẫu hoặc nhiều kênh phân tích, tăng hiệu quả và độ chính xác.

Các khái niệm chính bao gồm: độ dẫn điện (G), điện trở (R), phản ứng kháng nguyên - kháng thể, cố định kháng thể trên bề mặt cảm biến bằng phương pháp cộng hóa trị sử dụng APTS và glutaraldehyde, và nguyên lý xử lý tín hiệu điện xoay chiều để giảm nhiễu.

Phương pháp nghiên cứu

Nguồn dữ liệu chính là các kết quả thực nghiệm từ quá trình thiết kế, chế tạo và thử nghiệm cảm biến đa kênh tại Viện ITIMS, Trường Đại học Bách Khoa Hà Nội trong giai đoạn 2007-2009. Cỡ mẫu cảm biến đa kênh là 78 linh kiện trên mỗi phiến silicon, mỗi cảm biến tích hợp 5 vi điện cực với kích thước 8x8 mm, khoảng cách giữa các điện cực là 5 µm.

Phương pháp chọn mẫu là lựa chọn cảm biến đa kênh có cấu trúc răng lược và cố định kháng thể vi rút H5N1 trên bề mặt điện cực làm việc. Quy trình cố định kháng thể được thực hiện qua các bước làm sạch bề mặt, silan hóa bằng APTS, liên kết cộng hóa trị với glutaraldehyde, ủ kháng thể và bảo quản ở 4°C.

Phương pháp phân tích sử dụng hệ thống mạch điện tử đa kênh thiết kế riêng, cung cấp tín hiệu xoay chiều 10 kHz, biên độ 100 mV vào cảm biến, xử lý tín hiệu qua khối tách sóng biên độ, trừ điện áp giữa các kênh làm việc và kênh chuẩn, sau đó hiển thị kết quả trên LCD và phần mềm máy tính qua giao tiếp USB. Thời gian nghiên cứu kéo dài khoảng 2 năm, bao gồm thiết kế cảm biến, đóng gói, chế tạo mạch điện tử và phát triển phần mềm.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Thiết kế và chế tạo cảm biến đa kênh: Cảm biến đa kênh có kích thước 8x8 mm, tích hợp 5 vi điện cực với 386 thanh kim loại mỗi điện cực, chiều dài 1 mm, khoảng cách giữa các thanh là 5 µm. Cảm biến đạt độ nhạy 2 mV/µl, cho phép phát hiện vi rút trong thời gian 3-4 phút. Số lượng cảm biến trên mỗi phiến silicon là 78 linh kiện, đảm bảo khả năng sản xuất hàng loạt.

2. Quy trình đóng gói và chức năng hóa cảm biến: Đế cảm biến được thiết kế 2 lớp, tích hợp 16 đế trên mỗi bản mạch, thể tích mẫu tối đa 10 µl. Quá trình hàn và đóng gói được kiểm soát nghiêm ngặt với nhiệt độ 200-220°C, thời gian 1,5 phút, trọng lực 150-200 g. Kháng thể vi rút H5N1 được cố định bằng phương pháp cộng hóa trị với hiệu quả gắn kết cao, đảm bảo độ ổn định và tái sử dụng cảm biến.

3. Thiết kế hệ đo đa kênh: Hệ thống mạch điện tử cung cấp tín hiệu xoay chiều 10 kHz, 100 mV, xử lý tín hiệu qua khối tách sóng biên độ và trừ điện áp giữa các kênh. Thiết bị có khả năng đo đồng thời 4 kênh, hiển thị kết quả trên LCD và phần mềm máy tính qua USB. So với thiết bị thương mại Lock-In Amplifier SR830, thiết bị mới có ưu điểm về giá thành, tính cơ động và khả năng đo đa kênh.

4. Hiệu quả phát hiện vi rút H5N1: Thiết bị đo đa kênh cho phép xác định vi rút H5N1 với thể tích mẫu 10 µl và 20 µl, thời gian đo nhanh trong khoảng 3-4 phút. Kết quả đo được thể hiện qua đồ thị độ dẫn thay đổi trên phần mềm BS 2.0, cho thấy tín hiệu rõ ràng và ổn định, phù hợp với yêu cầu ứng dụng thực tế.

Thảo luận kết quả

Nguyên nhân thành công của thiết bị đo đa kênh là do sự kết hợp hiệu quả giữa công nghệ vi điện tử chế tạo cảm biến vi điện cực độ dẫn và kỹ thuật xử lý tín hiệu điện xoay chiều nhằm giảm nhiễu. Việc sử dụng cấu trúc răng lược và công nghệ planar giúp tăng diện tích bề mặt hoạt động, nâng cao độ nhạy và độ ổn định của cảm biến.

So sánh với các nghiên cứu trước đây, thiết bị này khắc phục được hạn chế của các thiết bị đo đơn kênh và thiết bị thương mại đắt tiền, đồng thời có khả năng ứng dụng linh hoạt tại các vùng sâu, vùng xa nhờ kích thước nhỏ gọn và khả năng hoạt động độc lập hoặc kết nối máy tính.

Dữ liệu thu thập có thể được trình bày qua biểu đồ độ dẫn theo thời gian đo, bảng thông số kỹ thuật cảm biến và bảng kết quả đo vi rút H5N1 với các thể tích mẫu khác nhau, giúp minh họa rõ ràng hiệu quả và độ chính xác của thiết bị.

Đề xuất và khuyến nghị

1. Mở rộng ứng dụng thiết bị đo đa kênh: Đề xuất phát triển thêm các loại cảm biến miễn dịch đa kênh cho các loại vi rút và vi khuẩn khác nhằm tăng phạm vi ứng dụng trong y tế dự phòng và kiểm tra môi trường. Thời gian thực hiện dự kiến 1-2 năm, chủ thể thực hiện là các viện nghiên cứu và doanh nghiệp công nghệ sinh học.

2. Nâng cấp phần mềm xử lý và hiển thị: Cải tiến phần mềm BS để hỗ trợ phân tích dữ liệu tự động, lưu trữ kết quả và kết nối với hệ thống quản lý dữ liệu y tế. Mục tiêu tăng tính tiện dụng và khả năng tích hợp, thời gian 6-12 tháng, do nhóm phát triển phần mềm đảm nhiệm.

3. Tăng cường đào tạo và chuyển giao công nghệ: Tổ chức các khóa đào tạo kỹ thuật cho cán bộ y tế và kỹ thuật viên tại các vùng sâu, vùng xa để sử dụng thiết bị hiệu quả. Thời gian triển khai 6 tháng, chủ thể là các trường đại học và trung tâm y tế.

4. Phát triển quy trình sản xuất hàng loạt: Xây dựng quy trình sản xuất cảm biến đa kênh và thiết bị đo với quy mô công nghiệp nhằm giảm giá thành và tăng khả năng tiếp cận thị trường. Thời gian 1-3 năm, phối hợp giữa viện nghiên cứu và doanh nghiệp sản xuất thiết bị y tế.

Đối tượng nên tham khảo luận văn

1. Nhà nghiên cứu và sinh viên ngành khoa học vật liệu, công nghệ sinh học: Luận văn cung cấp kiến thức chuyên sâu về cảm biến sinh học, quy trình chế tạo cảm biến vi điện cực và thiết kế hệ đo đa kênh, hỗ trợ nghiên cứu và phát triển sản phẩm mới.

2. Chuyên gia và kỹ thuật viên trong lĩnh vực y tế dự phòng và chẩn đoán: Tham khảo để áp dụng công nghệ cảm biến miễn dịch đa kênh trong phát hiện nhanh vi rút, nâng cao hiệu quả chẩn đoán và kiểm soát dịch bệnh.

3. Doanh nghiệp công nghệ sinh học và thiết bị y tế: Tài liệu hữu ích cho việc phát triển sản phẩm thiết bị đo cảm biến sinh học đa kênh, từ khâu thiết kế, chế tạo đến phát triển phần mềm và ứng dụng thực tế.

4. Cơ quan quản lý và hoạch định chính sách y tế: Cung cấp cơ sở khoa học và công nghệ để xây dựng các chương trình ứng dụng công nghệ cảm biến sinh học trong phòng chống dịch bệnh và bảo vệ sức khỏe cộng đồng.

Câu hỏi thường gặp

1. Thiết bị đo đa kênh này có thể phát hiện những loại vi rút nào ngoài H5N1?
   Thiết bị có thể được tùy chỉnh để phát hiện các loại vi rút khác bằng cách thay đổi kháng thể cố định trên cảm biến. Ví dụ, có thể phát triển cảm biến cho vi rút viêm gan C hoặc các vi rút gây bệnh khác dựa trên nguyên lý tương tự.

2. Thời gian đo và cho kết quả của thiết bị là bao lâu?
   Thời gian đo nhanh, chỉ khoảng 3-4 phút cho mỗi mẫu, giúp rút ngắn đáng kể so với các phương pháp truyền thống như PCR mất đến 8 giờ hoặc hơn.

3. Thiết bị có thể sử dụng ở những môi trường nào?
   Thiết bị được thiết kế nhỏ gọn, có thể hoạt động độc lập hoặc kết nối máy tính, phù hợp sử dụng tại các phòng thí nghiệm di động, vùng sâu vùng xa hoặc các cơ sở y tế có điều kiện hạn chế.

4. Độ nhạy và độ chính xác của thiết bị như thế nào?
   Cảm biến đa kênh có độ nhạy khoảng 2 mV/µl, cho phép phát hiện vi rút với thể tích mẫu nhỏ từ 10 µl, kết quả đo ổn định và có thể hiển thị trực quan qua phần mềm.

5. Quy trình bảo quản và tái sử dụng cảm biến ra sao?
   Cảm biến sau khi chức năng hóa được bảo quản ở nhiệt độ 4°C để duy trì hoạt tính kháng thể. Tùy thuộc vào điều kiện sử dụng, cảm biến có thể tái sử dụng nhiều lần nếu được xử lý đúng cách.

Kết luận

• Đã thiết kế và chế tạo thành công cảm biến đa kênh vi điện cực độ dẫn với kích thước nhỏ gọn, độ nhạy cao, phù hợp phát hiện vi rút H5N1 trong thời gian ngắn.
• Phát triển hệ thống mạch điện tử đa kênh cung cấp tín hiệu xoay chiều, xử lý và hiển thị dữ liệu hiệu quả, khắc phục hạn chế của thiết bị thương mại.
• Quy trình đóng gói và chức năng hóa cảm biến bằng phương pháp cộng hóa trị đảm bảo độ ổn định và độ chọn lọc cao cho cảm biến miễn dịch.
• Thiết bị có tiềm năng ứng dụng rộng rãi trong y tế dự phòng, kiểm tra môi trường và công nghệ thực phẩm, đặc biệt tại các vùng sâu, vùng xa.
• Đề xuất mở rộng nghiên cứu, nâng cấp phần mềm, đào tạo sử dụng và phát triển quy trình sản xuất hàng loạt để đưa thiết bị vào ứng dụng thực tế.

Tiếp theo, cần triển khai các dự án ứng dụng thực tế, hoàn thiện phần mềm phân tích dữ liệu và xây dựng quy trình sản xuất công nghiệp nhằm đưa thiết bị ra thị trường. Độc giả và các nhà nghiên cứu được khuyến khích tham khảo và phát triển thêm các ứng dụng mới dựa trên nền tảng công nghệ này.

Trích đoạn nội dung tài liệu

Chương 1. TỔNG QUAN VỀ CẢM BIẾN SINH HỌC 1. Cảm biến sinh học 1. Cấu tạo, nguyên lý làm việc của cảm biến sinh học Cấu tạo của cảm biến sinh học: Cảm biến sinh học là một thiết bị tích hợp độc lập, nhỏ gọn, có khả năng cung cấp những thông tin phân tích định lượng hoặc bán định lượng, gồm 02 thành phần chính: Phần tử nhận biết sinh học và bộ chuyển đổi tín hiệu [15].

Phần tử nhận biết thực chất là các lượng chất sinh học hoặc các thực thể sinh học, hoạt động như một yếu tố nhận biết, được liên kết với bộ chuyển đổi một cách trực tiếp hoặc gián tiếp. Phần tử sinh học được sử dụng chủ yếu là enzim, ADN, ARN, kháng thể [21]. Bộ chuyển đổi thực hiện nhiệm vụ chuyển đổi các tín hiệu không điện do các phản ứng hoá học sinh ra thành tín hiệu điện, quang, cơ, nhiệt [21]. Cấu tạo của cảm biến sinh học Nguyên lý làm việc của cảm biến sinh học: Sự tương tác giữa phần tử cảm nhận sinh học và đối tượng phân tích sẽ làm thay đổi các tính chất sinh, hóa.

Sự thay đổi này được nhận biết bằng bộ chuyển đổi của cảm biến và chuyển thành tín hiệu điện [3]. Mỗi phần tử nhận biết sinh học khác Vũ Quang Khuê, ITIMS 2007-2009 -4- nhau chỉ cho phép nhận biết được một loại đối tượng phân tích theo nguyên tắc khóa - chìa. Nếu không có đối tượng phân tích phù hợp với thành phần cảm nhận sinh học thì không có sự thay đổi tín hiệu điện ở đầu ra của cảm biến hoặc chỉ đơn thuần là đóng góp các ồn trong quá trình đo. Chính vì vậy mà cảm biến sinh học có độ chọn lọc rất cao [17].

Phân loại cảm biến sinh học Dựa trên những thành phần cảm nhận sinh học và phần tử chuyển đổi người ta phân loại ra loại các cảm biến sinh học khác nhau: Phân loại theo phần tử chuyển đổi: Dựa trên bộ phận chuyển đổi có thể chia cảm biến sinh học thành: Cảm biến quang trên cơ sở phép đo huỳnh quang [6], cảm biến cơ dựa trên cơ sở thay đổi khối lượng ở bề mặt cảm biến sẽ làm thay đổi tần số trong vi cân của tinh thể thạch anh [16], chuyển đổi điện hóa [21], hiệu ứng trường nhạy ion, bộ chuyển đổi nhiệt và bộ chuyển đổi từ [2]. Cảm biến ADN quang học dựa trên cộng hưởng Plasma bề mặt: Loại cảm biến này không đòi hỏi phải đánh dấu chuỗi ADN, kết quả của phép đo được hiển thị ngay trong quá trình đo [17]. Hệ thống này dựa trên sự thay đổi góc cộng hưởng của ánh sáng phản xạ ở bề mặt cảm biến, khi có sự lai hóa của chuỗi ADN dò và ADN đích trong dung dịch. Sự thay đổi phần tử cảm nhận sinh học do lai hóa ADN sẽ tương ứng với sự thay đổi khối lượng phân tử trên bề mặt cảm biến.

Loại cảm biến này được sử dụng trong việc xác định đột biến gen [4], nghiên cứu tương tác kháng thể - kháng nguyên trong lúa mì [7], phân tích trong quá trình bào chế thuốc [9]. Cảm biến có bộ chuyển đổi cơ học trên cơ sở vi cân tinh thể thạch anh: Vũ Quang Khuê, ITIMS 2007-2009 -5- Cảm biến vi cân tinh thể thạch anh được ứng dụng trong nhiều lĩnh vực khác nhau, trong đó việc sử dụng vật liệu này làm bộ chuyển đổi tín hiệu trong cảm biến sinh học nhằm ứng dụng trong lĩnh vực y, sinh học để xác định các loại vi rút, vi khuẩn gây bệnh. Ưu điểm của loại cảm biến này là có độ nhạy rất cao, khả năng đo sự thay đổi khối lượng ở mức nanogam, quá trình xác định không cần đánh dấu, kết quả có thể định tính hoặc định lượng. Nhược điểm của loại cảm biến này là hoạt động ở tần số cao, đóng góp ồn của môi trường làm ảnh hưởng tới quá trình xử lý tín hiệu [5].

Cảm biến sinh học dựa trên bộ chuyển đổi điện hoá: Cảm biến sinh học dựa trên bộ chuyển đổi điện hoá có cấu trúc đơn giản, quá trình nhận biết không phức tạp do những phản ứng điện hoá sẽ cho tín hiệu điện trực tiếp, độ nhạy tương đối cao, thời gian đáp ứng nhanh, kích thước nhỏ, thích hợp cho việc xác định nhanh các mẫu bệnh phẩm của bệnh nhân nhiễm bệnh [11], hoặc ứng dụng để kiểm tra môi trường. Để nhận biết sự phản ứng của phần tử sinh học với chất cần phân tích, bề mặt cảm biến phải được cố định kháng thể, enzim, chuỗi ADN dò, sau đó đưa vào dung dịch mẫu cần phân tích tương ứng như kháng nguyên, cơ chất, ADN đích. Khi có phản ứng kháng nguyên - kháng thể, lai hóa ADN, phản ứng ức chế enzim, xẩy ra sẽ làm thay đổi độ dẫn giữa các điện cực, gây lên thay đổi điện áp ở đầu ra [21]. Cảm biến sinh học dựa trên bóng bán dẫn nhạy ion hiệu ứng trường ISFET (Ion Sensitive Field Effect Transistor): Bóng bán dẫn nhạy ion hiệu ứng trường là một loại điện cực được sử dụng để thay thế các điện cực thuỷ tinh đo pH hoặc nồng độ ion trong kim loại.

Loại linh kiện này được cải tiến từ MOSFET (Metal Oxide Semiconductor Field Effect Transistor) với sự thay thế của lớp oxít cực cổng bằng một lớp màng nhạy hoá học Vũ Quang Khuê, ITIMS 2007-2009 -6- và một điện cực chuẩn. Nếu phủ một lớp màng cảm nhận sinh học lên cực cổng của ISFET, nó trở thành cảm biến sinh học. Các loại cảm biến này được phủ bởi màng enzim lên cực cổng nhạy ion của ISFET, sự đáp ứng tín hiệu ra được xác định bằng sự thay đổi điện áp trong kênh dẫn. Loại cảm biến này có kích thước nhỏ, độ nhạy cao [2].

Phép đo dòng Hiển thị Keithley4200 1. Hộp tấm chắn 2. Cảm biến ISFET 3. Hệ đo cảm biến Hình 1.

Cấu tạo của cảm biến (A) và hệ đo (B) ISFET Cảm biến sinh học trên cơ sở vi điện cực độ dẫn: Cảm biến vi điện cực độ dẫn đã được sử dụng phổ biến với những ưu điểm vượt trội như: giá thành thấp, cấu trúc đơn giản, độ ổn định cao, tin cậy khi làm việc, phân tích nhanh và dễ dàng trên cơ sở phép đo độ dẫn, quy trình chế tạo đơn giản. Đây là loại cảm biến dựa trên sự thay đổi độ dẫn điện ở lân cận bề mặt cảm biến Vũ Quang Khuê, ITIMS 2007-2009 -7- khi có sự thay đổi về tính chất vật lý, hóa học hoặc sinh học trong dung dịch phân tích. Khi đó, sẽ làm thay đổi tín hiệu điện ở đầu ra của cảm biến. Cảm biến vi điện cực có nhiều cấu hình, kích thước khác nhau.

Chúng có thể được chế tạo bằng cách sử dụng dây kim loại hoặc các bon làm điện cực trong một ống thuỷ tinh. Hiện nay vi điện cực được ứng dụng dùng làm cảm biến sinh học là những vi điện cực có dạng hình tròn và đặc biệt là các vi điện cực Planar có cấu trúc dạng răng lược đan xen hoặc cấu trúc mảng [21]. Quy trình chế tạo loại cảm biến này được tác giả trình bày chi tiết trong chương 2 của luận văn. 5mm 5mm Hình 1.

Cấu tạo của cảm biến vi điện cực Cũng như các loại cảm biến sinh học khác, để xác định kháng nguyên, trên bề mặt cảm biến miễn dịch dựa trên vi điện cực độ dẫn cần được cố định kháng thể. Quá trình xảy ra phản ứng kháng nguyên - kháng thể (phản ứng miễn dịch) sẽ gây lên sự thay đổi độ dẫn trên bề mặt cảm biến và làm thay đổi tín hiệu điện ở đầu ra của cảm biến. Những loại cảm biến này thường được ứng dụng để xác định loại khuẩn Salmonella - một loại khuẩn gây nhiễm độc trong sữa với thời gian nhanh gấp nhiều lần so với các phương pháp xác định khác [8], xác định vi rút viên gam C [16], xác định vi rút gây bệnh H5N1 [21]. Vũ Quang Khuê, ITIMS 2007-2009 -8- Phân loại theo thành phần cảm nhận sinh học: Thực tế có khá nhiều phần tử sinh học được sử dụng làm thành phần cảm nhận sinh học.

Tuy nhiên các chất thường được sử dụng trong các công trình và sản phẩm là: ADN, ARN, kháng thể, enzim. Phần tử cảm nhận là chuỗi ADN: Cấu trúc, tính chất của các ADN được trình bày chi tiết trong [21]. Có nhiều phương pháp để cố định ADN lên bề mặt cảm biến nhưng phương pháp cố định ADN dò lên bề mặt cảm biến sử dụng APTS và ống nanocacbon là được sử dụng phổ biến và có nhiều ưu điểm [21]. Quy trình cố định ban đầu cảm biến được xử lý sạch bề mặt để tẩy bỏ chất bẩn và ion kim loại gây lên khi chế tạo và đóng gói cảm biến, tiếp đó hydrát hoá bề mặt cảm biến bằng CH3 OH/HCl tỷ lệ 1:1, Phủ APTS và cố định ADN dò lên bề mặt cảm biến dung dịch APTS/C2H5OH tỷ lệ 3:7 cùng với đó là quá trình hoạt hóa chuỗi ADN bằng EDC và MIA, phủ ADN hoạt hóa lên bề mặt cảm biến và đem ủ ở 37 0C trong 18 giờ [19].

Khi trong mẫu cần xác định có ADN đích sẽ có sự lai hóa ADN dò và ADN đích làm cho mật độ điện tích trên bề mặt cảm biến tăng lên khi đó độ dẫn của điện cực làm việc sẽ tăng hơn so với điện cực chuẩn. Đây là cơ sở để nhận biết quá trình làm việc của cảm biến ADN. Phần tử cảm nhận là enzim: Đối với cảm biến cố định bằng màng enzim thường được ứng dụng trong quan trắc môi trường và công nghệ thực phẩm. Trước khi cố định, bề mặt cảm biến được làm sạch bằng dung dịch K2Cr2O7 trong H2SO4 98% sau đó cho enzim lên bề mặt vi điện cực của cảm biến.

Chức năng hóa bề mặt cảm biến để xác định nồng độ thuốc trừ sâu trong nước, điện cực cố định enzim được phủ 1mg AcChE (Acetyl- Cholinesterase) và 1mg BSA (Bovine Serum Albumin) trộn với dung dịch đệm KH2PO4 20 mM, pH = 7,5 và 10% Glycerol. Điện cực chuẩn được phủ hỗn hợp Vũ Quang Khuê, ITIMS 2007-2009 -9- 2mg BSA với 10 µl chất đệm KH2 PO4 20 mM, pH = 7,5 với 10% Glycerol. Khi có nồng độ thuốc trừ sâu - carbonsulfan C20H32N2O3S trong nước làm cho Acetyl- cholinesrase phân tách thành acetic và choline khi đó proton sinh ra là nguyên nhân làm thay đổi độ dẫn, lúc này độ dẫn trên màng enzim của điện cực làm việc giảm so với điện cực chuẩn và tạo sự chênh lệnh tín hiệu điện trên đầu ra của cảm biến [23]. Phần tử cảm nhận là kháng thể: Kháng thể bản chất là một loại glycoprotein do kháng nguyên kích thích tạo ra và có thể kết hợp một cách đặc hiệu với kháng nguyên ấy.
