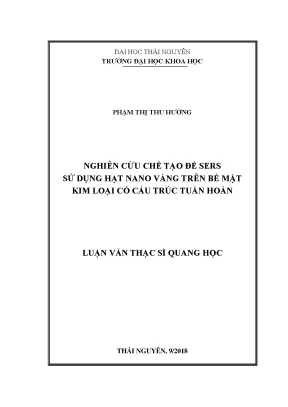

Luận văn thạc sĩ: Nghiên cứu chế tạo đế SERS sử dụng hạt nano vàng trên bề mặt kim loại

Nghiên cứu chế tạo đế sers sử dụng hạt nano vàng trên bề mặt kim loại có cấu trúc tuần hoàn, ứng dụng trong khoa học vật liệu và công nghệ.

• Tác giả: Phạm Thị Thu Hường
• Người hướng dẫn: PGS. Nguyễn Thế Bình
• Trường học: Trường Đại học Khoa học - Đại học Thái Nguyên
• Chuyên ngành: Quang học
• Đề tài: Nghiên cứu chế tạo đế SERS sử dụng hạt nano vàng trên bề mặt kim loại có cấu trúc tuần hoàn
• Loại tài liệu: Luận văn Thạc sĩ
• Năm xuất bản: 2018
• Địa điểm: Thái Nguyên

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: TỔNG QUAN VỀ TÁN XẠ RAMAN TĂNG CƯỜNG BỀ MẶT SERS
• 1.1. Hiện tượng tán xạ Raman
• 1.2. Quan điểm cổ điển về phổ tán xạ Raman
• 1.3. Quan điểm lượng tử về phổ tán xạ Raman
• 1.4. Tán xạ Raman tăng cường bề mặt SERS
• 1.4.1. Cơ chế tăng cường điện từ
• 1.4.2. Cơ chế tăng cường hóa học
• 1.5. Hệ số tăng cường SERS
• 1.6. Các yếu tố ảnh hưởng đến sự tăng cường đế SERS
• 1.7. Một số cấu trúc nano kim loại cho hiệu ứng SERS
• 1.8. Đế SERS dùng keo hạt nano kim loại
• 1.9. Đế SERS dùng các hạt nano kim loại với hình dạng khác nhau ngưng kết trên đế phẳng
• 1.10. Đế SERS chế tạo bằng kỹ thuật phủ hạt nano kim loại lên cấu trúc tuần hoàn
• 1.11. Các kỹ thuật chế tạo đế SERS khác
• 1.12. Một số ứng dụng của quang phổ học Raman tăng cường bề mặt SERS
• 1.12.1. Ứng dụng trong cảm biến sinh học
• 1.12.2. Ứng dụng trong phân tích môi trường
• 2. CHƯƠNG 2: PHƯƠNG PHÁP NGHIÊN CỨU VÀ THIẾT BỊ SỬ DỤNG
• 2.1. Phương pháp chế tạo hạt nano kim loại bằng ăn mòn laser
• 2.2. Nguyên lý chế tạo hạt nano kim loại bằng ăn mòn laser
• 2.3. Sơ đồ hệ thiết bị chế tạo hạt nano kim loại bằng phương pháp ăn mòn laser
• 2.4. Laser Nd: YAG Quanta Ray Pro 230
• 2.5. Các phương pháp đo đạc
• 2.5.1. Phương pháp quang phổ hấp thụ (UV - VIS)
• 2.5.2. Phương pháp kính hiển vi điện tử truyền qua (TEM)
• 2.5.3. Phân tích phổ hấp thụ nguyên tử AAS (Atomic Absorption Spectroscopy)
• 2.5.4. Hệ thu phổ tán xạ Raman LabRAM HR 800
• 2.6. Các hóa chất sử dụng
• 3. CHƯƠNG 3: KẾT QUẢ VÀ THẢO LUẬN
• 3.1. Chế tạo và khảo sát thuộc tính quang của hạt nano Au
• 3.1.1. Chế tạo hạt nano vàng (Au) trong ethanol bằng phương pháp ăn mòn laser
• 3.1.2. Khảo sát thuộc tính quang của hạt nano Au trong ethanol
• 3.2. Chế tạo đế SERS sử dụng hạt nano vàng trên bề mặt kim loại cấu trúc tuần hoàn
• 3.2.1. Nghiên cứu khảo sát, lựa chọn các bề mặt kim loại cấu trúc tuần hoàn của đĩa DVD
• 3.2.2. Chế tạo đế SERS sử dụng hạt nano vàng trên bề mặt của đĩa DVD
• 3.2.3. Khảo sát hiệu ứng SERS và đánh giá hệ số tăng cường SERS của đế SERS được chế tạo
• 3.2.4. Khảo sát ảnh hưởng của số lớp hạt nano Au trên bề mặt DVD lên hiệu ứng SERS
• 3.2.5. Khảo sát thu phổ SERS của Malachite Green nồng độ thấp
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về nghiên cứu chế tạo đế SERS từ hạt nano vàng

Nghiên cứu chế tạo đế SERS từ hạt nano vàng trên bề mặt kim loại là một lĩnh vực đang thu hút sự quan tâm lớn trong khoa học vật liệu và quang học. Hiệu ứng tán xạ Raman tăng cường bề mặt (SERS) cho phép phát hiện các phân tử với nồng độ rất thấp nhờ vào sự tăng cường tín hiệu từ các hạt nano kim loại. Hạt nano vàng, với tính chất quang học đặc biệt, đã được chứng minh là một trong những vật liệu lý tưởng cho việc chế tạo đế SERS. Nghiên cứu này không chỉ giúp cải thiện độ nhạy của phương pháp phân tích mà còn mở ra nhiều ứng dụng trong các lĩnh vực như y học, môi trường và cảm biến hóa học.

1.1. Hiệu ứng tán xạ Raman và SERS

Tán xạ Raman là hiện tượng tán xạ ánh sáng không đàn hồi, cho phép phân tích cấu trúc phân tử của các chất. Hiệu ứng SERS xảy ra khi các phân tử hấp phụ trên bề mặt kim loại, làm tăng cường tín hiệu tán xạ Raman. SERS đã trở thành một công cụ quan trọng trong phân tích hóa học nhờ khả năng phát hiện các chất ở nồng độ rất thấp.

1.2. Tính chất quang học của hạt nano vàng

Hạt nano vàng có tính chất quang học đặc biệt, bao gồm khả năng hấp thụ và tán xạ ánh sáng mạnh mẽ. Những tính chất này giúp tăng cường hiệu ứng SERS, làm cho hạt nano vàng trở thành lựa chọn hàng đầu trong việc chế tạo đế SERS. Nghiên cứu đã chỉ ra rằng kích thước và hình dạng của hạt nano vàng ảnh hưởng lớn đến hiệu suất SERS.

II. Thách thức trong nghiên cứu chế tạo đế SERS hiệu quả

Mặc dù nghiên cứu chế tạo đế SERS từ hạt nano vàng đã đạt được nhiều thành tựu, nhưng vẫn còn nhiều thách thức cần vượt qua. Một trong những vấn đề chính là việc tối ưu hóa cấu trúc bề mặt kim loại để đạt được hiệu ứng SERS tốt nhất. Các yếu tố như độ nhám bề mặt, hình dạng hạt nano và nồng độ hạt nano đều ảnh hưởng đến hiệu suất SERS. Ngoài ra, việc kiểm soát sự phân bố của hạt nano trên bề mặt cũng là một thách thức lớn.

2.1. Vấn đề tối ưu hóa cấu trúc bề mặt

Cấu trúc bề mặt kim loại cần được tối ưu hóa để tạo ra các vùng có độ nhám phù hợp, giúp tăng cường hiệu ứng SERS. Nghiên cứu cho thấy rằng các bề mặt có cấu trúc nano với kích thước từ 10nm đến 100nm mang lại hiệu suất tốt nhất cho SERS.

2.2. Kiểm soát sự phân bố hạt nano

Sự phân bố đồng đều của hạt nano trên bề mặt kim loại là rất quan trọng để đạt được hiệu ứng SERS tối ưu. Việc kiểm soát kích thước và hình dạng của hạt nano cũng ảnh hưởng đến khả năng tăng cường tín hiệu tán xạ Raman.

III. Phương pháp chế tạo đế SERS từ hạt nano vàng

Có nhiều phương pháp khác nhau để chế tạo đế SERS từ hạt nano vàng, trong đó phương pháp ăn mòn laser được sử dụng phổ biến. Phương pháp này cho phép tạo ra các hạt nano vàng với kích thước và hình dạng đồng đều, từ đó tối ưu hóa hiệu suất SERS. Ngoài ra, các phương pháp như phủ hạt nano và sử dụng keo cũng được nghiên cứu để cải thiện hiệu quả của đế SERS.

3.1. Phương pháp ăn mòn laser

Phương pháp ăn mòn laser cho phép chế tạo hạt nano vàng với kích thước nhỏ và đồng đều. Quá trình này sử dụng laser để tạo ra các hạt nano trong môi trường lỏng, giúp tối ưu hóa tính chất quang học của hạt nano vàng.

3.2. Phương pháp phủ hạt nano

Phương pháp phủ hạt nano lên bề mặt kim loại giúp tạo ra các cấu trúc SERS hiệu quả. Kỹ thuật này cho phép kiểm soát sự phân bố và mật độ hạt nano trên bề mặt, từ đó cải thiện hiệu suất tán xạ Raman.

IV. Ứng dụng thực tiễn của đế SERS chế tạo từ hạt nano vàng

Đế SERS chế tạo từ hạt nano vàng có nhiều ứng dụng thực tiễn trong các lĩnh vực như y học, môi trường và cảm biến hóa học. Trong y học, SERS được sử dụng để phát hiện sớm các bệnh lý thông qua việc phân tích mẫu sinh học. Trong môi trường, SERS giúp phát hiện các chất ô nhiễm với nồng độ thấp. Ngoài ra, công nghệ này cũng được áp dụng trong việc phát triển các cảm biến hóa học nhạy bén.

4.1. Ứng dụng trong y học

SERS có thể được sử dụng để phát hiện các biomarker trong mẫu sinh học, giúp chẩn đoán sớm các bệnh như ung thư. Việc sử dụng đế SERS từ hạt nano vàng giúp tăng cường độ nhạy của phương pháp này.

4.2. Ứng dụng trong phân tích môi trường

Công nghệ SERS cho phép phát hiện các chất ô nhiễm trong môi trường với nồng độ rất thấp. Điều này giúp cải thiện khả năng giám sát chất lượng môi trường và bảo vệ sức khỏe cộng đồng.

V. Kết luận và tương lai của nghiên cứu chế tạo đế SERS

Nghiên cứu chế tạo đế SERS từ hạt nano vàng trên bề mặt kim loại đã mở ra nhiều triển vọng trong việc phát triển các công nghệ phân tích hiện đại. Tương lai của nghiên cứu này hứa hẹn sẽ mang lại nhiều ứng dụng mới trong các lĩnh vực khác nhau. Việc tối ưu hóa các phương pháp chế tạo và cải thiện hiệu suất SERS sẽ là những hướng đi quan trọng trong nghiên cứu tiếp theo.

5.1. Triển vọng nghiên cứu trong tương lai

Nghiên cứu sẽ tiếp tục tập trung vào việc phát triển các phương pháp chế tạo đế SERS mới, nhằm cải thiện hiệu suất và độ nhạy của các thiết bị phân tích. Các nghiên cứu về vật liệu mới cũng sẽ được thực hiện để mở rộng khả năng ứng dụng của SERS.

5.2. Ứng dụng trong công nghệ cảm biến

Công nghệ SERS có tiềm năng lớn trong việc phát triển các cảm biến hóa học nhạy bén, giúp phát hiện nhanh chóng và chính xác các chất độc hại trong môi trường và trong y học.

Nội dung chính

Tổng quan nghiên cứu

Kể từ khi hiện tượng tán xạ Raman tăng cường bề mặt (SERS) được phát hiện vào năm 1974, kỹ thuật này đã trở thành một bước đột phá quan trọng trong quang phổ học với khả năng khuếch đại cường độ tín hiệu từ 10^6 đến 10^14 lần. Tuy nhiên, quang phổ Raman truyền thống thường gặp hạn chế lớn khi phân tích các chất ở nồng độ vết do tiết diện tán xạ không đàn hồi cực nhỏ, chỉ có khoảng 1 trong 10^7 photon tới bị tán xạ Raman. Các phương pháp chế tạo đế SERS cao cấp hiện nay như quang khắc chùm điện tử (E-beam Lithography) hoặc chùm ion hội tụ (FIB) đòi hỏi trang thiết bị phòng sạch đắt tiền với chi phí sản xuất vượt quá 1.000 USD cho mỗi mẫu thử nghiệm, gây trở ngại lớn cho việc ứng dụng đại trà.

Luận văn thạc sĩ chuyên ngành Quang học của tác giả Phạm Thị Thu Hường, dưới sự hướng dẫn khoa học của Phó Giáo sư Tiến sĩ Nguyễn Thế Bình tại Trường Đại học Khoa học thuộc Đại học Thái Nguyên, đã giải quyết rào cản trên bằng giải pháp công nghệ sáng tạo. Nghiên cứu tập trung chế tạo các hạt nano vàng (Au) siêu sạch bằng phương pháp ăn mòn laser trong dung môi ethanol, sau đó lắng đọng lên bề mặt kim loại có cấu trúc tuần hoàn vi mô của đĩa quang DVD thương mại nhằm tạo ra đế cảm biến SERS hiệu năng cao với chi phí thấp.

Nghiên cứu được triển khai thực nghiệm trong giai đoạn từ năm 2016 đến tháng 9 năm 2018 tại Bộ môn Quang lượng tử thuộc Trường Đại học Khoa học Tự nhiên Hà Nội và Trung tâm Khoa học Vật liệu. Công trình có ý nghĩa thực tiễn to lớn khi cắt giảm hơn 90% chi phí sản xuất đế SERS so với công nghệ quang khắc, đồng thời cho phép phát hiện thành công chất độc hại Malachite Green ở ngưỡng nồng độ thấp đến 10 ppm, mở ra hướng đi đầy tiềm năng cho kiểm nghiệm an toàn thực phẩm và quan trắc môi trường.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Cơ sở khoa học của luận văn dựa trên hai lý thuyết cốt lõi giải thích cơ chế tăng cường tán xạ Raman:

1. Cơ chế tăng cường điện từ (Electromagnetic Enhancement Mechanism): Đây là cơ chế chủ đạo, xuất phát từ hiện tượng cộng hưởng plasmon bề mặt cục bộ (LSPR) của các electron dẫn tự do trong hạt nano kim loại quý (vàng, bạc, đồng) khi tương tác với bức xạ laser kích thích. Cường độ trường điện từ cục bộ tại bề mặt hạt được khuếch đại mạnh mẽ, làm cho cường độ tán xạ SERS tỷ lệ thuận với lũy thừa bậc 4 của cường độ điện trường cục bộ (|E|^4), đóng góp hệ số tăng cường trong khoảng từ 10^4 đến 10^8 lần.
2. Cơ chế tăng cường hóa học (Chemical Enhancement Mechanism): Hoạt động dựa trên sự chuyển dịch điện tích (charge-transfer) giữa mức năng lượng Fermi của bề mặt kim loại với các vân đạo phân tử HOMO và LUMO của chất phân tích hấp phụ, mang lại hệ số tăng cường bổ sung từ 10 đến 10^2 lần.

Bên cạnh đó, nghiên cứu vận dụng các khái niệm nền tảng bao gồm: tán xạ đàn hồi Rayleigh, tán xạ không đàn hồi Raman (vạch Stokes dịch chuyển về tần số thấp và vạch đối Stokes dịch chuyển về tần số cao), hệ số tăng cường giải tích (AEF), và hiệu ứng "điểm nóng" điện từ (hot spots) tại các khe hở nano (nanogaps).

Phương pháp nghiên cứu

• Nguồn dữ liệu và cỡ mẫu: Thực nghiệm sử dụng miếng kim loại vàng nguyên chất 99,99% có đường kính 10 mm, độ dày 1 mm làm bia ăn mòn trong 10 ml dung môi ethanol tinh khiết có khối lượng riêng 0,789 g/cm3. Cỡ mẫu đánh giá hình thái học gồm 500 hạt nano vàng được đo đạc ngẫu nhiên trên ảnh kính hiển vi điện tử để xác lập phân bố kích thước. Khảo sát cấu trúc bề mặt được thực hiện trên 3 loại đĩa DVD thương mại của các hãng Maxell, Verbatim và Kachi, sau đó cắt thành các tấm nền chuẩn kích thước 15 mm x 15 mm. Dung dịch chất thử chuẩn là Malachite Green được chuẩn bị ở nồng độ ban đầu 10^-4 M và pha loãng dần xuống 100 ppm và 10 ppm.
• Phương pháp chọn mẫu và phân tích:
  • Chế tạo hạt nano: Sử dụng hệ laser xung rắn Nd:YAG Quanta Ray Pro 230 hoạt động ở bước sóng 1064 nm, năng lượng xung 80 mJ, độ rộng xung 8 ns, tần số 10 Hz và công suất trung bình 500 mW hội tụ qua thấu kính tiêu cự 150 mm trong thời gian 15 phút. Cuvet chứa mẫu được quay liên tục với tốc độ 9 vòng/phút. Lý do lựa chọn phương pháp ăn mòn laser là nhằm tạo ra các hạt nano có độ tinh khiết tuyệt đối, không chứa phụ gia hoạt tính bề mặt hay hóa chất khử độc hại.
  • Khảo sát đặc tính vật liệu: Sử dụng máy quang phổ UV-Vis Shimadzu UV-2450 để ghi nhận đỉnh hấp thụ plasmon; kính hiển vi điện tử truyền qua TEM JEM-1010 kết hợp phần mềm ImageJ để đo kích thước hạt; máy nhiễu xạ tia X (XRD) để kiểm tra cấu trúc mạng tinh thể; và máy quang phổ hấp thụ nguyên tử ngọn lửa AAS-3300 của Perkin Elmer để định lượng nồng độ kim loại.
  • Đo phổ Raman: Thực hiện trên hệ vi quang phổ LabRAM HR 800 của HORIBA Jobin Yvon trang bị laser He-Ne bước sóng 632,817 nm. Thiết bị được chọn nhờ tích hợp kính hiển vi đồng tiêu thu phổ tán xạ ngược với độ phân giải quang học cao, cho phép phân tích chính xác tín hiệu tại các vị trí vi mô trên đế.
• Timeline nghiên cứu: Toàn bộ quá trình chế tạo, đo đạc phân tích và xử lý dữ liệu được tiến hành trong thời gian 24 tháng, hoàn tất nghiệm thu vào tháng 9 năm 2018.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Chế tạo thành công hạt nano vàng dạng cầu siêu sạch: Phổ hấp thụ UV-Vis của dung dịch keo thu được xuất hiện đỉnh cộng hưởng plasmon bề mặt rõ nét tại bước sóng 523 nm. Phân tích ảnh TEM trên 500 hạt cho thấy các hạt nano vàng có dạng hình cầu đồng đều với kích thước dao động từ 5 nm đến 20 nm, đường kính trung bình đạt 12,9 nm. Giản đồ XRD xác nhận cấu trúc tinh thể lập phương tâm mặt (fcc) với các đỉnh phản xạ tại góc 2θ = 38,2° và 44,4° ứng với các mặt mạng (111) và (200), trong đó kích thước tinh thể tính theo công thức Scherrer đạt 9,9 nm. Phân tích phổ AAS xác định nồng độ hạt vàng trong dung dịch keo đạt 112 mg/L.
2. Cấu trúc tuần hoàn của đĩa DVD Maxell đạt độ ổn định cao: Sau khi bóc tách lớp nhựa bảo vệ polycarbonate và làm sạch bằng ethanol, bề mặt đĩa DVD Maxell bộc lộ mạng lưới rãnh ghi tuần hoàn đồng nhất với chu kỳ rãnh 0,74 micromet, chiều sâu pit 0,105 micromet và độ rộng vệt ghi 0,4 micromet (nhỏ hơn 2,16 lần so với bước rãnh của đĩa CD). Cấu trúc này tạo thành khung nền lý tưởng để bẫy và phân tán hạt nano.
3. Cấu hình 6 lớp hạt nano vàng (6Au/DVD) tối ưu hóa hiệu ứng SERS: Khảo sát thực nghiệm với thể tích nhỏ giọt 15 microlit keo Au mỗi lớp cho thấy đế 6Au/DVD mang lại cường độ tán xạ Raman vượt trội so với các mẫu 2Au/DVD và 4Au/DVD. Khi kiểm tra với chất thử Malachite Green, tín hiệu phổ Raman trên đế 6Au/DVD tăng hơn 100 lần so với đế DVD không có hạt nano vàng và phát hiện rõ ràng các đỉnh phổ đặc trưng tại nồng độ 10 ppm và 100 ppm với hệ số tăng cường ước tính đạt trên 10^6 lần.

Thảo luận kết quả

Nguyên nhân chính tạo nên sự gia tăng vượt bậc của tín hiệu SERS trên đế 6Au/DVD là nhờ sự kết hợp tương hỗ giữa cấu trúc tuần hoàn vi mô của đĩa quang và hiệu ứng plasmon của hạt nano vàng. Các rãnh pit sâu 0,105 micromet đóng vai trò như các kênh dẫn hướng nano, ngăn chặn hiện tượng kết tụ bất đối xứng thường thấy trên các bề mặt phẳng như kính hoặc phiến silic. Khi số lớp lắng đọng đạt mức 6 lớp, mật độ hạt nano vàng được lấp đầy với khoảng cách giữa các hạt liền kề đạt ngưỡng dưới 10 nm. Điều này hình thành nên vô số các "điểm nóng" điện từ với mật độ điện trường cục bộ cực cao dọc theo các rãnh kim loại nhờ hiệu ứng cột thu lôi (lightning rod effect).

Trong các báo cáo phân tích, dữ liệu thực nghiệm được trực quan hóa hiệu quả thông qua biểu đồ cột phân bố kích thước hạt (histogram) tích hợp đường cong phân phối chuẩn Gauss, bảng đối sánh thông số hình thái học giữa 3 dòng đĩa quang, và các đồ thị phổ Raman xếp chồng biểu diễn cường độ tín hiệu theo nồng độ chất phân tích.

Trên phổ phổ SERS của Malachite Green, các vạch dao động đặc trưng xuất hiện sắc nét tại 1618 cm^-1 (dao động kéo dãn vòng benzen C-C), 1365 cm^-1 (dao động kéo dãn N-phenyl) và 1175 cm^-1 (dao động uốn C-H trong mặt phẳng). Khi so sánh với các nghiên cứu sử dụng kỹ thuật quang khắc chùm điện tử phức tạp đạt hệ số tăng cường khoảng 5.10^7, phương pháp phủ keo laser lên đĩa DVD đạt hiệu năng tiệm cận nhưng quy trình chế tạo đơn giản hơn rất nhiều và chi phí sản xuất thấp hơn khoảng 15 lần.

Đề xuất và khuyến nghị

1. Tự động hóa quy trình chế tạo màng nano: Nhóm nghiên cứu quang lượng tử cần ứng dụng phương pháp phủ quay ly tâm (spin-coating) hoặc phun sương siêu âm với thể tích kiểm soát 10 đến 15 microlit/lần thay thế cho thao tác nhỏ giọt thủ công. Mục tiêu nhằm nâng cao độ đồng đều bề mặt cảm biến lên trên 98% và giảm độ lệch chuẩn cường độ tín hiệu Raman xuống dưới 5% trong vòng 6 tháng tới.
2. Mở rộng dải phân tích độc chất nông thủy sản: Các phòng kiểm nghiệm an toàn thực phẩm cần triển khai áp dụng đế 6Au/DVD để phát hiện đa dư lượng hóa chất cấm như thuốc trừ sâu gốc clo hữu cơ, chất kháng sinh cấm chloramphenicol và chất tăng trọng salbutamol với ngưỡng phát hiện mục tiêu dưới 1 ppb trong giai đoạn từ năm 2026 đến năm 2027.
3. Tối ưu hóa thông số ăn mòn laser: Các viện nghiên cứu vật lý quang học cần khảo sát biến thiên công suất laser trong dải từ 300 mW đến 800 mW kết hợp bước sóng điều biến 532 nm nhằm thu hẹp dải kích thước hạt nano vàng về mức đồng nhất 10 nm ± 1 nm trong thời gian 12 tháng.
4. Thương mại hóa sản phẩm cảm biến SERS giá rẻ: Các trung tâm chuyển giao công nghệ cần liên kết với doanh nghiệp sản xuất thiết bị y sinh để hoàn thiện quy trình đóng gói đế SERS kích thước 15 mm x 15 mm tích hợp cùng đầu đo Raman cầm tay, đưa giá thành thương mại về mức dưới 30.000 VNĐ cho mỗi đế cảm biến trong thời hạn 2 năm.

Đối tượng nên tham khảo luận văn

• Học viên cao học và nghiên cứu sinh chuyên ngành Quang học, Vật lý chất rắn, Khoa học vật liệu: Tiếp cận phương pháp luận thực nghiệm chuyên sâu về kỹ thuật chế tạo hạt nano kim loại bằng laser ablation trong chất lỏng và quy trình đánh giá đặc tính quang phổ plasmonics.
• Kỹ thuật viên và chuyên viên phân tích tại các trung tâm kiểm nghiệm chất lượng thực phẩm và môi trường: Khai thác quy trình thực nghiệm để phân tích định tính và định lượng nhanh chóng hóa chất nhuộm màu độc hại Malachite Green ở nồng độ vi lượng 10 ppm mà không cần bước tiền xử lý mẫu phức tạp.
• Kỹ sư nghiên cứu và phát triển thiết bị cảm biến sinh học (Biosensors): Ứng dụng giải pháp tận dụng cấu trúc tuần hoàn vi mô từ vật liệu quang học sẵn có để phát triển các dòng vi cảm biến Lab-on-a-chip có độ nhạy cao và giá thành cạnh tranh.
• Giảng viên đại học và nghiên cứu viên tại các viện nghiên cứu: Sử dụng công trình như một tài liệu tham khảo giảng dạy chất lượng cho các chuyên đề Quang phổ học laser nâng cao, Công nghệ nano và Hiện tượng quang tử bề mặt.

Câu hỏi thường gặp

• Tại sao phương pháp ăn mòn laser trong ethanol lại vượt trội hơn phương pháp hóa học khi tạo hạt nano vàng? Phương pháp ăn mòn laser sử dụng xung bức xạ 1064 nm năng lượng 80 mJ làm bay hơi vàng nguyên chất 99,99% trong môi trường ethanol tinh khiết. Kỹ thuật này tạo ra hạt nano có bề mặt siêu sạch, không bị bao bọc bởi các chất khử hóa học như NaBH4 hay ion citrate, giúp chất phân tích dễ dàng hấp phụ trực tiếp lên bề mặt kim loại để đạt độ tăng cường tín hiệu tối đa.
• Cấu trúc tuần hoàn của đĩa DVD đóng vai trò kỹ thuật gì trong việc tăng cường tín hiệu SERS? Bề mặt đĩa DVD sở hữu các rãnh dữ liệu tuần hoàn có chu kỳ 0,74 micromet và độ sâu pit 0,105 micromet. Cấu trúc này hoạt động như một bẫy cơ học định hướng, giúp phân bố đều các hạt nano vàng 12,9 nm vào các rãnh, hạn chế hiện tượng vón cục tự do và tạo ra mật độ điểm nóng điện từ dày đặc với khoảng cách hạt dưới 10 nm.
• Hệ số tăng cường tín hiệu của đế SERS chế tạo từ đĩa DVD đạt mức bao nhiêu? Dựa trên thực nghiệm đo phổ tán xạ Raman với chất màu Malachite Green, đế SERS 6Au/DVD mang lại hệ số tăng cường phân tích (AEF) ước tính đạt từ 10^6 đến 10^7 lần. Mức tăng cường này chủ yếu đến từ cơ chế điện từ bậc 4 (|E|^4) kết hợp với hiệu ứng cộng hưởng bề mặt cục bộ của hạt nano vàng.
• Giới hạn phát hiện thực tế đối với Malachite Green của đế SERS này là bao nhiêu? Nghiên cứu đã ghi nhận phổ SERS rõ nét của Malachite Green tại nồng độ 10 ppm với đầy đủ các vạch dao động đặc trưng tại 1618, 1365 và 1175 cm^-1 trên hệ LabRAM HR 800. Theo ước tính lý thuyết, đế cảm biến này có khả năng mở rộng giới hạn phát hiện xuống mức ppb khi kết hợp xử lý phổ nền.
• Quy trình chế tạo đế SERS này có khả thi để sản xuất quy mô lớn không? Quy trình hoàn toàn khả thi do sử dụng nguồn phôi đĩa DVD Maxell thương mại rất rẻ và kỹ thuật bóc tách bằng ethanol đơn giản. Một đĩa DVD tiêu chuẩn đường kính 120 mm có thể cắt thành hơn 30 phiến đế kích thước 15 mm x 15 mm, giúp tiết kiệm chi phí vật tư hơn 90% so với đế silic quang khắc.

Kết luận

• Chế tạo thành công dung dịch keo hạt nano vàng dạng cầu bằng phương pháp ăn mòn laser xung Nd:YAG 500 mW trong ethanol với đường kính trung bình 12,9 nm, đỉnh hấp thụ plasmon tại 523 nm và nồng độ 112 mg/L.
• Khai thác hiệu quả cấu trúc rãnh tuần hoàn chu kỳ 0,74 micromet của đĩa DVD Maxell để làm đế dẫn hướng phân bố hạt nano đồng đều.
• Xác lập cấu hình tối ưu 6 lớp hạt nano vàng (6Au/DVD) với thể tích nhỏ giọt 15 microlit/lớp, tạo ra mật độ điểm nóng điện từ dày đặc.
• Phát hiện thành công chất độc Malachite Green ở nồng độ thấp 10 ppm với hệ số tăng cường tín hiệu Raman đạt trên 10^6 lần.
• Cung cấp giải pháp công nghệ chế tạo cảm biến SERS có độ lặp lại cao, quy trình đơn giản và chi phí siêu rẻ phục vụ kiểm nghiệm an toàn thực phẩm.

Kế hoạch tiếp theo là tự động hóa quy trình phủ màng và mở rộng phân tích các hợp chất thuốc bảo vệ thực vật trong giai đoạn 2026-2027. Các nhà khoa học và đơn vị kiểm nghiệm quan tâm hãy ứng dụng ngay giải pháp chế tạo đế SERS trên nền đĩa quang để tối ưu hóa chi phí nghiên cứu và nâng cao năng lực quan trắc hóa chất độc hại.

Trích đoạn nội dung tài liệu

Chương 1 TỔNG QUAN VỀ TÁN XẠ RAMAN TĂNG CƯỜNG BỀ MẶT SERS 1. Hiện tượng tán xạ Raman Khi ánh sáng truyền qua một môi trường, một phần ánh sáng bị đổi hướng, cường độ ánh sáng bị phân bố lại trong không gian. Hiện tượng này gọi là hiện tượng tán xạ ánh sáng [1]. Vào năm 1928, nhà vật lý học người Ấn Độ Chandresekhara Venkata Raman đã thực hiện thí nghiệm tán xạ ánh sáng trên chất lỏng benzen.

Kết quả thí nghiệm chỉ ra rằng bức xạ bị tán xạ bởi phân tử không chỉ chứa photon với tần số ánh sáng tới mà còn gồm photon với tần số bị thay đổi. Năm 1930, Raman được nhận giải Nobel vật lý và hiện tượng tán xạ này được mang tên tán xạ Raman [2]. Mẫu nghiên cứu 4. Kính ảnh Hình 1.1: Chandresekhara 5 Venkata Raman (1888-1970 vi v0 vi' Hình 1.1: Sơ đồ thu phổ tán xạ Raman Sơ đồ thu phổ tán xạ Raman được bố trí như hình 1.

Trong đó, đèn thủy ngân (1) được dùng làm nguồn sáng đơn sắc chiếu tới cuvet đựng bezen tinh khiết (3). Một kính lọc sử dụng dung dịch Nitrit Natri (2) cho ánh sáng đơn sắc tần số v0 chiếu vào mẫu. Ánh sáng được quan sát theo phương vuông góc qua máy quang phổ lăng kính. Các bức xạ sau khi được tán sắc bởi lăng kính sẽ được ghi lại trên kính ảnh.

3 LUAN VAN CHAT LUONG download : add [e-mail] Hiện tượng tán xạ Raman xảy ra như sau: Chiếu một chùm ánh sáng đơn sắc với tần số v0 có cường độ mạnh (thường là chùm ánh sáng của các laser argon, He - Ne,.) vào một môi trường vật chất. Sau đó, quan sát ánh sáng tán xạ bằng một máy quang phổ thì thấy xuất hiện một vạch rất mạnh tương ứng với tần số của ánh sáng tới, gọi là vạch tán xạ Rayleigh v0. Ngoài ra, còn có những vạch yếu hoặc rất yếu nằm đối xứng ở cả hai phía của vạch Rayleigh. Những vạch có tần số nhỏ hơn tần số của ánh sáng tới ( vi < v0 ) gọi là vạch tán xạ Stokes.

Những vạch có tần số lớn hơn tần số của ánh sáng tới ( vi > v0 ) gọi là vạch tán xạ đối Stokes[3]. b a c Các vạch tán xạ Stokes Các vạch tán xạ đối Stokes Hình 1.2: Vạch tán xạ Rayleigh (a) và các vạch tán xạ Stokes (b), đối Stokes (c) trong phổ tán xạ Raman Độ dịch chuyển giữa các vạch tán xạ Raman và vạch tán xạ Rayleigh vi  v0  vi = v0  vi' ( i  1, 2,3.) không phụ thuộc tần số v0 của ánh sáng kích thích mà chỉ phụ thuộc vào bản chất của môi trường tán xạ. Tùy theo độ lớn của vi mà các vạch tán xạ Raman (các vạch tán xạ Stokes và đối Stokes) được xếp vào hai nhóm: dịch chuyển lớn và dịch chuyển bé. Cường độ các vạch tán xạ Stokes nhỏ hơn rất nhiều so với cường độ của vạch tán xạ Rayleigh nhưng lại lớn hơn nhiều so với cường độ của vạch tán xạ đối Stokes.

Người ta còn phát hiện ra hiện tượng tán xạ này còn xảy ra trên nhiều chất lỏng, dung dịch và cả các chất ở thể khí và thể rắn(dạng bột hoặc tinh thể). Hiện tượng tán xạ này đã được dùng để phân tích thành phần của nhiều chất cũng như nghiên cứu cấu trúc phân tử của chúng. Để thu được phổ tán xạ Raman cần có một bức xạ đơn sắc cường độ lớn. Sự xuất hiện của laser đã mở ra một hướng nghiên cứu hoàn toàn mới trong quang phổ học, đó là quang phổ học Raman - Laser.

4 LUAN VAN CHAT LUONG download : add [e-mail] Phổ tán xạ Raman khi được kích thích bằng laser cho phép ghi được phổ của những mẫu rất nhỏ khoảng vài miligram hoặc cỡ vài trăm microliter, với dải rộng của nhiệt độ và áp suất. Chất lỏng, dung dịch, bột tinh thể và đơn tinh thể đều có thể thu được phổ tán xạ Raman. Có thể nói, phạm vi ứng dụng của phổ Raman trong nghiên cứu cấu trúc vật chất là rất lớn và đã trở thành một công cụ quan trọng trong các phòng thí nghiệm phân tích hóa học, khoa học vật liệu, y - dược, sinh học, môi trường… Tóm lại, tán xạ Raman là hiện tượng bức xạ điện từ tương tác với các phần tử vật chất nên hiệu ứng này có thể được mô tả theo hai quan điểm cổ điển và lượng tử. Quan điểm cổ điển về phổ tán xạ Raman Theo quan điểm điện động lực học, một lưỡng cực điện dao động sẽ trở thành nguồn bức xạ sóng điện từ với tần số dao động của lưỡng cực điện.

Sóng này sẽ truyền trong không gian theo mọi hướng trừ hướng dọc theo trục của lưỡng cực. Điện trường ánh sáng tới: E  E0 cos(2 0t ) (1.1) E0 là biên độ của cường độ điện trường,  0 là tần số của ánh sáng tới. Momen lưỡng cực điện cảm ứng: P =  E   E0 cos(2 0t ) (1.2) α là độ phân cực hay hệ số phân cực của phân tử, phụ thuộc vào cấu trúc và tính chất phân tử. Trong quá trình dao động, phân tử có thể thay đổi về hình dạng, kích thước, nên α cũng sẽ thay đổi:    0  ( )0 Q (1.3) Q  là sự biến thiên của α trong quá trình phân tử dao động.

( )0 Q Q là tọa độ chuẩn trực mô tả dịch chuyển hạt nhân nguyên tử của phân tử quanh vị trí cân bằng. Tọa độ Q biến thiên tuần hoàn trong quá trình dao động phân tử: Q  A cos(2 t ) (1.4) A là biên độ dao động phân tử tần số. Suy ra: 5 LUAN VAN CHAT LUONG download : add luanvanchat@agmail.2) ta được:  P = 0 E0 cos(2 0t )  ( )0 A E0 cos(2 0t ) cos(2 t ) Q (1.6) 1    0 E0 cos(2 0t )  ( )0 A E0 {cos[2 ( 0  )t ]  cos[2 ( 0  )t ]} 2 Q Như vậy lưỡng cực điện dao động sẽ là nguồn bức xạ có 3 tần số  0 ,  0  , 0  tương ứng với các vạch tán xạ Raman và vạch tán xạ Rayleigh. Một phân tử có thể có nhiều tần số dao động riêng do vậy có thể quan sát thấy nhiều hơn 2 thành phần tần số khác.

Quan điểm lượng tử về phổ tán xạ Raman Hiện tượng tán xạ Raman có thể giải thích bằng quan điểm lượng tử như sau: Tán xạ Raman là kết quả tương tác của chùm photon với phần tử môi trường. Một hệ phân tử do dao động sẽ có năng lượng. Các mức năng lượng dao động được đặc trưng bởi các số lượng tử dao động v = 1,2,3… Hình 1.3: Sơ đồ mức năng lượng của tán xạ Rayleigh và tán xạ Raman Nếu photon tới tương tác với các phân tử đang ở mức năng lượng thấp v = 1 thì phân tử sẽ hấp thụ năng lượng photon h0 chuyển lên trạng thái trung gian T. Từ đó có thể xảy ra 2 khả năng: 6 LUAN VAN CHAT LUONG download : add [e-mail]  Từ trạng thái T phân tử chuyển về trạng thái v =1 thì sẽ bức xạ tần số  = 0 ứng với tán xạ Rayleigh.

 Từ trạng thái T nếu phân tử chuyển về mức dao động kích thích v = 2 thì sẽ bức xạ tần số S = 0 - v ứng với vạch Stokes, với v là tần số dao động phân tử. Nếu photon tới tương tác với các phân tử đang ở trạng thái dao động kích thích v = 2 thì phân tử sẽ hấp thụ năng lượng photon h0 chuyển lên trạng thái trung gian T’. Từ T’ khi chuyển về trạng thái cơ bản (v = 1) phân tử sẽ hấp thụ tần số dS = 0 + v ứng với vạch đối Stokes. Tán xạ Raman tăng cường bề mặt SERS Tán xạ Raman tăng cường bề mặt SERS là một kĩ thuật làm tăng cường độ tín hiệu phổ Raman lên gấp nhiều lần từ những phân tử được hấp phụ trên bề mặt thô nhám của kim loại.

SERS đã được quan sát đối với các phân tử bám trên bề mặt của một số kim loại khác nhau, trong các môi trường vật lý và hình thái khác nhau bao gồm cả trong các hạt nano kim loại quý. Bạc, đồng, vàng là những chất chiếm ưu thế cho SERS, tuy nhiên các nghiên cứu gần đây vẫn đang mở rộng với các kim loại kiềm và một số kim loại khác. Sự cộng hưởng lớn nhất quan sát được trên các bề mặt có độ nhám vào cỡ 10nm - 100nm và phụ thuộc vào hình dạng hạt. Khi đi sâu nghiên cứu lý thuyết của SERS, các nhà khoa học tập trung vào hai cơ chế được cho là tạo ra sự tăng cường trong tín hiệu Raman; đó là cơ chế tăng cường điện từ và cơ chế tăng cường hóa học.

Cơ chế tăng cường điện từ Mô hình đơn giản nhất dùng kích thích plasmon bề mặt giải thích hiệu ứng SERS được Gersten, Nitzan và McCall đồng thời đề xuất vào năm 1980; sau đó được phát triển mở rộng bởi Kerker. Trong mô hình này, các tác giả xem xét sự tăng cường trường điện từ bao quanh một hạt kim loại nhỏ được chiếu sáng để giải thích SERS, vì vậy gọi là cơ chế điện từ. Chúng ta biết rằng, trong các cấu trúc kim loại, các tính chất quang học chủ yếu là do các electron dẫn của kim loại gây ra. Sự kích thích điện từ làm cho những electron này dao động tập thể, tạo lên một hệ dao động được gọi là plasmon bề mặt của cấu trúc kim loại đó.

7 LUAN VAN CHAT LUONG download : add [e-mail] Theo đó, khi chiếu sáng một hạt nano kim loại hình cầu, cô lập; một dao động plasmon bề mặt đa cực với bậc khác nhau được gây ra bởi vectơ điện trường sẽ biến thiên theo thời gian của ánh sáng. Đối với một hạt có kích thước nhỏ hơn bước sóng của ánh sáng tới, trừ plasmon lưỡng cực tất cả các kích thích khác có thể bỏ qua. Các hệ với các điện tử tự do hoặc gần tự do sẽ duy trì kích thích như vậy và các điện tử càng tự do thì cường độ cộng hưởng plasmon lưỡng cực càng mạnh. Khi ánh sáng laser chiếu tới cộng hưởng với plasmon lưỡng cực, hạt nano kim loại sẽ phát ra ánh sáng đặc trưng cho bức xạ lưỡng cực.

Bức xạ này là một quá trình liên quan tới trường kích thích và được mô tả bởi một phân bố không gian của trường điện từ (phân bố này đạt trạng thái ổn định vài femtosecond sau khi ánh sáng này sinh ra).
