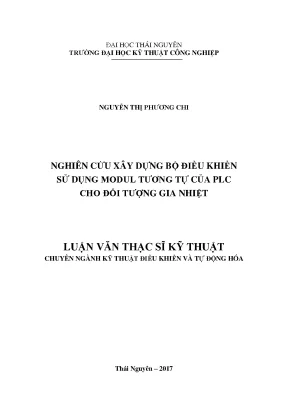

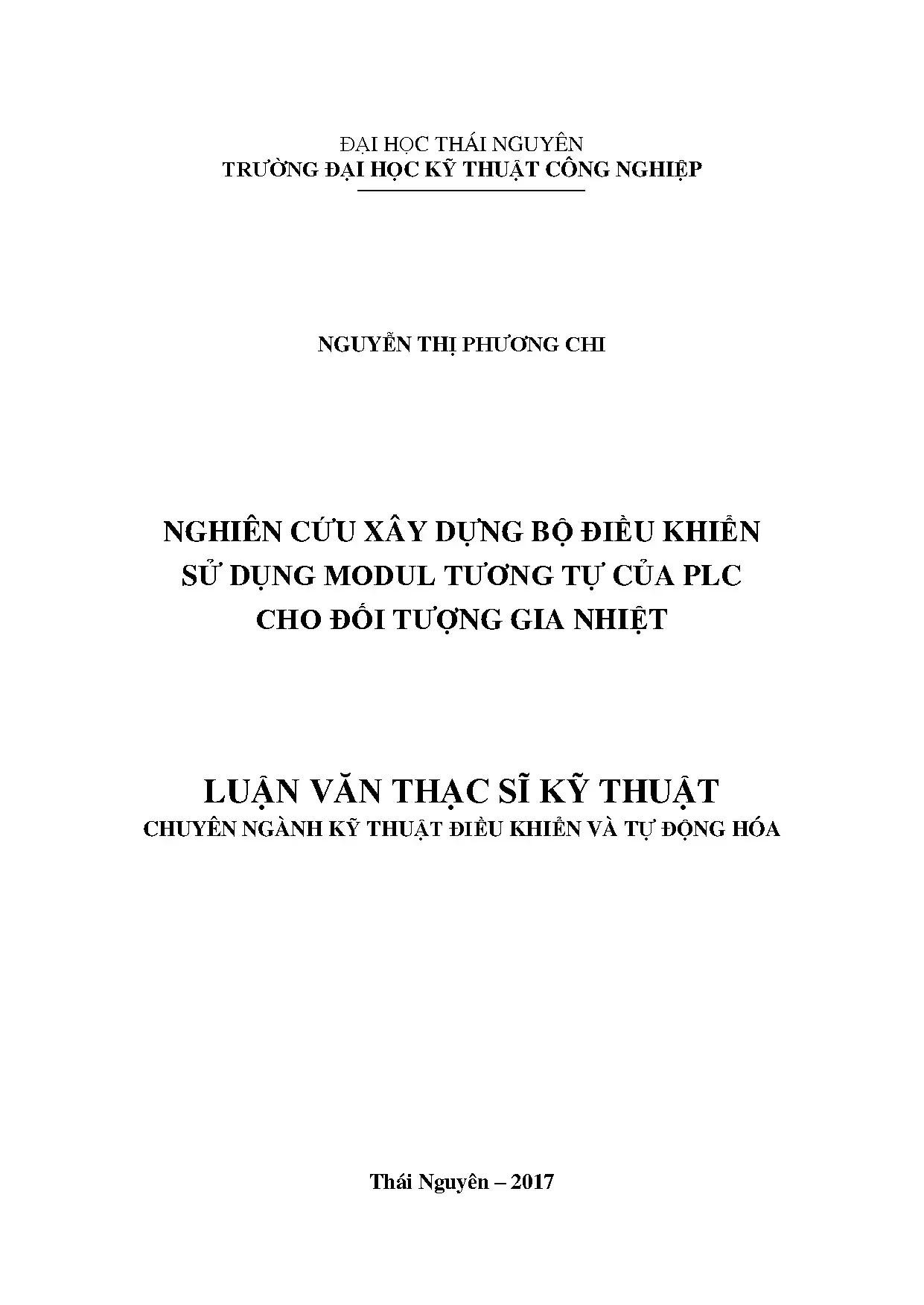

Nghiên Cứu Xây Dựng Bộ Điều Khiển Sử Dụng Modul Tương Tự Của PLC Cho Đối Tượng Gia Nhiệt

Tài liệu nghiên cứu Luận văn nghiên cứu xây dựng bộ điều khiển sử dụng modul tương tự của plc cho đối tượng gia nhiệt, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên

• Tác giả: Nguyễn Thị Phương Chi
• Người hướng dẫn: TS. Đỗ Trung Hải
• Trường học: Đại học Thái Nguyên
• Chuyên ngành: Kỹ thuật điều khiển và tự động hóa
• Đề tài: Nghiên Cứu Bộ Điều Khiển PLC Cho Hệ Thống Gia Nhiệt
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2017
• Địa điểm: Thái Nguyên

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• 1. CHƯƠNG 1: XÂY DỰNG MÔ HÌNH TOÁN HỌC CHO ĐỐI TƯỢNG GIA NHIỆT
• 1.1. Tổng quan về thiết bị gia nhiệt
• 1.2. Các phương pháp gia nhiệt
• 1.3. Một số loại cảm biến nhiệt độ
• 1.4. Ý nghĩa của việc xây dựng mô hình toán học
• 1.5. Xây dựng mô hình toán học bằng phương pháp thực nghiệm
• 1.6. Kết luận chương 1
• 2. CHƯƠNG 2: TỔNG HỢP BỘ ĐIỀU KHIỂN CHO ĐỐI TƯỢNG GIA NHIỆT
• 2.1. Tổng quan về bộ điều khiển PID
• 2.2. Phương pháp thực nghiệm dựa trên hàm h(t)
• 2.3. Phương pháp hằng số thời gian tổng nhỏ nhất của Kuhn
• 2.4. Phương pháp Ziegler-Nichols 1
• 2.5. Thiết kế điều khiển ở miền tần số
• 2.6. Phương pháp modul tối ưu
• 2.7. Lựa chọn giải pháp kỹ thuật thực hiện luật điều khiển
• 2.8. Giới thiệu chung họ PLC S7-200
• 2.9. Lập trình thuật toán điều khiển PID trên PLC S7-200
• 2.10. Kết luận chương 2
• 3. CHƯƠNG 3: THỰC NGHIỆM
• 3.1. Các thiết bị thực nghiệm
• 3.2. Thiết bị gia nhiệt
• 3.3. Các bước thực nghiệm
• 3.4. Kết nối các thiết bị thí nghiệm
• 3.5. Lập trình PLC S7-200
• 3.6. Khối thu thập dữ liệu trên Matlab/Simulink
• 3.7. Kết quả thực nghiệm
• 3.7.1. Đáp ứng hệ với tín hiệu đầu vào là hàm bước nhảy
• 3.7.2. Đáp ứng hệ với tín hiệu đầu vào thay đổi
• 3.7.3. Đáp ứng hệ khi có nhiễu tác động
• 3.8. Kết luận chương 3
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Nghiên Cứu Điều Khiển PLC Cho Gia Nhiệt Cách Tiếp Cận

Trong bối cảnh công nghiệp hiện đại, việc điều khiển hệ thống gia nhiệt một cách chính xác và hiệu quả là vô cùng quan trọng. Bộ điều khiển PLC (Programmable Logic Controller) đã trở thành một giải pháp phổ biến nhờ khả năng linh hoạt, độ tin cậy cao và dễ dàng tích hợp vào các hệ thống tự động hóa. Nghiên cứu này tập trung vào việc xây dựng và ứng dụng bộ điều khiển PLC cho đối tượng gia nhiệt, nhằm đáp ứng các yêu cầu khắt khe về chất lượng và hiệu suất. Việc áp dụng PLC không chỉ giúp kiểm soát nhiệt độ chính xác mà còn tối ưu hóa quá trình gia nhiệt, giảm thiểu lãng phí năng lượng và nâng cao năng suất. Tài liệu "ĐẠI HỌC THÁI NGUYÊN TRƯỜNG ĐẠI HỌC KỸ THUẬT CÔNG NGHIỆP NGUYỄN THỊ PHƯƠNG CHI NGHIÊN CỨU XÂY DỰNG BỘ ĐIỀU KHIỂN SỬ DỤNG MODUL TƯƠNG TỰ CỦA PLC CHO ĐỐI TƯỢNG GIA NHIỆT" cung cấp nền tảng lý thuyết và thực nghiệm cho việc triển khai các hệ thống điều khiển gia nhiệt sử dụng PLC. Việc nghiên cứu này là cần thiết trong việc đào tạo các kỹ sư tự động hóa có khả năng thiết kế và vận hành các hệ thống điều khiển hiện đại.

1.1. Tầm Quan Trọng của Điều Khiển Gia Nhiệt Trong Công Nghiệp

Điều khiển gia nhiệt đóng vai trò then chốt trong nhiều quy trình công nghiệp, từ sản xuất thực phẩm và dược phẩm đến chế tạo kim loại và vật liệu xây dựng. Việc kiểm soát nhiệt độ chính xác ảnh hưởng trực tiếp đến chất lượng sản phẩm, hiệu quả năng lượng và an toàn vận hành. Các hệ thống điều khiển gia nhiệt truyền thống thường gặp phải những hạn chế về độ chính xác, khả năng mở rộng và tích hợp. Do đó, việc ứng dụng các công nghệ điều khiển tiên tiến như PLC là một xu hướng tất yếu để nâng cao hiệu suất và độ tin cậy của các quy trình gia nhiệt. Các hệ thống điều khiển số giúp tự động hóa các thao tác, giảm sự can thiệp của con người và đảm bảo tính ổn định của quy trình.

1.2. Ưu Điểm Của PLC Trong Điều Khiển Hệ Thống Gia Nhiệt

PLC mang lại nhiều ưu điểm vượt trội so với các hệ thống điều khiển truyền thống, bao gồm khả năng lập trình linh hoạt, dễ dàng cấu hình và mở rộng, độ tin cậy cao và khả năng tích hợp với các hệ thống khác trong nhà máy. PLC có thể thực hiện các thuật toán điều khiển phức tạp, xử lý tín hiệu từ nhiều cảm biến và điều khiển các thiết bị chấp hành một cách chính xác. Ngoài ra, PLC còn cung cấp các chức năng giám sát và chẩn đoán, giúp người vận hành theo dõi trạng thái của hệ thống và phát hiện sớm các sự cố. Theo tài liệu nghiên cứu, PLC S7-200 là một lựa chọn phổ biến do tính linh hoạt và khả năng mở rộng của nó. Việc sử dụng module tương tự của PLC giúp dễ dàng kết nối với các cảm biến và thiết bị chấp hành trong hệ thống gia nhiệt.

II. Thách Thức Xây Dựng Mô Hình Toán Học Cho Đối Tượng Gia Nhiệt

Việc xây dựng mô hình toán học chính xác cho đối tượng gia nhiệt là một thách thức quan trọng trong quá trình thiết kế bộ điều khiển PLC. Mô hình toán học giúp mô tả mối quan hệ giữa các biến đầu vào (ví dụ: công suất gia nhiệt) và biến đầu ra (ví dụ: nhiệt độ), từ đó cho phép thiết kế các thuật toán điều khiển phù hợp. Tuy nhiên, quá trình gia nhiệt thường chịu ảnh hưởng bởi nhiều yếu tố phức tạp như sự thay đổi của môi trường, tính chất vật liệu và các nhiễu loạn khác. Do đó, việc xây dựng một mô hình toán học chính xác đòi hỏi sự kết hợp giữa lý thuyết và thực nghiệm. Cần phải xác định các thông số của mô hình thông qua các thí nghiệm và sử dụng các phương pháp nhận dạng hệ thống để đảm bảo độ tin cậy của mô hình. Như trích dẫn trong tài liệu, "Không thể điều khiển đối tượng khi không hiểu biết hoặc hiểu không đúng về nó. Kết quả tổng hợp bộ điều khiển phụ thuộc rất nhiều vào độ chính xác của mô hình toán mô tả đối tượng."

2.1. Các Phương Pháp Xây Dựng Mô Hình Toán Học

Có hai phương pháp chính để xây dựng mô hình toán học cho đối tượng gia nhiệt: phương pháp lý thuyết và phương pháp thực nghiệm. Phương pháp lý thuyết dựa trên các định luật vật lý và hóa học để mô tả quá trình gia nhiệt. Phương pháp thực nghiệm sử dụng dữ liệu thu thập được từ các thí nghiệm để xây dựng mô hình. Trong nhiều trường hợp, cần kết hợp cả hai phương pháp để có được một mô hình chính xác và đầy đủ. Việc sử dụng System Identification Toolbox trong Matlab là một công cụ hữu ích để xây dựng mô hình thực nghiệm từ dữ liệu đo lường.

2.2. Xác Định Các Thông Số Mô Hình Bằng Thực Nghiệm

Việc xác định các thông số của mô hình toán học bằng thực nghiệm là một bước quan trọng để đảm bảo độ chính xác của mô hình. Các thí nghiệm cần được thiết kế cẩn thận để thu thập dữ liệu đầy đủ và chính xác về quá trình gia nhiệt. Dữ liệu này sau đó được sử dụng để ước lượng các thông số của mô hình bằng các phương pháp thống kê và tối ưu hóa. Cần phải đánh giá độ tin cậy của mô hình bằng cách so sánh kết quả mô phỏng với dữ liệu thực nghiệm. Các phương pháp thực nghiệm giúp điều chỉnh các thông số của mô hình để phù hợp với thực tế.

III. Giải Pháp Thiết Kế Bộ Điều Khiển PID Trên PLC S7 200 Hướng Dẫn

Bộ điều khiển PID (Proportional-Integral-Derivative) là một giải pháp phổ biến để điều khiển hệ thống gia nhiệt. PID controller điều chỉnh công suất gia nhiệt dựa trên sai lệch giữa nhiệt độ thực tế và nhiệt độ mong muốn. Việc thiết kế bộ điều khiển PID trên PLC S7-200 đòi hỏi sự hiểu biết về cấu trúc và hoạt động của PLC, cũng như các phương pháp điều chỉnh tham số PID. Các tham số PID (Kp, Ki, Kd) cần được điều chỉnh sao cho hệ thống đạt được độ ổn định, độ chính xác và tốc độ đáp ứng mong muốn. Có nhiều phương pháp điều chỉnh tham số PID khác nhau, bao gồm phương pháp thử và sai, phương pháp Ziegler-Nichols và phương pháp tối ưu hóa. Việc sử dụng các công cụ mô phỏng như Matlab/Simulink giúp đánh giá hiệu quả của bộ điều khiển PID trước khi triển khai trên thực tế.

3.1. Lập Trình Thuật Toán Điều Khiển PID Trên PLC S7 200

Việc lập trình thuật toán điều khiển PID trên PLC S7-200 đòi hỏi sự hiểu biết về ngôn ngữ lập trình của PLC, cũng như cấu trúc và hoạt động của bộ điều khiển PID. Thuật toán PID cần được triển khai một cách hiệu quả để đảm bảo tốc độ xử lý và độ chính xác của hệ thống. PLC S7-200 cung cấp các hàm và khối chức năng hỗ trợ việc lập trình bộ điều khiển PID. Cần phải cấu hình các thông số của bộ điều khiển PID, như giá trị đặt, giá trị phản hồi, các tham số PID và các giới hạn đầu ra. Việc sử dụng Instruction Wizard PID giúp đơn giản hóa quá trình lập trình.

3.2. Phương Pháp Điều Chỉnh Tham Số PID Hiệu Quả

Việc điều chỉnh tham số PID là một bước quan trọng để đảm bảo hiệu quả của bộ điều khiển. Phương pháp Ziegler-Nichols là một phương pháp phổ biến để điều chỉnh tham số PID dựa trên đáp ứng quá độ của hệ thống. Phương pháp này bao gồm việc tăng dần tham số Kp cho đến khi hệ thống bắt đầu dao động, sau đó sử dụng các công thức để tính toán các tham số Ki và Kd. Các phương pháp tối ưu hóa có thể được sử dụng để tìm ra các tham số PID tối ưu, nhưng đòi hỏi nhiều thời gian và công sức hơn. Việc sử dụng các công cụ mô phỏng giúp đánh giá hiệu quả của các phương pháp điều chỉnh tham số PID khác nhau.

IV. Ứng Dụng Thực Nghiệm Điều Khiển Gia Nhiệt Với PLC S7 200 Kết Quả

Việc thực nghiệm điều khiển gia nhiệt với PLC S7-200 là một bước quan trọng để kiểm chứng hiệu quả của bộ điều khiển và đánh giá khả năng đáp ứng của hệ thống. Các thí nghiệm cần được thực hiện với nhiều tín hiệu đầu vào khác nhau, bao gồm tín hiệu bước nhảy, tín hiệu hình sin và tín hiệu ngẫu nhiên. Kết quả thực nghiệm cần được phân tích để đánh giá độ ổn định, độ chính xác và tốc độ đáp ứng của hệ thống. Cần phải so sánh kết quả thực nghiệm với kết quả mô phỏng để đánh giá độ tin cậy của mô hình toán học. Các thiết bị thực nghiệm cần được kết nối và cấu hình một cách chính xác để đảm bảo tính chính xác của kết quả.

4.1. Thiết Lập và Kết Nối Thiết Bị Thí Nghiệm Gia Nhiệt

Việc thiết lập và kết nối thiết bị thí nghiệm gia nhiệt đòi hỏi sự cẩn thận và chính xác. Các thiết bị cần được kết nối theo sơ đồ nguyên lý và cấu hình đúng cách. Cần phải kiểm tra kết nối và đảm bảo rằng tất cả các thiết bị hoạt động bình thường trước khi bắt đầu thí nghiệm. Các thiết bị bao gồm lò gia nhiệt, cảm biến nhiệt độ, PLC S7-200, module tương tự và máy tính. Việc sử dụng module mở rộng EM-235 giúp kết nối PLC với các cảm biến và thiết bị chấp hành.

4.2. Phân Tích Kết Quả Thực Nghiệm và Đánh Giá Hiệu Quả

Việc phân tích kết quả thực nghiệm là một bước quan trọng để đánh giá hiệu quả của bộ điều khiển PID. Các kết quả cần được so sánh với các chỉ tiêu chất lượng đã đặt ra, như độ ổn định, độ chính xác và tốc độ đáp ứng. Cần phải xác định các nguyên nhân gây ra sai lệch và đề xuất các giải pháp khắc phục. Việc sử dụng các công cụ phân tích dữ liệu giúp đánh giá hiệu quả của bộ điều khiển và tối ưu hóa các tham số PID.

V. Kết Luận Ưu Điểm và Hướng Phát Triển Nghiên Cứu PLC Gia Nhiệt

Nghiên cứu về điều khiển PLC cho hệ thống gia nhiệt đã chứng minh được tính hiệu quả và khả năng ứng dụng rộng rãi của công nghệ này. Việc sử dụng PLC giúp kiểm soát nhiệt độ chính xác, tối ưu hóa quá trình gia nhiệt và nâng cao hiệu suất sản xuất. Tuy nhiên, vẫn còn nhiều vấn đề cần được nghiên cứu và phát triển, như việc xây dựng các thuật toán điều khiển thông minh hơn, tích hợp các hệ thống giám sát và chẩn đoán từ xa, và áp dụng các công nghệ mới như Internet of Things (IoT) và Artificial Intelligence (AI). Nghiên cứu này cung cấp một nền tảng vững chắc cho các nghiên cứu tiếp theo về điều khiển PLC cho hệ thống gia nhiệt.

5.1. Tích Hợp IoT và AI Trong Điều Khiển Gia Nhiệt PLC

Việc tích hợp IoT và AI vào hệ thống điều khiển gia nhiệt PLC mang lại nhiều lợi ích, như khả năng giám sát và điều khiển từ xa, dự đoán và phòng ngừa sự cố, và tối ưu hóa quá trình gia nhiệt dựa trên dữ liệu thực tế. Các cảm biến IoT có thể thu thập dữ liệu về nhiệt độ, áp suất, độ ẩm và các thông số khác, và gửi dữ liệu này về trung tâm điều khiển. Các thuật toán AI có thể phân tích dữ liệu này để phát hiện các bất thường, dự đoán xu hướng và đưa ra các quyết định điều khiển tối ưu. Việc ứng dụng công nghệ IoT và AI giúp nâng cao hiệu quả và độ tin cậy của hệ thống điều khiển gia nhiệt.

5.2. Phát Triển Các Thuật Toán Điều Khiển Thông Minh Cho PLC

Việc phát triển các thuật toán điều khiển thông minh cho PLC là một hướng nghiên cứu quan trọng để nâng cao hiệu quả và độ tin cậy của hệ thống điều khiển gia nhiệt. Các thuật toán điều khiển thông minh, như điều khiển mờ (fuzzy logic) và điều khiển mạng nơ-ron (neural network), có khả năng xử lý các thông tin không chắc chắn và thích ứng với các thay đổi của môi trường. Các thuật toán này có thể được sử dụng để tối ưu hóa các tham số PID, dự đoán và bù nhiễu, và điều khiển hệ thống trong các điều kiện vận hành khác nhau. Việc sử dụng điều khiển mờ và mạng nơ-ron giúp tạo ra các hệ thống điều khiển linh hoạt và mạnh mẽ.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh công nghiệp hiện đại, việc điều khiển chính xác các thiết bị gia nhiệt đóng vai trò quan trọng trong nâng cao hiệu quả sản xuất và tiết kiệm năng lượng. Theo ước tính, các thiết bị gia nhiệt chiếm một phần lớn trong tiêu thụ điện năng công nghiệp, đặc biệt là trong các ngành luyện kim, chế biến thực phẩm và sản xuất vật liệu. Tuy nhiên, việc áp dụng các bộ điều khiển truyền thống chưa đáp ứng được yêu cầu về độ chính xác và tính linh hoạt trong điều khiển nhiệt độ. Đặc biệt, các bài toán điều khiển tương tự trong thực tế còn thiếu các công cụ thực hành và kiểm chứng thuật toán điều khiển phù hợp.

Luận văn tập trung nghiên cứu xây dựng bộ điều khiển sử dụng modul tương tự của PLC cho đối tượng gia nhiệt, nhằm phát triển một giải pháp điều khiển tự động hóa hiệu quả, dễ dàng tích hợp và vận hành trong môi trường công nghiệp. Mục tiêu cụ thể là thiết kế và kiểm chứng mô hình điều khiển cho thiết bị gia nhiệt dựa trên mô hình toán học thực nghiệm, đảm bảo các chỉ tiêu chất lượng về ổn định và đáp ứng nhanh của hệ thống. Nghiên cứu được thực hiện trong phạm vi thiết bị gia nhiệt lò điện trở tại phòng thí nghiệm Tự động hóa, Trường Đại học Kỹ thuật Công nghiệp Thái Nguyên, trong năm 2017.

Ý nghĩa của nghiên cứu thể hiện qua việc cung cấp tài liệu thực hành cho môn học điều khiển ghép nối PLC, đồng thời góp phần nâng cao hiệu quả điều khiển nhiệt độ trong các ứng dụng công nghiệp, giảm thiểu lãng phí năng lượng và tăng tuổi thọ thiết bị. Các chỉ số đánh giá hiệu quả điều khiển như độ quá điều chỉnh, thời gian quá độ và sai số ổn định được sử dụng làm metrics đánh giá chất lượng hệ thống.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu dựa trên hai lý thuyết chính: lý thuyết điều khiển tự động và lý thuyết nhận dạng mô hình thực nghiệm.

1. Lý thuyết điều khiển PID: Bộ điều khiển PID (Proportional-Integral-Derivative) là cấu trúc điều khiển phổ biến trong các hệ thống điều khiển phản hồi. Ba thành phần P, I, D tương ứng với khuếch đại tỷ lệ, tích phân và vi phân, giúp hệ thống đạt được độ ổn định, giảm sai số và tăng tốc độ phản ứng. Các tham số KP, TI, TD được xác định thông qua các phương pháp thực nghiệm như Kuhn, Ziegler-Nichols hoặc thiết kế miền tần số.

2. Lý thuyết nhận dạng mô hình thực nghiệm: Phương pháp này xây dựng mô hình toán học của đối tượng dựa trên dữ liệu thực nghiệm thu thập được từ hệ thống. Sử dụng công cụ System Identification Toolbox trong Matlab để nhận dạng mô hình hàm truyền của thiết bị gia nhiệt, mô hình được xác định là khâu quán tính bậc nhất với độ phù hợp đạt 95%.

Các khái niệm chính bao gồm: mô hình toán học hàm truyền, bộ điều khiển PID, modul tương tự của PLC, nhận dạng mô hình thực nghiệm, đặc tính quá độ hệ thống.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ thiết bị gia nhiệt lò điện trở tại phòng thí nghiệm Tự động hóa, Trường Đại học Kỹ thuật Công nghiệp Thái Nguyên. Dữ liệu gồm tín hiệu điện áp cấp cho dây đốt và nhiệt độ phản hồi của hệ thống, được ghi nhận với chu kỳ trích mẫu 200ms qua bo mạch Arduino UNO và chuyển lên Matlab/Simulink để xử lý.

Phương pháp phân tích bao gồm:

• Nhận dạng mô hình toán học bằng phương pháp thực nghiệm, sử dụng System Identification Toolbox để xây dựng hàm truyền mô tả đối tượng.
• Tổng hợp bộ điều khiển PID dựa trên mô hình nhận dạng, áp dụng các phương pháp Kuhn, Ziegler-Nichols và thiết kế miền tần số (phương pháp modul tối ưu).
• Mô phỏng kiểm chứng thuật toán điều khiển trên Matlab-Simulink.
• Lập trình và thực nghiệm bộ điều khiển PID sử dụng modul tương tự mở rộng của PLC S7-200.

Timeline nghiên cứu kéo dài trong năm 2017, bao gồm các giai đoạn thu thập dữ liệu, nhận dạng mô hình, tổng hợp bộ điều khiển, mô phỏng và thực nghiệm.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Mô hình toán học đối tượng gia nhiệt: Qua nhận dạng thực nghiệm, mô hình hàm truyền của lò điện trở được xác định là khâu quán tính bậc nhất với hàm truyền
   [ G(s) = \frac{4.51}{s + 4.51} ] và độ phù hợp với dữ liệu thực tế đạt 95%. Đây là cơ sở để thiết kế bộ điều khiển phù hợp.

2. Tổng hợp bộ điều khiển PID:

• Phương pháp Kuhn xác định tham số bộ điều khiển với hệ số tỷ lệ (K_P = 0.012), cho hệ thống có thời gian quá độ khoảng 632 giây, không có hiện tượng quá điều chỉnh nhưng thời gian đáp ứng còn dài.
• Phương pháp Ziegler-Nichols cho kết quả bộ điều khiển với hệ số (K_P = 0.0125), tuy nhiên hệ thống dao động với độ quá điều chỉnh khoảng 63% và thời gian quá độ lớn, không đáp ứng yêu cầu ổn định.
• Phương pháp modul tối ưu thiết kế bộ điều khiển PI cho hệ thống đạt độ quá điều chỉnh chỉ khoảng 4% và thời gian quá độ rất ngắn, tuy nhiên tín hiệu điều khiển có biên độ lớn (khoảng 120V), cần cân nhắc trong thực tế vận hành.

3. Thực nghiệm bộ điều khiển trên PLC S7-200: Việc lập trình thuật toán PID trên modul tương tự của PLC S7-200 được thực hiện thành công, cho phép điều khiển nhiệt độ lò gia nhiệt ổn định, đáp ứng nhanh với tín hiệu đặt và có khả năng chống nhiễu tốt.

Thảo luận kết quả

Kết quả nhận dạng mô hình cho thấy mô hình khâu quán tính bậc nhất là phù hợp với đặc tính vật lý của lò điện trở, giúp đơn giản hóa việc thiết kế bộ điều khiển. So sánh các phương pháp tổng hợp PID, phương pháp modul tối ưu vượt trội về mặt chất lượng điều khiển với độ quá điều chỉnh thấp và thời gian đáp ứng nhanh, phù hợp với yêu cầu công nghiệp hiện đại.

Tuy nhiên, tín hiệu điều khiển lớn có thể gây quá tải thiết bị hoặc hao mòn nhanh, do đó cần điều chỉnh tham số hoặc bổ sung bộ giới hạn tín hiệu trong thực tế. Kết quả thực nghiệm trên PLC S7-200 chứng minh tính khả thi của việc ứng dụng modul tương tự trong điều khiển gia nhiệt, mở rộng khả năng thực hành và ứng dụng trong đào tạo cũng như sản xuất.

Dữ liệu có thể được trình bày qua biểu đồ đáp ứng nhiệt độ theo thời gian, biểu đồ tín hiệu điều khiển và bảng so sánh các tham số bộ điều khiển theo từng phương pháp, giúp minh họa rõ ràng hiệu quả và hạn chế của từng giải pháp.

Đề xuất và khuyến nghị

1. Triển khai áp dụng bộ điều khiển PID sử dụng modul tương tự PLC trong các hệ thống gia nhiệt công nghiệp nhằm nâng cao độ chính xác và ổn định điều khiển nhiệt độ, giảm thiểu sai số và tiết kiệm năng lượng. Thời gian thực hiện dự kiến 6-12 tháng, do các đơn vị kỹ thuật tự động hóa đảm nhận.

2. Phát triển tài liệu thực hành và đào tạo chuyên sâu về lập trình PLC với modul tương tự cho sinh viên và kỹ sư, giúp nâng cao kỹ năng thực tế và khả năng ứng dụng công nghệ tự động hóa trong sản xuất. Thời gian triển khai trong năm học tiếp theo.

3. Nghiên cứu tối ưu tham số bộ điều khiển PID để giảm biên độ tín hiệu điều khiển, tránh quá tải thiết bị và tăng tuổi thọ thiết bị gia nhiệt. Có thể kết hợp với các thuật toán điều khiển thích nghi hoặc điều khiển mờ. Thời gian nghiên cứu 12-18 tháng, do các nhóm nghiên cứu chuyên sâu thực hiện.

4. Mở rộng nghiên cứu áp dụng bộ điều khiển cho các loại thiết bị gia nhiệt khác như lò cảm ứng, lò hồ quang, nhằm đa dạng hóa ứng dụng và nâng cao hiệu quả điều khiển trong các ngành công nghiệp khác nhau. Thời gian thực hiện 1-2 năm, phối hợp giữa các viện nghiên cứu và doanh nghiệp.

Đối tượng nên tham khảo luận văn

1. Sinh viên và giảng viên ngành Kỹ thuật điều khiển và Tự động hóa: Luận văn cung cấp kiến thức thực tiễn về xây dựng mô hình và thiết kế bộ điều khiển PID sử dụng PLC, hỗ trợ giảng dạy và học tập chuyên sâu.

2. Kỹ sư tự động hóa và kỹ thuật viên vận hành hệ thống gia nhiệt: Tài liệu giúp hiểu rõ về nguyên lý điều khiển, cách lập trình và vận hành bộ điều khiển PID trên PLC, nâng cao hiệu quả công việc thực tế.

3. Nhà nghiên cứu và phát triển trong lĩnh vực điều khiển công nghiệp: Cung cấp cơ sở lý thuyết và phương pháp thực nghiệm để phát triển các giải pháp điều khiển mới, tối ưu hóa hệ thống gia nhiệt.

4. Doanh nghiệp sản xuất và chế tạo thiết bị tự động hóa: Tham khảo để ứng dụng công nghệ điều khiển PLC với modul tương tự vào sản phẩm, nâng cao tính cạnh tranh và chất lượng sản phẩm.

Câu hỏi thường gặp

1. Tại sao cần xây dựng mô hình toán học cho đối tượng gia nhiệt?
   Mô hình toán học giúp hiểu rõ đặc tính động học của thiết bị, từ đó thiết kế bộ điều khiển phù hợp để đạt hiệu quả điều khiển cao, giảm sai số và tăng độ ổn định.

2. Phương pháp nhận dạng mô hình thực nghiệm có ưu điểm gì?
   Phương pháp này dựa trên dữ liệu thực tế, không yêu cầu hiểu biết chi tiết về cấu trúc vật lý, giúp xây dựng mô hình chính xác phù hợp với điều kiện vận hành thực tế.

3. Lý do chọn bộ điều khiển PID cho hệ thống gia nhiệt?
   Bộ điều khiển PID đơn giản, dễ thiết kế và hiệu quả trong điều khiển các hệ thống có đặc tính động học như lò điện trở, giúp cân bằng giữa độ ổn định và tốc độ đáp ứng.

4. Tại sao sử dụng modul tương tự của PLC trong điều khiển?
   Modul tương tự mở rộng khả năng xử lý tín hiệu analog, cho phép điều khiển chính xác các thiết bị có tín hiệu tương tự như cảm biến nhiệt độ, tăng tính linh hoạt và ứng dụng thực tế của PLC.

5. Các phương pháp tổng hợp PID nào được áp dụng và ưu nhược điểm?
   Phương pháp Kuhn đơn giản nhưng thời gian đáp ứng dài; Ziegler-Nichols dễ áp dụng nhưng có thể gây dao động; modul tối ưu cho chất lượng điều khiển tốt nhất nhưng tín hiệu điều khiển lớn, cần điều chỉnh thêm.

Kết luận

• Đã xây dựng thành công mô hình toán học khâu quán tính bậc nhất cho đối tượng gia nhiệt lò điện trở với độ phù hợp 95%.
• Tổng hợp và so sánh các phương pháp thiết kế bộ điều khiển PID, trong đó phương pháp modul tối ưu cho kết quả điều khiển tốt nhất về độ ổn định và thời gian đáp ứng.
• Thực nghiệm lập trình bộ điều khiển PID trên modul tương tự của PLC S7-200 chứng minh tính khả thi và hiệu quả ứng dụng trong thực tế.
• Đề xuất các giải pháp triển khai ứng dụng và nghiên cứu mở rộng nhằm nâng cao hiệu quả điều khiển và đào tạo chuyên ngành.
• Khuyến khích các đối tượng liên quan như sinh viên, kỹ sư và doanh nghiệp tham khảo để phát triển và ứng dụng công nghệ điều khiển tự động hóa trong ngành gia nhiệt.

Tiếp theo, nghiên cứu sẽ tập trung vào tối ưu tham số điều khiển và mở rộng ứng dụng cho các loại thiết bị gia nhiệt khác. Độc giả và các nhà nghiên cứu được khuyến khích áp dụng và phát triển thêm dựa trên nền tảng này để nâng cao hiệu quả công nghiệp và đào tạo.

Trích đoạn nội dung tài liệu

CHƯƠNG 1 XÂY DỰNG MÔ HÌNH TOÁN HỌC CHO ĐỐI TƯỢNG GIA NHIỆT 1. Tổng quan về thiết bị gia nhiệt 1. Khái niệm Trong đời sống cũng như sản xuất, yêu cầu về sử dụng nhiệt năng rất lớn. Trong các ngành công nghiệp khác nhau, nhiệt năng dùng để nung, sấy, nhiệt luyện, nấu chảy.

Nguồn nhiệt năng này được chuyển từ điện năng qua các lò điện là phổ biến vì nó rất thuận tiện, dễ tự động hoá điều chỉnh nhiệt độ trong lò. Trong sinh hoạt đời sống, nhiệt năng chủ yếu để đun, nấu, nướng, sưởi. Nguồn nhiệt năng cũng được chuyển từ điện năng qua các thiết bị điện như bàn là điện, bếp điện, nồi cơm điện, bình nóng lạnh. Đây là nguồn năng lượng sạch, không gây nên khói, bụi, không ảnh hưởng tới môi trường, sử dụng thuận tiện, dễ dàng.

Việc biến đổi điện năng thành nhiệt năng có nhiều cách: nhờ hiệu ứng Juole (lò điện trở, bếp điện), nhờ phóng điện hồ quang (lò hồ quang, hàn điện), nhờ tác dụng nhiệt của dòng điện xoáy Foucault thông qua hiện tượng cảm ứng điện từ (bếp từ). Các thiết bị gia nhiệt dùng trong sinh hoạt trừ lò vi sóng và bếp từ, còn hầu hết dùng dây điện trở như bàn là, bếp điện, nồi cơm điện, siêu điện, bình nóng lạnh. Những dây điện trở sử dụng thường là hợp kim Nikel-Crôm có điện trở suất ρ = 1,1 Ωmm2/m, nhiệt độ làm việc đến 11000C. Các dây điện trở dùng để chế tạo các dụng cụ sinh hoạt thường được đặt trong ống kín, trong ống chèn chặt bằng chất chịu nhiệt, dẫn nhiệt và cách điện với vỏ ống.

Việc đặt dây điện trở trong ống kín sẽ tránh hơi ẩm và ôxy lọt vào, giảm được sự ôxy hoá, tăng độ bền và tuổi thọ cho thiết bị gia nhiệt. Các phương pháp gia nhiệt a. Gia nhiệt bằng cảm ứng Phương pháp cảm ứng dựa trên định luật cảm ứng điện từ Faraday: khi cho dòng điện đi qua cuộn cảm thì điện năng được biến thành năng lượng từ trường biến thiên. Khi đặt khối kim loại vào trong từ trường biến thiên đó, trong khối kim loại sẽ xuất hiện dòng điện cảm ứng - dòng điện xoáy (dòng Foucault).

Nhiệt năng của dòng điện xoáy sẽ nung nóng khối kim loại. Nguyên lý làm việc của lò cảm ứng được biểu diễn trên (Hình 1. 1) a - lò cảm ứng có mạch từ b - lò cảm ứng không có mạch từ Hình 1. 1 Nguyên lý làm việc của lò cảm ứng Trong đó: 1.

Vòng cảm ứng 2. Tường lò bằng vật liệu chịu nhiệt 2 b. Gia nhiệt bằng lò hồ quang điện Phương pháp hồ quang điện dựa vào ngọn lửa hồ quang điện. Hồ quang điện là một trong những hiện tượng phóng điện qua chất khí.

Trong điều kiện bình thường thì chất khí không dẫn điện, nhưng nếu ion hoá khí và dưới tác dụng của điện trường thì khí sẽ dẫn điện. Khi hai điện cực tiếp cận nhau thì giữa chúng sẽ xuất hiện ngọn lửa hồ quang. Người ta lợi dụng nhiệt năng của ngọn lửa hồ quang này để gia công cho vật nung hoặc nấu chảy. Nguyên lý làm việc của hồ quang điện được biểu diễn trên (Hình 1.

2) a - lò hồ quang trực tiếp b - lò hồ quang gián tiếp Hình 1. 2 Nguyên lý làm việc của lò quang điện Trong đó: 1. Ngọn lửa hồ quang 3. Vật gia nhiệt (kim loại) 4.

Lò điện trở Lò điện trở là thiết bị biến đổi điện năng thành nhiệt năng, dùng trong công nghệ nung nóng, nấu chảy vật liệu. Lò điện trở được dùng rất phổ biến trong nhiều ngành công nghiệp. Trong luận văn này, tác giả tập trung phân tích về thiết bị gia nhiệt bằng lò điện trở. - Nguyên lý làm việc: Phương pháp gia nhiệt bằng điện trở dựa trên định luật Joule -Lence: khi cho dòng điện chạy qua dây dẫn, thì trên dây dẫn toả ra một nhiệt lượng, nhiệt lượng này được tính theo biểu thức (1.

Sơ đồ nguyên lý làm việc của lò điện trở thể hiện trên (Hình 1. 3 Nguyên lý làm việc của lò điện trở.1) Trong đó: Q – Nhiệt lượng (J) I – Cường độ dòng điện (A) R – Điện trở (Ω) t – Thời gian (s) 4 a - đốt nóng trực tiếp b - đốt nóng gián tiếp Hình 1. 3 Nguyên lý làm việc của lò điện trở Trong đó: 1. Vật liệu được nung nóng trực tiếp 2.

Đầu cấp điện 5. Vật liệu được nung nóng gián tiếp - Phân loại: Phân loại theo phương pháp toả nhiệt: + Lò điện trở tác dụng trực tiếp: lò điện trở tác dụng trực tiếp là lò điện trở mà vật nung được nung nóng trực tiếp bằng dòng điện chạy qua nó. Đặc điểm của lò này là tốc độ nung nhanh, cấu trúc lò đơn giản. Để đảm bảo nung đều thì vật nung có tiết diện như nhau theo suốt chiều dài của vật.

5 + Lò điện trở tác dụng gián tiếp là lò điện trở mà nhiệt năng toả ra ở dây điện trở (dây đốt). Sau đó, dây đốt sẽ truyền nhiệt cho vật nung bằng bức xạ, đối lưu hoặc dẫn nhiệt. Phân loại theo nhiệt độ làm việc: + Lò nhiệt độ thấp có nhiệt độ làm việc của lò dưới 650oC. + Lò nhiệt trung bình có nhiệt độ làm việc của lò từ 650oC đến 1200oC.

+ Lò nhiệt độ cao có nhiệt độ làm việc của lò trên 1200oC. Phân loại theo nơi sử dụng: + Lò dùng trong công nghiệp. + Lò dùng trong phòng thí nghiệm. + Lò dùng trong gia đình.

Phân loại theo đặc tính làm việc: + Lò làm việc liên tục. + Lò làm việc gián đoạn. + Lò làm việc liên tục được cấp điện liên tục và nhiệt độ giữ ổn định ở một giá trị nào đó sau quá trình khởi động. Khi khống chế nhiệt độ bằng cách đóng cắt nguồn thì nhiệt độ sẽ dao động quanh giá trị nhiệt độ ổn định.

Phân loại theo kết cấu lò: lò buồng, lò giếng, lò chụp, lò bể, … Phân loại theo mục đích sử dụng: lò tôi, lò ram, lò ủ, lò nung, … - Yêu cầu đối với vật liệu làm dây đốt: Trong lò điện trở, dây đốt là phần tử chính biến đổi điện năng thành nhiệt năng thông qua hiệu ứng Joule. Dây đốt cần phải làm từ các vật liệu thoả mãn các yêu cầu sau: 6 + Chịu được nhiệt độ cao + Độ bền cơ khí cao + Có điện trở suất lớn (vì điện trở suất nhỏ sẽ dẫn đến dây dài, khó bố trí trong lò hoặc tiết diện dây phải nhỏ, không bền) + Hệ số nhiệt điện trở nhỏ (vì điện trở sẽ ít thay đổi theo nhiệt độ, đảm bảo công suất lò) + Chậm già hóa (tức dây đốt ít bị biến đổi theo thời gian, do đó đảm bảo tuổi thọ của lò) - Vật liệu làm dây điện trở: Dây điện trở bằng hợp kim: + Hợp kim Crôm - Niken (Nicrôm): hợp kim này có độ bền cơ học cao vì có lớp màng Oxit Crôm (Cr2O3) bảo vệ, dẻo, dễ gia công, điện trở suất lớn, hệ số nhiệt điện trở bé, sử dụng với lò có nhiệt độ làm việc dưới 1200oC. + Hợp kim Crôm - Nhôm (Fexran) có các đặc điểm như hợp kim Nicrôm nhưng có nhược điểm là giòn, khó gia công, độ bền cơ học kém trong môi trường nhiệt độ cao. Dây điện trở bằng kim loại: Thường dùng những kim loại có nhiệt độ nóng chảy cao: Molipden (Mo), Tantan (Ta) và Wonfram (W) dùng cho các lò điện trở chân không hoặc lò điện trở có khí bảo vệ.

Điện trở nung nóng bằng vật liệu phi kim loại: + Vật liệu Cacbuarun (SiC) chịu được nhiệt độ cao tới 14500C, thường dùng cho lò điện trở có nhiệt độ cao, dùng để tôi dụng cụ cắt gọt. 7 + Cripton là hỗn hợp của graphic, cacbuarun và đất sét, chúng được chế tạo dưới dạng hạt có đường kính 2-3mm, thường dùng cho lò điện trở trong phòng thí nghiệm yêu cầu nhiệt độ lên đến 18000C. - Các loại lò điện trở thông dụng: Theo chế độ nung, lò điện trở được phân thành hai nhóm chính: Lò nung theo chu kỳ, Lò nung nóng liên tục. Lò nung theo chu kỳ: a – lò buồng b - lò giếng c - lò đẩy Hình 1.

4 Các loại lò điện trở + Lò buồng thường dùng để nhiệt luyện kim loại (thường hoá, ủ, thấm than v. Lò buồng được chế tạo với cấp công suất từ 25kW đến 75kW. Lò buồng 8 dùng để tôi dụng cụ có nhiệt độ làm việc tới 1350°C, dùng dây điện trở bằng các thanh nung cacbuarun. + Lò giếng thường dùng đế tôi kim loại và nhiệt luyện kim loại.

Buồng lò có dạng hình trụ tròn được chôn sâu trong lòng đất có nắp đậy. Lò giếng được chế tạo với cấp công suất từ 30 ÷ 75kW. + Lò đẩy có buồng kích thước chữ nhật dài. Các chi tiết cần nung được đặt lên giá và tôi theo từng mẻ.

Giá đỡ chi tiết được đưa vào buồng lò theo đường ray bằng một bộ đẩy dùng kích thuỷ lực hoặc kích khí nén. Lò nung nóng liên tục: + Lò băng: buồng lò có tiết diện chữ nhật dài, có băng tải chuyển động liên tục trong buồng lò. Chi tiết cần gia nhiệt được sắp xếp trên băng tải. Lò băng thường dùng để sấy chai, lọ trong công nghiệp chế biến thực phẩm.

+ Lò quay thường dùng để nhiệt luyện các chi tiết có kích thước nhỏ (bi, con lăn, vòng bi), các chi tiết cần gia nhiệt được bỏ trong thùng, trong quá trình nung nóng, thùng quay liên tục nhờ một hệ thống truyền động điện. Một số loại cảm biến nhiệt độ a. Nhiệt kế thuỷ ngân: chiều cao của cột thuỷ ngân tỷ lệ thuận với nhiệt độ của lò. 5 Cấu tạo của cảm biến nhiệt độ loại nhiệt kế thủy ngân Trong đó: 1.

Điện cực tĩnh, có thể dịch chuyển được nhờ nam châm vĩnh cửu 2. Thuỷ ngân đóng vai trò như một cực động 3. Vỏ thuỷ tinh Như vậy, điện cực 1 và 2 tạo thành một cặp tiếp điểm. Khi nhiệt độ trong lò nhỏ hơn trị số nhiệt độ đặt, tiếp điểm 1-2 hở, còn khi nhiệt độ của lò bằng hoặc lớn hơn nhiệt độ đặt, tiếp điểm 1-2 kín.

Việc thay đổi trị số nhiệt độ đặt thực hiện bằng cách dịch chuyển điện cực tĩnh 1. - Ưu điểm: Cấu tạo đơn giản, cùng một lúc thực hiện ba chức năng: cảm biến, khâu chấp hành và chỉ thị nhiệt độ. - Nhược điểm: Chỉ dùng được đối với lò điện nhiệt độ thấp (t°< 650°C), độ nhạy không cao do quán tính nhiệt của thuỷ ngân lỏng lớn. Nhiệt điện trở (RN): Trị số điện trở của nhiệt điện trở thay đổi theo nhiệt độ theo biểu thức sau: 𝑅𝑅𝑁 = 𝑅𝑅𝑁𝑂 (1 + 𝛼𝑡 0 ) (1.
