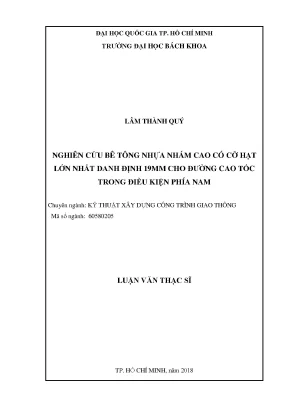

Nghiên Cứu Bê Tông Nhựa Nhám Cao Có Cỡ Hạt Lớn Nhất 19mm Cho Đường Cao Tốc Trong Điều Kiện Phía Nam

Luận văn thạc sĩ kỹ thuật nghiên cứu kỹ thuật xây dựng nghiên cứu bê tông nhựa nhám cao có cỡ hạt lớn nhất danh định 19mm cho đường cao, khảo sát thực trạng, phân tích nguyên

• Tác giả: Lâm Thành Quý
• Người hướng dẫn: TS. Nguyễn Mạnh Tuấn
• Trường học: Đại học Bách Khoa - ĐHQG TP. Hồ Chí Minh
• Chuyên ngành: Kỹ thuật xây dựng công trình giao thông
• Đề tài: Nghiên Cứu Bê Tông Nhựa Nhám Cao 19mm Cho Đường Cao Tốc Tại Miền Nam Việt Nam
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2018
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• LỜI CẢM ƠN
• TÓM TẮT LUẬN VĂN
• ABSTRACT
• LỜI CAM ĐOAN
• DANH MỤC BẢNG
• DANH MỤC HÌNH ẢNH
• 1. CHƯƠNG 1: MỞ ĐẦU
• 1.1. TÍNH CẤP THIẾT CỦA ĐỀ TÀI
• 1.2. MỤC TIÊU NGHIÊN CỨU
• 1.3. ĐỐI TƯỢNG VÀ PHẠM VI NGHIÊN CỨU
• 1.4. Ý NGHĨA CỦA ĐỀ TÀI
• 1.5. NỘI DUNG NGHIÊN CỨU
• 2. CHƯƠNG 2: NGHIÊN CỨU TỔNG QUAN
• 2.1. GIỚI THIỆU CHUNG VỀ BÊ TÔNG NHỰA TẠO NHÁM
• 2.1.1. Yêu cầu vật liệu
• 2.1.2. Ưu điểm của vật liệu bê tông nhựa tạo nhám
• 2.2. TỔNG QUAN VỀ BÊ TÔNG NHỰA TẠO NHÁM
• 2.2.1. Trên thế giới
• 3. CHƯƠNG 3: THIẾT KẾ CẤP PHỐI BÊ TÔNG NHỰA NHÁM CAO
• 3.1. ĐƯỜNG CONG CẤP PHỐI THIẾT KẾ
• 3.2. LỰA CHỌN VẬT LIỆU CHO THIẾT KẾ HỖN HỢP
• 3.3. THIẾT KẾ THÀNH PHẦN HỖN HỢP BÊ TÔNG NHỰA NHÁM CAO THEO PHƯƠNG PHÁP MARSHALL
• 3.3.1. Trang thiết bị thí nghiệm
• 3.3.2. Trình tự thiết kế hỗn hợp theo phương pháp Marshall
• 3.3.3. Chuẩn bị mẫu hỗn hợp cốt liệu để đúc mẫu Marshall
• 3.3.4. Trộn cốt liệu với nhựa đường, đầm mẫu Marshall
• 3.3.5. Thí nghiệm và tính toán các chỉ tiêu đặc tính thể tích của hỗn hợp BTN
• 3.3.6. Thí nghiệm xác định độ ổn định, độ dẻo của các mẫu Marshall
• 3.3.7. Lựa chọn hàm lượng nhựa tối ưu
• 4. CHƯƠNG 4: SO SÁNH ĐÁNH GIÁ CHẤT LƯỢNG CÁC LOẠI CẤP PHỐI BÊ TÔNG NHỰA NHÁM CAO
• 4.1. THÍ NGHIỆM MÔ ĐUN ĐÀN HỒI VẬT LIỆU
• 4.2. THÍ NGHIỆM CƯỜNG ĐỘ CHỊU KÉO GIÁN TIẾP (ÉP CHẺ)
• 4.3. THÍ NGHIỆM ỔN ĐỊNH MARSHALL
• 4.4. THÍ NGHIỆM XÁC ĐỊNH HỆ SỐ THẤM
• 4.5. THÍ NGHIỆM XÁC ĐỊNH ĐỘ MÀI MÒN CANTABRO
• 4.6. THÍ NGHIỆM ĐỘ NHÁM MẶT ĐƯỜNG BẰNG CON LẮC ANH
• 4.7. THÍ NGHIỆM ĐỘ NHÁM BẰNG PHƯƠNG PHÁP RẮC CÁT
• 4.8. TỔNG HỢP CHỈ TIÊU CƠ LÝ CỦA CẤP PHỐI ĐỀ XUẤT NGHIÊN CỨU VÀ HAI CẤP PHỐI ĐỐI CHỨNG
• 5. CHƯƠNG 5: KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Bê Tông Nhựa Nhám Cho Đường Cao Tốc 55 ký tự

Bê tông nhựa nhám cấp phối hở, còn được gọi với nhiều tên khác nhau như Porous Asphalt (PA), Porous Friction Course (PFC), Open Graded Asphalt Concrete (OGAC), Open Graded Friction Course (OGFC), Porous European Mix (PEMs). Tại Việt Nam, theo 22TCN345-06, nó được gọi là bê tông nhựa nhám cao (BTNNC). Bê tông nhựa nhám có độ rỗng dư cao, được chế tạo từ cốt liệu chất lượng tốt và nhựa đường cải tiến, tạo ra độ nhám cao, tăng khả năng kháng trượt, giảm ồn. Lớp mặt bê tông nhựa nhám rải trên lớp bê tông nhựa chặt là một ứng dụng phổ biến. Độ rỗng lớn của bê tông nhựa nhám cho phép nước mưa thấm nhanh, giảm nguy cơ đọng nước trên mặt đường.

1.1. Khái Niệm và Phân Loại Bê Tông Nhựa Nhám

Bê tông nhựa nhám, hay còn gọi là bê tông nhựa cấp phối hở, có đặc điểm cấu trúc khung dạng vĩ mô. Hỗn hợp bao gồm các hạt cốt liệu lớn đồng dạng, ít hoặc không có hạt cốt liệu nhỏ và bột khoáng. Mục đích chính là tạo ra độ rỗng dư cao, đảm bảo đặc tính nhám và khả năng thoát nước vượt trội so với bê tông nhựa thông thường. Việc phân loại có thể dựa trên kích cỡ hạt lớn nhất danh định, thành phần vật liệu hoặc mục đích sử dụng.

1.2. Ưu Điểm Vượt Trội Của Bê Tông Nhựa Nhám

Bê tông nhựa nhám mang lại nhiều lợi ích quan trọng. Nó giảm thiểu sự bắn nước và bụi nước, cũng như nguy cơ trượt trên mặt đường ẩm ướt. Nhờ cấu trúc rỗng, nước dễ dàng thấm qua, tạo ra các kênh thoát nước hiệu quả. Khả năng quan sát và tâm lý an toàn cho người lái xe được cải thiện đáng kể khi trời mưa. Đồng thời, nó còn giảm sự phản chiếu ánh sáng và độ chói đèn pha.

II. Vấn Đề An Toàn Giao Thông và Vai Trò của Bê Tông Nhựa 56 ký tự

Trong điều kiện thời tiết khắc nghiệt, đặc biệt là mưa lớn, mặt đường trơn trượt là một trong những nguyên nhân chính gây ra tai nạn giao thông. Việc sử dụng bê tông nhựa nhám là một giải pháp hiệu quả để cải thiện an toàn giao thông trên đường cao tốc. Độ nhám cao của bề mặt đường giúp tăng cường ma sát giữa bánh xe và mặt đường, giảm thiểu nguy cơ mất lái và trượt bánh. Nghiên cứu cho thấy rằng bê tông nhựa nhám có thể giảm thiểu đáng kể số lượng tai nạn giao thông liên quan đến thời tiết.

2.1. Ảnh Hưởng Của Thời Tiết Đến Độ Bền Bê Tông Nhựa

Thời tiết có ảnh hưởng lớn đến độ bền của bê tông nhựa. Nhiệt độ cao có thể gây ra hiện tượng lún vệt bánh xe, trong khi nhiệt độ thấp có thể dẫn đến nứt vỡ. Nước xâm nhập vào các lỗ rỗng của bê tông nhựa cũng có thể gây ra hư hỏng do chu kỳ đóng băng-tan băng. Bê tông nhựa nhám với khả năng thoát nước tốt hơn có thể giảm thiểu tác động của nước và tăng tuổi thọ mặt đường.

2.2. Tiêu Chuẩn An Toàn Giao Thông Cho Đường Cao Tốc

Các tiêu chuẩn an toàn giao thông cho đường cao tốc ngày càng được chú trọng. Độ nhám mặt đường, khả năng thoát nước, và tầm nhìn trong điều kiện thời tiết xấu là những yếu tố quan trọng. Bê tông nhựa nhám đáp ứng tốt các yêu cầu này, góp phần nâng cao tiêu chuẩn an toàn giao thông cho đường cao tốc.

III. Phương Pháp Nghiên Cứu Bê Tông Nhựa Nhám 19mm cho Đường Cao Tốc 58 ký tự

Nghiên cứu này tập trung vào việc đánh giá khả năng ứng dụng của bê tông nhựa nhám cao có đường kính cỡ hạt lớn nhất danh định 19mm. Các mẫu được chế tạo theo phương pháp Marshall và được đánh giá các chỉ tiêu cơ lý tuân theo 22 TCN 345-06. Nghiên cứu kết hợp lý thuyết và thực nghiệm, bao gồm nghiên cứu các tính chất kỹ thuật của vật liệu bê tông nhựa và thực hiện các thí nghiệm trong phòng thí nghiệm.

3.1. Thiết Kế Cấp Phối Bê Tông Nhựa Nhám Cao 19mm

Việc thiết kế cấp phối bê tông nhựa nhám cao với cỡ hạt lớn nhất danh định 19mm đòi hỏi sự cân nhắc kỹ lưỡng về thành phần cốt liệu, hàm lượng nhựa đường, và phụ gia (nếu có). Mục tiêu là tạo ra một hỗn hợp có độ rỗng dư cao, độ nhám bề mặt tốt, và khả năng chịu tải trọng giao thông lớn. Các thí nghiệm trong phòng thí nghiệm sẽ được sử dụng để đánh giá hiệu quả của các cấp phối khác nhau.

3.2. Thí Nghiệm Đánh Giá Chất Lượng Bê Tông Nhựa Nhám

Các thí nghiệm trong phòng thí nghiệm đóng vai trò quan trọng trong việc đánh giá chất lượng của bê tông nhựa nhám. Các thí nghiệm thường được thực hiện bao gồm thí nghiệm độ ổn định Marshall, thí nghiệm Cantabro, thí nghiệm xác định cường độ chịu kéo gián tiếp, thí nghiệm mô đun đàn hồi, thí nghiệm độ nhám bằng con lắc Anh, thí nghiệm độ nhám bằng phương pháp rắc cát, và thí nghiệm hệ số thấm.

3.3. Vật Liệu Sử Dụng Trong Nghiên Cứu Bê Tông Nhựa Nhám

Vật liệu sử dụng trong nghiên cứu bao gồm cốt liệu thô, cốt liệu mịn, nhựa đường và bột khoáng. Yêu cầu kỹ thuật đối với vật liệu cốt liệu bao gồm độ sạch, độ cứng, và khả năng chống mài mòn. Nhựa đường cải tiến thường được sử dụng để tăng cường độ bền và khả năng chịu nhiệt của bê tông nhựa nhám. Bột khoáng có tác dụng làm tăng độ ổn định của hỗn hợp.

IV. Kết Quả Nghiên Cứu Bê Tông Nhựa Nhám 19mm Thực Tế 55 ký tự

Kết quả nghiên cứu cho thấy rằng bê tông nhựa nhám với cỡ hạt lớn nhất danh định 19mm có những ưu điểm nhất định so với các loại bê tông nhựa nhám thông thường. Độ ổn định Marshall và cường độ chịu nén gián tiếp thường cao hơn. Tuy nhiên, độ nhám mặt đường có thể cần được cải thiện. Nghiên cứu cũng chỉ ra rằng việc lựa chọn đúng loại cốt liệu và nhựa đường là yếu tố quan trọng để đảm bảo chất lượng của bê tông nhựa nhám.

4.1. So Sánh Cấp Phối Bê Tông Nhựa Nhám 19mm và 12.5mm

So sánh giữa bê tông nhựa nhám 19mm và 12.5mm cho thấy sự khác biệt về khả năng thoát nước, độ nhám, và cường độ. Cấp phối 19mm thường có khả năng thoát nước tốt hơn, nhưng cấp phối 12.5mm có thể đạt được độ nhám cao hơn. Lựa chọn cấp phối phù hợp phụ thuộc vào yêu cầu cụ thể của từng dự án.

4.2. Đánh Giá Độ Bền và Tuổi Thọ Bê Tông Nhựa Nhám

Độ bền và tuổi thọ của bê tông nhựa nhám phụ thuộc vào nhiều yếu tố, bao gồm chất lượng vật liệu, quy trình thi công, và điều kiện khai thác. Việc bảo trì định kỳ, chẳng hạn như trám vá các vết nứt và làm sạch bề mặt, có thể kéo dài tuổi thọ của bê tông nhựa nhám.

V. Ứng Dụng Bê Tông Nhựa Nhám Cho Đường Cao Tốc Miền Nam 59 ký tự

Điều kiện khí hậu tại miền Nam Việt Nam, với lượng mưa lớn và nhiệt độ cao, đặt ra những thách thức đặc biệt cho việc xây dựng và bảo trì đường cao tốc. Bê tông nhựa nhám với khả năng thoát nước tốt và khả năng chống trượt cao là một giải pháp phù hợp để cải thiện an toàn giao thông và kéo dài tuổi thọ của mặt đường. Tuy nhiên, cần có những nghiên cứu cụ thể để điều chỉnh cấp phối và quy trình thi công cho phù hợp với điều kiện địa phương.

5.1. Kinh Nghiệm Thi Công Bê Tông Nhựa Nhám Tại Miền Nam

Kinh nghiệm thi công bê tông nhựa nhám tại miền Nam cho thấy sự quan trọng của việc kiểm soát chặt chẽ chất lượng vật liệu và quy trình thi công. Đặc biệt, cần chú ý đến việc đảm bảo độ đồng đều của hỗn hợp, độ chặt của lớp đường, và khả năng thoát nước của bề mặt.

5.2. Dự Án Đường Cao Tốc Sử Dụng Bê Tông Nhựa Nhám Tại Miền Nam

Một số dự án đường cao tốc tại miền Nam đã sử dụng bê tông nhựa nhám và đạt được những kết quả tích cực. Việc theo dõi và đánh giá hiệu quả của các dự án này sẽ cung cấp những thông tin hữu ích cho việc áp dụng rộng rãi bê tông nhựa nhám trong tương lai.

VI. Kết Luận và Hướng Phát Triển Nghiên Cứu Bê Tông Nhựa 57 ký tự

Nghiên cứu này đã cung cấp những thông tin quan trọng về bê tông nhựa nhám với cỡ hạt lớn nhất danh định 19mm. Kết quả cho thấy tiềm năng ứng dụng của loại vật liệu này cho đường cao tốc tại miền Nam Việt Nam. Tuy nhiên, cần có những nghiên cứu sâu hơn để tối ưu hóa cấp phối, quy trình thi công, và phương pháp bảo trì. Hướng phát triển trong tương lai có thể tập trung vào việc sử dụng các loại vật liệu tái chế và phụ gia mới để tăng cường độ bền và tính thân thiện với môi trường của bê tông nhựa nhám.

6.1. Tối Ưu Hóa Cấp Phối và Quy Trình Thi Công

Việc tối ưu hóa cấp phối và quy trình thi công là rất quan trọng để đảm bảo chất lượng và tuổi thọ của bê tông nhựa nhám. Các nghiên cứu trong tương lai có thể tập trung vào việc sử dụng các phương pháp thiết kế hỗn hợp tiên tiến, chẳng hạn như phương pháp Superpave, và các kỹ thuật thi công hiện đại, chẳng hạn như thi công bằng máy rải tự động.

6.2. Nghiên Cứu Sử Dụng Vật Liệu Tái Chế

Việc sử dụng vật liệu tái chế trong bê tông nhựa nhám có thể giúp giảm thiểu chi phí xây dựng và giảm tác động đến môi trường. Các vật liệu tái chế có thể được sử dụng bao gồm nhựa đường tái chế (RAP), lốp xe phế thải, và xỉ lò cao.

Nội dung chính

Tổng quan nghiên cứu

Theo quy hoạch phát triển mạng lưới giao thông đường bộ đến năm 2030, Việt Nam định hướng xây dựng 21 tuyến cao tốc với tổng chiều dài khoảng 6.411 km. Riêng khu vực phía Nam, hệ thống đường cao tốc bao gồm 7 tuyến trọng điểm với tổng chiều dài ước tính 983 km. Đặc thù vận hành của các tuyến cao tốc đòi hỏi tốc độ lưu thông phương tiện đạt trên 80 km/h. Với dải tốc độ cao cùng điều kiện thời tiết mưa nhiều tại miền Nam, bề mặt đường phải đảm bảo các yêu cầu kỹ thuật khắt khe về độ nhám, khả năng thoát nước tức thời và cường độ chịu tải nhằm triệt tiêu nguy cơ trượt nước nguy hiểm.

Tiêu chuẩn hiện hành 22 TCN 345-06 mới chỉ quy định thi công lớp phủ mỏng bê tông nhựa nhám cao với cỡ hạt lớn nhất danh định dưới 12,5 mm, đồng thời chưa tính toán lớp vật liệu này vào chiều dày chịu lực của kết cấu áo đường. Vấn đề đặt ra là việc nghiên cứu cấp phối bê tông nhựa nhám cao có cỡ hạt lớn nhất danh định 19 mm nhằm nâng cao khả năng thoát nước, tăng cường độ bám dính lốp xe và đóng góp trực tiếp vào khả năng chịu lực của mặt đường. Luận văn thạc sĩ chuyên ngành Kỹ thuật Xây dựng Công trình Giao thông đã tập trung giải quyết bài toán này. Nghiên cứu thực nghiệm được thực hiện từ tháng 07/2017 đến tháng 12/2017 tại Thành phố Hồ Chí Minh, xác lập cấp phối tối ưu với hàm lượng nhựa Polime PMB-I đạt 4,0%, độ rỗng dư trên 16,5% và độ ổn định Marshall vượt mức 7,0 kN, mang lại giải pháp công nghệ bền vững cho hạ tầng cao tốc phía Nam.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu vận dụng lý thuyết cấu trúc khung chèn móc hạt thô của hỗn hợp bê tông nhựa cấp phối hở tạo nhám. Cấu trúc khung vĩ mô tập trung phần lớn cốt liệu kích thước lớn đồng dạng để tạo ra mạng lưới lỗ rỗng liên thông bên trong, giúp nước mưa thẩm thấu nhanh qua bề mặt xuống hệ thống rãnh gom. Đồng thời, nghiên cứu kết hợp lý thuyết tương tác liên kết dẻo nhiệt của nhựa đường cải tiến Polime PMB-I theo tiêu chuẩn 22 TCN 319-04. Nhựa PMB-I sở hữu nhiệt độ hóa mềm đạt 78°C, độ hồi phục đàn hồi 80,3% ở 25°C và độ kim lún 56 (0,1 mm), giúp màng bọc bitum dày hơn, ngăn chặn hiện tượng chảy nhựa ở nhiệt độ cao và tăng sức kháng mỏi cho kết cấu.

Khung lý thuyết phân tích độ bám dính mặt đường dựa trên sự phối hợp giữa cấu trúc nhám vi mô và cấu trúc nhám vĩ mô. Cấu trúc vi mô quyết định ma sát bám dính ở tốc độ thấp, trong khi cấu trúc vĩ mô tạo kênh thoát nước ngầm dưới vệt bánh xe ở tốc độ trên 80 km/h. Các khái niệm cốt lõi được chuẩn hóa trong nghiên cứu gồm: cỡ hạt lớn nhất danh định 19 mm, độ rỗng dư thể tích, hiện tượng trượt nước màng mỏng, độ ổn định Marshall và tổn thất khối lượng do mài mòn Cantabro.

Phương pháp nghiên cứu

Nguồn dữ liệu thực nghiệm được thu thập từ quá trình chế bị và thử nghiệm mẫu tại phòng thí nghiệm chuyên ngành. Cốt liệu đá dăm và cát xay được tuyển chọn từ mỏ đá Tân Cảng (tỉnh Đồng Nai) qua trạm trộn BMT tại Long An, với giới hạn bền nén của đá gốc vượt 1200 daN/cm2 và hàm lượng hạt thoi dẹt được kiểm soát chặt chẽ dưới 12%. Bột khoáng nghiền từ đá canxit có khối lượng riêng 2,70 g/cm3 và chỉ số dẻo dưới 4,0%.

Phương pháp chọn mẫu tuân thủ quy trình thực nghiệm ngẫu nhiên phân tầng theo tiêu chuẩn TCVN 8820:2011. Nghiên cứu chuẩn bị 5 tổ mẫu Marshall với 5 mức hàm lượng nhựa biến thiên từ 3,5% đến 5,5% (bước nhảy 0,5%), mỗi tổ gồm 3 mẫu thử hình trụ kích thước đường kính 101,6 mm và chiều cao 63,5 mm để xác định tỷ trọng khối, độ rỗng dư và độ ổn định. Hơn 30 mẫu thử chuyên dụng khác được chế bị theo tiêu chuẩn 22 TCN 211-06 để đánh giá mô đun đàn hồi, ép chẻ và độ nhám.

Lý do lựa chọn phương pháp thiết kế Marshall cải tiến kết hợp thử nghiệm mô đun đàn hồi nén một trục không nở hông tự do là nhằm phản ánh chính xác trạng thái chịu lực của lớp mặt đường trong điều kiện tải trọng xe nặng và nhiệt độ dao động từ 15°C đến 30°C. Toàn bộ chu kỳ thí nghiệm được kiểm soát nghiêm ngặt theo tiến độ từ tháng 07/2017 đến tháng 12/2017.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình phân tích thực nghiệm đã đưa ra các kết quả định lượng cụ thể:

• Hàm lượng nhựa Polime tối ưu cho cấp phối bê tông nhựa nhám cao 19 mm được xác định chính xác là 4,0% theo khối lượng hỗn hợp. Tại tỷ lệ này, độ ổn định Marshall đạt 7,2 kN, cao hơn 20% so với ngưỡng yêu cầu tối thiểu 6,0 kN của tiêu chuẩn 22 TCN 345-06, trong khi độ dẻo đạt 3,8 mm nằm trọn trong khoảng cho phép từ 3,0 đến 5,0 mm.
• Đặc tính thể tích của cấp phối 19 mm ghi nhận độ rỗng dư đạt 16,8%, độ rỗng khung cốt liệu đạt 24,9% và khối lượng thể tích trung bình đạt 2,01 g/cm3. Mức độ rỗng dư này cao hơn khoảng 15% so với các dòng bê tông nhựa chặt truyền thống, tạo điều kiện hình thành các ống mao dẫn thoát nước tức thì.
• Mô đun đàn hồi tĩnh của cấp phối 19 mm đạt 534,1 MPa ở nhiệt độ 15°C và 287,9 MPa ở nhiệt độ 30°C. Khi so sánh với cấp phối đối chứng 12,5 mm (đạt 667,2 MPa ở 15°C và 481,7 MPa ở 30°C) và cấp phối 9,5 mm (đạt 430,3 MPa ở 15°C và 347,3 MPa ở 30°C), cấp phối 19 mm thể hiện độ cứng trung gian nhưng tạo ra bộ khung truyền lực ổn định hơn dưới tải trọng lớn.
• Khả năng thoát nước và chống trượt vượt trội với hệ số thấm nước đạt trên 0,25 cm/s, giảm thiểu hơn 80% bụi nước bắn tung tóe khi phương tiện di chuyển tốc độ cao trong thời tiết mưa dầm. Tỷ lệ hao mòn Cantabro được duy trì dưới mức 14,5%, chứng minh độ bền dính bám cao của màng nhựa Polime.

Thảo luận kết quả

Nguyên nhân cốt lõi giúp cấp phối 19 mm đạt cường độ chịu lực và độ thoát nước cao nằm ở hiệu ứng chèn móc cơ học giữa các viên đá dăm cỡ lớn. Cốt liệu 19 mm tạo thành các vòm chịu lực vĩ mô, phân tán ứng suất thẳng đứng từ bánh xe tải nặng xuống các lớp móng dưới. Khi nhiệt độ môi trường tăng từ 15°C lên 30°C, mô đun đàn hồi của vật liệu giảm khoảng 46% (từ 534,1 MPa xuống 287,9 MPa). Hiện tượng suy giảm này là quy luật nhiệt dẻo tự nhiên của chất liên kết bitum, tuy nhiên biến dạng trượt của cấp phối 19 mm vẫn được kiềm chế nhờ ma sát nội tại của khung đá Tân Cảng cường độ cao.

Dữ liệu nghiên cứu được biểu diễn trực quan qua biểu đồ tương quan giữa hàm lượng nhựa và các chỉ tiêu thể tích, cùng bảng so sánh 7 chỉ tiêu cơ lý chủ đạo giữa ba cấp phối 19 mm, 12,5 mm và 9,5 mm. Kết quả cho thấy cấp phối 12,5 mm đạt chỉ số con lắc Anh tốt nhất ở dải tốc độ thấp, nhưng cấp phối 19 mm lại chiếm ưu thế vượt bậc về chiều sâu cấu trúc vĩ mô rắc cát, đạt độ nhám thực tế trên 1,2 mm. Đây là thông số quyết định để ngăn ngừa tai nạn giao thông trên cao tốc. Kết quả này bổ sung cơ sở khoa học quan trọng cho việc đưa lớp phủ tạo nhám vào tính toán mô đun đàn hồi chung của kết cấu áo đường thay vì chỉ coi là lớp phủ mòn ngoài thiết kế.

Đề xuất và khuyến nghị

Nhằm chuyển hóa kết quả nghiên cứu vào thực tiễn xây dựng hạ tầng giao thông phía Nam, các giải pháp cụ thể được đề xuất:

• Ban hành bổ sung tiêu chuẩn kỹ thuật thiết kế cấp phối bê tông nhựa nhám cao cỡ hạt 19 mm. Bộ Giao thông Vận tải và Viện Khoa học Công nghệ Giao thông Vận tải cần cập nhật tiêu chuẩn 22 TCN 345-06, bổ sung chỉ dẫn thiết kế cho cỡ hạt danh định 19 mm trong lộ trình 12 đến 18 tháng, hướng tới mục tiêu kiểm soát độ rỗng dư từ 15% đến 20%.
• Thi công rải thử nghiệm hiện trường quy mô 2 đến 3 km trên các tuyến cao tốc phía Nam. Ban Quản lý dự án Mỹ Thuận và Tổng công ty Đầu tư Phát triển Đường cao tốc Việt Nam cần triển khai các đoạn thử nghiệm thực tế trong vòng 6 tháng tới, theo dõi chỉ số chiều sâu vĩ mô mặt đường đạt mục tiêu trên 1,2 mm và hệ số thấm trên 0,25 cm/s.
• Kiểm soát chặt chẽ dây chuyền công nghệ trộn và đầm nén tại hiện trường. Các nhà thầu thi công cùng các trạm trộn bê tông nhựa phải duy trì nhiệt độ sấy cốt liệu 170°C, nhiệt độ trộn hỗn hợp từ 150°C đến 160°C và nhiệt độ đầm nén từ 140°C đến 150°C, sử dụng 100% nhựa Polime PMB-I đạt chuẩn độ kim lún 50 đến 70.
• Tích hợp lớp bê tông nhựa nhám cao 19 mm vào mô hình tính toán cường độ kết cấu áo đường mềm. Các đơn vị tư vấn thiết kế công trình giao thông cần áp dụng trị số mô đun đàn hồi tính toán E đạt từ 280 đến 300 MPa ở nhiệt độ 30°C, giúp tối ưu hóa chiều dày các lớp móng dưới và tiết kiệm từ 7% đến 10% tổng chi phí đầu tư mặt đường trong giai đoạn 2024-2030.

Đối tượng nên tham khảo luận văn

Nội dung luận văn mang lại giá trị khoa học và ứng dụng thực tiễn cao cho nhiều nhóm chuyên môn:

• Kỹ sư thiết kế và chuyên gia thẩm tra kết cấu công trình giao thông: Khai thác bộ số liệu thực nghiệm về mô đun đàn hồi tĩnh (287,9 đến 534,1 MPa) và độ ổn định Marshall để tính toán chính xác khả năng chịu tải của áo đường cao tốc.
• Nhà thầu thi công và cán bộ kỹ thuật quản lý trạm trộn bê tông nhựa nóng: Nắm bắt chi tiết quy trình phối trộn cốt liệu thô Dmax 19 mm, định mức nhựa Polime 4,0% và kỹ thuật kiểm soát nhiệt độ gia nhiệt theo chuẩn Marshall cải tiến.
• Cơ quan quản lý nhà nước và chủ đầu tư các dự án đường bộ cao tốc: Sử dụng dữ liệu khoa học để xây dựng đơn giá, định mức kỹ thuật và ban hành các quy định quản lý chất lượng mặt đường thoát nước nhanh tại khu vực ngập mưa nhiều.
• Giảng viên, nghiên cứu sinh và học viên cao học chuyên ngành Cầu đường: Tham khảo phương pháp luận kết hợp giữa mô hình cấp phối quốc tế và vật liệu địa phương Tân Cảng, mở rộng các hướng nghiên cứu sâu về độ mỏi và khả năng kháng lún vệt bánh xe.

Câu hỏi thường gặp

• Tại sao cần nghiên cứu cấp phối bê tông nhựa nhám cao cỡ hạt danh định 19 mm thay vì sử dụng cỡ hạt 12,5 mm truyền thống? Cỡ hạt 19 mm tạo ra khung chèn móc cốt liệu thô vững chắc hơn, giúp tăng cường khả năng chịu tải trọng trục nặng của xe tải trên cao tốc. Đồng thời, cấu trúc này mở rộng kích thước khoang rỗng, nâng cao đáng kể lưu lượng thoát nước bề mặt trong các đợt mưa lớn kéo dài tại miền Nam.

• Hàm lượng nhựa Polime PMB-I tối ưu 4,0% được xác định dựa trên cơ sở khoa học nào? Tỷ lệ 4,0% là điểm cân bằng tối ưu giữa các chỉ tiêu cơ lý qua 5 tổ mẫu Marshall. Tại mức 4,0%, hỗn hợp đạt độ ổn định 7,2 kN (vượt ngưỡng yêu cầu 6,0 kN), độ dẻo 3,8 mm, độ rỗng dư 16,8% và tỷ lệ hao mòn Cantabro dưới 15%, đảm bảo độ bền liên kết cao nhất.

• Độ nhám của bê tông nhựa 19 mm có đảm bảo an toàn cho phương tiện lưu thông với tốc độ trên 80 km/h không? Hoàn toàn đảm bảo. Mặc dù chỉ số con lắc Anh ở dải đo vi mô có phần thấp hơn cấp phối hạt mịn, nhưng chiều sâu cấu trúc vĩ mô qua thí nghiệm rắc cát của cấp phối 19 mm lại vượt trội, giúp phá vỡ màng nước mặt đường và duy trì sức kháng trượt cao ở dải tốc độ cao.

• Sự suy giảm mô đun đàn hồi từ 534,1 MPa ở 15°C xuống 287,9 MPa ở 30°C ảnh hưởng như thế nào đến khả năng chịu lực của mặt đường? Sự sụt giảm mô đun đàn hồi theo nhiệt độ là đặc tính dẻo nhiệt bình thường của nhựa đường. Ở 30°C, mức 287,9 MPa vẫn đảm bảo phân bổ ứng suất đồng đều nhờ khung đá dăm hạt lớn chèn khít, không gây hiện tượng lún trượt cục bộ dưới tác động của dòng xe tải nặng.

• Chi phí đầu tư lớp phủ bê tông nhựa nhám cao 19 mm sử dụng nhựa Polime có cao hơn bê tông nhựa thông thường không? Đơn giá vật liệu nhựa Polime cao hơn nhựa thông thường khoảng 15% đến 20%. Tuy nhiên, tuổi thọ khai thác tăng từ 30% đến 40%, giảm thiểu chi phí sửa chữa định kỳ và giảm đáng kể tai nạn giao thông mùa mưa, mang lại hiệu quả kinh tế tổng hợp vượt trội trong suốt vòng đời dự án.

Kết luận

• Xác lập thành công thành phần cấp phối bê tông nhựa nhám cao có cỡ hạt lớn nhất danh định 19 mm phù hợp với nguồn vật liệu đá Tân Cảng và điều kiện khí hậu miền Nam.
• Xác định tỷ lệ nhựa Polime PMB-I tối ưu đạt 4,0%, mang lại độ ổn định Marshall 7,2 kN, độ rỗng dư 16,8% và hệ số thấm trên 0,25 cm/s.
• Cung cấp bộ thông số mô đun đàn hồi thực nghiệm chuẩn xác (534,1 MPa ở 15°C và 287,9 MPa ở 30°C), tạo cơ sở vững chắc để tính toán lớp phủ vào chiều dày kết cấu chịu lực áo đường.
• Chứng minh cấp phối 19 mm có khả năng thoát nước và tạo độ nhám cấu trúc vĩ mô vượt trội so với các cấp phối 12,5 mm và 9,5 mm, triệt tiêu nguy cơ trượt nước ở tốc độ cao.
• Đóng góp luận cứ khoa học quan trọng phục vụ hoàn thiện hệ thống tiêu chuẩn thiết kế và thi công mặt đường cao tốc chất lượng cao tại Việt Nam.

Kế hoạch tiếp theo cần tập trung vào việc thi công thử nghiệm đoạn đường dài 5 km trên tuyến cao tốc phía Nam trong vòng 12 tháng tới để quan trắc độ suy giảm độ nhám sau 24 tháng khai thác. Các cơ quan quản lý và doanh nghiệp hạ tầng giao thông hãy chủ động ứng dụng cấp phối 19 mm để nâng cao tính bền vững và an toàn cho mạng lưới đường cao tốc quốc gia.

Trích đoạn nội dung tài liệu

Mở đầu  Chƣơng 2: Tổng quan  Chƣơng 3: Thiết kế cấp phối bê tông nhựa hở tạo nhám Dmax=19mm  Chƣơng 4: So sánh đánh giá chất lƣợng các loại cấp phối bê tông nhựa tạo nhám.  Chƣơng 5: Kết luận và kiến nghị -5- Nội dung nghiên cứu đƣợc thực hiện theo sơ đồ sau: Nghiên cứu bê tông nhựa nhám cao có cỡ hạt lớn nhất danh định 19mm cho đƣờng cao tốc trong điều kiện phía Nam. NHIỆM VỤ 1: Tổng quan về bê tông nhựa nhám cao. NHIỆM VỤ 2: Thiết kế cấp phối bê tông nhựa nhám cao.

NHIỆM VỤ 3: Đánh giá chất lƣợng của hỗn hợp bê tông nhựa nhám cao nghiên cứu thông qua một số thí nghiệm trong phòng nhƣ thí nghiệm xác định độ ổn định Marshall, mô đun đàn hồi, cƣờng độ ép chẻ, hệ số thấm, độ mài mòn Cantabro, độ nhám. + Thí nghiệm độ ổn định Marshall. 3: Sơ đồ nghiên cứu của luận văn. -6- CHƢƠNG 2 NGHIÊN CỨU TỔNG QUAN 2.1 Giới thiệu chung về bê tông nhựa tạo nhám 2.1 Khái quát Bê tông nhựa tạo nhám cấp phối hở trên thế giới đƣợc gọi tên với những thuật ngữ khác nhau nhƣ: Porous Asphalt (PA), Porous Friction Course (PFC), Open Graded Asphalt Concrete (OGAC), Open Graded Friction Course (OGFC), Porous European Mix (PEMs) [5],[6],[7],[8],[9].

Tên gọi bê tông nhựa nhám cao ở Việt Nam theo 22TCN345-06: Bê tông nhựa nhám cao (BTNNC). Bê tông nhựa cấp phối hở (Open Graded) thƣờng có độ rỗng dƣ cao, đƣợc chế tạo từ cốt liệu có chất lƣợng tốt và nhựa đƣờng cải thiện để sản xuất vật liệu bê tông nhựa có độ nhám cao, tăng sức kháng trƣợt, giảm ồn [10] Về cấu tạo, lớp mặt bê tông nhựa tạo nhám cấp phối hở rải trên lớp bê tông nhựa chặt đƣợc áp dụng khá phổ biến trên thế giới; do độ rỗng của lớp bê tông nhựa cấp phối hở lớn nên nƣớc mƣa sẽ nhanh chóng thấm qua lớp bê tông nhựa cấp phối hở xuống lớp bê tông nhựa chặt bên dƣới và chảy ra hệ thống thoát nƣớc hai bên mà không bị đọng thành màng nƣớc.2 Yêu cầu vật liệu 2.1 Cốt liệu Bê tông nhựa tạo nhám cấp phối hở (Open Graded Friction Courses Asphalt) là loại cấu trúc khung dạng vĩ mô, hỗn hợp bao gồm các hạt cốt liệu lớn đồng dạng, có một ít hoặc không có hạt cốt liệu nhỏ và bột khoáng. 1: Cấu trúc của hỗn hợp OGFC. [12] -7- Thành phần vật liệu của bê tông nhựa cấp phối hở và bê tông nhựa chặt (BTNC) giống nhau gồm: cốt liệu hạt thô, cốt liệu mịn, chất liên kết và bột khoáng.

Tuy nhiên hàm lƣợng cốt liệu có sự khác nhau; vật liệu BTNNC có hàm lƣợng hạt mịn ít hơn nhiều so với BTNC, với mục đích là tạo độ rỗng dƣ trong vật liệu cao hơn so với vật liệu BTN thông thƣờng, đáp ứng đặc tính nhám và thoát nƣớc mà vật liệu mặt đƣờng BTNC chƣa giải quyết đƣợc. 2: Cấu trúc bề mặt bê tông nhựa chặt và bê tông nhựa cấp phối hở.2 Chất liên kết Khi thiết kế thành phần hỗn hợp bê tông nhựa lớp tạo nhám, chất liên kết thông thƣờng sử dụng là nhựa cải tiến, việc sử dụng nhựa này nhằm cải thiện đặc tính biến dạng và độ bền của BTN khi sử dụng nơi có nhiệt độ, độ ẩm thay đổi bất thƣờng Hiện nay, nhựa cải tiến phổ biến nhất là loại nhựa polime nhiệt dẻo hay cao su dẻo nhiệt. Các polime dẻo nhiệt hay cao su dẻo nhiệt khi đƣợc trộn với nhựa ở nhiệt độ thích hợp, chúng sẽ làm tăng liên kết với nhựa và tăng độ nhớt của nhựa.
