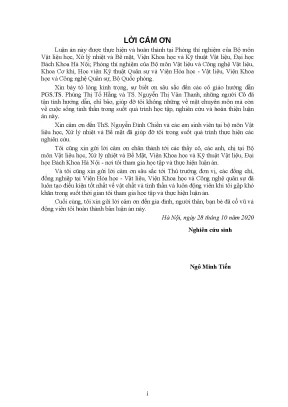

Tổng quan luận án

Luận án tiến sĩ kỹ thuật với đề tài "Nghiên cứu ảnh hưởng của một số chế độ nhiệt luyện nhiều giai đoạn đến tổ chức và tính chất của hợp kim nhôm độ bền cao hệ Al-Zn-Mg-Cu được sản xuất trong nước" được thực hiện bởi nghiên cứu sinh Ngô Minh Tiến dưới sự hướng dẫn khoa học của PGS. Phùng Thị Tố Hằng và TS. Nguyễn Thị Vân Thanh. Luận án thuộc chuyên ngành Kỹ thuật Vật liệu (chuyên hướng Vật liệu học và Xử lý nhiệt), được hoàn thành tại Viện Khoa học và Kỹ thuật Vật liệu – Trường Đại học Bách Khoa Hà Nội, phối hợp cùng Học viện Kỹ thuật Quân sự, Viện Hóa học - Vật liệu thuộc Viện Khoa học và Công nghệ Quân sự (Bộ Quốc phòng) và Nhà máy thuộc Tổng cục Công nghiệp quốc phòng.

Tính cấp thiết và khoảng trống nghiên cứu

Hợp kim nhôm biến dạng độ bền cao hệ Al-Zn-Mg-Cu (mác B95 theo tiêu chuẩn GOST của Nga hoặc 7075 theo tiêu chuẩn AA của Mỹ) là vật liệu kết cấu quan trọng trong công nghiệp hàng không, vũ khí và quốc phòng. Tại Việt Nam, hợp kim nhôm hệ Al-Zn-Mg-Cu được nấu luyện và cán tấm tại Nhà máy thuộc Tổng cục Công nghiệp quốc phòng mang ký hiệu X59 (có thành phần hóa học tương đương mác B95). Khi áp dụng quy trình xử lý nhiệt truyền thống T6 (nung tôi và hóa già nhân tạo một cấp), hợp kim X59 chỉ đạt giới hạn bền kéo khoảng 580 MPa và có độ nhạy cảm cao với ăn mòn dưới ứng suất (Stress Corrosion Cracking - SCC). Giới hạn độ bền này không đáp ứng được yêu cầu kỹ thuật của một số chi tiết quốc phòng đặc thù, điển hình như cánh ổn định đường bay của đạn phóng lựu chống tăng (yêu cầu độ bền kéo $\ge 600$ MPa để giữ ổn định quả đạn bay với vận tốc trên 700 m/s trong thời gian 4–6 giây) hay phễu đạn lõm thay thế thép 40X. Trong khi các nghiên cứu quốc tế đã áp dụng nhiều quy trình xử lý nhiệt phân cấp và cơ nhiệt luyện trên hợp kim thương mại 7075, 7050, thì tại Việt Nam chưa có công trình nghiên cứu hệ thống, bài bản nào đi từ nguồn phôi nhôm nấu luyện và cán tấm trong nước để thiết lập các chế độ nhiệt luyện nhiều giai đoạn tối ưu.

Mục tiêu nghiên cứu

Luận án xác định 4 mục tiêu nghiên cứu cụ thể:

  1. Lựa chọn chế độ ủ sau cán tấm, chế độ tôi và hóa già truyền thống T6 phù hợp cho hợp kim nhôm X59 sản xuất trong nước, làm cơ sở đối chứng đánh giá cơ tính và mức độ chống ăn mòn với các chế độ nhiệt luyện khác.
  2. Nghiên cứu và lựa chọn chế độ hóa già 2 cấp T76 phù hợp nhằm cải thiện mức độ chống ăn mòn cho hợp kim, hướng tới ứng dụng cho các chi tiết làm việc trong môi trường ăn mòn.
  3. Nghiên cứu và lựa chọn chế độ hóa già 3 cấp RRA (Retrogression and Reaging) phù hợp để cải thiện khả năng chống ăn mòn nhưng không làm suy giảm đáng kể độ bền cơ tính.
  4. Nghiên cứu và lựa chọn chế độ cơ nhiệt luyện T661 phù hợp (kết hợp biến dạng dẻo nguội sau tôi và hóa già nhân tạo) để nâng cao độ bền kéo ($\ge 600$ MPa) và độ cứng so với chế độ T6 truyền thống.

Đối tượng và phạm vi nghiên cứu

  • Đối tượng nghiên cứu: Hợp kim nhôm biến dạng độ bền cao hệ Al-Zn-Mg-Cu được nấu luyện và cán tấm tại Nhà máy thuộc Tổng cục Công nghiệp quốc phòng (ký hiệu mẫu X59, thành phần tương đương mác B95 của Nga và 7075 của Mỹ).
  • Phạm vi nghiên cứu: Khảo sát các quy trình công nghệ gồm ủ kết tinh lại, tôi dung dịch rắn, hóa già nhân tạo 1 cấp (T6), hóa già phân cấp 2 giai đoạn (T76), hóa già gián đoạn 3 giai đoạn (RRA) và cơ nhiệt luyện nhiệt độ thấp (T661). Toàn bộ các thử nghiệm cơ tính, phân tích tổ chức vi mô và đánh giá ăn mòn được thực hiện trong phạm vi phòng thí nghiệm.

Tổng quan tài liệu và vị trí của luận án

Trong Chương 1, tác giả đã tổng hợp có hệ thống các công trình nghiên cứu trong và ngoài nước liên quan đến hệ hợp kim Al-Zn-Mg-Cu, tập trung vào các hướng chính sau:

Các hướng nghiên cứu lý thuyết và thực nghiệm trước đây

  • Thành phần hóa học và hệ pha: Hợp kim hệ Al-Zn-Mg-Cu có độ bền cao nhờ khả năng tạo dung dịch rắn quá bão hòa $\alpha$ và tiết ra các pha liên kim hóa bền khi hóa già gồm $\eta(MgZn_2)$, $T(Al_2Mg_3Zn_3)$, $S(Al_2CuMg)$ và $\theta(Al_2Cu)$. Trong đó, pha $\eta$ và các dạng biến thể giả ổn định đóng vai trò hóa bền chủ yếu, trong khi đồng ($Cu > 1,5%$) đóng vai trò hòa tan tăng bền dung dịch rắn và giảm độ chênh lệch điện thế điện cực để hạn chế ăn mòn ứng suất. Các nguyên tố phụ như Mn ($0,2–0,6%$), Cr ($0,1–0,25%$), Zr và Ti ($<0,05%$) tạo pha phân tán cản trở phát triển hạt, làm biến đổi biên giới hạt dạng răng cưa nhằm chống nứt ăn mòn biên giới.
  • Động học tiết pha và hóa già: Cơ chế phân hóa dung dịch rắn quá bão hòa theo trình tự tạo mầm và phát triển mầm: $\alpha_{quá bão hòa} \to \alpha_1 + GPI \to \alpha_2 + GPII(\eta'') \to \alpha_3 + \eta'(MgZn_2) \to \alpha_4 + \eta(MgZn_2)$. Berg L.K., Li X., Hansen V., Sha G. và Cerezo A. đã nghiên cứu cấu trúc vùng Guinier-Preston (GPI, GPII) và pha $\eta'$ lục giác bán liền mạng ($a = 0,496\text{ nm}, c = 1,40\text{ nm}$) cùng pha ổn định $\eta$ không liền mạng ($a = 0,5221\text{ nm}, c = 0,8567\text{ nm}$).
  • Nghiên cứu chế độ hóa già 1 cấp T6: Li Jin-feng và cộng sự nghiên cứu hợp kim 7075 (tôi 470 °C/1h, hóa già 120 °C/24h) đạt giới hạn bền kéo 559,8 MPa, tổ chức chứa pha $\eta'$ phân bố mịn trong hạt nhưng pha $\eta$ biên hạt liên tục khiến vật liệu nhạy cảm với ăn mòn ứng suất.
  • Nghiên cứu hóa già phân cấp (2 cấp T7x và 3 cấp RRA): Các tác giả tại Liên bang Nga chỉ ra rằng hóa già 2 cấp ($110\text{ }^\circ\text{C}/10\text{h} + 165\text{ }^\circ\text{C}/3\text{h}$) nâng giới hạn bền lên 565 MPa, tuy nhiên kéo dài thời gian cấp 2 hoặc tăng nhiệt độ lên 180 °C làm thô đại hóa pha và giảm độ bền xuống 510 MPa. Nhóm nghiên cứu Ying-dong Qu so sánh hợp kim 7xxx ở các chế độ T6, T73 ($120\text{ }^\circ\text{C}/8\text{h} + 160\text{ }^\circ\text{C}/16\text{h}$) và RRA ($120\text{ }^\circ\text{C}/24\text{h} + 200\text{ }^\circ\text{C}/10\text{ phút} + 120\text{ }^\circ\text{C}/24\text{h}$); kết quả cho thấy chế độ RRA vừa giữ được pha $\eta'$ mịn mật độ cao trong hạt (giữ độ bền kéo $568,2\text{ MPa}$), vừa tạo ra pha $\eta$ biên hạt gián đoạn và vùng trống tiết pha (Precipitate Free Zone - PFZ) rộng $>25\text{ nm}$, giúp giảm thiểu dòng ăn mòn galvanic.
  • Nghiên cứu cơ nhiệt luyện: Wang và cộng sự khảo sát hợp kim 7050 sau tôi biến dạng nguội 5% và hóa già (chế độ T661, HTA). Biến dạng tạo ra mật độ lệch cao ($10^{10}–10^{11}\text{ cm}^{-2}$), tạo tâm mầm ký sinh thúc đẩy tiết pha $\eta'$ mịn kết hợp với ứng suất biến cứng dư, nâng cao đáng kể giới hạn bền và giới hạn chảy.

Khoảng trống luận án giải quyết

Mặc dù hợp kim 7075 (Mỹ) và B95 (Nga) có tính năng tương đương, nhưng B95 có dải hàm lượng Zn rộng hơn ($5,0–7,0%$), hàm lượng Mn cao gấp đôi ($0,2–0,6%$), cho phép có Ni và hàm lượng Ti thấp hơn ($<0,05%$). Tại Việt Nam, quy trình sản xuất quốc phòng sử dụng tiêu chuẩn mác B95 (X59), song các nhà máy chỉ áp dụng nhiệt luyện T6 truyền thống. Luận án giải quyết khoảng trống thực nghiệm và công nghệ bằng cách thiết lập tường minh mối quan hệ giữa thông số xử lý nhiệt nhiều giai đoạn/cơ nhiệt luyện với sự thay đổi cấu trúc pha vi mô và các chỉ tiêu cơ - lý - hóa của hợp kim X59 chế tạo trong nước.

Cơ sở lý thuyết và phương pháp nghiên cứu

Cơ sở lý thuyết và khung phân tích

  • Lý thuyết chuyển pha nhiệt động học: Dung dịch rắn quá bão hòa $\alpha$ sau tôi có năng lượng tự do cao ($G_\alpha$). Để giảm năng lượng phân cách pha và biến dạng thể tích mạng, hệ chuyển biến qua các trạng thái giả ổn định ($G_\alpha > G_{GP} > G_{\eta'} > G_\eta$). Động lực tiết pha tỷ lệ thuận với độ quá bão hòa và độ quá nguội.
  • Cơ chế hóa bền cản trở chuyển động của lệch: Độ bền tăng thêm $\Delta\sigma$ được giải thích qua hai cơ chế: cơ chế lệch cắt qua các hạt phân tán mịn liền mạng (vùng GP, pha $\eta'$) khi bán kính hạt $r < r_c$; và cơ chế Orowan khi hạt phân tán $\eta$ thô đại không liền mạng, lệch uốn cong và vòng qua hạt để lại các vòng lệch bao quanh.
  • Cơ chế ăn mòn điện hóa galvanic và ăn mòn ứng suất (SCC): Sự chênh lệch điện thế điện cực giữa hạt dung dịch rắn ($\alpha$, điện thế xấp xỉ $-0,75\text{ V}$), vùng nghèo nguyên tố hợp kim PFZ dọc biên giới hạt (điện thế $-0,85\text{ V}$) và các pha tiết liên kim giàu Zn-Mg tại biên hạt GBP ($\eta$, điện thế âm hơn, xấp xỉ $-1,05\text{ V}$). Khi pha $\eta$ biên hạt phân bố liên tục, dòng ăn mòn galvanic hòa tan anôt cục bộ diễn ra mạnh mẽ, kết hợp với trường ứng suất kéo gây nứt SCC dọc biên hạt. Việc ngắt quãng pha $\eta$ biên hạt và kiểm soát độ rộng PFZ là cơ sở lý thuyết để tăng độ bền ăn mòn.

Phương pháp thực nghiệm và thiết bị phân tích

Nghiên cứu sử dụng kết hợp phương pháp phân tích thực nghiệm và đánh giá chuẩn hóa theo các tiêu chuẩn TCVN, ASTM, GOST với hệ thống thiết bị:

  • Thiết bị gia công nhiệt và biến dạng: Lò nung thí nghiệm Nabertherm (CHLB Đức) kiểm soát nhiệt độ chính xác; máy cán tiểu hình (Việt Nam) phục vụ tạo biến dạng nguội sau tôi.
  • Phân tích thành phần hóa học: Máy quang phổ phát xạ phát quang Q4 TASMAN (CHLB Đức).
  • Phân tích tổ chức tế vi và cấu trúc pha:
    • Kính hiển vi quang học (OM) AXIO A2M (CHLB Đức).
    • Kính hiển vi kỹ thuật số độ phóng đại cao Keyence VHX-6000 (Nhật Bản).
    • Kính hiển vi điện tử quét phát xạ trường FE-SEM JSM-7001FA (JEOL, Nhật Bản) tích hợp đầu dò phổ tán xạ năng lượng tia X (EDS).
    • Kính hiển vi điện tử truyền qua phân giải cao HR-TEM Tecnai $G^2$ 20 (FEI, Mỹ) kết hợp phân tích nhiễu xạ vùng chọn (SAD).
    • Máy nhiễu xạ tia X (XRD) Rigaku Smartlab (Nhật Bản) xác định các góc nhiễu xạ $2\theta$ và khoảng cách mặt mạng $d_{hkl}$.
    • Máy phân tích nhiệt lượng quét vi sai DSC xác định hiệu ứng nhiệt của các quá trình chuyển biến pha.
  • Thử nghiệm cơ tính: Thử kéo tĩnh theo tiêu chuẩn TCVN 197-1:2014 xác định giới hạn bền kéo $\sigma_B$ (MPa), giới hạn chảy $\sigma_{0,2}$ (MPa) và độ giãn dài tương đối $\delta$ (%); đo độ cứng Brinell (HB) và Rockwell thang B (HRB).
  • Đánh giá mức độ ăn mòn:
    • Phương pháp ngâm mẫu tĩnh trong dung dịch hóa chất ăn mòn bề mặt theo chu kỳ thời gian, xác định tốc độ ăn mòn $v$ ($\text{mg/dm}^2\cdot\text{ngày đêm}$).
    • Thử nghiệm phun sương muối chu kỳ trên thiết bị Erichsen (CHLB Đức) theo tiêu chuẩn ASTM.
    • Đo đường cong phân cực điện hóa (Galvanostatic/Potentiodynamic) trên hệ thiết bị Autolab PGSTAT12/30/302 (Hà Lan) trong dung dịch NaCl 3,5%, xác định điện thế ăn mòn $E_{corr}$ (V), mật độ dòng ăn mòn $j_{corr}$ ($\text{A/cm}^2$) và điện thế ăn mòn lỗ $E_{pit}$ (V).

Nội dung chính theo từng chương

Chương 1: Tổng quan

Chương 1 tổng hợp các cơ sở lý thuyết về hợp kim nhôm độ bền cao hệ Al-Zn-Mg-Cu, phân tích chi tiết đặc tính của mác B95 (Nga) và so sánh với mác 7075 (Mỹ). Nội dung chương đi sâu vào các cơ chế nhiệt động học phân hóa dung dịch rắn quá bão hòa $\alpha$, phân tích vai trò của các dạng khuyết tật mạng (lệch, nút trống, biên giới hạt, sai lệch xếp) đối với động học tiết pha. Chương này cũng phân loại và phân tích ưu - nhược điểm của các sơ đồ xử lý nhiệt: ủ kết tinh lại ($230–380\text{ }^\circ\text{C}$, làm nguội chậm cùng lò $<30\text{ }^\circ\text{C/h}$ đến $150\text{ }^\circ\text{C}$), quy trình tôi ($450–490\text{ }^\circ\text{C}$), hóa già 1 cấp T6 ($100–160\text{ }^\circ\text{C}$), hóa già 2 cấp T7x/T76 ($T_1 < T_2$), hóa già 3 cấp RRA ($T_1 \to T_2 > T_1 \to T_3 = T_1$), và các sơ đồ cơ nhiệt luyện nhiệt độ thấp (T661, HTA, T8, T9).

Tiêu chuẩn / Mác Al (%) Zn (%) Mg (%) Cu (%) Mn (%) Cr (%) Ti (%) Fe (%) Si (%)
B95 (GOST 4784-97) Còn lại 5,0–7,0 1,8–2,8 1,4–2,0 0,2–0,6 0,1–0,25 Max 0,05 Max 0,5 Max 0,5
7075 (AA - Hoa Kỳ) Còn lại 5,1–6,1 2,1–2,9 1,2–2,0 Max 0,30 0,18–0,28 Max 0,20 Max 0,5 Max 0,4

Chương 2: Đối tượng và phương pháp nghiên cứu

Chương 2 mô tả chi tiết quy trình chuẩn bị mẫu nghiên cứu X59 dạng tấm cán (đã qua ủ kết tinh lại để khử hoàn toàn ứng suất biến cứng ban đầu). Thiết lập các thông số công nghệ khảo sát:

  1. Quy trình tôi: Khảo sát nhiệt độ nung tôi $460\text{ }^\circ\text{C}, 470\text{ }^\circ\text{C}, 480\text{ }^\circ\text{C}$ và thời gian giữ nhiệt từ 30 đến 180 phút, làm nguội trong nước.
  2. Quy trình hóa già 1 cấp T6: Tôi $470\text{ }^\circ\text{C}/2\text{h}$, làm nguội nước, hóa già tại các nhiệt độ $120\text{ }^\circ\text{C}, 130\text{ }^\circ\text{C}, 140\text{ }^\circ\text{C}$ với thời gian từ 4 đến 32 giờ.
  3. Quy trình hóa già 2 cấp T76: Tôi $470\text{ }^\circ\text{C}/2\text{h}$, cấp 1 ở $120\text{ }^\circ\text{C}/10\text{h}$, cấp 2 ở $165\text{ }^\circ\text{C}$ với thời gian khảo sát khác nhau (chế độ T76-1, T76-2, T76-3).
  4. Quy trình hóa già 3 cấp RRA: Cấp 1 ($120\text{ }^\circ\text{C}/24\text{h}$), cấp 2 RA ($180–220\text{ }^\circ\text{C}$ trong thời gian ngắn vài phút), làm nguội nhanh, cấp 3 ($120\text{ }^\circ\text{C}/24\text{h}$) (các chế độ RRA1, RRA2, RRA3).
  5. Quy trình cơ nhiệt luyện T661: Tôi $470\text{ }^\circ\text{C}/2\text{h}$, làm nguội nước, tiến hành biến dạng dẻo nguội ngay sau tôi với các mức độ biến dạng $2%, 4%, 6%, 8%$ ($BD_2, BD_4, BD_6, BD_8$), sau đó hóa già nhân tạo tại $120\text{ }^\circ\text{C}$ trong các khoảng thời gian từ 8 đến 24 giờ.

Chương 3: Kết quả và bàn luận

Chương 3 trình bày các kết quả thực nghiệm và biện luận chuyên sâu:

  • Xác lập chế độ tôi tối ưu: Kết quả phân tích tổ chức tế vi (OM, SEM) và nhiễu xạ XRD cho thấy nhiệt độ tôi tối ưu là $470\text{ }^\circ\text{C}$ với thời gian giữ nhiệt 120 phút (2 giờ). Ở chế độ này, các pha liên kim $\eta(MgZn_2)$, $T(Al_2Mg_3Zn_3)$ và phần lớn pha $S(Al_2CuMg)$ hòa tan hoàn toàn vào dung dịch rắn $\alpha$, tạo ra dung dịch rắn quá bão hòa cao nhất sau khi làm nguội nhanh trong nước; nếu tôi ở $480\text{ }^\circ\text{C}$ xuất hiện nguy cơ quá nhiệt làm cháy biên hạt cục bộ.
  • Đặc tính chế độ hóa già truyền thống T6: Hóa già ở $120\text{ }^\circ\text{C}$ trong 24 giờ đạt độ cứng và độ bền cực đại ($\sigma_B \approx 580\text{ MPa}, \delta \approx 7%$). Ảnh TEM cho thấy trong nền hạt xuất hiện dày đặc các pha giả ổn định $\eta'$ kích thước nhỏ mịn ($1–3\text{ nm}$). Tuy nhiên, trên biên giới hạt các pha $\eta$ tiết ra có kích thước lớn ($20–30\text{ nm}$) phân bố liên tục và không có vùng PFZ rõ rệt, dẫn đến tốc độ ăn mòn bề mặt cao ($v \approx 1,28\text{ mg/dm}^2\cdot\text{ngày đêm}$) và xuất hiện nhiều vết nứt ăn mòn biên hạt sâu khi thử nghiệm phun muối 4 chu kỳ.
  • Đặc tính chế độ hóa già 2 cấp T76: Tại cấp 2 ($165\text{ }^\circ\text{C}$ trong 15 giờ – mẫu T76-2), một phần pha $\eta'$ trong hạt bị hòa tan và thô hóa thành pha $\eta$ kích thước lớn hơn; trên biên giới hạt, pha $\eta$ thô đại phân bố gián đoạn, đứt đoạn và hình thành vùng trống tiết pha PFZ rõ rệt rộng $>30\text{ nm}$. Cấu trúc này làm giảm chênh lệch điện thế và cắt đứt mạch ăn mòn galvanic biên hạt, giúp tốc độ ăn mòn giảm mạnh xuống $0,42\text{ mg/dm}^2\cdot\text{ngày đêm}$, mật độ dòng ăn mòn $j_{corr}$ giảm từ $1,85 \times 10^{-5}\text{ A/cm}^2$ (mẫu T6) xuống $4,21 \times 10^{-6}\text{ A/cm}^2$. Tuy nhiên, do hiện tượng quá già, giới hạn bền kéo giảm xuống còn khoảng $535–545\text{ MPa}$ (giảm 6–8% so với T6).
  • Đặc tính chế độ hóa già 3 cấp RRA: Ở chế độ RRA2 (cấp 2 xử lý nhiệt hòa tan trở lại ở $200\text{ }^\circ\text{C}$ trong thời gian ngắn, sau đó tái hóa già ở $120\text{ }^\circ\text{C}/24\text{h}$), cấu trúc vi mô trong nền hạt tái tạo lại mật độ cao pha $\eta'$ mịn ($2–4\text{ nm}$) tương đương T6, trong khi biên giới hạt vẫn duy trì trạng thái pha $\eta$ gián đoạn và có vùng PFZ như chế độ T76. Nhờ đó, mẫu RRA2 duy trì được giới hạn bền kéo cao ($572–578\text{ MPa}$, đạt xấp xỉ T6) đồng thời giữ được tốc độ ăn mòn thấp ($v \approx 0,55\text{ mg/dm}^2\cdot\text{ngày đêm}$) và khả năng chống nứt ăn mòn biên giới tốt.
  • Đặc tính chế độ cơ nhiệt luyện T661: Khi tiến hành biến dạng dẻo nguội 6% sau tôi ($BD_6$), mật độ lệch tăng mạnh, tạo thành các búi lệch và mạng ô lệch tế vi. Khi hóa già tiếp theo ở $120\text{ }^\circ\text{C}$ trong 20 giờ ($BD_{6.20}$), các pha $\eta'$ tiết ra với mật độ rất cao bám trên các đường lệch. Hiệu ứng kết hợp giữa hóa bền tiết pha phân tán mịn và hóa bền biến cứng (mật độ lệch dư không bị khử hết ở nhiệt độ $120\text{ }^\circ\text{C}$) đã nâng giới hạn bền kéo $\sigma_B$ lên mức $622–628\text{ MPa}$ (tăng $>40\text{ MPa}$ so với T6), giới hạn chảy $\sigma_{0,2} > 560\text{ MPa}$, độ cứng đạt $>160\text{ HB}$, độ giãn dài $\delta \approx 5,5–6%$. Tốc độ ăn mòn ở chế độ này ($v \approx 1,35\text{ mg/dm}^2\cdot\text{ngày đêm}$) cao hơn T76 do ứng suất dư, song hoàn toàn đáp ứng yêu cầu kỹ thuật cho các chi tiết chịu lực ngắn hạn hoặc kết hợp lớp phủ anôt hóa bề mặt.
Chế độ nhiệt luyện Thông số công nghệ chính $\sigma_B$ (MPa) $\sigma_{0,2}$ (MPa) $\delta$ (%) Độ cứng (HB) Tốc độ ăn mòn $v$ ($\text{mg/dm}^2\cdot\text{ngày đêm}$) Đặc điểm pha biên giới hạt (GBP) & PFZ
Ủ kết tinh lại $380\text{ }^\circ\text{C}$, làm nguội cùng lò 240 135 16,5 65 — Hạt đa cạnh cân bằng, không có pha tiết phân tán
Hóa già 1 cấp (T6) Tôi $470\text{ }^\circ\text{C}/2\text{h} + 120\text{ }^\circ\text{C}/24\text{h}$ 580 505 7,2 148 1,28 Pha $\eta$ biên hạt liên tục ($20–30\text{ nm}$), không có PFZ rõ
Hóa già 2 cấp (T76-2) $120\text{ }^\circ\text{C}/10\text{h} + 165\text{ }^\circ\text{C}/15\text{h}$ 540 465 9,0 136 0,42 Pha $\eta$ thô đại ($50–80\text{ nm}$), gián đoạn; PFZ rộng $>30\text{ nm}$
Hóa già 3 cấp (RRA2) $120\text{ }^\circ\text{C}/24\text{h} + 200\text{ }^\circ\text{C}/\text{vài phút} + 120\text{ }^\circ\text{C}/24\text{h}$ 575 498 7,8 146 0,55 Pha $\eta'$ mịn trong hạt; pha $\eta$ biên hạt đứt đoạn; PFZ rộng $\approx 25\text{ nm}$
Cơ nhiệt luyện ($BD_{6.20}$) Tôi $470\text{ }^\circ\text{C}/2\text{h} + \text{Cán } 6% + 120\text{ }^\circ\text{C}/20\text{h}$ 625 565 5,8 162 1,35 Pha $\eta'$ bám trên mạng lệch mật độ cao; hạt bị kéo dài

Kết quả và những đóng góp mới

Đóng góp mới về mặt khoa học lý luận

  • Luận án đã làm sáng tỏ quy luật tạo pha, chuyển hóa pha trung gian ($\alpha \to GP \to \eta' \to \eta$) và đặc tính phân bố pha hóa bền (trong thể tích hạt và trên biên giới hạt) của mác hợp kim Al-Zn-Mg-Cu (X59) nấu luyện và cán tấm trong nước dưới tác động của các chế độ nhiệt luyện nhiều giai đoạn và cơ nhiệt luyện.
  • Thiết lập tường minh mối quan hệ giữa cấu trúc vi mô vùng biên hạt (kích thước, khoảng cách các hạt pha GBP $\eta$, độ rộng vùng trống tiết pha PFZ) với các thông số ăn mòn điện hóa ($E_{corr}, j_{corr}, E_{pit}$) và tính nhạy cảm ăn mòn ứng suất (SCC).
  • Đóng góp số liệu thực nghiệm toàn diện về vi cấu trúc (TEM, HRTEM, SAD, XRD, DSC) và cơ lý tính của hợp kim B95/X59 sản xuất tại Việt Nam vào cơ sở dữ liệu vật liệu hợp kim nhôm thế giới.

Đóng góp mới về mặt thực tiễn và giải pháp công nghệ

  • Xác lập thành công quy trình cơ nhiệt luyện T661 ($BD_{6.20}$: tôi $470\text{ }^\circ\text{C}$ giữ nhiệt 2 giờ, làm nguội nước $\to$ biến dạng nguội $6% \to$ hóa già $120\text{ }^\circ\text{C}$ trong 20 giờ), nâng giới hạn bền kéo của hợp kim X59 đạt $>620\text{ MPa}$ (tăng trên $7%$ so với quy trình T6 truyền thống). Kết quả này giải quyết dứt điểm bài toán vật liệu cho cánh ổn định đạn phóng lựu chống tăng (PG-9, B41M) yêu cầu độ bền $\ge 600\text{ MPa}$, giúp chủ động nguồn vật tư kỹ thuật nội địa mà không phụ thuộc vào nhập khẩu.
  • Xây dựng bộ thông số công nghệ hóa già 2 cấp T76 cho các chi tiết hợp kim nhôm làm việc trong điều kiện môi trường biển yêu cầu tính chống ăn mòn cao, và quy trình hóa già 3 cấp RRA đảm bảo cân bằng tối ưu giữa độ bền kéo cao ($\approx 575\text{ MPa}$) và độ bền ăn mòn tốt.
  • Chứng minh khả năng rút ngắn thời gian hóa già ở chế độ cơ nhiệt luyện (20 giờ so với 24 giờ ở T6), mang lại hiệu quả tiết kiệm điện năng tiêu thụ trong quy mô sản xuất công nghiệp quốc phòng.

Hạn chế và hướng nghiên cứu tiếp

Hạn chế của luận án

  • Các thử nghiệm công nghệ nhiệt luyện, cơ nhiệt luyện và đánh giá tính chất mới dừng lại ở quy mô phòng thí nghiệm trên các mẫu tấm phẳng tiêu chuẩn, chưa tiến hành thử nghiệm toàn diện trên các chi tiết có hình học không gian phức tạp.
  • Chưa khảo sát sâu sự phân bố và định lượng mức độ ứng suất dư phát sinh sau nguyên công biến dạng nguội trong chế độ T661 bằng các phương pháp nhiễu xạ chuyên sâu.
  • Các đánh giá ăn mòn ứng suất (SCC) chủ yếu thực hiện thông qua mô phỏng điện hóa, tổn hao khối lượng và phun muối chu kỳ, chưa tiến hành thử nghiệm kéo tải trọng tĩnh kéo dài trong môi trường ăn mòn thực tế ngoài hiện trường.

Hướng nghiên cứu tiếp theo

  • Triển khai thử nghiệm quy trình cơ nhiệt luyện T661 trên dây chuyền công nghệ bán công nghiệp tại Nhà máy thuộc Tổng cục Công nghiệp quốc phòng để chế tạo thử nghiệm sản phẩm cánh ổn định đạn chống tăng thực tế.
  • Nghiên cứu kết hợp công nghệ cơ nhiệt luyện với các giải pháp xử lý bề mặt bổ trợ (như anôt hóa cứng bề mặt, phủ màng bảo vệ) nhằm nâng cao đồng thời cả độ bền cơ tính cực cao và khả năng chống ăn mòn trong môi trường khắc nghiệt.
  • Mở rộng nghiên cứu ảnh hưởng của việc hợp kim hóa bổ sung các nguyên tố vi lượng (Sc, Zr, Ag) vào thành phần hợp kim X59 trong quá trình nấu luyện trong nước để tăng cường độ bền nhiệt và tính chống nứt ăn mòn.

Giá trị tham khảo

Luận án là tài liệu chuyên khảo có giá trị kỹ thuật cao cho nhiều nhóm đối tượng:

  • Nghiên cứu sinh, học viên cao học và sinh viên ngành Kỹ thuật Vật liệu, Luyện kim, Cơ khí chế tạo: Có thể tham khảo phương pháp luận kết hợp giữa tính toán chuyển pha lý thuyết với thực nghiệm nhiễu xạ tia X (XRD), kính hiển vi điện tử quét phát xạ trường (FE-SEM), hiển vi điện tử truyền qua phân giải cao (HR-TEM) và phân tích nhiệt lượng quét vi sai (DSC).
  • Giảng viên và cán bộ nghiên cứu: Sử dụng các số liệu thực nghiệm, bộ ảnh tổ chức tế vi TEM/SEM và giản đồ chuyển biến pha làm học liệu giảng dạy chuyên sâu môn học Vật liệu học, Xử lý nhiệt và Biến dạng kim loại.
  • Kỹ sư công nghệ, cán bộ kỹ thuật tại các nhà máy công nghiệp quốc phòng và doanh nghiệp cơ khí: Ứng dụng trực tiếp các bảng thông số quy trình công nghệ (nhiệt độ, thời gian giữ nhiệt, tốc độ làm nguội, mức độ biến dạng cán) của các chế độ tôi ($470\text{ }^\circ\text{C}/2\text{h}$), T6, T76, RRA và T661 để điều chỉnh quy trình nhiệt luyện thực tế tại cơ sở sản xuất nhằm đạt các chỉ tiêu cơ tính hoặc tính bền ăn mòn theo yêu cầu thiết kế.

Câu hỏi thường gặp

1. Vì sao hợp kim nhôm X59 sau khi nhiệt luyện truyền thống T6 không đáp ứng được yêu cầu chế tạo cánh ổn định đạn chống tăng?

Sau khi nhiệt luyện chế độ T6 (tôi $470\text{ }^\circ\text{C}$ và hóa già $120\text{ }^\circ\text{C}/24\text{h}$), hợp kim X59 chỉ đạt giới hạn bền kéo cực đại khoảng 580 MPa. Trong khi đó, cánh ổn định đường bay của đạn phóng lựu chống tăng (như PG-9, B41M) phải làm việc trong điều kiện chịu tải trọng nén và uốn rất lớn khi bay với vận tốc vượt $700\text{ m/s}$ trong khoảng thời gian $4–6\text{ giây}$, đòi hỏi vật liệu cánh phải có giới hạn bền kéo không nhỏ hơn 600 MPa.

2. Sự khác biệt cơ bản về thành phần hóa học giữa hợp kim B95 (Nga) và 7075 (Mỹ) là gì?

Mặc dù cùng thuộc hệ Al-Zn-Mg-Cu và có thể thay thế tương đương, mác B95 theo tiêu chuẩn GOST 4784-97 có dải hàm lượng Zn rộng hơn ($5,0–7,0%$ so với $5,1–6,1%$ của 7075), hàm lượng Mn cho phép cao hơn đáng kể ($0,2–0,6%$ so với tối đa $0,30%$ của 7075), cho phép có mặt Ni (tối đa $0,1%$), nhưng hàm lượng Ti lại thấp hơn (tối đa $0,05%$ so với tối đa $0,20%$ của 7075). Sự khác biệt này ảnh hưởng trực tiếp đến khả năng hóa bền dung dịch rắn và động học tiết pha trong quá trình xử lý nhiệt.

3. Cơ chế nào giúp chế độ hóa già 3 cấp RRA đạt được sự cân bằng giữa độ bền cao và khả năng chống ăn mòn tốt?

Ở chế độ RRA, giai đoạn 1 ($120\text{ }^\circ\text{C}$) tạo ra các mầm pha $\eta'$ nhỏ mịn; giai đoạn 2 (RA ở nhiệt độ cao $200\text{ }^\circ\text{C}$ trong thời gian ngắn vài phút) làm thô hóa và phân bố gián đoạn các pha $\eta$ tại biên giới hạt đồng thời mở rộng vùng trống tiết pha PFZ (giúp chống ăn mòn); giai đoạn 3 (tái hóa già ở $120\text{ }^\circ\text{C}$) thúc đẩy dung dịch rắn tiếp tục tiết ra mật độ cao các pha $\eta'$ phân tán mịn trong lòng hạt. Do đó, tổ chức trong hạt giống chế độ T6 (đạt độ bền kéo cao $\approx 575\text{ MPa}$), trong khi tổ chức biên hạt giống chế độ T76 (giảm số lượng cặp pin galvanic, tăng tính chống ăn mòn).

4. Quy trình cơ nhiệt luyện T661 đã thiết lập mức biến dạng và thông số hóa già như thế nào để vượt ngưỡng bền 620 MPa?

Quy trình T661 áp dụng chế độ nung tôi $470\text{ }^\circ\text{C}$ giữ nhiệt 2 giờ, làm nguội nhanh trong nước, sau đó tiến hành cán biến dạng dẻo nguội ngay với mức độ biến dạng $6%$ ($BD_6$), tiếp tục hóa già nhân tạo ở nhiệt độ $120\text{ }^\circ\text{C}$ trong 20 giờ ($BD_{6.20}$). Mật độ lệch cao do biến dạng nguội tạo tâm mầm phân tán pha $\eta'$ mật độ cao, kết hợp với hiệu ứng biến cứng dư chưa bị khử hết ở nhiệt độ $120\text{ }^\circ\text{C}$, giúp hợp kim đạt giới hạn bền kéo $\sigma_B = 625\text{ MPa}$ và độ cứng $162\text{ HB}$.

5. Vai trò của vùng trống tiết pha (PFZ) và pha tiết biên hạt (GBP) trong cơ chế ăn mòn dưới ứng suất (SCC) được giải thích ra sao?

Pha tiết biên hạt GBP ($\eta - MgZn_2$) có điện thế điện cực âm nhất (khoảng $-1,05\text{ V}$), vùng trống tiết pha PFZ nghèo nguyên tố hợp kim có điện thế $-0,85\text{ V}$, và nền hạt dung dịch rắn có điện thế $-0,75\text{ V}$. Sự chênh lệch điện thế giữa GBP và PFZ nhỏ hơn giữa GBP và nền hạt. Khi pha $\eta$ biên hạt thô đại và phân bố đứt đoạn kết hợp với vùng PFZ đủ rộng (như ở chế độ T76 và RRA), các mạch ăn mòn galvanic liên tục dọc biên giới hạt bị triệt tiêu, ngăn chặn sự phát triển của rãnh ăn mòn và vết nứt SCC dưới tác dụng của ứng suất kéo.

Kết luận

Luận án tiến sĩ của tác giả Ngô Minh Tiến đã giải quyết thành công bài toán nâng cao cơ tính và khả năng chống ăn mòn cho hợp kim nhôm biến dạng độ bền cao hệ Al-Zn-Mg-Cu (mác X59 tương đương B95) được nấu luyện và cán tấm trong nước. Thông qua việc nghiên cứu bài bản các chế độ nhiệt luyện nhiều giai đoạn (T6, T76, RRA) và cơ nhiệt luyện (T661), tác giả đã xác lập được quy trình cơ nhiệt luyện tối ưu ($BD_{6.20}$) nâng giới hạn bền kéo của hợp kim vượt mốc 620 MPa, đáp ứng đầy đủ yêu cầu kỹ thuật khắt khe trong chế tạo cánh ổn định đạn chống tăng và các chi tiết quốc phòng trọng yếu. Công trình có giá trị khoa học vững chắc về luyện kim - xử lý nhiệt và mang lại hiệu quả ứng dụng thực tiễn rõ rệt trong việc làm chủ công nghệ vật liệu tại Việt Nam.
