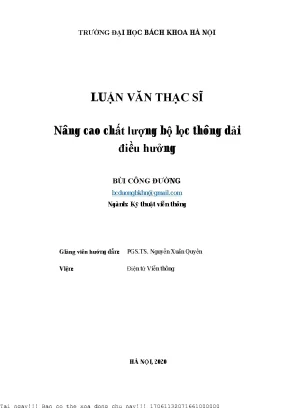

Nâng Cao Chất Lượng Bộ Lọc Thông Dải Điều Hưởng

Tài liệu nghiên cứu Nâng ao hất lượng bộ lọ thông dải điều hưởng, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu về .

• Tác giả: Bùi Công Đường
• Người hướng dẫn: PGS. Nguyễn Xuân Quyền
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ thuật viễn thông
• Đề tài: Nâng Cao Chất Lượng Bộ Lọc Thông Dải Điều Hưởng
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2020
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CẢM ƠN
• 1. CHƯƠNG 1: TỔNG QUAN THIẾT KẾ BỘ LỌC VÀ THIẾT KẾ BỘ LỌC SỬ DỤNG ĐƯỜNG TRUYỀN VI DẢI
• 1.1. Tổng quan thiết kế bộ lọc
• 1.1.1. Nguyên tắc thiết kế
• 1.1.2. Phép biến đổi từ mạch lọc thông thấp
• 1.1.3. Phép biến đổi Richard và phép đồng dạng Kuroda
• 1.1.4. Các phương pháp điều chỉnh tần số cộng hưởng bộ lọc
• 1.2. Tổng quan thiết kế bộ lọc sử dụng đường truyền vi dải
• 1.2.1. Đường truyền vi dải
• 1.2.2. Các mô hình tương đương thường gặp trong đường truyền vi dải
• 1.2.3. Bộ lọc thông dải sử dụng đường truyền vi dải
• 1.3. Kết luận chương
• 2. CHƯƠNG 2: THIẾT KẾ BỘ LỌC THÔNG DẢI ĐIỀU HƯỞNG VÀ CẢI THIỆN CÁC THÔNG SỐ BỘ LỌC
• 2.1. Yêu cầu kỹ thuật
• 2.2. Thiết kế bộ lọc thông dải điều hưởng
• 2.3. Cải thiện băng thông bộ lọc
• 2.4. Kết luận chương
• 3. CHƯƠNG 3: KẾT QUẢ THỰC TẾ CHẾ TẠO, ĐO KIỂM VÀ CĂN CHỈNH CÁC THÔNG SỐ BỘ LỌC
• 3.1. Kịch bản đo kiểm
• 3.2. Kết quả đo thực tế
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Bộ Lọc Thông Dải Khái Niệm và Ứng Dụng

Các bộ lọc thông dải là thành phần không thể thiếu trong kỹ thuật viễn thông, đặc biệt là trong các hệ thống thông tin vô tuyến. Chúng cho phép các tín hiệu trong một dải tần nhất định đi qua, đồng thời loại bỏ các tín hiệu nằm ngoài dải đó, giảm thiểu can nhiễu và nâng cao chất lượng tín hiệu. Ứng dụng của bộ lọc thông dải rất đa dạng, từ các thiết bị di động đến các hệ thống radar và vệ tinh. Việc thiết kế và tối ưu hóa hiệu suất bộ lọc là vô cùng quan trọng để đảm bảo hoạt động ổn định và hiệu quả của toàn bộ hệ thống. Các lý thuyết phân tích và thiết kế bộ lọc thông dải đã trải qua một quá trình phát triển lâu dài và tương đối hoàn thiện, tuy nhiên, việc nghiên cứu các lý thuyết mới vẫn tiếp tục được thực hiện nhằm đáp ứng nhu cầu ngày càng tăng về khả năng xử lý đa kênh truyền và đa băng tần.

1.1. Khái niệm cơ bản về bộ lọc thông dải trong viễn thông

Bộ lọc thông dải (Band-pass filter - BPF) là một loại mạch lọc cho phép các tín hiệu trong một dải tần số cụ thể đi qua và chặn các tín hiệu ở các tần số khác. Dải tần số mà bộ lọc cho phép đi qua được gọi là băng thông của bộ lọc. Tần số trung tâm là trung điểm của băng thông này. Các thông số quan trọng của một bộ lọc bao gồm độ suy hao chèn, độ suy hao phản xạ, và độ chọn lọc, ảnh hưởng trực tiếp đến chất lượng bộ lọc. Ví dụ, theo luận văn gốc, các thiết bị truyền thông không còn bó hẹp ở một tần số hoạt động nhất định mà có khả năng hoạt động trên nhiều kênh tần số khác nhau như đầu thu kỹ thuật số, bộ đàm và đặc biệt là các thiết bị sử dụng công nghệ vô tuyến định nghĩa bằng phần mềm (SDR).

1.2. Các loại bộ lọc thông dải phổ biến SAW BAW LC và bộ lọc số

Có nhiều loại bộ lọc thông dải khác nhau, mỗi loại có ưu và nhược điểm riêng. Bộ lọc SAW (Surface Acoustic Wave) thường được sử dụng trong các ứng dụng tần số thấp đến trung bình. Bộ lọc BAW (Bulk Acoustic Wave) thích hợp cho các ứng dụng tần số cao hơn. Bộ lọc LC sử dụng các linh kiện thụ động như cuộn cảm (L) và tụ điện (C) và có thể được tùy chỉnh để đáp ứng các yêu cầu cụ thể. Bộ lọc số thực hiện lọc tín hiệu bằng các thuật toán số và thường được sử dụng trong các hệ thống xử lý tín hiệu số. Việc lựa chọn loại bộ lọc phù hợp phụ thuộc vào yêu cầu về tần số, băng thông, độ suy hao, và các yếu tố khác.

1.3. Vai trò của bộ lọc thông dải điều hưởng trong hệ thống thông tin vô tuyến

Trong các hệ thống thông tin vô tuyến, bộ lọc thông dải điều hưởng (Tunable Band-pass Filters) đóng vai trò quan trọng trong việc chọn lựa và xử lý tín hiệu. Chúng có khả năng điều chỉnh tần số trung tâm và băng thông, cho phép hệ thống hoạt động hiệu quả trong các môi trường có nhiều tín hiệu can nhiễu. Việc nâng cao chất lượng bộ lọc loại này có ý nghĩa then chốt để đảm bảo chất lượng tín hiệu viễn thông trong các ứng dụng hiện đại.

II. Thách Thức Trong Thiết Kế Bộ Lọc Điều Hưởng Chất Lượng Cao

Việc thiết kế bộ lọc thông dải điều hưởng với chất lượng cao đặt ra nhiều thách thức. Một trong những vấn đề chính là duy trì độ suy hao chèn thấp và độ suy hao phản xạ cao trong toàn bộ dải tần số điều chỉnh. Ngoài ra, việc đảm bảo độ chọn lọc tốt và hệ số phẩm chất (Q) cao cũng là những yếu tố quan trọng. Các kỹ thuật điều chế và xử lý tín hiệu hiện đại đòi hỏi bộ lọc phải có khả năng xử lý các tín hiệu phức tạp với băng thông rộng và tốc độ cao. Việc tối ưu hóa bộ lọc để đáp ứng các yêu cầu này đòi hỏi sự kết hợp giữa lý thuyết và thực nghiệm.

2.1. Vấn đề về độ suy hao chèn và độ suy hao phản xạ trong bộ lọc điều hưởng

Độ suy hao chèn (Insertion Loss) và độ suy hao phản xạ (Return Loss) là hai thông số quan trọng đánh giá hiệu suất của bộ lọc. Độ suy hao chèn thể hiện mức độ suy giảm tín hiệu khi đi qua bộ lọc, trong khi độ suy hao phản xạ cho biết mức độ tín hiệu bị phản xạ trở lại nguồn. Trong bộ lọc điều hưởng, việc duy trì cả hai thông số này ở mức tối ưu trong toàn bộ dải tần số điều chỉnh là một thách thức lớn. Theo luận văn gốc, một trong những vấn đề chính là duy trì độ suy hao chèn thấp và độ suy hao phản xạ cao trong toàn bộ dải tần số điều chỉnh.

2.2. Ảnh hưởng của hệ số phẩm chất Q đến độ chọn lọc của bộ lọc

Hệ số phẩm chất (Q) là một chỉ số quan trọng đánh giá độ chọn lọc của bộ lọc. Bộ lọc có hệ số Q cao sẽ có khả năng phân biệt tốt hơn giữa các tín hiệu ở các tần số gần nhau, trong khi bộ lọc có hệ số Q thấp sẽ có băng thông rộng hơn và độ chọn lọc kém hơn. Việc lựa chọn và tối ưu hóa hệ số Q là một yếu tố quan trọng trong thiết kế bộ lọc thông dải.

2.3. Các yếu tố ảnh hưởng đến sự ổn định và tính tuyến tính của bộ lọc thông dải điều hưởng

Sự ổn định và tính tuyến tính là những yếu tố quan trọng khác cần xem xét khi thiết kế bộ lọc thông dải điều hưởng. Bộ lọc không ổn định có thể gây ra dao động và làm hỏng hệ thống. Bộ lọc không tuyến tính có thể tạo ra các hài và các sản phẩm trộn lẫn không mong muốn, gây ảnh hưởng đến chất lượng tín hiệu. Các yếu tố như nhiệt độ, điện áp, và các linh kiện không lý tưởng có thể ảnh hưởng đến sự ổn định và tính tuyến tính của bộ lọc.

III. Phương Pháp Thiết Kế Bộ Lọc Điều Hưởng Sử Dụng Vi Mạch RF

Thiết kế bộ lọc thông dải điều hưởng sử dụng vi mạch RF là một phương pháp phổ biến trong kỹ thuật viễn thông. Phương pháp này cho phép tích hợp các linh kiện và mạch điện trên một chip duy nhất, giảm kích thước và chi phí sản xuất. Các kỹ thuật như sử dụng mạch cộng hưởng và đường truyền vi dải được áp dụng để tạo ra các bộ lọc có hiệu suất cao và khả năng điều chỉnh linh hoạt. Việc thiết kế bộ lọc cần xem xét các yếu tố như lựa chọn linh kiện, bố trí mạch điện, và mô phỏng để đảm bảo đáp ứng các yêu cầu kỹ thuật.

3.1. Sử dụng mạch cộng hưởng để tạo ra bộ lọc thông dải với tần số trung tâm có thể điều chỉnh

Mạch cộng hưởng là một thành phần quan trọng trong thiết kế bộ lọc thông dải. Bằng cách điều chỉnh các thông số của mạch cộng hưởng, như điện dung hoặc điện cảm, có thể thay đổi tần số trung tâm của bộ lọc. Các linh kiện như diode biến dung hoặc MEMS (Microelectromechanical Systems) thường được sử dụng để tạo ra các mạch cộng hưởng có khả năng điều chỉnh tần số.

3.2. Ứng dụng đường truyền vi dải trong thiết kế bộ lọc thông dải cho vi mạch RF

Đường truyền vi dải là một loại đường truyền sóng được sử dụng rộng rãi trong các vi mạch RF. Chúng có ưu điểm là dễ chế tạo, chi phí thấp, và có thể được tích hợp trên cùng một chip với các linh kiện khác. Bộ lọc thông dải có thể được thiết kế bằng cách sử dụng các đoạn đường truyền vi dải có chiều dài và trở kháng khác nhau để tạo ra các mạch cộng hưởng và các phần tử lọc.

3.3. Các kỹ thuật tối ưu hóa bộ lọc để cải thiện độ suy hao chèn và băng thông

Việc tối ưu hóa bộ lọc là một bước quan trọng trong quá trình thiết kế. Các kỹ thuật như điều chỉnh các thông số của mạch điện, sử dụng các thuật toán tối ưu hóa, và thực hiện mô phỏng điện từ có thể được áp dụng để cải thiện độ suy hao chèn, băng thông, và các thông số khác của bộ lọc. Mục tiêu là đạt được sự cân bằng giữa các yêu cầu kỹ thuật khác nhau và đảm bảo hiệu suất của bộ lọc trong các điều kiện hoạt động khác nhau.

IV. Cải Thiện Băng Thông Bộ Lọc Điều Hưởng Giải Pháp và Nghiên Cứu

Cải thiện băng thông của bộ lọc điều hưởng là một trong những mục tiêu quan trọng trong kỹ thuật viễn thông. Băng thông hẹp có thể hạn chế khả năng xử lý các tín hiệu có phổ rộng, trong khi băng thông quá rộng có thể làm tăng khả năng bị can nhiễu. Các phương pháp như sử dụng nhiều mạch cộng hưởng, điều chỉnh hệ số ghép nối, và áp dụng các kỹ thuật xử lý tín hiệu có thể được sử dụng để cải thiện băng thông của bộ lọc. Các nghiên cứu gần đây tập trung vào việc phát triển các bộ lọc có băng thông có thể điều chỉnh linh hoạt để đáp ứng các yêu cầu khác nhau.

4.1. Sử dụng nhiều mạch cộng hưởng để mở rộng băng thông của bộ lọc thông dải

Một phương pháp để mở rộng băng thông của bộ lọc thông dải là sử dụng nhiều mạch cộng hưởng được ghép nối với nhau. Mỗi mạch cộng hưởng sẽ đóng góp vào băng thông tổng thể của bộ lọc. Bằng cách điều chỉnh tần số và hệ số ghép nối của các mạch cộng hưởng, có thể đạt được băng thông mong muốn. Theo luận văn gốc, cần một bộ lọc đa băng tần để lọc tín hiệu có ích ra khỏi các tín hiệu nằm ở các dải tần lân cận từ các hệ thống xung quanh.

4.2. Điều chỉnh hệ số ghép nối giữa các mạch cộng hưởng để kiểm soát băng thông

Hệ số ghép nối giữa các mạch cộng hưởng ảnh hưởng đến băng thông của bộ lọc. Hệ số ghép nối lớn sẽ tạo ra băng thông rộng hơn, trong khi hệ số ghép nối nhỏ sẽ tạo ra băng thông hẹp hơn. Bằng cách điều chỉnh hệ số ghép nối, có thể kiểm soát băng thông của bộ lọc một cách chính xác. Các linh kiện như tụ điện và cuộn cảm có thể được sử dụng để điều chỉnh hệ số ghép nối.

4.3. Ứng dụng các kỹ thuật xử lý tín hiệu để cải thiện băng thông hiệu dụng của bộ lọc

Các kỹ thuật xử lý tín hiệu có thể được sử dụng để cải thiện băng thông hiệu dụng của bộ lọc. Ví dụ, kỹ thuật cân bằng có thể được sử dụng để bù đắp cho sự suy giảm tín hiệu ở các tần số cao, làm tăng băng thông hiệu dụng của bộ lọc. Các thuật toán lọc thích nghi cũng có thể được sử dụng để điều chỉnh đáp ứng tần số của bộ lọc theo thời gian, cho phép bộ lọc thích ứng với các tín hiệu khác nhau và cải thiện băng thông hiệu dụng.

V. Ứng Dụng Thực Tế và Kết Quả Nghiên Cứu Về Bộ Lọc Điều Hưởng

Các bộ lọc thông dải điều hưởng có nhiều ứng dụng thực tế trong kỹ thuật viễn thông. Chúng được sử dụng trong các hệ thống thông tin vô tuyến, các thiết bị di động, và các hệ thống radar. Các nghiên cứu gần đây tập trung vào việc phát triển các bộ lọc có kích thước nhỏ gọn, hiệu suất cao, và khả năng điều chỉnh linh hoạt. Các kết quả nghiên cứu cho thấy rằng các bộ lọc sử dụng vi mạch RF và mạch cộng hưởng có thể đạt được độ suy hao chèn thấp và băng thông rộng.

5.1. Ứng dụng bộ lọc thông dải điều hưởng trong các hệ thống thông tin vô tuyến

Bộ lọc thông dải điều hưởng đóng vai trò quan trọng trong các hệ thống thông tin vô tuyến, cho phép chọn lựa tín hiệu mong muốn từ nhiều nguồn tín hiệu khác nhau. Khả năng điều chỉnh tần số trung tâm và băng thông giúp hệ thống thích ứng với các điều kiện môi trường khác nhau và giảm thiểu can nhiễu.

5.2. Sử dụng bộ lọc điều hưởng trong các thiết bị di động để cải thiện chất lượng tín hiệu

Trong các thiết bị di động, bộ lọc điều hưởng được sử dụng để lọc các tín hiệu không mong muốn và cải thiện chất lượng tín hiệu. Chúng giúp giảm thiểu can nhiễu từ các nguồn bên ngoài và đảm bảo rằng thiết bị có thể kết nối với mạng một cách ổn định và hiệu quả. Việc điều khiển chất lượng tín hiệu trong môi trường di động phức tạp là vô cùng quan trọng.

5.3. Các kết quả đo kiểm và căn chỉnh thông số của bộ lọc thông dải điều hưởng

Việc đo kiểm và căn chỉnh thông số của bộ lọc thông dải điều hưởng là bước quan trọng để đảm bảo hiệu suất của nó trong thực tế. Các thông số như độ suy hao chèn, độ suy hao phản xạ, băng thông, và tần số trung tâm được đo và điều chỉnh để đáp ứng các yêu cầu kỹ thuật. Theo luận văn gốc, việc thiết kế, mô phỏng và layout phục vụ chế tạo bộ lọc sẽ được thực hiện trên các phần mềm chuyên dụng: ADS (Advanced Design System) và Altium.

VI. Kết Luận và Hướng Phát Triển Của Bộ Lọc Thông Dải Điều Hưởng

Bộ lọc thông dải điều hưởng đóng vai trò quan trọng trong kỹ thuật viễn thông hiện đại. Các nghiên cứu và phát triển trong lĩnh vực này đang tập trung vào việc cải thiện hiệu suất, giảm kích thước, và tăng khả năng điều chỉnh của bộ lọc. Các hướng phát triển tiềm năng bao gồm sử dụng các vật liệu mới, áp dụng các kỹ thuật thiết kế tiên tiến, và tích hợp bộ lọc với các hệ thống xử lý tín hiệu số.

6.1. Tổng kết các phương pháp nâng cao chất lượng bộ lọc thông dải điều hưởng

Các phương pháp nâng cao chất lượng bộ lọc thông dải điều hưởng bao gồm sử dụng mạch cộng hưởng có khả năng điều chỉnh, áp dụng đường truyền vi dải trong thiết kế vi mạch RF, điều chỉnh hệ số ghép nối, và ứng dụng các kỹ thuật xử lý tín hiệu. Việc kết hợp các phương pháp này có thể mang lại những cải thiện đáng kể về hiệu suất và tính linh hoạt của bộ lọc.

6.2. Các hướng nghiên cứu tiềm năng trong lĩnh vực bộ lọc thông dải điều hưởng

Các hướng nghiên cứu tiềm năng trong lĩnh vực bộ lọc thông dải điều hưởng bao gồm phát triển các bộ lọc có khả năng điều chỉnh băng thông linh hoạt, sử dụng các vật liệu mới để giảm kích thước và cải thiện hiệu suất, và tích hợp bộ lọc với các hệ thống xử lý tín hiệu số để tạo ra các giải pháp thông minh hơn. Ứng dụng kỹ thuật vi sóng vào thiết kế bộ lọc có thể tạo ra những bước đột phá lớn.

6.3. Tầm quan trọng của bộ lọc điều hưởng trong sự phát triển của mạng viễn thông tương lai

Bộ lọc điều hưởng đóng vai trò ngày càng quan trọng trong sự phát triển của mạng viễn thông tương lai. Chúng cho phép hệ thống thích ứng với các điều kiện môi trường khác nhau, giảm thiểu can nhiễu, và cung cấp chất lượng tín hiệu cao cho người dùng. Việc tiếp tục nghiên cứu và phát triển các bộ lọc điều hưởng tiên tiến sẽ đóng góp quan trọng vào việc xây dựng một mạng viễn thông hiệu quả và đáng tin cậy.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển mạnh mẽ của các hệ thống thông tin vô tuyến hiện đại, nhu cầu sử dụng các thiết bị có khả năng hoạt động trên nhiều kênh tần số khác nhau ngày càng tăng cao. Theo ước tính, dải tần UHF (Ultra High Frequency) từ 550 MHz đến 730 MHz được ứng dụng rộng rãi trong truyền thanh FM và truyền hình quảng bá, đòi hỏi các bộ lọc thông dải có khả năng điều chỉnh tần số cộng hưởng và băng thông để giảm thiểu can nhiễu và tối ưu hóa hiệu suất truyền dẫn. Vấn đề nghiên cứu trọng tâm là nâng cao chất lượng bộ lọc thông dải điều hưởng (Tunable Band-pass Filters) nhằm đáp ứng yêu cầu đa kênh, đa băng tần trong các thiết bị truyền thông không dây hiện đại.

Mục tiêu cụ thể của luận văn là thiết kế, mô phỏng, chế tạo và đo kiểm bộ lọc thông dải điều hưởng dải tần UHF với khả năng điều chỉnh tần số trung tâm từ 550 MHz đến 730 MHz, đồng thời cải thiện các thông số kỹ thuật quan trọng như suy hao chèn và băng thông. Phạm vi nghiên cứu tập trung vào việc ứng dụng các phương pháp điều chỉnh tần số cộng hưởng bằng diode biến dung, sử dụng đường truyền vi dải song song làm cấu trúc cơ bản của bộ lọc. Nghiên cứu được thực hiện tại Trường Đại học Bách Khoa Hà Nội trong năm 2020, với việc sử dụng phần mềm chuyên dụng ADS và Altium cho thiết kế và layout.

Ý nghĩa của nghiên cứu thể hiện qua việc cung cấp giải pháp bộ lọc có thể điều chỉnh linh hoạt, giảm kích thước hệ thống, tăng hiệu quả sử dụng tài nguyên tần số và giảm thiểu can nhiễu trong các hệ thống truyền thông không dây đa kênh. Kết quả nghiên cứu góp phần nâng cao chất lượng thiết bị viễn thông, hỗ trợ phát triển công nghệ vô tuyến định nghĩa bằng phần mềm (SDR) và các ứng dụng truyền thông đa phương tiện trong thời đại công nghiệp 4.0.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình thiết kế bộ lọc cao tần, trong đó có:

• Lý thuyết thiết kế bộ lọc Butterworth và Chebyshev: Butterworth có đáp ứng tần số phẳng tối đa, trong khi Chebyshev có độ dốc tại tần số cắt tốt hơn với độ gợn nhỏ trong dải thông. Bộ lọc Chebyshev được ưu tiên sử dụng do yêu cầu độ gợn dải thông nhỏ (0.5 dB) và trở kháng đầu vào/ra chuẩn 50 Ω.

• Phép biến đổi từ mạch lọc thông thấp sang mạch lọc thông dải: Sử dụng các công thức chuẩn hóa trở kháng và tần số, phép biến đổi Richard và phép đồng dạng Kuroda để chuyển đổi các phần tử tập trung L, C thành các đoạn đường truyền vi dải có tham số phân bố, phù hợp với tần số siêu cao tần (UHF).

• Khái niệm đường truyền vi dải song song (Coupled Microstrip Lines): Được sử dụng làm cấu trúc cơ bản cho bộ lọc, với các mô hình tương đương như đường truyền hở mạch, ngắn mạch, khe hẹp và phần gấp khúc, giúp mô phỏng chính xác đặc tính điện của bộ lọc.

• Phương pháp điều chỉnh tần số cộng hưởng bằng diode biến dung (Varactor Diode): Diode biến dung có điện dung thay đổi theo điện áp phân cực ngược, cho phép điều chỉnh tần số cộng hưởng và băng thông của bộ lọc một cách linh hoạt. Hai loại diode SMV1232-079LF và SMV1236-079LF được sử dụng với dải điện dung từ 0.72 pF đến 26.75 pF và điện áp phân cực từ 0 đến 15 V.

Phương pháp nghiên cứu

Nguồn dữ liệu chính bao gồm các tài liệu lý thuyết về thiết kế bộ lọc, các mô hình đường truyền vi dải, đặc tính diode biến dung, cùng với dữ liệu thực nghiệm từ quá trình chế tạo và đo kiểm bộ lọc.

Phương pháp nghiên cứu gồm các bước:

1. Nghiên cứu lý thuyết thiết kế bộ lọc cao tần và các phương pháp điều chỉnh tần số cộng hưởng.
2. Thiết kế và mô phỏng bộ lọc thông dải điều hưởng dải tần UHF trên phần mềm ADS 2015, sử dụng vật liệu FR4 với độ dày 0.8 mm, hằng số điện môi ε = 4.6, chiều rộng đường vi dải 1.2 mm.
3. Mô hình hóa đường truyền vi dải song song thành các tụ điện hình chữ U, thay thế bằng diode biến dung để điều chỉnh điện dung và từ đó điều chỉnh tần số cộng hưởng và băng thông.
4. Chế tạo bộ lọc trên phần mềm Altium và thực hiện layout mạch.
5. Đo kiểm và căn chỉnh các thông số bộ lọc bằng hệ thống đo gồm máy cấp nguồn DC GW INSTEK (0 ÷ 30 VDC) và máy phân tích mạng VNA TR1300/1 (dải tần 300 kHz ÷ 1.3 GHz), đo các tham số S11, S21.
6. Phân tích kết quả đo thực tế tại các tần số 550 MHz, 600 MHz, 650 MHz, 700 MHz và 730 MHz với các mức băng thông tối đa và tối thiểu.

Cỡ mẫu nghiên cứu là bộ lọc được thiết kế và chế tạo thực tế, với các phép đo được thực hiện nhiều lần để đảm bảo độ tin cậy. Phương pháp chọn mẫu là thiết kế dựa trên các yêu cầu kỹ thuật thực tế và mô phỏng trên phần mềm chuyên dụng, sau đó chế tạo và đo kiểm thực nghiệm.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Phạm vi điều chỉnh tần số trung tâm rộng: Bộ lọc thông dải điều hưởng được thiết kế có khả năng điều chỉnh tần số trung tâm từ 550 MHz đến 730 MHz, phù hợp với dải tần UHF ứng dụng trong truyền thanh FM và truyền hình quảng bá.

2. Khả năng điều chỉnh băng thông hiệu quả: Tại tần số trung tâm 650 MHz, băng thông bộ lọc có thể điều chỉnh từ 88 MHz đến 116 MHz, tương đương mức thay đổi khoảng 32%. Việc điều chỉnh này được thực hiện thông qua thay đổi điện áp phân cực ngược của diode biến dung từ 0 đến 12 V.

3. Suy hao chèn (Insertion Loss) được cải thiện: Kết quả mô phỏng cho thấy suy hao chèn tại các tần số cộng hưởng dao động trong khoảng từ 1.6 dB đến 4 dB, với xu hướng suy hao giảm khi tần số trung tâm tăng do hệ số phẩm chất Q của diode biến dung giảm. Kết quả đo thực tế cũng xác nhận suy hao chèn nằm trong khoảng 1.5 dB đến 3.5 dB tùy theo tần số và băng thông.

4. Suy hao phản hồi (Return Loss) tốt: Các kết quả đo S11 cho thấy bộ lọc có suy hao phản hồi thấp, đảm bảo khả năng khớp trở kháng 50 Ω, giúp giảm thiểu tín hiệu phản xạ và tăng hiệu quả truyền dẫn.

Thảo luận kết quả

Nguyên nhân của khả năng điều chỉnh tần số và băng thông linh hoạt là do việc sử dụng diode biến dung SMV1232-079LF và SMV1236-079LF trong cấu trúc bộ cộng hưởng đường vi dải song song, cho phép thay đổi điện dung một cách chính xác thông qua điện áp phân cực. Việc mô hình hóa đường truyền vi dải thành các tụ điện hình chữ U giúp đơn giản hóa thiết kế và dễ dàng tích hợp các phần tử điều chỉnh.

So sánh với các nghiên cứu trước đây, bộ lọc trong luận văn có phạm vi điều chỉnh tần số rộng hơn và băng thông có thể điều chỉnh linh hoạt hơn, đồng thời duy trì suy hao chèn ở mức thấp hơn hoặc tương đương. Điều này chứng tỏ hiệu quả của phương pháp thiết kế và cải thiện chất lượng bộ lọc.

Dữ liệu có thể được trình bày qua các biểu đồ tần số - suy hao chèn (S21) và tần số - suy hao phản hồi (S11) tại các mức điện áp điều khiển khác nhau, cũng như bảng tổng hợp các thông số kỹ thuật đo được tại các tần số trung tâm khác nhau.

Đề xuất và khuyến nghị

1. Tăng cường tích hợp điều khiển số cho bộ lọc: Phát triển mạch điều khiển số sử dụng giao diện SPI hoặc I2C để điều chỉnh điện áp phân cực diode biến dung, giúp tự động hóa và nâng cao độ chính xác điều chỉnh tần số và băng thông trong thời gian thực.

2. Nâng cao hệ số phẩm chất Q của diode biến dung: Nghiên cứu và ứng dụng các loại diode biến dung hoặc tụ điện MEMS có hệ số Q cao hơn để giảm suy hao chèn, cải thiện hiệu suất truyền dẫn, đặc biệt ở tần số cao.

3. Mở rộng phạm vi điều chỉnh tần số và băng thông: Thiết kế các cấu trúc bộ lọc đa bậc hoặc đa tầng để mở rộng phạm vi điều chỉnh, đáp ứng nhu cầu đa băng tần trong các hệ thống truyền thông đa kênh.

4. Ứng dụng trong các hệ thống SDR và IoT: Khuyến nghị tích hợp bộ lọc điều hưởng vào các thiết bị vô tuyến định nghĩa bằng phần mềm (SDR) và các thiết bị IoT để nâng cao khả năng thích ứng tần số và giảm thiểu can nhiễu trong môi trường truyền thông phức tạp.

Các giải pháp trên nên được thực hiện trong vòng 1-2 năm tới, với sự phối hợp giữa các nhóm nghiên cứu và doanh nghiệp trong lĩnh vực viễn thông để đảm bảo tính khả thi và ứng dụng thực tế.

Đối tượng nên tham khảo luận văn

1. Các nhà nghiên cứu và kỹ sư viễn thông: Có thể áp dụng các phương pháp thiết kế và cải tiến bộ lọc thông dải điều hưởng trong phát triển thiết bị truyền thông không dây, nâng cao hiệu suất hệ thống.

2. Sinh viên và học viên cao học ngành Kỹ thuật Viễn thông: Sử dụng luận văn làm tài liệu tham khảo về thiết kế bộ lọc cao tần, ứng dụng đường truyền vi dải và diode biến dung trong thực tế.

3. Doanh nghiệp sản xuất thiết bị viễn thông: Áp dụng kết quả nghiên cứu để phát triển các sản phẩm bộ lọc đa băng tần, bộ lọc điều chỉnh tần số cho các thiết bị SDR, truyền hình, truyền thanh.

4. Các tổ chức nghiên cứu và phát triển công nghệ RF: Tham khảo để nâng cao chất lượng thiết bị, giảm thiểu can nhiễu và tối ưu hóa tài nguyên tần số trong các hệ thống truyền thông hiện đại.

Câu hỏi thường gặp

1. Bộ lọc thông dải điều hưởng là gì và tại sao cần thiết?
   Bộ lọc thông dải điều hưởng là bộ lọc có khả năng thay đổi tần số cộng hưởng và băng thông theo yêu cầu, giúp lọc tín hiệu hiệu quả trong nhiều dải tần khác nhau. Điều này rất cần thiết trong các thiết bị truyền thông đa kênh để giảm thiểu can nhiễu và tối ưu hóa hiệu suất.

2. Tại sao sử dụng diode biến dung trong thiết kế bộ lọc?
   Diode biến dung có điện dung thay đổi theo điện áp phân cực ngược, cho phép điều chỉnh tần số cộng hưởng và băng thông bộ lọc một cách linh hoạt, nhanh chóng và chính xác, phù hợp với các ứng dụng tần số siêu cao.

3. Phần mềm nào được sử dụng để thiết kế và mô phỏng bộ lọc?
   Phần mềm Advanced Design System (ADS) được sử dụng để thiết kế, mô phỏng bộ lọc, trong khi Altium được dùng để thực hiện layout mạch in, hỗ trợ chế tạo bộ lọc thực tế.

4. Kết quả đo thực tế có khác biệt nhiều so với mô phỏng không?
   Kết quả đo thực tế tại các tần số 550 MHz đến 730 MHz cho thấy suy hao chèn và suy hao phản hồi tương đối gần với kết quả mô phỏng, chứng tỏ tính chính xác của mô hình và thiết kế.

5. Bộ lọc này có thể ứng dụng trong những lĩnh vực nào?
   Bộ lọc thông dải điều hưởng phù hợp với các hệ thống truyền thanh FM, truyền hình quảng bá, thiết bị vô tuyến định nghĩa bằng phần mềm (SDR), các thiết bị IoT và các hệ thống truyền thông không dây đa kênh khác.

Kết luận

• Bộ lọc thông dải điều hưởng dải tần UHF từ 550 MHz đến 730 MHz đã được thiết kế, mô phỏng và chế tạo thành công với khả năng điều chỉnh tần số trung tâm và băng thông linh hoạt.
• Việc sử dụng diode biến dung SMV1232-079LF và SMV1236-079LF cho phép điều chỉnh điện dung hiệu quả, cải thiện chất lượng bộ lọc về suy hao chèn và băng thông.
• Kết quả đo thực tế khẳng định tính khả thi và hiệu quả của thiết kế, phù hợp với các ứng dụng truyền thông không dây hiện đại.
• Đề xuất các giải pháp nâng cao hệ số phẩm chất Q, tích hợp điều khiển số và mở rộng phạm vi điều chỉnh để phát triển bộ lọc đa băng tần trong tương lai.
• Khuyến khích áp dụng nghiên cứu trong các lĩnh vực viễn thông, SDR và IoT nhằm nâng cao hiệu suất và tính linh hoạt của hệ thống truyền thông.

Để tiếp tục phát triển, các nhóm nghiên cứu và doanh nghiệp nên phối hợp triển khai các giải pháp đề xuất, đồng thời mở rộng ứng dụng bộ lọc trong các hệ thống truyền thông đa kênh hiện đại. Hành động ngay hôm nay để nâng cao chất lượng thiết bị và đáp ứng nhu cầu ngày càng cao của thị trường viễn thông!

Trích đoạn nội dung tài liệu

CHƯƠNG 1: TỔNG QUAN THIẾT KẾ BỘ LỌC VÀ THIẾT KẾ BỘ LỌC SỬ DỤNG ĐƯỜNG TRUYỀN VI DẢI 1.1 Tổng quan thiết kế bộ lọc 1.1 Nguyên tắc thiết kế Các thiết kế của các bộ lọc bất kỳ đều có thể dựa trên thiết kế cơ bản của bộ lọc thông thấp LPF (Low Pass Filter), sau đó dùng phép biến đổi hàm số của mạch lọc để đưa ra đáp ứng của mạch lọc. Để tăng tính tổng quát của công thức thiết kế, các đại lượng về trở kháng và tần số đều được chuẩn hóa: trở kháng chuẩn hóa theo điện trở chuẩn R 0 = 50 Ω, tần số chuẩn hóa theo tần số cắt ωc của mạch lọc được xác định từ yêu cầu thiết kế. Sau khi thiết kế trên các đại lượng đã được chuẩn hóa, ta sẽ suy ra được giá trị thực của linh kiện bằng phép suy ngược lại về trở kháng và tần số. 1 Cấu trúc mạch lọc với các phần tử có tham số tập trung Các giá trị g i: g0: điện trở nguồn áp hoặc điện dẫn nguồn dòng (g = 0) gk (k=1, 2, …N): điện cảm nếu là phần tử nối tiếp, điện dung nếu là phần tử song song.

GN+1 : điện trở tải nếu gN là điện dung song song điện dẫn tải nếu g N là điện cảm nối tiếp Các điện trở đầu cuối là R1 và R N thì ta có R N = rR1. Tùy theo số bậc N mong muốn của bộ lọc và cấu trúc mà ta có thể xác định giá trị các phần tử mạch lọc theo bảng giá trị đã được chuẩn hóa của gi. Các bộ lọc tương tự tuyến tính là phổ biến nhất cho lọc tín hiệu. Phương pháp hiện nay cho các bộ lọc tương tự tuyến tính được gọi là tổ hợp mạng (bản chất của phương 9 pháp này là nhằm thu được các giá trị thành phần của đa thức tỷ lệ cho trước đại diện hàm truyền đạt mong muốn).

Các bộ lọc theo cách này là: • Chebyshev (loại I và II): có xấp xỉ tốt nhất cho đáp ứng lý tưởng của bất cứ bộ lọc nào với bậc và độ gợn sóng xác định. • Butterworth: có đáp ứng tần số phẳng tối đa. • Bessel: có trễ phẳng tối đa. • Elliptic: có độ dốc tại tần số cắt tốt nhất với cùng bậc và độ gợn xác định.

Sự khác biệt giữa các lớp bộ lọc này là chúng dùng những đa thức khác nhau để xấp xỉ các đáp ứng bộ lọc lý tưởng. Điều này dẫn tới mỗi loại có một hàm truyền đạt riêng. Hàm truyền đạt: H(s) = Y(s)/X(s) với s = δ + jω Dưới đây là hình ảnh các bộ lọc: Hình 1. 2 Đáp ứng tần số của các bộ lọc Ta thấy bộ lọc Butterworth có độ thoải cao hơn Chebyshev và Elliptic nhưng có điểm lợi là không nhấp nhô.

a) Bộ lọc Butterworth (Maximally flat) 10 ωc Lk gk = và gk = ωcCk R1 (1.1) R1   ω 2  Đặc tính suy hao: AN (ω ) = 10log 1 +    (1.2)   ω c   Trong đó, N là số bậc bộ lọc, ωc là tần số cắt, suy hao bộ lọc là 3dB tại ω=ωc. Phương trình xác định gk trong trường hợp này là:  ( 2k − 1) π  gk = 2sin   với k=1, 2, …N (1.3)  2N  Khi đó, r=1 với tất cả các N, bộ lọc chỉ có thể được dùng khi trở kháng hai đầu cuối bằng nhau.1: Số bậc của bộ lọc và các hệ số g của bộ lọc Butterworth N g1 g2 g3 g4 g5 g6 g7 1 2.4450 Số bậc của mô hình bộ lọc thông thấp Butterworth được tính dựa vào tổn hao tối thiểu ở dải chắn (stopband) tại ω=ω s và tổn hao tối đa trong dải thông (passband) tại ω=ωc. Giá trị này tính theo biểu thức: 11 Amin − 1 log Amax − 1 N≥ (1.4) ωs 2log ωc Ví dụ, suy hao ở dải chắn Amin = 10 4 (hay 40dB); (ω s/ωc) =2, Amax = 2 (hay 3dB).644 và ta chọn số bậc của bộ lọc Butterworth là N = 7. b) Bộ lọc Chebyshev Hệ số tổn hao của bộ lọc Chebyshev có dạng: PLR = 1 + k2 TN2(ω) (1.5) Vậy ta có độ gợn trong dải thông là giữa mức 1 và mức (1+k2)  −1 ω ω cos( n .cosh −1 ω ), ω > 1   ωc ωc Suy ra: 󰉵  󰉤  ( = 0) = 󰇥 1 󰉵  󰉡 0 (1.7) Tại tần số ω = 0, PLR sẽ bằng 1 khi N lẻ và bằng (1+k2) khi N chẵn.

Do đó, có 2 trường hợp cần khảo sát. Xét mạch lọc bậc 2, T2(x) = 2x2 -1, khi đó ta có phương trình được cân bằng dưới dạng: 1  1 + k 2 (4ω 4 − 4ω 2 + 1) = 1 + 1 − R) + ( R2 C2 + L2 − 2 LCR 2 ) ω 2 + L2 C2R 2ω 4  2 4R (  (1.8) Giải phương trình này ta có: R = 1 + 2 k2 – 2k  1 +   (1.9) 12 Vậy, với N chẵn, R 1, có nghĩa là khi bậc của bộ lọc là chẵn sẽ không có sự phối hợp trở kháng giữa tải và điện trở chuẩn. Ngược lại, nếu N lẻ, R =1 thì có sự phối hợp trở kháng trên tải. Với bộ lọc trong dải tần UHF, yêu cầu đặt ra cho thiết kế này cần có độ gợn trong dải thông rất nhỏ, độ dốc bộ lọc lớn, trở kháng đầu vào/ra đều bằng 50Ω, nên sử dụng bộ lọc Chebyshev sẽ đạt được nhiều ưu điểm hơn bộ lọc Butterworth.

Các giá trị chuẩn hóa g k của tụ điện và cuộn cảm được tính nhờ các công thức: g0 = 1 (1.3718   A là độ gợn trong dải thông.14) g i−1 γ2  gn+1 = coth 2 β với n lẻ 4 n chẵn  gn+1 = 1 Với các giá trị tổn hao tối thiểu ở dải chắn (stopband) tại ω = ωs và tổn hao tối đa trong dải thông (passband) tại ω = ω c, ta tính ra được số bậc của bộ lọc Chebyshev: Amin − 1 cosh −1 Amax − 1 n≥ (1.2 Phép biến đổi từ mạch lọc thông thấp 1.1 Phép giải chuẩn hóa trở kháng và tần số Để đơn giản hóa việc thiết kế, các công thức tính toán được dùng cho các đại lượng đã được chuẩn hóa theo điện trở chuẩn R0 và thang tần số ω cũng được chuẩn hóa theo tần số cắt ωc. Do đó, các công thức và đồ thị hoàn toàn có thể được áp dụng cho các mạch lọc có trở kháng và tần số dải thông khác nhau. Phần còn lại là phép giải chuẩn hóa trở kháng và tần số để tìm được giá trị thực tế của các linh kiện trong mạch lọc. Phép giải chuẩn hóa trở kháng: Với điện trở chuẩn R0 được định trước (thường là 50Ω), việc giải chuẩn hóa trở kháng chỉ đơn giản là phép nhân các trở kháng đã thiết kế với R0.

Các giá trị thực tế được tính theo công thức: Điện cảm thực tế: L’ = R0L (1.16) Điện dung thực tế: C’ = C/ R0 (1.17) Điện trở tải: R’ = R 0R (1.18) Trong đó: L, C, R là điện cảm, điện dung và điện trở tải được suy ra từ bảng giá trị gi đã chuẩn hóa. Phép giải chuẩn hóa tần số: Phép giải chuẩn hóa tần số thực chất là phép thay thế tần số ω đã được chuẩn hóa bằng (ω/ ) trong các công thức tính toán. Như vậy, tỷ số tổn hao thực tế là: ′ =  󰇡 󰇢  (1.19)  Phép biến đổi này có tác dụng làm giảm thang tần số với hệ số ωc mà không làm thay đổi dạng đáp ứng tổn hao của bộ lọc. Với các phần tử trong mạch lọc, phép giải chuẩn hóa tần số sẽ cho các giá trị thực tế của các linh kiện: L’ = L/ 14 C’=C/ R’ = R không đổi (1.20) Như vậy, nếu đồng thời thực hiện việc giải chuẩn hóa theo trở kháng và theo tần số, ta sẽ có các công thức: R0 L L’ = ωc C C’ = R0ωc R’ = R 0R (1.2 Phép biến đổi từ mạch lọc thông thấp sang mạch lọc thông dải Từ mạch lọc thông thấp ta có thể chuyển đổi sang mạch lọc thông dải có các tần số cắt thấp và cao là ω1 và ω 2.

Quy tắc: thay thế biến ω của mạch lọc thông thấp đã chuẩn hóa bằng biến : ω0  ω ω0  1  ω ω0  − = − (1.23) ω0 Khi đó ta có: 1  ω ω0  P’ LR (ω) = PLR − (1.24) ∆  ω0 ω  Một điện cảm nối tiếp L của mạch lọc thông thấp có trở kháng jωL sẽ tương đương với trở kháng của mạch lọc thông dải: j 1  ω − ω  L = jω L – j ω L 0 0 (1.25) ∆  ω0 ω ∆ ω0 Δω Trở kháng này tương đương với một điện cảm L’ và điện dung C’ mắc nối tiếp.26) Δ ω0 ω 0L Một điện dung song song C của mạch lọc thông thấp có dẫn nạp jωC sẽ tương đương với dẫn nạp của mạch lọc thông dải:  −  C = jω ω  j 1  ω ω0  C ω0 C j (1.27) Δ  ω0 ω  ∆ 0 Δω Dẫn nạp trên tương đương với một tụ điện C’ và một điện cảm L’ mắc song song.28) ω0 C Δ ω0 Mạch lọc thông thấp sẽ được biến thành mạch lọc thông dải.3 Phép biến đổi Richard và phép đồng dạng Kuroda Các phương pháp ở trên sử dụng các phần tử L, C có thông số tập trung nên chỉ được sử dụng ở tần số thấp (dưới 300 MHz). Ở tần số cao hơn, trị số các linh kiện thường rất nhỏ và biến thiên theo tần số, các đoạn đường nối giữa các linh kiện cũng không được bỏ qua, vị trí các linh kiện có ảnh hưởng rất lớn. Vì vậy, khi thực hiện ở siêu cao tần, ta dùng: • Phép biến đổi Richard: để chuyển thành phần tham số tập trung thành đoạn đường truyền có tham số phân bố. • Phép đồng dạng Kuroda: để tách hai đoạn đường truyền trong mạch lọc.1 Phép biến đổi Richard Phép biến đổi Richard biến từ mặt phẳng ω sang mặt phẳng Ω theo quan hệ:  ωl  Ω = tan (βl) = tan   (1.29)  Vφ  2πVφ tuần hoàn với chu kỳ của ω là l Ta có thể sử dụng phép biến đổi Richard để tổng hợp các phần tử L hoặc C từ đường truyền sóng hở mạch hoặc ngắn mạch đầu cuối.

16 Nếu coi cảm kháng của điện cảm L trong miền tần số Ω là: jX L = jΩL = jL tan(βl) (1.30) và điện dung trong miền tần số Ω là: jBC = jΩC = jC tan(βl) (1.
