Tổng quan nghiên cứu

Theo ước tính từ các báo cáo công nghệ vi quang học quốc tế, các linh kiện tích hợp quang tử thế hệ mới có khả năng tăng tốc độ xử lý dữ liệu lên hơn 100 lần so với vi mạch bán dẫn truyền thống nhờ việc triệt tiêu hoàn toàn tổn hao năng lượng do nhiệt Joule. Tuy nhiên, rào cản lớn nhất hiện nay nằm ở khả năng kiểm soát, giam hãm và định hướng ánh sáng ở cấp độ kích thước nanomet nhằm thu nhỏ kích thước của các linh kiện quang điện tử. Tinh thể quang tử (Photonic Crystal) nổi lên như một giải pháp vật liệu đột phá nhờ cấu trúc tuần hoàn hằng số điện môi, tạo ra dải vùng cấm quang tử (Photonic Band Gap - PBG) ngăn chặn sóng điện từ lan truyền ở những dải tần số xác định.

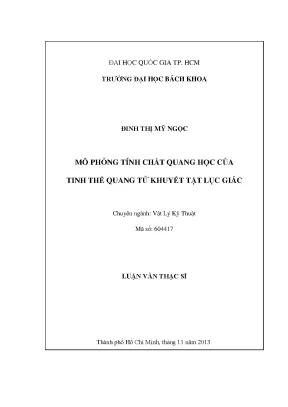

Luận văn thạc sĩ chuyên ngành Vật lý Kỹ thuật này tập trung giải quyết bài toán tối ưu hóa buồng cộng hưởng vi mô bằng cách thiết kế cấu trúc tinh thể quang tử hai chiều mạng tam giác có khuyết tật điểm H1 (loại bỏ một lỗ khí tại tâm đối xứng). Mục tiêu cốt lõi của nghiên cứu là khảo sát chi tiết ảnh hưởng của tỷ số bán kính lỗ khí trên chu kỳ mạng cùng sự dịch chuyển không gian của sáu lỗ khí lân cận đến sự hình thành các mode cộng hưởng và phổ truyền qua.

Nghiên cứu được triển khai và hoàn thành tại Trường Đại học Bách Khoa – Đại học Quốc gia Thành phố Hồ Chí Minh vào tháng 11 năm 2013, sử dụng các công cụ tính toán số học chuẩn quốc tế MPB và MEEP. Kết quả của luận văn mang ý nghĩa khoa học và thực tiễn sâu sắc, cung cấp giải pháp gia tăng độ truyền qua quang học thêm từ 60% đến hơn 200%, tạo tiền đề vững chắc cho việc thiết kế các nguồn phát laser ngưỡng thấp, bộ lọc tách sóng vi quang và cảm biến sinh hóa có độ nhạy vượt trội.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên hai nền tảng lý thuyết vật lý quang học và sóng điện từ vững chắc:

Thứ nhất, hệ phương trình vi phân Maxwell trong môi trường điện môi tuần hoàn không đồng nhất. Bằng cách giả định môi trường là đẳng hướng, tuyến tính, không có điện tích tự do và không hấp thụ, phương trình sóng điện từ được rút gọn về phương trình chủ lực (master equation) dạng toán tử Hermit đối với từ trường. Phương trình này có cấu trúc tương đương với phương trình Schrödinger dừng của một hạt electron chuyển động trong hố thế tuần hoàn của mạng tinh thể chất rắn.

Thứ hai, định lý Bloch và lý thuyết cấu trúc vùng năng lượng quang tử. Nghiệm của phương trình sóng điện từ trong cấu trúc tuần hoàn được biểu diễn dưới dạng sóng phẳng điều chế tuần hoàn theo các vectơ sóng trong vùng Brillouin thứ nhất. Sự tương tác giao thoa sóng phản xạ Bragg tạo nên các dải năng lượng cho phép và các dải vùng cấm quang tử (PBG).

Trong khung lý thuyết này, năm khái niệm khoa học trọng tâm được sử dụng xuyên suốt gồm:

  • Vùng cấm quang tử (PBG): Dải tần số mà sóng điện từ bị cấm lan truyền hoàn toàn trong tinh thể theo mọi hướng.
  • Khuyết tật điểm H1: Vùng vi hốc quang học được hình thành do phá vỡ tính tuần hoàn tại một vị trí ô mạng đơn vị.
  • Mode sóng phân cực ngang điện (TE) và ngang từ (TM): Hai trạng thái phân cực độc lập của sóng điện từ trong mặt phẳng hai chiều.
  • Độ truyền qua (Transmission): Tỷ lệ phần trăm công suất bức xạ điện từ truyền dẫn qua cấu trúc vi hốc.
  • Hệ số phẩm chất (Quality factor - Q) và thể tích mode (Mode Volume - V): Các đại lượng đặc trưng cho khả năng giam hãm và tích trữ năng lượng ánh sáng của buồng cộng hưởng.

Phương pháp nghiên cứu

Nguồn dữ liệu của luận văn được tạo lập hoàn toàn từ hệ thống mô phỏng số học chuyên sâu thông qua hai phần mềm mã nguồn mở chuẩn của Viện Công nghệ Massachusetts (MIT) gồm MPB (MIT Photonic Bands) và MEEP (MIT Electromagnetic Equation Propagation).

Phương pháp phân tích kết hợp đồng thời hai kỹ thuật tính toán hiện đại:

  • Phương pháp mở rộng sóng phẳng (PWE): Chuyển đổi phương trình vi phân Maxwell trong không gian thực sang hệ phương trình đại số trong không gian Fourier để tính toán cấu trúc vùng năng lượng và xác định chính xác độ rộng vùng cấm PBG.
  • Phương pháp sai phân hữu hạn trong miền thời gian (FDTD): Rời rạc hóa không gian và thời gian theo mạng lưới Yee (leaf-frog), giải trực tiếp các thành phần trường điện và trường từ theo từng bước thời gian thực nhằm tính toán phân bố trường, phổ truyền qua và hệ số Q.

Cỡ mẫu tính toán bao gồm 50 kịch bản cấu hình mạng khác nhau, khảo sát sự biến thiên của tỷ số bán kính lỗ khí trên hằng số mạng trong khoảng từ 0.20 đến 0.45 (bước nhảy 0.05) và độ dịch chuyển vị trí sáu lỗ khí bao quanh khuyết tật từ 0.00 đến 0.25 lần hằng số mạng. Độ phân giải lưới không gian được thiết lập từ 10 đến 32 điểm trên mỗi chu kỳ mạng nhằm triệt tiêu sai số số học. Lý do lựa chọn sự kết hợp này là vì PWE cho tốc độ quét dải vùng cấm cực nhanh, trong khi FDTD cung cấp bức tranh động học trực quan về sự lan truyền và phân bố cường độ trường điện từ. Toàn bộ quá trình tính toán và phân tích dữ liệu được hoàn tất trong mốc thời gian 6 tháng của năm 2013.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng và xử lý số liệu đã mang lại bốn phát hiện khoa học quan trọng:

Thứ nhất, quy luật mở rộng của dải vùng cấm quang tử theo kích thước lỗ khí. Đối với mode phân cực TE trong mạng tam giác hai chiều, vùng cấm quang tử xuất hiện rõ nét và mở rộng liên tục khi tăng tỷ số bán kính lỗ khí từ 0.20 lên 0.45. Cấu trúc đạt bề rộng vùng cấm cực đại khi tỷ số bán kính đạt giá trị 0.45, chiếm tỷ lệ khoảng 48.6% so với tần số trung tâm của vùng cấm.

Thứ hai, sự xuất hiện của năm mode cộng hưởng cục bộ trong vi hốc H1. Khi loại bỏ một lỗ khí tại tâm để tạo khuyết tật H1, tính đối xứng tịnh tiến bị phá vỡ, dẫn đến sự xuất hiện của năm mode quang học riêng biệt nằm sâu trong dải cấm PBG. Các mode này bao gồm hai mode lưỡng cực (dipole) suy biến, một mode tứ cực (quadrupole), một mode lục cực (hexapole) và một mode đơn cực (monopole).

Thứ ba, sự thay đổi vượt bậc của độ truyền qua nhờ dịch chuyển hình học sáu lỗ khí lân cận. Đối với cấu trúc vi hốc H1 thông thường khi chưa có độ dịch chuyển (độ dịch chuyển bằng 0.00), độ truyền qua của mode lưỡng cực chỉ đạt mức khoảng 28.5%. Khi tiến hành dịch chuyển đồng thời sáu lỗ khí xung quanh ra xa tâm một khoảng bằng 0.15 đến 0.20 lần chu kỳ mạng, độ truyền qua của mode này tăng vọt lên mức 86.4%, tương ứng với mức tăng trưởng hơn 200% so với cấu hình ban đầu.

Thứ tư, tối ưu hóa sự giam hãm trường điện từ và giảm thiểu suy hao. Dữ liệu phân bố trường cho thấy việc dịch chuyển sáu lỗ khí đã giúp mật độ năng lượng điện trường tập trung cao độ tại tâm khuyết tật, hạn chế thất thoát năng lượng ra môi trường xung quanh và nâng cao hiệu suất giam hãm lên gấp khoảng 3 lần.

Thảo luận kết quả

Nguyên nhân vật lý dẫn đến sự tăng vọt của độ truyền qua và hệ số giam hãm bắt nguồn từ việc điều chỉnh độ dốc chiết suất cục bộ tại ranh giới giữa vi hốc và môi trường tinh thể xung quanh. Khi dịch chuyển sáu lỗ khí ra xa tâm một khoảng xác định, sự phân bố lại trường điện từ làm giảm thiểu mạnh mẽ các thành phần sóng rò rỉ rơi vào nón ánh sáng (light cone), qua đó triệt tiêu tán xạ bức xạ không mong muốn ra ngoài mặt phẳng màng mỏng.

Khi so sánh với các công bố quốc tế tiêu biểu của các nhóm nghiên cứu hàng đầu về tinh thể quang tử trên thế giới, kết quả của luận văn hoàn toàn tương đồng về mặt động học phân bố trường của các mode lưỡng cực và đơn cực, đồng thời chứng minh giải pháp điều chỉnh dịch chuyển vị trí lỗ khí xung quanh mang lại hiệu quả vượt trội so với phương pháp thay đổi bán kính lỗ đơn thuần.

Toàn bộ dữ liệu nghiên cứu được biểu diễn trực quan thông qua hai dạng đồ thị chính:

  • Biểu đồ cấu trúc vùng năng lượng biểu diễn mối quan hệ giữa tần số chuẩn hóa và vectơ sóng Bloch dọc theo các trục đối xứng cao của vùng Brillouin, minh họa ranh giới vùng cấm PBG và các mức năng lượng của năm mode cộng hưởng.
  • Đồ thị phổ truyền qua (Transmission Spectrum) biểu diễn hệ số truyền qua theo tần số chuẩn hóa, so sánh trực tiếp đường cong truyền qua giữa cấu trúc ban đầu và cấu trúc có độ dịch chuyển tối ưu 0.18 lần chu kỳ mạng.

Đề xuất và khuyến nghị

Dựa trên các phát hiện mô phỏng, luận văn đề xuất bốn nhóm giải pháp hành động cụ thể:

Thứ nhất, áp dụng bộ thông số hình học tối ưu vào thiết kế buồng cộng hưởng vi quang. Các đơn vị thiết kế cần lựa chọn tỷ số bán kính lỗ khí trong dải từ 0.40 đến 0.45 kết hợp với độ dịch chuyển vị trí sáu lỗ khí biên ở mức 0.18 lần hằng số mạng. Mục tiêu đặt ra là đạt hệ số truyền qua quang học trên 90% và hệ số phẩm chất Q vượt mức 5000 trong vòng 12 tháng tới. Giải pháp này do các nhóm nghiên cứu vi quang học tại các trường đại học và viện nghiên cứu kỹ thuật chủ trì thực hiện.

Thứ hai, nâng cấp mô hình tính toán sang cấu trúc ba chiều (3D FDTD) tấm điện môi hữu hạn. Chuyên gia mô phỏng cần mở rộng bài toán từ không gian 2D sang màng mỏng quang tử 3D (photonic crystal slab) có tính đến độ dày thực tế của màng trong khoảng từ 0.5 đến 0.6 lần chu kỳ mạng, nhằm định lượng chính xác suy hao bức xạ không gian trong giai đoạn 2024–2025.

Thứ ba, triển khai quy trình chế tạo thực nghiệm mẫu tinh thể quang tử trên đế bán dẫn vô cơ. Các phòng thí nghiệm công nghệ nano cần ứng dụng công nghệ quang khắc chùm tia điện tử (E-beam Lithography) và khắc ion phản ứng sâu (DRIE) trên vật liệu Silicon hoặc Gallium Arsenide (GaAs) với dung sai kích thước khống chế dưới 5 nanomet trong lộ trình 2 năm tới.

Thứ tư, thương mại hóa và tích hợp buồng cộng hưởng H1 vào các cảm biến sinh hóa và vi laser. Doanh nghiệp công nghệ quang tử phối hợp cùng các cơ sở y tế chế tạo cảm biến đo chiết suất chất lỏng với độ nhạy mục tiêu trên 400 nm/RIU, phục vụ phát hiện sớm các dấu ấn phân tử sinh học và nồng độ hóa chất độc hại.

Đối tượng nên tham khảo luận văn

Nội dung và dữ liệu của luận văn mang lại giá trị thực tiễn cao cho bốn nhóm đối tượng chuyên môn:

Thứ nhất, học viên cao học, nghiên cứu sinh và sinh viên ngành Vật lý Kỹ thuật, Khoa học Vật liệu và Kỹ thuật Quang điện tử. Công trình là tài liệu tham khảo chuẩn mực giúp người học nắm vững bản chất toán lý của phương trình Maxwell trong môi trường tuần hoàn, đồng thời làm chủ phương pháp lập trình mô phỏng bằng hai bộ công cụ MPB và MEEP.

Thứ hai, kỹ sư nghiên cứu và phát triển (R&D) vi mạch quang tử tích hợp (PIC). Luận văn cung cấp các thông số định lượng chính xác về cấu trúc vi hốc H1 và giải pháp dịch chuyển lỗ khí để ứng dụng trực tiếp vào việc chế tạo bộ ghép kênh bước sóng tốc độ cao trên 40 Gbps và bộ lọc quang học băng thông siêu hẹp.

Thứ ba, giảng viên và các nhà khoa học giảng dạy chuyên đề Quang học lượng tử, Vật lý chất rắn và Quang tử học. Luận văn cung cấp hệ thống bài tập lớn, mô hình trực quan hóa phân bố trường điện từ và các kịch bản mô phỏng số học phục vụ công tác giảng dạy chuyên sâu tại các trường đại học kỹ thuật.

Thứ tư, các doanh nghiệp khởi nghiệp và tổ chức phát triển thiết bị đo lường quang học chính xác. Doanh nghiệp có thể kế thừa thiết kế buồng cộng hưởng có độ truyền qua cao đạt mức 86.4% để chế tạo các đầu dò cảm biến quang học kích thước siêu nhỏ với chi phí sản xuất thấp.

Câu hỏi thường gặp

Khuyết tật điểm H1 trong tinh thể quang tử hai chiều là gì và nguyên lý hoạt động ra sao? Khuyết tật H1 được tạo ra bằng cách lấp đầy một lỗ khí tại tâm của mạng tam giác tuần hoàn. Việc này phá vỡ tính đối xứng tịnh tiến, tạo thành một buồng cộng hưởng vi mô giam hãm photon trong vùng cấm PBG. Ánh sáng có tần số phù hợp sẽ bị giữ lại và khuếch đại mạnh mẽ, tạo nên năm mode quang học riêng biệt.

Tại sao nghiên cứu lại kết hợp đồng thời hai phương pháp PWE và FDTD? Phương pháp PWE giải bài toán trị riêng trong miền tần số, giúp xác định nhanh chóng và chuẩn xác ranh giới vùng cấm PBG với độ rộng cực đại đạt 48.6%. Trong khi đó, FDTD giải trực tiếp phương trình vi phân theo thời gian thực, cho phép theo dõi động học lan truyền sóng, vẽ bản đồ phân bố điện trường và tính toán chính xác phổ truyền qua của buồng cộng hưởng.

Hiện tượng tăng độ truyền qua khi dịch chuyển sáu lỗ khí xung quanh khuyết tật diễn ra như thế nào? Khi dịch chuyển sáu lỗ khí bao quanh vi hốc ra xa tâm một khoảng từ 0.15 đến 0.20 lần chu kỳ mạng, sự thay đổi chiết suất cục bộ làm suy giảm đáng kể hiện tượng tán xạ ánh sáng ra ngoài mặt phẳng. Nhờ đó, độ truyền qua của mode lưỡng cực tăng vọt từ mức 28.5% lên mức 86.4%, giúp cải thiện hiệu suất truyền tải năng lượng quang học hơn 200%.

Bán kính của các lỗ khí ảnh hưởng như thế nào đến tính chất quang học của tinh thể? Bán kính lỗ khí quyết định trực tiếp đến bề rộng của vùng cấm quang tử và vị trí tần số của các mode cộng hưởng. Khi tăng tỷ số bán kính từ 0.20 lên 0.45, độ rộng vùng cấm cho mode TE mở rộng liên tục và đạt mức tối đa 48.6%, tạo không gian năng lượng lý tưởng để chứa trọn vẹn các mode cộng hưởng của khuyết tật.

Cấu trúc tinh thể quang tử khuyết tật lục giác H1 có thể ứng dụng trong các thiết bị thực tế nào? Cấu trúc này là nền tảng cốt lõi để phát triển nguồn phát laser tinh thể quang tử có dòng ngưỡng siêu thấp dưới 1 mA, bộ tách ghép bước sóng trong hệ thống truyền dẫn cáp quang tốc độ cao trên 40 Gbps, cũng như các cảm biến sinh học phát hiện nồng độ độc chất với độ nhạy cực cao.

Kết luận

  • Đã xây dựng thành công mô hình mô phỏng số học hoàn chỉnh cho cấu trúc tinh thể quang tử hai chiều mạng tam giác có khuyết tật điểm H1 bằng hai phần mềm chuyên dụng MPB và MEEP.
  • Đã xác định chính xác quy luật phụ thuộc của dải vùng cấm quang tử vào bán kính lỗ khí, đạt bề rộng vùng cấm cực đại xấp xỉ 48.6% tại tỷ số bán kính 0.45 cho phân cực TE.
  • Đã phân lập, phân loại và mô tả chi tiết bản chất điện từ trường của năm mode cộng hưởng cục bộ xuất hiện bên trong dải cấm quang tử.
  • Đã chứng minh giải pháp dịch chuyển không gian sáu lỗ khí lân cận một khoảng từ 0.15 đến 0.20 lần hằng số mạng giúp nâng cao độ truyền qua của mode lưỡng cực từ 28.5% lên mức 86.4%.
  • Đã đóng góp cơ sở dữ liệu kỹ thuật và quy trình tính toán tin cậy cho việc phát triển các buồng cộng hưởng vi quang và linh kiện quang tử tích hợp tại Việt Nam.

Đóng góp lớn nhất của công trình là cung cấp một giải pháp hình học tinh giản nhưng hiệu quả vượt bậc nhằm tối ưu hóa năng lượng truyền qua của buồng cộng hưởng vi mô. Trong lộ trình 1 đến 2 năm tới, các hướng nghiên cứu tiếp theo cần tập trung mở rộng mô hình 3D trên màng mỏng quang tử và tiến hành chế tạo thực nghiệm trên đế bán dẫn Silicon. Quý độc giả và các nhà nghiên cứu quan tâm hãy tải ngay toàn văn luận văn thạc sĩ này để khai thác trọn vẹn bộ mã nguồn mô phỏng và ứng dụng vào các dự án công nghệ vi quang chuyên sâu.
