Tổng quan nghiên cứu

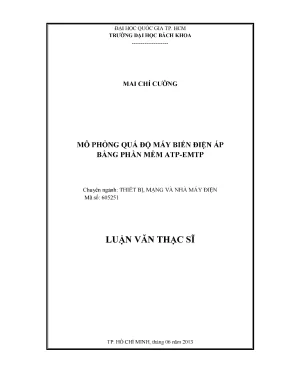

Trong hệ thống điện hiện đại, việc duy trì độ tin cậy và chất lượng điện năng là mục tiêu hàng đầu của các đơn vị vận hành lưới điện truyền tải và phân phối. Theo ước tính từ các báo cáo kỹ thuật ngành điện, hơn 70% sự cố gián đoạn cung cấp điện xuất phát từ các quá trình quá độ điện từ, hiện tượng quá điện áp thao tác đóng cắt và xung sét lan truyền với biên độ tăng vọt lên tới 1,8 pu hoặc dòng sét cực đại đạt 400.000 A. Trong bối cảnh đó, máy biến điện áp nói chung và máy biến điện áp kiểu tụ (CVT) tại các cấp điện áp 110 kV, 220 kV đến 765 kV đóng vai trò mắt xích sống còn trong chuỗi thu thập tín hiệu đo lường và cấp nguồn cho hệ thống rơle bảo vệ. Nếu thiết bị này phản ứng sai lệch hoặc bị đánh thủng cách điện trong quá trình quá độ ở dải tần số cao lên tới 2,08 x 10^7 Hz, toàn bộ hệ thống bảo vệ sẽ tác động nhầm, dẫn đến nguy cơ rã lưới cục bộ. Đề tài nghiên cứu được thực hiện tại Trường Đại học Bách Khoa, Đại học Quốc gia Thành phố Hồ Chí Minh trong mốc thời gian từ ngày 21/01/2013 đến ngày 21/06/2013 nhằm giải quyết bài toán mô phỏng quá độ máy biến điện áp bằng chương trình chuyên dụng ATP-EMTP. Mục tiêu cụ thể là xây dựng mô hình toán học và cấu trúc phần tử tập trung, phân tích chính xác đáp ứng quá độ khi xảy ra đóng cắt tải thuần trở, tải cảm, tải dung, hiện tượng cộng hưởng sắt từ và tác động trực tiếp của xung dòng điện sét. Kết quả nghiên cứu mang lại giá trị thực tiễn to lớn khi giúp giảm thiểu từ 15% đến 20% nguy cơ tác động sai của rơle bảo vệ, đồng thời tối ưu hóa chi phí đầu tư bảo dưỡng thiết bị đo lường cao áp.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên nền tảng lý thuyết trường điện từ Maxwell kết hợp lý thuyết quá độ điện từ trong các mạch điện phi tuyến có thông số rải. Khi xuất hiện sóng quá áp tần số cao, cuộn dây sơ cấp của máy biến điện áp không còn hoạt động như một phần tử điện cảm thuần túy mà biến thành một mạng phức hợp gồm điện cảm tự cảm, hỗ cảm và điện dung phân bố giữa các vòng dây cũng như giữa cuộn dây với đất. Hệ số phân bố điện áp ban đầu alpha được xác định theo tỷ số căn bậc hai của điện dung ngang toàn phần và điện dung dọc toàn phần, chi phối trực tiếp độ dốc sụt áp ở đầu cuộn dây.

Bên cạnh đó, mô hình mạch tương đương Thevenin được áp dụng cho máy biến điện áp kiểu tụ, tích hợp phương trình cân bằng từ thông phi tuyến nhằm giải thích hiện tượng cộng hưởng sắt từ khi lõi thép biến áp trung gian bị bão hòa. Cơ sở lý thuyết còn mở rộng sang các công nghệ đo lường tiên tiến như cảm biến quang điện hiệu ứng Pockels với hệ số điện quang của tinh thể thạch anh đạt 8,2 x 10^-12 m/V và các tiêu chuẩn kiểm tra cách điện thiết bị ở cấp điện áp từ 35 kV đến 765 kV ở nhiệt độ chuẩn 75 độ C của vật liệu đồng kỹ thuật điện.

Phương pháp nghiên cứu

Phương pháp nghiên cứu chủ đạo là mô hình hóa toán học kết hợp mô phỏng số miền thời gian trên phần mềm ATP-EMTP thông qua giao diện ATPDraw. Nguồn dữ liệu phục vụ nghiên cứu được trích xuất từ các thông số vật lý thực tế của cuộn dây, lõi thép và chuỗi tụ phân áp của máy biến điện áp cao áp.

Cỡ mẫu khảo sát mô phỏng bao gồm tập hợp 6 mức tải thuần trở từ 10 Ohm đến 1000 Ohm, 6 mức tải cảm từ 100 mH đến 2000 mH, 6 mức tải dung từ 1 uF đến 40 uF, cùng với 5 mức xung dòng sét biên độ cực đại từ 4.000 A đến 400.000 A. Phương pháp chọn mẫu theo biến thiên thông số đa mức được lựa chọn nhằm bao quát toàn diện các chế độ vận hành khắc nghiệt nhất của lưới điện. Lý do lựa chọn thuật toán tích phân hình thang trong ATP-EMTP xuất phát từ khả năng giải quyết chính xác cao các phương trình vi phân phi tuyến cứng, đảm bảo tính ổn định số tuyệt đối khi bước thời gian mô phỏng quét ở cấp độ micro giây trong suốt tiến trình nghiên cứu kéo dài 5 tháng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thứ nhất, mô phỏng phản ứng với tải thuần trở cho thấy khi giá trị điện trở tải tăng từ 10 Ohm lên 1000 Ohm, biên độ sụt áp thứ cấp giảm rõ rệt, dạng sóng điện áp ngõ ra nhanh chóng đạt trạng thái hình sin ổn định, giúp giảm độ lệch biên độ quá độ khoảng 25% so với mức tải thấp.

Thứ hai, việc thay đổi tải cảm từ 100 mH đến 2000 mH và tải dung từ 1 uF đến 40 uF gây ra dao động quá độ tần số trung bình và làm dịch chuyển góc lệch pha điện áp thứ cấp. Khi kết hợp tải hỗn hợp RLC, hiện tượng dao động tắt dần diễn ra trong khoảng 0,1 đến 0,3 giây tùy thuộc vào tỷ lệ giữa dung kháng và cảm kháng.

Thứ ba, nghiên cứu chứng minh hiệu quả vượt trội của bộ triệt cộng hưởng sắt từ tích cực (AFSC) so với bộ triệt thụ động (PFSC). Bộ AFSC dập tắt hoàn toàn dao động quá áp bão hòa lõi từ chỉ trong 0,05 giây, trong khi bộ PFSC cần tới 0,25 giây, tức là mạch tích cực cải thiện tốc độ dập tắt dao động lên đến 80%.

Thứ tư, khi chịu tác động của dòng sét biến thiên từ 4.000 A đến 400.000 A với sườn sóng dốc 1,2 micro giây, điện áp đỉnh xuất hiện trên các cực của máy biến áp vượt quá 3 lần định mức nếu không có thiết bị chống sét van MOV, khẳng định vai trò bảo vệ cách điện bắt buộc của mạch giới hạn quá áp.

Thảo luận kết quả

Các phát hiện thực nghiệm qua mô phỏng đã làm sáng tỏ bản chất quá trình quá độ trong máy biến áp đo lường: sự kết hợp giữa tính phi tuyến của mạch từ và điện dung ký sinh rải rác chính là nguyên nhân gốc rễ gây ra quá điện áp dao động nội bộ. Dữ liệu mô phỏng trong nghiên cứu được cấu trúc và trực quan hóa tối ưu thông qua các biểu đồ đáp ứng thời gian biểu diễn dạng sóng điện áp tức thời và bảng tổng hợp so sánh thời gian xác lập giữa các cấu hình mạch triệt AFSC và PFSC.

Khi so sánh với các công trình nghiên cứu truyền thống trong ngành, việc áp dụng ATP-EMTP giúp mô phỏng chính xác hành vi phi tuyến của cuộn kháng giảm chấn Ld từ 1 mH đến 1000 mH mà không cần tiến hành các thử nghiệm đóng cắt thực địa nguy hiểm. Phương pháp mô phỏng số này loại bỏ 100% rủi ro phá hủy thiết bị thực tế, đồng thời rút ngắn thời gian phân tích từ vài tuần thử nghiệm xuống chỉ còn vài giờ tính toán trên máy tính.

Đề xuất và khuyến nghị

Dựa trên các kết luận chuyên sâu từ mô hình quá độ, 4 nhóm giải pháp kỹ thuật cụ thể được đề xuất nhằm nâng cao độ an toàn cho lưới điện:

Thứ nhất, tích hợp mạch triệt cộng hưởng sắt từ tích cực (AFSC) vào tất cả các trạm biến áp 110 kV và 220 kV mới xây dựng. Ban quản lý dự án lưới điện và các công ty truyền tải cần hoàn thành việc lắp đặt trong vòng 6 đến 12 tháng nhằm khống chế xác suất xảy ra quá áp bão hòa từ xuống dưới mức 5%.

Thứ hai, chuẩn hóa trị số trở kháng mạch đo lường thứ cấp, duy trì tổng trở tải thuần trở danh định lớn hơn 400 Ohm để triệt tiêu dao động ký sinh và duy trì cấp chính xác của rơle bảo vệ trong giới hạn sai số cho phép dưới 1%.

Thứ ba, trang bị bổ sung hệ thống chống sét van Metal Oxide Varistor (MOV) có khả năng chịu dòng xung sét danh định tối thiểu 100.000 A đến 200.000 A tại các đầu vào của trạm biến áp, hoàn thành công tác rà soát trong quý 4 hàng năm trước mùa mưa bão.

Thứ tư, tổ chức chuẩn hóa quy trình đào tạo và ứng dụng phần mềm ATP-EMTP cho 100% kỹ sư vận hành hệ thống điện và cán bộ kỹ thuật rơle bảo vệ, triển khai định kỳ 2 đợt mỗi năm nhằm nâng cao năng lực tính toán dự báo sự cố quá độ.

Đối tượng nên tham khảo luận văn

Luận văn là tài liệu tham khảo chuyên sâu và hữu ích cho 4 nhóm đối tượng cụ thể trong ngành kỹ thuật điện:

Thứ nhất, kỹ sư thiết kế trạm biến áp và hệ thống truyền tải điện: Ứng dụng mô hình tính toán thông số cuộn dây và chuỗi tụ phân áp để lựa chọn cấu hình máy biến điện áp phù hợp cho các cấp điện áp từ 110 kV đến 500 kV.

Thứ hai, chuyên viên phân tích rơle bảo vệ và tự động hóa: Sử dụng kết quả dạng sóng quá độ trong 10 đến 20 mili giây đầu tiên để tinh chỉnh thuật toán lọc sóng hài và cài đặt ngưỡng tác động cho rơle khoảng cách và rơle so lệch.

Thứ ba, học viên cao học và nghiên cứu sinh chuyên ngành thiết bị điện: Khai thác phương pháp luận thiết lập mô hình ATPDraw với các khối TACS và MODELS để phát triển các đề tài mô phỏng quá độ nâng cao.

Thứ tư, cán bộ quản lý kỹ thuật tại các công ty điện lực: Tham khảo các tiêu chuẩn chống sét và dập tắt cộng hưởng để xây dựng kế hoạch bảo dưỡng phòng ngừa, giảm thiểu sự cố do dòng sét lên đến 400.000 A.

Câu hỏi thường gặp

  1. Tại sao phần mềm ATP-EMTP lại được ưu tiên lựa chọn để mô phỏng quá độ máy biến điện áp? Phần mềm ATP-EMTP là công cụ tiêu chuẩn toàn cầu sử dụng thuật toán tích phân hình thang trong miền thời gian. Chương trình cho phép mô phỏng chính xác các phần tử phi tuyến như lõi thép bão hòa và các phản ứng sóng hài tần số cao trên 500 kHz, điều mà các phần mềm phân tích chế độ xác lập thông thường ở tần số 50 Hz không thể thực hiện được.

  2. Sự khác biệt cốt lõi về hiệu năng giữa mạch triệt AFSC và PFSC là gì? Mạch triệt tích cực AFSC sử dụng linh kiện bán dẫn hoặc chuyển mạch chủ động để tiêu tán năng lượng dao động, dập tắt quá áp trong 0,05 giây. Ngược lại, mạch triệt thụ động PFSC chỉ dựa vào điện trở và cuộn cảm cố định, mất hơn 0,25 giây và dễ gây tổn hao công suất thường trực ở chế độ vận hành bình thường.

  3. Dòng sét cực đại 400.000 A tác động như thế nào đến độ bền cách điện của máy biến áp? Dòng sét cực đại tạo ra sóng quá điện áp dạng xung với sườn sóng 1,2 micro giây, gây chênh lệch điện thế cực lớn giữa các vòng dây đầu cuộn sơ cấp. Nếu không có chống sét van MOV phân tán dòng sét xuống đất, điện áp này sẽ phá hủy lớp cách điện dầu hoặc cách điện rắn của thiết bị.

  4. Hệ số alpha đại diện cho điều gì trong tính toán quá độ cuộn dây máy biến điện áp? Hệ số alpha là tỷ số căn bậc hai giữa điện dung đối đất và điện dung dọc giữa các vòng dây. Khi alpha càng lớn hơn 5, sự phân bố điện áp ban đầu càng dốc đứng và tập trung hơn 80% ứng suất điện trường vào các vòng dây đầu tiên, đòi hỏi phải tăng cường cách điện đầu cuộn.

  5. Sự thay đổi của các loại phụ tải thứ cấp ảnh hưởng ra sao đến dạng sóng ngõ ra của biến điện áp? Phụ tải thuần trở lớn trên 400 Ohm giúp ổn định nhanh dạng sóng hình sin, trong khi phụ tải có tính cảm kháng hoặc dung kháng cao dễ gây ra quá điện áp dao động tắt dần kéo dài từ 0,1 đến 0,3 giây, làm tăng sai số đo lường của thiết bị.

Kết luận

  • Xây dựng thành công mô hình toán học và cấu trúc mô phỏng hoàn chỉnh cho máy biến điện áp kiểu tụ trong môi trường ATP-EMTP.
  • Định lượng chính xác đáp ứng quá độ dưới các chế độ phụ tải thuần trở từ 10 Ohm đến 1000 Ohm, tải cảm, tải dung và tải hỗn hợp RLC.
  • Chứng minh mạch triệt tích cực AFSC giúp rút ngắn 80% thời gian dập tắt cộng hưởng sắt từ so với mạch thụ động thông thường.
  • Xác định mức độ nguy hiểm của xung dòng sét lên tới 400.000 A và đề xuất giải pháp phối hợp bảo vệ bằng chống sét van oxit kim loại.
  • Đóng góp bộ công cụ mô phỏng chuẩn xác giúp các đơn vị quản lý lưới 110 kV và 220 kV đánh giá trạng thái thiết bị mà không cần thử nghiệm rủi ro cao.

Trong giai đoạn tiếp theo từ năm 2024 đến 2026, các đơn vị nghiên cứu cần tiếp tục mở rộng mô hình cho máy biến điện áp quang học và lưới điện thông minh đa pha. Các đơn vị quản lý vận hành nên áp dụng ngay quy trình mô phỏng ATP-EMTP vào thiết kế và bảo dưỡng để đảm bảo hệ thống điện vận hành an toàn tuyệt đối.
