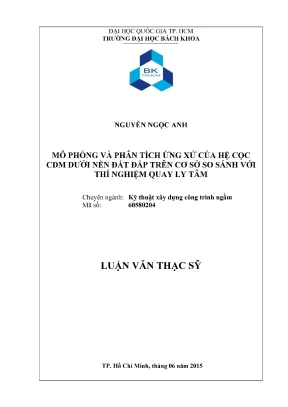

Mô Phỏng và Phân Tích Ứng Xử của Hệ Cọc CDM Dưới Nền Đất Đắp

Luận văn thạc sĩ kỹ thuật phân tích kỹ thuật xây dựng mô phỏng và phân tích ứng xử của hệ cọc cdm dưới nền đất đắp trên cơ sở so sánh, đánh giá thực trạng, chỉ ra hạn chế, đề xuất

• Tác giả: Nguyễn Ngọc Anh
• Người hướng dẫn: TS. Trần Tuấn Anh
• Trường học: Đại học Bách Khoa - ĐHQG TP.HCM
• Chuyên ngành: Kỹ thuật xây dựng công trình ngầm
• Đề tài: Mô Phỏng và Phân Tích Ứng Xử của Hệ Cọc CDM Dưới Nền Đất Đắp
• Loại tài liệu: luận văn thạc sỹ
• Năm xuất bản: 2015
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• TÓM TẮT LUẬN VĂN THẠC SỸ
• MỤC TIÊU NGHIÊN CỨU
• PHƯƠNG PHÁP NGHIÊN CỨU
• Ý NGHĨA KHOA HỌC CỦA ĐỀ TÀI
• GIÁ TRỊ THỰC TIỄN CỦA ĐỀ TÀI
• PHẠM VI NGHIÊN CỨU CỦA ĐỀ TÀI
• 1. CHƯƠNG 1: MÔ HÌNH THÍ NGHIỆM QUAY LY TÂM CỦA HỆ CỌC CDM DƯỚI NỀN ĐẤT ĐẮP
• 1.1. Nguyên lý của thí nghiệm quay ly tâm
• 1.2. Những thí nghiệm mô hình quay ly tâm
• 1.3. Dụng cụ thí nghiệm
• 1.4. Chuẩn bị nền mô hình
• 1.5. Các cọc DM mô hình
• 1.6. Tiến trình áp tải trọng đập
• 2. CHƯƠNG 2: ỔN ĐỊNH CỦA HỆ CỌC CDM
• 2.1. Ổn định ngoại (External Stability)
• 2.1.1. Kết quả thí nghiệm
• 2.1.2. Áp lực và chuyển vị của đập
• 2.1.3. Chuyển vị cọc DM
• 2.1.4. Đánh giá ổn định của nền không cải tạo
• 2.1.5. Sự đánh giá phá hoại trượt cho nền cải tạo
• 2.1.6. Sự đánh giá của phá hoại sụp đỗ cho nền cải tạo
• 2.1.7. Ảnh hưởng của tỷ số diện tích cải tạo
• 2.1.8. Ảnh hưởng của đường kính cọc DM
• 2.2. Ổn định nội (Internal Stability)
• 2.2.1. Các kết quả thí nghiệm
• 2.2.2. Áp lực và chuyển vị của đập
• 2.2.3. Ứng suất đứng trên đỉnh các cọc
• 2.2.4. Quan hệ ứng suất dọc/momen uốn
• 2.2.5. Sự phá hoại cung trượt tròn cho nền cải tạo
• 2.2.6. Phá hoại uốn cho nền cải tạo
• 2.2.7. Ảnh hưởng của tỷ lệ diện tích cải tạo
• 2.2.8. Ảnh hưởng của tỷ số tập trung ứng suất
• 2.2.9. Ảnh hưởng của đường kính cọc
• 3. CHƯƠNG 3: ĐÁNH GIÁ ỔN ĐỊNH
• 3.1. Các dạng phá hoại giả định trong phương pháp thiết kế hiện hành
• 3.1.1. Dạng phá hoại trượt
• 3.1.2. Dạng phá hoại cung trượt tròn
• 3.1.3. Các đặc trưng của các phương pháp thiết kế hiện hành
• 3.2. Ảnh hưởng của các yếu tố
• 3.2.1. Ảnh hưởng của cường độ cọc
• 3.2.2. Ảnh hưởng của tỷ lệ vùng cải tạo
• 3.2.3. Ảnh hưởng của đường kính cọc
• 3.2.4. Ảnh hưởng của tỷ số tập trung ứng suất
• 3.2.5. Khả năng của biên độ an toàn
• 3.2.6. Ảnh hưởng của sự cố kết nền
• 3.2.7. Ảnh hưởng của điều kiện đất nền
• 3.2.8. Ảnh hưởng của lớp bề mặt cứng (Surface crust)
• 4. CHƯƠNG 4: MÔ PHỎNG SỰ LÀM VIỆC CỦA HỆ CỌC CDM BẰNG PHƯƠNG PHÁP PHẦN TỬ HỮU HẠN
• 4.1. Mô hình mô phỏng
• 4.2. Các thông số đầu vào
• DỰ KIẾN KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Nghiên Cứu Mô Phỏng Hệ Cọc CDM Dưới Đất Đắp

Nghiên cứu mô phỏng hệ cọc CDM (Cement Deep Mixing) dưới nền đất đắp đóng vai trò quan trọng trong việc cải thiện nền đất yếu. Phương pháp này sử dụng cọc đất trộn sâu, kết hợp xi măng hoặc vôi, để tăng cường khả năng chịu tải và ổn định của đất. Các công trình xây dựng trên nền đất yếu thường đối mặt với rủi ro sụt lún, trượt và phá hoại. Mô phỏng hệ cọc CDM cho phép kỹ sư dự đoán và đánh giá ứng xử của nền đất dưới tác động của tải trọng, từ đó đưa ra giải pháp thiết kế tối ưu. Việc phân tích ứng xử này bao gồm đánh giá ổn định ngoại và ổn định nội của hệ cọc, đảm bảo công trình an toàn và bền vững trong suốt quá trình sử dụng. Dữ liệu từ các thí nghiệm mô hình, đặc biệt là thí nghiệm quay ly tâm, được sử dụng để hiệu chỉnh và kiểm chứng các mô hình mô phỏng, tăng độ tin cậy của kết quả.

1.1. Giới thiệu phương pháp trộn sâu DMM Deep Mixing Method

Phương pháp trộn sâu DMM (Deep Mixing Method) là một kỹ thuật cải tạo đất tại chỗ, sử dụng các chất kết dính như xi măng hoặc vôi để trộn đều với đất yếu. Quá trình này tạo ra các cột đất gia cố, làm tăng cường độ và giảm độ lún của nền đất. DMM đặc biệt hiệu quả trong việc xử lý các loại đất mềm, đất bùn, hoặc đất có độ nén cao. So với các phương pháp khác, DMM có ưu điểm là thi công nhanh chóng, ít gây tiếng ồn và rung động, đồng thời có thể áp dụng trong nhiều điều kiện địa chất khác nhau. Hiệu quả của DMM phụ thuộc vào nhiều yếu tố, bao gồm loại đất, loại chất kết dính, tỷ lệ trộn và quy trình thi công. Do đó, việc nghiên cứu và kiểm soát chặt chẽ các yếu tố này là rất quan trọng.

1.2. Ứng dụng thực tiễn của cọc CDM trong xây dựng

Cọc CDM (Cement Deep Mixing) được ứng dụng rộng rãi trong nhiều lĩnh vực xây dựng, bao gồm gia cố nền móng cho các công trình dân dụng, công nghiệp, giao thông và thủy lợi. Trong xây dựng dân dụng, cọc CDM được sử dụng để cải thiện nền đất dưới các tòa nhà cao tầng, nhà xưởng, kho bãi. Trong xây dựng giao thông, cọc CDM được dùng để gia cố nền đường, nền cầu, đảm bảo độ ổn định và giảm thiểu hiện tượng lún, nứt. Trong xây dựng thủy lợi, cọc CDM được sử dụng để gia cố bờ kênh, đê điều, bảo vệ các công trình khỏi sạt lở và xói mòn. Sự lựa chọn cọc CDM phụ thuộc vào điều kiện địa chất, tải trọng công trình và yêu cầu kỹ thuật.

II. Thách Thức Ổn Định Hệ Cọc CDM Dưới Nền Đất Đắp

Việc đảm bảo ổn định hệ cọc CDM dưới nền đất đắp là một thách thức lớn trong kỹ thuật xây dựng. Các yếu tố như tải trọng đắp, đặc tính cơ lý của đất nền, và sự tương tác giữa cọc và đất có thể gây ra các vấn đề về ổn định. Một trong những nguy cơ chính là phá hoại trượt, khi toàn bộ hệ cọc và đất xung quanh bị trượt theo một mặt phẳng nhất định. Ngoài ra, các cọc CDM cũng có thể bị phá hoại do uốn, cắt, hoặc kéo. Để giải quyết những thách thức này, cần có các phương pháp phân tích và thiết kế chính xác, kết hợp với các biện pháp thi công và kiểm soát chất lượng chặt chẽ. Các nghiên cứu về ổn định hệ cọc CDM thường tập trung vào việc đánh giá các dạng phá hoại tiềm ẩn, xác định các yếu tố ảnh hưởng và đề xuất các giải pháp gia cố phù hợp.

2.1. Phân tích các dạng phá hoại hệ cọc CDM trượt uốn cắt

Các dạng phá hoại hệ cọc CDM cần được phân tích kỹ lưỡng để đảm bảo an toàn cho công trình. Phá hoại trượt xảy ra khi lực trượt vượt quá khả năng chịu cắt của đất nền, dẫn đến sự dịch chuyển của hệ cọc và đất. Phá hoại uốn xảy ra khi cọc chịu tác động của mô men uốn lớn, gây ra biến dạng và nứt vỡ. Phá hoại cắt xảy ra khi lực cắt tác dụng lên cọc vượt quá giới hạn chịu cắt của vật liệu cọc. Việc phân tích các dạng phá hoại này đòi hỏi việc sử dụng các mô hình toán học phức tạp và các phần mềm chuyên dụng. Các yếu tố như tải trọng, điều kiện địa chất, và đặc tính vật liệu cần được xem xét đầy đủ để đưa ra đánh giá chính xác. Các thí nghiệm mô hình và thí nghiệm thực tế cũng đóng vai trò quan trọng trong việc kiểm chứng và hiệu chỉnh các mô hình phân tích.

2.2. Các yếu tố ảnh hưởng đến ổn định hệ cọc CDM

Nhiều yếu tố ảnh hưởng đến ổn định hệ cọc CDM, bao gồm đặc tính của đất nền, tải trọng công trình, và đặc tính của cọc. Đặc tính của đất nền bao gồm cường độ chịu cắt, độ lún, và khả năng thoát nước. Tải trọng công trình bao gồm tải trọng tĩnh và tải trọng động, cũng như các tải trọng do môi trường gây ra. Đặc tính của cọc bao gồm cường độ chịu nén, cường độ chịu uốn, và độ cứng. Ngoài ra, các yếu tố như khoảng cách giữa các cọc, chiều dài cọc, và phương pháp thi công cũng có thể ảnh hưởng đến ổn định hệ cọc CDM. Việc hiểu rõ các yếu tố này là rất quan trọng để thiết kế và thi công hệ cọc CDM một cách hiệu quả.

III. Phương Pháp Mô Phỏng FEM Ưng Xử Hệ Cọc CDM hiệu quả

Phương pháp mô phỏng FEM (Finite Element Method) là một công cụ mạnh mẽ để phân tích ứng xử của hệ cọc CDM dưới nền đất đắp. FEM cho phép chia nhỏ mô hình thành các phần tử nhỏ, và giải các phương trình cân bằng cho từng phần tử, từ đó xác định được ứng suất, biến dạng và chuyển vị trong toàn bộ hệ. Mô phỏng FEM có thể mô phỏng được các điều kiện biên phức tạp, các loại vật liệu khác nhau, và các dạng tải trọng đa dạng. Để đạt được kết quả chính xác, cần lựa chọn mô hình vật liệu phù hợp, xác định các thông số đầu vào chính xác, và kiểm chứng kết quả mô phỏng bằng các dữ liệu thực nghiệm. Các phần mềm FEM phổ biến trong lĩnh vực địa kỹ thuật bao gồm Plaxis, Abaqus, và Ansys.

3.1. Lựa chọn mô hình vật liệu phù hợp cho mô phỏng FEM

Việc lựa chọn mô hình vật liệu phù hợp là rất quan trọng để đảm bảo độ chính xác của mô phỏng FEM. Đối với đất, các mô hình phổ biến bao gồm Mohr-Coulomb, Cam-Clay, và Hardening Soil. Mô hình Mohr-Coulomb là đơn giản nhất, phù hợp cho các bài toán sơ bộ. Mô hình Cam-Clay mô tả ứng xử của đất sét dẻo tốt hơn. Mô hình Hardening Soil là mô hình phức tạp hơn, mô tả ứng xử của nhiều loại đất khác nhau. Đối với cọc, có thể sử dụng các mô hình đàn hồi hoặc đàn dẻo tùy thuộc vào mức độ chịu tải. Việc lựa chọn mô hình vật liệu phụ thuộc vào loại đất, loại cọc, và mục đích của mô phỏng.

3.2. Quy trình kiểm chứng kết quả mô phỏng FEM với thí nghiệm

Kiểm chứng kết quả mô phỏng FEM với thí nghiệm là bước quan trọng để đảm bảo độ tin cậy của mô phỏng. Các thí nghiệm có thể bao gồm thí nghiệm trong phòng thí nghiệm (ví dụ: thí nghiệm nén ba trục) hoặc thí nghiệm hiện trường (ví dụ: thí nghiệm nén tĩnh cọc). Kết quả mô phỏng FEM cần được so sánh với kết quả thí nghiệm về các thông số như ứng suất, biến dạng, chuyển vị, và tải trọng phá hoại. Nếu có sự khác biệt lớn, cần xem xét lại mô hình vật liệu, các thông số đầu vào, và quy trình mô phỏng. Mục tiêu là đạt được sự phù hợp tốt nhất giữa kết quả mô phỏng và kết quả thí nghiệm.

IV. Thí Nghiệm Quay Ly Tâm So Sánh và Kiểm Chứng Mô Hình

Thí nghiệm quay ly tâm là một phương pháp hiệu quả để nghiên cứu ứng xử của hệ cọc CDM dưới nền đất đắp. Thí nghiệm này cho phép tạo ra trường ứng suất tương tự như trong thực tế, bằng cách tăng trọng lực tác dụng lên mô hình. Kết quả thí nghiệm quay ly tâm có thể được sử dụng để kiểm chứng và hiệu chỉnh các mô hình mô phỏng FEM, từ đó tăng độ tin cậy của kết quả phân tích. Các nghiên cứu trước đây đã sử dụng thí nghiệm quay ly tâm để nghiên cứu các vấn đề như ổn định của nền đắp, tương tác giữa cọc và đất, và ảnh hưởng của các yếu tố khác nhau đến ứng xử của hệ cọc CDM.

4.1. Nguyên lý cơ bản của thí nghiệm quay ly tâm

Nguyên lý cơ bản của thí nghiệm quay ly tâm là sử dụng lực ly tâm để tạo ra trường ứng suất tương tự như trường ứng suất trong thực tế. Khi mô hình được quay với tốc độ cao, lực ly tâm tác dụng lên các phần tử đất, tạo ra ứng suất tương tự như ứng suất do trọng lực gây ra trong điều kiện thực tế. Mức độ tăng ứng suất tỷ lệ với gia tốc quay. Điều này cho phép nghiên cứu các hiện tượng địa kỹ thuật ở quy mô nhỏ hơn, nhưng vẫn đảm bảo tính tương đồng về ứng suất với quy mô thực tế. Các kết quả từ thí nghiệm quay ly tâm có thể được mở rộng để dự đoán ứng xử của công trình trong thực tế.

4.2. Ứng dụng thí nghiệm quay ly tâm trong nghiên cứu cọc CDM

Thí nghiệm quay ly tâm được ứng dụng rộng rãi trong nghiên cứu cọc CDM. Các thí nghiệm này thường tập trung vào việc nghiên cứu ảnh hưởng của các yếu tố như tải trọng, chiều dài cọc, khoảng cách giữa các cọc, và đặc tính của đất nền đến ứng xử của hệ cọc CDM. Kết quả thí nghiệm quay ly tâm cung cấp các dữ liệu quan trọng để kiểm chứng và hiệu chỉnh các mô hình mô phỏng FEM. Ngoài ra, thí nghiệm quay ly tâm cũng có thể được sử dụng để nghiên cứu các dạng phá hoại tiềm ẩn của hệ cọc CDM, giúp kỹ sư đưa ra các giải pháp thiết kế an toàn và hiệu quả hơn.

V. Kết Quả Nghiên Cứu Đánh Giá và So Sánh Hiệu Quả

Kết quả nghiên cứu từ các mô phỏng FEM và thí nghiệm quay ly tâm cho thấy sự tương đồng về ứng xử của hệ cọc CDM dưới nền đất đắp. Các kết quả này cho phép đánh giá hiệu quả của phương pháp CDM trong việc cải thiện ổn định nền đất yếu. So sánh giữa kết quả mô phỏng và thí nghiệm giúp xác định độ tin cậy của mô hình và đánh giá các yếu tố ảnh hưởng đến ứng xử của hệ cọc. Nghiên cứu cũng chỉ ra rằng, việc lựa chọn mô hình vật liệu phù hợp và kiểm chứng kết quả mô phỏng là rất quan trọng để đảm bảo độ chính xác.

5.1. So sánh kết quả mô phỏng FEM và thí nghiệm quay ly tâm

So sánh kết quả mô phỏng FEM và thí nghiệm quay ly tâm là bước quan trọng để đánh giá độ tin cậy của mô hình. Các thông số như chuyển vị, ứng suất, và lực cọc cần được so sánh. Nếu có sự khác biệt lớn, cần điều chỉnh các thông số đầu vào hoặc mô hình vật liệu để đạt được sự phù hợp tốt hơn. So sánh cũng giúp xác định các yếu tố quan trọng ảnh hưởng đến ứng xử của hệ cọc CDM.

5.2. Đánh giá hiệu quả của phương pháp CDM trong cải thiện nền đất

Kết quả nghiên cứu cho thấy phương pháp CDM có hiệu quả trong việc cải thiện ổn định và giảm lún của nền đất yếu. Cọc CDM giúp tăng cường khả năng chịu tải của nền đất và giảm thiểu nguy cơ phá hoại. Hiệu quả của phương pháp CDM phụ thuộc vào nhiều yếu tố, bao gồm loại đất, loại chất kết dính, và quy trình thi công. Do đó, cần thiết kế và thi công cọc CDM một cách cẩn thận để đạt được hiệu quả tốt nhất.

VI. Kết Luận và Triển Vọng Tối Ưu Ứng Dụng Cọc CDM

Nghiên cứu về mô phỏng và phân tích ứng xử của hệ cọc CDM dưới nền đất đắp đã cung cấp những hiểu biết sâu sắc về cơ chế làm việc của phương pháp này. Kết quả nghiên cứu có thể được sử dụng để tối ưu hóa thiết kế và thi công cọc CDM, từ đó nâng cao hiệu quả và độ an toàn của các công trình xây dựng trên nền đất yếu. Trong tương lai, cần tiếp tục nghiên cứu về các khía cạnh khác nhau của cọc CDM, như ảnh hưởng của các yếu tố môi trường, và khả năng ứng dụng của phương pháp này trong các điều kiện địa chất khác nhau.

6.1. Hướng nghiên cứu tiếp theo về cọc CDM và mô phỏng

Các hướng nghiên cứu tiếp theo về cọc CDM có thể tập trung vào việc phát triển các mô hình vật liệu tiên tiến hơn, nghiên cứu ảnh hưởng của các yếu tố môi trường (ví dụ: nhiệt độ, độ ẩm) đến ứng xử của cọc CDM, và khả năng ứng dụng của phương pháp này trong các điều kiện địa chất khác nhau (ví dụ: đất than bùn, đất cát rời). Ngoài ra, cần nghiên cứu về các phương pháp thi công cọc CDM mới, nhằm giảm chi phí và tăng hiệu quả.

6.2. Ứng dụng tiềm năng của cọc CDM trong các lĩnh vực khác

Cọc CDM có tiềm năng ứng dụng trong nhiều lĩnh vực khác, như gia cố nền đường sắt, nền sân bay, và nền các công trình biển. Trong lĩnh vực đường sắt và sân bay, cọc CDM có thể giúp giảm thiểu lún và tăng cường ổn định của nền đường. Trong lĩnh vực công trình biển, cọc CDM có thể được sử dụng để gia cố nền các công trình như cầu cảng, đê chắn sóng, và các công trình trên biển khác.

Nội dung chính

Tổng quan nghiên cứu

Phương pháp trộn sâu (Deep Mixing Method - DMM) là một kỹ thuật cải tạo đất hiện trường sử dụng chất kết dính xi măng hoặc vôi để gia cố các lớp đất yếu, đặc biệt là đất mềm. Từ năm 1975 đến 2010, tại Nhật Bản đã có khoảng 104,4 triệu m³ đất được cải tạo bằng phương pháp này, cho thấy tính ứng dụng rộng rãi và hiệu quả cao của DMM trong xây dựng công trình ngầm và đập đất. Tuy nhiên, phương pháp thiết kế hiện hành chủ yếu dựa trên giả định phá hoại trượt ngang (ổn định ngoại) và phá hoại cắt (ổn định nội) của hệ cọc đất trộn sâu, chưa phản ánh đầy đủ các dạng phá hoại thực tế như phá hoại sụp đổ (collapse failure) và phá hoại uốn.

Luận văn tập trung nghiên cứu mô phỏng và phân tích ứng xử của hệ cọc CDM (cọc đất trộn sâu) dưới nền đất đắp, dựa trên kết quả thí nghiệm mô hình quay ly tâm và mô phỏng phần tử hữu hạn (FEM) bằng phần mềm Plaxis. Mục tiêu chính là đánh giá chính xác hơn các dạng phá hoại và ổn định của nền cải tạo, từ đó đề xuất phương pháp thiết kế phù hợp hơn với thực tế. Phạm vi nghiên cứu tập trung vào nền đất đắp dưới thân đập, với các biến số như bề rộng cải tạo, tỷ lệ diện tích cải tạo, cường độ và đường kính cọc.

Nghiên cứu có ý nghĩa khoa học trong việc vận dụng thí nghiệm quay ly tâm để mô phỏng điều kiện ứng suất thực tế, đồng thời cung cấp cơ sở để cải tiến phương pháp thiết kế nền cải tạo kiểu nhóm cọc CDM. Về thực tiễn, kết quả nghiên cứu hỗ trợ các kỹ sư trong việc lựa chọn và thiết kế hệ cọc CDM cho các công trình xây dựng trên nền đất yếu, góp phần nâng cao độ an toàn và hiệu quả kinh tế.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính:

1. Ổn định ngoại (External Stability): Phân tích sự phá hoại trượt ngang và sụp đổ của nền cải tạo. Phương pháp thiết kế hiện hành giả định phá hoại trượt theo cung trượt tròn, tuy nhiên thí nghiệm quay ly tâm cho thấy dạng phá hoại sụp đổ với hiệu ứng domino của các cọc DM là phổ biến hơn. Các thành phần lực kháng bao gồm áp lực đất chủ động, áp lực đất bị động, lực dính và trọng lượng cọc.

2. Ổn định nội (Internal Stability): Phân tích các dạng phá hoại của cọc DM như cắt, uốn và kéo. Thí nghiệm cho thấy phá hoại uốn chiếm ưu thế hơn so với phá hoại cắt, trong khi phương pháp thiết kế hiện hành chỉ xét đến phá hoại cắt. Các khái niệm chính gồm moment uốn, ứng suất đứng, và tỷ số tập trung ứng suất.

Các khái niệm chuyên ngành được sử dụng gồm: tỷ lệ diện tích cải tạo (aₛ), bề rộng cải tạo (D), cường độ cọc (qₙ), moment uốn (Mᵤ), áp lực đập lúc phá hoại (pₑ), và tỷ số tập trung ứng suất (n).

Phương pháp nghiên cứu

Nguồn dữ liệu chính là kết quả thí nghiệm mô hình quay ly tâm tại Viện nghiên cứu cảng và cảng hàng không Nhật Bản, sử dụng máy quay ly tâm Mark II với bán kính 3.8m, gia tốc tối đa 113g. Mô hình gồm nền đất sét Kaolin dày 20cm, được cải tạo bằng các hàng cọc DM mô hình với đường kính 1.6-2cm, chiều dài 20cm, bố trí theo dạng tam giác hoặc vuông. Các cọc mô hình được chế tạo từ vật liệu acrylic hoặc đất trộn xi măng với lõi carbon để phát hiện thời điểm phá hoại.

Phương pháp phân tích bao gồm:

• Mô phỏng phần tử hữu hạn (FEM) bằng phần mềm Plaxis để tái hiện ứng xử của hệ cọc CDM dưới tải trọng đập.
• Phân tích ổn định ngoại và nội dựa trên các mô hình toán học, so sánh với kết quả thí nghiệm.
• Tính toán thông số để đánh giá ảnh hưởng của bề rộng cải tạo, tỷ lệ diện tích cải tạo, đường kính và cường độ cọc.
• Timeline nghiên cứu kéo dài từ năm 2014 đến 2015, với các giai đoạn chuẩn bị mô hình, thực hiện thí nghiệm, phân tích dữ liệu và mô phỏng số.

Cỡ mẫu thí nghiệm gồm 11 trường hợp với các biến đổi về số hàng cọc, vật liệu cọc và tỷ lệ diện tích cải tạo. Phương pháp chọn mẫu dựa trên các điều kiện thực tế của nền đất đắp và các thông số kỹ thuật tiêu chuẩn trong xây dựng đập đất.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Áp lực đập lúc phá hoại nền tăng dần theo bề rộng cải tạo (D): Kết quả thí nghiệm cho thấy áp lực đập lúc phá hoại nền (pₑ) tăng từ khoảng 10 kN/m² đến hơn 40 kN/m² khi bề rộng cải tạo tăng từ 4m đến 20m. Tuy nhiên, áp lực này gần như không đổi khi tỷ lệ diện tích cải tạo (aₛ) thay đổi từ 0 đến 0.56, cho thấy ảnh hưởng của aₛ lên áp lực đập lúc phá hoại là không đáng kể.

2. Dạng phá hoại nền chuyển từ trượt sang sụp đổ: Quan sát thí nghiệm mô hình quay ly tâm cho thấy nền cải tạo không phá hoại theo kiểu trượt cung trượt tròn mà theo dạng sụp đổ với hiệu ứng domino của các cọc DM. Phương pháp thiết kế hiện hành đánh giá quá cao độ ổn định ngoại do giả định sai kiểu phá hoại.

3. Phương pháp thiết kế hiện hành đánh giá quá cao áp lực đập lúc phá hoại: So sánh kết quả tính toán theo phương pháp thiết kế hiện hành với kết quả thí nghiệm cho thấy áp lực đập lúc phá hoại tính toán cao hơn khoảng 2 lần. Phương pháp tính toán đề xuất dựa trên kiểu phá hoại sụp đổ cho kết quả phù hợp hơn với thực tế.

4. Tỷ lệ diện tích cải tạo ảnh hưởng lớn đến ổn định nội: Moment uốn trong các cọc DM giảm khi tỷ lệ diện tích cải tạo tăng, cho thấy aₛ có ảnh hưởng lớn đến ổn định nội của hệ cọc. Đường kính cọc DM cũng ảnh hưởng tích cực đến ổn định ngoại, với moment kháng tăng theo lũy thừa của đường kính.

5. Phá hoại cọc diễn ra theo dạng uốn, không phải cắt: Các cọc DM phá hoại từng cọc một theo thứ tự từ ngoài vào trong, với dạng phá hoại uốn được xác định qua quan sát vết nứt và đo điện trở lõi carbon. Áp lực đập tiếp tục tăng ngay cả sau khi nhiều cọc đã phá hoại, chứng tỏ sự phân bố tải trọng không đồng đều.

Thảo luận kết quả

Nguyên nhân chính của sự khác biệt giữa phương pháp thiết kế hiện hành và kết quả thực nghiệm là do giả định kiểu phá hoại không phù hợp. Phương pháp hiện hành chỉ xét đến phá hoại trượt và cắt, trong khi thực tế nền cải tạo phá hoại theo kiểu sụp đổ và cọc phá hoại theo dạng uốn. Điều này dẫn đến đánh giá quá cao độ ổn định ngoại và nội.

So sánh với các nghiên cứu trước đây tại Nhật Bản và Bắc Âu, kết quả nghiên cứu phù hợp với các phát hiện về đa dạng kiểu phá hoại của cọc DM và ảnh hưởng của các thông số như bề rộng cải tạo, tỷ lệ diện tích cải tạo và đường kính cọc. Việc mô phỏng bằng FEM giúp tái hiện chính xác hơn ứng xử thực tế của hệ cọc, hỗ trợ việc thiết kế và đánh giá ổn định.

Dữ liệu có thể được trình bày qua biểu đồ quan hệ áp lực đập lúc phá hoại theo bề rộng cải tạo, biểu đồ moment uốn theo chiều sâu cọc, và bảng tổng hợp áp lực đập lúc phá hoại với các biến số khác nhau. Các biểu đồ này minh họa rõ ràng sự khác biệt giữa các phương pháp tính toán và kết quả thực nghiệm.

Đề xuất và khuyến nghị

1. Cập nhật phương pháp thiết kế ổn định ngoại: Áp dụng mô hình phá hoại sụp đổ thay cho giả định phá hoại trượt trong tính toán áp lực đập lúc phá hoại. Mục tiêu giảm sai số đánh giá áp lực đập xuống dưới 10% trong vòng 1-2 năm, do các cơ quan thiết kế và viện nghiên cứu thực hiện.

2. Xem xét đa dạng kiểu phá hoại cọc trong thiết kế ổn định nội: Kết hợp các dạng phá hoại uốn, kéo bên cạnh phá hoại cắt để đánh giá chính xác hơn cường độ và độ bền của cọc DM. Thời gian triển khai 1 năm, chủ yếu do các kỹ sư thiết kế và nhà thầu thi công áp dụng.

3. Tăng cường sử dụng mô phỏng phần tử hữu hạn (FEM): Áp dụng phần mềm Plaxis hoặc tương đương để mô phỏng ứng xử hệ cọc CDM dưới tải trọng thực tế, giúp dự báo chính xác biến dạng và ổn định. Khuyến nghị áp dụng trong các dự án lớn trong vòng 3 năm tới.

4. Nghiên cứu ảnh hưởng của các thông số thiết kế: Tiếp tục khảo sát ảnh hưởng của bề rộng cải tạo, tỷ lệ diện tích cải tạo và đường kính cọc đến ổn định nền, nhằm tối ưu hóa thiết kế và tiết kiệm chi phí. Chủ thể thực hiện là các viện nghiên cứu và trường đại học, thời gian 2-3 năm.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế công trình ngầm và đập đất: Luận văn cung cấp cơ sở khoa học và phương pháp tính toán mới giúp cải tiến thiết kế nền móng, nâng cao độ an toàn và hiệu quả kinh tế.

2. Nhà thầu thi công xử lý nền đất yếu: Hiểu rõ cơ chế phá hoại và ứng xử của hệ cọc CDM giúp tối ưu quy trình thi công, kiểm soát chất lượng và giảm rủi ro công trình.

3. Các nhà nghiên cứu và sinh viên chuyên ngành kỹ thuật xây dựng công trình ngầm: Tài liệu tham khảo quý giá về thí nghiệm quay ly tâm, mô phỏng FEM và phân tích ổn định nền cải tạo.

4. Cơ quan quản lý và tư vấn xây dựng: Hỗ trợ đánh giá, phê duyệt thiết kế và giám sát thi công các dự án sử dụng công nghệ trộn sâu, đảm bảo tuân thủ tiêu chuẩn kỹ thuật và an toàn.

Câu hỏi thường gặp

1. Phương pháp trộn sâu (DMM) là gì và ưu điểm ra sao?
   DMM là kỹ thuật cải tạo đất hiện trường sử dụng xi măng hoặc vôi làm chất kết dính, giúp tăng cường cường độ và độ ổn định của đất mềm. Ưu điểm gồm cường độ cao trong vòng một tháng, ít tác động môi trường và áp dụng được nhiều loại đất.

2. Tại sao phương pháp thiết kế hiện hành đánh giá quá cao độ ổn định nền?
   Do giả định kiểu phá hoại trượt ngang và phá hoại cắt, trong khi thực tế nền cải tạo phá hoại theo kiểu sụp đổ và cọc phá hoại uốn, dẫn đến sai lệch trong tính toán áp lực đập và moment uốn.

3. Mô hình quay ly tâm có vai trò gì trong nghiên cứu?
   Mô hình quay ly tâm tái hiện điều kiện ứng suất thực tế ở tỷ lệ nhỏ, giúp quan sát và đo đạc biến dạng, ứng suất của nền cải tạo và cọc DM dưới tải trọng đập, cung cấp dữ liệu thực nghiệm chính xác.

4. Ảnh hưởng của tỷ lệ diện tích cải tạo (aₛ) đến ổn định nền như thế nào?
   Tỷ lệ diện tích cải tạo ảnh hưởng nhỏ đến ổn định ngoại nhưng có ảnh hưởng lớn đến ổn định nội, đặc biệt làm giảm moment uốn trong các cọc DM khi aₛ tăng.

5. Làm thế nào để áp dụng kết quả nghiên cứu vào thực tế?
   Kết quả nghiên cứu đề xuất cập nhật phương pháp thiết kế, sử dụng mô phỏng FEM và xem xét đa dạng kiểu phá hoại trong thiết kế, giúp kỹ sư và nhà thầu tối ưu hóa công trình trên nền đất yếu.

Kết luận

• Phương pháp trộn sâu (DMM) là giải pháp hiệu quả cải tạo đất mềm, được ứng dụng rộng rãi trong xây dựng đập và công trình ngầm.
• Nghiên cứu mô hình quay ly tâm và mô phỏng FEM cho thấy nền cải tạo phá hoại theo kiểu sụp đổ và cọc phá hoại uốn, khác biệt với giả định thiết kế hiện hành.
• Phương pháp thiết kế hiện hành đánh giá quá cao độ ổn định nền do không xét đúng kiểu phá hoại, cần cập nhật để phù hợp với thực tế.
• Tỷ lệ diện tích cải tạo và đường kính cọc ảnh hưởng đáng kể đến ổn định nội và ngoại của nền cải tạo.
• Đề xuất cập nhật phương pháp thiết kế, tăng cường mô phỏng số và nghiên cứu thêm các thông số thiết kế để nâng cao độ chính xác và hiệu quả công trình.

Next steps: Triển khai áp dụng phương pháp thiết kế đề xuất trong các dự án thực tế, mở rộng nghiên cứu về các ứng dụng khác của cọc CDM, và đào tạo kỹ sư về kỹ thuật mô phỏng FEM.

Các kỹ sư, nhà nghiên cứu và nhà quản lý được khuyến khích áp dụng kết quả nghiên cứu để nâng cao chất lượng và độ an toàn của các công trình xây dựng trên nền đất yếu.

Trích đoạn nội dung tài liệu

MỞ ĐẦU 1. Đặt vẫn đề Các lớp đất yếu thường bat gặp ở các dự án xây dựng. Do vay, một số lượng lớn các kỹ thuật cải tạo đất đã được phát triển để gia cố các lớp địa chất yếu nay. Phương pháp trộn sâu — Deep Mixing Method (DMM) — một kỹ thuật cải tạo đất hiện trường sử dụng chất kết dính xi măng/hoặc vôi, được phát triển ở Nhật Ban va các nước Bắc Au, thường được áp dụng để cải tạo đất yếu.

So với các phương pháp cải tạo nền khác, kỹ thuật trộn sâu hiện trường có ưu điểm như cường độ lớn trong vòng một tháng, ít tác động có hại đến môi trường và có khả năng áp dụng cao nhiều loại đất nào nếu loại và hàm lượng chất kết dính được lựa chọn thích hợp. Sự ứng dụng của nó bao trùm cả ở trên cạn và dưới nước, từ gia cường nền của công trình, chong đỡ dap, làm kết cầu tường chăn và trang bị và nâng cấp cơ sở hạ tang, giảm nhẹ moi nguy hiểm của sự hóa lỏng, các công trìnhđảo nhân tạo và kiểm soát tham. Do tính ứng dụng lớn như trên, ở Nhật Bản, từ năm 1975 đến 2010 có đến tong số khoảng 104.4 triệu mỶ đất được gia cỗ bang phương pháp trộn sâu hiện trường. Nhiều nỗ lực nghiên cứu được thực hiện để nghiên cứu các khía cạnh khác nhau của phương pháp trộn sâu ở các nước nảy.

Nhiều tác giả đã tiễn hành những những nghiên cứu lớn về các đặc tính cơ học của đất được xử lý bằng xi mang hoặc vôi va phát hiện cường độ nén của đất xử lý xi măng lớn hơn nhiều so với đất mềm; module đàn hồi cao, thường ở mức vai nghìn MN/m’, biến dạng khi phá hoại cũng ở mức rất nhỏ. Trái với cường độ nén, cường độ uốn và kéo ở giá trị tương đối nhỏ. Phương pháp thiết kế hiện hành cho các công trình co sử dụng các cọc đất trộn sâu gia cô bang xi măng/vôi hiện này chủ yếu dựa trên sự phân tích 6n định trượt ngang của ca hệ cọc (ồn định ngoạn) và phân tích sự phá hoại cọc theo phương pháp cung trượt tròn (ồn định nội). Tuy nhiên, thực tế, sự ôn định và phá hoại của hệ cọc CDM gia cỗ nên công trình lại rat đa dang và phức tạp, phụ thuộc nhiều yếu tố như: điều kiện nên đất, hàm rong xi mãng/nước, ty lệ diện tích cai tạo, bề rộng cải tạo, cường độ cọc, đường kính cọc,.

Những van đề trên cần được nghiên cứu cụ thé dé đánh giá. Mục tiêu nghiên cứu Mô phỏng va phân tích sự làm việc của hệ coc CDM dưới nền đất dap bằng phương phương pháp phân tử hữu hạn trên cơ sở so sánh với các thí nghiệm mô hình quay ly tâm. Qua đó dé xuât phương pháp đánh giá sự làm việc của hệ cọc CDM phù hợp với thực tê hơn so với phương pháp thiệt kê hiện hành. Phương pháp nghiên cứu Đề nghiên cứu những nội dung trên, học viên đã lựa chọn phương pháp sau: - Nghiên cứu công nghệ thi công phương pháp trộn sâu tạo các cọc gia cô vôi/xi măng.

- Nghiên cứu sự hình thành cường độ va làm việc cua cọc CDM. - Phân tích, đánh giá sự là việc của hệ cọc CDM dưới nên đất đắp băng cách mô phỏng các mô hình thí nghiệm quay ly tâm une hinh thu nho cua he coc CDM + công trình) theo phương pháp Phần tử hữu hạn{phan mềm Đlaxis SU Eaundatton) và so sánh với các kết quả thí nghiệm đã được tổng hợp. Y nghĩa khoa học của đề tài Đề tải này vận dụng các kết quả nghiên cứu dựa trên thực nghiệm bằng mô hình thí nghiệm quay ly tâm. Việc vận dụng những ưu điểm lớn của thí nghiệm mô hình quay ly tâm cùng những giải pháp thong minh của các tác gia để có thể quan sát, đo đạc, đánh giá sự làm việc, ôn định, trạng thái ứng suất — biến dạng của hệ cọc CDM cải tạo nền của lớp đất đắp từ những giai đoạn đầu tiên của quá trình chịu tải cho đến khi phá hoại và sau phá hoại cho cái nhìn vừa tổng quan, vừa chỉ tiết và hết sức giá trị vé sự làm việc thực tế của hệ cọc.

Từ đó, đề xuất những giải pháp tính toán mới phù hợp với thực tế hơn và gợi mở những hướng nghiên cứu về nhiều ứng dụng thực tế khác của cọc CDM. Giá trị thực tiễn của đề tài Phương pháp trộn sâu (tạo ra các hệ cọc dat gia cô bang các chất liên kết vô co) đã có những ứng dụng to lớn ở các nước tiên tiên như Bac Au và Nhật Ban. Nó ding đã được nhiêu áp dụng ở Việt Nam từ những năm dau thê kỷ 21. Năm 2001, tập đoàn Hercules của Thụy Dién hop tác với Công ty CP Phát triển kỹ thuật xây dựng (IDC) thuộc Tông công ty xây dựng Hà nội đã thi công xử ly, nén móng cho 08 bể chứa xăng dau có đường kính 21m, cao 9m (dung tích 3000m° /bé) của công trình Tổng kho xăng dầu Cần tho bang cọc đất xi măng.

Từ năm 2002 đến 2005 đã có một số dự án bắt đầu ứng dụng cọc CDM vào xây dựng các công trình trên nền đất, như: Dự án cảng Ba Ngòi (Khanh Hoada s ử dụng 4000m cọc CDM có đường kính 0,6m, gia cô nên móng cho nhà máy nước huyện Vụ Bản (Hà Nam), xử lý móng cho bồn chứa xăng dầu ở Đình Vũ (Hải Phong), dựán thoát nước khu đô thi Dé Sơn - Hải Phòng, dự án sân bay Cần Thơ, dự án cảng Bạc Liêu, các dự án trên đều sử dụng công nghệ trộn khô, độ sâu xử lý trong khoảng 20m. Hồ Chí Minh, cọc CDM được sử dụng trong dự án Đại lộ Đông Tây, building Saigon Times Square. Hiện nay, các kỹ sư lãng Orbitec đang dé xuất sử dung cọc CDM để chống mất 6n định công trình hỗ bán nguyệt — khu đô thị Phú Mỹ Hưng, dự án đường trục Bắc — Nam (giai đoạn 3) cũng kiến nghị chọn cọc CDM xử lý đất yếu. Với những ứng dụng to lớn trên, việc hiểu sâu hơn về sự làm việc của hệ cọc CDM là cân thiệt, góp phan có đánh giá va tính toán ngày càng hợp lý hơn.

Phạm vi nghiên cứu của đề tài Do tính rộng rãi và phức tạp trong các ứng dụng của phương pháp cọc CDM, đề tải chỉ tập trung vào nội dung phân tích sự làm việc của hệ cọc CDM cải tạo nên sét mêm dưới thân đập (lớp đât đăp) trên cơ sở so sánh với các kêt quả thí nghiệm mô hình quay ly tâm đã được các tác giả Nhật Bản thực hiện. MO HÌNH THÍ NGHIỆM QUAY LY TAM CUA HE COC CDM DƯỚI NÉN ĐẤT ĐẮP 1. Giới thiệu Các lớp đất mềm thường bắt gặp ở các dự án xây dựng. Do vậy, một số lượng lớn các kỹ thuật cải tạo đất đã được phát triển để gia có các lớp địa chất yếu nay.

Phương pháp trộn sâu — Deep Mixing Method (DMM) - một kỹ thuật cải tao đất hiện trường sử dụng chất kết dính xi măng/hoặc vôi, được phát triển ở Nhật Ban va các nước Bac Au, thường được áp dụng dé cải tạo đất mềm. Nhiều nỗ lực nghiên cứu được thực hiện để nghiên cứu các khía cạnh khác nhau của DMM ở các nước này. Nhiéu tác giả đã tiến hành những những nghiên cứu lớn về các đặc tinh cơ học của đất được xử lý bang xi măng hoặc vôi và phát hiện cường độ nén của đất xử lý xi măng lớn hơn nhiều so với đất mém; module đàn hồi cao, thường ở mức vài nghìn MN/m’, biến dạng khi phá hoại cũng ở mức rất nhỏ. Trái với cường độ nén, cường độ uốn và kéo ở giá trị tương đối nhỏ.

Một máy trộn sâu đặc biệt sử dụng để xử lý đất hiện trường cơ bản gồm vài lưỡi xoắn va 1 hệ thống cung cấp chất kết dính. Hết một quá trình, đất được xử lý dạng cọc được tạo ra trong nên. Nén cải tạo theo kiểu cọc, nhiều cọc được bố tri thành hang và sắp theo dạng tam giác hoặc chữ nhật, được áp dụng rộng rãi cho nền móng của đập (kè) hoặc những kết cấu nhẹ. Quy trình thiết kế nền cải tạo theo kiểu nhóm cọc DM & được lập ở Nhật Bản chủ yếu áp dụng cho nền của đập.

2 sự phân tích ồn định được đánh gia trong phuong pháp thiết kế hiện hành như thé hiện ở Hình 1: 6n định ngoại và On định nội. Ở ôn định ngoại, khả năng phá hoại trượt được tính toán, nơi mả các cọc DM và đất sét ở giữa dịch chuyển ngang trên lớp đất cứng mà không có sự sắp xếp lại của các cọc. Ở phân tích 6n định nội, phá hoại kiểu gãy đ ô được tính toán bang phân tích cung trượt tron, noi mà các coc DM được gia định pha hoại theo dang cắt. xi mang | Nén sét - dat trộn sau | : 1 i i.

Lớp đât cứng A , Tất ca các cọc dich chuyên ngang về phía trải (a) Ôn định ngoại (phá hoại trượt) 11 Đập J4 Cọc xi măng Nên sét - đât trộn sâu (b) Ôn định nội (phá hoại gãy đổ) LỚP dat cứng Hình 1. Kiểu phá hoại giả định của nền cải tạo kiểu trộn sâu trong phương pháp thiết kế hiện hành Với 6n định ngoại, Kitazume (1991 và 2000) ath we hiện một loạt các thí nghiệm quay ly tâm lênôn định của đập nước trên nên cải tạo kiểu cọc trộn sâu đến một lớp đất cứng, và cho thay kiểu phá hoại sụp đỗ (collapse) có thé xảy ra thay vì phá hoại trượt. Trong trường hợp nay, cọc DM nghiêng như hiệu ứng Domino tại đáy, như thé hiện ở Hình 2a. Điều này nghia là dang phá hoại sụp đồ ít 6n định hơn dạng phá hoại trượt.

Phương pháp thiết kế hiện hành không tính đến dạng phá hoại nay, có thé đã đánh giá quá cao 6n định ngoại. Kitazume va Maruyama (2005 va 2006) thực hiện một loạt các thí nghiệm quay ly tâm khé và dé xuất một phương pháp thiết kế 6n định ngoại bang cách kết hợp kiểu phá hoại sụp do. Với 6n định nội, Terashi và Tanaka (1983), Miyake (1991), Karatanev (1997), Hashizume (1998) và Kitazume (1996, 1999) tiến hành những thí nghiệm mô hình cho thay coc DM thé hién nhiéu dang pha hoai khac nhau: cắt, uốn va kéo, phụ thuộc không những đất nên và điều kiện tải trọng ngoài mà còn vào vị trí của mỗi cọc, như Hình 2b và 2c. Tuy nhiên, phương pháp thiết kế hiện hành không xét đến ảnh hưởng của những dạng phá hoại này, mà chỉ có dạng phá hoại cắt.
