Tổng quan nghiên cứu

Trong lĩnh vực xây dựng công trình cao tầng và công trình công cộng, giải pháp móng cọc ly tâm ứng suất trước đóng vai trò then chốt trong việc truyền tải trọng công trình xuống các tầng địa chất chịu lực sâu. Thông thường, thí nghiệm nén tĩnh cọc tại hiện trường được xem là phương pháp chuẩn mực nhất để xác định sức chịu tải cho phép của cọc đơn. Tuy nhiên, các số liệu thực nghiệm tại nhiều dự án lớn cho thấy sức chịu tải cực hạn thực tế của cọc thường cao hơn từ 20% đến 40% so với giá trị tính toán lý thuyết trong hồ sơ thiết kế ban đầu.

Nguyên nhân cốt lõi bắt nguồn từ hiện tượng đất nền xung quanh cọc bị nén chặt và xáo trộn mạnh trong quá trình ép cọc, kéo theo sự gia tăng đột biến của áp lực nước lỗ rỗng thặng dư trong nền sét bão hòa nước. Dưới áp lực tiến độ thi công, thí nghiệm nén tĩnh thường được tiến hành chỉ sau 7 đến 14 ngày nghỉ, thời điểm mà áp lực nước lỗ rỗng chưa kịp tiêu tán hoàn toàn, dẫn đến việc đánh giá thấp khả năng chịu tải lâu dài của cọc.

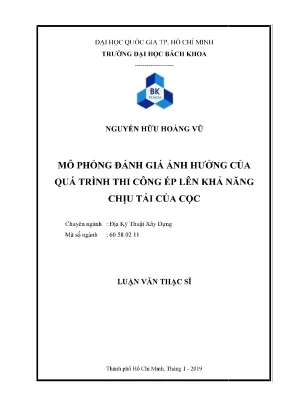

Luận văn thạc sĩ chuyên ngành Địa kỹ thuật Xây dựng với đề tài mô phỏng đánh giá ảnh hưởng của quá trình thi công ép lên khả năng chịu tải của cọc được thực hiện nhằm giải quyết bài toán định lượng tương tác phức tạp giữa đất và cọc. Nghiên cứu tập trung phân tích ứng xử cơ học của khối đất quanh thân và dưới mũi cọc, mô hình hóa quá trình tiêu tán áp lực nước lỗ rỗng thặng dư theo thời gian và đánh giá sức chịu tải cực hạn thông qua công cụ phần tử hữu hạn.

Phạm vi nghiên cứu được triển khai trên dữ liệu thực tế tại Dự án Trung tâm thương mại Khang Gia (Khang Gia Shopping Mall), Quận Thủ Đức, Thành phố Hồ Chí Minh vào năm 2019, tập trung vào cọc thử ly tâm ứng suất trước TP12 có đường kính 600 mm và chiều dài 26,3 m tại vị trí hố khoan HK2. Kết quả nghiên cứu mang lại ý nghĩa kinh tế và kỹ thuật to lớn, giúp các kỹ sư tối ưu hóa chiều dài móng cọc, tiết kiệm từ 15% đến 25% chi phí đầu tư phần ngầm và nâng cao độ an toàn cho công trình.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng vững chắc của cơ học đất hiện đại và lý thuyết tương tác kết cấu - nền đất. Khung lý thuyết chính bao gồm:

  • Mô hình đàn dẻo Mohr-Coulomb kết hợp lời giải bài toán dãn nở hình trụ của Lame: Được sử dụng để phân tích trạng thái ứng suất - biến dạng của khối lăng trụ đất bao quanh cọc khi chịu lực nén ép cưỡng bức từ thân cọc. Lời giải Lame cho phép xác định phản lực đàn hồi của đất nền tại bán kính ngoài $r_3 = k \cdot r_c$ (với hệ số ảnh hưởng $k$ dao động từ 3 đến 6), chứng minh rằng phản lực đàn hồi làm gia tăng sức chịu tải giới hạn dưới mũi cọc lên gấp 2 lần so với khi tính toán theo chỉ số sệt thông thường.
  • Lý thuyết cố kết thấm phi tuyến của Terzaghi và Biot: Giải thích quá trình tiêu tán áp lực nước lỗ rỗng thặng dư sinh ra do thể tích đất bị chiếm chỗ. Quá trình này thúc đẩy sự phục hồi ứng suất hữu hiệu và gia tăng độ bền chống cắt không thoát nước của đất dính.
  • Các khái niệm chuyên ngành then chốt: Bao gồm vùng xáo trộn kết cấu (bán kính từ 100 mm đến 150 mm tính từ bề mặt cọc), vùng chuyển tiếp đàn dẻo, hiệu ứng tăng bền cọc theo thời gian (soil set-up), hệ số bám dính thành cọc và sức chịu tải cực hạn $Q_u$.

Phương pháp nghiên cứu

Để đạt được độ chính xác và tính khách quan cao, tác giả đã áp dụng phương pháp nghiên cứu kết hợp giữa mô phỏng số và kiểm chứng thực nghiệm:

  • Cỡ mẫu và nguồn dữ liệu: Dữ liệu nghiên cứu trọng tâm được trích xuất từ cọc thử ly tâm ứng suất trước TP12 với đường kính 600 mm, chiều dài 26,3 m và trụ địa tầng hố khoan khảo sát địa chất HK2 sâu hơn 40 m tại dự án Khang Gia Shopping Mall. Đồng thời, nghiên cứu kế thừa và đối chiếu tập dữ liệu thực nghiệm từ 19 cọc thử hiện trường của các công trình nghiên cứu quốc tế để chuẩn hóa mô hình.
  • Phương pháp phân tích số: Luận văn ứng dụng phương pháp phần tử hữu hạn phi tuyến thông qua phần mềm chuyên ngành Plaxis 2D với mô hình bài toán đối xứng trục (Axisymmetry). Lý do lựa chọn Plaxis 2D là vì phần mềm có khả năng mô phỏng xuất sắc bài toán cố kết thấm nhiều pha, phản ánh đồng thời chuyển vị cưỡng bức của cọc và sự biến đổi áp lực nước lỗ rỗng thặng dư theo từng bước thời gian.
  • Timeline và các bước phân tích: Quá trình nghiên cứu được triển khai từ tháng 06/2018 đến tháng 12/2018. Quy trình mô phỏng bao gồm 4 giai đoạn nối tiếp: mô phỏng quá trình hạ cọc tức thời, mô phỏng quá trình cố kết sau 7 ngày, mô phỏng cố kết hoàn toàn đến 600 ngày, và cuối cùng là mô phỏng thí nghiệm nén tĩnh với các chu kỳ gia tải từ 100%, 200%, 275% đến cấp tải phá hoại 475% tải trọng thiết kế.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng số và phân tích so sánh với thí nghiệm hiện trường đã mang lại 4 phát hiện quan trọng có giá trị thực tiễn cao:

  • Xác định chính xác vùng ảnh hưởng hình học: Quá trình ép cọc đơn tạo ra vùng đất bị xáo trộn và biến dạng mạnh với phạm vi ảnh hưởng theo phương ngang quanh thân cọc là 2 lần đường kính cọc ($2d = 1200\text{ mm}$). Tại khu vực mặt phẳng ngang mũi cọc, phạm vi ảnh hưởng lan rộng từ $4d$ đến hơn $5d$ ($2400\text{ mm}$ đến $3000\text{ mm}$). Theo phương đứng, phạm vi ảnh hưởng phát triển $6d$ ($3600\text{ mm}$) ngược lên phía trên mũi cọc và $3d$ ($1800\text{ mm}$) xuống phía dưới đáy mũi cọc.
  • Quy luật lan truyền và tiêu tán áp lực nước lỗ rỗng: Áp lực nước lỗ rỗng thặng dư phát sinh mạnh nhất tại khu vực sát thân và mũi cọc với phạm vi ảnh hưởng mở rộng lên đến $12d$ trong các lớp đất sét yếu và đạt tới $17d$ trong các tầng đất tốt. Thời gian để lượng áp lực nước lỗ rỗng này tiêu tán hoàn toàn về trạng thái thủy tĩnh kéo dài lên đến 600 ngày kể từ thời điểm ép cọc xong.
  • Độ tin cậy vượt trội của mô hình mô phỏng: Giá trị sức chịu tải cực hạn $Q_u$ xác định từ kết quả mô phỏng Plaxis 2D hoàn toàn tương đồng với kết quả thí nghiệm nén tĩnh thực tế tại công trường. Khi đối chiếu qua 9 phương pháp ngoại suy tiêu chuẩn, mức độ sai lệch giữa mô phỏng và thực tế luôn nằm dưới ngưỡng 20%.
  • Xác định các phương pháp ngoại suy tối ưu: Các phương pháp ngoại suy Mazurkiewicz, Fuller & Hoy, và Butler & Hoy cho kết quả dự báo sức chịu tải cực hạn $Q_u$ tương thích hoàn hảo với ứng xử của đường cong tải trọng - độ lún ($Q - S$) trong miền đàn hồi, tương ứng với độ lún giới hạn xấp xỉ 10% đường kính cọc ($10%d \approx 60\text{ mm}$).

Thảo luận kết quả

Khi cọc bị ép cưỡng bức vào đất dính, thể tích cọc chiếm chỗ đẩy các hạt đất xung quanh dịch chuyển ra xa, làm phá vỡ cấu trúc tự nhiên của đất và tạo ra áp lực nước lỗ rỗng cực lớn. Tại thời điểm vừa hạ cọc xong, ứng suất hữu hiệu tiếp xúc giữa đất và thân cọc gần như bằng không, khiến ma sát thành cọc suy giảm nghiêm trọng.

Tuy nhiên, theo thời gian, độ dốc thủy lực lớn thúc đẩy dòng nước thoát ra ngoài các tầng đất lân cận, quá trình tái cố kết diễn ra giúp đất sét quanh cọc nén chặt lại và tăng cường độ chống cắt không thoát nước lên hơn 100% so với ban đầu.

Mối quan hệ tải trọng và độ lún đầu cọc ($Q - S$) thu được từ mô phỏng và thí nghiệm nén tĩnh có thể được biểu diễn một cách trực quan qua bảng so sánh sai số và hệ đồ thị phân tích đa biến. Đồ thị $Q - S$ cho thấy rõ giai đoạn làm việc đàn hồi của cọc khi tải trọng gia tăng từ 100% lên 200% tải trọng thiết kế, sau đó chuyển dần sang trạng thái dẻo cục bộ ở cấp tải 275% và chỉ đạt trạng thái phá hoại hoàn toàn khi gia tải đến 475%.

So sánh với các nghiên cứu kinh điển của các chuyên gia địa kỹ thuật quốc tế tại Na Uy và Thụy Điển, kết quả của luận văn đã củng cố vững chắc quy luật gia tăng sức chịu tải theo thời gian, chứng minh rằng ma sát bên của cọc trong đất sét có thể tiếp tục tăng từ 22% đến hơn 60% sau giai đoạn nghỉ dài hạn.

Đề xuất và khuyến nghị

Dựa trên các kết quả mô phỏng và phân tích chuyên sâu, luận văn đưa ra 4 khuyến nghị thiết thực nhằm tối ưu hóa công tác thiết kế và thi công nền móng:

  • Kéo dài thời gian nghỉ của cọc trước khi thử tĩnh: Các chủ đầu tư và tư vấn giám sát cần điều chỉnh thời gian nghỉ của cọc thử trong nền đất sét bão hòa nước từ mức thông thường 7 ngày lên tối thiểu 21 đến 28 ngày. Việc này giúp ghi nhận được từ 70% đến 85% sức chịu tải thực tế gia tăng do quá trình tái cố kết, tránh lãng phí chiều dài cọc không cần thiết.
  • Ứng dụng phần mềm Plaxis 2D trong giai đoạn thiết kế kỹ thuật: Đơn vị tư vấn thiết kế địa kỹ thuật nên thực hiện mô phỏng số 2D có xét đến bài toán tiêu tán áp lực nước lỗ rỗng trong khung thời gian từ 1 đến 2 tháng trước khi duyệt thiết kế móng. Giải pháp này giúp dự báo chính xác sức chịu tải dài hạn và cho phép tối ưu hệ số an toàn từ 2,5 xuống 2,0 một cách khoa học.
  • Chuẩn hóa phương pháp ngoại suy sức chịu tải cực hạn: Các đơn vị kiểm định và thí nghiệm hiện trường nên áp dụng đồng bộ bộ ba phương pháp Mazurkiewicz, Fuller & Hoy, và Butler & Hoy khi xử lý số liệu biểu đồ nén tĩnh, lấy mốc độ lún giới hạn $10%d$ (khoảng 60 mm cho cọc D600 mm) làm tiêu chí kiểm soát tải trọng cực hạn chuẩn mực.
  • Thiết lập hệ thống quan trắc áp lực nước lỗ rỗng tại hiện trường: Ban quản lý dự án cần chủ động lắp đặt các đầu đo Piezometer trong bán kính từ $12d$ đến $17d$ xung quanh khu vực ép cọc đại trà để theo dõi tốc độ tiêu tán áp lực nước trong 60 ngày đầu thi công, qua đó kiểm soát rủi ro đẩy trồi đất và nứt nẻ các công trình lân cận.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu này là nguồn tài liệu tham khảo chuyên môn sâu sắc và hữu ích cho 4 nhóm đối tượng chính:

  • Kỹ sư thiết kế địa kỹ thuật và kết cấu: Nắm bắt được phương pháp mô phỏng số tương tác đất - cọc và các thông số hình học vùng ảnh hưởng ($2d$ thân cọc, $5d$ mũi cọc) để áp dụng trực tiếp vào việc tối ưu chiều dài cọc ly tâm D600 mm, giúp tiết kiệm từ 10% đến 20% chi phí vật liệu cọc bê tông ứng suất trước.
  • Kỹ sư thi công và tư vấn giám sát nền móng: Hiểu rõ cơ chế phát sinh áp lực nước lỗ rỗng trong phạm vi $12d$ đến $17d$ để thiết lập khoảng cách an toàn giữa các tim cọc (tối thiểu $3d$), sắp xếp trình tự ép cọc hợp lý và kiểm soát hiện tượng trồi đất nền tại các khu đô thị đông đúc.
  • Chuyên gia thí nghiệm và kiểm định xây dựng: Nắm vững quy trình xử lý số liệu thí nghiệm nén tĩnh thông qua 9 phương pháp ngoại suy toán học, từ đó đưa ra các báo cáo đánh giá sức chịu tải cực hạn $Q_u$ với độ tin cậy cao và sai số dưới 20%.
  • Giảng viên, học viên cao học và sinh viên ngành Xây dựng: Tiếp cận bài toán mẫu hoàn chỉnh về ứng dụng phương pháp phần tử hữu hạn Plaxis 2D trong việc mô hình hóa bài toán chuyển vị cưỡng bức và bài toán cố kết thấm phi tuyến kéo dài đến 600 ngày.

Câu hỏi thường gặp

Tại sao sức chịu tải của cọc ép trong đất sét bão hòa nước lại gia tăng theo thời gian?
Khi ép cọc, đất bị xáo trộn và nén chặt tức thời làm áp lực nước lỗ rỗng thặng dư tăng cao, triệt tiêu ứng suất hữu hiệu tiếp xúc. Sau giai đoạn thi công, nước lỗ rỗng thoát dần ra xa trong khoảng thời gian từ 45 đến 600 ngày, nền đất quanh thân cọc tái cố kết giúp ứng suất hữu hiệu tăng lên, làm tăng sức kháng ma sát thân cọc từ 22% đến hơn 60%.

Phạm vi vùng đất bị ảnh hưởng cơ học và biến dạng xung quanh cọc đơn là bao nhiêu?
Theo kết quả mô phỏng số, phạm vi đất bị biến dạng theo phương ngang quanh thân cọc là 2 lần đường kính cọc ($2d = 1200\text{ mm}$ đối với cọc D600 mm), khu vực mũi cọc mở rộng từ $4d$ đến $5d$ ($2400\text{ mm}$ đến $3000\text{ mm}$). Theo phương đứng, vùng ảnh hưởng phát triển $6d$ lên phía trên và $3d$ xuống phía dưới mũi cọc.

Những phương pháp ngoại suy nào cho kết quả xác định sức chịu tải cực hạn chính xác nhất?
Ba phương pháp Mazurkiewicz, Fuller & Hoy, và Butler & Hoy được đánh giá là tối ưu nhất vì cho kết quả sức chịu tải cực hạn $Q_u$ tương thích chính xác với miền ứng xử đàn hồi của cọc, đồng thời bám sát độ lún giới hạn quy chuẩn xấp xỉ 10% đường kính cọc ($10%d \approx 60\text{ mm}$).

Mô phỏng bằng phần mềm Plaxis 2D có phản ánh đúng kết quả thí nghiệm nén tĩnh hiện trường không?
Mô hình Plaxis 2D cho độ chính xác rất cao. Kết quả phân tích đối chiếu giữa mô phỏng số và thí nghiệm nén tĩnh tại cọc thử TP12 của dự án Khang Gia Shopping Mall trên cả 9 phương pháp ngoại suy đều cho thấy mức sai lệch rất nhỏ, luôn được kiểm soát dưới 20%.

Thời gian tiêu tán hoàn toàn của áp lực nước lỗ rỗng thặng dư trong nền đất kéo dài bao lâu?
Trong điều kiện địa chất sét dẻo mềm bão hòa nước, phần lớn áp lực nước lỗ rỗng sẽ tiêu tán mạnh trong 30 đến 60 ngày đầu, nhưng để tiêu tán hoàn toàn và đạt trạng thái ứng suất ổn định tuyệt đối thì thời gian có thể kéo dài lên đến 600 ngày với bán kính ảnh hưởng lan rộng từ $12d$ đến $17d$.

Kết luận

  • Luận văn đã mô hình hóa thành công và định lượng hóa chính xác phạm vi ảnh hưởng hình học của cọc ép đơn ($2d$ quanh thân, $5d$ tại mũi) và vùng phát tán áp lực nước lỗ rỗng ($12d$ đến $17d$) trong nền sét bão hòa nước.
  • Nghiên cứu làm sáng tỏ cơ chế gia tăng sức chịu tải của cọc ly tâm D600 mm theo thời gian, chứng minh quá trình tiêu tán áp lực nước lỗ rỗng thặng dư có thể kéo dài lên tới 600 ngày.
  • Khẳng định tính hiệu quả và độ tin cậy vượt trội của công cụ phần tử hữu hạn Plaxis 2D với sai số dự báo sức chịu tải cực hạn dưới 20% so với thí nghiệm nén tĩnh thực tế tại dự án Khang Gia Shopping Mall.
  • Chuẩn hóa bộ ba phương pháp ngoại suy Mazurkiewicz, Fuller & Hoy, và Butler & Hoy tương ứng với ngưỡng lún $10%d$ phục vụ công tác đánh giá sức chịu tải cực hạn trong thực tế.
  • Trong lộ trình 12 tháng tới, hướng nghiên cứu cần được tiếp tục mở rộng trên mô hình 3D cho móng nhóm cọc và phân tích ảnh hưởng trong các tầng địa chất đất cát phức tạp.
