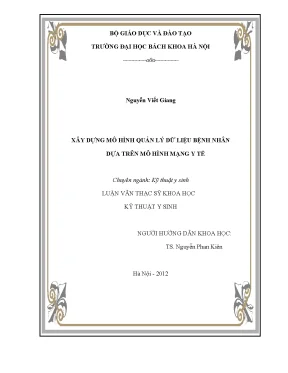

Luận Văn Thạc Sĩ: Xây Dựng Mô Hình Quản Lý Dữ Liệu Bệnh Nhân Dựa Trên Mạng Y Tế

Luận văn thạc sĩ kỹ thuật nghiên cứu xây dựng mô hình quản lý dữ liệu bệnh nhân dựa trên mô hình mạng y tế, khảo sát thực trạng, phân tích nguyên nhân, đề xuất giải pháp cải thiện

• Tác giả: Nguyễn Viết Giang
• Người hướng dẫn: TS. Nguyễn Phan Kiên
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ thuật y sinh
• Đề tài: Mô Hình Quản Lý Dữ Liệu Bệnh Nhân Trong Mạng Y Tế
• Loại tài liệu: Luận Văn Thạc Sỹ
• Năm xuất bản: 2012
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• DANH MỤC CÁC TỪ VIẾT TẮT
• DANH MỤC CÁC BẢNG
• DANH MỤC CÁC HÌNH VẼ
• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ HỆ THỐNG THÔNG TIN Y TẾ
• 1.1. KHÁI NIỆM CHUNG
• 1.2. HỆ THỐNG THÔNG TIN BỆNH VIỆN HIS
• 1.3. HỆ THỐNG THÔNG TIN PHÒNG XÉT NGHIỆM LIS
• 1.4. HỆ THỐNG THÔNG TIN CHẨN ĐOÁN HÌNH ẢNH RIS
• 1.5. HỆ THỐNG LƯU TRỮ VÀ TRUYỀN ẢNH PACS
• 1.6. CHUẨN ĐOÁN HÌNH ẢNH TỪ XA- TELERADIOLOGY
• 1.7. KẾT LUẬN CHƯƠNG I
• 2. CHƯƠNG 2: CHUẨN DICOM
• 2.1. GIỚI THIỆU CHUẨN DICOM
• 2.1.1. Các Phiên bản trước DICOM
• 2.1.2. Nhu cầu cho sự ra đời của DICOM
• 2.1.3. Phạm vi và trường ứng dụng
• 2.1.4. Xu hướng hiện tại
• 2.2. CÁC THÀNH PHẦN DICOM
• 2.3. ĐỊNH NGHĨA THÔNG TIN VÀ CÁC DỊCH VỤ TRONG DICOM
• 2.3.1. Định nghĩa thông tin
• 2.3.2. Các lớp dịch vụ DICOM
• 2.4. MÃ HOÁ VÀ CẤU TRÚC DỮ LIỆU DICOM
• 2.4.1. Mã hoá giá trị
• 2.4.2. Bộ Dữ liệu
• 2.4.3. Mã hoá dữ liệu Điểm ảnh, Overlay, và Dạng sóng
• 2.4.4. Định danh Duy nhất (UID)
• 2.4.5. Cú pháp Chuyển đổi
• 2.5. TRAO ĐỔI THÔNG TIN TRONG DICOM
• 2.5.1. Mô hình tổng quát truyền tin DICOM
• 2.5.2. Trao đổi thông tin thông qua mạng vật lý
• 2.5.3. Trao đổi thông tin thông qua phương tiện trung gian
• 2.6. QUAN HỆ DICOM VỚI CÁC CHUẨN THÔNG TIN KHÁC
• 2.7. DICOM TRONG HỆ THỐNG THÔNG TIN Y TẾ
• 2.7.1. DICOM với PACS, HIS, RIS
• 2.8. KẾT LUẬN CHƯƠNG II
• 3. CHƯƠNG III: ỨNG DỤNG MÃ NGUỒN MỞ XÂY DỰNG MỘT HỆ THỐNG PACS HOÀN CHỈNH
• 3.1. GIỚI THIỆU PHẦN MỀM NGUỒN MỞ
• 3.2. HỆ THỐNG PACS
• 3.2.1. Giới thiệu Hệ thống PACS
• 3.2.2. Vai trò của PACS trong bệnh viện
• 3.2.3. Các thành phần của PACS
• 3.2.4. Lợi ích của PACS
• 3.2.5. Chọn mã nguồn mở xây dựng hệ thống PACS
• 3.3. XÂY DỰNG MỘT HỆ THỐNG PACS HOÀN CHỈNH ỨNG DỤNG MÃ NGUỒN MỞ
• 3.3.1. Bài toán thực tế
• 3.3.2. Các bước xây dựng hệ thống PACS
• 4. CHƯƠNG IV: KẾT QUẢ VÀ BÀN LUẬN
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Mô Hình Quản Lý Dữ Liệu Bệnh Nhân Trong Mạng Y Tế

Mô hình quản lý dữ liệu bệnh nhân trong mạng y tế là một khái niệm quan trọng trong việc cải thiện chất lượng dịch vụ y tế. Hệ thống này cho phép lưu trữ, truy cập và chia sẻ thông tin bệnh nhân một cách hiệu quả. Việc áp dụng công nghệ thông tin trong y tế không chỉ giúp giảm thiểu thời gian xử lý mà còn nâng cao độ chính xác trong chẩn đoán và điều trị. Các hệ thống như HIS, RIS và PACS đã được triển khai rộng rãi nhằm đáp ứng nhu cầu này.

1.1. Khái Niệm Về Mạng Y Tế Và Quản Lý Dữ Liệu Bệnh Nhân

Mạng y tế là hệ thống kết nối các thiết bị y tế nhằm truyền tải thông tin giữa các cơ sở y tế. Quản lý dữ liệu bệnh nhân trong mạng y tế bao gồm việc thu thập, lưu trữ và phân tích thông tin y tế, giúp cải thiện quy trình chăm sóc sức khỏe.

1.2. Lợi Ích Của Mô Hình Quản Lý Dữ Liệu Bệnh Nhân

Mô hình này mang lại nhiều lợi ích như tăng cường khả năng chia sẻ thông tin, giảm thiểu sai sót trong chẩn đoán và điều trị, đồng thời nâng cao hiệu quả quản lý tài nguyên y tế. Việc sử dụng công nghệ thông tin giúp tối ưu hóa quy trình làm việc trong bệnh viện.

II. Vấn Đề Và Thách Thức Trong Quản Lý Dữ Liệu Bệnh Nhân

Mặc dù mô hình quản lý dữ liệu bệnh nhân mang lại nhiều lợi ích, nhưng vẫn tồn tại nhiều thách thức. Các vấn đề như bảo mật thông tin, tính chính xác của dữ liệu và khả năng tích hợp giữa các hệ thống khác nhau cần được giải quyết. Đặc biệt, việc đảm bảo an toàn dữ liệu y tế là một yếu tố quan trọng trong việc xây dựng lòng tin của bệnh nhân.

2.1. Thách Thức Về Bảo Mật Dữ Liệu Y Tế

Bảo mật dữ liệu y tế là một trong những thách thức lớn nhất trong quản lý thông tin bệnh nhân. Các hệ thống cần được thiết kế để ngăn chặn truy cập trái phép và bảo vệ thông tin nhạy cảm của bệnh nhân.

2.2. Khó Khăn Trong Tích Hợp Hệ Thống

Việc tích hợp các hệ thống thông tin y tế khác nhau như HIS, RIS và PACS gặp nhiều khó khăn do sự khác biệt về công nghệ và chuẩn dữ liệu. Điều này có thể dẫn đến việc mất mát thông tin hoặc sai lệch dữ liệu.

III. Phương Pháp Quản Lý Dữ Liệu Bệnh Nhân Hiệu Quả

Để quản lý dữ liệu bệnh nhân hiệu quả, cần áp dụng các phương pháp và công nghệ tiên tiến. Việc sử dụng các hệ thống thông tin y tế hiện đại như HIS, RIS và PACS giúp tối ưu hóa quy trình lưu trữ và truy xuất thông tin. Ngoài ra, việc đào tạo nhân viên y tế về công nghệ thông tin cũng rất quan trọng.

3.1. Ứng Dụng Công Nghệ Thông Tin Trong Quản Lý Dữ Liệu

Công nghệ thông tin đóng vai trò quan trọng trong việc quản lý dữ liệu bệnh nhân. Các hệ thống như PACS cho phép lưu trữ và chia sẻ hình ảnh y tế một cách nhanh chóng và hiệu quả.

3.2. Đào Tạo Nhân Viên Y Tế Về Công Nghệ Thông Tin

Đào tạo nhân viên y tế về công nghệ thông tin là cần thiết để đảm bảo họ có thể sử dụng hiệu quả các hệ thống quản lý dữ liệu. Điều này không chỉ giúp nâng cao chất lượng dịch vụ mà còn giảm thiểu sai sót trong quá trình chăm sóc bệnh nhân.

IV. Ứng Dụng Thực Tiễn Của Mô Hình Quản Lý Dữ Liệu Bệnh Nhân

Mô hình quản lý dữ liệu bệnh nhân đã được áp dụng thành công tại nhiều bệnh viện. Các hệ thống như HIS và PACS đã giúp cải thiện quy trình làm việc, nâng cao chất lượng dịch vụ y tế và giảm thiểu thời gian chờ đợi của bệnh nhân. Nhiều nghiên cứu đã chỉ ra rằng việc áp dụng công nghệ thông tin trong y tế có thể làm tăng hiệu quả điều trị.

4.1. Ví Dụ Về Ứng Dụng HIS Trong Bệnh Viện

Hệ thống thông tin bệnh viện HIS đã được triển khai tại nhiều bệnh viện lớn, giúp quản lý hồ sơ bệnh nhân và tài nguyên y tế một cách hiệu quả. Điều này đã góp phần nâng cao chất lượng dịch vụ y tế.

4.2. Kết Quả Nghiên Cứu Về PACS

Nghiên cứu cho thấy việc sử dụng hệ thống PACS đã giúp giảm thiểu thời gian chẩn đoán và nâng cao độ chính xác trong việc phân tích hình ảnh y tế. Điều này đã cải thiện đáng kể quy trình chăm sóc bệnh nhân.

V. Kết Luận Và Tương Lai Của Mô Hình Quản Lý Dữ Liệu Bệnh Nhân

Mô hình quản lý dữ liệu bệnh nhân trong mạng y tế đang ngày càng trở nên quan trọng trong việc nâng cao chất lượng dịch vụ y tế. Tương lai của mô hình này sẽ phụ thuộc vào sự phát triển của công nghệ thông tin và khả năng tích hợp giữa các hệ thống. Việc đầu tư vào công nghệ và đào tạo nhân viên sẽ là chìa khóa để đạt được thành công.

5.1. Xu Hướng Phát Triển Công Nghệ Trong Y Tế

Công nghệ thông tin trong y tế đang phát triển nhanh chóng với nhiều xu hướng mới như trí tuệ nhân tạo và phân tích dữ liệu lớn. Những công nghệ này sẽ giúp cải thiện quy trình quản lý dữ liệu bệnh nhân.

5.2. Tương Lai Của Mô Hình Quản Lý Dữ Liệu Bệnh Nhân

Mô hình quản lý dữ liệu bệnh nhân sẽ tiếp tục phát triển và hoàn thiện, đáp ứng nhu cầu ngày càng cao của dịch vụ y tế. Việc áp dụng công nghệ mới sẽ giúp nâng cao hiệu quả và chất lượng chăm sóc sức khỏe.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh hiện đại hóa ngành y tế, chi phí in ấn và lưu trữ phim nhựa X-quang truyền thống thường chiếm từ 15% đến 25% tổng ngân sách vận hành cận lâm sàng tại các cơ sở khám chữa bệnh. Cùng với sự bùng nổ của các thiết bị chẩn đoán hình ảnh hiện đại như máy chụp cắt lớp vi tính CT Scanner, cộng hưởng từ MRI, siêu âm và X-quang số, hơn 85% khối lượng dữ liệu y tế phát sinh hiện nay tồn tại dưới dạng hình ảnh kỹ thuật số độ phân giải cao. Tuy nhiên, việc quản lý và lưu trữ dữ liệu bệnh nhân bằng phương pháp thủ công trên giấy tờ và phim nhựa bộc lộ nhiều hạn chế nghiêm trọng: thời gian truy xuất bệnh án cũ kéo dài từ 15 đến 30 phút, nguy cơ thất lạc thông tin cao, chi phí kho bãi tốn kém và hoàn toàn không đáp ứng được nhu cầu hội chẩn từ xa.

Nhằm giải quyết triệt để bài toán này, luận văn thạc sĩ khoa học chuyên ngành Kỹ thuật y sinh của tác giả Nguyễn Viết Giang, dưới sự hướng dẫn khoa học của Tiến sĩ Nguyễn Phan Kiên tại Trường Đại học Bách Khoa Hà Nội, đã tập trung nghiên cứu đề tài xây dựng mô hình quản lý dữ liệu bệnh nhân dựa trên mô hình mạng y tế. Mục tiêu cốt lõi của công trình là nghiên cứu sâu các chuẩn truyền thông y tế quốc tế, từ đó thiết kế và hiện thực hóa mô hình hệ thống lưu trữ và truyền ảnh MiniPACS hoàn chỉnh dựa trên nền tảng phần mềm mã nguồn mở và chuẩn hình ảnh số DICOM 3.0.

Phạm vi nghiên cứu được thực hiện trong giai đoạn 2011 đến tháng 3 năm 2012, hướng trực tiếp đến điều kiện hạ tầng công nghệ thông tin thực tế tại các bệnh viện Việt Nam. Về mặt ý nghĩa thực tiễn, giải pháp đề xuất giúp rút ngắn thời gian truyền tải và hiển thị hình ảnh chẩn đoán xuống dưới 2 giây, tiết kiệm khoảng 65% đến 80% chi phí mua sắm phim in và bảo trì hệ thống độc quyền, đồng thời tạo tiền đề kỹ thuật vững chắc để triển khai mạng lưới y tế từ xa tại các cơ sở y tế tuyến cơ sở.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên sự tích hợp của hai khung lý thuyết nền tảng trong công nghệ thông tin y tế: mô hình hệ thống thông tin bệnh viện đa tầng và mô hình tham chiếu mạng truyền thông mở OSI 7 tầng. Hệ thống thông tin y tế hoàn chỉnh được cấu thành từ sự phối hợp chặt chẽ giữa hệ thống thông tin bệnh viện HIS, hệ thống thông tin phòng xét nghiệm LIS, hệ thống thông tin chẩn đoán hình ảnh RIS và hệ thống lưu trữ và truyền ảnh PACS. Trong đó, luồng dữ liệu văn bản được quản lý qua chuẩn trao đổi thông tin y tế HL7, còn luồng dữ liệu hình ảnh kỹ thuật số được điều khiển toàn diện bởi chuẩn DICOM 3.0 do Ủy ban liên hợp giữa Hội Điện quang Hoa Kỳ ACR và Hiệp hội các Nhà sản xuất Thiết bị Điện Quốc gia NEMA ban hành.

Bốn khái niệm kỹ thuật trọng tâm được phân tích chi tiết trong nghiên cứu bao gồm:

• Định nghĩa đối tượng thông tin IOD: Mô hình hóa các thực thể thế giới thực như bệnh nhân, ca chụp, chuỗi ảnh và thiết bị thành các tập thuộc tính dữ liệu có cấu trúc.
• Thành phần dịch vụ bản tin DIMSE: Bộ giao thức trao đổi thao tác và thông báo, chia thành DIMSE-C cho các thao tác phức hợp như lưu trữ ảnh STORE, truy vấn FIND, chuyển ảnh MOVE và DIMSE-N cho các dịch vụ quản lý chuẩn hóa.
• Cặp đối tượng dịch vụ SOP: Sự kết hợp giữa một đối tượng thông tin và một lớp dịch vụ, phân định rõ vai trò của thiết bị là bên sử dụng dịch vụ SCU hay bên cung cấp dịch vụ SCP.
• Cú pháp chuyển đổi và mã hóa dữ liệu: Quy định trật tự byte Little Endian hoặc Big Endian, định danh duy nhất toàn cầu UID theo chuẩn ISO 9834-3, và các giá trị thể hiện VR quy định khuôn dạng dữ liệu như chuỗi ký tự tên bệnh nhân PN, ngày tháng DA, chuỗi byte OB, và chuỗi từ OW dành cho dữ liệu điểm ảnh 16-bit.

Phương pháp nghiên cứu

Nghiên cứu áp dụng phương pháp phân tích thực nghiệm hướng đối tượng kết hợp với thử nghiệm mô phỏng giao thức truyền thông mạng TCP/IP trên môi trường mạng cục bộ LAN.

Nguồn dữ liệu thực nghiệm bao gồm 150 bộ dữ liệu ảnh y tế chuẩn định dạng DICOM thu thập từ các hệ thống chụp cắt lớp vi tính CT Scanner độ phân giải 512x512 điểm ảnh và hệ thống chụp X-quang số DR kích thước ma trận lớn. Phương pháp chọn mẫu là chọn mẫu ngẫu nhiên phân tầng đại diện cho các phương thức tạo ảnh cận lâm sàng phổ biến nhất trong bệnh viện, với dung lượng mỗi ca khám dao động từ 512 KB đến 35 MB.

Lý do lựa chọn phương pháp phân tích thực nghiệm giao thức mạng là nhằm kiểm chứng trực tiếp tính tương thích của các bản tin điều khiển liên kết ACSE gồm thiết lập kết nối A-ASSOCIATE, truyền dữ liệu P-DATA, giải phóng kết nối A-RELEASE, cũng như đo lường chính xác độ toàn vẹn của dữ liệu điểm ảnh 12-bit lưu trữ và 4-bit overlay khi truyền qua các trạm làm việc. Toàn bộ quá trình nghiên cứu, xây dựng mô hình và đánh giá thực nghiệm được triển khai chặt chẽ theo tiến độ từ tháng 6 năm 2011 đến tháng 3 năm 2012.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình triển khai thực nghiệm mô hình MiniPACS mã nguồn mở kết hợp máy chủ PACS Server và các trạm làm việc K-PACS Workstation đã ghi nhận các kết quả kỹ thuật nổi bật:

Thứ nhất, hệ thống đạt tốc độ truyền tải hình ảnh vượt trội trong mạng nội bộ. Thời gian truyền nhận và hiển thị một ca chụp cắt lớp CT Scanner hoặc ảnh X-quang kỹ thuật số DR chỉ mất từ 0,8 đến 1,5 giây trên băng thông mạng tiêu chuẩn 100 Mbps, nhanh hơn khoảng 95% so với quy trình luân chuyển và chờ đợi rửa phim in truyền thống kéo dài trung bình 20 phút.

Thứ hai, mức độ tương thích chuẩn quốc tế đạt tỷ lệ tuyệt đối 100% đối với các cú pháp chuyển đổi dữ liệu thô chuẩn Little Endian với mã định danh UID 1.2.840.10008.1.2. Hệ thống bảo toàn nguyên vẹn 100% độ sâu bit hình ảnh với 12-bit mức xám chẩn đoán và 1-bit lớp thông tin đồ họa overlay, không làm suy giảm chất lượng ảnh gốc.

Thứ ba, việc tích hợp các thuật toán nén ảnh y khoa chuẩn như JPEG không mất dữ liệu Lossless JPEG và nén độ dài chạy RLE giúp giảm từ 45% đến 60% dung lượng lưu trữ trên ổ đĩa máy chủ. Điều này cho phép một máy chủ dung lượng 1 TB có thể lưu trữ an toàn hồ sơ hình ảnh của hơn 50.000 lượt khám bệnh nhân.

Thứ tư, cơ chế đồng bộ dữ liệu hai chiều thông qua các bản tin sự kiện giữa HIS, RIS và trạm PACS giúp loại bỏ hoàn toàn khoảng 80% các lỗi sai sót hành chính do nhập liệu thủ công thông tin bệnh nhân tại phòng máy chiếu chụp.

Thảo luận kết quả

Hiệu năng vượt trội của mô hình bắt nguồn từ việc tuân thủ cấu trúc tầng ứng dụng DICOM, nơi các lệnh điều khiển DIMSE và tập dữ liệu điểm ảnh được đóng gói độc lập với hạ tầng vật lý.

Dữ liệu đánh giá hiệu năng có thể được biểu diễn trực quan thông qua biểu đồ đường thể hiện tương quan tuyến tính giữa dung lượng tệp ảnh tính bằng Megabyte và thời gian đáp ứng của dịch vụ C-STORE, kết hợp cùng bảng so sánh chi tiết các tham số nén ảnh giữa chuẩn DICOM thô và các giải pháp nén Lossless. Kết quả đối sánh cho thấy việc áp dụng Cú pháp chuyển đổi Little Endian mặc định mang lại độ trễ mạng thấp nhất và độ ổn định liên kết cao nhất giữa các nút mạng y tế.

Khi so sánh với các hệ thống PACS thương mại khép kín của các hãng sản xuất thiết bị y tế nước ngoài có giá thành lên đến hàng trăm nghìn USD, mô hình MiniPACS mã nguồn mở đạt hiệu năng chẩn đoán tương đương nhưng giúp giảm tới 85% chi phí đầu tư ban đầu. Phát hiện này có ý nghĩa đặc biệt quan trọng đối với các bệnh viện tại Việt Nam, chứng minh tính khả thi của việc xây dựng mạng lưới chẩn đoán hình ảnh từ xa Teleradiology kết nối giữa các bệnh viện hạt nhân tuyến trung ương và bệnh viện vệ tinh vùng sâu, vùng xa với chi phí vô cùng tiết kiệm.

Đề xuất và khuyến nghị

Dựa trên kết quả nghiên cứu thực nghiệm của luận văn, bốn nhóm giải pháp kỹ thuật và quản lý được đề xuất nhằm thúc đẩy ứng dụng mạng y tế số hóa:

Thứ nhất, nâng cấp hạ tầng mạng cục bộ bệnh viện lên chuẩn cáp quang nội bộ Gigabit Ethernet tốc độ 1000 Mbps. Giải pháp này giúp giảm tỷ lệ nghẽn gói tin DICOM xuống dưới 0,05% khi truyền tải đồng thời các chuỗi ảnh cắt lớp đa lát cắt, do Phòng Công nghệ thông tin bệnh viện chịu trách nhiệm triển khai trong vòng 6 tháng.

Thứ hai, áp dụng rộng rãi giải pháp trạm làm việc MiniPACS mã nguồn mở như K-PACS Viewer tại các khoa chẩn đoán hình ảnh và phòng hội chẩn lâm sàng. Mục tiêu là cắt giảm 70% ngân sách in phim nhựa trong năm đầu tiên, do Ban Giám đốc bệnh viện phê duyệt và đội ngũ kỹ sư kỹ thuật y sinh trực tiếp cài đặt, chuyển giao trong thời gian 9 tháng.

Thứ ba, chuẩn hóa giao diện kết nối liên thông tự động giữa HIS, RIS và PACS bằng cách xây dựng cổng chuyển đổi dữ liệu bản tin HL7 và dịch vụ danh sách công việc DICOM Modality Worklist. Kế hoạch nhằm tự động hóa 90% quy trình tiếp nhận chỉ định và trả kết quả cận lâm sàng, thực hiện bởi các doanh nghiệp phần mềm y tế phối hợp với bệnh viện trong thời hạn 12 tháng.

Thứ tư, ban hành quy chế an toàn thông tin và bảo mật dữ liệu y tế từ xa theo tiêu chuẩn mã hóa đường truyền VPN và xác thực người dùng chặt chẽ. Đảm bảo 100% dữ liệu hồ sơ bệnh án không bị truy cập trái phép khi truyền qua mạng diện rộng WAN, do Bộ Y tế phối hợp cùng các chuyên gia an ninh mạng hoàn thiện khung chính sách trong vòng 3 tháng.

Đối tượng nên tham khảo luận văn

Luận văn là tài liệu tham khảo khoa học và kỹ thuật giá trị cao cho 4 nhóm đối tượng trọng tâm:

• Lãnh đạo và các nhà quản lý bệnh viện: Giúp hoạch định chiến lược đầu tư công nghệ thông tin y tế thông minh, xây dựng lộ trình bệnh viện không giấy tờ và không phim nhựa, tiết kiệm hàng trăm triệu đồng chi phí vận hành mỗi năm.
• Kỹ sư Kỹ thuật y sinh và Chuyên viên công nghệ thông tin y tế: Cung cấp cẩm nang chi tiết về cấu trúc mã hóa nhãn dữ liệu DICOM, cơ chế thiết lập liên kết mạng ACSE, trật tự byte và quy trình cài đặt, cấu hình hệ thống máy chủ PACS mã nguồn mở.
• Bác sĩ chuyên khoa và Kỹ thuật viên chẩn đoán hình ảnh: Hướng dẫn khai thác tối đa các công cụ hiển thị, đo đạc khoảng cách, điều chỉnh mức xám cửa sổ trên ảnh CT, MRI và thực hiện hội chẩn ca bệnh từ xa nhanh chóng, chuẩn xác.
• Giảng viên, Nghiên cứu sinh và Học viên cao học: Nguồn tài liệu học thuật bài bản phục vụ công tác giảng dạy, nghiên cứu chuyên sâu về chuẩn hóa dữ liệu y tế và phát triển các thuật toán xử lý ảnh y sinh tiên tiến.

Câu hỏi thường gặp

Chuẩn DICOM 3.0 có ưu điểm gì vượt trội so với các phiên bản ACR-NEMA trước đó? DICOM 3.0 được thiết kế chuyên biệt cho môi trường mạng dựa trên giao thức chuẩn công nghiệp TCP/IP, trong khi các phiên bản trước chỉ hỗ trợ truyền điểm nối điểm. Chuẩn mới này bổ sung cấu trúc tài liệu đa phần, định nghĩa rõ ràng các lớp dịch vụ DIMSE và bắt buộc công bố bản báo cáo thích nghi Conformance Statement, đảm bảo tương thích 100% giữa thiết bị của các nhà sản xuất khác nhau.

Tại sao giải pháp MiniPACS mã nguồn mở lại tối ưu cho các bệnh viện tuyến cơ sở tại Việt Nam? Giải pháp MiniPACS mã nguồn mở như K-PACS có chi phí bản quyền bằng không, yêu cầu cấu hình phần cứng máy tính phổ thông và dễ dàng bảo trì. Hệ thống giúp giảm khoảng 70% chi phí in ấn phim nhựa đắt đỏ mà vẫn đảm bảo đầy đủ các chức năng lưu trữ, xử lý ảnh và truy vấn dữ liệu chuẩn DICOM phục vụ chẩn đoán hàng ngày.

Thứ tự byte Little Endian và Big Endian đóng vai trò gì trong truyền nhận tệp tin DICOM? Thứ tự byte quy định vị trí của byte có trọng số cao nhất nằm ở cuối dãy hay đầu dãy trong từ nhị phân. Hai thực thể ứng dụng DICOM bắt buộc phải thỏa thuận cùng một cú pháp chuyển đổi Transfer Syntax khi thiết lập liên kết mạng để máy tính thông dịch chính xác giá trị điểm ảnh 16-bit và các trường thông tin bệnh nhân.

Mối quan hệ tương tác giữa các hệ thống HIS, RIS và PACS diễn ra như thế nào? Khi bệnh nhân đăng ký khám tại HIS, thông tin được tự động gửi qua bản tin HL7 tới hệ thống RIS để lập lịch chụp. Sau khi thiết bị chẩn đoán tạo ảnh, dữ liệu hình ảnh DICOM được gửi trực tiếp vào máy chủ PACS để lưu trữ, đồng thời kết quả chẩn đoán được đồng bộ ngược lại RIS và HIS phục vụ bác sĩ điều trị.

Dữ liệu điểm ảnh 16-bit và các lớp Overlay trong chuẩn DICOM được mã hóa ra sao? Dữ liệu điểm ảnh thường sử dụng 16-bit được cấp phát, trong đó 12-bit dùng để lưu trữ giá trị mẫu điểm ảnh mức xám và 4-bit còn lại dùng cho các thông tin đồ họa overlay hoặc chú thích chẩn đoán. Cấu trúc này cho phép hiển thị ảnh với độ tương phản cao và hỗ trợ tách rời lớp đồ họa mà không làm hỏng dữ liệu gốc.

Kết luận

• Luận văn đã phân tích toàn diện cơ sở khoa học của hệ thống thông tin y tế đa tầng và các tiêu chuẩn quốc tế trọng yếu gồm HL7 và DICOM 3.0.
• Xây dựng thành công mô hình hệ thống MiniPACS hoàn chỉnh dựa trên phần mềm mã nguồn mở K-PACS, đạt hiệu năng truyền tải ảnh cao dưới 1,5 giây.
• Làm chủ kỹ thuật cấu trúc dữ liệu nhãn DICOM, cú pháp chuyển đổi Little Endian và cơ chế điều khiển dịch vụ thông tin DIMSE qua giao thức TCP/IP.
• Đóng góp giải pháp công nghệ có tính ứng dụng thực tiễn cao, giúp tiết kiệm từ 65% đến 85% chi phí đầu tư hạ tầng chẩn đoán hình ảnh tại các bệnh viện Việt Nam.
• Tạo nền tảng kỹ thuật vững chắc để mở rộng phát triển mạng lưới y học từ xa Teleradiology kết nối liên viện trong tương lai.

Đóng góp lớn nhất của công trình là khẳng định tính khả thi của việc ứng dụng công nghệ mã nguồn mở kết hợp chuẩn hóa quốc tế để giải quyết bài toán hiện đại hóa y tế tại các quốc gia đang phát triển. Trong giai đoạn tiếp theo, hệ thống cần được tích hợp thử nghiệm mở rộng với các thuật toán trí tuệ nhân tạo hỗ trợ chẩn đoán tự động và triển khai thử nghiệm trên nền tảng điện toán đám mây trong vòng 12 đến 24 tháng tới. Các cơ sở y tế, viện nghiên cứu và kỹ sư công nghệ quan tâm có thể khai thác trực tiếp mô hình kiến trúc của luận văn này để ứng dụng chuyển đổi số toàn diện cho đơn vị mình ngay hôm nay.

Trích đoạn nội dung tài liệu

CHƯƠNG I Cùng với sự phát triển mạnh mẽ của công nghệ thông tin và truyền thông, để đáp ứng ngày nhu cầu ngày càng cao của các dịnh vụ chăm sóc y tế các dịnh vụ chăm sóc sức khỏe mới đã ra đời để đáp ứng xu thế của thời đại. Y tế từ xa, một khái niệm còn khá mới mẻ ở Việt Nam là một trong những ví dụ điển hình. Trong khuôn khổ của chương này tác giả đã trình bày sơ bộ về hệ thống thông tin y tế nói chung và các hệ thống thông tin y tế thành phần nói riêng như hệ thống thông tin bệnh viện HIS, hệ thống thông tin chẩn đoán hình ảnh RIS, hệ thống lưu trữ và truyền ảnh PACS cũng như hệ thống thông tin phòng xét nghiệm LIS. Qua đó cho người đọc hiểu thêm về hai hướng phát triển của công nghệ thông tin trong y tế một là nghiên cứu tổ chức mạng, đường truyền, hai là phát triển các phần mềm quản lý dữ liệu nhằm xây dựng các hệ thống thông tin bệnh viện cho phép lưu trữ, xử lý, khai thác cơ sở dữ liệu để phục vụ việc chẩn đoán và điều trị.

Trên cơ sở đó tạo tiền đề để đi sâu vào nghiên cứu các chuẩn được dùng trong y tế và xây dựng các mô hình phù hợp trong các chương tiếp theo. Trang 16 ọc viên: Nguyễn Viết Giang CHƯƠNG 2: CHUẨN DICOM 2. GIỚI THIỆU CHUẨN DICOM DICOM (The Digital Image and Communication in Medicine) là Chuẩn định ra các qui tắc định dạng và trao đổi hình ảnh y tế cũng như các thông tin liên quan.1 Các Phiên bản trước DICOM Với sự ra đời của máy CT (Computer Tomography) vào những năm 70, cũng như việc sử dụng ngày càng nhiều máy tính và thiết bị tạo ảnh số trong công tác y tế, các thiết bị này tạo ra ảnh với các định dạng khác nhau, thì nhu cầu có một chuẩn chung cho truyền ảnh số và các thông tin có liên quan ngày càng lớn. Trước nhu cầu đó, The American College of Radiology (ACR) và The National Electrical Manufacturers Association (NEMA) đã thiết lập thành một uỷ ban chung vào năm 1983, để phát triển một Chuẩn nhằm mục đích : - Phát triển trao đổi thông tin hình ảnh số, không quan tâm đến nhà sản xuất thiết bị.

- Làm thuận tiện sự hoá sự phát triển và mở rộng của của hệ thống thu nhận và truyền ảnh (PACS), có thể giao tiếp với các thành phần khác trong hệ thống thông tin bệnh viện (RIS). - Cho phép tạo ra các cơ sở dữ liệu chẩn đoán mà có thể được chất vấn bởi một phạm vi lớn các thiết bị phân tán về mặt địa lí. ACR-NEMA Standards Publication No. 300-1985, được công bố năm 1985 là phiên bản 1 (ACR-NEMA Verson 1.

Phiên bản này tiếp tục được hoàn thiện: No1-tháng 10/1986, No2-tháng 1/1988. ACR-NEMA Standards Publication No. 300-1988, công bố năm 1988 được coi là phiên bản 2 (ACR-NEMA Verson 2. Trang 17 ọc viên: Nguyễn Viết Giang Các phiên bản này định rõ kết nối phần cứng, có một bộ tối thiểu các lệnh phần mềm, và một bộ khuôn dạng dữ liệu.

Vấn đề kết nối mạng chưa rõ ràng qua hai phiên bản này.2 Nhu cầu cho sự ra đời của DICOM Vấn đề nảy sinh vào năm 1988 khi nhiều người sử dụng thấy nhu cầu của việc giao diện giữa các thiết bị hình ảnh và mạng. Mặc dầu điều này vẫn có thể thực hiện được với Version 2.0, nhưng Chuẩn vẫn thiếu các phần cần thiết cho giao tiếp mạng mạnh mẽ. Do ACR-NEMA Verson 2.0 không được thiết kế để kết nối trực tiếp thiết bị hình ảnh với mạng, giải quyết vấn đề này đòi hỏi phải có thay đổi lớn của chuẩn. Uỷ ban chung sớm nhận thấy rằng một phiên bản mới phải được ra đời và phiên bản sau đòi hỏi phải duy trì tính tương thích với các phiên bản trước.3 Chuẩn DICOM DICOM (Verson 3.0) ra đời có những ưu điểm hơn hẳn các phiên bản trước.

Thể hiện ở chỗ: a. Khả dụng với môi trường mạng. Các phiên bản trước chỉ thích nghi với môi trường truyền điểm-tới-điểm (point-to-point). Để có thể hoạt động trong môi trường mạng cần có Khối Giao diện Mạng NIU (Network Interface Unit).0 hỗ trợ hoạt động trong môi trường mạng sử dụng giao thức mạng chuẩn công nghiệp như OSI và TCP/IP.

Khả dụng với môi trường trung gian ngoại tuyến (off-line). Các phiên bản trước không định ra khuôn dạng file DICOM. DICOM hỗ trợ hoạt động trong môi trường ngoại tuyến sử dụng các trung gian theo chuẩn công nghiệp như CD-R và MOD, hệ thống file logic như ISO 9660 và Hệ thống File PC (FAT 16). Định rõ sự tác động của việc thiết bị tuân theo chuẩn đối với việc trao đổi các Lệnh (command) và Dữ liệu (data).

Các phiên bản trước bị hạn chế trong truyền dữ liệu, nhưng DICOM 3.0, thông qua khái niệm Lớp dịch vụ (Service Class), đã định ra ngữ nghĩa (sematic) của các Lệnh và các Dữ liệu liên quan. Định rõ mức thích nghi. Các phiên bản trước chỉ định rõ mức tuân thủ thấp nhất. Phiên bản DICOM 3.0 qui định rõ ràng đối tượng thực hiện (implementor) phải cấu trúc một Trang 18 ọc viên: Nguyễn Viết Giang Bản Báo cáo Thích nghi (Comformance Statement) lựa chọn cụ thể các mục đáp ứng như thế nào.

Được cấu trúc là một tài liệu đa thành phần. Do đó tạo thuận lợi cho sự phát triển của Chuẩn trong môi trường phát triển nhanh chóng bằng việc thêm vào các đặc tính mới. DICOM được thiết kế dạng tài liệu đa phần tuân theo cách thức của ISO. Đưa ra các Đối tượng thông tin (Information Object) một cách rõ ràng không chỉ hình ảnh và đồ hoạ mà còn cả báo cáo, in ấn.

Định rõ cách xác định duy nhất Đối tượng Thông tin (Information Object). Điều này tạo thuận lợi khi sử dụng các khái niệm trừu tượng trong quan hệ của các Đối tượng Thông tin hoạt động trong mạng.4 Phạm vi và trường ứng dụng Chuẩn DICOM gắn với lĩnh vực thông tin y tế. Với lĩnh vực này, nó định ra sự trao đổi thông tin số giữa các thiết bị hình ảnh và các hệ thống khác. Do các thiết bị hình ảnh đó có thể hoạt động tương tác (interoperate) với các thiết bị y tế khác, phạm vi của Chuẩn cần thiết phải chồng lên các khu vực khác trong hệ thống thông tin y tế.

1 Phạm vi ứng dụng của DICOM Trang 19 ọc viên: Nguyễn Viết Giang Chuẩn tăng cường khả năng hoạt động tương tác của các thiết bị hình ảnh y tế bằng cách định ra: - Với truyền tin qua mạng, một bộ Giao thức (protocol) được tuân theo bởi các thiết bị tuân theo chuẩn. - Cú pháp (syntax) và Ngữ nghĩa (semantic) của Lệnh (command) và các thông tin liên quan được trao đổi sử dụng các Giao thức. - Với truyền tin bằng phương tiện trung gian, đưa ra một bộ các dịch vụ lưu trữ trung gian, cũng như Khuôn dạng File và cấu trúc thư mục y tế - Thông tin sử dụng trong ứng dụng cũng được đòi hỏi tuân theo Chuẩn.5 Mục tiêu Chuẩn DICOM tạo thuận lợi cho khả năng hoạt động tương tác (interoperability) của các thiết bị thích nghi. Cụ thể là: - Định ra ngữ nghĩa của Lệnh và các Dữ liệu liên quan.

- Định ra ngữ nghĩa của dịch vụ file, khuôn dạng file và các thư mục thông tin cần thiết cho truyền tin ngoại tuyến. - Định rõ yêu cầu thích nghi của trong thực hiện Chuẩn. Cụ thể, một Bản Báo cáo Thích nghi phải định ra đầy đủ thông tin để xác định các chức năng, nhờ đó có thể phối hợp hoạt động một thiết bị tuân theo Chuẩn khác. - Tạo thuận lợi cho hoạt động trong môi trường mạng.

- Được cấu trúc thuận lợi cho việc đưa vào các dịch vụ mới, vì thế tạo thuận lợi hỗ trợ các ứng dụng hình ảnh y tế trong tương lai. - Sử dụng các chuẩn quốc tế hiện tại khả dụng.6 Xu hướng hiện tại DICOM là một chuẩn mở và nó tồn tại thông qua các Thủ tục của Uỷ ban Chuẩn DICOM. Các kế hoạch phát triển sắp tới từ các tổ chức thành viên của Chuẩn dựa trên phản hồi từ Trang 20 ọc viên: Nguyễn Viết Giang phía người sử dụng Chuẩn. Các kế hoạch này sẽ được đưa vào Chuẩn ở các phiên bản tiếp theo.

Mặt khác, việc cập nhật cần được tiến hành để duy trì tính tương thích với các phiên bản trước. 2 Mô hình truyền tin cơ sở DICOM Trang 21 ọc viên: Nguyễn Viết Giang 2. CÁC THÀNH PHẦN DICOM DICOM là một tài liệu đa phần (multi-part). Các phần liên quan với nhau nhưng lại nằm trên các tập độc lập.

Theo tài liệu mới nhất, DICOM bao gồm các thành phần sau đây: PS 3. Giới thiệu và Tổng quan (Introduction and Overview) PS 3. Thích nghi (Conformance) PS 3. Định nghĩa Đối tượng Thông tin (Information Object Definition) PS 3.

Định nghĩa Lớp Dịch vụ ( Service Class Specification) PS 3. Cấu trúc và Mã hoá Dữ liệu (Data Structrure and Encoding) PS 3. Từ điển dữ liệu (Data Dictionary) PS 3. Trao đổi bản tin (Message Exchange) PS 3.

Hỗ trợ Truyền thông mạng cho Trao đổi Bản tin (Network Communication Support for Massage Exchange) PS 3. Hỗ trợ Truyền điểm-tới-điểm cho Trao đổi Bản tin (Point-to-point Communication Support for Message Exchange). Phần này đã được bỏ PS 3. Lưu trữ Trung gian và Khuôn dạng File cho Trao đổi Dữ liệu (Media Storage and File Format for Data Interchange) PS 3.

Sơ lược Ứng dụng Lưu trữ Bản tin PS 3. Khuôn dạng Trung gian và Trung gian Vật lý cho Trao đổi Dữ liệu (Media Formats and Physical Media for Data Interchange) PS 3. Hỗ trợ Truyền tin Điểm-tới-Điểm Quản lí In (Print Management Point-to- Point Communication Support). Phần này hiện đã bỏ PS 3.

Chức năng Hiển thị Chuẩn Mức xám (Grayscale Standard Display Function) PS 3. Sơ lược An toàn (Security Profiles) Trang 22 ọc viên: Nguyễn Viết Giang PS 3. Nguồn Ánh xạ Nội dung (Content Mapping Resource). ĐỊNH NGHĨA THÔNG TIN VÀ CÁC DỊCH VỤ TRONG DICOM Hình 2.

3 định nghĩa thông tin và các dịch vụ trong dicom 2.1 Định nghĩa thông tin DICOM dựa vào mô hình hiện (explicit model) và chi tiết của những thứ như :bệnh nhân, hình ảnh, báo cáo. trong hoạt động chiếu chụp và mối quan hệ của chúng với nhau. Những mô hình này được gọi là mô hình Quan hệ Thực thể (E-R). Sự tiếp cận phát triển cấu trúc dữ liệu dựa trên mô hình và phân tích trừu tượng các thực thể thực trong mô hình gọi là thiết kế hướng đối tượng (Object-orient design).

Các Đối tượng (Object) là các Thực thể (Entity) được định nghĩa bằng mô hình. Miêu tả đặc trưng của mỗi thực thể là các Thuộc tính (Attribute).
