Tổng quan nghiên cứu

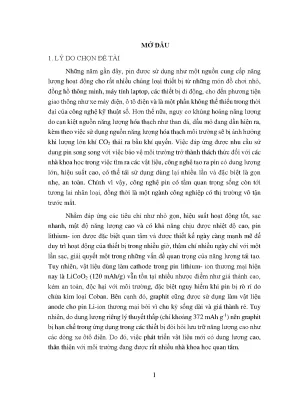

Trong bối cảnh nhu cầu sử dụng pin lithium-ion (Li-ion) ngày càng tăng mạnh để cung cấp năng lượng cho các thiết bị điện tử và phương tiện giao thông hiện đại, việc phát triển vật liệu điện cực có dung lượng cao, an toàn và thân thiện với môi trường trở thành một thách thức lớn. Pin Li-ion hiện nay sử dụng cathode LiCoO2 với dung lượng khoảng 120 mAh/g nhưng tồn tại nhiều hạn chế như giá thành cao, độc hại và nguy cơ an toàn khi rò rỉ. Anode phổ biến là graphit với dung lượng lý thuyết chỉ khoảng 372 mAh/g, không đáp ứng được yêu cầu lưu trữ năng lượng cao cho các ứng dụng như xe điện. Do đó, nghiên cứu phát triển vật liệu anode mới có dung lượng cao và thân thiện môi trường là rất cần thiết.

Mangan đioxit (MnO2) với dung lượng lý thuyết lên đến 1230 mAh/g, không độc hại, giá thành thấp và đa dạng cấu trúc tinh thể được xem là ứng viên tiềm năng thay thế graphit. Trong đó, α-MnO2 có cấu trúc đường hầm 1D, dạng nanorod được đánh giá cao về khả năng ứng dụng làm điện cực anode cho pin Li-ion. Luận văn tập trung tổng hợp vật liệu α-MnO2 dạng nanorod bằng phương pháp hóa học đơn giản, nhanh chóng, sử dụng các hóa chất phổ biến, nhằm tạo ra vật liệu anode có dung lượng cao, ổn định và thân thiện môi trường.

Phạm vi nghiên cứu tập trung vào tổng hợp và đánh giá vật liệu α-MnO2 làm anode pin Li-ion, với các phân tích cấu trúc, hình thái và đặc tính điện hóa. Nghiên cứu có ý nghĩa quan trọng trong việc phát triển vật liệu điện cực mới, góp phần nâng cao hiệu suất và tuổi thọ pin Li-ion, đồng thời giảm thiểu tác động môi trường từ các vật liệu truyền thống.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

  • Cấu trúc tinh thể và ảnh hưởng đến tính chất điện hóa của MnO2: MnO2 tồn tại nhiều dạng cấu trúc tinh thể như α, β, γ, δ, λ với các hình thái nanorod, nanowire, nanosphere khác nhau. Cấu trúc α-MnO2 có cấu trúc đường hầm 1D, tạo điều kiện thuận lợi cho sự khuếch tán ion Li+ và tăng dung lượng lưu trữ.

  • Phản ứng oxi hóa-khử trong pin Li-ion: Quá trình phóng/sạc pin liên quan đến sự chuyển động của ion Li+ giữa anode và cathode, trong đó lớp màng SEI (solid electrolyte interface) hình thành trên bề mặt anode ảnh hưởng đến hiệu suất và tuổi thọ pin.

  • Phương trình Randles-Sevcik: Được sử dụng để tính toán hệ số khuếch tán ion Li+ trong vật liệu điện cực dựa trên dữ liệu quét thế vòng tuần hoàn (CV).

  • Mô hình điện hóa EIS (Electrochemical Impedance Spectroscopy): Phân tích điện trở truyền điện tích và trở kháng khuếch tán ion trong pin, giúp đánh giá đặc tính điện hóa của vật liệu.

Phương pháp nghiên cứu

  • Nguồn dữ liệu: Vật liệu α-MnO2 được tổng hợp bằng phương pháp hóa học dựa trên phản ứng oxi hóa-khử giữa KMnO4 và ethanol. Các hóa chất sử dụng có nguồn gốc phổ biến, không yêu cầu độ tinh khiết cao.

  • Phương pháp tổng hợp: Hòa tan KMnO4 trong nước, khuấy liên tục 24 giờ đồng thời nhỏ giọt dung dịch ethanol-nước, sau đó ly tâm, rửa sạch, sấy và nung ở 600 ℃ trong 24 giờ để thu vật liệu α-MnO2 dạng nanorod.

  • Phương pháp chế tạo pin: Trộn α-MnO2 với carbon black và axit polyacrylic theo tỷ lệ 70:15:15, phủ lên lá đồng bằng kỹ thuật doctor blade, sấy khô, cắt thành điện cực hình tròn đường kính 15 mm. Lắp ráp pin đồng xu trong glovebox với môi trường argon, sử dụng màng ngăn PP hoặc Whatman và dung dịch điện ly LiPF6 1M.

  • Phân tích cấu trúc và hình thái: Sử dụng XRD để xác định cấu trúc tinh thể, SEM và TEM để quan sát hình thái nanorod, FT-IR để xác định liên kết hóa học, BET để đo diện tích bề mặt và kích thước lỗ xốp.

  • Đánh giá điện hóa: Thực hiện đo phóng/sạc liên tục ở dòng 100 mA/g, quét thế vòng tuần hoàn (CV) với tốc độ 0,1 mV/s, phổ trở kháng điện hóa (EIS) từ 100 kHz đến 100 mHz để đánh giá dung lượng, hiệu suất Coulomb, độ ổn định và hệ số khuếch tán ion Li+.

  • Timeline nghiên cứu: Tổng hợp vật liệu và chế tạo pin trong vòng 2 tháng, phân tích cấu trúc và hình thái 1 tháng, đánh giá điện hóa 2 tháng, tổng hợp báo cáo và luận văn trong 1 tháng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Tổng hợp thành công vật liệu α-MnO2 dạng nanorod: Kích thước nanorod đồng đều, chiều dài khoảng 100 nm, phân bố đều trên bề mặt (quan sát SEM, TEM). XRD xác nhận cấu trúc α-MnO2 với các peak đặc trưng tại 2θ = 12,9°, 18,1°, 28,76°, phù hợp với chuẩn JCPDS 044-0141. FT-IR cho thấy các liên kết Mn–O đặc trưng, diện tích bề mặt BET đạt khoảng 28,27 m²/g với kích thước lỗ xốp trung bình 11,8 nm.

  2. Đặc tính điện hóa vượt trội của điện cực α-MnO2: Dung lượng phóng/sạc ban đầu của pin sử dụng màng PP đạt 1512/1347 mAh/g, với hiệu suất Coulomb chu kỳ đầu tiên 89%, tăng lên gần 100% sau chu kỳ thứ 5. Với màng Whatman, dung lượng phóng/sạc lần lượt là 1584/1048 mAh/g, hiệu suất Coulomb chu kỳ đầu tiên thấp hơn (66%) nhưng cũng đạt gần 100% sau chu kỳ thứ 5.

  3. Sự hình thành lớp SEI ảnh hưởng đến hiệu suất: Đường cong CV cho thấy peak hình thành lớp SEI ở 0,2 V (PP) và 0,06 V (Whatman), phản ứng khử Mn4+ thành Mn kim loại và tạo Li2O. Sự hình thành lớp SEI làm giảm dung lượng phóng/sạc ở chu kỳ đầu nhưng giúp ổn định cấu trúc vật liệu trong các chu kỳ tiếp theo.

  4. Phổ trở kháng EIS và hệ số khuếch tán ion Li+: Điện trở ohmic (Re) và điện trở truyền điện tích (RCT) lần lượt là 5,1 Ω và 322,2 Ω với màng PP, cho thấy khả năng truyền điện tích tốt. Hệ số khuếch tán Li+ tính theo phương trình Randles-Sevcik thể hiện mối quan hệ tuyến tính giữa cường độ peak và tốc độ quét, chứng tỏ sự thuận nghịch cao trong quá trình phóng/sạc.

Thảo luận kết quả

Kết quả cho thấy vật liệu α-MnO2 dạng nanorod tổng hợp bằng phương pháp hóa học đơn giản có cấu trúc tinh thể ổn định, diện tích bề mặt lớn và kích thước lỗ xốp phù hợp, tạo điều kiện thuận lợi cho sự khuếch tán ion Li+ và phản ứng điện hóa. Dung lượng phóng/sạc cao vượt trội so với graphit truyền thống (372 mAh/g), phù hợp với yêu cầu lưu trữ năng lượng cao cho pin Li-ion thế hệ mới.

Sự khác biệt về hiệu suất Coulomb giữa hai loại màng dẫn PP và Whatman phản ánh ảnh hưởng của lớp SEI và tính chất màng ngăn đến hiệu suất pin. Lớp SEI hình thành nhanh hơn với màng Whatman, dẫn đến hiệu suất chu kỳ đầu thấp hơn nhưng vẫn duy trì độ ổn định cao sau đó. Phổ EIS và hệ số khuếch tán cho thấy vật liệu có khả năng truyền điện tích và khuếch tán ion tốt, phù hợp cho ứng dụng pin sạc.

So sánh với các nghiên cứu quốc tế, dung lượng phóng/sạc của α-MnO2 trong nghiên cứu này tương đương hoặc vượt trội, đồng thời phương pháp tổng hợp đơn giản, chi phí thấp và thân thiện môi trường là điểm mạnh nổi bật. Kết quả này mở ra hướng phát triển vật liệu anode mới cho pin Li-ion với hiệu suất cao và bền vững.

Đề xuất và khuyến nghị

  1. Mở rộng nghiên cứu tổng hợp vật liệu α-MnO2 với các phương pháp khác nhau nhằm tối ưu hóa kích thước hạt, cấu trúc và diện tích bề mặt, nâng cao hiệu suất điện hóa. Thời gian thực hiện 6-12 tháng, chủ thể: các viện nghiên cứu vật liệu.

  2. Phát triển công nghệ chế tạo pin Li-ion sử dụng α-MnO2 làm anode với quy mô pilot, kiểm soát chất lượng và đánh giá tuổi thọ pin trong điều kiện thực tế. Mục tiêu tăng dung lượng lưu trữ trên 1300 mAh/g, thời gian 12-18 tháng, chủ thể: doanh nghiệp công nghệ pin.

  3. Nghiên cứu ảnh hưởng của các loại màng ngăn và dung dịch điện ly đến hiệu suất và độ bền của pin sử dụng α-MnO2, nhằm lựa chọn vật liệu màng ngăn tối ưu. Thời gian 6 tháng, chủ thể: phòng thí nghiệm điện hóa.

  4. Ứng dụng vật liệu α-MnO2 trong các thiết bị lưu trữ năng lượng tái tạo và xe điện để đánh giá hiệu quả thực tế, góp phần giảm chi phí và tăng tuổi thọ pin. Thời gian 12 tháng, chủ thể: các trung tâm nghiên cứu và phát triển công nghệ năng lượng.

Đối tượng nên tham khảo luận văn

  1. Nhà nghiên cứu và sinh viên ngành vật liệu và công nghệ pin: Nghiên cứu chi tiết về tổng hợp vật liệu nano α-MnO2, phương pháp phân tích cấu trúc và đánh giá điện hóa, phục vụ phát triển đề tài khoa học.

  2. Doanh nghiệp sản xuất pin và thiết bị lưu trữ năng lượng: Tham khảo quy trình tổng hợp vật liệu anode mới, cải tiến công nghệ chế tạo pin Li-ion với hiệu suất cao và chi phí hợp lý.

  3. Chuyên gia trong lĩnh vực năng lượng tái tạo và xe điện: Áp dụng kết quả nghiên cứu để phát triển pin Li-ion có dung lượng lớn, tuổi thọ cao, góp phần nâng cao hiệu quả sử dụng năng lượng sạch.

  4. Cơ quan quản lý và hoạch định chính sách công nghệ: Đánh giá tiềm năng ứng dụng vật liệu mới trong ngành công nghiệp pin, hỗ trợ định hướng phát triển công nghệ xanh, bền vững.

Câu hỏi thường gặp

  1. Tại sao chọn α-MnO2 làm vật liệu anode cho pin Li-ion?
    α-MnO2 có cấu trúc đường hầm 1D giúp ion Li+ dễ dàng khuếch tán, dung lượng lý thuyết cao (1230 mAh/g), không độc hại và giá thành thấp, phù hợp để thay thế graphit truyền thống.

  2. Phương pháp tổng hợp hóa học có ưu điểm gì?
    Phương pháp đơn giản, nhanh, sử dụng hóa chất phổ biến, kiểm soát được kích thước hạt và cấu trúc, tiết kiệm chi phí và thân thiện môi trường so với các phương pháp thủy nhiệt hay điện phân.

  3. Lớp SEI ảnh hưởng thế nào đến hiệu suất pin?
    Lớp SEI hình thành trong chu kỳ đầu làm giảm dung lượng phóng/sạc ban đầu nhưng giúp ổn định cấu trúc vật liệu, ngăn chặn phản ứng phụ, nâng cao tuổi thọ và hiệu suất Coulomb trong các chu kỳ tiếp theo.

  4. Hiệu suất Coulomb của pin α-MnO2 đạt bao nhiêu?
    Hiệu suất Coulomb chu kỳ đầu khoảng 66-89%, tăng lên gần 100% sau chu kỳ thứ 5, cho thấy sự thuận nghịch cao và ổn định của vật liệu trong quá trình phóng/sạc.

  5. Có thể ứng dụng kết quả nghiên cứu này vào sản xuất pin thương mại không?
    Có thể, với quy trình tổng hợp đơn giản và vật liệu có dung lượng cao, nghiên cứu mở ra hướng phát triển pin Li-ion hiệu suất cao, chi phí thấp, phù hợp cho các thiết bị điện tử và xe điện trong tương lai.

Kết luận

  • Đã tổng hợp thành công vật liệu α-MnO2 dạng nanorod với kích thước khoảng 100 nm, cấu trúc tinh thể ổn định, diện tích bề mặt 28,27 m²/g.
  • Vật liệu α-MnO2 ứng dụng làm anode cho pin Li-ion đạt dung lượng phóng/sạc cao trên 1500 mAh/g, vượt trội so với graphit truyền thống.
  • Lớp SEI hình thành ảnh hưởng đến hiệu suất chu kỳ đầu nhưng giúp ổn định cấu trúc và nâng cao hiệu suất Coulomb sau đó.
  • Phổ trở kháng và hệ số khuếch tán ion Li+ cho thấy vật liệu có khả năng truyền điện tích và khuếch tán ion tốt, phù hợp cho ứng dụng pin sạc.
  • Nghiên cứu mở ra hướng phát triển vật liệu anode mới, thân thiện môi trường, chi phí thấp, có tiềm năng ứng dụng rộng rãi trong công nghiệp pin Li-ion hiện đại.

Tiếp theo, cần mở rộng nghiên cứu tối ưu hóa vật liệu và công nghệ chế tạo pin quy mô lớn, đồng thời đánh giá hiệu quả trong các ứng dụng thực tế. Đề nghị các nhà nghiên cứu và doanh nghiệp quan tâm phối hợp phát triển để đưa kết quả vào sản xuất và thương mại hóa.
