Tổng quan nghiên cứu

Trong ngành công nghiệp chế tạo máy hiện đại, độ chính xác gia công là yếu tố quyết định chất lượng sản phẩm. Hiện nay, khoảng 15% tổng số chi tiết cơ khí trên toàn thế giới được gia công bằng phương pháp cắt gọt — một con số khổng lồ phản ánh tầm quan trọng của lĩnh vực này. Tuy nhiên, ngay cả các máy CNC hiện đại nhất cũng không thể đảm bảo độ chính xác gia công xuống dưới mức micromet, với sai số thực tế thường dao động quanh ngưỡng 10–12 µm trên trục X.

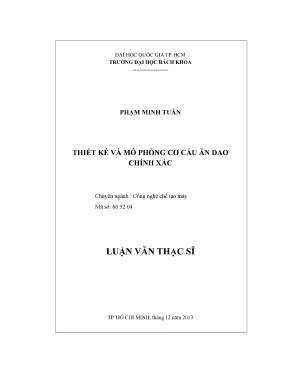

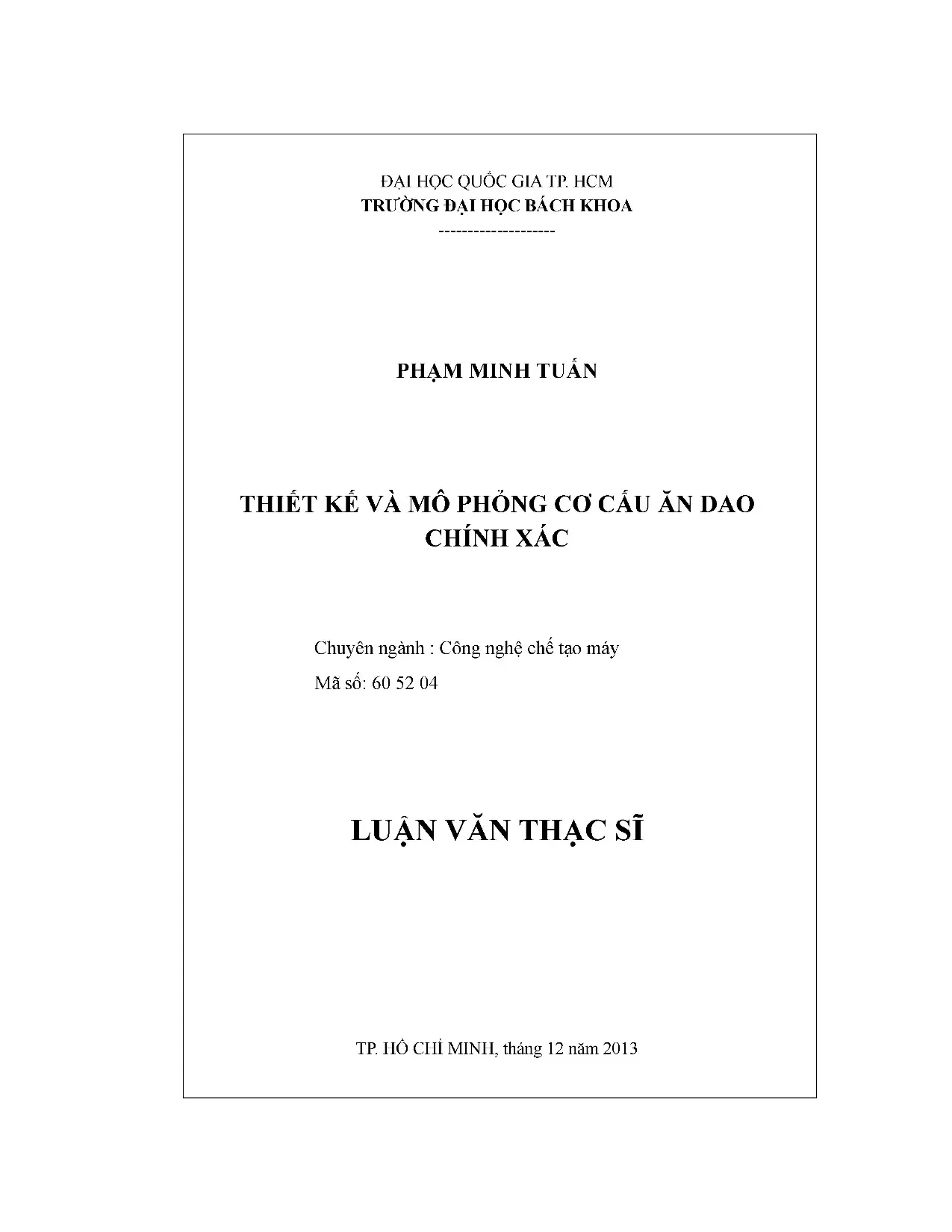

Luận văn thạc sĩ "Thiết kế và mô phỏng cơ cấu ăn dao chính xác" của học viên Phạm Minh Tuấn, thực hiện tại Trường Đại học Bách Khoa — ĐHQG TP.HCM dưới sự hướng dẫn của PGS.TS Phạm Huy Hoàng, đã giải quyết trực tiếp bài toán này. Nghiên cứu được triển khai từ tháng 6/2013 đến tháng 5/2014, tập trung vào chuyên ngành Công nghệ Chế tạo máy (mã số 60 52 04).

Mục tiêu cụ thể của nghiên cứu là thiết kế một cơ cấu ăn dao chính xác mới, tích hợp cơ cấu đàn hồi và cơ cấu chấp hành piezo, có khả năng thực hiện chuyển động chạy dao tinh với sai số dưới mức micromet. Cơ cấu phải đủ nhỏ gọn để lắp trực tiếp lên mâm dao của máy tiện mini EMCO CONCEPT TURN 55 — loại máy phổ biến trong đào tạo và sản xuất quy mô nhỏ.

Ý nghĩa thực tiễn của đề tài rất rõ ràng: trong bối cảnh phần lớn máy công cụ tại Việt Nam thuộc thế hệ cũ với độ chính xác thấp, giải pháp này cho phép nâng cao chất lượng sản phẩm mà không cần đầu tư mua thiết bị mới, giảm chi phí sản xuất và tăng khả năng cạnh tranh của doanh nghiệp cơ khí trong nước.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu xây dựng trên hai trụ cột lý thuyết chính:

Lý thuyết cơ cấu đàn hồi (Compliant Mechanism Theory): Được phát triển từ công trình tiên phong của Paros và Weisbord năm 1965 về phân tích khớp nối đàn hồi dạng đơn giản. Khớp đàn hồi được mô hình hóa như một dầm console với một đầu cố định và một đầu chuyển động tự do, hoạt động theo nguyên lý biến dạng đàn hồi nội tại thay vì ma sát giữa các bề mặt tiếp xúc. Điểm then chốt của lý thuyết này là ma trận độ mềm và độ cứng của khớp đàn hồi — bộ công cụ toán học xác định khả năng truyền chuyển động theo từng bậc tự do. Năm khái niệm cốt lõi trong khung lý thuyết này gồm: độ mềm (compliance), độ cứng (stiffness), hiệu suất khớp (efficiency), bậc tự do (DOF) và hệ số khuếch đại chuyển vị.

Lý thuyết động lực học cơ hệ dao động: Áp dụng để phân tích đáp ứng của cơ cấu trong điều kiện vận hành thực tế, bao gồm cả trường hợp không xét và có xét đến yếu tố giảm chấn. Lý thuyết này giúp dự đoán tần số dao động tự nhiên của cơ cấu và đảm bảo cơ cấu hoạt động ổn định trong vùng tần số làm việc.

Các mô hình nghiên cứu cụ thể:

  • Mô hình khớp đàn hồi dạng cung tròn đối xứng — loại khớp phổ biến nhất trong cơ cấu phẳng
  • Mô hình phần tử hữu hạn (FEM) để kiểm chứng kết quả tính toán lý thuyết
  • Mô hình tối ưu hóa đa mục tiêu (Goal Driven Optimization) trong phần mềm ANSYS

Phương pháp nghiên cứu

Cỡ mẫu và đối tượng nghiên cứu: Nghiên cứu tập trung vào một cơ cấu đàn hồi nguyên mẫu gồm 4 khâu động và 6 khớp bản lề đàn hồi, được thiết kế để lắp trực tiếp lên máy tiện EMCO CONCEPT TURN 55 với hành trình di chuyển theo trục X là 48 mm.

Phương pháp chọn mẫu: Phương pháp thiết kế tối ưu có ràng buộc (constrained optimization) được áp dụng với 9 biến thiết kế chính, bao gồm đường kính cung tròn và chiều dày tối thiểu của từng khớp đàn hồi. Ràng buộc thiết kế gồm: ứng suất cực đại nhỏ hơn 951 MPa (giới hạn chảy của thép AISI 4130) và chuyển vị đầu ra trong khoảng 0,15–0,2 mm khi đầu vào là 0,1 mm.

Phương pháp phân tích: Nghiên cứu sử dụng kết hợp ba phương pháp: (1) tính toán giải tích theo ma trận độ mềm/cứng, (2) mô phỏng số bằng phương pháp phần tử hữu hạn trên phần mềm ANSYS, và (3) thực nghiệm chế tạo mô hình vật lý. Lý do lựa chọn phương pháp phần tử hữu hạn là khả năng xử lý hình học phức tạp với chia lưới mịn tại các khớp đàn hồi, nơi ứng suất tập trung cao nhất, trong khi các vùng khác dùng lưới thô hơn để giảm thời gian tính toán.

Timeline nghiên cứu: Giao đề tài 24/6/2013 → Thiết kế và tối ưu hóa → Mô phỏng FEM → Khảo sát động lực học → Chế tạo thử nghiệm → Hoàn thành 23/5/2014.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Phát hiện 1 — Sai số tích lũy của cơ cấu ăn dao CNC thông thường vượt ngưỡng 12 µm: Phân tích chi tiết trên máy tiện EMCO CONCEPT TURN 55 cho thấy tổng sai số theo trục X gồm: sai số động học của bộ truyền vít me bi cấp C2 vượt 5 µm, sai số giãn nở nhiệt khi nhiệt độ tăng 10°C là 6 µm, khe hở dọc trục 2 µm, và lượng bù trừ sai số 1–1,5 µm. Tổng cộng khoảng 12 µm — gấp 12 lần độ phân giải danh nghĩa 1 µm của cơ cấu ăn dao. Ngay cả khi loại bỏ hoàn toàn sai số nhiệt, tổng sai số vẫn còn khoảng 6 µm, tức gấp 6 lần độ phân giải.

Phát hiện 2 — Cơ cấu đàn hồi thiết kế đạt tỉ lệ khuếch đại chuyển vị 1,5–2 lần: Kết quả tối ưu hóa bằng ANSYS cho thấy với chuyển vị đầu vào 0,1 mm từ cơ cấu chấp hành piezo THORLABS PAS015, chuyển vị đầu ra đạt 0,15–0,2 mm theo phương ngang (vuông góc với đầu vào). Đây là dải chuyển vị phù hợp với bước tiến dao trong gia công tinh. Kết quả mô phỏng phần tử hữu hạn xác nhận giá trị này, chứng minh độ tin cậy của nghiệm tối ưu.

Phát hiện 3 — Ứng suất cực đại trong cơ cấu nằm trong giới hạn an toàn: Mô phỏng FEM cho thấy ứng suất cực đại trong cơ cấu khi hoạt động tại điều kiện thiết kế đều thấp hơn giới hạn chảy 951 MPa của thép AISI 4130, đảm bảo tuổi thọ và độ bền kết cấu. Kết quả phân tích độ nhạy cho thấy biến P1 (đường kính cung tròn khớp 1) và P2 (chiều dày tối thiểu khớp 1) có ảnh hưởng lớn nhất đến ứng suất cực đại, trong khi biến P9 (khoảng cách giữa tâm khớp 5 và 6) ảnh hưởng lớn nhất đến chuyển vị đầu ra.

Phát hiện 4 — Hệ thống tích hợp hoạt động ổn định qua thực nghiệm: Mô hình thực tế được chế tạo và vận hành thử nghiệm thành công, xác nhận nguyên lý hoạt động của cơ cấu ăn dao chính xác. Cảm biến KEYENCE GT2-H12K với độ phân giải 0,1 µm ghi nhận chuyển vị đầu ra ổn định, phù hợp với kết quả mô phỏng.

Thảo luận kết quả

Kết quả này phù hợp với xu hướng nghiên cứu quốc tế về cơ cấu đàn hồi ứng dụng trong gia công chính xác. Nguyên nhân cơ bản là khớp đàn hồi truyền chuyển động thuần túy qua biến dạng đàn hồi, không tồn tại các sai số cố hữu như khe hở, mài mòn hay ảnh hưởng nhiệt do ma sát — ba nguồn sai số chiếm tỷ trọng lớn nhất trong cơ cấu ăn dao truyền thống.

Dữ liệu kết quả có thể được trình bày hiệu quả qua biểu đồ so sánh thanh (bar chart) giữa sai số của cơ cấu truyền thống và cơ cấu đàn hồi theo từng nguồn sai số, cũng như biểu đồ đường (line chart) thể hiện quan hệ giữa chuyển vị đầu vào và đầu ra theo từng kịch bản tải. So với các nghiên cứu ứng dụng cơ cấu đàn hồi trong MEMS và thiết bị y sinh (nơi chuyển động thường ở mức nano đến micro), đóng góp của luận văn nằm ở việc đưa cơ cấu đàn hồi vào ứng dụng thực tiễn trực tiếp trên máy công cụ phổ biến — hướng ứng dụng còn rất ít nghiên cứu trước đó.

Đề xuất và khuyến nghị

Dựa trên kết quả nghiên cứu, bốn nhóm giải pháp được đề xuất:

1. Triển khai tích hợp cơ cấu ăn dao chính xác lên dòng máy tiện CNC phổ thông (thực hiện ngay, 0–12 tháng): Các cơ sở đào tạo và doanh nghiệp cơ khí vừa và nhỏ nên ưu tiên áp dụng giải pháp này cho các máy tiện thế hệ cũ. Mục tiêu: giảm sai số đường kính gia công từ ngưỡng 10–12 µm xuống dưới 2 µm, đạt độ chính xác tương đương gia công mài mà không cần đầu tư thiết bị mới. Chủ thể thực hiện: bộ phận kỹ thuật nhà máy phối hợp với đơn vị cung cấp thiết bị piezo.

2. Mở rộng thiết kế cho nhiều hành trình và tải trọng khác nhau (6–18 tháng): Nghiên cứu hiện tại giới hạn chuyển vị đầu vào tối đa 100 µm. Cần phát triển các phiên bản cơ cấu đàn hồi với hành trình 200–500 µm bằng cách tối ưu hóa lại bộ biến thiết kế, đặc biệt là biến P9. Chủ thể: nhóm nghiên cứu cơ khí chính xác tại các trường đại học kỹ thuật.

3. Tích hợp hệ thống điều khiển vòng kín (closed-loop control) với phản hồi thời gian thực (12–24 tháng): Hiện tại, cảm biến KEYENCE GT2-H12K đã đạt độ phân giải 0,1 µm. Bước tiếp theo là xây dựng thuật toán điều khiển PID hoặc adaptive control để tự động bù sai số trong quá trình gia công, hướng tới mục tiêu độ chính xác lặp lại dưới 0,5 µm. Chủ thể: nhóm liên ngành cơ — điện — điều khiển tự động.

4. Nghiên cứu ứng dụng vật liệu tiên tiến cho khớp đàn hồi (18–36 tháng): Thép AISI 4130 là lựa chọn tốt cho bản mẫu đầu tiên. Tuy nhiên, các vật liệu như hợp kim titan Ti-6Al-4V hoặc thép không gỉ 17-4 PH có tỉ số giới hạn đàn hồi/module Young cao hơn, cho phép thiết kế khớp mảnh hơn, hành trình lớn hơn mà vẫn đảm bảo an toàn về ứng suất. Mục tiêu: tăng hành trình đầu ra thêm ít nhất 30% so với thiết kế hiện tại.

Đối tượng nên tham khảo luận văn

1. Kỹ sư và chuyên gia công nghệ trong lĩnh vực gia công cơ khí chính xác: Đây là nhóm hưởng lợi trực tiếp nhất. Luận văn cung cấp đầy đủ quy trình từ phân tích sai số cơ cấu ăn dao CNC, thiết kế tối ưu cơ cấu đàn hồi đến hướng dẫn lắp đặt thực tế. Kỹ sư có thể áp dụng ngay phương pháp phân tích sai số động học và sai số nhiệt để đánh giá hiệu suất của máy hiện có tại xưởng.

2. Học viên cao học và nghiên cứu sinh ngành Công nghệ Chế tạo máy, Cơ điện tử: Luận văn là tài liệu tham khảo lý tưởng về phương pháp thiết kế tối ưu cơ cấu đàn hồi bằng ANSYS, lý thuyết ma trận độ mềm/cứng theo Paros và Weisbord, cũng như phương pháp phân tích phần tử hữu hạn ứng dụng trong thiết kế cơ khí chính xác. Sinh viên có thể kế thừa và mở rộng bộ 9 biến thiết kế tối ưu làm nền tảng cho nghiên cứu mới.

3. Nhà quản lý và chủ doanh nghiệp cơ khí vừa và nhỏ tại Việt Nam: Luận văn trình bày rõ ràng bài toán kinh tế: thay vì đầu tư hàng tỉ đồng mua máy CNC thế hệ mới, có thể nâng cấp cơ cấu ăn dao hiện có với chi phí thiết bị piezo và cảm biến chỉ ở mức vài chục triệu đồng. Use case điển hình: các xưởng tiện sản xuất chi tiết chính xác phục vụ ngành ô tô, điện tử, y tế.

4. Giảng viên và nhà nghiên cứu trong lĩnh vực cơ học ứng dụng và robot: Mô hình động lực học cơ cấu đàn hồi và phân tích ảnh hưởng của yếu tố giảm chấn trong luận văn có giá trị tham khảo cao cho các nghiên cứu về robot mềm (soft robotics), thiết bị y sinh và hệ thống MEMS thế hệ tiếp theo.

Câu hỏi thường gặp

1. Cơ cấu đàn hồi khác gì so với cơ cấu truyền thống trong máy CNC? Cơ cấu đàn hồi truyền chuyển động thông qua biến dạng đàn hồi của bản thân vật liệu, không có các khớp nối rời rạc. Điều này loại bỏ hoàn toàn ba nguồn sai số chính: khe hở (backlash), mài mòn bề mặt tiếp xúc, và ảnh hưởng nhiệt do ma sát — những yếu tố khiến cơ cấu truyền thống không thể đạt độ chính xác dưới 5 µm trong điều kiện vận hành thực tế.

2. Tại sao sử dụng cơ cấu chấp hành piezo thay vì động cơ servo thông thường? Cơ cấu chấp hành piezo (như THORLABS PAS015 được dùng trong nghiên cứu này) cung cấp chuyển vị với độ phân giải 0,1 µm, nhanh hơn và chính xác hơn nhiều so với động cơ servo trong dải chuyển vị nhỏ dưới 200 µm. Đây là nguồn dẫn động lý tưởng để kết hợp với cơ cấu đàn hồi nhằm thực hiện bước tiến dao tinh trong gia công chính xác.

3. Cơ cấu này có thể lắp lên những loại máy tiện nào? Nghiên cứu được thiết kế và thử nghiệm trên máy tiện EMCO CONCEPT TURN 55. Tuy nhiên, nguyên lý thiết kế có thể áp dụng cho mọi máy tiện CNC phổ thông có mâm dao tiêu chuẩn, với điều kiện không gian lắp đặt trên mâm dao đủ để bố trí cơ cấu đàn hồi. Đây là ưu điểm lớn vì phần lớn máy tiện CNC thế hệ cũ tại Việt Nam đều có cấu hình tương tự.

4. Giới hạn hành trình của cơ cấu ăn dao chính xác này là bao nhiêu? Hành trình tối đa của cơ cấu đầu ra là 0,15–0,2 mm (150–200 µm), được xác định bởi giới hạn chuyển vị tối đa 100 µm của cơ cấu chấp hành piezo và tỉ lệ khuếch đại 1,5–2 lần của cơ cấu đàn hồi. Vì vậy, cơ cấu này chỉ phù hợp cho bước gia công tinh sau khi đã thực hiện gia công thô và bán tinh bằng cơ cấu ăn dao thông thường của máy.

5. Chi phí triển khai thực tế như thế nào so với mua máy CNC mới? Chi phí thiết bị chính gồm cơ cấu chấp hành piezo THORLABS PAS015, bộ điều khiển MDT694A, và cảm biến KEYENCE GT2-H12K — tổng khoảng vài chục triệu đồng. Con số này thấp hơn nhiều lần so với đầu tư mua máy CNC thế hệ mới có độ chính xác tương đương (thường từ vài trăm triệu đến hàng tỉ đồng). Trong thực tế tại một số cơ sở sản xuất, giải pháp nâng cấp này đã cho phép tái sử dụng hiệu quả các máy tiện thế hệ cũ với đời sống thiết bị kéo dài thêm nhiều năm.

Kết luận

Luận văn thạc sĩ "Thiết kế và mô phỏng cơ cấu ăn dao chính xác" mang lại những đóng góp thiết thực và có giá trị ứng dụng cao:

  • Định lượng hóa bài toán sai số: Chứng minh tổng sai số gia công trên máy tiện CNC EMCO CONCEPT TURN 55 đạt khoảng 12 µm — gấp 12 lần độ phân giải danh nghĩa, đặt ra yêu cầu cấp thiết phải cải tiến cơ cấu ăn dao.
  • Đề xuất thiết kế mới hoàn chỉnh: Cơ cấu đàn hồi với 4 khâu và 6 khớp bản lề đàn hồi đạt tỉ lệ khuếch đại chuyển vị 1,5–2 lần, được tối ưu hóa qua 9 biến thiết kế với ràng buộc ứng suất và chuyển vị rõ ràng.
  • Kiểm chứng đa phương pháp: Kết hợp giải tích lý thuyết, mô phỏng FEM bằng ANSYS và thực nghiệm vật lý để đảm bảo độ tin cậy của kết quả.
  • Hướng ứng dụng rõ ràng cho Việt Nam: Giải pháp nâng cấp máy cũ với chi phí thấp, phù hợp với thực trạng ngành cơ khí trong nước.
  • Nền tảng cho nghiên cứu tiếp theo: Mở ra hướng tích hợp điều khiển vòng kín và ứng dụng vật liệu tiên tiến trong các công trình nghiên cứu giai đoạn 2025–2030.
