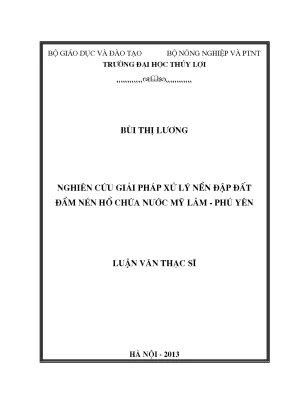

Luận Văn Thạc Sĩ: Nghiên Cứu Giải Pháp Xử Lý Nền Đập Đất Đầm Nén Hồ Chứa Nước Mỹ Lâm Phú Yên

Giải pháp xử lý nền đập đất đầm nén hồ chứa nước Mỹ Lâm Phú Yên, luận văn thạc sĩ chi tiết, hiệu quả, ứng dụng thực tiễn trong xây dựng công trình thủy lợi.

• Tác giả: Bùi Thị Lương
• Người hướng dẫn: PGS.TS. Trịnh Minh Thụ
• Trường học: Trường Đại học Thủy lợi
• Chuyên ngành: Kỹ thuật xây dựng công trình thủy lợi
• Đề tài: Nghiên cứu giải pháp xử lý nền đập đất đầm nén hồ chứa nước Mỹ Lâm - Phú Yên
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2013
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CẢM ƠN
• LỜI CAM ĐOAN
• DANH MỤC BẢNG
• DANH MỤC HÌNH
• DANH MỤC VIẾT TẮT
• MỞ ĐẦU
• Tính cấp thiết của đề tài
• Mục đích của đề tài
• Cách tiếp cận và phương pháp nghiên cứu
• Kết quả dự kiến đạt được
• Cấu trúc luận văn
• 1. CHƯƠNG 1: TỔNG QUAN VỀ TÌNH HÌNH XÂY DỰNG ĐẬP Ở VIỆT NAM VÀ CÁC BIỆN PHÁP XỬ LÝ NỀN
• 1.1. TỔNG QUAN VỀ TÌNH HÌNH XÂY DỰNG ĐẬP Ở VIỆT NAM
• 1.2. KHÁI QUÁT VỀ CÁC VẤN ĐỀ SỰ CỐ GÂY HƯ HỎNG ĐẬP TRÊN THẾ GIỚI VÀ VIỆT NAM
• 1.2.1. Khái quát về sự cố công trình thủy lợi
• 1.2.2. Sự cố đối với đập đất
• 1.2.3. Một số sự cố đập đã xảy ra ở nước ta
• 1.3. TÌNH HÌNH SỰ CỐ ĐẬP DO BIẾN DẠNG THẤM GÂY RA
• 1.3.1. Các biến hình thấm của đất và biện pháp phòng chống
• 1.3.2. Sự cố đập do biến dạng thấm gây ra ở nước ta
• 1.4. TÌNH HÌNH MẤT ỔN ĐỊNH ĐẬP DO BIẾN DẠNG NỀN GÂY NÊN
• 1.5. TÌNH HÌNH MẤT ỔN ĐỊNH ĐẬP DO TRƯỢT GÂY NÊN
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT
• 2.1. MÔI TRƯỜNG THẤM VÀ NGUYÊN NHÂN GÂY RA THẤM
• 2.1.1. Môi trường thấm
• 2.1.2. Nguyên nhân gây thấm
• 2.2. CÁC ĐỊNH LUẬT THẤM CƠ BẢN
• 2.2.1. Định luật thấm đường thẳng
• 2.2.2. Định luật thấm phi tuyến
• 2.3. CÁC PHƯƠNG PHÁP GIẢI BÀI TOÁN THẤM BẰNG LÝ THUYẾT CỔ ĐIỂN
• 2.3.1. Các phương pháp tính toán thấm
• 2.3.2. Phương pháp số
• 2.4. GIẢI BÀI TOÁN THẤM BẰNG PHƯƠNG PHÁP PHẦN TỬ HỮU HẠN
• 2.5. KHÁI QUÁT VỀ ỨNG SUẤT VÀ BIẾN DẠNG
• 2.6. TÍNH ỨNG SUẤT – BIẾN DẠNG CỦA NỀN THEO PHƯƠNG PHÁP PHẦN TỬ HỮU HẠN
• 2.7. CÁC PHƯƠNG PHÁP PHÂN TÍCH ỔN ĐỊNH CÔNG TRÌNH
• 2.7.1. Phương pháp tính toán theo trạng thái giới hạn
• 2.7.2. Phương pháp ứng suất cho phép
• 2.7.3. Phương pháp tính theo hệ số an toàn
• 2.7.4. Phương pháp tính theo độ tin cậy
• 2.8. CÁC PHƯƠNG PHÁP PHÂN TÍCH ỔN ĐỊNH MÁI DỐC
• 2.8.1. Cơ sở các phương pháp tính ổn định trượt mái
• 2.8.2. Một số phương pháp tính ổn định mái theo phương pháp mặt trượt
• 3. CHƯƠNG 3: NGHIÊN CỨU CÁC GIẢI PHÁP XỬ LÝ CHỐNG THẤM CHO NỀN ĐỂ TĂNG CƯỜNG ỔN ĐỊNH ĐẬP
• 3.1. GIỚI THIỆU CHUNG
• 3.2. GIẢI PHÁP CHỐNG THẤM BẰNG TƯỜNG NGHIÊNG VÀ SÂN PHỦ
• 3.3. GIẢI PHÁP TƯỜNG RĂNG KẾT HỢP VỚI LÕI GIỮA
• 3.4. GIẢI PHÁP TƯỜNG HÀO BENTONITE
• 3.5. GIẢI PHÁP KHOAN PHỤT
• 3.6. GIẢI PHÁP CỌC ĐẤT – XI MĂNG
• 4. CHƯƠNG 4: ỨNG DỤNG TÍNH TOÁN XỬ LÝ NỀN CHO ĐẬP ĐẤT HỒ CHỨA NƯỚC MỸ LÂM - TỈNH PHÚ YÊN
• 4.1. GIỚI THIỆU CHUNG VỀ CÔNG TRÌNH
• 4.1.1. Vị trí địa lý
• 4.1.2. Đặc điểm địa hình
• 4.1.3. Điều kiện địa chất
• 4.1.4. Mục tiêu và nhiệm vụ của dự án
• 4.1.5. Các thông số kỹ thuật chủ yếu và quy mô công trình
• 4.2. CƠ SỞ LÝ THUYẾT CỦA PHẦN MỀM GEO-SLOPE
• 4.2.1. Cơ sở lý thuyết của SEEP/W
• 4.2.2. Cơ sở lý thuyết của SIGMA/W
• 4.2.3. Cơ sở lý thuyết của SLOPE/W
• 4.3. TÍNH TOÁN ỔN ĐỊNH THẤM CÔNG TRÌNH
• 4.3.1. Phân tích nền
• 4.3.2. Lựa chọn mặt cắt tính toán
• 4.3.3. Trường hợp tính toán
• 4.3.4. Các thông số cần quan tâm
• 4.4. PHÂN TÍCH THẤM QUA NỀN TRƯỚC KHI XỬ LÝ
• 4.4.1. Các thông số trong sơ đồ tính
• 4.4.2. Sơ đồ mặt cắt trong trường hợp 1 (nền thiên nhiên chưa được xử lý) được trình bày ở hình 4-3
• 4.4.3. Kết quả tính toán
• 4.5. PHÂN TÍCH THẤM QUA NỀN SAU KHI XỬ LÝ
• 4.5.1. Xử lý nền bằng phương pháp tường nghiêng sân phủ
• 4.5.2. Xử lý nền bằng phương pháp tường hào xi măng - Bentonite
• 4.5.3. Xử lý nền bằng phương pháp khoan phụt
• 4.6. SO SÁNH LỰA CHỌN GIẢI PHÁP XỬ LÝ NỀN ĐẢM BẢO VỀ KINH TẾ VÀ KỸ THUẬT
• 4.7. TÍNH TOÁN ỔN ĐỊNH TRƯỢT, ỔN ĐỊNH VỀ BIẾN DẠNG (LÚN) VỚI BIỆN PHÁP XỬ LÝ NỀN BẰNG TƯỜNG HÀO XI MĂNG – BENTONITE TRƯỜNG HỢP MỰC NƯỚC THƯỢNG LƯU LÀ MNDBT
• 4.8. TÍNH TOÁN ỔN ĐỊNH TRƯỢT VỚI BIỆN PHÁP XỬ LÝ NỀN BẰNG TƯỜNG HÀO XI MĂNG - BENTONITE TRƯỜNG HỢP MỰC NƯỚC RÚT NHANH
• KẾT LUẬN VÀ KIẾN NGHỊ
• KẾT LUẬN
• NHỮNG TỒN TẠI VÀ HẠN CHẾ
• KIẾN NGHỊ HƯỚNG NGHIÊN CỨU TIẾP THEO
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Giới thiệu chung

Luận văn thạc sĩ 'Giải Pháp Xử Lý Nền Đập Đất Đầm Nén Hồ Chứa Nước Mỹ Lâm Phú Yên' tập trung nghiên cứu các giải pháp xử lý nền đập đất đầm nén nhằm tăng cường ổn định và hiệu quả kinh tế cho công trình hồ chứa nước Mỹ Lâm, tỉnh Phú Yên. Đập đất đầm nén là loại công trình thủy lợi phổ biến tại Việt Nam, đặc biệt trong bối cảnh nhu cầu quản lý nước ngày càng cao. Tuy nhiên, các vấn đề liên quan đến thấm nước, biến dạng nền, và ổn định công trình thường xuyên xảy ra, đòi hỏi các giải pháp kỹ thuật hiệu quả.

1.1. Tính cấp thiết của đề tài

Các công trình thủy lợi, đặc biệt là đập đất, thường chịu tác động lớn từ điều kiện tự nhiên và con người. Thấm nước là nguyên nhân chính gây ra sự cố, dẫn đến xói mòn, trượt mái, và mất ổn định công trình. Việc nghiên cứu và áp dụng các giải pháp xử lý nền như tường nghiêng, tường hào bentonite, và khoan phụt là cần thiết để đảm bảo an toàn và kéo dài tuổi thọ công trình.

1.2. Mục đích nghiên cứu

Luận văn nhằm mục đích phân tích và đánh giá hiệu quả của các giải pháp xử lý nền đối với đập đất đầm nén. Cụ thể, nghiên cứu tập trung vào việc giảm thiểu thấm nước, tăng cường ổn định trượt, và kiểm soát biến dạng nền. Kết quả nghiên cứu sẽ là cơ sở để lựa chọn phương án tối ưu về cả kỹ thuật và kinh tế.

II. Cơ sở lý thuyết và phương pháp nghiên cứu

Luận văn sử dụng các phương pháp lý thuyết và thực nghiệm để phân tích thấm nước và ổn định nền. Các công cụ như phần mềm GEO-SLOPE được áp dụng để mô phỏng và tính toán các thông số kỹ thuật. Phương pháp phần tử hữu hạn (PTHH) được sử dụng để đánh giá ứng suất và biến dạng của nền đập.

2.1. Môi trường thấm và nguyên nhân gây thấm

Thấm nước là hiện tượng phổ biến trong các công trình thủy lợi, đặc biệt là đập đất. Nguyên nhân chính bao gồm cấu trúc đất không đồng nhất, áp lực nước cao, và thiếu các biện pháp chống thấm hiệu quả. Luận văn phân tích các yếu tố này để đề xuất giải pháp phù hợp.

2.2. Phương pháp tính toán thấm

Các phương pháp tính toán thấm bao gồm định luật thấm đường thẳng và phi tuyến. Phương pháp phần tử hữu hạn được sử dụng để mô phỏng dòng thấm qua nền đập, từ đó xác định lưu lượng thấm, đường bão hòa, và gradient thấm.

III. Giải pháp xử lý nền đập đất đầm nén

Luận văn đề xuất và phân tích các giải pháp xử lý nền như tường nghiêng sân phủ, tường hào bentonite, và khoan phụt. Mỗi phương pháp có ưu nhược điểm riêng, phù hợp với điều kiện địa chất và yêu cầu kỹ thuật của công trình.

3.1. Tường nghiêng sân phủ

Phương pháp này sử dụng tường nghiêng kết hợp với sân phủ để giảm thiểu thấm nước qua nền đập. Ưu điểm là chi phí thấp và dễ thi công, nhưng hiệu quả phụ thuộc vào chất lượng vật liệu và độ dốc của tường.

3.2. Tường hào bentonite

Tường hào bentonite là giải pháp hiệu quả để chống thấm, đặc biệt trong điều kiện nền đất yếu. Phương pháp này tạo ra một lớp chắn thấm bằng hỗn hợp bentonite và xi măng, giúp giảm đáng kể lưu lượng thấm.

IV. Ứng dụng và đánh giá hiệu quả

Luận văn áp dụng các giải pháp xử lý nền vào công trình hồ chứa nước Mỹ Lâm, tỉnh Phú Yên. Kết quả tính toán cho thấy phương pháp tường hào bentonite mang lại hiệu quả cao nhất về cả kỹ thuật và kinh tế.

4.1. Phân tích thấm qua nền

Kết quả tính toán cho thấy lưu lượng thấm giảm đáng kể sau khi áp dụng các giải pháp xử lý. Phương pháp tường hào bentonite giảm thấm nước xuống mức tối thiểu, đảm bảo an toàn cho công trình.

4.2. Đánh giá ổn định trượt và biến dạng

Các giải pháp xử lý nền cũng giúp tăng cường ổn định trượt và kiểm soát biến dạng nền. Phương pháp khoan phụt và tường hào bentonite cho thấy hiệu quả cao trong việc giảm thiểu nguy cơ sụt lún và trượt mái.

V. Kết luận và kiến nghị

Luận văn kết luận rằng việc áp dụng các giải pháp xử lý nền là cần thiết để đảm bảo an toàn và hiệu quả cho công trình hồ chứa nước Mỹ Lâm. Phương pháp tường hào bentonite được đề xuất là giải pháp tối ưu, kết hợp hiệu quả kỹ thuật và kinh tế.

5.1. Kiến nghị hướng nghiên cứu tiếp theo

Cần tiếp tục nghiên cứu các phương pháp xử lý nền tiên tiến, kết hợp công nghệ mới để nâng cao hiệu quả và giảm chi phí. Đồng thời, cần đánh giá tác động môi trường của các giải pháp để đảm bảo phát triển bền vững.

Nội dung chính

Tổng quan nghiên cứu

Hồ chứa nước là loại hình công trình thủy lợi phổ biến nhất tại Việt Nam, với hơn 550 hồ chứa loại vừa và lớn (dung tích từ 1 triệu m³, chiều cao đập trên 10m) tính đến năm 2000, cùng hàng ngàn hồ nhỏ khác. Trong số đó, đập vật liệu địa phương chiếm tới 84% tổng số đập có chiều cao dưới 100m, vượt xa đập bê tông trọng lực (12%) và đập bê tông vòm (4%). Tuy nhiên, thống kê của Middle Brooks cho thấy trên 60% sự cố công trình đất trên thế giới do thấm gây ra, cộng thêm khoảng 10% sự cố có tác nhân kích thích từ thấm. Riêng nguyên nhân liên quan đến xử lý nền chiếm trên 40% các sự cố đập trong và ngoài nước.

Luận văn thạc sĩ "Nghiên cứu giải pháp xử lý nền đập đất đầm nén hồ chứa nước Mỹ Lâm - Phú Yên" của tác giả Bùi Thị Lương, thực hiện dưới sự hướng dẫn của PGS.TS Trịnh Minh Thụ tại Trường Đại học Thủy lợi và hoàn thành tháng 5/2013, giải quyết trực tiếp bài toán này. Mục tiêu nghiên cứu gồm bốn nội dung cụ thể: tổng quan các giải pháp xử lý chống thấm cho nền; làm rõ cơ sở khoa học và thực tiễn của từng phương pháp; tính toán ổn định thấm cho mỗi phương án xử lý; và kiểm tra ổn định trượt, ổn định biến dạng lún cùng ổn định trượt mái khi nước rút nhanh với giải pháp được lựa chọn.

Phạm vi nghiên cứu tập trung vào đập đất đầm nén thuộc dự án hồ chứa nước Mỹ Lâm, tỉnh Phú Yên, với mực nước dâng bình thường +33,4m và mực nước chết +15m. Ý nghĩa thực tiễn của đề tài nằm ở chỗ đưa ra được cơ sở định lượng để so sánh ba nhóm giải pháp xử lý nền, giúp giảm lưu lượng thấm mất nước hồ chứa, hạ thấp đường bão hòa và khống chế gradient thấm trong giới hạn cho phép, qua đó nâng cao hệ số an toàn ổn định mái đập.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nền tảng lý thuyết thứ nhất là định luật thấm đường thẳng Darcy (1856): lưu lượng thấm Q qua mặt cắt vuông góc dòng chảy tỷ lệ thuận với diện tích mặt cắt F và độ chênh cột nước H, tỷ lệ nghịch với chiều dài đường thấm L, biểu diễn qua vận tốc thấm v = k·i. Đây là định luật áp dụng cho chế độ chảy tầng trong môi trường lỗ rỗng nhỏ.

Nền tảng thứ hai là lý thuyết thấm phi tuyến, áp dụng khi môi trường có hạt lớn (đường kính hạt từ 0,57cm đến 5,63cm) và dòng thấm chuyển sang chế độ chảy rối. Luận văn dẫn các công thức của G. Cơrôbe, P. và Pavlovxki (v = ε·A·√J), trong đó hệ số A xác định theo công thức kinh nghiệm của X. Izbas cho đá đổ.

Bên cạnh đó là lý thuyết biến hình thấm — khung phân loại các dạng phá hoại do dòng thấm gây ra. Năm khái niệm chính được sử dụng xuyên suốt gồm: xói ngầm cơ học (hạt nhỏ bị đẩy lọt qua khe hở giữa hạt lớn, làm tăng độ rỗng và lưu lượng thấm); xói tiếp xúc (khống chế bằng hệ số chuyển tiếp cỡ hạt ξ ≤ 3÷10); đẩy trồi đất, xảy ra khi gradient thấm cửa ra vượt gradient giới hạn J_gh; đùn đất tiếp xúc; và độ bền thấm chung J_K < J_KCP theo phương pháp VNIIG (Liên Xô cũ).

Mô hình nghiên cứu tổng thể là mô hình phần tử hữu hạn hai chiều, trong đó miền thấm được chia thành các phần tử tam giác — vùng cường độ thấm mạnh chia lưới mịn hơn. Nghiệm bài toán được tìm bằng cực tiểu hóa phiếm hàm năng lượng E(h) = ΣE_e trên toàn miền, ẩn số là cột nước h tại các nút lưới.

Phương pháp nghiên cứu

Nguồn dữ liệu gồm hai nhóm. Nhóm thứ nhất là tài liệu khảo sát địa hình, địa chất công trình hồ Mỹ Lâm do Công ty tư vấn và chuyển giao công nghệ - Trường Đại học Thủy lợi cung cấp, được hệ thống thành các chỉ tiêu cơ lý tính toán của đất nền và vật liệu đất đắp. Nhóm thứ hai là dữ liệu thứ cấp về sự cố đập, gồm thống kê 48 đập đất, đá lớn hoàn thành từ 1963 đến 2007 và các hồ sơ sự cố điển hình (Suối Hành, Suối Trầu, Am Chúa, Cà Giây, Phú Ninh, Vực Tròn).

Về cỡ mẫu tính toán: nghiên cứu xây dựng bốn trường hợp mô phỏng trên cùng một mặt cắt đại diện của đập chính — trường hợp 1 là nền thiên nhiên chưa xử lý, ba trường hợp còn lại tương ứng ba giải pháp xử lý. Cách chọn mẫu là chọn mẫu có chủ đích: mặt cắt được lựa chọn tại vị trí bất lợi nhất về chiều cao đập và điều kiện địa chất nền, vì đây là mặt cắt khống chế an toàn cho toàn tuyến.

Công cụ phân tích là bộ phần mềm địa kỹ thuật GEO-SLOPE với ba mô-đun: SEEP/W giải bài toán thấm (đường bão hòa, lưu lượng, đường đẳng gradient, lưới thấm), SIGMA/W phân tích ứng suất – biến dạng để xác định độ lún, và SLOPE/W tính hệ số ổn định mái theo phương pháp mặt trượt. Lý do lựa chọn phương pháp phần tử hữu hạn thay cho phương pháp cơ học chất lỏng hay thủy lực học cổ điển: hai phương pháp cổ điển chỉ giải được sơ đồ đơn giản hoặc cho kết quả trung bình, trong khi bài toán Mỹ Lâm có biên phức tạp, nhiều lớp vật liệu với hệ số thấm khác nhau và cần xác định gradient cục bộ tại cửa ra dòng thấm.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thứ nhất, nền thiên nhiên chưa xử lý không đáp ứng yêu cầu ổn định thấm. Kết quả tính trường hợp 1 cho thấy đường bão hòa nằm cao hơn dự kiến thiết kế, lưu lượng thấm qua nền vượt ngưỡng cho phép, và vùng gradient tập trung xuất hiện tại khu vực dòng thấm thoát ra hạ lưu — đúng vùng nguy hiểm về xói ngầm cơ học mà lý thuyết cảnh báo. Đây là kết quả nhất quán với quan trắc thực tế: phần lớn lưu lượng thấm đo được tại các đập miền Trung thường lớn hơn nhiều lần so với lượng thấm tính toán thiết kế.

Thứ hai, cả ba giải pháp xử lý đều làm giảm lưu lượng thấm nhưng với mức độ chênh lệch rõ rệt. So sánh bốn trường hợp cho thấy tường hào xi măng – bentonite hạ thấp đường bão hòa mạnh nhất và cắt gần như triệt để dòng thấm qua tầng nền thấm nước, do tường cắm xuyên qua lớp thấm và tựa vào tầng cách nước. Tường nghiêng kết hợp sân phủ chỉ kéo dài đường viền thấm, làm giảm gradient trung bình chứ không cắt dòng, nên hiệu quả giảm lưu lượng thấp hơn. Khoan phụt tạo màng chống thấm cho hiệu quả trung gian, phụ thuộc mạnh vào khả năng tiếp nhận vữa của nền.

Thứ ba, tường hào xi măng – bentonite được chọn trên cả hai tiêu chí kinh tế và kỹ thuật. Dữ liệu so sánh này có thể trình bày hiệu quả qua một bảng đối chiếu bốn cột (lưu lượng thấm, gradient cửa ra, cao độ đường bão hòa, khối lượng – chi phí), kèm biểu đồ cột nhóm cho ba chỉ tiêu kỹ thuật để thấy rõ khoảng cách giữa các phương án.

Thứ tư, giải pháp được chọn thỏa mãn kiểm tra ổn định trượt và biến dạng. Với mực nước thượng lưu ở MNDBT +33,4m và mực nước hạ lưu +12m, hệ số ổn định mái hạ lưu tính bằng SLOPE/W đạt trị số lớn hơn hệ số an toàn cho phép; giá trị lún lớn nhất tính bằng SIGMA/W nằm trong giới hạn cho phép của đập đất đầm nén. Trường hợp mực nước rút nhanh từ MNDBT +33,4m xuống mực nước chết +15m — kịch bản bất lợi nhất cho mái thượng lưu — hệ số ổn định vẫn đạt yêu cầu.

Thảo luận kết quả

Nguyên nhân khiến tường hào bentonite vượt trội nằm ở cơ chế làm việc: đây là giải pháp cắt dòng theo phương đứng, thay đổi trực tiếp sơ đồ thấm chứ không chỉ kéo dài đường viền. Trong khi đó, tường nghiêng – sân phủ làm việc theo nguyên lý tăng tổng hệ số sức cản Σξᵢ của miền thấm, hiệu quả giảm dần khi tầng thấm nền dày.

Kết quả này phù hợp với xu hướng đã ghi nhận trong thực tiễn ngành: luận văn dẫn danh mục các công trình đã áp dụng thành công tường hào bentonite, khoan phụt (điển hình là Tân Giang – Ninh Thuận) và cọc đất xi măng. Điểm tương đồng với các nghiên cứu trước là khẳng định không có giải pháp vạn năng — mỗi phương pháp chỉ phù hợp với một kiểu cấu trúc đất nền nhất định.

Về biến dạng, kết quả tính lún của nghiên cứu củng cố nhận định lý thuyết rằng độ lún đỉnh đập tăng khi chiều cao đập và chiều dày nền tăng, nhưng không tỷ lệ tuyến tính — tỷ lệ giữa độ lún và chiều cao đập tăng nhanh hơn khi đập cao lên. Đây là cảnh báo quan trọng: tính khối lượng đắp bù lún theo quan hệ tuyến tính sẽ thiếu hụt vật liệu.

Ý nghĩa lớn nhất của kết quả là cung cấp quy trình kiểm chứng khép kín — thấm, trượt, lún, rút nước nhanh — thay vì chỉ dừng ở bài toán thấm như nhiều thiết kế trước đây. Bài học từ Suối Hành, Suối Trầu và Am Chúa cho thấy sự cố thường bắt nguồn từ việc bỏ sót một khâu kiểm tra.

Đề xuất và khuyến nghị

Thứ nhất, áp dụng tường hào xi măng – bentonite làm giải pháp chống thấm nền chủ đạo cho đập Mỹ Lâm. Chủ thể thực hiện là đơn vị tư vấn thiết kế phối hợp ban quản lý dự án, với mục tiêu đưa lưu lượng thấm qua nền về dưới ngưỡng cho phép và giữ gradient cửa ra thấp hơn gradient giới hạn. Thi công theo trình tự panel sơ cấp – panel thứ cấp, kèm kiểm tra chất lượng vữa tại trạm ủ trộn trước mỗi ca.

Thứ hai, bổ sung tầng lọc ngược tại toàn bộ khu vực dòng thấm thoát ra hạ lưu. Tầng lọc cấu tạo nhiều lớp vật liệu không dính với đường kính hạt tăng dần theo chiều dòng thấm, hệ số chuyển tiếp giữa hai lớp kề nhau khống chế trong khoảng ξ = 3÷10. Đơn vị thiết kế cần đưa yêu cầu này thành chỉ dẫn kỹ thuật bắt buộc, hoàn thành trong giai đoạn thiết kế bản vẽ thi công.

Thứ ba, siết chặt công tác khảo sát vật liệu đất đắp với ba chỉ tiêu bắt buộc: độ tan rã, độ lún ướt và độ trương nở. Chính ba chỉ tiêu này đã bị bỏ sót trong khảo sát đập Suối Hành, dẫn tới đánh giá sai tính hoàng thổ của bãi vật liệu và góp phần gây vỡ đập năm 1986. Đơn vị khảo sát địa chất phải thí nghiệm đủ, đồng thời số lượng mẫu kiểm tra dung trọng phải đạt 100% quy định của tiêu chuẩn thay vì mức khoảng 10% từng ghi nhận tại Suối Trầu.

Thứ tư, thiết lập quy trình vận hành khống chế tốc độ hạ mực nước hồ. Đơn vị quản lý khai thác cần ban hành quy trình giới hạn tốc độ rút nước từ MNDBT về MNC, tránh lặp lại kịch bản đã gây 200 vị trí sạt trượt trong phạm vi 17km lòng hồ khi đập Teton vỡ ngày 5/6/1976.

Thứ năm, lắp đặt hệ thống quan trắc thấm và lún dài hạn. Bố trí ống đo áp theo mặt cắt đại diện và mốc quan trắc lún tại đỉnh, mái đập; đọc số liệu định kỳ trong ba năm đầu tích nước — giai đoạn nhiều đập phát sinh thấm mạnh, có công trình chỉ sau 1-2 năm khai thác.

Đối tượng nên tham khảo luận văn

Kỹ sư thiết kế công trình thủy lợi và địa kỹ thuật là nhóm hưởng lợi trực tiếp nhất. Luận văn cung cấp bộ thông số đầu vào đã kiểm chứng cho bốn trường hợp mô hình GEO-SLOPE, từ chỉ tiêu cơ lý đất nền đến điều kiện biên bài toán. Use case cụ thể: khi thiết kế đập đất trên nền thấm nước ở khu vực Nam Trung Bộ, có thể lấy sơ đồ tính và cách khai báo điều kiện biên của luận văn làm mẫu đối chiếu, rút ngắn đáng kể thời gian thiết lập mô hình.

Học viên cao học và nghiên cứu sinh ngành Xây dựng công trình thủy tìm thấy ở đây một mẫu luận văn có cấu trúc bốn chương chặt chẽ, đi từ tổng quan sự cố, cơ sở lý thuyết, phân tích giải pháp đến ứng dụng tính toán cho công trình cụ thể. Phần cơ sở lý thuyết về biến hình thấm — với đầy đủ công thức gradient giới hạn, chiều dày tầng gia trọng và độ bền thấm chung — là tài liệu tham khảo trực tiếp cho các đề tài tương tự.

Cán bộ quản lý dự án và đơn vị khai thác hồ chứa khai thác giá trị ở Chương 1: bảng thống kê 48 đập lớn và các bài học sự cố được phân tích tới tận nguyên nhân gốc. Use case: xây dựng danh mục kiểm tra rủi ro cho các hồ chứa đang vận hành, ưu tiên rà soát nhóm hồ vừa và nhỏ — nơi tập trung đa số sự cố dù dung tích không lớn, như trường hợp hồ 250.000m³ ở Hà Tĩnh vỡ làm trôi hơn 200m đường sắt Bắc Nam.

Nhà thầu thi công xử lý nền tham khảo phần mô tả công nghệ tường hào bentonite, khoan phụt và cọc đất xi măng, kèm hình ảnh thi công thực tế và danh mục công trình đã áp dụng. Điều này giúp lập biện pháp thi công và dự toán sát thực tế hơn khi đấu thầu các gói xử lý nền.

Câu hỏi thường gặp

1. Vì sao thấm là nguyên nhân sự cố hàng đầu của đập đất? Vì đập đất và nền đập về bản chất đều thấm nước. Khi mực nước thượng lưu dâng, dòng thấm từ thượng về hạ lưu hình thành và tạo lực thủy động đẩy nổi làm mái dễ mất ổn định. Thống kê Middle Brooks cho thấy trên 60% sự cố công trình đất do thấm trực tiếp gây ra, cộng thêm 10% có tác nhân kích thích từ thấm — tổng cộng khoảng 70%.

2. Tường hào xi măng – bentonite khác gì tường nghiêng kết hợp sân phủ? Tường hào là giải pháp cắt dòng theo phương đứng, cắm xuyên tầng thấm để chặn dòng thấm nền. Tường nghiêng – sân phủ hoạt động theo nguyên lý kéo dài đường viền thấm, làm giảm gradient trung bình mà không cắt dòng. Kết quả tính toán tại Mỹ Lâm cho thấy tường hào hạ đường bão hòa mạnh hơn rõ rệt, đặc biệt khi tầng thấm nền dày.

3. Tại sao phải kiểm tra riêng trường hợp mực nước rút nhanh? Khi mực nước trên mái rút nhanh và hệ số thấm của đất nhỏ, áp lực kẽ rỗng trong khối đất hầu như không kịp tiêu tán, trong khi tác dụng phản áp giữ ổn định của khối nước bên ngoài mất đi. Chênh lệch này làm mái thượng lưu mất ổn định. Luận văn kiểm tra kịch bản rút từ +33,4m xuống +15m và xác nhận hệ số ổn định vẫn đạt yêu cầu.

4. Xói ngầm cơ học được phòng chống bằng cách nào? Vùng nguy hiểm nhất là nơi dòng thấm thoát ra hạ lưu. Biện pháp cơ bản là bố trí thiết bị thoát nước dạng tầng lọc ngược, gồm nhiều lớp cát, sỏi, cuội, đá dăm có đường kính hạt tăng dần theo chiều dòng thấm. Hệ số chuyển tiếp cỡ hạt giữa hai lớp kề nhau nên giữ trong khoảng 3 đến 10 để chống cả xói tiếp xúc.

5. Vì sao dùng phần tử hữu hạn thay cho phương pháp tính thấm cổ điển? Phương pháp cơ học chất lỏng chỉ giải được sơ đồ đơn giản và bế tắc khi điều kiện biên phức tạp. Phương pháp thủy lực chỉ cho đặc trưng trung bình của dòng thấm. Phần tử hữu hạn giải được miền có hình dạng và tính chất vật liệu phức tạp, đồng thời cho đầy đủ đường bão hòa, lưu tốc, gradient, cột nước và lưu lượng thấm tại mọi điểm.

Kết luận

• Đập vật liệu địa phương chiếm 84% số đập cao dưới 100m tại Việt Nam, trong khi sự cố do nguyên nhân xử lý nền chiếm trên 40% — khoảng trống này chính là lý do tồn tại của nghiên cứu.
• Luận văn xây dựng và giải bốn trường hợp tính toán trên GEO-SLOPE, chứng minh nền thiên nhiên hồ Mỹ Lâm chưa đáp ứng yêu cầu ổn định thấm và định lượng được hiệu quả của từng giải pháp xử lý.
• Tường hào xi măng – bentonite được kiến nghị là giải pháp tối ưu cho đập Mỹ Lâm trên cả hai tiêu chí kinh tế và kỹ thuật.
• Giải pháp chọn đã vượt qua trọn bộ ba kiểm tra: ổn định trượt mái hạ lưu tại MNDBT +33,4m, biến dạng lún, và ổn định trượt mái khi nước rút nhanh về MNC +15m.
• Đóng góp chính là quy trình phân tích khép kín thấm – trượt – lún, có thể chuyển giao cho các đập đất đầm nén tương tự ở Nam Trung Bộ.

Hướng nghiên cứu tiếp theo nên mở rộng sang bài toán thấm không ổn định theo thời gian và đất không bão hòa, đồng thời đối chiếu kết quả mô hình với số liệu quan trắc thực tế sau tích nước. Kỹ sư và đơn vị quản lý đang xử lý nền đập đất trên nền thấm nước nên tham khảo trực tiếp bộ thông số và sơ đồ tính của luận văn để rút ngắn quá trình thiết lập mô hình.

Trích đoạn nội dung tài liệu

CHƯƠNG 1 TỔNG QUAN VỀ TÌNH HÌNH XÂY DỰNG ĐẬP Ở VIỆT NAM VÀ CÁC BIỆN PHÁP XỬ LÝ NỀN 1. TỔNG QUAN VỀ TÌNH HÌNH XÂY DỰNG ĐẬP Ở VIỆT NAM Hồ chứa nước là loại hình công trình thuỷ lợi phổ biến nhất ở nước ta, chỉ trừ các tỉnh thuộc đồng bằng sông Cửu Long và một số tỉnh của đồng bằng Bắc bộ như Thái Bình, Nam Định và Hà Nam còn tất cả các tỉnh khác đều có hồ chứa. Theo tài liệu điều tra cho đến năm 2000, toàn quốc có trên 550 hồ chứa loại vừa và lớn (với dung tích 1 triệu m3 nước trở lên và có chiều cao đập trên 10m) và hàng ngàn hồ chứa nước loại vừa và nhỏ có dung tích nhỏ hơn 1 triệu m3 nước và đập cao < 10m. Trong đó tuyệt đại đa số là hồ phục vụ cho tưới, P P có khoảng 100 hồ sử dụng tổng hợp (tưới, phát điện, du lịch, cấp nước công nghiệp, sinh hoạt và thuỷ sản) và một số ít hồ chỉ có mục đích phát điện.

Trong các loại hình đập tạo hồ thì đại đa số là đập đất, một số ít đập đá và đập bê tông. Các hồ chứa chủ yếu tập trung ở miền Trung và Tây nguyên, khoảng 80% còn lại là ở miền núi và trung du Bắc Bộ [9]. Đập đất là loại đập làm bằng vật liệu địa phương được xây dựng phổ biến ở nước ta và trên thế giới. Đây là một loại đập tận dụng được vật liệu tại chỗ, cấu tạo đơn giản, công nghệ thi công không phức tạp, trên mọi loại nền đều có thể xây dựng đập đất, vì vậy giá thành thường rẻ.

Bảng 1-1: Thống kê một số đập đất, đá lớn ở Việt Nam [8] Hmax Năm hoàn TT Tên hồ Tỉnh Loại Đập (m) thành 1 Đa Nhim Lâm Đồng Đất 38,00 1963 2 Suối Hai Hà Tây Đất 29,00 1964 3 Thượng Tuy Hà Tĩnh Đất 25,00 1964 4 Thác Bà Yên Bái Đá 45,00 1964(XD) 5 Cẩm Ly Quảng Bình Đất 30,00 1965 6 Tà Keo Lạng Sơn Đất 35,00 1972 7 Cấm Sơn Bắc Giang Đất 41,50 1974 8 Vực Trống Hà Tĩnh Đất 22,80 1974 9 Đồng Mô Hà Tây Đất 21,00 1974 10 Tiên Lang Quảng Bình Đất 32,30 1978 11 Pa Khoang Lai Châu Đất 26,00 1978 12 Hòa Bình Hòa Bình Đất/đá 128,00 1978(XD) 13 Yên Mỹ Thanh Hoá Đất 25,00 1980 14 Yên Lập Quảng Ninh Đất/ Đá 40,00 1980 15 Vĩnh Trinh Quảng Nam Đất 23,00 1980 16 Núi Một Bình Định Đất 32,50 1980 17 Liệt Sơn Quảng Ngãi Đất 29,00 1981 18 Phú Ninh Quảng Nam Đất 40,00 1982 19 Núi Cốc Thái Đất 27,00 1982 20 Xạ Hương Vĩnh Phúc Đất 42,00 1982 21 Sông Mực Thanh Hoá Đất 33,40 1983 22 Quất Động Quảng Ninh Đất 22,60 1983 23 Xạ Hương Vĩnh Phúc Đất 41,00 1984 24 Hoà Trung Đà Nẵng Đất 26,00 1984 25 Hội Sơn Bình Định Đất 29,00 1985 26 Dầu Tiếng Tây Ninh Đất 28,00 1985 27 Biển Hồ Gia Lai Đất 21,00 1985 28 Núi Một Bình Định Đất 30,00 1986 29 Vực Tròn Quảng Bình Đất 29,00 1986 30 Tuyền Lâm Lâm Đồng Đất 32,00 1987 31 Đá Bàn Khánh Hoà Đất 42,50 1988 32 Kẻ Gỗ Hà Tĩnh Đất 37,40 1988 33 Khe Tân Quảng Nam Đất 22,40 1989 34 Kinh Môn Quảng Trị Đất 21,00 1989 35 Khe Chè Quảng Ninh Đất 25,20 1990 36 Phú Xuân Phú Yên Đất 23,70 1996 37 Sông Rác Hà Tĩnh Đất 26,80 1996 38 Thuận Ninh Bình Định Đất 29,20 1996 39 Đồng Nghệ Đà Nẵng Đất 25,00 1996 40 Sông Quao Bình Thuận Đất 40,00 1997 41 Gò miếu Thái nguyên Đất 30,00 1999 42 Cà Giây Ninh thuận Đất 35,40 1999 43 Ayun Hạ Gia Lai Đất 36,00 1999 44 Sông Hinh Phú Yên Đất 50,00 2000 45 Easoupe Đăk Lắc Đất 27,00 2005 46 Lòng Sông Bình Thuận Bê tông 35,00 2006 47 Tân Giang Ninh Thuận Bê tông 38,00 2006 48 Sông Sắt Ninh thuận Đất 29,00 2007 1. KHÁI QUÁT VỀ CÁC VẤN ĐỀ SỰ CỐ GÂY HƯ HỎNG ĐẬP TRÊN THẾ GIỚI VÀ VIỆT NAM 1. Khái quát về sự cố công trình thủy lợi Trước khi tìm hiểu các vấn đề về sự cố hư hỏng đập chúng ta cần quan tâm tới đặc điểm làm việc của đập đất. Đập đất có những đặc điểm quan trọng sau: Đập đất thường là loại không tràn nước.

Để đảm bảo tháo lũ, lấy nước tưới hoặc cung cấp nước phải xây dựng những công trình riêng như đường tràn tháo lũ, cống lấy nước. * Thấm qua thân đập và nền: Nền đập và thân đập nói chung đều thấm nước. Khi mực nước thượng lưu dâng cao trong thân đập sẽ hình thành dòng thấm từ thượng lưu về hạ lưu. Trong thân đập có mặt bão hòa, trên mặt cắt ngang đập thể hiện là đường bão hòa.

Phía trên đường bão hòa có khu mao dẫn 5 ÷ 15cm, dưới đường bão hòa đất chịu đẩy nổi của nước và chịu lực thủy động do thấm. Dưới tác động của lực thấm thủy động, mái đập càng dễ mất ổn định. * Ảnh hưởng của nước thượng hạ lưu đối với mái đập: Mực nước thượng hạ lưu đập có thể gây phá hoại đất ở mái đập. Dưới tác dụng của sóng các kết cấu bảo vệ mái đập có thể bị phá vỡ, gây xói lở thân mái, làm trôi các tầng lọc bảo vệ.

* Tác hại của nước mưa và nhiệt độ: Trong thời gian mưa một phần nước sẽ thấm vào đập, một phần chảy trên mái đập có thể gây bào mòn và xói đất, hiện tượng này tiếp diễn làm giảm mặt cắt đập, gây biến dạng. Trong thiết kế đập đất cần có hệ thống thoát nước mưa ở đỉnh và mái đập. Khi nhiệt độ thay đổi có thể gây nứt nẻ thân đập, nhất là các loại đất sét, pha sét có tính co ngót lớn. * Biến dạng của nền và thân đập: Dưới tác dụng của trọng lượng bản thân, đất thân đập và nền bị biến dạng.

Chuyển vị đứng làm giảm chiều cao đập. Biến dang làm đập và các thiết bị chống thấm bằng đất bị nứt nẻ gây nguy hiểm cho đập. Những đặc điểm trên có ảnh hưởng trực tiếp đến chất lượng của công trình thủy lợi, vì thế nếu để xảy ra kém chất lượng ở bất kỳ khâu nào, trong thời gian nào cũng có thể dẫn tới sự cố lớn hoặc nhỏ. Điều đó cũng có nghĩa là sự cố các công trình thủy lợi thủy lợi có quan hệ mật thiết với những đặc điểm đã nêu trên.

Sự cố các công trình thủy lợi có những đặc điểm: - Do một hoặc nhiều nguyên nhân gây ra, trong đó có khảo sát (địa hình, địa chất công trình, địa chất thủy văn, thủy văn công trình), thiết kế (thủy công, cơ khí, điện), chế tạo lắp đặt, thi công và quản lý khai thác. Tuy nhiên thực tế nguyên nhân phổ biến là: Khảo sát, thiết kế, thi công. - Sự cố lớn thường xảy ra đối với các công trình thủy công (đập đất, cống lấy nước, tràn xả lũ) - Sự cố xảy ra không phải chỉ có ngay sau khi hoàn thành công trình mà thường là sau nhiều năm. Tuy nhiên sự cố lớn và nghiêm trọng thường xảy ra khi gặp lũ cực lớn và trong quá trình thi công (vỡ đập Sông Mực - Thanh Hóa, sự cố 3 lần vỡ đập Suối Trầu - Khánh Hòa, đập Cà Giây - Bình Thuận).

- Những sự cố lớn và nghiêm trọng thường xảy ra rất đột ngột, trong một thời gian rất ngắn, không kịp ứng phó. - Hậu quả do sự cố gây ra thường là nghiêm trọng, việc xử lý rất tốn kém gây ra tổn thất lớn về tính mạng, tài sản của nhân dân và tài sản quốc gia có ảnh hưởng xấu về kinh tế và tình hình xã hội. Sự cố đối với đập đất Đập đất là hạng mục quan trọng nhất đối với đầu mối công trình thủy lợi. Sự cố về đập đất rất nghiêm trọng và không lường hết được hậu quả.

Theo thống kê các sự cố các công trình ở Việt Nam như sau [6]: - Sạt mái thượng lưu: 25,84% - Hỏng đập tràn xả lũ: 25,39% - Cống bị hỏng: 17,3% - Đập bị thấm: 15,06% - Đỉnh đập thấp: 9% - Cửa bị hỏng: 3,6% Sạt mái thượng lưu Hỏng đập tràn xả lũ 9 3,6 25,84 Cống bị hỏng 15,06 Đập bị thấm 17,3 25,39 Đỉnh đập thấp Cửa bị hỏng Hình 1-1: Biểu đồ sự cố công trình thủy lợi Trong lịch sử xây dựng các hồ chứa nước ở nước ta thì những sự cố xảy ra đa số xảy ra ở những hồ chứa vừa và nhỏ và với đập dâng nước là đập đất. Tuy là hồ chứa nhỏ nhưng khi có sự cố có sức tàn phá ghê gớm, ví dụ năm 1978 hồ chứa của một nông trường cà phê ở Đắk Lắk chỉ có dung tích 500.000m3 bị vỡ đã làm chết hơn 30 người, hồ chứa Nhà Trò ở Nghệ An dung tích 2 triệu m3 bị vỡ đã làm chết 27 người và gần đây nhất 1 hồ chứa rất nhỏ ở Hà Tĩnh chỉ chứa 250.000m3 nước bị vỡ đã làm trôi hơn 200 m đường sắt Bắc Nam làm tê liệt hàng chục đoàn tàu trong nhiều ngày. Hình 1-2: Hồ Lanh Ra bị vỡ khi đang thi công hôm 30.2011 Đối với đập đất những sự cố thường gặp và nguyên nhân xảy ra sự cố được tổng kết như sau: 1. Lũ tràn qua đỉnh đập Do các nguyên nhân sau đây gây ra: - Tính toán thủy văn sai.

- Cửa đập tràn bị kẹt. - Lũ vượt tần suất thiết kế, không có tràn dự phòng. - Đỉnh đập đắp thấp hơn cao trình thiết kế. Sạt mái thượng lưu Do các nguyên nhân sau đây gây ra: - Tính sai cấp bão.

- Biện pháp gia cố mái không đủ sức chịu đựng sóng do bão gây ra. - Thi công lớp gia cố kém chất lượng. - Đất mái thượng lưu đầm nện không đủ độ chặt. Thấm mạnh làm xói nền đập Do các nguyên nhân sau đây gây ra: - Đánh giá sai địa chất nền đập.

- Biện pháp thiết kế xử lý nền không đảm bảo chất lượng. - Thi công xử lý không đúng thiết kế. Thấm và sủi nước ở vai đập Do các nguyên nhân sau đây gây ra: - Thiết kế sai biện pháp tiếp giáp giữa đập và vai. - Thi công không đúng thiết kế, bóc lớp thảo mộc không hết.

- Đầm nện chỗ tiếp giáp không tốt. Thấm mạnh, sủi nước qua thân đập Do các nguyên nhân sau đây gây ra: - Vật liệu đắp không tốt. - Khảo sát vật liệu không đúng với thực tế, thí nghiệm sai các chỉ tiêu cơ lý lực học của vật liệu đất. - Thiết kế sai dung trọng khô của đập.

- Không có biện pháp xử lý thích hợp đối với độ ẩm của đất. - Thi công đầm nén không đảm bảo kỹ thuật. - Thiết bị tiêu thoát nước qua thân đập không làm việc.
