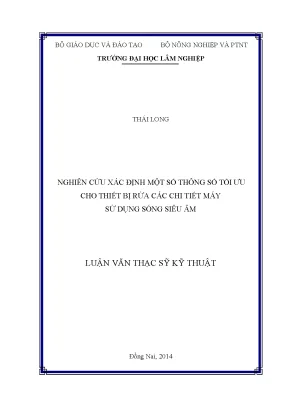

Nghiên cứu xác định thông số tối ưu cho thiết bị rửa chi tiết máy sử dụng sóng siêu âm

Luận văn thạc sĩ nghiên cứu xác định các thông số tối ưu cho thiết bị rửa chi tiết máy bằng sóng siêu âm, nâng cao hiệu quả làm sạch.

• Người hướng dẫn: PGS. Nguyễn Ngọc Phương
• Trường học: Trường Đại Học Lâm Nghiệp
• Chuyên ngành: Kỹ Thuật Cơ Khí
• Đề tài: Nghiên Cứu Tối Ưu Hóa Thiết Bị Rửa Chi Tiết Máy Bằng Sóng Siêu Âm
• Loại tài liệu: luận văn thạc sĩ kỹ thuật
• Năm xuất bản: 2014
• Địa điểm: Đồng Nai

Mục lục chi tiết

• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ VẤN ĐỀ NGHIÊN CỨU
• 1.1. Tổng luận về làm sạch bằng sóng siêu âm
• 1.1.1. Tổng luận các công trình nghiên cứu về làm sạch bằng sóng siêu âm ở trong nước
• 1.1.2. Tổng luận các công trình nghiên cứu về làm sạch bằng sóng siêu âm ở ngoài nước
• 1.2. Các yếu tố chính của quá trình rửa bằng sóng siêu âm
• 1.3. Các bộ phận của hệ thống rửa bằng sóng siêu âm của Sonorek Technik
• 1.4. Ý kiến thảo luận về vấn đề nghiên cứu
• 1.5. Cơ sở lý luận của vấn đề nghiên cứu
• 1.5.1. Cơ sở vật lý của sóng âm
• 1.5.1.1. Bản chất của sóng âm
• 1.5.1.2. Phân loại sóng âm
• 1.5.1.3. Các đại lượng đặc trưng
• 1.5.2. Cơ sở vật lý và kỹ thuật tẩy rửa bằng siêu âm
• 1.5.2.1. Giới thiệu
• 1.5.2.2. Cơ sở vật lý của phương pháp tẩy rửa bằng siêu âm
• 1.5.2.3. Hiện tượng xâm thực của bọt khí
• 1.5.2.4. Sự ảnh hưởng của nhiệt độ trong quá trình rửa
• 1.5.2.5. Một số dung dịch tẩy rửa thông dụng
• 1.5.2.6. Các phương pháp tạo ra sóng siêu âm
• 1.5.2.6.1. Phương pháp Magnetostrictive
• 1.5.2.6.2. Phương pháp Piezoelectric
• 2. CHƯƠNG 2: MỤC TIÊU, ĐỐI TƯỢNG, PHẠM VI, NỘI DUNG VÀ PHƯƠNG PHÁP NGHIÊN CỨU
• 2.1. Mục tiêu nghiên cứu
• 2.1.1. Mục tiêu tổng quát
• 2.1.2. Mục tiêu cụ thể
• 2.2. Đối tượng và phạm vi nghiên cứu
• 2.3. Nội dung nghiên cứu
• 2.4. Cách tiếp cận
• 2.5. Phương pháp nghiên cứu
• 2.5.1. Phương pháp nghiên cứu lý thuyết
• 2.5.2. Phương pháp kế thừa
• 2.5.3. Phương pháp vật lý
• 2.5.4. Phương pháp giải tích
• 2.5.5. Phương pháp phân tích mô hình toán học

Tóm tắt

I. Tổng quan về nghiên cứu tối ưu hóa thiết bị rửa chi tiết máy bằng sóng siêu âm

Nghiên cứu tối ưu hóa thiết bị rửa chi tiết máy bằng sóng siêu âm đang trở thành một xu hướng quan trọng trong ngành công nghiệp hiện đại. Công nghệ này không chỉ giúp nâng cao hiệu quả làm sạch mà còn giảm thiểu tác động tiêu cực đến môi trường. Việc áp dụng sóng siêu âm trong quá trình rửa giúp loại bỏ bụi bẩn, dầu mỡ và các tạp chất khác một cách hiệu quả, đặc biệt là đối với các chi tiết có hình dạng phức tạp.

1.1. Lợi ích của việc sử dụng sóng siêu âm trong rửa chi tiết máy

Sử dụng sóng siêu âm trong rửa chi tiết máy mang lại nhiều lợi ích như tiết kiệm thời gian, giảm tiêu hao năng lượng và đảm bảo độ sạch cao. Đặc biệt, công nghệ này giúp làm sạch các chi tiết có cấu trúc phức tạp mà các phương pháp truyền thống không thể thực hiện được.

1.2. Tình hình nghiên cứu và ứng dụng sóng siêu âm tại Việt Nam

Tại Việt Nam, nhiều công ty đã bắt đầu ứng dụng công nghệ rửa bằng sóng siêu âm. Các sản phẩm như bể rửa siêu âm KS-1018 đã được đưa ra thị trường, phục vụ cho nhu cầu làm sạch trong các ngành công nghiệp khác nhau.

II. Vấn đề và thách thức trong việc tối ưu hóa thiết bị rửa bằng sóng siêu âm

Mặc dù công nghệ rửa bằng sóng siêu âm mang lại nhiều lợi ích, nhưng vẫn tồn tại một số thách thức cần được giải quyết. Các vấn đề như chi phí đầu tư ban đầu cao, yêu cầu về kỹ thuật và bảo trì thiết bị là những yếu tố cần được xem xét kỹ lưỡng.

2.1. Chi phí đầu tư và bảo trì thiết bị

Chi phí đầu tư cho thiết bị rửa bằng sóng siêu âm thường cao hơn so với các phương pháp truyền thống. Điều này có thể là rào cản đối với nhiều doanh nghiệp, đặc biệt là các doanh nghiệp nhỏ.

2.2. Yêu cầu về kỹ thuật và đào tạo nhân lực

Việc sử dụng thiết bị rửa bằng sóng siêu âm đòi hỏi nhân viên phải được đào tạo bài bản về kỹ thuật vận hành và bảo trì thiết bị. Điều này có thể gây khó khăn cho các doanh nghiệp trong việc tìm kiếm và đào tạo nhân lực phù hợp.

III. Phương pháp tối ưu hóa thiết bị rửa chi tiết máy bằng sóng siêu âm

Để tối ưu hóa thiết bị rửa chi tiết máy bằng sóng siêu âm, cần áp dụng một số phương pháp nghiên cứu và thực nghiệm. Các phương pháp này bao gồm xác định thông số tối ưu cho thiết bị và xây dựng mô hình thống kê để kiểm chứng hiệu quả.

3.1. Xác định thông số tối ưu cho thiết bị rửa

Việc xác định thông số tối ưu như khoảng cách tác động từ biến tử siêu âm đến chi tiết cần rửa là rất quan trọng. Thông số này ảnh hưởng trực tiếp đến hiệu quả làm sạch và tiết kiệm năng lượng.

3.2. Mô hình thống kê và kiểm chứng hiệu quả

Xây dựng mô hình thống kê giúp phân tích và kiểm chứng hiệu quả của thiết bị rửa bằng sóng siêu âm. Các kết quả thu được từ mô hình sẽ cung cấp thông tin quý giá cho việc cải tiến thiết bị.

IV. Ứng dụng thực tiễn và kết quả nghiên cứu trong rửa bằng sóng siêu âm

Nghiên cứu đã chỉ ra rằng việc ứng dụng sóng siêu âm trong rửa chi tiết máy mang lại hiệu quả cao. Các kết quả thực nghiệm cho thấy độ sạch của chi tiết sau khi rửa bằng sóng siêu âm đạt dưới 5%, vượt trội hơn so với các phương pháp truyền thống.

4.1. Kết quả thực nghiệm từ nghiên cứu

Các thí nghiệm cho thấy rằng sóng siêu âm có khả năng loại bỏ bụi bẩn và dầu mỡ hiệu quả, đặc biệt là trên các chi tiết có hình dạng phức tạp. Điều này chứng tỏ rằng công nghệ này có thể đáp ứng tốt nhu cầu làm sạch trong ngành công nghiệp.

4.2. Ứng dụng trong các ngành công nghiệp

Công nghệ rửa bằng sóng siêu âm đã được áp dụng rộng rãi trong nhiều ngành công nghiệp như ô tô, hàng không và chế tạo máy. Điều này không chỉ giúp nâng cao hiệu quả sản xuất mà còn giảm thiểu tác động đến môi trường.

V. Kết luận và tương lai của nghiên cứu tối ưu hóa thiết bị rửa bằng sóng siêu âm

Nghiên cứu tối ưu hóa thiết bị rửa bằng sóng siêu âm mở ra nhiều triển vọng cho ngành công nghiệp. Với những lợi ích vượt trội về hiệu quả làm sạch và bảo vệ môi trường, công nghệ này sẽ ngày càng được ưa chuộng và phát triển trong tương lai.

5.1. Triển vọng phát triển công nghệ rửa bằng sóng siêu âm

Công nghệ rửa bằng sóng siêu âm có tiềm năng phát triển mạnh mẽ trong tương lai. Các nghiên cứu tiếp theo sẽ tập trung vào việc cải tiến thiết bị và mở rộng ứng dụng trong nhiều lĩnh vực khác nhau.

5.2. Tác động đến môi trường và sức khỏe con người

Việc sử dụng sóng siêu âm trong rửa chi tiết máy không chỉ giúp nâng cao hiệu quả sản xuất mà còn giảm thiểu ô nhiễm môi trường. Điều này góp phần bảo vệ sức khỏe con người và tạo ra một môi trường làm việc an toàn hơn.

Trích đoạn nội dung tài liệu

Chương 1 TỔNG QUAN VỀ VẤN ĐỀ NGHIÊN CỨU 1. Tổng luận về làm sạch bằng sóng siêu âm 1. Tổng luận các công trình nghiên cứu về làm sạch bằng sóng siêu âm ở trong nước Ở Việt Nam hiện nay thì đa số nhập máy rửa siêu âm của các hãng Elma- Đức, Telsonic AG -Thụy Sỹ …. Năm 2013 Công ty TNHH GARAN đã đưa ra thị trường sản phẩm “bể rửa siêu âm KS-1018”.

Bể rửa siêu âm KS-1018 của Công ty TNHH GARAN Các máy rửa này chủ yếu dùng để rửa rau quả, bát đĩa ấm chén… Ngày 12 tháng 07 năm 2013 CNC-VINA đã sản xuất máy rửa siêu âm số 2 và bàn giao cho Công ty TNHH Denso Việt Nam. Máy rửa siêu âm số 2 được sản xuất từ CNC-VINA. LUAN VAN CHAT LUONG download : add [e-mail] 6 Nhìn chung máy rửa siêu âm này chỉ thích hợp trong sản xuất dây chuyền công nghiệp, còn trong lĩnh vực đa dạng thì chưa phù hợp. Tổng luận các công trình nghiên cứu về làm sạch bằng sóng siêu âm ở ngoài nước Ở các nước tiên tiến trên thế giới công nghệ làm sạch bằng sóng siêu âm được ứng dụng rộng rãi trên hầu hết các lĩnh vực.Tình hình nghiên cứu về làm sạch bằng sóng siêu âm ở ngoài nước Sử dụng sóng siêu âm để làm sạch đã được nghiên cứu và trở thành sản phẩm thương mại hóa.

Trên thế giới hiện nay có rất nhiều hệ thống máy rửa bằng siêu âm.3 giới thiệu dây chuyền rửa bằng sóng siêu âm của hãng OMEGASONIC, hình 1.4 giới thiệu các máy rửa siêu âm của hãng Telsonic AG – Thụy Sỹ và hình 1.5 giới thiệu Module máy rửa của SONOREK TECHNIK. Dây chuyền rửa bằng sóng siêu âm của hãng OMEGASONIC. LUAN VAN CHAT LUONG download : add luanvanchat@agmail. Các máy rửa siêu âm của hãng Telsonic AG – Thụy Sỹ.

Module máy rửa của SONOREK TECHNIK. LUAN VAN CHAT LUONG download : add luanvanchat@agmail. Các yếu tố chính của quá trình rửa bằng sóng siêu âm Các yếu tố chính của quá trình rửa bằng sóng siêu âm trình bày như hình 1.6 Sóng Nhiệt độ siêu âm Thời gian Hóa chất rửa Hình 1. Các yếu tố chính của quá trình rửa bằng sóng siêu âm.

Các bộ phận của hệ thống rửa bằng sóng siêu âm của Sonorek Technik Các bộ phận của hệ thống rửa bằng sóng siêu âm của Sonorek Technik trình bày như bảng sau: LUAN VAN CHAT LUONG download : add [e-mail] 9 Bồn rửa: Làm bằng các tấm thép không gỉ, độ dày 2 mm, được hàn lại với nhau. Có rãnh tràn nước thải và đường xả nước thải. Tích hợp RM 40 UH bộ phát sóng siêu âm. Mặt trong bồn có góc vuông.

Bồn rửa: Cấu tạo như trên. Bộ phát sóng siêu âm nằm bên ngoài. ZM 112 UHL Thiết bị nâng và tạo dao động: Di chuyển rổ từ bể này qua bể khác kết hợp di chuyển lên xuống theo chiều thẳng đứng. MB Khung đỡ: Có thể đặt thêm thiết bị tạo dao động Bộ lọc: Được kết nối với các bồn rửa siêu âm.

Các thành phần bị loại bỏ được giữ lại bởi bộ lọc. Điều này kéo dài việc sử dụng các dung dịch rửa trong khi khả năng làm sạch của nó vẫn không thay đổi. LUAN VAN CHAT LUONG download : add [e-mail] 10 Bộ tách dầu: Được kết nối với các bể làm sạch siêu âm, nếu thành phần chất bẩn có dầu hoặc mỡ sẽ được làm sạch. Các chất bản tích lũy nổi trên bề mặt được dẫn qua các rãnh tràn vào bộ tách dầu và phân tách bằng các phương thức của lực hấp dẫn.

Xử lý nước: Được kết nối với bồn rửa để loại bỏ các vết nước còn đọng lại trên sản phẩm đã rửa. Bồn sấy: Các bộ phận sau khi rửa sạch được sấy khô để nhanh chóng loại bỏ hơi ẩm còn lại. Rổ đựng sản phẩm: Bảo vệ sản phẩm rửa và tránh va đập với bồn rửa. Nắp đậy: Bảo vệ dung dich rửa không bị nhiễm bẩn.

LUAN VAN CHAT LUONG download : add [e-mail] 11 Máy phát sóng siêu âm: Tần số 25kHz, 40kHz Biến tử siêu âm 1. Cách lắp đặt biến tử siêu âm - Biến tử siêu âm 1,2,3,4 đặt ở mặt đáy và mặt bên của thùng chứa. Cách lắp đặt biến tử siêu âm. Ý kiến thảo luận về vấn đề nghiên cứu Với sự phát triển mạnh mẽ của ngành cơ khí, các sản phẩm cơ khí ngày càng đa dạng về chủng loại, kích cỡ, vật liệu, độ phức tạp, các phương pháp tẩy rửa sử dụng hóa chất không đáp ứng được thời gian làm sạch, mức độ LUAN VAN CHAT LUONG download : add [e-mail] 12 sạch, còn hạn chế ở vật liệu chi tiết cần làm sạch, chính vì vậy không đem lại hiệu quả kinh tế cao.

Các nhà khoa học đã khám phá ra công dụng của sóng siêu âm là làm sạch chi tiết bằng việc kết hợp giữa việc phát sóng siêu âm để bóc tách lớp bẩn, do đó tẩy rửa bằng sóng siêu âm không phụ thuộc vào vật liệu chi tiết cần tẩy rửa, hiệu quả kinh tế mang lại cao hơn. Kỹ thuật tẩy rửa bằng sóng siêu âm cho phép làm sạch các lỗ rỗng mà không cần cào, quét hay tẩy bỏ, làm sạch được các chi tiết có hình dạng phức tạp như các kẽ hở, lỗ kín nhỏ mà các phương pháp tẩy rửa truyền thống không làm được. Thời gian làm sạch ngắn, không có thao tác bằng tay phức tạp hay nặng nề, làm sạch hiệu quả. Nồng độ hóa chất thấp hơn so với phương pháp làm sạch thông thường, không gây ô nhiễm môi trường.

Dễ dàng cơ khí hóa và tự động hóa. Ưu thế của việc sử dụng công nghệ làm sạch bằng sóng siêu âm:  Tính kinh tế: - Sử dụng công nghệ làm sạch bằng sóng siêu âm thường xuyên sẽ tiết chi phí. - Vật liệu được làm sạch sẽ kéo dài lâu hơn do ảnh hưởng của sóng siêu âm, do đó làm giảm phụ tùng thay thế. - Quá trình làm sạch nhanh hơn giảm thời gian nghỉ trong sản xuất.

 Thân thiện với môi trường: - Phương thức làm sạch bằng sự biến hóa sinh học được sử dụng thay vì các dung chất độc hại đối với hệ sinh thái. - Các bộ lọc và tách dầu làm giảm lượng tiêu thụ hóa chất và nước thải.  Hiệu quả: - Độ sạch cao. - Vật liệu sau khi làm sạch bằng sóng siêu âm không cần lau chùi lại.

- Không phá hủy vật liệu và bề mặt chi tiết. LUAN VAN CHAT LUONG download : add [e-mail] 13 - Có thể làm sạch tất cả sản phẩm dưới mọi hình dáng.  Dễ sử dụng 1. Cơ sở lý luận của vấn đề nghiên cứu 1.

Cơ sở vật lý của sóng âm 1. Bản chất của sóng âm Sự hình thành sóng cơ trong môi trường chất: các môi trường chất đàn hồi (khí lỏng hay rắn) có thể coi như những môi trường liên tục gồm những phần tử liên kết chặt chẽ với nhau. Lúc bình thường mỗi phần tử có một vị trí cân bằng bền. Nếu tác dụng lực lên một phần tử A về vị trí cân bằng nào đó của môi trường thì phần tử này rời khỏi vị trí cân bằng bền.

Do tương tác, các phần tử bên cạnh, một mặt kéo phần tử A một mặt cũng chịu lực tác dụng và do đó cũng thực hiện dao động. Hiện tượng tiếp tục xảy ra đối với các phần tử khác của môi trường. Những dao động cơ lan truyền trong môi trường đàn hồi gọi là sóng cơ. Về bản chất sóng âm là sóng cơ học do đó tuân theo mọi quy luật đối với sóng cơ, có thể tạo ra sóng âm bằng cách tác động một lực cơ học vào môi trường truyền âm.

Ví dụ: đánh vào mặt trống: tác động dòng điện làm rung màng loa; tác động làm rung âm thoa, đạn bay trong không khí. Ví dụ sóng âm. LUAN VAN CHAT LUONG download : add luanvanchat@agmail.8 biểu diễn của sóng âm. Nó là một tập hợp của các lần nén và dãn thay đổi tuần tự theo dạng hình sin, trong đó các đỉnh sóng thể hiện áp lực cao nhất còn các đáy sóng thể hiện áp lực thấp nhất.

Biểu diễn sóng âm trình bày như hình 1. Biểu diễn sóng. Ảnh minh họa sóng siêu âm phát ra trong dung dịch rửa. LUAN VAN CHAT LUONG download : add luanvanchat@agmail.

Phân loại sóng âm  Theo phương dao động: - Sóng ngang: Sóng ngang là sóng mà phương dao động của các phần tử của môi trường vuông góc với tia sóng. Sóng ngang xuất hiện trong các môi trường có tính đàn hồi về hình dạng. Tính chất này chỉ có ở vật rắn. - Sóng dọc: Sóng dọc là sóng mà phương dao động của các phần tử môi trường trùng với tia sóng.

Sóng dọc xuất hiện trong các môi trường chịu biến dạng về thể tích, do đó nó truyền được trong các vật rắn cũng như trong môi trường lỏng và khí.  Theo tần số: - Sóng âm tần số cực thấp, còn gọi là sóng hạ âm (Infrasound): f <16 H z Ví dụ: sóng địa chấn. - Sóng âm tần số nghe thấy được (Audible sound): f= 16 Hz – 20 kHz. - Sóng siêu âm (Ultrasound): f > 20kHz.

 Các đại lượng đặc trưng - Chu kỳ T là khoảng thời gian thực hiện 1nén và 1 giãn, tính bằng giây - Tần số f (Hz): số chu kỳ thực hiện được trong một giây - Vận tốc truyền âm (m/s) là quãng đường mà sóng truyền được sau một đơn vị thời gian. - Độ dài bước sóng λ (m) là quãng đường mà sóng truyền được sau khoảng thời gian bằng một chu kỳ: λ = vT=v/f Sóng siêu âm ứng dụng tảy rửa trong công nghiệp có tần số từ 20 KHz đến 50 MHz 1. Cơ sở vật lý và kỹ thuật tẩy rửa bằng siêu âm 1. Giới thiệu Làm sạch bằng sóng siêu âm chính là việc sử dụng tần số sóng âm thanh cao ( trên phạm vi thính giác của con người thường từ 20 – 40 khz) để LUAN VAN CHAT LUONG download : add [e-mail] 16 loại bỏ các chất bẩn bám dính vào chi tiết.

Sóng siêu âm tạo ra một áp lực đủ mạnh để loại bỏ các chất bẩn có độ bám dính cao nhưng vẫn đủ nhẹ để không làm tổn hại đến chi tiết cần làm sạch. Các chất bẩn có thể là dầu mỡ, bụi bẩn…. Vật liệu làm sạch bao gồm kim loại, thủy tinh, gốm sứ, nhựa…. Việc sử dụng sóng siêu âm để tẩy rửa ngày càng được ứng dụng rộng rãi vì nó đem lại hiệu quả kinh tế cao hơn so với các phương pháp tẩy rửa truyền thống.
