Phân Tích Tĩnh Phi Tuyến Khung Thép Phẳng Chịu Địa Chấn Có Xét Đến Biến Dạng Nền

Tài liệu nghiên cứu Luận văn phân tích tĩnh phi tuyến khung thép phẳng chịu địa chấn có xét đến biến dạng nền sử dụng, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên

• Tác giả: Trương Tấn Thực
• Người hướng dẫn: TS. Nguyễn Hồng Ân
• Trường học: Trường Đại Học Kinh Tế Công Nghiệp Long An
• Chuyên ngành: Kỹ Thuật Xây Dựng
• Đề tài: Luận Văn Phân Tích Tĩnh Phi Tuyến Khung Thép Phẳng Chịu Địa Chấn Có Xét Đến Biến Dạng Nền Sử Dụng Phương Pháp MPA Và CSM Kết Hợp
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2019
• Địa điểm: Long An

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• NỘI DUNG TÓM TẮT
• ABSTRACT
• 1. CHƯƠNG I: TỔNG QUAN VỀ NGHIÊN CỨU/ ĐỀ TÀI
• 1.1. Phi tuyến hình học
• 1.2. Phi tuyến vật liệu
• 1.3. Cơ cấu chảy dẻo mong muốn của khung chịu động đất
• 1.4. Một số mô hình nền đất
• 1.5. Mô hình dầm trên nền phi tuyến Winkler
• 1.6. Mục tiêu nghiên cứu
• 1.7. Phạm vi nghiên cứu
• 1.8. Các kết quả công bố
• 2. CHƯƠNG II: CƠ SỞ LÝ THUYẾT/LÝ LUẬN VÀ MÔ HÌNH NGHIÊN CỨU
• 2.1. Phương pháp phân tích phi tuyến theo miền thời gian
• 2.2. Phương pháp phân tích tĩnh phi tuyến
• 2.2.1. Phương pháp phổ khả năng CSM (Capacity Spectrum Method)
• 2.2.2. Phương pháp MPA (Modal Pushover Analysis)
• 2.2.3. Phương pháp phân tích MPA-CSM
• 2.3. Mô hình tương tác SSI (Soil – Structure Interaction)
• 2.3.1. Đặc tính của mô hình BNWF (Beam on Nonlinier Winkler Foundation)
• 2.3.2. Mô tả mô hình BNWF
• 2.3.3. Các mô hình vật liệu
• 3. CHƯƠNG III: PHƯƠNG PHÁP NGHIÊN CỨU
• 3.1. Mô hình phân tích
• 3.1.1. Thông số mô hình khung thép
• 3.1.2. Thông số nền – móng
• 3.2. Dữ liệu phân tích
• 4. CHƯƠNG IV: XỬ LÝ DỮ LIỆU VÀ KẾT QUẢ NGHIÊN CỨU
• 4.1. Kiểm chứng mô hình
• 4.2. Kết quả kiểm chứng
• 4.3. Áp dụng số - đánh giá kết quả
• 4.3.1. Chuyển vị mục tiêu
• 4.3.2. Chuyển vị tầng
• 5. CHƯƠNG V: KẾT LUẬN VÀ KHUYẾN NGHỊ
• DANH MỤC TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Phân Tích Tĩnh Phi Tuyến Khung Thép Chịu Động Đất

Phân tích tĩnh phi tuyến là một phương pháp quan trọng để đánh giá khả năng chịu động đất của khung thép. Phương pháp này giúp kỹ sư hiểu rõ hơn về ứng xử phi tuyến của kết cấu khi chịu tải trọng động đất, từ đó đưa ra các giải pháp thiết kế an toàn và hiệu quả. Các phương pháp như MPA (Modal Pushover Analysis) và CSM (Capacity Spectrum Method) được sử dụng rộng rãi để đơn giản hóa quá trình phân tích và đánh giá. Tuy nhiên, việc kết hợp cả hai phương pháp này mang lại một cách tiếp cận toàn diện hơn, tận dụng ưu điểm của từng phương pháp để đạt được kết quả chính xác và tin cậy hơn trong việc thiết kế khung thép chịu động đất.

1.1. Giới Thiệu Phân Tích Tĩnh Phi Tuyến và Ứng Dụng

Phân tích tĩnh phi tuyến là một công cụ mạnh mẽ để mô phỏng ứng xử phi tuyến của thép và các vật liệu khác trong kết cấu. Phương pháp này cho phép kỹ sư xác định các điểm yếu tiềm ẩn trong kết cấu và đánh giá khả năng chịu tải của nó dưới tác động của động đất. Nó đặc biệt hữu ích trong việc đánh giá hiệu năng kết cấu và kiểm toán kết cấu hiện có, cũng như trong thiết kế theo hiệu năng cho các công trình mới.

1.2. Tầm Quan Trọng của Phân Tích Địa Chấn cho Khung Thép

Các công trình khung thép ở các khu vực có nguy cơ động đất cao cần được thiết kế để chịu được các lực động đất một cách an toàn. Phân tích địa chấn giúp đảm bảo rằng kết cấu có đủ độ tin cậy kết cấu và khả năng chịu tải để bảo vệ tính mạng con người và tài sản. Việc sử dụng các phương pháp như MPA và CSM giúp đơn giản hóa quá trình phân tích và đưa ra các kết quả đáng tin cậy.

II. Thách Thức Trong Phân Tích Khung Thép Chịu Động Đất Hiện Nay

Mặc dù có nhiều phương pháp phân tích, việc đánh giá chính xác sức kháng động đất của khung thép vẫn còn nhiều thách thức. Các phương pháp phân tích phức tạp như phân tích thời gian sử (NL-RHA) đòi hỏi nhiều thời gian và nguồn lực tính toán. Các phương pháp đơn giản hơn như phân tích Pushover có thể không đủ chính xác cho các công trình cao tầng hoặc có hình dạng phức tạp. Việc lựa chọn phương pháp phù hợp và đảm bảo độ chính xác của kết quả là một vấn đề quan trọng cần được giải quyết.

2.1. Hạn Chế của Phân Tích Phi Tuyến Theo Miền Thời Gian NL RHA

Phương pháp NL-RHA cung cấp kết quả chính xác nhất, nhưng đòi hỏi mô hình hóa chi tiết và thời gian tính toán lớn. Theo tài liệu gốc, "thời gian xây dựng mô hình tính toán, các thông số đầu vào, việc tính toán và xử lý kết quả mất nhiều thời gian làm cho việc sử dụng phương pháp này trong tính toán thực tế có những khó khăn nhất định." Điều này làm cho phương pháp này không phù hợp cho các dự án có thời gian và ngân sách hạn chế.

2.2. Độ Chính Xác Của Các Phương Pháp Phân Tích Tĩnh Phi Tuyến

Các phương pháp phân tích tĩnh phi tuyến như SPA (Standard Pushover Analysis) có thể không đủ chính xác cho các công trình cao tầng hoặc có ứng xử phi tuyến phức tạp. Việc lựa chọn mẫu tải trọng phù hợp và đánh giá ảnh hưởng của các dạng dao động cao hơn là rất quan trọng để đảm bảo độ tin cậy của kết quả. Các phương pháp như MPA cố gắng khắc phục những hạn chế này bằng cách xem xét ảnh hưởng của nhiều dạng dao động.

2.3. Ảnh Hưởng Của Tương Tác Đất Nền SSI Đến Kết Quả Phân Tích

Tương tác giữa đất nền và kết cấu có thể ảnh hưởng đáng kể đến ứng xử động của khung thép. Việc bỏ qua tương tác SSI có thể dẫn đến đánh giá sai lệch về độ tin cậy kết cấu và khả năng chịu tải. Các mô hình như BNWF (Beam on Nonlinear Winkler Foundation) được sử dụng để mô phỏng tương tác SSI và cải thiện độ chính xác của phân tích.

III. Phương Pháp MPA CSM Giải Pháp Phân Tích Khung Thép Tối Ưu

Phương pháp MPA-CSM kết hợp ưu điểm của cả MPA và CSM để cung cấp một giải pháp phân tích hiệu quả và chính xác. MPA xem xét ảnh hưởng của nhiều dạng dao động, trong khi CSM đơn giản hóa việc xác định chuyển vị mục tiêu. Sự kết hợp này giúp giảm thiểu thời gian tính toán và cải thiện độ tin cậy của kết quả, đặc biệt là cho các công trình khung thép có ứng xử phi tuyến phức tạp.

3.1. Ưu Điểm Của Phương Pháp MPA Trong Phân Tích Địa Chấn

Phương pháp MPA có khả năng xem xét ảnh hưởng của nhiều dạng dao động, giúp đánh giá chính xác hơn ứng xử động của khung thép. Theo tài liệu gốc, "phương pháp MPA là phương pháp có nhiều ưu điểm vượt trội vì có xét đến dạng dao động cao hơn, chuyển vị mục tiêu của hệ một bậc tự do được xác định bằng cách giải phương trình phi tuyến nên kết quả dự báo rất tốt." Điều này làm cho MPA trở thành một lựa chọn tốt cho các công trình cao tầng hoặc có hình dạng phức tạp.

3.2. Ứng Dụng Của Phương Pháp CSM Để Xác Định Chuyển Vị Mục Tiêu

Phương pháp CSM đơn giản hóa việc xác định chuyển vị mục tiêu bằng cách sử dụng phổ phản ứng gia tốc - chuyển vị (ADRS). Điều này giúp giảm thiểu thời gian tính toán và cung cấp một ước tính nhanh chóng về khả năng chịu tải của khung thép. CSM đặc biệt hữu ích trong việc đánh giá nhanh tác động của động đất cho công trình.

3.3. Quy Trình Phân Tích MPA CSM Kết Hợp Chi Tiết

Quy trình MPA-CSM kết hợp bao gồm các bước sau: (1) Xác định các dạng dao động của kết cấu. (2) Thực hiện phân tích Pushover cho từng dạng dao động. (3) Sử dụng CSM để xác định chuyển vị mục tiêu cho từng dạng dao động. (4) Kết hợp kết quả từ các dạng dao động để đánh giá ứng xử tổng thể của khung thép. Quy trình này giúp tận dụng ưu điểm của cả hai phương pháp và cung cấp một đánh giá toàn diện về sức kháng động đất của kết cấu.

IV. Ứng Dụng Thực Tế và Kết Quả Nghiên Cứu MPA CSM Khung Thép

Nghiên cứu về phân tích tĩnh phi tuyến sử dụng MPA-CSM đã được áp dụng cho nhiều công trình khung thép khác nhau. Kết quả cho thấy phương pháp này có thể cung cấp các ước tính chính xác về chuyển vị tầng, độ trôi tầng, và vị trí xuất hiện khớp dẻo. Các nghiên cứu cũng chỉ ra rằng việc xem xét tương tác SSI có thể ảnh hưởng đáng kể đến kết quả phân tích và cần được xem xét trong quá trình thiết kế.

4.1. So Sánh Kết Quả MPA CSM Với Các Phương Pháp Phân Tích Khác

Các nghiên cứu đã so sánh kết quả MPA-CSM với các phương pháp phân tích khác như NL-RHA và SPA. Kết quả cho thấy MPA-CSM có độ chính xác tương đương với NL-RHA nhưng đòi hỏi ít thời gian tính toán hơn. So với SPA, MPA-CSM cung cấp các ước tính chính xác hơn về ứng xử phi tuyến của khung thép.

4.2. Ảnh Hưởng Của Tương Tác Đất Nền Đến Kết Quả Phân Tích MPA CSM

Việc xem xét tương tác SSI trong phân tích MPA-CSM có thể ảnh hưởng đáng kể đến kết quả. Các nghiên cứu cho thấy rằng việc bỏ qua SSI có thể dẫn đến đánh giá sai lệch về chuyển vị tầng và độ trôi tầng. Do đó, việc sử dụng các mô hình như BNWF để mô phỏng SSI là rất quan trọng để đảm bảo độ tin cậy của kết quả.

4.3. Đánh Giá Độ Tin Cậy Của Phương Pháp MPA CSM Trong Thiết Kế

Các nghiên cứu đã đánh giá độ tin cậy của phương pháp MPA-CSM trong thiết kế khung thép chịu động đất. Kết quả cho thấy rằng phương pháp này có thể cung cấp các ước tính đáng tin cậy về khả năng chịu tải và độ dẻo của kết cấu. Tuy nhiên, cần lưu ý rằng độ chính xác của kết quả phụ thuộc vào chất lượng của mô hình và các giả định được sử dụng trong quá trình phân tích.

V. Kết Luận và Hướng Phát Triển Phân Tích Khung Thép Địa Chấn

Phương pháp MPA-CSM là một công cụ hiệu quả để phân tích tĩnh phi tuyến khung thép chịu động đất. Sự kết hợp giữa MPA và CSM giúp giảm thiểu thời gian tính toán và cải thiện độ tin cậy của kết quả. Tuy nhiên, cần tiếp tục nghiên cứu và phát triển phương pháp này để giải quyết các thách thức còn tồn tại và mở rộng phạm vi ứng dụng.

5.1. Tóm Tắt Ưu Điểm và Hạn Chế Của Phương Pháp MPA CSM

Phương pháp MPA-CSM có nhiều ưu điểm, bao gồm khả năng xem xét ảnh hưởng của nhiều dạng dao động, đơn giản hóa việc xác định chuyển vị mục tiêu, và giảm thiểu thời gian tính toán. Tuy nhiên, phương pháp này cũng có một số hạn chế, bao gồm sự phụ thuộc vào chất lượng của mô hình và các giả định được sử dụng trong quá trình phân tích.

5.2. Các Hướng Nghiên Cứu Tiềm Năng Trong Tương Lai

Các hướng nghiên cứu tiềm năng trong tương lai bao gồm việc phát triển các mô hình vật liệu tiên tiến hơn, cải thiện các phương pháp mô phỏng tương tác SSI, và mở rộng phạm vi ứng dụng của MPA-CSM cho các loại kết cấu khác nhau. Ngoài ra, cần tiếp tục đánh giá độ tin cậy của phương pháp này và so sánh kết quả với các phương pháp phân tích khác.

5.3. Ứng Dụng BIM Trong Phân Tích và Thiết Kế Khung Thép Chịu Động Đất

Việc tích hợp BIM (Building Information Modeling) vào quy trình phân tích và thiết kế khung thép chịu động đất có thể cải thiện đáng kể hiệu quả và độ chính xác. BIM cho phép tạo ra các mô hình kết cấu chi tiết và chính xác, giúp đơn giản hóa quá trình phân tích và giảm thiểu sai sót. Ngoài ra, BIM cũng cho phép tích hợp thông tin từ các giai đoạn khác nhau của dự án, giúp cải thiện sự phối hợp giữa các bên liên quan.

Nội dung chính

Tổng quan nghiên cứu

Đánh giá tác động của động đất lên các công trình cao tầng là một vấn đề quan trọng trong kỹ thuật xây dựng hiện đại. Theo báo cáo của ngành, các trận động đất với tần suất xảy ra 2% và 10% trong 50 năm tại Los Angeles đã gây ra những ảnh hưởng đáng kể đến kết cấu công trình. Phương pháp phân tích phi tuyến theo miền thời gian NL-RHA (Nonlinear Response History Analysis) được xem là tiêu chuẩn vàng trong việc dự báo ứng xử kết cấu khi chịu động đất nhờ độ chính xác cao. Tuy nhiên, phương pháp này đòi hỏi thời gian tính toán lâu, yêu cầu dữ liệu đầu vào phức tạp và xử lý kết quả tốn kém, gây khó khăn trong ứng dụng thực tế.

Luận văn tập trung nghiên cứu và đề xuất quy trình phân tích tĩnh phi tuyến kết hợp phương pháp MPA (Modal Pushover Analysis) và CSM (Capacity Spectrum Method) nhằm khắc phục những hạn chế của NL-RHA. Mục tiêu cụ thể là phân tích ứng xử phi tuyến của hệ khung thép phẳng 3, 9 và 18 tầng chịu tác động động đất, có xét đến biến dạng nền đất thông qua mô hình dầm trên nền phi tuyến Winkler. Phạm vi nghiên cứu sử dụng dữ liệu động đất thực tế tại Los Angeles với tần suất 2% và 10% trong 50 năm, mô hình khung theo cơ chế “cột khỏe – dầm yếu” với khớp dẻo xuất hiện tại chân cột tầng trệt và đầu mút dầm.

Ý nghĩa nghiên cứu không chỉ nằm ở việc phát triển phương pháp phân tích tĩnh phi tuyến nhanh chóng, chính xác mà còn góp phần nâng cao hiệu quả thiết kế và đánh giá an toàn công trình chịu động đất, giảm thiểu chi phí và thời gian tính toán trong thực tiễn xây dựng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết và mô hình chính:

1. Phương pháp phân tích phi tuyến theo miền thời gian (NL-RHA): Đây là phương pháp chính xác nhất hiện nay, mô phỏng phản ứng kết cấu dưới tải trọng động đất thông qua giải phương trình phi tuyến động học. Tuy nhiên, phương pháp này tốn nhiều thời gian và tài nguyên tính toán.

2. Phương pháp phân tích tĩnh phi tuyến:

   • Phương pháp phổ khả năng (CSM): Xác định chuyển vị mục tiêu bằng cách tìm giao điểm giữa phổ khả năng của kết cấu và phổ thiết kế động đất trên đồ thị gia tốc – chuyển vị (ADRS). Phương pháp này nhanh nhưng độ chính xác giảm khi áp dụng cho công trình cao tầng do giả định tải trọng bất biến.
   • Phương pháp phân tích đẩy dần MPA: Dựa trên dạng dao động thực tế của kết cấu, xét đến các dạng dao động cao hơn, giải phương trình phi tuyến để xác định chuyển vị mục tiêu. Phương pháp này có độ chính xác cao nhưng phức tạp và mất thời gian.
   • Phương pháp MPA-CSM kết hợp: Kết hợp ưu điểm của MPA và CSM, sử dụng quy trình tính toán của MPA nhưng xác định chuyển vị mục tiêu theo CSM, giúp đơn giản hóa và rút ngắn thời gian tính toán.

Các khái niệm chính bao gồm: khung thép phẳng, khớp dẻo, mô hình dầm trên nền phi tuyến Winkler (BNWF), tương tác đất – kết cấu (SSI), phổ phản ứng gia tốc – chuyển vị (ADRS), và các dạng dao động tự nhiên của kết cấu.

Phương pháp nghiên cứu

Nguồn dữ liệu sử dụng gồm hai bộ dữ liệu động đất thực tế tại Los Angeles với tần suất xảy ra 2% và 10% trong 50 năm. Mô hình phân tích gồm ba hệ khung thép phẳng 3, 9 và 18 tầng, mô phỏng theo cơ chế “cột khỏe – dầm yếu” với khớp dẻo tại chân cột tầng trệt và đầu mút dầm, phần còn lại làm việc đàn hồi.

Phương pháp phân tích sử dụng phần mềm OPENSEES để mô phỏng phi tuyến kết cấu và tương tác nền – móng theo mô hình BNWF. Cỡ mẫu gồm ba mô hình khung với số tầng khác nhau nhằm đánh giá ảnh hưởng chiều cao công trình. Phương pháp phân tích bao gồm:

• Phân tích tĩnh phi tuyến theo phương pháp SPA (Standard Pushover Analysis) chỉ xét dạng dao động đầu tiên.
• Phân tích tĩnh phi tuyến theo phương pháp MPA, xét nhiều dạng dao động.
• Phân tích tĩnh phi tuyến theo phương pháp MPA-CSM kết hợp.
• Phân tích phi tuyến theo miền thời gian NL-RHA làm chuẩn so sánh.

Timeline nghiên cứu kéo dài trong năm 2019, bao gồm xây dựng mô hình, phân tích dữ liệu, xử lý kết quả và đánh giá độ chính xác của các phương pháp.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Độ chính xác của phương pháp MPA-CSM: Kết quả phân tích cho thấy sai số chuyển vị tầng trung bình của phương pháp MPA-CSM so với phương pháp NL-RHA là khoảng 5-10% đối với các hệ khung 3, 9 và 18 tầng, thấp hơn đáng kể so với phương pháp SPA (sai số lên đến 20-25%). Điều này chứng tỏ MPA-CSM có độ chính xác cao trong dự báo chuyển vị mục tiêu.

2. Ảnh hưởng của tương tác nền – kết cấu (SSI): Khi xét đến tương tác SSI, chuyển vị tầng và độ trôi tầng của hệ khung giảm khoảng 8-12% so với giả định ngàm cứng tại chân cột. Điều này phản ánh vai trò quan trọng của biến dạng nền trong giảm thiểu ứng suất và chuyển vị công trình.

3. Hiệu quả tính toán: Phương pháp MPA-CSM rút ngắn thời gian tính toán chuyển vị mục tiêu khoảng 30-40% so với phương pháp MPA truyền thống do không cần giải phương trình phi tuyến phức tạp, đồng thời vẫn giữ được độ chính xác cao.

4. Ảnh hưởng chiều cao công trình: Sai số phương pháp MPA-CSM tăng nhẹ khi số tầng tăng từ 3 lên 18 tầng, nhưng vẫn duy trì trong giới hạn chấp nhận được, cho thấy phương pháp phù hợp với cả nhà thấp tầng và cao tầng.

Thảo luận kết quả

Nguyên nhân chính của độ chính xác cao của phương pháp MPA-CSM là do việc kết hợp ưu điểm của phương pháp MPA trong xét đến các dạng dao động cao hơn và phương pháp CSM trong xác định chuyển vị mục tiêu nhanh chóng. So với các nghiên cứu trước đây, kết quả này tương đồng với báo cáo của Chopra và Goel (2002) về hiệu quả của MPA trong dự báo ứng xử kết cấu.

Việc xét đến tương tác SSI giúp mô phỏng thực tế hơn phản ứng của công trình dưới tác động động đất, phù hợp với các nghiên cứu quốc tế về ảnh hưởng của biến dạng nền. Kết quả cho thấy mô hình BNWF trong OPENSEES là công cụ hiệu quả để mô phỏng tương tác này.

Dữ liệu có thể được trình bày qua các biểu đồ sai số chuyển vị tầng trung bình theo từng phương pháp, biểu đồ so sánh chuyển vị tầng giữa giả định ngàm cứng và SSI, cũng như bảng tổng hợp thời gian tính toán của từng phương pháp.

Đề xuất và khuyến nghị

1. Áp dụng phương pháp MPA-CSM trong thiết kế kết cấu: Khuyến nghị các kỹ sư và nhà thiết kế sử dụng phương pháp MPA-CSM để đánh giá ứng xử phi tuyến của khung thép chịu động đất, nhằm tăng độ chính xác và giảm thời gian tính toán. Thời gian áp dụng: ngay trong các dự án thiết kế mới.

2. Xem xét tương tác nền – kết cấu trong phân tích: Đề xuất tích hợp mô hình tương tác SSI, đặc biệt mô hình BNWF, trong các phân tích động đất để phản ánh chính xác biến dạng nền, nâng cao độ tin cậy của kết quả. Chủ thể thực hiện: các đơn vị tư vấn thiết kế và nghiên cứu.

3. Phát triển phần mềm hỗ trợ: Khuyến khích phát triển các công cụ phần mềm tích hợp phương pháp MPA-CSM với mô hình SSI để tự động hóa quy trình phân tích, giảm thiểu sai sót và tăng hiệu quả công việc. Thời gian thực hiện: 1-2 năm.

4. Đào tạo và nâng cao năng lực chuyên môn: Tổ chức các khóa đào tạo chuyên sâu về phương pháp phân tích tĩnh phi tuyến và mô hình tương tác nền – kết cấu cho kỹ sư xây dựng, nhằm phổ biến và nâng cao chất lượng thiết kế công trình chịu động đất.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế kết cấu: Luận văn cung cấp phương pháp phân tích mới giúp cải thiện độ chính xác và hiệu quả trong thiết kế công trình chịu động đất, đặc biệt với các công trình cao tầng.

2. Nhà nghiên cứu và giảng viên: Tài liệu là nguồn tham khảo quý giá về các phương pháp phân tích phi tuyến, mô hình tương tác SSI và ứng dụng phần mềm OPENSEES trong nghiên cứu kết cấu.

3. Cơ quan quản lý xây dựng và an toàn công trình: Giúp cập nhật các phương pháp đánh giá hiện đại, từ đó xây dựng tiêu chuẩn và quy định phù hợp với thực tế và yêu cầu kỹ thuật.

4. Sinh viên ngành kỹ thuật xây dựng: Cung cấp kiến thức chuyên sâu về phân tích phi tuyến, mô hình nền đất và ứng dụng thực tế trong thiết kế và đánh giá công trình chịu động đất.

Câu hỏi thường gặp

1. Phương pháp MPA-CSM có ưu điểm gì so với NL-RHA?
   MPA-CSM rút ngắn thời gian tính toán khoảng 30-40% so với NL-RHA trong khi vẫn giữ được độ chính xác cao với sai số chuyển vị tầng trung bình chỉ khoảng 5-10%. Ví dụ, trong mô hình 18 tầng, MPA-CSM cho kết quả gần sát với NL-RHA nhưng tiết kiệm đáng kể thời gian xử lý.

2. Tại sao cần xét đến tương tác nền – kết cấu (SSI)?
   SSI phản ánh biến dạng nền đất ảnh hưởng đến chuyển vị và ứng suất công trình. Bỏ qua SSI có thể dẫn đến đánh giá quá cao chuyển vị và ứng suất, gây thiết kế không tối ưu. Nghiên cứu cho thấy SSI làm giảm chuyển vị tầng khoảng 8-12%.

3. Phương pháp CSM xác định chuyển vị mục tiêu như thế nào?
   CSM xác định chuyển vị mục tiêu bằng giao điểm giữa phổ khả năng của kết cấu và phổ thiết kế động đất trên đồ thị gia tốc – chuyển vị (ADRS). Đây là cách nhanh chóng và trực quan để đánh giá ứng xử kết cấu.

4. Mô hình dầm trên nền phi tuyến Winkler (BNWF) có vai trò gì?
   BNWF mô phỏng phản ứng phi tuyến của đất nền và tương tác với móng công trình, giúp đánh giá chính xác biến dạng nền và ảnh hưởng đến kết cấu trên nền đất mềm hoặc phức tạp.

5. Phương pháp MPA có thể áp dụng cho công trình cao tầng không?
   Có, MPA xét đến các dạng dao động cao hơn nên phù hợp với công trình cao tầng. Tuy nhiên, việc giải phương trình phi tuyến phức tạp khiến MPA mất nhiều thời gian, do đó MPA-CSM được đề xuất để đơn giản hóa quy trình.

Kết luận

• Đề xuất thành công quy trình phân tích tĩnh phi tuyến MPA-CSM kết hợp, giúp xác định chuyển vị mục tiêu nhanh chóng và chính xác cho hệ khung thép phẳng chịu động đất.
• Phương pháp MPA-CSM có sai số chuyển vị tầng trung bình từ 5-10% so với phương pháp NL-RHA, vượt trội hơn so với các phương pháp tĩnh phi tuyến truyền thống.
• Việc xét đến tương tác nền – kết cấu (SSI) làm giảm chuyển vị và độ trôi tầng, phản ánh thực tế ứng xử công trình dưới tác động động đất.
• Mô hình dầm trên nền phi tuyến Winkler (BNWF) được chứng minh là công cụ hiệu quả để mô phỏng tương tác SSI trong phần mềm OPENSEES.
• Khuyến nghị áp dụng phương pháp MPA-CSM trong thiết kế và đánh giá công trình chịu động đất, đồng thời phát triển phần mềm hỗ trợ và đào tạo chuyên môn cho kỹ sư xây dựng.

Tiếp theo, cần triển khai áp dụng phương pháp trong các dự án thực tế và mở rộng nghiên cứu cho các loại kết cấu khác. Độc giả và chuyên gia được khuyến khích tham khảo và áp dụng phương pháp để nâng cao hiệu quả thiết kế và an toàn công trình.

Trích đoạn nội dung tài liệu

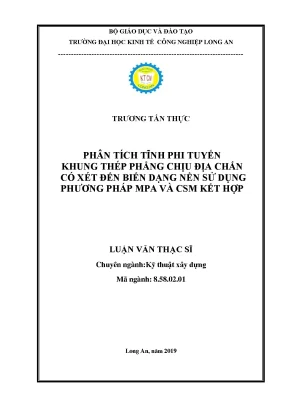

BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƯỜNG ĐẠI HỌC KINH TẾ CÔNG NGHIỆP LONG AN ------------------------------------------------------------------------ TRƯƠNG TẤN THỰC PHÂN TÍCH TĨNH PHI TUYẾN KHUNG THÉP PHẲNG CHỊU ĐỊA CHẤN CÓ XÉT ĐẾN BIẾN DẠNG NỀN SỬ DỤNG PHƯƠNG PHÁP MPA VÀ CSM KẾT HỢP LUẬN VĂN THẠC SĨ Chuyên ngành:Kỹ thuật xây dựng Mã ngành: 8.01 Long An, năm 2019 BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƯỜNG ĐẠI HỌC KINH TẾ CÔNG NGHIỆP LONG AN ------------------------------------------------------------------------ TRƯƠNG TẤN THỰC PHÂN TÍCH TĨNH PHI TUYẾN KHUNG THÉP PHẲNG CHỊU ĐỊA CHẤN CÓ XÉT ĐẾN BIẾN DẠNG NỀN SỬ DỤNG PHƯƠNG PHÁP MPA VÀ CSM KẾT HỢP LUẬN VĂN THẠC SĨ Chuyên ngành: Kỹ thuật xây dựng Mã ngành: 8.01 Người hướng dẫn khoa học:TS. Nguyễn Hồng Ân Long An, năm 2019 i LỜI CAM ĐOAN Tôi xin cam đoan luận văn này là công trình nghiên cứu của riêng tôi. Các số liệu, và kết quả trong luận văn là trung thực và chưa được công bố trong các tạp chí khoa học và công trình nào khác. Các thông tin số liệu trong luận văn này đều có nguồn gốc và được ghi chú rõ ràng. Tác giả Trương Tấn Trực ii LỜI CẢM ƠN Trước tiên, em xin gửi lời cám ơn sâu sắc đến thầy, TS.Nguyễn Hồng Ân, người đã nhiệt tình giúp đỡ, động viên và có những định hướng tốt nhất để em hoàn thành luận văn này. Em xin chân thành cám ơn quý Thầy Cô đã trực tiếp giảng dạy lớp Cao học Xây dựng dân dụng và công nghiệp khóa học 2015-2017. Thầy và Cô đã truyền đạt những kiến thức hết sức quý giá trong suốt thời gian học tập, cám ơn các bạn đã đồng hành và giúp đỡ trong suốt quá trình học tập tại trường. Lời cảm ơn cuối cùng em xin gửi đến các tác giả những người đi trước đã có những nghiên cứu, những đóng góp và những tài liệu có liên quan đến đề tài luận văn để học viên tham khảo trong quá trình thực hiện đề tài! Tác giả Trương Tấn Trực iii NỘI DUNG TÓM TẮT Hiện nay, trong đánh giá động đất cho nhà cao tầng cũng như ứng xử của kết cấu khi chịu động đất. Ta có thể được ước tính một cách chính xác dựa trên phương pháp phân tích phi tuyến theo miền thời gian NL – RHA (Nonlinear Response History Analysis). Tuy nhiên, phương pháp này có một số hạn chế: thời gian xây dựng mô hình tính toán, các thông số đầu vào, việc tính toán và xử lý kết quả mất nhiều thời gian làm cho việc sử dụng phương pháp này trong tính toán thực tế có những khó khăn nhất định. Chính vì lý do này, nhiều nhà nghiên cứu đã đề xuất các phương pháp và các mô hình đơn giản hơn để ước tính tác động của động đất đến công trình. Các đề xuất đưa ra để khắc phục những hạn chế này, từ đó các phương pháp và các mô hình tính toán đơn giản hơn đã được đề xuất. Trong số các phương pháp tĩnh phi tuyến được đề xuất, phương pháp MPA là phương pháp có nhiều ưu điểm vượt trội vì có xét đến dạng dao động cao hơn, chuyển vị mục tiêu của hệ một bậc tự do được xác định bằng cách giải phương trình phi tuyến nên kết quả dự báo rất tốt. Tuy nhiên, việc giải phương trình phi tuyến khá phức tạp và mất nhiều thời gian. Vì vậy, để giảm bớt những khó khăn trong việc thực hiện phương pháp MPA, phương pháp MPA – CSM kết hợp được thực hiện trong luận văn này. iv ABSTRACT Currently, in assessing earthquakes for tall buildings as well as the behavior of structures when subjected to earthquakes. We can be accurately estimated based on the time domain nonlinear analysis method NL - RHA (Nonlinear Response History Analysis). However, this method has some limitations: the time to build the calculation model, the input parameters, the calculation and processing of the results take a long time . making the use of this method in calculation Practical math has certain difficulties. For this reason, many researchers have proposed simpler methods and models to estimate the impact of earthquakes on buildings. Proposals are made to overcome these limitations, from which more simple methods and models of computation have been proposed. Among the proposed nonlinear static methods, the MPA method has many outstanding advantages because considering the higher vibration form, the target displacement of a degree of freedom system is determined by solving Nonlinear equations so the forecasting results are very good. However, solving nonlinear equations is quite complicated and takes a lot of time. Therefore, to reduce difficulties in implementing MPA method, the combined MPA - CSM method is implemented in this thesis. v MỤC LỤC DANH MỤC BẢNG BIỂU . vii DANH MỤC ĐỒ THỊ VÀ BẢN VẼ . viii DANH MỤC TỪ VIẾT TẮC TIẾNG VIỆT . xi DANH MỤC TỪ VIẾT TẮC TIẾNG ANH . xii PHẦN MỞ ĐẦU . 1 CHƯƠNG I: TỔNG QUAN VỀ NGHIÊN CỨU/ ĐỀ TÀI .1 Phi tuyến hình học .2 Phi tuyến vật liệu .3 Cơ cấu chảy dẻo mong muốn của khung chịu động đất .1 Một số mô hình nền đất .2 Mô hình dầm trên nền phi tuyến Winkler .5 Mục tiêu nghiên cứu .6 Phạm vi nghiên cứu .7 Các kết quả công bố . 14 CHƯƠNG II: CƠ SỞ LÝ THUYẾT/LÝ LUẬN VÀ MÔ HÌNH NGHIÊN CỨU .1Phương pháp phân tích phi tuyến theo miền thời gian .2 Phương pháp phân tích tĩnh phi tuyến .1 Phương pháp phổ khả năng CSM (Capacity Spectrum Method) .2 Phương pháp MPA (Modal Pushover Analysis) .3 Phương pháp phân tích MPA-CSM.3 Phương pháp phân tích MPA-CSM.4Mô hình tương tác SSI ( Soil – Structure Interaction) .1Đặc tính của mô hình BNWF (Beam on Nonlinier Winkler Foundation) .2Mô tả mô hình BNWF .3 Các mô hình vật liệu . 29 CHƯƠNG III: PHƯƠNG PHÁP NGHIÊN CỨU .1Mô hình phân tích .1 Thông số mô hình khung thép .2 Thông số nền – móng .2 Dữ liệu phân tích . 37 vi CHƯƠNG IV: XỬ LÝ DỮ LIỆU VÀ KẾT QUẢ NGHIÊN CỨU .1Kiểm chứng mô hình .2 Kết quả kiểm chứng .2 Áp dụng số - đánh giá kết quả .1 Chuyển vị mục tiêu .2 Chuyển vị tầng . 67 CHƯƠNG V: KẾT LUẬN VÀ KHUYẾN NGHỊ . 81 DANH MỤC TÀI LIỆU THAM KHẢO . 82 vii DANH MỤC BẢNG BIỂU Bảng 3.Thông số của mô hình khung thép 3 tầng .Thông số của mô hình khung thép 9 tầng .Thông số của mô hình khung thép 18 tầng .Thông số móng đơn phân tích . Giá trị chịu tải cực hạn của lò xo . Dữ liệu 10 trận động đất tần suất xảy ra là 10% trong 50 năm . Dữ liệu 10 trận động đất tần suất xảy ra là 2% trong 50 năm . Sai số chu kỳ dao động .Thành phần khối lượng tham gia dao động. Sai lệch chuyển vị tầng trung bình (%) của phương pháp SPA, MPA, MPA – CSM mode1, MPA – CSM, so với kết quả của phương pháp NL- RHA ở hệ khung 3,9,18 tầng chịu tác động của hai bộ động đất khi hệ liên kết cứng (ngàm) . Sai lệch chuyển vị tầng trung bình (%) của phương pháp SPA, MPA, MPA – CSM mode1, MPA – CSM, so với kết quả của phương pháp NL- RHA ở hệ khung 3,9,18 tầng chịu tác động của hai bộ động đất khi hệ liên kết cứng (SSI) . Sai lệch độ trôi tầng (%) của phương pháp SPA, MPA, MPA - CSM mode 1, MPA – CSM, so với kết quả của phương pháp NL-RHA ở các hệ khung 3,9,18 tầng chịu tác động của hai bộ động đất khi hệ liên kết cứng (ngàm) . Sai lệch độ trôi tầng (%) của phương pháp SPA, MPA, MPA - CSM mode 1, MPA – CSM, so với kết quả của phương pháp NL-RHA ở các hệ khung 3,9,18 tầng chịu tác động của hai bộ động đất khi hệ liên tương tác SSI . 77 viii DANH MỤC ĐỒ THỊ VÀ HÌNH VẼ Hình 1. Phi tuyến hình học . Mô hình khớp dẻo . Cột khỏe – dầm yếu . Cột yếu – dầm khỏe . Bài toán phân tích phi tuyến theo miền thời gian . Chuyển vị mục tiêu xác định theo phương pháp CSM . Phương pháp phân tích đẩy dần . Mô hình đàn hồi tuyến tính . Mô hình Winkler .Mô hình tương tác đặc trưng giữa cọc và đất . Lý tưởng hóa đường cong đẩy dần thành đường song tuyến tính . Mô hình và dữ liệu động đất phân tích . Phổ thiết kế . Phổ khả năng . Xác định chuyển vị mục tiêu hệ 1 bậc tự do. Sơ đồ phương pháp phân tích MPA- CSM có xét tương tác nền .Đặc tính của mô hình BNWF . Mô hình tương tác SSI trong phần mềm OPENSEES . Phản ứng tuần hoàn của vật liệu QzSimple2 . Phản ứng tuần hoàn của vật liệu PySimple2 . Phản ứng tuần hoàn của vật liệu TzSimple2 . Mô hình phân tích . Mô hình nền đất – móng đơn phân tích . Gia tốc của 2 bộ dữ liệu động đất . Phổ gia tốc của 2 bộ dữ liệu động đất . Mô hình kiểm chứng . Ba dạng dao động đầu tiên của khung 3 tầng . Ba dạng dao động đầu tiên của khung 9 tầng . Ba dạng dao động đầu tiên của khung 18 tầng . Đường cong Pushover của khung 3 tầng . Đường cong khả năng của hệ khung 3 tầng trong 2 trường hợp: ngàm và SSI . Đường cong khả năng của hệ khung 9 tầng trong 2 trường hợp: ngàm và SSI . Đường cong khả năng của hệ khung 18 tầng trong 2 trường hợp: ngàm và SSI . Đường cong khả năng và chuyển vị mục tiêu của khung 3,9,18 tầng (ngàm) ở dạng dao động đầu tiên khi chịu 2 bộ động đất . Đường cong khả năng và chuyển vị mục tiêu của khung 3,9,18 tầng (SSI) ở dạng dao động đầu tiên khi chịu 2 bộ động đất . Đường cong khả năng và chuyển vị mục tiêu trung bình của khung 3,9,18 tầng (ngàm) ở dạng dao động đầu tiên khi chịu 2 bộ động đất . Đường cong khả năng và chuyển vị mục tiêu trung bình của khung 3,9,18 tầng (SSI) ở dạng dao động đầu tiên khi chịu 2 bộ động đất . Tập hợp các điểm chuyển vị của hệ khung 3,9,18 tầng (ngàm) ứng với hai bộ dữ liệu động đất . Tập hợp các điểm chuyển vị của hệ khung 3,9,18 tầng (SSI) ứng với hai bộ dữ liệu động đất . Chuyển vị tầng trung bình của hệ khung (ngàm) khi chịu tác động của hai bộ dữ liệu động đất . Tỷ số chuyển vị tầng trung bình của hệ khung (ngàm) khi chịu hai bộ dữ liệu động đất so với nghiệm NL - RHA . Chuyển vị tầng trung bình của hệ khung (SSI) khi chịu tác động của hai bộ dữ liệu động đất . Tỷ số chuyển vị tầng trung bình của hệ khung (SSI) khi chịu hai bộ dữ liệu động đất so với nghiệm NL – RHA . Sai số chuyển vị tầng trung bình (%) của các hệ khung (ngàm) ứng với hai bộ dữ liệu động đất .
