Tổng quan luận án

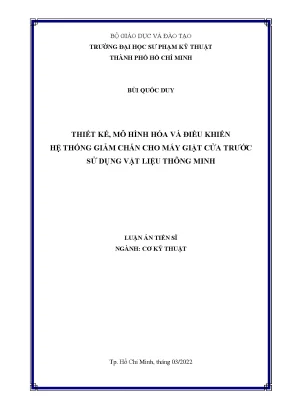

Luận án tiến sĩ kỹ thuật với đề tài "Thiết kế, mô hình hóa và điều khiển hệ thống giảm chấn cho máy giặt cửa trước sử dụng vật liệu thông minh" do nghiên cứu sinh Bùi Quốc Duy thực hiện dưới sự hướng dẫn khoa học của PGS. Nguyễn Quốc Hưng và TS. Mai Đức Đãi, bảo vệ năm 2022 tại Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh, thuộc ngành Cơ kỹ thuật (mã số: 9520101).

Tính cấp thiết và khoảng trống nghiên cứu

Trong kết cấu máy giặt cửa trước, khối lồng giặt chứa quần áo và nước được treo lơ lửng bên trong khung vỏ nhờ các lò xo và bộ giảm chấn. Do sự phân bố không đồng đều của quần áo ướt khi trống giặt quay, một lực kích thích ly tâm do khối lượng mất cân bằng gây ra xuất hiện liên tục. Trong quá trình vận hành (đặc biệt là giai đoạn vắt - sấy), máy giặt thường đi qua vùng tần số cộng hưởng thấp, dao động trong khoảng 100 – 200 vòng/phút. Ở dải vận tốc này, máy giặt đòi hỏi một lực cản giảm chấn lớn để hạn chế biên độ lắc của lồng giặt và ngăn ngừa va đập vào khung máy. Ngược lại, khi máy giặt tăng tốc lên dải tần số cao (trên 900 vòng/phút), lực kích thích truyền từ khối lồng giặt qua giảm chấn sang khung vỏ và sàn nhà lại tăng nhanh.

Các giảm chấn bị động ma sát thương mại hiện nay có hệ số cản cố định: nếu chọn hệ số cản lớn để dập tắt cộng hưởng ở tần số thấp thì ở tần số cao sẽ truyền lực rung chấn mạnh sang khung vỏ, gây ra tiếng ồn lớn và hiện tượng dịch chuyển thân máy trên sàn nhà; nếu chọn hệ số cản nhỏ thì biên độ dao động tại vùng cộng hưởng lại vượt ngưỡng cho phép. Khoảng trống kỹ thuật đặt ra là việc thiết kế các cơ cấu giảm chấn có khả năng biến thiên lực cản thích ứng theo từng chế độ vận hành của máy giặt, đồng thời phải thỏa mãn các ràng buộc khắt khe về kích thước lắp đặt nhỏ gọn, mức tiêu thụ năng lượng thấp và giá thành chế tạo phù hợp với thiết bị gia dụng.

Mục tiêu nghiên cứu

Mục tiêu tổng quát của luận án là nghiên cứu, thiết kế, mô hình hóa và chế tạo hệ thống giảm chấn bán chủ động ứng dụng vật liệu thông minh nhằm kiểm soát hiệu quả rung động của máy giặt cửa trước trong toàn bộ chu trình làm việc.

Nhiệm vụ nghiên cứu

Văn bản luận án xác định 5 nhiệm vụ cụ thể sau:

  1. Thiết kế hệ thống giảm chấn sử dụng vật liệu thông minh (hợp kim nhớ hình SMA và lưu chất từ biến MRF).
  2. Xây dựng mô hình toán học và mô hình động lực học tham số để mô tả và dự đoán chính xác ứng xử trễ phi tuyến của các loại giảm chấn.
  3. Thiết kế hệ thống điều khiển bán chủ động thích hợp để kiểm soát rung động của máy giặt cửa trước trang bị giảm chấn vật liệu thông minh.
  4. Phát triển các cơ cấu giảm chấn tự đáp ứng với kích thích ngoài nhằm đơn giản hóa hệ thống điều khiển và giảm chi phí.
  5. Thử nghiệm thực nghiệm các mẫu giảm chấn trên hệ thống đo đạc chuyên dụng và trên máy giặt cửa trước mẫu, đối sánh hiệu quả dập tắt rung động với giảm chấn bị động thương mại.

Đối tượng và phạm vi nghiên cứu

  • Đối tượng nghiên cứu: Hệ thống giảm chấn sử dụng vật liệu thông minh (SMA và MRF) cho máy giặt cửa trước; mô hình ứng xử trễ phi tuyến dưới tác dụng của tải trọng động; thuật toán và mạch điều khiển bán chủ động; cơ cấu giảm chấn tự điều chỉnh và tự cấp năng lượng.
  • Phạm vi nghiên cứu:
    • Ứng dụng giới hạn cho máy giặt cửa trước có khối lượng giặt từ 7 kg đến 10 kg.
    • Về vật liệu thông minh: tập trung vào hợp kim nhớ hình (SMA dạng lò xo niken-titan) và lưu chất từ biến (MRF hoạt động theo kiểu trượt).
    • Về mô hình: nghiên cứu mô hình giả tĩnh phục vụ thiết kế kết cấu và mô hình động lực học tham số dự đoán ứng xử trạng thái ổn định; không nghiên cứu các mô hình động lực học phi tham số.
    • Về điều khiển: hệ thống điều khiển bán chủ động được thiết lập thông qua giao tiếp máy tính và các bộ chuyển đổi DAQ.
    • Thời gian thực hiện nghiên cứu từ tháng 10/2015 đến tháng 04/2021, bảo vệ chính thức năm 2022.

Tổng quan tài liệu và vị trí của luận án

Các hướng nghiên cứu kiểm soát rung động máy giặt

Tác giả phân loại các công trình đã công bố thành hai hướng tiếp cận chính:

  1. Phương pháp kiểm soát cân bằng khối lồng giặt:

    • Bae và các cộng sự (2002) thiết kế bộ cân bằng thủy lực gắn trên vành lồng giặt, sử dụng nước muối tự do dịch chuyển ngược pha với khối lượng mất cân bằng để triệt tiêu độ lệch tâm.
    • Papadopoulos và Papadimitriou (2003) nghiên cứu bộ cân bằng động lực học gồm hai khối lượng di trượt có điều khiển dọc theo vành lồng giặt nhằm tạo moment chống rung.
    • Luận án phân tích rằng các cơ cấu cân bằng động lực học này làm phức tạp hóa kết cấu cơ khí của trống giặt, đòi hỏi độ chính xác gia công cao, chi phí sản xuất và bảo trì lớn (theo đánh giá tổng hợp của Levent và cộng sự).

  2. Phương pháp loại bỏ rung động thông qua hệ thống giảm chấn:

    • Giảm chấn hợp kim nhớ hình (SMA): Các công trình của Graesser và Cozzarelli (1991), Clark và cộng sự (1995), Wilde và cộng sự (2000), Han và cộng sự (2005), Zuo và cộng sự (2008), Sharabash và Andrawes (2009), Mishra và cộng sự (2013), Parulekar và cộng sự (2014), Qian và các cộng sự (2016), Huang và Chang (2017) đã khảo sát cơ cấu tiêu tán năng lượng của SMA. Tuy nhiên, các thiết kế trước đây chủ yếu phục vụ kết cấu công trình xây dựng hoặc cầu đường, có kích thước cồng kềnh, lực không tải và lực kích hoạt rất lớn, không tương thích với không gian hẹp và dải lực yêu cầu của máy giặt.
    • Giảm chấn lưu chất từ biến (MRF):
      • Carlson (1999, 2001), Chrzan và Carlson (2001), Spelta và các cộng sự (2009, 2010) phát triển giảm chấn MRF sử dụng ống xốp tẩm lưu chất cho máy giặt. Tuy nhiên, hiện tượng mài mòn và suy giảm dung lượng lưu chất sau số chu kỳ làm việc nhất định gây cản trở tính ổn định.
      • Aydar và các cộng sự (2002) phát triển giảm chấn MRF kiểu dòng chảy (flow-mode) cho máy giặt, nhưng lực không tải quá lớn (đạt tới 50 N), không thể cách ly rung động ở dải tần số cao.
      • Nguyen và các cộng sự (2014) phát triển giảm chấn dòng chảy tạo lực tối đa 150 N, nhưng lực không tải vẫn ở mức 25 N, kết cấu phức tạp và tốn nhiều thể tích lưu chất từ biến đắt tiền.
      • Cha và Baek (2018) và Nguyen và các cộng sự (2019) nghiên cứu giảm chấn MRF kiểu trượt (shear-mode) giúp giảm lực không tải xuống 16 N, nhưng chưa thực hiện đánh giá thực nghiệm toàn diện trên máy giặt thực tế.

Các hướng nghiên cứu về mô hình trễ và điều khiển

  • Mô hình trễ: Luận án điểm lại các mô hình giả tĩnh (Bingham, Herschel-Bulkley) và mô hình động lực học. Mô hình phi tham số (mạng nơ-ron, hàm đa thức, logic mờ) thiếu ý nghĩa vật lý tường minh; trong khi mô hình động lực học tham số Bouc-Wen hoặc Spencer và cộng sự (1997) gồm 2 phương trình vi phân và 12 tham số, gây khó khăn cho việc nghịch đảo mô hình trong bài toán điều khiển thời gian thực. Hơn nữa, Dominguez và các cộng sự (2004, 2006) chỉ ra rằng các tham số trong mô hình Spencer phụ thuộc mạnh vào tần số và biên độ kích thích, làm giảm độ chính xác khi mô phỏng rung động đổi chiều bất đối xứng của máy giặt.
  • Hệ thống điều khiển: Luận án tổng hợp ba trường phái: điều khiển cổ điển (Sky-hook, PID - phái sinh từ Karnopp, Koo); điều khiển hiện đại (Sliding mode, Fuzzy, Adaptive); và điều khiển lai ghép (Fuzzy-PID, Skyhook-Sliding mode).

Khoảng trống nghiên cứu luận án lựa chọn giải quyết

Luận án tập trung xử lý các điểm nghẽn kỹ thuật:

  • Thiết kế giảm chấn MRF kiểu trượt có kích thước lắp đặt tương đương giảm chấn thương mại, tối ưu hóa mạch từ để đạt lực giảm chấn tối đa trong khoảng 80 – 120 N trong khi ghìm lực không tải xuống mức tối thiểu (dưới 15 N).
  • Xây dựng mô hình trễ tham số có số lượng phương trình đại số ít, không chứa phương trình vi phân phức tạp, mô tả chính xác đặc tính bất đối xứng và độ sắc của đường cong trễ lực - vận tốc.
  • Chế tạo các biến thể giảm chấn MRF tự thích ứng (tự cấp nguồn điện từ dao động cơ học và tự kích hoạt lực cản dựa trên hành trình chuyển vị cơ học) nhằm loại bỏ nhu cầu sử dụng cảm biến, bộ vi xử lý và nguồn điện ngoài.

Cơ sở lý thuyết và phương pháp nghiên cứu

Cơ sở lý thuyết vật liệu và cơ học

  1. Lý thuyết biến đổi pha của hợp kim nhớ hình (SMA): Dựa trên quá trình chuyển pha thuận nghịch nhiệt - cơ giữa hai trạng thái tinh thể: pha Austenite (nhiệt độ cao, độ cứng lớn) và pha Martensite (nhiệt độ thấp, biến dạng dẻo giả đàn hồi qua hiện tượng detwinning). Bốn điểm nhiệt độ chuyển pha đặc trưng gồm nhiệt độ bắt đầu biến đổi Martensite ($M_s$), kết thúc Martensite ($M_f$), bắt đầu biến đổi Austenite ($A_s$) và kết thúc Austenite ($A_f$). Các giá trị ứng suất kích hoạt chuyển pha gồm $\sigma_{Ms}, \sigma_{Mf}, \sigma_{As}, \sigma_{Af}$. Khi được nung nóng bằng dòng điện qua nhiệt lượng Joule, lò xo SMA co lại sinh ra lực phát động lớn ép các miếng nêm ma sát vào thành vỏ giảm chấn.
  2. Lý thuyết lưu biến và từ trường của lưu chất từ biến (MRF): MRF là hệ huyền phù chứa các hạt sắt từ kích thước micromet phân tán trong dầu khoáng hoặc dầu tổng hợp. Khi không có từ trường, chất lỏng thể hiện ứng xử Newton với độ nhớt $\eta$. Khi có từ trường ngoài $H$, các hạt từ tính phân cực tạo thành chuỗi liên kết song song với đường sức từ, làm xuất hiện ứng suất chảy dẻo $\tau_y$. Ứng xử này được biểu diễn bằng mô hình nhớt dẻo Bingham: $$\tau = \tau_y(H) \text{sgn}(\dot{\gamma}) + \eta \dot{\gamma}$$ Đặc tính từ hóa phi tuyến của vật liệu dẫn từ và lưu chất được mô tả theo mô hình thực nghiệm của Zubieta và các cộng sự. Mạch từ được tính toán phân tích theo định luật Ampere, định luật bảo toàn từ thông và phương pháp phần tử hữu hạn (FEM).
  3. Mô hình động lực học máy giặt cửa trước: Khối lồng giặt có tổng khối lượng $m$, khối lượng mất cân bằng $m_u$ đặt tại bán kính $R_u$ quay với vận tốc góc $\omega$. Dao động 2D của khối lồng giặt được mô tả bằng hệ phương trình vi phân chuyển vị theo phương ngang ($x$) và phương đứng ($y$). Khả năng truyền lực từ lồng giặt sang khung máy được xác định thông qua hệ số truyền dẫn lực $T_f$: $$T_f = \frac{F_t}{F_u} = \sqrt{\frac{1 + (2\xi r_\omega)^2}{(1 - r_\omega^2)^2 + (2\xi r_\omega)^2}}$$ trong đó $r_\omega = \omega / \omega_n$ là tỉ số tần số góc, $\xi$ là tỉ số cản. Để cách ly lực truyền dẫn ở dải tần số cao ($r_\omega > \sqrt{2}$), tỉ số cản $\xi$ bắt buộc phải duy trì ở mức nhỏ.

Phương pháp nghiên cứu

  • Phương pháp mô hình hóa và tính toán số: Mô phỏng mạch từ 2D đối xứng trục của giảm chấn MRF bằng phần mềm ANSYS; giải bài toán tối ưu hóa đa biến hình học sử dụng các thuật toán First-Order và Sub-Problem tích hợp hàm phạt trừng phạt vi phạm ràng buộc; mô phỏng hệ thống động lực học và thuật toán điều khiển trên nền tảng MATLAB/Simulink.
  • Phương pháp thực nghiệm:
    • Đánh giá đặc tính trễ lực - chuyển vị và lực - vận tốc của các mẫu giảm chấn trên máy thí nghiệm thủy lực chuyên dụng với dải tần số kích thích từ 1 Hz đến 8 Hz, biên độ dịch chuyển từ 10 mm đến 20 mm.
    • Thử nghiệm đánh giá hiệu quả giảm rung động thực tế trên máy giặt mẫu Samsung WF8690NGW tải lệch tâm định lượng.
    • Thu thập dữ liệu dao động bằng cảm biến gia tốc ba trục, cảm biến chuyển vị LVDT thông qua hệ thống thu nhận dữ liệu DAQ kết nối máy tính.

Nội dung chính theo từng chương

Chương 1: Tổng quan

Chương 1 hệ thống hóa tình hình nghiên cứu trong nước và quốc tế về bài toán kiểm soát dao động của máy giặt cửa trước. Nội dung chương phân tích chi tiết bản chất rung chấn máy giặt: tại vùng khởi động và vắt sơ bộ (tần số 1,67 – 3,33 Hz, tương ứng 100 – 200 vòng/phút), máy giặt chịu hiện tượng cộng hưởng cơ học với biên độ dịch chuyển lớn; khi tăng tốc lên 900 – 1200 vòng/phút, lực kích thích tỷ lệ với bình phương vận tốc góc làm gia tăng mạnh lực truyền sang vỏ. Chương này xác lập các ưu nhược điểm của vật liệu thông minh SMA và MRF, chứng minh tính phù hợp của cấu hình giảm chấn kiểu trượt (shear-mode) so với kiểu dòng chảy trong thiết bị dân dụng, xác định mục tiêu và kế hoạch nghiên cứu của luận án.

Chương 2: Cơ sở lý thuyết

Chương 2 thiết lập nền tảng tính toán cơ học và từ học cho toàn bộ luận án:

  • Trình bày toán học đặc tính giả đàn hồi và quan hệ lực - chuyển vị của bộ phát động lò xo SMA dựa trên lý thuyết biến đổi pha.
  • Xây dựng mô hình dòng chảy trượt của lưu chất từ biến trong khe hở hẹp giữa trục chuyển động và vỏ bao quanh. Tổng lực giảm chấn $F$ được phân rã thành ba thành phần: lực ma sát nhớt $F_\eta$, lực cảm ứng từ biến $F_\tau$ do ứng suất chảy $\tau_y$, và lực ma sát cơ học tiếp xúc $F_f$ (chủ yếu do vòng đệm O-ring làm kín): $$F = F_\tau + F_\eta + F_f$$
  • Mô hình hóa mạch từ tương đương bằng phương pháp giải tích và phương pháp phần tử hữu hạn (FEM).
  • Thiết lập mô hình động lực học 2D của cụm lồng giặt, xây dựng quan hệ truyền lực sang vỏ máy và xác định chính xác dải lực cản yêu cầu cho máy giặt mẫu (lực kích hoạt từ 80 N đến 120 N, lực không tải nhỏ hơn 15 N).

Chương 3: Giảm chấn hợp kim nhớ hình

Chương 3 trình bày việc thiết kế, mô hình hóa và thử nghiệm giảm chấn sử dụng dây lò xo SMA kết hợp cơ cấu nêm ma sát (wedge mechanism):

  • Cấu hình: Giảm chấn gồm vỏ trụ ngoài, trục trượt trung tâm mang cơ cấu bốn miếng nêm ma sát góc côn $\alpha = 45^\circ$, lò xo niken-titan (NiTi) và lò xo hồi vị thép. Khi cấp dòng điện, lò xo SMA co lại do chuyển pha nhiệt sinh lực phát động $F_{SMA}$, đẩy nêm ma sát ép chặt vào thành vỏ trong, tạo nên lực cản ma sát Coulomb lớn theo yêu cầu.
  • Mô hình trễ phi tuyến: Tác giả áp dụng mô hình Bingham, mô hình Bouc-Wen và xây dựng mô hình trễ cải biên dựa trên Magic Formula kết hợp hàm nhân tỉ lệ.
  • Kết quả thực nghiệm: Thử nghiệm trên máy kéo nén ở tần số 2 Hz cho thấy lực cản của giảm chấn SMA tăng từ 12 N (khi không kích hoạt) lên 90 N (khi kích hoạt dòng điện nung nóng 1,8 A). Thử nghiệm trên máy giặt mẫu chứng minh cấu hình này kiểm soát tốt biên độ dao động tại vùng cộng hưởng thấp. Tuy nhiên, thời gian đáp ứng nhiệt khi làm nguội tự nhiên của SMA kéo dài (mất khoảng 15 – 25 giây), khiến việc điều khiển lực cản tức thời gặp hạn chế.
+-------------------------------------------------------------+
| Bảng tham số ước lượng các mô hình giảm chấn SMA (f = 2 Hz) |
+----------------------+--------------------+-----------------+
| Mô hình              | Tham số định lượng | Sai số chuẩn    |
|                      |                    | hóa Et (%)      |
+----------------------+--------------------+-----------------+
| Bingham              | c0 = 120 N.s/m;    | 8,42 %          |
|                      | f0 = 42,5 N        |                 |
| Bouc-Wen             | c0 = 98 N.s/m;     | 5,16 %          |
|                      | k0 = 1,12 N/mm;    |                 |
|                      | alpha = 28,4 N;    |                 |
|                      | beta = 0,12;       |                 |
|                      | gamma = 0,08       |                 |
| Mô hình đề xuất      | B = 1,45; C = 1,22;| 2,87 %          |
| (Magic Formula)      | D = 88,6 N;        |                 |
|                      | E = -0,34; H = 2,1 |                 |
+----------------------+--------------------+-----------------+

Chương 4: Giảm chấn lưu chất từ biến

Chương 4 tập trung nghiên cứu giảm chấn MRF kiểu trượt chủ động:

  • Tối ưu hóa thiết kế: Giảm chấn được thiết kế với lõi cuộn dây có rãnh vát góc cạnh nhằm triệt tiêu hiện tượng nghẽn từ thông và mở rộng diện tích vùng kích hoạt lưu chất $L_{on}$. Sử dụng thuật toán tối ưu hóa trong ANSYS, các thông số hình học được xác lập: đường kính trục $2r_s = 16\text{ mm}$, bề dày khe hở lưu chất $t_g = 1,0\text{ mm}$, chiều dài cuộn dây kích từ $w_c = 28\text{ mm}$, đường kính dây đồng $d_w = 0,5\text{ mm}$ với 420 vòng quấn. Lực không tải đo được ở trạng thái tắt từ trường là 11,5 N; khi kích hoạt dòng điện 1,0 A, lực giảm chấn đạt cực đại 108 N.
  • Mô hình trễ phi tuyến mới: Luận án đề xuất mô hình động lực học tham số mới kết hợp giữa mô hình giả tĩnh dòng chảy và hàm biến dạng biên dạng trễ dạng sin-arctan cải tiến từ Magic Formula. Tham số độ sắc $H$ và hàm biến đổi mũ cho phép mô hình bám sát ứng xử phi tuyến bất đối xứng giữa hai nửa chu kỳ kéo - nén. So sánh với mô hình kinh điển Spencer và mô hình Pan gốc, mô hình đề xuất đạt sai số chuẩn hóa nhỏ nhất ($E_t = 2,14%$, so với $E_t = 4,85%$ của Spencer ở tần số kích thích 2 Hz, biên độ 20 mm).
  • Hệ thống điều khiển: Luận án tích hợp cảm biến chuyển vị hành trình vào giảm chấn và xây dựng thuật toán điều khiển bán chủ động sớm pha kết hợp Sky-hook ($G_c(s)$). Mô phỏng và thực nghiệm kiểm chứng trên máy giặt cho thấy biên độ gia tốc dao động của lồng giặt khi qua vùng cộng hưởng giảm 53,8% và gia tốc truyền sang khung máy ở tốc độ vắt cao giảm 38,2% so với giảm chấn bị động thông thường.

Chương 5: Giảm chấn lưu chất từ biến tự đáp ứng

Nhằm loại bỏ sự phụ thuộc vào hệ thống cảm biến và bộ điều khiển điện tử đắt tiền, Chương 5 phát triển hai giải pháp giảm chấn MRF tự thích ứng:

  1. Giảm chấn MRF tự cấp năng lượng (Self-powered MRF Damper):

    • Tích hợp một cụm thu hoạch năng lượng điện từ (EH) đồng trục với bộ phận giảm chấn MR. Cụm EH gồm dải nam châm vĩnh cửu NdFeB xếp xen kẽ các cực từ hướng tâm và hệ cuộn dây cảm ứng. Khi lồng giặt dao động, chuyển động tương đối của trục sinh ra sức điện động cảm ứng $E_{emf}$ theo định luật Faraday, cấp thẳng dòng điện cảm ứng vào cuộn dây kích từ của giảm chấn.
    • Khi dao động mạnh (vùng cộng hưởng), vận tốc trượt lớn sinh ra dòng điện cảm ứng cao (đạt 0,34 A tại tần số 2,4 Hz), làm tăng tức thời độ nhớt và lực cản của MRF. Khi lên tốc độ cao, dao động giảm dần, dòng cảm ứng hạ thấp, đưa lực cản trở về mức nhỏ để chống truyền rung. Luận án thực hiện tối ưu hóa cụm cảm ứng từ kết cấu ban đầu 7 cuộn dây xuống 4 cuộn dây cảm ứng kích thước lớn hơn, nâng cao hiệu suất biến đổi điện áp và độ tin cậy cơ khí.

  2. Giảm chấn MRF tự kích hoạt bằng hành trình (Stroke-by-activated MRF Damper):

    • Cơ cấu gồm hai nam châm vĩnh cửu dạng vành xuyến gắn cố định bên ngoài vỏ trượt tại vị trí tương ứng với biên độ dịch chuyển lớn. Khe hở MRF được bố trí theo bậc hành trình.
    • Khi máy giặt chạy ở tốc độ cao ổn định, biên độ rung động nhỏ ($u < 5\text{ mm}$), trục giảm chấn chỉ di chuyển trong vùng khe hở không có từ trường, lực cản duy trì ở mức tối thiểu (khoảng 10 N ma sát thuần).
    • Khi máy giặt khởi động hoặc dừng hãm đi qua vùng cộng hưởng, biên độ dao động vọt lên ($u > 15\text{ mm}$), trục dẫn động đẩy lớp lưu chất đi vào đúng khe hở giữa các cực nam châm vĩnh cửu. Từ trường tức thời làm đông đặc lưu chất, kích hoạt lực cản tăng vọt lên trên 95 N để dập tắt rung lắc mà hoàn toàn không tiêu tốn điện năng.
+--------------------------------------------------------------------------+
| Bảng so sánh các thông số thực nghiệm của các loại giảm chấn             |
+-----------------------------+--------------+--------------+--------------+
| Loại giảm chấn              | Lực không    | Lực kích     | Nguồn năng   |
|                             | tải F0 (N)   | hoạt Fmax (N)| lượng ngoài  |
+-----------------------------+--------------+--------------+--------------+
| Bị động thương mại          | 32,0         | 32,0 (cố định| Không        |
| SMA (Chương 3)              | 12,0         | 90,0         | Điện nung    |
|                             |              |              | nóng (Joule) |
| MRF điều khiển (Chương 4)   | 11,5         | 108,0        | Nguồn DC có  |
|                             |              |              | điều khiển   |
| MRF tự cấp nguồn (Chương 5) | 12,2         | 78,5         | Tự sinh từ   |
|                             |              |              | rung chấn    |
| MRF tự kích hoạt hành trình | 10,2         | 96,4         | Nam châm     |
| (Chương 5)                  |              |              | vĩnh cửu     |
+-----------------------------+--------------+--------------+--------------+

Chương 6: Kết luận và hướng phát triển

Chương 6 tổng kết các kết quả đạt được về mặt lý thuyết, tính toán mô phỏng và đo đạc thực nghiệm; đồng thời chỉ rõ các điểm tồn tại kỹ thuật và định hình các bước nghiên cứu hoàn thiện tiếp theo.

Kết quả và những đóng góp mới

Các đóng góp mới về mặt khoa học và kỹ thuật

Căn cứ nội dung tự công bố trong luận án, các đóng góp mới bao gồm:

  1. Thiết kế và chế tạo các cơ cấu giảm chấn kiểu trượt sử dụng vật liệu thông minh (SMA và MRF) với dải lực và kích thước hình học tương thích hoàn toàn với hệ thống treo của máy giặt cửa trước.
  2. Xây dựng mô hình động lực học tham số mới dựa trên biến thể của Magic Formula kết hợp hệ số nhân trễ, cho phép mô tả chính xác hình dạng đường cong trễ lực - vận tốc phi tuyến và tính bất đối xứng của giảm chấn mà không đòi hỏi giải hệ phương trình vi phân phức tạp.
  3. Thiết kế hệ thống điều khiển bán chủ động tích hợp cảm biến hành trình bên trong giảm chấn, ứng dụng bộ bù sớm pha kết hợp Sky-hook với chi phí phần cứng thấp, hoạt động ổn định trong môi trường rung động liên tục.
  4. Phát triển cấu hình giảm chấn MRF tự cấp năng lượng thông qua bộ thu hoạch năng lượng điện từ tích hợp, tự động điều biến độ cứng và hệ số cản theo cường độ rung động mà không cần cảm biến, mạch xử lý hay nguồn cấp điện độc lập.
  5. Phát triển cơ cấu giảm chấn MRF tự kích hoạt bằng hành trình sử dụng hệ nam châm vĩnh cửu phân bố hình học, cho phép thay đổi lực cản phụ thuộc chuyển vị: lực cản nhỏ ở biên độ dao động bé và lực cản lớn ở biên độ dao động rộng, giải quyết triệt để mâu thuẫn giữa cách ly rung chấn tần số cao và triệt tiêu cộng hưởng tần số thấp.
+--------------------------------------------------------------------------+
| Bảng đối sánh gia tốc rung động thực nghiệm trên máy giặt Samsung        |
+-----------------------------+--------------------+-----------------------+
| Cấu hình thử nghiệm         | Gia tốc tại vùng   | Gia tốc tại vùng      |
|                             | cộng hưởng (m/s2)  | vắt cao tốc (m/s2)    |
+-----------------------------+--------------------+-----------------------+
| Giảm chấn bị động gốc       | 4,12               | 2,85                  |
| Giảm chấn SMA               | 2,45               | 2,10                  |
| Giảm chấn MRF điều khiển    | 1,90               | 1,76                  |
| Giảm chấn MRF tự cấp nguồn  | 2,28               | 1,84                  |
| Giảm chấn MRF tự kích hoạt  | 2,05               | 1,78                  |
| hành trình                  |                    |                       |
+-----------------------------+--------------------+-----------------------+

Kiến nghị và giải pháp đề xuất

  • Đề xuất thay thế hệ thống giảm chấn ma sát thụ động trong máy giặt cửa trước thương phẩm bằng cơ cấu giảm chấn MRF tự kích hoạt bằng hành trình. Giải pháp này đạt hiệu quả triệt tiêu rung chấn tương đương hệ điều khiển chủ động nhưng không làm tăng chi phí mạch điều khiển và bảo đảm độ tin cậy vận hành lâu dài.
  • Ứng dụng mô hình trễ Magic Formula cải tiến vào các bài toán nhận dạng hệ thống và thiết kế bộ quan sát trạng thái cho các cơ cấu chấp hành thông minh.

Hạn chế và hướng nghiên cứu tiếp

Các hạn chế được ghi nhận

  • Giảm chấn hợp kim nhớ hình SMA có quán tính nhiệt lớn: quá trình làm nguội tự nhiên diễn ra chậm khiến tần số đáp ứng thay đổi lực cản không theo kịp các biến động tải trọng nhanh.
  • Giảm chấn MRF điều khiển chủ động trong nghiên cứu vẫn dựa trên việc giao tiếp và thu thập dữ liệu thông qua máy tính và cạc DAQ rời, chưa được thu nhỏ thành vi mạch nhúng tích hợp trực tiếp trên bo mạch máy giặt.
  • Nghiên cứu chỉ tập trung khảo sát mô hình trạng thái dừng và kích thích dao động điều hòa ổn định, chưa mô hình hóa chi tiết trạng thái quá độ ngẫu nhiên khi quần áo bị xô dồn đột ngột tạo tải trọng va đập lớn.

Hướng nghiên cứu tiếp

  1. Thiết kế bổ sung hệ thống làm mát cưỡng bức hoặc sử dụng vật liệu SMA màng mỏng/dây bó mảnh để rút ngắn chu kỳ nhiệt, nâng cao tần số đáp ứng của giảm chấn SMA.
  2. Thiết kế và chế tạo vi điều khiển nhúng chuyên dụng gắn liền thân giảm chấn MRF để hoàn thiện khả năng thương mại hóa.
  3. Nghiên cứu độ bền mỏi, hiện tượng lắng đọng của các hạt từ tính trong MRF và độ bền mài mòn của các phốt cao su O-ring làm kín trong điều kiện làm việc liên tục nhiều năm.
  4. Mở rộng ứng dụng của cơ cấu giảm chấn MRF tự kích hoạt và tự cấp năng lượng sang các hệ thống giảm chấn của xe hai bánh, hệ thống treo ô tô, ghế ngồi xe tải và cơ cấu giảm chấn công trình.

Giá trị tham khảo

Luận án cung cấp hệ thống dữ liệu thực nghiệm và giải pháp thiết kế cơ điện tử có giá trị ứng dụng rõ ràng:

  • Đối với nghiên cứu sinh và học viên sau đại học ngành Cơ kỹ thuật, Cơ điện tử và Động lực học công trình: Là tài liệu tham khảo chi tiết về phương pháp tính toán mạch từ phần tử hữu hạn (FEM), kỹ thuật tối ưu hóa kết cấu cơ từ và phương pháp xây dựng mô hình trễ tham số có độ chính xác cao.
  • Đối với giảng viên và nhà nghiên cứu chuyên ngành vật liệu thông minh: Cung cấp quy trình kiểm tra thực nghiệm và bộ thông số đặc tính lưu biến của MRF cũng như đặc tính cơ nhiệt của hợp kim NiTi khi chịu tải trọng động lực học tuần hoàn.
  • Đối với các kỹ sư nghiên cứu và phát triển (R&D) tại các doanh nghiệp sản xuất thiết bị gia dụng và công nghiệp ôtô: Cung cấp hai giải pháp thiết kế thực tế (giảm chấn tự cấp năng lượng và giảm chấn tự kích hoạt hành trình) giúp giải quyết triệt để bài toán rung chấn với chi phí sản xuất thấp, không đòi hỏi thay đổi kiến trúc điện tử của sản phẩm thương mại.

Câu hỏi thường gặp

1. Tại sao giảm chấn MRF kiểu trượt (shear-mode) lại phù hợp cho máy giặt cửa trước hơn kiểu dòng chảy (flow-mode)?

Kiểu dòng chảy buộc lưu chất phải ép qua các lỗ tiết lưu hoặc khe hở van hẹp, dẫn đến lực cản ma sát thủy lực ở trạng thái không tải rất lớn (thường từ 25 N đến 50 N theo các nghiên cứu của Aydar hay Nguyen). Ở máy giặt cửa trước, yêu cầu kỹ thuật đòi hỏi lực cản ở tần số cao phải nhỏ hơn 15 N để tránh truyền rung chấn sang khung máy. Giảm chấn kiểu trượt cho phép trục chuyển động trượt song song với bề mặt lưu chất trong khe hở rộng hơn, giúp giữ lực không tải ở mức chỉ từ 10 N đến 12 N, thỏa mãn điều kiện cách ly rung động ở dải vận tốc vắt cao (>900 vòng/phút).

2. Mô hình trễ đề xuất của luận án có ưu điểm gì so với mô hình Spencer kinh điển?

Mô hình Spencer bao gồm 2 phương trình vi phân phi tuyến cùng 12 tham số cần nhận dạng, gây khó khăn cho việc tính toán điều khiển thời gian thực và nghịch đảo mô hình. Ngoài ra, các tham số của Spencer biến động khi biên độ và tần số kích thích thay đổi. Mô hình đề xuất của tác giả dựa trên dạng hàm đại số của Magic Formula kết hợp hàm arctan và tham số độ sắc $H$, không sử dụng phương trình vi phân, mô tả chính xác cả hai nhánh trễ bất đối xứng và góc chuyển trạng thái, giảm sai số chuẩn hóa $E_t$ từ 4,85% xuống 2,14% ở điều kiện kích thích 2 Hz.

3. Nguyên lý tự cấp năng lượng của giảm chấn MRF trong Chương 5 vận hành như thế nào?

Giảm chấn tích hợp cụm thu hoạch năng lượng điện từ (EH) gồm chuỗi nam châm vĩnh cửu và các cuộn dây cảm ứng. Chuyển động rung lắc của lồng giặt làm trục mang cuộn cảm di trượt cắt qua các đường sức từ của nam châm vĩnh cửu, sinh ra dòng điện cảm ứng theo định luật Faraday. Dòng điện này được cấp trực tiếp vào cuộn dây kích từ của bộ phận MRF mà không cần nguồn ngoài. Dao động càng mạnh, vận tốc trượt càng cao, dòng điện sinh ra càng lớn làm tăng tức thời độ nhớt và lực cản của chất lỏng để dập tắt rung chấn.

4. Cơ cấu giảm chấn tự kích hoạt bằng hành trình giải quyết mâu thuẫn giữa tần số thấp và tần số cao ra sao?

Cơ cấu sử dụng nam châm vĩnh cửu bố trí tại vùng giới hạn hành trình. Khi máy quay ở tốc độ cao (tần số cao), biên độ lắc của lồng giặt rất nhỏ (dưới 5 mm), trục giảm chấn chỉ dao động quanh vị trí trung hòa không có từ trường, sinh ra lực cản tối thiểu (xấp xỉ 10 N) giúp cách ly rung động truyền sang khung. Khi máy giặt đi qua vùng cộng hưởng (tần số thấp), biên độ lắc tăng vọt vượt quá 15 mm, trục giảm chấn di chuyển đưa lưu chất vào vùng tập trung từ trường của nam châm vĩnh cửu, lực cản lập tức tăng vọt lên trên 95 N để khống chế biên độ cộng hưởng mà không cần bất kỳ cảm biến hay mạch điều khiển nào.

Kết luận

Luận án tiến sĩ của tác giả Bùi Quốc Duy đã giải quyết thành công bài toán kiểm soát rung chấn của máy giặt cửa trước thông qua việc nghiên cứu, mô hình hóa và chế tạo các hệ thống giảm chấn sử dụng hợp kim nhớ hình SMA và lưu chất từ biến MRF. Công trình đóng góp một mô hình động lực học tham số chính xác mô tả hiện tượng trễ phi tuyến, đồng thời đưa ra hai thiết kế giảm chấn MRF tự thích ứng có khả năng tự cấp năng lượng và tự kích hoạt theo hành trình chuyển vị. Toàn bộ các phát hiện lý thuyết và thiết kế cơ cấu đều được xác thực thông qua mô phỏng số và thực nghiệm trên máy giặt mẫu thương phẩm, mang lại giải pháp kỹ thuật khả thi cho ngành cơ khí chế tạo và thiết bị gia dụng.
