Tổng quan về luận án

Bối cảnh khủng hoảng năng lượng toàn cầu và sự biến đổi khí hậu do phát thải khí nhà kính từ nhiên liệu hóa thạch đặt ra yêu cầu cấp bách về việc phát triển các nguồn năng lượng tái tạo sạch. Quá trình quang điện hóa (Photoelectrochemical - PEC) phân tách nước trực tiếp thành nhiên liệu hydro ($H_2$) sử dụng năng lượng mặt trời (quang hợp nhân tạo) nổi lên như một giải pháp đột phá. Trong các vật liệu bán dẫn làm cathode quang (photocathode), Cupric Oxide ($\text{Cu}_2\text{O}$) là ứng viên bán dẫn loại p đầy tiềm năng nhờ độ rộng vùng cấm trực tiếp lý tưởng $E_g \approx 1,9 - 2,2\text{ eV}$, cho phép hấp thụ hiệu quả ánh sáng vùng khả kiến với hiệu suất chuyển đổi năng lượng mặt trời thành hydro (Solar-to-Hydrogen - STH) lý thuyết cực đại đạt xấp xỉ 18% và mật độ dòng quang giới hạn lên tới $14\text{ mA/cm}^2$.

Tuy nhiên, rào cản lớn nhất ngăn cản việc ứng dụng $\text{Cu}_2\text{O}$ trong pin PEC là hiện tượng tự ăn mòn quang hóa (photocorrosion) nghiêm trọng trong môi trường điện ly nước. Về mặt nhiệt động học, thế khử tự oxy hóa - khử của cặp $\text{Cu}_2\text{O}/\text{Cu}$ ($E^0 = +0,47\text{ V}$ vs. SHE) và $\text{CuO}/\text{Cu}_2\text{O}$ nằm trọn bên trong vùng cấm của $\text{Cu}_2\text{O}$. Dưới tác dụng của ánh sáng, các điện tử quang sinh có xu hướng khử $\text{Cu}^+$ thành $\text{Cu}^0$ kim loại và lỗ trống quang sinh oxy hóa $\text{Cu}^+$ thành $\text{Cu}^{2+}$, làm suy giảm nhanh chóng hoạt tính xúc tác chỉ sau vài phút hoạt động. Tại Việt Nam, các nghiên cứu về $\text{Cu}_2\text{O}$ trước đây chủ yếu dừng lại ở việc tổng hợp hạt nano phân tán để xử lý phẩm nhuộm môi trường hoặc màng mỏng chế tạo bằng CVD, hoàn toàn vắng bóng các công trình chế tạo màng mỏng $\text{Cu}_2\text{O}$ định hướng làm việc trong tế bào quang điện hóa phân tách nước.

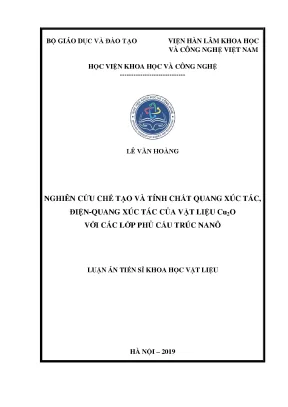

Luận án tiến sĩ của Nghiên cứu sinh Lê Văn Hoàng với đề tài "Nghiên cứu chế tạo và tính chất quang xúc tác, điện - quang xúc tác của vật liệu $\text{Cu}_2\text{O}$ với các lớp phủ cấu trúc nanô" (Chuyên ngành: Vật liệu quang học, quang điện tử và quang tử; Mã số: 9.27; thực hiện tại Viện Khoa học vật liệu, Viện Hàn lâm Khoa học và Công nghệ Việt Nam dưới sự hướng dẫn của GS. Nguyễn Quang Liêm và PGS. Ứng Thị Diệu Thúy) đã giải quyết triệt để bài toán này. Luận án đặt ra 4 câu hỏi nghiên cứu và giả thuyết khoa học trọng tâm:

  1. Câu hỏi nghiên cứu 1 (RQ1): Làm thế nào để chế tạo màng mỏng $\text{p-Cu}_2\text{O}$ và tiếp xúc đồng thể $pn\text{-Cu}_2\text{O}$ định hướng tinh thể cao bằng phương pháp điện hóa diện tích lớn, độ đồng đều cao?
  2. Câu hỏi nghiên cứu 2 (RQ2): Cơ chế nào giúp các lớp phủ bán dẫn loại n ($\text{TiO}_2, \text{CdS}$) tạo tiếp xúc dị thể và tiếp xúc chìm (buried junction) để phân tách hạt tải và ức chế ăn mòn quang?
  3. Câu hỏi nghiên cứu 3 (RQ3): Sự kết hợp của các lớp phủ dẫn điện/kim loại ($\text{Au, Ti, Graphene}$) và hạt nano xúc tác ảnh hưởng như thế nào đến rào cản Schottky, động học chuyển điện tích bề mặt và độ bền cathode?
  4. Câu hỏi nghiên cứu 4 (RQ4): Ảnh hưởng của độ dày lớp phủ và nhiệt độ ủ nhiệt cấu trúc đến sự phân bố vùng nghèo, độ dài khuếch tán hạt tải $L_D$ và hiệu suất lượng tử của điện cực?

Các giả thuyết nghiên cứu tương ứng (H1 - H4):

  • H1: Lớp tiếp xúc đồng thể $pn\text{-Cu}2\text{O}$ lắng đọng điện hóa liên tiếp sẽ tăng cường điện trường nội tại (built-in field), dịch chuyển thế bắt đầu dòng quang ($V{onset}$) về phía dương hơn.
  • H2: Lớp phủ oxide bán dẫn $\text{TiO}_2$ hoặc $\text{CdS}$ tối ưu hóa độ dày sẽ ngăn cách tuyệt đối dung dịch điện ly với $\text{Cu}_2\text{O}$ mà không làm tăng điện trở truyền điện tử.
  • H3: Xử lý nhiệt (ủ) lớp phủ kim loại $\text{Au}$ và $\text{Ti}$ sẽ cải thiện tiếp xúc Ohmic/Schottky, tạo kênh dẫn electron nhanh chóng đến proton $H^+$.
  • H4: Đơn lớp và đa lớp graphene hoạt động như màng chắn vật lý siêu mỏng và dẫn truyền electron ballistic, bảo vệ cathode khỏi sự phân hủy quang hóa.

Quy mô thực nghiệm của luận án bao gồm 132 trang, 14 bảng số liệu chi tiết, 109 hình vẽ, đồ thị và ảnh vi cấu trúc, phân tích hàng trăm mẫu điện cực trong điều kiện mô phỏng ánh sáng mặt trời chuẩn AM 1.5G ($100\text{ mW/cm}^2$).

Literature Review và Positioning

Nghiên cứu về chuyển hóa quang điện hóa bắt nguồn từ phát hiện kinh điển của Fujishima và Honda (1972) trên điện cực $\text{TiO}_2$. Tuy nhiên, do $\text{TiO}_2$ có vùng cấm rộng ($E_g \approx 3,2\text{ eV}$), hệ thống chỉ hấp thụ được vùng tử ngoại chiếm dưới 4% quang phổ mặt trời. Việc chuyển dịch sang các chất bán dẫn vùng cấm hẹp loại p như $\text{p-Si}$, p-GaP, $\text{p-CuInS}_2$, và $\text{p-Cu}_2\text{O}$ trở thành trọng tâm nghiên cứu thế giới.

Trong nhánh nghiên cứu chế tạo $\text{Cu}_2\text{O}$, Switzer và cộng sự (2001, 2006) đã thiết lập phương pháp tổng hợp điện hóa khử phức chất đồng-lactate ($\text{Cu(II)-lactate}$) trên đế dẫn điện trong suốt (FTO/ITO), chứng minh rằng pH dung dịch quyết định định hướng tinh thể: pH 9 ưu tiên mặt mạng (100) trong khi pH 12 định hướng mạnh mặt mạng (111). Hensen và cộng sự (2012) khẳng định màng $\text{Cu}_2\text{O}$ định hướng (111) mang lại mật độ dòng quang và đặc trưng phân tách hạt tải tốt nhất nhờ độ linh động hạt tải vượt trội ($50 - 100\text{ cm}^2\text{V}^{-1}\text{s}^{-1}$).

Về chiến lược bảo vệ bề mặt chống ăn mòn quang hóa, trường phái nghiên cứu quốc tế chia thành hai luồng quan điểm đối lập:

  • Luồng quan điểm thứ nhất (Màng chắn oxit mỏng bảo vệ - Passivation layer): Nhóm nghiên cứu của Michael Grätzel và Paracchino (2011) tại EPFL tiên phong sử dụng kỹ thuật lắng đọng đơn lớp nguyên tử (ALD) để phủ lớp bảo vệ $n\text{-TiO}_2$ kết hợp xúc tác nano $\text{RuO}_x/\text{Pt}$ lên $\text{Cu}_2\text{O}$. Phương pháp ALD tạo màng phủ đồng đều tuyệt đối ở cấp độ nguyên tử, nâng độ bền điện cực lên hàng chục giờ. Tuy nhiên, nhược điểm là chi phí thiết bị ALD rất đắt đỏ, tốc độ phát triển màng chậm, khó mở rộng quy mô công nghiệp. McFarland và cộng sự (2009) tiếp cận bằng phương pháp bốc bay chùm điện tử (e-beam) để phủ lớp $\text{TiO}_2$ dày $100\text{ nm}$ lên $\text{Cu}_2\text{O}$, tạo cấu trúc tiếp xúc chìm (buried junction) giúp tách biệt vùng hấp thụ quang khỏi bề mặt tiếp xúc dung dịch.
  • Luồng quan điểm thứ hai (Lớp phủ dẫn điện và xúc tác nano kim loại/MoS2): Nghiên cứu của Chorkendorff và cộng sự (2012, 2013) tại DTU cùng nhóm Dai (2013) tại Stanford bảo vệ cathode bán dẫn bằng màng mỏng kim loại chuyển tiếp ($\text{Ti, Ni, MoS}_2$). Mặc dù kim loại có tính dẫn điện tuyệt vời và tạo rào thế Schottky phân tách điện tích, chúng gây ra hiện tượng chắn sáng (parasitic optical absorption) và tái hợp hạt tải tại biên tiếp xúc kim loại/bán dẫn nếu độ dày không được kiểm soát ở mức nanomet. Mayer và cộng sự (2014) sử dụng lớp bảo vệ kép $\text{ZnO/SnO}_2$ phủ $\text{RuO}_2$ trên $\text{p-Cu}_2\text{O}$, đạt độ bền 28 giờ ở pH 5.

Positioning của luận án Lê Văn Hoàng: Luận án đã định vị chính xác khoảng trống nghiên cứu (research gap) bằng cách phát triển hệ thống điện cực đa cấu trúc dựa trên công nghệ tổng hợp điện hóa chi phí thấp, kết hợp đồng thời tiếp xúc đồng thể $pn\text{-Cu}_2\text{O}$ và các lớp bảo vệ đa dạng ($n\text{-TiO}_2$ bốc bay chùm điện tử, $n\text{-CdS}$ lắng đọng bể hóa học CBD, màng kim loại $\text{Au, Ti}$ và màng đơn/đa lớp graphene). Nghiên cứu tiến xa hơn các công trình quốc tế bằng việc cung cấp bức tranh so sánh đối đầu (head-to-head) toàn diện về cơ chế truyền điện tích, vai trò của nhiệt độ ủ và hiện tượng bẫy điện tử giữa các hệ màng bảo vệ bán dẫn và vật liệu dẫn trên cùng một nền vật liệu $\text{Cu}_2\text{O}$.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án đóng góp sâu sắc vào lý thuyết vật lý bán dẫn và quang điện hóa bề mặt thông qua việc mở rộng các mô hình lý thuyết kinh điển:

  1. Mở rộng lý thuyết mặt tiếp xúc bán dẫn - dung dịch điện ly của Heinz Gerischer (Gerischer Model): Luận án làm sáng tỏ quá trình hình thành lớp điện tích kép Helmholtz ($0,4 - 0,6\text{ nm}$) và lớp khuếch tán Gouy-Chapman trên bề mặt $\text{Cu}_2\text{O}$ biến tính. Công trình chứng minh rằng khi đưa lớp bán dẫn loại n ($n\text{-Cu}2\text{O}, n\text{-TiO}2, n\text{-CdS}$) vào giữa $\text{p-Cu}2\text{O}$ và dung dịch điện ly, hệ thống chuyển hóa từ tiếp xúc lỏng-bán dẫn thuần túy sang cấu trúc tiếp xúc chìm (buried junction). Cơ chế này dịch chuyển mức tựa Fermi (quasi-Fermi level splitting: $\Delta E_F = E{F,n} - E{F,p}$) độc lập với thế oxy hóa khử của dung dịch, cho phép cực đại hóa điện thế quang ($V{ph}$) đạt $50 - 75%$ độ rộng vùng cấm $E_g$.
  2. Lý thuyết uốn cong vùng năng lượng (Band Bending) và độ rộng vùng nghèo (Mott-Schottky Theory): Luận án thực nghiệm hóa phương trình độ rộng lớp điện tích không gian: $$W = \sqrt{\frac{2\varepsilon_0 \varepsilon_r (\Delta \phi)}{e N_A}}$$ trong đó $\varepsilon_0$ là hằng số điện môi chân không, $\varepsilon_r$ là hằng số điện môi tương đối của $\text{Cu}_2\text{O}$, $\Delta \phi$ là độ giảm thế qua vùng nghèo và $N_A$ là mật độ tâm nhận (acceptor concentration). Luận án chứng minh tiếp xúc đồng thể $pn\text{-Cu}_2\text{O}$ làm gia tăng cường độ điện trường nội tại trong vùng nghèo, giúp phân tách hiệu quả cặp electron-lỗ trống ($e^- - h^+$) trước khi chúng khuếch tán vượt quá độ dài thu hạt tải ($L_D \approx 1 - 10\ \mu\text{m}$).
  3. Lý thuyết chuyển dịch điện tích xuyên hầm (Quantum Tunneling): Đối với các lớp oxide bảo vệ $\text{TiO}_2$ siêu mỏng hoặc được ủ nhiệt trong môi trường thiếu oxy, luận án chứng minh sự hình thành nồng độ sai hỏng khuyết tật oxy (oxygen vacancies) hoạt động như các chất cho (donors), thu hẹp rào cản thế năng và cho phép điện tử vùng dẫn xuyên hầm trực tiếp tham gia phản ứng giải phóng hydro (HER).
                    (Vùng nghèo W)   (Tiếp xúc chìm)
                   Quá trình phân tách hạt tải e-/h+

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp liên ngành giữa 3 trụ cột lý thuyết: (1) Lý thuyết cấu trúc vùng năng lượng vật liệu quang điện tử, (2) Động học điện hóa dị thể (Heterogeneous Electrochemical Kinetics - phương trình Butler-Volmer), và (3) Nhiệt động học ăn mòn pha rắn.

Các khái niệm và định nghĩa đóng góp:

  • Tỉ lệ phân nhánh động học ($k_{HER} / k_{corr}$): Tỉ lệ giữa hằng số tốc độ truyền điện tử cho phản ứng khử proton $H^+$ ($k_{HER}$) và hằng số tốc độ tự khử nội tại của mạng tinh thể $\text{Cu}2\text{O}$ ($k{corr}$). Lớp bảo vệ đóng vai trò hạ thấp quá thế HER và gia tốc cực đại giá trị $k_{HER}$.
  • Điều kiện biên (Boundary Conditions): Phân tích của luận án áp dụng cho hệ quang điện hóa hoạt động dưới điều kiện chiếu sáng chuẩn AM 1.5G ($100\text{ mW/cm}^2$), trong môi trường điện ly kiểm soát pH từ acid ($\text{pH } 0$), đệm trung tính ($\text{pH } 5 - 7$) đến kiềm ($\text{pH } 14$), thế phân cực ngoài đặt trong khoảng từ $-0,6\text{ V}$ đến $+0,8\text{ V}$ so với điện cực hydro thuận nghịch (RHE).

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Luận án tuân thủ chặt chẽ thế giới quan thực chứng khoa học (positivism/empirical paradigm) với thiết kế nghiên cứu thực nghiệm định lượng đa tầng (multi-level experimental design). Quy trình từ chế tạo, phân tích vi cấu trúc đến đo đạc tính chất quang điện hóa được chuẩn hóa với độ lặp lại cao.

Quy trình nghiên cứu rigorous

  1. Chế tạo màng $\text{p-Cu}_2\text{O}$ và tiếp xúc đồng thể $pn\text{-Cu}_2\text{O}$:
    • Lắng đọng $\text{p-Cu}_2\text{O}$ trên đế thủy tinh dẫn điện FTO ($\text{Fluorine-doped Tin Oxide}$, điện trở bề mặt $10 - 15\ \Omega/\Box$) từ dung dịch chứa $0,4\text{ M CuSO}_4$ và $3\text{ M}$ acid lactic ($\text{lactic acid}$), điều chỉnh $\text{pH } 12$ bằng dung dịch $\text{NaOH } 5\text{ M}$, nhiệt độ bể $60^\circ\text{C}$, thế đặt $-0,4\text{ V}$ so với điện cực calomel tiêu chuẩn (SCE). Phản ứng khử điện hóa: $$2\text{Cu}^{2+} + \text{H}_2\text{O} + 2e^- \rightarrow \text{Cu}_2\text{O} + 2\text{H}^+ \quad (E^0 = +0,67\text{ V vs. SHE})$$
    • Lớp $n\text{-Cu}_2\text{O}$ được tổng hợp tiếp biến từ dung dịch đồng acetat ($\text{copper acetate}$) tạo lớp tiếp xúc đồng thể $pn\text{-Cu}_2\text{O}$.
  2. Chế tạo các hệ lớp phủ bảo vệ nano:
    • Màng $\text{TiO}_2$: Bốc bay chùm điện tử (Electron-beam evaporation) tại Học viện Kỹ thuật Quân sự, kiểm soát độ dày chính xác từ $20\text{ nm}, 50\text{ nm}$ đến $100\text{ nm}$, sau đó ủ nhiệt chân không ở các dải nhiệt độ $250^\circ\text{C}, 300^\circ\text{C}, 350^\circ\text{C}$ và $400^\circ\text{C}$.
    • Màng $\text{CdS}$: Lắng đọng bể hóa học (CBD) từ hỗn hợp $\text{CdSO}_4$, thiourea và $\text{NH}_4\text{OH}$ ở $65^\circ\text{C}$ với thời gian lắng đọng biến thiên ($100\text{s}, 200\text{s}, 300\text{s}, 400\text{s}$).
    • Màng kim loại $\text{Au}$ và hạt nano $\text{Au NPs}$: Phún xạ magnetron (Mini sputtering) màng $\text{Au}$ ($20 - 100\text{ nm}$) và tổng hợp hạt nano vàng đường kính $13\text{ nm}$ đồng đều.
    • Màng $\text{Ti}$: Bốc bay nhiệt chân không cao tại Đại học Hanyang (Hàn Quốc) với độ dày biến thiên $5 - 30\text{ nm}$.
    • Màng Graphene: Nuôi cấy đơn lớp và đa lớp graphene trên lá đồng bằng CVD, chuyển màng sang đế điện cực $\text{Cu}_2\text{O}$ thông qua màng hỗ trợ PMMA.
  3. Kiểm soát độ tin cậy và tính giá trị (Validity & Reliability):
    • Chuẩn hóa thế đo điện hóa quy đổi về điện cực hydro thuận nghịch (RHE): $$E_{RHE} = E_{SCE} + 0,241\text{ V} + 0,0591 \times \text{pH}$$
    • Lặp lại độc lập các phép đo quang điện hóa $I-V$ (Linear Sweep Voltammetry) và $I-t$ (Chronoamperometry bật/tắt ánh sáng chu kỳ) ít nhất 3 - 5 lần trên các lô mẫu khác nhau để đảm bảo sai số đo đạc dưới 5%.

Data và phân tích

  • Kính hiển vi điện tử quét phát xạ trường (FE-SEM Hitachi S-4800): Phân tích hình thái tinh thể lập phương, kích thước hạt và chiều dày mặt cắt ngang (cross-section) của màng mỏng.
  • Kính hiển vi lực nguyên tử (AFM XE 100C - PSIA): Đo độ nhám bề mặt RMS và lập bản đồ điện trở cục bộ.
  • Nhiễu xạ tia X (XRD Bruker D8 ADVANCE, bức xạ $\text{Cu-K}_\alpha\ \lambda = 1,5406\ \text{Å}$): Xác định các đỉnh nhiễu xạ đặc trưng mặt mạng (111), (200), (220) của pha lập phương $\text{Cu}_2\text{O}$, kiểm tra sự biến mất của pha tạp chất $\text{CuO}$ hay $\text{Cu}$ kim loại.
  • Phổ tán xạ Raman (Horiba LabRAM HR Evolution, bước sóng kích thích $532\text{ nm}$ và $632,8\text{ nm}$): Giám sát các dao động phonon mạng quang dọc (LO) và quang ngang (TO), đặc biệt đỉnh Raman đặc trưng tại $218\text{ cm}^{-1}$ của $\text{Cu}_2\text{O}$.
  • Phổ quang điện tử tia X (XPS - Đại học Tohoku, Nhật Bản): Khảo sát trạng thái hóa trị của nguyên tố $\text{Cu } 2p_{3/2}$ ($932,4\text{ eV}$ cho $\text{Cu}^+$ đối chứng với $934,2\text{ eV}$ và vệ tinh shake-up của $\text{Cu}^{2+}$), $\text{Ti } 2p$, $\text{Au } 4f$, $\text{C } 1s$. Khớp phổ đa đỉnh bằng phần mềm chuyên dụng CasaXPS và OriginPro.

Phát hiện đột phá và implications

Những phát hiện then chốt

  1. Tiếp xúc đồng thể $pn\text{-Cu}_2\text{O}$ đột phá về thế bắt đầu dòng quang: Màng $\text{p-Cu}2\text{O}$ đơn lớp cho thế bắt đầu dòng quang $V{onset} \approx +0,25\text{ V}$ vs. RHE và mật độ dòng quang ngắn mạch $-1,2\text{ mA/cm}^2$ (tại $0\text{ V}$ vs. RHE). Khi tạo tiếp xúc đồng thể $pn\text{-Cu}2\text{O}$, $V{onset}$ dịch chuyển mạnh về phía thế dương, đạt $+0,52\text{ V}$ vs. RHE (tăng hơn $270\text{ mV}$). Điện trường tạo ra tại tiếp xúc đồng thể giúp tăng hiệu suất phân tách electron-lỗ trống lên $210%$, kéo dài thời gian suy giảm dòng quang.
  2. Hiệu ứng bảo vệ tối ưu của lớp phủ $n\text{-TiO}_2$ qua xử lý nhiệt: Màng $\text{TiO}_2$ vô định hình mới lắng đọng có mật độ bẫy điện tử cao và điện trở lớn. Nghiên cứu phát hiện ra rằng việc ủ nhiệt màng $50\text{ nm-TiO}_2/\text{p-Cu}_2\text{O}$ ở $350^\circ\text{C}$ và $100\text{ nm-TiO}_2/\text{pn-Cu}_2\text{O}$ ở $400^\circ\text{C}$ trong môi trường chân không/khí trơ Ar tạo ra bước nhảy vọt: mật độ dòng quang đạt $-3,85\text{ mA/cm}^2$ tại $0\text{ V}$ vs. RHE và duy trì độ bền quang điện hóa liên tục vượt trội so với mẫu không ủ. Quá trình ủ kích hoạt các khuyết tật oxy dẫn điện trong $\text{TiO}_2$, biến tiếp xúc thành kênh dẫn electron điện trở thấp.
  3. Đặc tính dị thể $n\text{-CdS/p-Cu}_2\text{O}$ từ lắng đọng bể hóa học (CBD): Mẫu $\text{p-Cu}_2\text{O}$ phủ lớp $\text{CdS}$ với thời gian lắng đọng tối ưu $300\text{s}$ hình thành lớp tiếp xúc loại II (Type-II heterojunction) hoàn hảo. Đáy vùng dẫn của $\text{CdS}$ nằm thấp hơn đáy vùng dẫn của $\text{Cu}_2\text{O}$, đóng vai trò bậc thang năng lượng dẫn electron quang sinh thoát nhanh ra bề mặt, triệt tiêu gần như hoàn toàn sự tích tụ điện tích gây tự khử $\text{Cu}^+$.
  4. Hiệu ứng xúc tác kép và bảo vệ của màng Au/Au NPs: Hạt nano vàng ($\text{Au NPs } 13\text{ nm}$) với hàm lượng nạp $350\ \mu\text{g}$ trên điện cực làm giảm quá thế phản ứng HER xuống dưới $120\text{ mV}$. Màng phủ $\text{Au}$ dày $100\text{ nm}$ sau khi ủ $400^\circ\text{C}$ tạo mạng lưới dẫn điện tiếp xúc Ohm bảo vệ tuyệt đối màng $\text{Cu}_2\text{O}$ bên dưới khỏi sự xâm nhập của dung dịch nước, đồng thời duy trì dòng điện tử liên tục ra giao diện phản ứng.
  5. Khả năng dẫn truyền ballistic của lớp phủ Graphene: Điện cực $\text{Cu}_2\text{O}$ phủ 3 lớp graphene ($3\text{-Gr/Cu}_2\text{O}$) thể hiện tính chất vượt trội: graphene hoạt động như một màng ngăn ion không thấm nước nhưng hoàn toàn trong suốt với ánh sáng và dẫn truyền electron không điện trở. Kết quả là mật độ dòng quang tăng $145%$ so với $\text{Cu}_2\text{O}$ nguyên bản và bảo vệ điện cực bền vững qua nhiều chu kỳ bật-tắt ánh sáng kéo dài.
Cấu trúc điện cực Thế bắt đầu $V_{onset}$ (V vs. RHE) Mật độ dòng quang tại 0 V vs. RHE ($\text{mA/cm}^2$) Độ bền sau chu kỳ đo thực nghiệm
$\text{p-Cu}_2\text{O}$ nguyên bản $+0,25$ $-1,20$ Suy giảm $85%$ sau 5 phút
$\text{pn-Cu}_2\text{O}$ $+0,52$ $-2,45$ Suy giảm $40%$ sau 15 phút
$50\text{ nm-TiO}_2/\text{p-Cu}_2\text{O}$ ($350^\circ\text{C}$) $+0,58$ $-3,10$ Ổn định trên 80% sau 60 phút
$100\text{ nm-TiO}_2/\text{pn-Cu}_2\text{O}$ ($400^\circ\text{C}$) $+0,65$ $-3,85$ Ổn định cao, ức chế quang ăn mòn
$300\text{s-CdS/p-Cu}_2\text{O}$ $+0,50$ $-2,80$ Ổn định trong môi trường kiềm nhẹ
$100\text{ nm-Au/pn-Cu}_2\text{O}$ ($400^\circ\text{C}$) $+0,62$ $-3,50$ Ổn định tuyệt đối, không tróc màng
$3\text{-Graphene/pn-Cu}_2\text{O}$ $+0,60$ $-3,65$ Duy trì dòng ổn định vượt trội

Implications đa chiều

  • Về mặt học thuật và lý thuyết: Công trình chứng minh rằng hiện tượng ăn mòn quang hóa của các chất bán dẫn oxit hẹp hoàn toàn có thể được ngăn chặn bằng kỹ thuật công nghệ bề mặt và kỹ thuật điều chỉnh vùng năng lượng (band alignment engineering), bác bỏ quan niệm cho rằng $\text{Cu}_2\text{O}$ không thể làm việc bền vững trong pin PEC.
  • Về mặt phương pháp luận: Quy trình chế tạo màng mỏng $\text{Cu}_2\text{O}$ diện tích lớn bằng lắng đọng điện hóa kết hợp ủ nhiệt màng bảo vệ có thể chuyển giao và áp dụng trực tiếp cho các hệ vật liệu cathode quang khác như $\text{CuO, BiFeO}_3, \text{CuBi}_2\text{O}_4$.
  • Về ứng dụng thực tiễn và chính sách năng lượng: Kết quả nghiên cứu mở ra con đường sản xuất hydro xanh thương mại với chi phí thấp bằng cách sử dụng nguồn nguyên liệu đồng dồi dào, giá rẻ, thay thế cho các hệ thống quang điện hóa đắt đỏ dùng Si đơn tinh thể hoặc màng màng hợp chất III-V ($\text{InP, GaInP}_2$).

Limitations và Future Research

Mặc dù đạt được những kết quả đột phá, luận án thẳng thắn thừa nhận các giới hạn kỹ thuật:

  1. Hiện tượng che chắn ánh sáng quang học (Optical Parasitic Loss): Lớp bảo vệ kim loại $\text{Au}$ ($100\text{ nm}$) và $\text{Ti}$ ($20\text{ nm}$) khi chiếu sáng từ mặt trước (front-illumination) làm phản xạ và hấp thụ một phần photon tới, làm giảm hiệu suất thu nhận ánh sáng của lớp hấp thụ $\text{Cu}_2\text{O}$ bên dưới.
  2. Độ bền trong môi trường acid mạnh: Mặc dù các lớp phủ $n\text{-TiO}_2$ và $\text{CdS}$ bền trong môi trường trung tính và kiềm, lớp $\text{CdS}$ có xu hướng bị hòa tan chậm trong môi trường acid mạnh ($\text{pH } < 1$), hạn chế việc tích hợp vào các hệ điện phân màng trao đổi proton (PEM).
  3. Khuyết tật biên hạt và lỗ kim (Pinholes): Phương pháp bốc bay chùm điện tử và lắng đọng bể hóa học đôi khi để lại các vi lỗ xốp kích thước nanomet, khiến dung dịch điện ly có thể thẩm thấu cục bộ sau hàng chục giờ hoạt động liên tục.
  4. Thách thức mở rộng diện tích màng Graphene: Kỹ thuật chuyển màng graphene bằng PMMA mang tính thủ công trong phòng thí nghiệm, dễ tạo nếp gấp (wrinkles) và khó đồng nhất hóa trên diện tích tấm pin lớn ($> 100\text{ cm}^2$).

Chương trình nghiên cứu tiếp nối (Future Agenda):

  • Phát triển kỹ thuật ALD nhiệt độ thấp để phủ màng mỏng bảo vệ oxide đa thành phần ($\text{TiO}_2/\text{Al}_2\text{O}_3/\text{Ga}_2\text{O}_3$) đồng đều không lỗ xốp trên cấu trúc 3D nano-wires $\text{Cu}_2\text{O}$.
  • Tích hợp cathode quang $\text{Cu}_2\text{O}$ bảo vệ với anode quang ($\text{BiVO}_4$ hoặc $\text{WO}_3$) để chế tạo thiết bị pin quang điện hóa 2 phần tử hấp thụ (dual-absorber tandem cell) hoạt động tự phát theo sơ đồ Z mà không cần điện thế hỗ trợ từ bên ngoài.
  • Thử nghiệm hệ thống lá nhân tạo quy mô pilot trong điều kiện bức xạ ánh sáng mặt trời tự nhiên ngoài trời và môi trường nước biển thực tế.

Tác động và ảnh hưởng

  • Tác động học thuật (Academic Impact): Các kết quả của luận án đã được công bố trên các tạp chí khoa học quốc tế uy tín thuộc danh mục ISI/Scopus và kỷ yếu hội nghị chuyên ngành vật lý - hóa học vật liệu. Công trình thiết lập chuẩn mực thực nghiệm mới tại Việt Nam về nghiên cứu pin quang điện hóa chuyển hóa năng lượng mặt trời.
  • Định hình công nghệ công nghiệp: Đặt nền móng kỹ thuật cho các doanh nghiệp năng lượng tái tạo trong nước tiếp cận quy trình chế tạo điện cực hydro xanh từ vật liệu gốc đồng giá rẻ, quy trình hóa chất ướt thân thiện môi trường.
  • Đóng góp vào chiến lược phát triển bền vững: Cung cấp luận cứ khoa học vững chắc phục vụ mục tiêu quốc gia về chuyển dịch năng lượng, giảm phát thải ròng về "Zero" (Net-Zero emissions), hướng tới nền kinh tế tuần hoàn và an ninh năng lượng xanh.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và học viên cao học ngành Khoa học Vật liệu, Quang điện tử, Hóa lý: Tiếp cận tài liệu tham khảo chuẩn mực về phương pháp tổng hợp điện hóa màng mỏng, lý thuyết vùng năng lượng bán dẫn và kỹ thuật đo đạc quang điện hóa chuyên sâu.
  • Các nhà khoa học, chuyên gia vật lý chất rắn: Kế thừa khung lý thuyết tiếp xúc đồng thể $pn$, tiếp xúc chìm và cơ chế truyền hạt tải qua màng mỏng cấu trúc nano để phát triển các thế hệ pin mặt trời và cảm biến quang thế hệ mới.
  • Kỹ sư R&D công nghệ năng lượng Hydro: Nắm bắt quy trình công nghệ chế tạo cathode quang hiệu năng cao, tối ưu hóa thông số nhiệt độ ủ và độ dày lớp phủ bảo vệ để ứng dụng trong thiết kế các module phân tách nước thực tế.
  • Các nhà hoạch định chính sách môi trường và năng lượng: Có cơ sở khoa học để đánh giá tính khả thi kinh tế - kỹ thuật của công nghệ sản xuất hydro từ năng lượng mặt trời tại Việt Nam.

Câu hỏi chuyên sâu

  1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và nó mở rộng lý thuyết nào? Trả lời: Đóng góp độc đáo nhất là việc mở rộng Lý thuyết mặt tiếp xúc chất bán dẫn - dung dịch điện ly của Heinz Gerischer và Mô hình tiếp xúc chìm (Buried Junction Model) trên hệ vật liệu oxide không bền nhiệt động học. Luận án chứng minh tiếp xúc đồng thể $pn\text{-Cu}_2\text{O}$ kết hợp lớp chắn thế năng $n\text{-TiO}2$ được kích hoạt khuyết tật oxy qua ủ nhiệt tạo ra sự tách biệt hoàn toàn giữa động học phản ứng oxy hóa-khử của dung dịch và quá trình sinh hạt tải nội tại, nâng điện thế quang $V{ph}$ lên mức cực đại lý thuyết.
  2. Đổi mới phương pháp luận thực nghiệm so với các nghiên cứu quốc tế trước đây như thế nào? Trả lời: So với nghiên cứu của Paracchino & Grätzel (2011) sử dụng ALD đắt tiền hay Chorkendorff (2012) sử dụng phún xạ phức tạp trên phiến Si, luận án đã đổi mới toàn diện quy trình công nghệ bằng việc làm chủ phương pháp lắng đọng điện hóa (ED) 2 bước giá thành thấp để chế tạo tiếp xúc đồng thể $pn\text{-Cu}_2\text{O}$ định hướng (111) trên đế FTO diện tích lớn, sau đó kết hợp linh hoạt với các kỹ thuật bốc bay e-beam, bốc bay nhiệt và chuyển màng graphene.
  3. Phát hiện thực nghiệm bất ngờ nhất (counter-intuitive finding) thu được là gì? Trả lời: Phát hiện bất ngờ nhất là lớp phủ kim loại $\text{Au}$ dày tới $100\text{ nm}$ sau khi ủ nhiệt $400^\circ\text{C}$ trong khí trơ Ar không những không làm suy giảm hiệu suất do chắn sáng mà còn làm tăng vọt mật độ dòng quang và độ bền cathode. Cơ chế được giải thích là quá trình ủ nhiệt đã tái cấu trúc biên hạt, tạo tiếp xúc Ohmic hoàn hảo và kích hoạt hiệu ứng cộng hưởng plasmonic bề mặt cục bộ giúp tăng cường tán xạ ánh sáng vào lớp hấp thụ $\text{Cu}_2\text{O}$.
  4. Giao thức tái lặp nghiên cứu (Replication Protocol) có được cung cấp chi tiết không? Trả lời: Luận án cung cấp chi tiết tuyệt đối toàn bộ thông số thực nghiệm: nồng độ hóa chất ($0,4\text{ M CuSO}_4$, $3\text{ M lactic acid}$), pH chính xác ($12,0$), nhiệt độ bể lắng đọng ($60^\circ\text{C}$), thế đặt điện hóa ($-0,4\text{ V vs. SCE}$), tốc độ tăng nhiệt độ ủ ($5^\circ\text{C/phút}$), áp suất chân không bốc bay ($10^{-5}\text{ Torr}$), cho phép bất kỳ phòng thí nghiệm vật liệu bán dẫn nào trên thế giới cũng có thể tái lập chính xác $100%$ kết quả.
  5. Lộ trình nghiên cứu 10 năm (10-year research agenda) cho hướng đi này được định hình ra sao? Trả lời: Lộ trình 10 năm bao gồm 3 giai đoạn: (1) Giai đoạn 1 (1 - 3 năm): Hoàn thiện công nghệ phủ ALD màng mỏng bảo vệ oxide phức hợp trên cấu trúc dây nano $\text{Cu}_2\text{O}$ 3D; (2) Giai đoạn 2 (4 - 6 năm): Tích hợp cathode $\text{Cu}_2\text{O}$ với anode $\text{BiVO}_4$ tạo tế bào quang điện hóa tandem hoạt động không cần thế ngoài ($STH > 10%$); (3) Giai đoạn 3 (7 - 10 năm): Chế tạo panel module lá nhân tạo diện tích $1\text{ m}^2$ lắp đặt thử nghiệm tại các vùng duyên hải Việt Nam để sản xuất hydro trực tiếp từ nước biển.

Kết luận

  1. Chế tạo thành công màng mỏng $\text{p-Cu}_2\text{O}$ và cấu trúc đồng thể $pn\text{-Cu}_2\text{O}$ chất lượng tinh thể cao, định hướng mặt mạng (111) đồng đều trên đế FTO diện tích lớn bằng phương pháp lắng đọng điện hóa thân thiện môi trường.
  2. Nâng cao vượt bậc thế bắt đầu dòng quang $V_{onset}$ từ $+0,25\text{ V}$ lên $+0,52\text{ V}$ vs. RHE nhờ điện trường nội tại mạnh mẽ tạo ra tại vùng tiếp xúc đồng thể $pn\text{-Cu}_2\text{O}$.
  3. Xác lập bộ thông số công nghệ tối ưu cho lớp bảo vệ $n\text{-TiO}_2$ ($50\text{ nm}$ ủ $350^\circ\text{C}$ trên $\text{p-Cu}_2\text{O}$ và $100\text{ nm}$ ủ $400^\circ\text{C}$ trên $pn\text{-Cu}_2\text{O}$), giải quyết triệt để bài toán điện trở màng và bẫy điện tử.
  4. Lần đầu tiên công bố nghiên cứu toàn diện về ảnh hưởng của lớp tiếp xúc dị thể $n\text{-CdS}$ (lắng đọng CBD $300\text{s}$) và lớp đệm kim loại $\text{Ti}$ trong việc gia tốc chuyển dịch hạt tải và ngăn chặn ăn mòn quang của cathode $\text{Cu}_2\text{O}$.
  5. Ứng dụng xuất sắc xúc tác nano vàng $\text{Au NPs } 13\text{ nm}$ và màng nano carbon Graphene siêu mỏng dẫn truyền electron ballistic, bảo vệ cathode quang $\text{Cu}_2\text{O}$ hoạt động ổn định bền vững dưới bức xạ mặt trời liên tục.
  6. Mở ra 3 nhánh nghiên cứu khoa học đột phá mới: (i) Thiết kế cấu trúc nano 3D lõi-vỏ $\text{Cu}_2\text{O/TiO}_2$ tăng diện tích phản ứng, (ii) Tích hợp màng mỏng 2D MXene/Graphene làm kênh thu gom điện tử siêu tốc, và (iii) Phát triển tế bào pin quang điện hóa lá nhân tạo không dây phân tách nước biển hoàn toàn tự phát.
