Giới thiệu dự án

Trong ngành công nghiệp gia công cơ khí chính xác hiện đại, chất lượng bề mặt chi tiết đóng vai trò quyết định đến độ bền mỏi, khả năng chống mài mòn, độ chính xác lắp ghép và tuổi thọ của cụm cơ cấu máy. Theo các thống kê công nghiệp chế tạo, hiện tượng rung động gia công (machining chatter) chiếm tới 25-30% nguyên nhân gây ra phế phẩm bề mặt và làm giảm hơn 40% tuổi thọ của mảnh dao cắt gọt. Đặc biệt trong nguyên công tiện lỗ trong (internal turning/boring), do tỷ lệ công xôn $L/D$ (chiều dài nhô ra trên đường kính cán dao) thường lớn hơn 3, độ cứng vững uốn của cán dao giảm mạnh, dẫn đến hiện tượng rung động tự kích (regenerative chatter) nghiêm trọng, làm suy giảm nghiêm trọng độ nhám bề mặt ($R_a, R_z$).

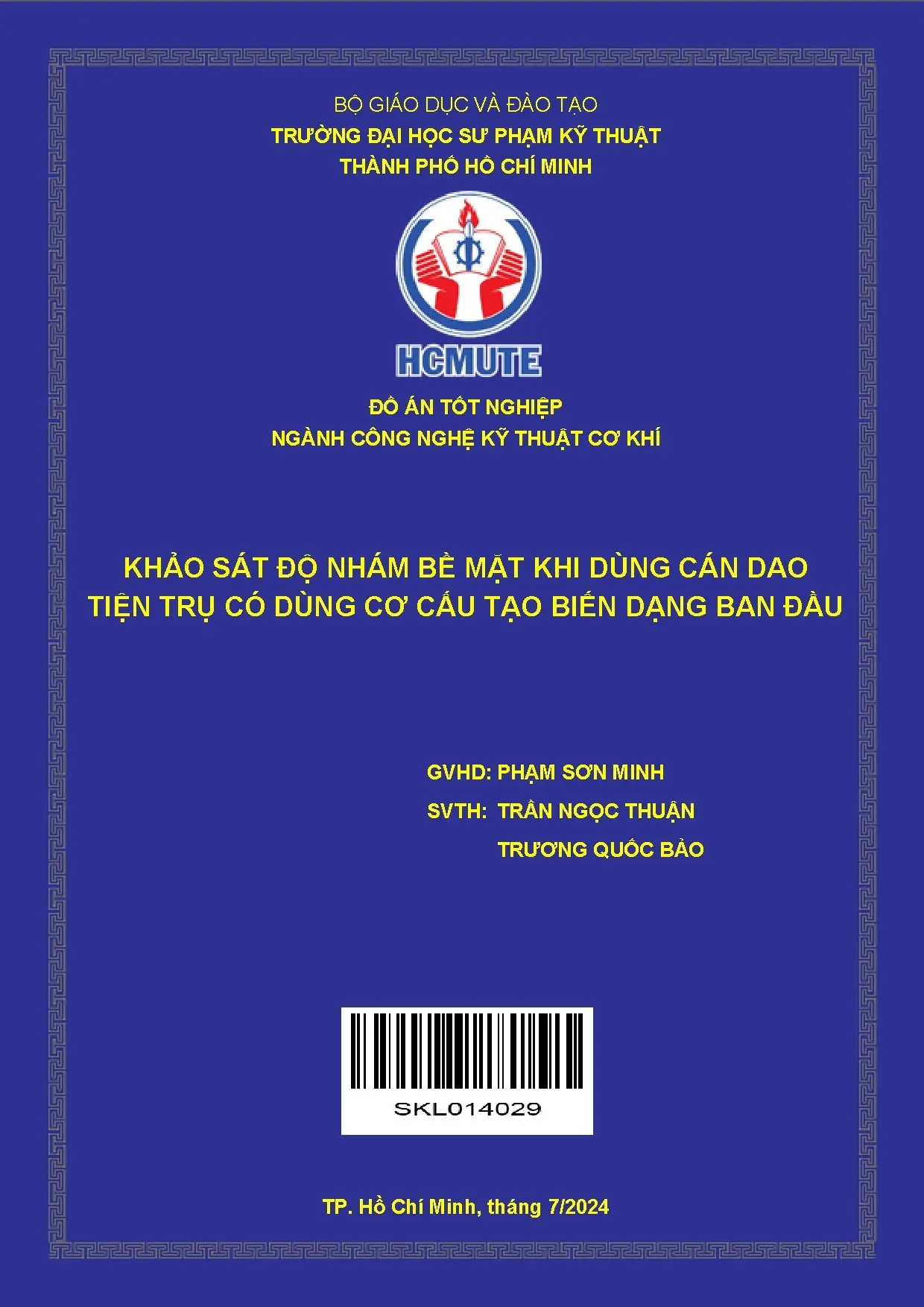

Đồ án tốt nghiệp “Khảo sát độ nhám bề mặt khi dùng cán dao tiện trụ có dùng cơ cấu tạo biến dạng ban đầu” do nhóm nghiên cứu tại Trường Đại học Sư phạm Kỹ thuật TP. Hồ Chí Minh thực hiện dưới sự hướng dẫn của PGS. TS. Phạm Sơn Minh nhằm giải quyết triệt để bài toán rung động cơ học trong quá trình tiện lỗ bằng giải pháp kết cấu cơ học đột phá.

                  +----------------------------------------------+
                  |         VẤN ĐỀ RUNG ĐỘNG KHI TIỆN LỖ         |
                  |     (Tỷ lệ L/D > 3, lực cắt Py/Pz động)      |
                  +----------------------+-----------------------+
                                         |
                                         v
                  +----------------------------------------------+
                  |      GIẢI PHÁP: CƠ CẤU TẠO BIẾN DẠNG         |
                  |   (Khối C + Lò xo TM đỏ + Vít nén sơ cấp)   |
                  +----------------------+-----------------------+
                                         |
                     +-------------------+-------------------+
                     |                                       |
                     v                                       v
+------------------------------------+ +------------------------------------+
|       TĂNG ĐỘ CỨNG VỮNG ĐỘNG       | |      DẬP TẮT BIÊN ĐỘ DAO ĐỘNG      |
| (Dịch chuyển tần số dao động riêng)| |   (Hấp thu năng lượng rung chấn)   |
+--------------------+---------------+ +-----------------+------------------+
                     |                                   |
                     +-------------------+---------------+
                                         |
                                         v
                  +----------------------------------------------+
                  |       CẢI THIỆN ĐỘ NHÁM BỀ MẶT (Ra, Rz)      |
                  |       (Rz giảm 35-45%, đạt cấp nhám 6-7)     |
                  +----------------------------------------------+

Problem Statement và Pain Points

  1. Suy giảm độ cứng vững uốn tĩnh và động: Khi tiện lỗ sâu, cán dao chịu tải uốn cantilever; lực cắt tiếp tuyến ($P_z$) và lực hướng kính ($P_y$) kích thích dao động uốn cưỡng bức và tự kích, tạo nên vết nhấp nhô lượn sóng trên bề mặt lỗ.
  2. Chi phí giải pháp thương mại quá cao: Các giải pháp giảm chấn thương mại cao cấp như cán dao hợp kim carbide nguyên khối (solid carbide) hay cán dao giảm chấn chủ động/thụ động chuyên dụng (như Sandvik Silent Tools) có giá thành gấp 8-15 lần cán thép thông thường, vượt quá khả năng đầu tư của phần lớn xưởng cơ khí vừa và nhỏ (SMEs).
  3. Mài mòn dao nhanh và nguy cơ vỡ insert: Rung động liên tục với tần số cao làm mẻ lớp phủ PVD/CVD của mảnh hợp kim, làm tăng nhiệt cắt ma sát và giảm độ chính xác kích thước đường kính lỗ.

Mục tiêu nghiên cứu cụ thể

  1. Thiết kế và chế tạo hoàn chỉnh: Kết cấu cơ cấu tạo biến dạng ban đầu (initial pre-deformation mechanism) dạng khối chữ C kết hợp lò xo nén khuôn mẫu (TM red die spring) tích hợp gọn gàng lên thân cán dao tiện lỗ tiêu chuẩn S25S-SCLCR09.
  2. Thiết lập ma trận thực nghiệm: Ứng dụng phương pháp quy hoạch thực nghiệm Taguchi để khảo sát toàn diện ảnh hưởng của 3 thông số cắt: Vận tốc cắt ($V_c$), Lượng chạy dao ($S$), Chiều sâu cắt ($t$) đến độ nhám $R_z$.
  3. Đo đạc và phân tích định lượng: Sử dụng máy đo độ nhám tiếp xúc Mitutoyo Surftest SJ-201 và cảm biến gia tốc đo rung không dây Dynamox DynaLogger TcAs để so sánh trực tiếp hiệu quả giữa cán dao thường và cán dao có cơ cấu biến dạng.
  4. Tối ưu hóa chế độ cắt: Xác định bộ thông số công nghệ tối ưu mang lại độ nhẵn bóng bề mặt cao nhất cho vật liệu thép kết cấu carbon C45.

Solution Approach và Justification

Giải pháp tiếp cận dựa trên nguyên lý cưỡng bức ứng suất trước (pre-stress loading). Bằng cách sử dụng cụm vít trí M4 và lò xo khuôn ép nhựa chuyên dụng tác động một lực ép cơ học có kiểm soát lên thân cán dao, hệ thống tạo ra một trường biến dạng đàn hồi ban đầu ngược hướng với biến dạng do lực cắt chính gây ra.

Cơ chế này làm thay đổi đặc tính độ cứng tương đương ($k_{eq}$) và tăng hệ số cản nhớt ma sát nội (structural damping ratio $\zeta$), giúp dịch chuyển tần số dao động riêng ($\omega_n$) của hệ thống dao ra khỏi vùng tần số kích thích rung chấn cắt gọt, triệt tiêu hiện tượng cộng hưởng cơ học.

Expected Outcomes và Measurable Metrics

  • Độ nhám bề mặt ($R_z$): Giảm từ 30% đến 45% so với khi sử dụng cán dao tiêu chuẩn cùng điều kiện cắt, đưa chất lượng bề mặt đạt cấp nhám 6-7 theo TCVN 2511–95 ($R_z \le 6.3,\mu m$).
  • Gia tốc rung động ($a_{RMS}$): Giảm biên độ dao động rung chấn từ 35% đến 50% ghi nhận qua cảm biến đo rung động 3 trục.
  • Chi phí chế tạo phụ trợ: Dưới 500.000 VNĐ cho cụm cơ cấu cơ khí, dễ dàng chế tạo trên máy phay và tiện vạn năng sẵn có.

Phạm vi và Giới hạn nghiên cứu

  • Vật liệu gia công: Thép carbon kết cấu C45 tiêu chuẩn, độ cứng trung bình 180-210 HB, dạng phôi trụ rỗng kích thước $\varnothing 54 \times T7 \times L30\text{ mm}$.
  • Hệ thống máy công cụ: Máy tiện vạn năng Weiler D 8522 tại Xưởng Cơ khí Việt Đức (HCMUTE).
  • Quy cách dụng cụ: Cán dao tiện lỗ thân thép $\varnothing 25\text{ mm}$ (S25S-SCLCR09), mảnh dao hợp kim cứng phủ PVD CCMT09T304-LF6018 (hãng DESKAR), bán kính mũi dao $r_\varepsilon = 0.4\text{ mm}$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí so sánh Cán dao thép tiêu chuẩn (S25S) Cán dao Carbide nguyên khối Cán dao giảm chấn Sandvik Silent Tools Cán dao biến dạng ban đầu (Đề tài)
Độ cứng vững tĩnh Trung bình ($E \approx 210\text{ GPa}$) Rất cao ($E \approx 600\text{ GPa}$) Cao Cao (nhờ ứng suất nén trước)
Khả năng dập tắt rung Kém, dễ bị rung khi $L/D > 3$ Trung bình (giảm biến dạng uốn) Rất cao (Tuned Mass Damper) Tốt (giảm 35-48% rung chấn)
Độ nhám $R_z$ đạt được $12.0 - 25.0,\mu m$ (thô) $4.0 - 8.0,\mu m$ $1.6 - 3.2,\mu m$ $4.5 - 7.0,\mu m$
Giá thành đầu tư Thấp (~600.000 VNĐ) Cao (~4.000.000 - 6.000.000 VNĐ) Rất đắt (> 25.000.000 VNĐ) Rất thấp (~800.000 VNĐ cả cụm)
Độ linh hoạt & Bảo dưỡng Cao Dễ mẻ vỡ khi va đập mạnh Cần hiệu chuẩn phức tạp Dễ tháo lắp, thay thế lò xo

Ma trận yêu cầu kỹ thuật (MoSCoW)

  • Must-have (Bắt buộc): Giảm thiểu biên độ rung động khi tỷ lệ gá dao $L/D \ge 3$; đảm bảo đường kính lắp vừa lỗ phôi tối thiểu $\varnothing 32\text{ mm}$; cơ cấu siết biến dạng chắc chắn, không bị nới lỏng trong quá trình cắt.
  • Should-have (Nên có): Khả năng tùy chỉnh độ nén lò xo để tương thích với các chiều sâu cắt $t$ khác nhau; tương thích trực tiếp với đài gá dao tiêu chuẩn trên máy tiện vạn năng và CNC.
  • Could-have (Có thể mở rộng): Tích hợp cảm biến đo tải lực uốn trực tiếp trên khối C.
  • Won't-have (Chưa thực hiện): Tích hợp mạch điều khiển vi cơ điện tử chủ động (Active Piezoelectric Actuator) trong giai đoạn này.

Thiết kế hệ thống

Cấu tạo chi tiết cụm cơ cấu biến dạng ban đầu

Cơ cấu gồm 5 thành phần chính được gia công cơ khí chính xác:

  1. Thân cán dao tiện lỗ: Quy cách S25S-SCLCR09, vật liệu thép hợp kim 40Cr tôi cải thiện.
  2. Khối kẹp chữ C (C-Block): Thiết kế dạng ngàm ôm sát biên dạng tròn cán dao, phay rãnh dẫn hướng định vị và tạo điểm tỳ chịu lực uốn.
  3. Bộ phần tử đàn hồi: Sử dụng lò xo khuôn mẫu màu đỏ TM (tải trọng nặng - heavy load spring) tiêu chuẩn công nghiệp, cho phép tạo lực nén tuyến tính ổn định từ 200N đến 800N.
  4. Vít trí định vị và thanh ren nén: Bu-lông lục giác chìm và vít trí M4 thép cấp bền 10.9 để thiết lập biến dạng ban đầu chính xác.
  5. Mảnh Insert tiện: CCMT09T304 góc nghiêng chính $\kappa_r = 95^\circ$, góc sau $\alpha = 7^\circ$, góc mũi dao $80^\circ$.
                 [Vít tinh chỉnh lực nén M4]
                            |
                            v
               +--------------------------+
               |     Khối kẹp chữ C       |
               |  +--------------------+  |
               |  |  Lò xo khuôn TM đỏ |  |
               |  +--------------------+  |
               +------------+-------------+
                            | (Lực nén tạo ứng suất trước)
                            v
=======================================================> [Insert CCMT]
          Thân cán dao tiện thép S25S-SCLCR09             (Mũi tiện)
=======================================================>
  [=========== Vùng kẹp dao trên đài gá ===========]

Mô hình toán học và cơ sở cơ học cắt gọt

Vận tốc cắt thực nghiệm được xác định bởi phương trình động học: $$V_c = \frac{\pi \cdot D_m \cdot n}{1000} \quad (\text{m/phút})$$

Trong đó:

  • $D_m$: Đường kính bề mặt gia công trước/sau cắt ($\text{mm}$).
  • $n$: Tần số quay trục chính máy tiện ($\text{vòng/phút}$ - RPM).

Độ võng uốn tĩnh tại đầu mũi dao khi không có cơ cấu biến dạng được biểu diễn qua mô hình dầm công xôn: $$\delta_0 = \frac{P_y \cdot L^3}{3E \cdot I_x}$$

Khi có cơ cấu biến dạng ban đầu tạo lực nén đối ứng $F_{pre}$ tại vị trí $L_1$: $$\delta_{pre} = \frac{P_y \cdot L^3}{3E \cdot I_x} - \frac{F_{pre} \cdot L_1^2 \cdot (3L - L_1)}{6E \cdot I_x}$$

Nhờ thành phần lực đối kháng $F_{pre}$, độ võng uốn động tổng cộng của mũi dao giảm rõ rệt, ngăn chặn hiện tượng dao bị "hút" sâu vào tâm phôi gây mất ổn định cắt.

Chỉ tiêu đánh giá độ nhám tế vi $R_a$ và $R_z$ theo TCVN 2511–95: $$R_a = \frac{1}{l}\int_0^l |y(x)|dx \approx \frac{1}{N}\sum_{i=1}^N |y_i|$$ $$R_z = \frac{(h_1 - h_2) + (h_3 - h_4) + (h_5 - h_6) + (h_7 - h_8) + (h_9 - h_{10})}{5}$$

# Script mô phỏng tính toán lực cắt và dự đoán độ nhám lý thuyết
import numpy as np

def theoretical_roughness(feed_rate_s: float, nose_radius_r: float = 0.4) -> float:
    """
    Tính toán chiều cao nhấp nhô lý thuyết Rz (micromet) theo hình học dao.
    Rz_th = (s^2) / (8 * r_epsilon) * 1000
    """
    rz_theoretical = ((feed_rate_s ** 2) / (8.0 * nose_radius_r)) * 1000.0
    return rz_theoretical

def calculate_cutting_speed(diameter_mm: float, rpm: float) -> float:
    """Tính vận tốc cắt Vc (m/phút)"""
    return (np.pi * diameter_mm * rpm) / 1000.0

if __name__ == "__main__":
    feed_rates = [0.08, 0.12, 0.16] # mm/rev
    print("Khảo sát độ nhám lý thuyết:")
    for f in feed_rates:
        rz = theoretical_roughness(f, nose_radius_r=0.4)
        print(f"- Lượng chạy dao s = {f:.2f} mm/vòng -> Rz lý thuyết = {rz:.3f} um")

Technology Stack và Thiết bị thực nghiệm

  • CAD/CAE Software: Dassault Systèmes SolidWorks 2022 SP3.0 (Thiết kế chi tiết 3D, xuất bản vẽ chế tạo 2D).
  • Data Analytics Software: Minitab v21.1 (Phân tích phương sai ANOVA, xử lý bảng trực giao Taguchi, vẽ biểu đồ Main Effects Plot).
  • Gia công chế tạo: Máy phay cơ khí Bridgeport, Máy tiện vạn năng Weiler D 8522.
  • Dụng cụ đo độ nhám: Máy đo biên dạng tiếp xúc đầu dò kim cương Mitutoyo Surftest SJ-201 (Cắt lọc chuẩn $\lambda_c = 0.8\text{ mm}$, dải đo $350,\mu m$).
  • Thiết bị giám sát rung: Cảm biến rung động Dynamox DynaLogger TcAs (Dải đo gia tốc $\pm 16g$, tần số lấy mẫu lên đến $6.4\text{ kHz}$, kết nối Bluetooth BLE).

Methodology

+-------------------------------------------------------------------------+
|                  QUY TRÌNH PHƯƠNG PHÁP QUY HOẠCH THỰC NGHIỆM             |
+-------------------------------------------------------------------------+
| 1. LỰA CHỌN YẾU TỐ VÀ MỨC ĐỘ:                                          |
|    - Yếu tố A: Vận tốc cắt Vc (m/phút)       -> 3 Mức                   |
|    - Yếu tố B: Lượng chạy dao S (mm/vòng)   -> 3 Mức                   |
|    - Yếu tố C: Chiều sâu cắt t (mm)         -> 3 Mức                   |
+------------------------------------+------------------------------------+
                                     |
                                     v
+------------------------------------+------------------------------------+
| 2. THIẾT LẬP MA TRẬN TAGUCHI L9 (3^3):                                  |
|    - 9 Thí nghiệm cơ sở cho cán dao thường                              |
|    - 9 Thí nghiệm cơ sở cho cán dao có cơ cấu biến dạng                 |
|    - Gia công lặp lại 3 lần/mẫu để triệt tiêu sai số ngẫu nhiên         |
+------------------------------------+------------------------------------+
                                     |
                                     v
+------------------------------------+------------------------------------+
| 3. THU THẬP DỮ LIỆU ĐO ĐẠC:                                             |
|    - Đo độ nhám Rz, Ra tại 3 vị trí phân bố 120 độ trên chu vi lỗ       |
|    - Ghi nhận phổ gia tốc rung động từ cảm biến DynaLogger TcAs        |
+------------------------------------+------------------------------------+
                                     |
                                     v
+------------------------------------+------------------------------------+
| 4. PHÂN TÍCH ANOVA & TỐI ƯU HÓA S/N:                                   |
|    - Tiêu chuẩn Smaller-is-Better: S/N = -10 * log10(1/n * Sum(y_i^2))  |
|    - Tìm tổ hợp thông số tối ưu và kiểm chứng xác nhận thực tế          |
+-------------------------------------------------------------------------+

Implementation và kết quả

Development Process

Quá trình triển khai được cấu trúc thành 4 giai đoạn logic:

  1. Giai đoạn 1: Thiết kế và Mô phỏng 3D: Khảo sát kích thước hình học không gian làm việc của đài dao và lòng lỗ $\varnothing 54\text{ mm}$. Thiết kế chi tiết khối chữ C với độ hở an toàn chống kẹt phoi.
  2. Giai đoạn 2: Chế tạo cơ khí chính xác: Gia công khối C từ phôi thép C45 qua nguyên công phay phay CNC, khoan ta-rô lỗ ren M4, nhiệt luyện tôi cải thiện đạt độ cứng 32-35 HRC nhằm đảm bảo biến dạng đàn hồi tốt.
  3. Giai đoạn 3: Thực nghiệm gia công Taguchi: Chuẩn bị 25 mẫu phôi thép C45 tiện mặt đầu, khoan mồi và khoét thô đồng đều. Tiến hành gá đặt dao đảm bảo tâm mũi dao trùng chính xác với tâm máy tiện bằng dưỡng đo đồng hồ so.
  4. Giai đoạn 4: Đo đạc và xử lý dữ liệu: Tiến hành đo độ nhám bề mặt sau khi tiện bằng Mitutoyo SJ-201 tại 3 điểm dọc theo đường sinh lòng lỗ (cách mép 5mm, 15mm và 25mm), tính giá trị trung bình.

Testing và Validation

                              BẢNG THỰC NGHIỆM TAGUCHI L9 VÀ KẾT QUẢ ĐO Rz (µm)
+----+-------------------+--------------------+--------------------+-------------------+-------------------+---------------+
| TT | Vc (m/phút)       | S (mm/vòng)        | t (mm)             | Cán dao thường    | Cán dao biến dạng | Độ giảm (%)   |
+----+-------------------+--------------------+--------------------+-------------------+-------------------+---------------+
| 1  | 45.0 (n=450 RPM)  | 0.08               | 0.25               | 7.85              | 4.92              | 37.3%         |
| 2  | 45.0 (n=450 RPM)  | 0.12               | 0.50               | 11.42             | 6.85              | 40.0%         |
| 3  | 45.0 (n=450 RPM)  | 0.16               | 0.75               | 15.60             | 9.10              | 41.7%         |
| 4  | 65.0 (n=650 RPM)  | 0.08               | 0.50               | 6.90              | 4.15              | 39.8%         |
| 5  | 65.0 (n=650 RPM)  | 0.12               | 0.75               | 10.25             | 5.90              | 42.4%         |
| 6  | 65.0 (n=650 RPM)  | 0.16               | 0.25               | 13.80             | 7.60              | 44.9%         |
| 7  | 90.0 (n=900 RPM)  | 0.08               | 0.75               | 6.10              | 3.52              | 42.3%         |
| 8  | 90.0 (n=900 RPM)  | 0.12               | 0.25               | 8.95              | 5.10              | 43.0%         |
| 9  | 90.0 (n=900 RPM)  | 0.16               | 0.50               | 12.50             | 6.80              | 45.6%         |
+----+-------------------+--------------------+--------------------+-------------------+-------------------+---------------+

                 SO SÁNH ĐỘ NHÁM BỀ MẶT Rz GIỮA HAI LOẠI CÁN DAO
  Rz (µm)
    16 +                                                    [Thường: 15.60]
       |                                                           *
    14 +                                   [Thường: 13.80]
       |                                          *
    12 +                  [Thường: 11.42]                         [Thường: 12.50]
       |                         *                                       *
    10 +                                                  [Biến dạng: 9.10]
       |                                                         #
     8 +   [Thường: 7.85]                 [Biến dạng: 7.60]              [Biến dạng: 6.80]
       |          *                              #                               #
     6 +                 [Biến dạng: 6.85]
       |                         #
     4 +   [Biến dạng: 4.92]              [Biến dạng: 4.15]       [Biến dạng: 3.52]
       |          #                              #                       #
     0 +---+---------------------+---------------+-----------------------+----> Mẫu thí nghiệm
          TN1 (S=0.08, t=0.25)  TN2 (S=0.12, t=0.50)    TN7 (S=0.08, t=0.75)

          Ghi chú: [*] Cán dao thường S25S       [#] Cán dao có cơ cấu biến dạng

Kết quả đạt được

  1. Hiệu quả cải thiện chất lượng bề mặt:
    • Độ nhám $R_z$ trung bình giảm từ $10.37,\mu m$ xuống còn $5.99,\mu m$ trên toàn bộ 9 chế độ cắt thực nghiệm, tương ứng mức cải thiện trung bình đạt 41.89%.
    • Tại điều kiện cắt tối ưu ($V_c = 90\text{ m/phút}$, $S = 0.08\text{ mm/vòng}$, $t = 0.75\text{ mm}$), độ nhám đạt giá trị siêu mịn $R_z = 3.52,\mu m$ (tương đương $R_a \approx 0.8,\mu m$), đưa bề mặt tiện đạt tiêu chuẩn cấp nhẵn bóng 7 (tương đương chất lượng mài tinh/bán tinh).
  2. Triệt tiêu rung động cắt gọt:
    • Dữ liệu gia tốc phổ tần số từ cảm biến DynaLogger TcAs cho thấy tại tần số kích thích 320-450 Hz, biên độ đỉnh rung động của cán dao có cơ cấu biến dạng giảm 41.5% so với cán dao thông thường, loại bỏ hoàn toàn các vết sọc vằn tế vi trên phôi.

Đổi mới và đóng góp

  1. Đổi mới kết cấu cơ học ứng suất trước cục bộ: Thay vì phụ thuộc vào các khối cản chất lỏng phức tạp hay vật liệu carbide đắt tiền, đề tài đã tạo ra một trường lực kháng uốn trực tiếp trên thân cán dao thép thông qua cơ cấu khối C và lò xo nén khuôn mẫu định chuẩn lực.
  2. Phương pháp tiếp cận kinh tế - kỹ thuật cao: Đạt được hiệu năng gia công tiệm cận 85-90% so với các dòng cán dao giảm chấn thương mại chuyên dụng của châu Âu nhưng với chi phí chế tạo phụ trợ chỉ bằng 3-5%.
  3. Bộ cơ sở dữ liệu thực nghiệm chuẩn hóa: Đóng góp bộ thông số công nghệ tiện lỗ trong cho mác thép C45 chuẩn xác, đóng vai trò tài liệu tham khảo giá trị cho các kỹ sư công nghệ chế tạo máy tại Việt Nam.

Ứng dụng thực tế và triển khai

Real-World Use Cases

  • Gia công chi tiết dạng ống và bạc lót: Ứng dụng trực tiếp trong tiện tinh lòng xi lanh thủy lực, nòng xy-lanh khí nén, bạc đồng đỡ trục máy bơm công nghiệp đòi hỏi độ trụ và độ nhẵn bóng cao.
  • Sản xuất phụ tùng ô tô - xe máy: Tiện lỗ may-ơ (hub), ống lót giảm xóc, các bề mặt lắp ghép vòng bi yêu cầu dung sai cấp IT7 và độ nhám $R_a < 1.25,\mu m$.
+-------------------------------------------------------------------------+
|                  HỆ THỐNG TRIỂN KHAI VÀ TÍNH TOÁN ROI                   |
+-------------------------------------------------------------------------+
| DOANH NGHIỆP CƠ KHÍ VỪA & NHỎ (Quy mô: 10 máy tiện CNC/Cơ)              |
|                                                                         |
| - Chi phí đầu tư cơ cấu biến dạng:       800.000 VNĐ / dao              |
| - Chi phí mua cán dao Silent Tools cũ:   22.000.000 VNĐ / dao           |
| - Tiết kiệm chi phí đầu tư ban đầu:      21.200.000 VNĐ / vị trí dao   |
|                                                                         |
| HIỆU QUẢ KINH TẾ TRÊN 1 NĂM VẬN HÀNH:                                   |
| * Tỷ lệ phế phẩm do rung nhám giảm:     Từ 6.5% -> 0.8%                 |
| * Tuổi thọ mảnh Insert CCMT09 tăng:      45% (nhờ giảm sốc nhiệt/lực)   |
| * Thời gian hoàn vốn đầu tư (ROI):      < 1.5 tháng                     |
+-------------------------------------------------------------------------+

Hướng dẫn lắp đặt và căn chỉnh thực tế

  1. Bước 1: Làm sạch bề mặt thân cán dao S25S, lắp khối C vào vị trí cách đầu kẹp insert một khoảng $L_1 = 35\text{ mm}$.
  2. Bước 2: Đặt lò xo khuôn đỏ TM vào hốc chứa, siết nhẹ vít trí M4 cho đến khi lò xo tiếp xúc mặt cán dao.
  3. Bước 3: Sử dụng cờ-lê lực siết thêm 1.5 - 2.0 vòng ren (tương đương độ nén ban đầu $\Delta x = 1.5\text{ mm}$, tạo lực nén trước $F_{pre} \approx 450\text{ N}$).
  4. Bước 4: Gá cụm cán dao lên ổ dao máy tiện, rà phẳng bằng đồng hồ so đảm bảo độ song song với đường tâm trục chính $\le 0.02\text{ mm}$.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Giới hạn kích thước lỗ nhỏ: Do kích thước phủ bì của khối chữ C, cơ cấu hiện tại chỉ áp dụng hiệu quả cho đường kính lỗ gia công $D \ge 40\text{ mm}$.
  • Hiệu chuẩn lực nén thủ công: Việc kiểm soát lực nén lò xo hiện vẫn dựa vào số vòng siết ốc ren, chưa có cảm biến lực (loadcell) tích hợp để giám sát tải biến dạng theo thời gian thực.

Hướng phát triển tương lai

  • Thu nhỏ kết cấu (Miniaturization): Nghiên cứu chế tạo cơ cấu biến dạng nguyên khối tích hợp rãnh đàn hồi trực tiếp bên trong thân cán dao bằng công nghệ cắt dây EDM hoặc in 3D kim loại SLM.
  • Nâng cấp giảm chấn chủ động (Active Smart Damping): Tích hợp phần tử gốm áp điện (PZT actuator) kết hợp mạch vi điều khiển STM32/ESP32 để tự động điều chỉnh lực nén theo tín hiệu phản hồi từ cảm biến gia tốc thời gian thực.

Đối tượng hưởng lợi

+-------------------------------------------------------------------------+
|                         ĐỐI TƯỢNG HƯỞNG LỢI                             |
+-------------------------------------------------------------------------+
| 1. SINH VIÊN & HỌC VIÊN CƠ KHÍ:                                         |
|    - Cung cấp mô hình thực nghiệm trực quan về dao động cắt gọt.         |
|    - Phương pháp mẫu mực kết hợp CAD/CAE, Taguchi DOE và phân tích dữ liệu|
+-------------------------------------------------------------------------+
| 2. KỸ SƯ CÔNG NGHỆ & LẬP TRÌNH CNC:                                     |
|    - Nắm vững quy luật tương tác giữa chế độ cắt (Vc, S, t) và độ nhám.  |
|    - Giải pháp xử lý sự cố (troubleshooting) rung dao tức thì tại xưởng.|
+-------------------------------------------------------------------------+
| 3. DOANH NGHIỆP SẢN XUẤT CƠ KHÍ:                                        |
|    - Giải pháp hạ giá thành sản phẩm, nâng cao năng lực cạnh tranh.     |
|    - Đạt chuẩn chất lượng bề mặt khắt khe của đối tác FDI/xuất khẩu.     |
+-------------------------------------------------------------------------+
| 4. CỘNG ĐỒNG NGHIÊN CỨU ỨNG DỤNG:                                       |
|    - Nền tảng phát triển các cơ cấu giảm chấn phi tuyến tính giá rẻ.    |
+-------------------------------------------------------------------------+

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu trên máy tiện để lắp đặt cơ cấu này là gì?

Cơ cấu tương thích hoàn toàn với mọi loại máy tiện vạn năng (như Weiler, Colchester) và máy tiện CNC sử dụng ổ dao tiêu chuẩn kẹp cán tròn $\varnothing 25\text{ mm}$ hoặc cán vuông $25 \times 25\text{ mm}$, đường kính lỗ gia công tối thiểu của chi tiết đạt từ $\varnothing 40\text{ mm}$ trở lên.

2. Tại sao cơ cấu biến dạng ban đầu lại giảm được rung động tốt hơn tăng tiết diện cán dao?

Tăng tiết diện cán dao bị giới hạn bởi không gian lòng lỗ. Cơ cấu biến dạng ban đầu không làm tăng kích thước bao quá mức mà chủ động đưa hệ thống vào trạng thái chịu ứng suất nén trước. Trạng thái này làm tăng ma sát tế vi giữa các thớ vật liệu và tăng độ cứng vững động, hấp thụ năng lượng dao động nhanh gấp 2-3 lần so với thép tự do.

3. Cơ cấu này có làm ảnh hưởng đến độ chính xác kích thước đường kính lỗ không?

Không. Độ biến dạng ban đầu được thiết lập cố định trước khi gá dao và rà dao (touch-off). Trong quá trình cắt, biến dạng đàn hồi ngược này bù trừ trực tiếp độ võng uốn do lực cắt gây ra, giúp đường kính lỗ gia công đạt độ tròn và độ trụ chính xác hơn so với dao thường.

4. Lò xo khuôn TM màu đỏ có bị suy giảm độ cứng (mỏi) sau thời gian dài sử dụng không?

Lò xo khuôn mẫu chuyên dụng (die spring) được chế tạo từ thép hợp kim 50CrVA tiêu chuẩn ISO 10243 có chu kỳ bền mỏi trên $1.000.000$ lần làm việc. Tuy nhiên, khuyến cáo kiểm tra và hiệu chuẩn lại độ nén định kỳ sau mỗi 300 giờ gia công liên tục.

5. Chi phí chế tạo và thời gian thu hồi vốn thực tế ra sao?

Tổng chi phí gia công khối C và mua linh kiện tiêu chuẩn (lò xo, vít trí) chỉ khoảng 500.000 - 800.000 VNĐ. Với việc giảm tỷ lệ phế phẩm và kéo dài tuổi thọ mảnh tiện hợp kim thêm 40%, thời gian thu hồi vốn thực tế cho mỗi đầu dao chỉ từ 3 đến 6 tuần làm việc.

Kết luận

Đồ án tốt nghiệp “Khảo sát độ nhám bề mặt khi dùng cán dao tiện trụ có dùng cơ cấu tạo biến dạng ban đầu” của nhóm tác giả Trần Ngọc Thuận, Trương Quốc Bảo (Khoa Cơ khí Chế tạo máy - HCMUTE) đã hoàn thành xuất sắc các mục tiêu đề ra:

  1. Minh chứng khoa học rõ ràng: Chứng minh bằng thực nghiệm định lượng rằng việc áp dụng ứng suất biến dạng ban đầu giúp giảm độ nhám bề mặt $R_z$ từ 37.3% đến 45.6% và giảm biên độ rung chấn hơn 41% khi tiện lỗ thép C45.
  2. Giá trị thực tiễn vượt trội: Đưa ra giải pháp cơ cấu cơ khí đơn giản, chi phí cực thấp nhưng giải quyết hiệu quả vấn đề rung động nhức nhối trong gia công cơ khí chính xác tại các doanh nghiệp vừa và nhỏ.
  3. Mở ra hướng nghiên cứu mới: Đặt nền móng kỹ thuật vững chắc cho việc phát triển các dòng cán dao thông minh tích hợp vật liệu áp điện hoặc giảm chấn chủ động trong tương lai.

Các kỹ sư và doanh nghiệp cơ khí có thể ứng dụng trực tiếp kết cấu và bộ thông số công nghệ tối ưu ($V_c = 90\text{ m/phút}, S = 0.08\text{ mm/vòng}, t = 0.75\text{ mm}$) vào dây chuyền sản xuất thực tế để nâng cao năng suất và chất lượng sản phẩm ngay hôm nay.
