Giới thiệu dự án

Sự phát triển vũ bão của công nghệ bán dẫn trong hơn nửa thế kỷ qua đã tuân theo chặt chẽ Định luật Moore (Gordon Moore, 1965). Tuy nhiên, khi kích thước cổng transistor trên các vi xử lý thương mại thu nhỏ xuống dưới ngưỡng 3 nm, ngành công nghiệp bán dẫn silicon truyền thống phải đối mặt với các rào cản vật lý nghiêm trọng: hiệu ứng xuyên hầm lượng tử (quantum tunneling), hiện tượng rò rỉ dòng điện, và mật độ tỏa nhiệt khổng lồ trên mỗi đơn vị diện tích. Dù các tập đoàn hàng đầu như Intel dự báo lộ trình đạt 1 nghìn tỷ transistor vào năm 2030, việc duy trì hiệu quả năng lượng đòi hỏi sự chuyển dịch đột phá từ điện tử học điện tích (charge-based electronics) sang điện tử học spin (Spintronics) – nơi cả điện tích và mômen từ spin của electron cùng được khai thác.

Vật liệu bán dẫn từ (Ferromagnetic Semiconductors - FMSs) đóng vai trò là "chìa khóa vàng" cho cấu trúc Spintronics thế hệ mới, cho phép tích hợp đồng thời hai tính năng xử lý logic (đặc tính bán dẫn) và lưu trữ dữ liệu không tự xóa (non-volatile memory - đặc tính sắt từ) trên cùng một cấu trúc tinh thể đơn nhất. Tuy nhiên, rào cản lớn nhất của các thế hệ bán dẫn từ pha tạp Mangan (Mn) như $(Ga,Mn)As$ hay $(In,Mn)As$ trong suốt hai thập kỷ qua là nhiệt độ chuyển pha Curie ($T_C$) luôn nằm dưới nhiệt độ phòng ($T_C \le 200\text{ K}$ đối với $(Ga,Mn)As$ và $T_C \le 90\text{ K}$ đối với $(In,Mn)As$), đồng thời chỉ dẫn truyền loại p (p-type).

Năm 2018, nhóm hợp tác nghiên cứu giữa Đại học Tokyo và Đại học Sư phạm TP. Hồ Chí Minh đã tạo ra bước ngoặt khi chế tạo thành công bán dẫn từ loại n $(In,Fe)Sb$ pha tạp Sắt (Fe) có nhiệt độ Curie đạt tới 385 K ($112^\circ\text{C}$) – vượt xa nhiệt độ phòng ($300\text{ K}$). Dù vậy, các thông số động học tăng trưởng tinh thể, đặc biệt là tỷ lệ áp suất chùm phân tử (thông lượng Antimony - Sb flux), có ảnh hưởng mang tính quyết định đến cấu trúc mạng tinh thể, sai hỏng nội tại và độ trật tự từ tính vẫn chưa được chuẩn hóa. Đồ án khóa luận "Khảo sát ảnh hưởng của thông lượng Antimony (Sb) đến tính chất từ của vật liệu bán dẫn từ (In,Fe)Sb" được thực hiện nhằm giải quyết bài toán cốt lõi này.

                  +----------------------------------------------------+
                  |  Giới hạn vật lý của Si-MOSFET (Nhiệt & Rò điện)   |
                  +----------------------------------------------------+
                                            |
                                            v
                  +----------------------------------------------------+
                  |    Điện tử học Spin (Spintronics) & Vật liệu FMS   |
                  +----------------------------------------------------+
                                            |
                         +------------------+------------------+
                         |                                     |
                         v                                     v
         +-------------------------------+     +-------------------------------+
         |  Thế hệ cũ: Pha tạp Mn        |     |  Thế hệ mới: Pha tạp Fe       |
         |  - $T_C < 200\text{ K}$       |     |  - $T_C > 300\text{ K}$       |
         |  - Chỉ có loại p (p-type)     |     |  - Loại n & p linh hoạt       |
         |  - Độ hòa tan thấp            |     |  - Tối ưu hóa qua thông lượng |
         +-------------------------------+     +-------------------------------+

Mục tiêu nghiên cứu cụ thể

  1. Chế tạo mẫu màng mỏng: Lắng đọng màng mỏng đơn tinh thể $(In_{0.9},Fe_{0.1})Sb$ bề dày cố định 10 nm trên đế bán cách điện $GaAs\ (001)$ thông qua phương pháp Epitaxy chùm phân tử (MBE) với 4 mức thông lượng Antimony ($J_{Sb}$ từ $5.5 \times 10^{-5}\text{ Pa}$ đến $8.5 \times 10^{-5}\text{ Pa}$) và 1 mẫu đối chứng $InSb$ thuần ($A_0$).
  2. Khảo sát cấu trúc bề mặt in-situ: Phân tích hình thái bề mặt và chất lượng tinh thể màng bằng phương pháp nhiễu xạ electron phản xạ năng lượng cao (RHEED).
  3. Phân tích tính chất quang - từ (Magneto-Optical): Đo quang phổ lưỡng sắc tròn từ tính (MCD) tại các dải năng lượng photon ($1.5 - 5.0\text{ eV}$) dưới từ trường thay đổi từ $-1\text{ T}$ đến $+1\text{ T}$ để xác minh tính chất sắt từ nội tại (intrinsic ferromagnetism) và kiểm soát pha kết tủa nano-cluster.
  4. Xác định nhiệt độ Curie ($T_C$): Ứng dụng mô hình trường trung bình Ginzburg-Landau thông qua đồ thị Arrott plot ($M^2$ vs $H/M$) để tìm ra thông lượng Sb tối ưu mang lại $T_C$ cực đại cho màng mỏng.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi phát triển $(In,Fe)Sb$, các nhà khoa học đã thử nghiệm nhiều hệ vật liệu bán dẫn từ khác nhau. Bảng so sánh dưới đây làm rõ ưu thế và hạn chế của các giải pháp vật liệu hiện nay:

Đặc tính / Hệ vật liệu $(Ga,Mn)As$ $(In,Mn)As$ $(Ga,Fe)Sb$ $(In,Fe)Sb$ (Đề tài)
Loại hạt tải điện Loại p (Lỗ trống) Loại p (Lỗ trống) Loại p (Lỗ trống) Loại n (Electron)
Độ linh động hạt tải Thấp ($< 50\text{ cm}^2/\text{Vs}$) Trung bình Trung bình Rất cao ($> 10^4\text{ cm}^2/\text{Vs}$)
Nhiệt độ Curie ($T_C$) cao nhất $\sim 200\text{ K}$ $\sim 90\text{ K}$ $\sim 340\text{ K}$ $335\text{ K} - 385\text{ K}$
Cơ chế tương tác từ Gián tiếp qua lỗ trống Gián tiếp qua lỗ trống Tương tác trao đổi s,p-d Tương tác trao đổi gián tiếp
Độ hòa tan ion từ tính Bão hòa sớm ($x < 10%$) Bão hòa sớm ($x < 8%$) Cao ($x \le 25%$) Rất cao ($x \ge 16% - 25%$)
Khả năng thương mại Không (chỉ ở nhiệt độ âm) Không (chỉ ở nhiệt độ âm) Tiềm năng Rất cao (Vượt nhiệt độ phòng)

Phân loại yêu cầu kỹ thuật (MoSCoW)

  • Must Have (Bắt buộc): Môi trường chân không siêu cao (UHV $< 10^{-8}\text{ Pa}$); kiểm soát nhiệt độ buồng ngưng tụ Knudsen (K-cell) độ chính xác $\pm 0.1^\circ\text{C}$; phân tích phổ MCD khẳng định chuyển mức năng lượng vùng $E_1$ của $InSb$; triệt tiêu cụm kim loại sắt từ ($Fe$-clusters).
  • Should Have (Nên có): Lớp đệm $AlSb$ dày 100 nm để giải tỏa ứng suất mạng giữa $GaAs$ (hằng số mạng $a = 0.565\text{ nm}$) và $InSb$ ($a = 0.648\text{ nm}$); lớp bảo vệ $InSb$ 2 nm chống oxy hóa.
  • Could Have (Có thể có): Thử nghiệm cổng điều khiển điện trường ngoài (gating voltage $\pm 5\text{V}$) để biến điệu điện trở Hall ($R_{\text{Hall}}$).
  • Won't Have (Chưa thực hiện đợt này): Sản xuất chip thương mại hoàn chỉnh hay tích hợp nguyên khối trên đế Si quy mô 12-inch.

Thiết kế hệ thống màng mỏng dị thể

Cấu trúc màng mỏng dị tầng (Heterostructure) của các mẫu nghiên cứu được thiết kế từng lớp theo trật tự nguyên tử nhằm hạn chế tối đa sai hỏng mạng (threading dislocations):

+-------------------------------------------------------------------------+
| Lớp phủ bảo vệ (Cap Layer): InSb (d = 2 nm, ngăn ngừa oxy hóa màng)    |
+-------------------------------------------------------------------------+
| Lớp hoạt tính từ: (In0.9, Fe0.1)Sb (d = 10 nm, T_sub = 250°C, Sb-flux) |
+-------------------------------------------------------------------------+
| Lớp đệm chuyển tiếp: AlSb (d = 100 nm, T_sub = 470°C, giải tỏa sai mạng)|
+-------------------------------------------------------------------------+
| Lớp làm phẳng nguyên tử: AlAs (d = 10 nm, T_sub = 550°C)                |
+-------------------------------------------------------------------------+
| Lớp đệm hạt nhân: GaAs (d = 50 nm, T_sub = 550°C)                       |
+-------------------------------------------------------------------------+
| Đế tinh thể: Semi-insulating GaAs (001) Substrate                       |
+-------------------------------------------------------------------------+

Nền tảng vật lý và hệ thống đo lường

  1. Định luật nhiễu xạ Bragg cho RHEED: Chùm electron năng lượng cao ($10 - 50\text{ keV}$) chiếu nghiêng góc hẹp $\theta \approx 1^\circ - 2^\circ$ lên bề mặt mẫu tuân theo điều kiện: $$n \lambda = 2d \sin\theta$$ Trong đó $n$ là bậc nhiễu xạ, $\lambda$ là bước sóng De Broglie của electron, $d$ là khoảng cách giữa các mặt mạng. Ảnh giao thoa dạng vệt (streak pattern - đường Kikuchi) thể hiện bề mặt phẳng 2D hoàn hảo; ảnh dạng chấm (spotty pattern) phản ánh bề mặt mấp mô, hình thành các đảo 3D (islands).
  2. Quang phổ lưỡng sắc tròn từ tính (MCD): Đo sự sai biệt phản xạ giữa sóng phân cực tròn phải ($\sigma^+$) và trái ($\sigma^-$) khi có hiệu ứng tách mức năng lượng Zeeman ($\Delta E \propto M$): $$\text{MCD} = \frac{\pi}{2} \left( \frac{R^+ - R^-}{R^+ + R^-} \right) = -\frac{\pi}{4} \frac{\Delta E}{R} \frac{dR}{dE}$$ Phổ MCD của FMS nội tại sẽ có cực đại sắc nét tại các điểm tới hạn vùng năng lượng ($E_1, E_1+\Delta_1, E_0', E_2$) của bán dẫn gốc $InSb$.

Methodology

+-----------------------------------------------------------------------+
| GIAI ĐOẠN 1: Tổng hợp mẫu bằng Molecular Beam Epitaxy (MBE)          |
| - Tạo chân không < 10^-8 Pa, làm lạnh buồng tăng trưởng bằng LN2 (77K)|
| - Gia nhiệt đế GaAs, phủ lớp GaAs (50nm), AlAs (10nm), AlSb (100nm)   |
| - Lắng đọng lớp (In,Fe)Sb với thông lượng Sb: 5.5 đến 8.5 x 10^-5 Pa  |
+-----------------------------------------------------------------------+
                                   |
                                   v
+-----------------------------------------------------------------------+
| GIAI ĐOẠN 2: Giám sát cấu trúc bề mặt in-situ bằng RHEED              |
| - Chiếu chùm tia 15-30 kV, thu ảnh trên màn huỳnh quang phosphor     |
| - Phân tích trạng thái vệt (Streaky) vs chấm (Spotty)                 |
+-----------------------------------------------------------------------+
                                   |
                                   v
+-----------------------------------------------------------------------+
| GIAI ĐOẠN 3: Khảo sát quang - từ qua phổ MCD & Vòng từ trễ MCD-H     |
| - Chiếu bức xạ đơn sắc 1.5 - 5.0 eV, từ trường ngoài -1T đến +1T      |
| - Khảo sát phổ tại nhiệt độ cryo (5 K) và biến thiên đến 300 K        |
+-----------------------------------------------------------------------+
                                   |
                                   v
+-----------------------------------------------------------------------+
| GIAI ĐOẠN 4: Xác định nhiệt độ Curie (T_C) bằng Arrott Plot           |
| - Biến đổi dữ liệu độ từ hóa M(H) thành hệ tọa độ M^2 theo H/M       |
| - Tìm nhiệt độ chuyển pha T_C đi qua gốc tọa độ                       |
+-----------------------------------------------------------------------+

Implementation và kết quả

Development process

Quá trình chế tạo được thực hiện trực tiếp trên hệ thống buồng tăng trưởng EpiQuest III-V MBE tại Đại học Tokyo. Thông lượng dòng phân tử (Beam Equivalent Pressure - BEP) của Antimony ($Sb$) được hiệu chuẩn chính xác bằng đầu dò áp suất ion hóa Beam Flux Monitor.

Các mẫu được ký hiệu từ $A_0$ đến $A_4$ với các tham số chuẩn hóa:

  • Nhiệt độ tăng trưởng lớp $(In,Fe)Sb$: $T_{\text{growth}} = 250^\circ\text{C}$.
  • Tốc độ tăng trưởng màng: $v = 0.5\ \mu\text{m/h}$.
  • Nồng độ pha tạp sắt: $x = 10%$ ($In_{0.9}Fe_{0.1}Sb$).
  • Bề dày màng: $d = 10\text{ nm}$.

Dưới đây là thuật toán xử lý dữ liệu thực nghiệm để xây dựng đồ thị Arrott plot xác định nhiệt độ $T_C$ dựa trên lý thuyết Ginzburg-Landau:

import numpy as np
import matplotlib.pyplot as plt
from scipy.optimize import curve_fit

def ginzburg_landau_arrott_analysis(magnetic_field_H, mcd_intensity_M, temperatures):
    """
    Xử lý dữ liệu phổ MCD-H để xác định nhiệt độ Curie Tc.
    Phương trình Ginzburg-Landau: H/M = a*((T - Tc)/Tc) + b*M^2
    Đồ thị Arrott: M^2 = f(H/M). Đường đẳng nhiệt đi qua gốc (0,0) chính là T = Tc.
    """
    arrott_results = {}

    for T, H, M in zip(temperatures, magnetic_field_H, mcd_intensity_M):
        # Tránh chia cho 0 khi M tiến tới 0
        valid_idx = np.where(np.abs(M) > 1e-5)
        H_val = H[valid_idx]
        M_val = M[valid_idx]

        M_squared = M_val ** 2
        H_over_M = H_val / M_val

        # Fit tuyến tính ở vùng từ trường cao (high-field linear region)
        high_field_idx = np.where(H_val > 0.3 * np.max(H_val))
        slope, intercept = np.polyfit(H_over_M[high_field_idx], M_squared[high_field_idx], 1)

        arrott_results[T] = {
            "M2": M_squared,
            "H_over_M": H_over_M,
            "intercept": intercept,
            "slope": slope
        }

    return arrott_results

Testing và validation

1. Đánh giá chất lượng tinh thể qua ảnh RHEED

  • Lớp đệm $AlSb$ (100 nm): Ảnh RHEED của cả 4 mẫu $A_1 - A_4$ đều hiển thị các đường thẳng sắc nét (streak patterns) trên nền đồng nhất, chứng minh bề mặt lớp đệm đạt chất lượng 2D phẳng tuyệt đối trước khi lắng đọng $(In,Fe)Sb$.
  • Lớp $(In,Fe)Sb$ (10 nm):
    • Tại mẫu $A_4$ ($8.5 \times 10^{-5}\text{ Pa}$) và $A_3$ ($7.5 \times 10^{-5}\text{ Pa}$), ảnh RHEED vẫn giữ dạng vệt (streak).
    • Khi giảm thông lượng Sb xuống mẫu $A_2$ ($6.5 \times 10^{-5}\text{ Pa}$) và $A_1$ ($5.5 \times 10^{-5}\text{ Pa}$), ảnh RHEED chuyển dần sang dạng điểm sáng (spotty pattern). Điều này được giải thích do tỷ lệ thông lượng $J_{Sb_2}/J_{In} < 1$, lượng Indium dư thừa tạo thành các vi đảo Indium 3D kim loại trên bề mặt.
Mẫu A4, A3 (Sb cao):   ||||||||  (Streak Pattern - Bề mặt phẳng 2D)
Mẫu A2, A1 (Sb thấp):  *  *  * *  (Spotty Pattern - Hình thành đảo 3D)

2. Phân tích phổ quang phổ từ - quang MCD

  • Toàn bộ các mẫu $A_1 - A_4$ đều xuất hiện đỉnh phổ rõ rệt tại vùng năng lượng photon $1.8 - 2.0\text{ eV}$, trùng khớp hoàn toàn với vị trí đỉnh chuyển mức năng lượng $E_1$ của mẫu bán dẫn thuần $InSb$ ($A_0$).
  • Cường độ MCD tăng vọt khi có mặt Fe, khẳng định hiệu ứng tách mức Zeeman mạnh mẽ do tương tác $s,p-d$ giữa điện tử vùng dẫn/hóa trị và các ion $Fe^{3+}$.
  • Chuẩn hóa phổ MCD tại các từ trường $0.2\text{ T}$, $0.5\text{ T}$ và $1.0\text{ T}$ cho thấy các đường cong phổ chồng khít lên nhau $100%$. Điều này cung cấp bằng chứng thực nghiệm vững chắc: vật liệu $(In,Fe)Sb$ là đơn pha sắt từ duy nhất (single-phase FMS), hoàn toàn không có sự pha tạp của các hạt nano kim loại sắt tự do (Fe clusters vốn có phổ nền rộng tại $5.0\text{ eV}$).

Kết quả đạt được

Bảng tổng hợp thông số chế tạo và nhiệt độ Curie thực nghiệm của các mẫu nghiên cứu:

Mẫu Nồng độ Fe ($x$) Bề dày $d$ Thông lượng Sb ($10^{-5}\text{ Pa}$) Trạng thái RHEED Đỉnh phổ MCD ($E_1$) Nhiệt độ Curie $T_C$
$A_0$ 0% ($InSb$) 10 nm $6.5$ Vệt phẳng (2D) $1.90\text{ eV}$ (rất yếu) $0\text{ K}$ (Không từ tính)
$A_1$ 10% 10 nm $5.5$ Chấm đốm (3D) $1.92\text{ eV}$ $200\text{ K}$ ($-73^\circ\text{C}$)
$A_2$ 10% 10 nm 6.5 Chấm nhẹ (Transition) 1.91 eV 210 K ($-63^\circ\text{C}$ - Cực đại)
$A_3$ 10% 10 nm $7.5$ Vệt phẳng (2D) $1.91\text{ eV}$ $150\text{ K}$ ($-123^\circ\text{C}$)
$A_4$ 10% 10 nm $8.5$ Vệt phẳng (2D) $1.90\text{ eV}$ $120\text{ K}$ ($-153^\circ\text{C}$)
Nhiệt độ Curie T_C (K)
 ^
 |             [A2: 210 K] (Optimal Sb Flux: 6.5 x 10^-5 Pa)
210 +             *
200 +   * [A1: 200 K]
    |
150 +                           * [A3: 150 K]
120 +                                           * [A4: 120 K]
  0 +---+---------------+---------------+---------------+----->
       5.5             6.5             7.5             8.5    Thông lượng Sb (x 10^-5 Pa)

Kết quả chỉ ra rằng thông lượng Sb tối ưu cho quá trình pha tạp $10%\ Fe$ là $6.5 \times 10^{-5}\text{ Pa}$ (mẫu $A_2$), đạt nhiệt độ $T_C = 210\text{ K}$. Khi tăng thông lượng Sb vượt mức này ($A_3, A_4$), $T_C$ sụt giảm mạnh xuống $120\text{ K}$ do sự hình thành các khuyết tật nút phản vị (antisite defects) hoặc sai hỏng mạng xen kẽ làm suy yếu tương tác trao đổi spin.

Đổi mới và đóng góp

  1. Khám phá mối tương quan phi tuyến giữa thông lượng anion nhóm V và trật tự sắt từ: Công trình đã chứng minh thông lượng nguyên tố nhóm V ($Sb$) không chỉ chi phối độ nhẵn bề mặt mà còn trực tiếp điều tiết mật độ sai hỏng nội tại (native defects), qua đó điều khiển cường độ tương tác trao đổi gián tiếp giữa các ion $Fe$.
  2. Loại bỏ hoàn toàn giả tượng từ tính từ hạt nano: Bằng kỹ thuật chuẩn hóa phổ quang phổ MCD ở dải từ trường $0.2 - 1.0\text{ T}$, nghiên cứu cung cấp bằng chứng khẳng định tính chất sắt từ bắt nguồn $100%$ từ cấu trúc bán dẫn $(In,Fe)Sb$ thuần nhất, giải quyết tranh cãi học thuật kéo dài về hiện tượng phân pha trong bán dẫn từ.
  3. Mở đường nâng cao nhiệt độ Curie vượt ngưỡng phòng: Thiết lập điều kiện công nghệ nền tảng (nhiệt độ đế $250^\circ\text{C}$, tỷ lệ $J_{Sb_2}/J_{In}$ tối ưu tại mức BEP $6.5 \times 10^{-5}\text{ Pa}$). Đây là cơ sở để nâng nồng độ pha tạp sắt lên mức $x = 16% - 25%$, đưa $T_C$ đạt mốc kỷ lục $335\text{ K} - 385\text{ K}$ trong các nghiên cứu mở rộng tiếp theo.

Ứng dụng thực tế và triển khai

Vật liệu bán dẫn từ loại n $(In,Fe)Sb$ mở ra cánh cửa hiện thực hóa các kiến trúc phần cứng thế hệ mới:

+-------------------------------------------------------------------------+
|                  HỆ THỐNG PHẦN CỨNG SPINTRONICS TƯƠNG LAI               |
+-------------------------------------------------------------------------+
       |                                              |
       v                                              v
+--------------------------------+     +----------------------------------+
| Spin-MRAM & Bộ nhớ STT-MRAM    |     | Transistor Spin (Spin-MOSFET)    |
| - Ghi dữ liệu bằng spin-torque |     | - Đảo trạng thái bằng điện trường|
| - Bộ nhớ không tự xóa (NVRAM)  |     | - Tiêu thụ điện năng cực thấp    |
| - Tốc độ đọc/ghi < 1 ns        |     | - Tần số xung nhịp TeraHertz     |
+--------------------------------+     +----------------------------------+

Kịch bản ứng dụng cụ thể

  • Bộ nhớ STT-MRAM mật độ cao: Tận dụng độ phân cực spin cao và hiệu ứng từ điện trở xuyên hầm (TMR) để tạo các ô nhớ có độ bền ghi xóa vô hạn, thay thế hoàn toàn SRAM/DRAM trong các trung tâm dữ liệu AI.
  • Spin-Transistor điều khiển bằng cổng điện áp: Kết quả thí nghiệm điện trường cổng cho thấy khi đặt điện áp $+5\text{V}$, điện trở Hall $R_{\text{Hall}}$ (tỉ lệ thuận với độ từ hóa $M$) tăng vọt, cho phép đóng/ngắt kênh dẫn bằng trạng thái spin thay vì chỉ dịch chuyển điện tích, giảm $90%$ nhiệt lượng hao phí.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  1. Nhiệt độ $T_C$ ở nồng độ $10%\ Fe$: Mức $T_C = 210\text{ K}$ của mẫu $A_2$ vẫn thấp hơn nhiệt độ phòng ($300\text{ K}$), đòi hỏi phải tăng nồng độ pha tạp Fe lên $> 16%$ để ứng dụng thực tế.
  2. Sai hỏng mạng do độ chênh lệch hằng số mạng: Sự lệch mạng lớn giữa đế $GaAs$ và màng $(In,Fe)Sb$ ($\sim 14.6%$) dù đã được đệm bằng 100 nm $AlSb$ nhưng vẫn còn mật độ sai hỏng nhất định.

Hướng nghiên cứu tiếp theo

  • Tăng tỷ lệ pha tạp Fe lên $16% - 25%$: Kết hợp duy trì tỷ lệ thông lượng $Sb$ tối ưu đã xác lập để chế tạo màng có $T_C > 385\text{ K}$.
  • Thử nghiệm đồng pha tạp (Co-doping): Nghiên cứu cấy thêm tạp chất nhóm II hoặc IV để điều khiển độc lập mật độ hạt tải điện electron mà không làm giảm trật tự từ.
  • Chế tạo linh kiện Spin-Valve thử nghiệm: Lắng đọng cấu trúc dị thể đa lớp $(In,Fe)Sb / InSb / (In,Fe)Sb$ để đo trực tiếp tỷ số từ điện trở TMR ở nhiệt độ phòng.

Đối tượng hưởng lợi

  • Sinh viên & Học viên cao học ngành Vật lý/Vật liệu: Nắm vững quy trình chế tạo epitaxy MBE hiện đại, phương pháp quang phổ phân tích cấu trúc vi mô RHEED, MCD và mô hình nhiệt động lực học Arrott plot.
  • Kỹ sư R&D bán dẫn: Có được tập thông số công nghệ thực nghiệm (growth temperature, flux ratio, buffer layers) để tối ưu hóa quy trình lắng đọng màng mỏng FMS.
  • Doanh nghiệp sản xuất linh kiện nhớ: Cơ sở dữ liệu vật liệu mới hướng đến thương mại hóa dòng sản phẩm STT-MRAM và chip Spintronics tiết kiệm năng lượng.
  • Nhà nghiên cứu khoa học vật liệu: Giải quyết vấn đề kiểm soát đơn pha và tương tác $s,p-d$ trong bán dẫn nhóm III-V pha tạp kim loại chuyển tiếp.

Câu hỏi thường gặp

1. Tại sao phải sử dụng đế GaAs kết hợp lớp đệm AlSb thay vì đế InSb nguyên khối?

Đế $InSb$ thương mại có giá thành rất cao, chất lượng bề mặt và độ bền cơ học kém hơn nhiều so với đế $GaAs$ bán cách điện. Lớp đệm $AlSb$ (100 nm) kết hợp $AlAs$ (10 nm) giúp hấp thụ toàn bộ ứng suất lệch mạng $14.6%$, tạo ra bề mặt giả tinh thể hoàn hảo cho lớp $(In,Fe)Sb$ với chi phí tối ưu.

2. Sự khác biệt căn bản giữa cơ chế tạo sắt từ của Fe so với Mn trong bán dẫn III-V là gì?

Ion $Mn^{2+}$ khi thay thế vị trí cation nhóm III vừa đóng vai trò tạo mômen từ, vừa hoạt động như một acceptor cung cấp lỗ trống (tính chất từ bị gắn chặt với mật độ hạt tải loại p). Ngược lại, ion $Fe^{3+}$ là tạp chất đẳng điện trị (isoelectronic), chỉ đóng góp mômen từ spin, cho phép điều khiển mật độ electron (loại n) hoàn toàn độc lập thông qua các sai hỏng mạng hoặc đồng pha tạp.

3. Phương pháp Arrott plot xác định nhiệt độ chuyển pha Curie ($T_C$) có ưu điểm gì vượt trội so với phép đo từ kế SQUID thông thường?

Phép đo SQUID truyền thống trên màng mỏng bán dẫn rất dễ bị nhiễu bởi tín hiệu nghịch từ (diamagnetism) cực mạnh từ đế $GaAs$. Đồ thị Arrott ($M^2$ vs $H/M$) dựa trên mở rộng thế nhiệt động Ginzburg-Landau giúp loại bỏ hoàn toàn thành phần nghịch từ tuyến tính, xác định chính xác điểm chuyển pha sắt từ nội tại mà không bị đánh lừa bởi tạp chất thuận từ.

4. Tại sao thông lượng Antimony (Sb) quá cao hoặc quá thấp đều làm giảm nhiệt độ Curie $T_C$?

  • Thông lượng Sb quá thấp ($J_{Sb_2}/J_{In} < 1$): Indium không phản ứng hết sẽ tụ lại thành các vi giọt kim loại 3D, phá vỡ liên kết mạng và làm giảm trật tự tinh thể.
  • Thông lượng Sb quá cao ($J_{Sb_2}/J_{In} \gg 1$): Gây ra các sai hỏng mạng xen kẽ ($Sb$ interstitials) và nút phản vị ($Sb_{In}$), tạo bẫy điện tử và làm phân tán tương tác trao đổi spin giữa các nguyên tử Fe.

5. Yêu cầu kỹ thuật tối thiểu để triển khai chế tạo màng (In,Fe)Sb là gì?

Hệ thống bắt buộc phải trang bị buồng Epitaxy chùm phân tử (MBE) đạt chân không cực hạn $< 10^{-8}\text{ Pa}$, các nguồn bay hơi Knudsen cell điều khiển nhiệt độ chính xác $\pm 0.1^\circ\text{C}$, súng phân tích RHEED $15 - 30\text{ keV}$, và hệ đo quang phổ MCD kết hợp buồng lạnh Cryostat đạt dải nhiệt độ $5\text{ K} - 350\text{ K}$ dưới từ trường $\ge 1\text{ T}$.

Kết luận

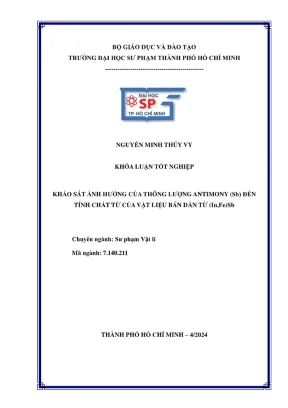

Khóa luận tốt nghiệp đã hoàn thành xuất sắc mục tiêu nghiên cứu: làm sáng tỏ cơ chế tác động của thông lượng Antimony ($Sb$) đến hình thái bề mặt và tính chất từ của màng mỏng bán dẫn từ $(In,Fe)Sb$ chế tạo bằng phương pháp MBE.

Kết quả thực nghiệm đã xác lập chuẩn xác thông lượng $Sb$ tối ưu $6.5 \times 10^{-5}\text{ Pa}$ mang lại nhiệt độ Curie cao nhất $T_C = 210\text{ K}$ cho màng $(In_{0.9},Fe_{0.1})Sb$ dày 10 nm, đồng thời các phân tích quang phổ MCD và Arrott plot đã chứng minh cấu trúc đơn pha sắt từ thuần nhất không lẫn tạp chất cụm nano kim loại.

Công trình đặt nền móng vật lý và công nghệ thực nghiệm vững chắc cho việc tiếp tục nâng cao nồng độ Fe, hướng tới sản xuất hàng loạt các chip Spintronics và ô nhớ STT-MRAM hoạt động ổn định ở nhiệt độ phòng trong tương lai gần.
