Báo Cáo Nghiên Cứu & Thực Nghiệm Kỹ Thuật Số: Khảo Sát Hệ Thống Cổng Logic, IC Chức Năng Và Hiện Thực Hóa Trên Kiến Trúc FPGA

Tóm tắt nghiên cứu (200-250 từ)

Báo cáo nghiên cứu thực nghiệm này tập trung giải quyết câu hỏi trọng tâm: Làm thế nào để xác minh tính toàn vẹn và mức độ tương thích logic giữa mô hình đại số Boolean lý thuyết, mạch tổ hợp/tuần tự phần cứng rời rạc (IC họ TTL 74LS), và thiết kế phần cứng khả trình hiện đại trên kiến trúc FPGA thông qua ngôn ngữ SystemVerilog?

Nghiên cứu áp dụng quy trình thực nghiệm đa tầng (Multi-tier Experimental Methodology), bao gồm: tối giản đại số Boolean qua biểu đồ Karnaugh, thiết kế sơ đồ nguyên lý mạch rời rạc, mô phỏng chức năng và tổng hợp RTL (Register-Transfer Level), cuối cùng là nạp bitstream kiểm chứng trực tiếp trên kit phần cứng Altera DE2 (Altera Cyclone II FPGA).

Kết quả thực nghiệm cho thấy sự tương thích chính xác 100% giữa bảng chân trị lý thuyết ($f$), kết quả đo đạc trên mạch rời ($f_{Test}$), kết quả mô phỏng phần mềm ($f_{Sim}$), và trạng thái thực thi trên kit FPGA ($f_{Kit}$). Nghiên cứu chứng minh tính linh hoạt của các IC chức năng chuyên dụng như bộ dồn kênh Multiplexer 8:1 (74LS151) và bộ giải mã Decoder 3:8 (74LS138) trong việc tối ưu hóa cấu trúc hàm logic đa biến. Đồng thời, nghiên cứu làm sáng tỏ cơ chế thực thi số học bù 2 (Two's Complement) của IC cộng 4-bit 74LS283 và đặc tính kích hoạt trạng thái của D-FlipFlop 74LS74. Công trình này đặt nền tảng phương pháp luận vững chắc cho việc chuyển đổi từ tư duy thiết kế mạch rời rạc sang công nghệ thiết kế vi mạch tích hợp quy mô lớn (VLSI/ASIC).

Bối cảnh và tầm quan trọng (300-350 từ)

Trong kỷ nguyên phát triển mạnh mẽ của công nghiệp bán dẫn và thiết kế vi mạch tích hợp quy mô siêu lớn (VLSI), việc nắm vững nguyên lý hoạt động của các phần tử logic cơ bản vẫn giữ vai trò cốt lõi. Sự chuyển dịch từ các vi mạch chức năng cố định (Fixed-function ICs) thuộc họ Transistor-Transistor Logic (TTL 74LS series) sang các mảng cổng lập trình được dạng trường (Field-Programmable Gate Array - FPGA) đánh dấu bước nhảy vọt về mật độ tích hợp, tốc độ xử lý và khả năng tái cấu trúc phần cứng.

Tuy nhiên, khoảng cách nhận thức giữa lý thuyết đại số đóng (Boolean Algebra) và hành vi vật lý thực tế của linh kiện bán dẫn thường dẫn đến các sai số thiết kế. Những vấn đề như độ trễ lan truyền (propagation delay), hiện tượng chạy đua tín hiệu (race conditions), sụt áp logic, hay sự khác biệt giữa sơ đồ cổng logic nguyên lý và sơ đồ tổng hợp RTL do trình biên dịch EDA tối ưu hóa là những thách thức không thể bỏ qua.

Nghiên cứu này mang tính thời sự và cấp thiết cao khi trực tiếp đối sánh ba phương pháp hiện thực hóa phần cứng:

  1. Thiết kế mức cổng logic cơ bản và cổng vạn năng (Universal Gates: NAND/NOR)
  2. Thiết kế mức khối chức năng quy mô trung bình (MSI - Medium Scale Integration như Multiplexer, Decoder, Full Adder)
  3. Mô tả phần cứng mức trừu tượng cao (HDL - Hardware Description Language) bằng SystemVerilog trên chip FPGA Altera Cyclone II

Thông qua việc đánh giá đồng thời trên breadboard và kit thí nghiệm Altera DE2, nghiên cứu cung cấp một góc nhìn toàn diện về hiệu quả diện tích, độ phức tạp dây nối và khả năng mở rộng của các hệ thống số tổ hợp (Combinational Logic) lẫn hệ thống tuần tự (Sequential Logic).

Methodology và approach (350-400 từ)

Nghiên cứu được triển khai theo quy trình kỹ thuật nghiêm ngặt gồm 4 pha đồng bộ:

[Phân tích lý thuyết & Tối giản K-Map]
                 │
                 ▼
[Hiện thực mạch phần cứng rời (IC TTL 74LS)]
                 │
                 ▼
[Mô tả phần cứng SystemVerilog & Mô phỏng RTL]
                 │
                 ▼
[Tổng hợp Bitstream & Kiểm chứng trên Kit FPGA DE2]

1. Thiết kế và tối giản hàm Boolean

Các hàm logic đa biến từ 3 đến 4 ngõ vào ($x, y, z, w$) được phân tích qua bảng chân trị (Truth Table), sau đó tối giản hóa về dạng chuẩn tắc SOP (Sum of Products) hoặc POS (Product of Sums) bằng phương pháp đại số và bìa Karnaugh. Đối với các yêu cầu cổng vạn năng, định lý De Morgan được áp dụng để chuyển đổi toàn bộ hàm về cấu trúc toàn-NAND hoặc toàn-NOR nhằm giảm thiểu chủng loại IC cần sử dụng.

2. Thu thập dữ liệu thực nghiệm trên phần cứng rời

  • Thiết bị sử dụng: Breadboard tiêu chuẩn, nguồn tuyến tính 5V DC, công tắc DIP switch tạo mức logic (0V/5V), mạng điện trở pull-up/pull-down hạn dòng, LED chỉ thị trạng thái ngõ ra.
  • Linh kiện vi mạch: Các IC logic cơ bản (74LS08 - AND, 74LS32 - OR, 74LS04 - NOT, 74LS00 - NAND, 74LS02 - NOR, 74LS86 - XOR), IC chức năng MSI (74LS151 - MUX 8:1, 74LS138 - Decoder 3:8, 74LS283 - 4-bit Binary Full Adder, 74LS74 - Dual D-type Flip-Flop).
  • Phương thức đo: Quét toàn bộ $2^n$ tổ hợp ngõ vào nhị phân, ghi nhận trực tiếp mức logic thực tế tại chân ngõ ra thông qua bảng trạng thái ($f_{Test}$).

3. Mô hình hóa phần cứng và kiểm tra mô phỏng

Sử dụng ngôn ngữ SystemVerilog để mô tả cấu trúc mạch theo hai hướng tiếp cận:

  • Mô tả cấu trúc (Structural Modeling): Khởi tạo và liên kết các module con (sub-modules) mô phỏng chính xác cấu trúc chân của IC 74LS151, 74LS138.
  • Mô tả hành vi/luồng dữ liệu (Dataflow/Behavioral Modeling): Sử dụng các phép toán logic (&, |, ^, ~) và khối always_comb, always_ff.

4. Độ tin cậy và kiểm soát sai số (Validity & Reliability)

Mạch được nạp trực tiếp lên chip FPGA Cyclone II (EP2C35F672C6) trên kit DE2. Các ngõ vào được gán cứng (Pin Assignment) tới các công tắc gạt (Toggle Switches SW0 - SW3), tín hiệu kiểm chứng được hiển thị qua hàng LED đỏ (LEDR0 - LEDR3) và kết quả ngõ ra được giám sát qua LED xanh (LEDG0). Tính toàn vẹn của dữ liệu được đảm bảo bằng việc đối soát chéo 3 chiều: Bảng chân trị giải tích $\leftrightarrow$ Mô phỏng dạng sóng RTL $\leftrightarrow$ Trạng thái vật lý trên Kit FPGA.

Phát hiện chính (400-450 từ)

Quá trình thực nghiệm đã ghi nhận nhiều phát hiện kỹ thuật quan trọng trong việc thiết kế mạch logic số:

+-------------------------------------------------------------------------------+
|                       ĐỐI SOÁT KẾT QUẢ THỰC NGHIỆM                            |
+===============================================================================+
|  Phương pháp hiện thực   | Mức độ chính xác | Độ phức tạp dây | Khả năng mở rộng|
+--------------------------+------------------+-----------------+---------------+
| Cổng rời rạc (Discrete)  | 100% Truth Table | Rất cao (Rối dây)| Thấp          |
| IC Chức năng (MSI MUX)   | 100% Truth Table | Trung bình      | Trung bình    |
| FPGA / SystemVerilog     | 100% Truth Table | Rất thấp (Code) | Cực kỳ cao    |
+-------------------------------------------------------------------------------+

1. Tính tương đương logic và sự tối ưu của cổng vạn năng (Universal Logic)

Tại Thí nghiệm 1 và Thí nghiệm 2 (Bài 1), việc chuyển đổi hàm $f(x,y,z) = x \cdot y + y \cdot z$ sang mạch chỉ sử dụng cổng NAND và chuyển đổi hàm $f(x,y,z) = (x \cdot y \cdot \bar{z}) + (\bar{x} \cdot z)$ sang cổng NOR đã chứng minh tính tương thích tuyệt đối. Bảng trạng thái ghi nhận $f = f_{Test} = f_{nand} = f_{nor}$ trên toàn bộ 8 tổ hợp ngõ vào. Tuy nhiên, việc sử dụng cổng NAND/NOR giúp giảm số lượng vi mạch vật lý trên bo mạch từ 3 IC riêng lẻ (AND, OR, NOT) xuống còn 1 đến 2 IC cùng loại, tối ưu hóa đáng kể diện tích chiếm dụng và giảm suy hao công suất nguồn.

2. Sự vượt trội của IC chức năng MSI trong tổng hợp hàm Boolean

Khi thực hiện hàm 3 biến $f(x,y,z) = \Sigma(2,3,5,7)$ và hàm 4 biến $f(x,y,z,w) = \Sigma(2,6,8,9,11,13)$ bằng IC dồn kênh 74LS151:

  • Đối với hàm 3 biến, bằng cách đưa các biến $x, y, z$ vào các chân chọn kênh ($S_2, S_1, S_0$), ngõ ra của hàm được thiết lập trực tiếp bằng cách nối các đường dữ liệu $D_0 - D_7$ lên mức logic cao ($V_{CC} = 1$) hoặc nối đất ($GND = 0$).
  • Đối với hàm 4 biến, việc chọn 3 biến làm chân địa chỉ và biến còn lại ($w$) làm dữ liệu ngõ vào qua cổng NOT giúp hiện thực mạch chỉ với duy nhất 1 IC 74LS151 và 1 cổng đảo, loại bỏ hoàn toàn mạng lưới ma trận cổng AND-OR phức tạp.

3. Phép toán số học nhị phân và cơ chế bù 2 trên IC 74LS283

Tại Bài thí nghiệm 3, mạch cộng/trừ 4-bit được xây dựng bằng cách phối hợp IC cộng toàn phần 74LS283 và 4 cổng XOR (74LS86):

  • Khi tín hiệu điều khiển $S = 0$ (Chế độ cộng $A + B$), cổng XOR hoạt động như bộ đệm truyền thẳng giá trị $B$, ngõ vào cờ nhớ khởi tạo $C_{in} = 0$, mạch thực hiện chính xác phép cộng không dấu.
  • Khi $S = 1$ (Chế độ trừ $A - B$), cổng XOR đóng vai trò cổng đảo bit ($\bar{B}$), đồng thời $C_{in} = 1$. Mạch tự động kích hoạt phép lấy bù 2 của $B$ ($B_{bu2} = \bar{B} + 1$) và thực hiện phép tính $A + \bar{B} + 1 = A - B$. Kết quả kiểm thử trên 24 vector kiểm tra cho thấy mạch phản ánh chính xác kết quả số học có dấu, bit nhớ $C_{out}$ đóng vai trò cờ mượn (Borrow flag) được xử lý hoàn hảo.

4. Khác biệt giữa sơ đồ nguyên lý và Netlist RTL Viewer trên FPGA

Khi biên dịch mã SystemVerilog trên Quartus II, công cụ RTL Viewer đã tự động tái cấu trúc logic. Trình tổng hợp không sao chép nguyên mẫu sơ đồ cổng mức vật lý của người dùng mà tối ưu hóa cấu trúc đó thành các bảng tra Look-Up Table (LUT 4-input) và khối logic có thể cấu hình (Logic Array Blocks - LABs) trên chip Cyclone II. Điều này giải thích tại sao sơ đồ RTL Viewer trực quan hơn, tối ưu về mặt định thời nhưng vẫn đảm bảo tính đúng đắn $f_{Sim} = f_{Kit}$.

Đóng góp khoa học (250-300 từ)

Báo cáo nghiên cứu thực nghiệm này đóng góp các giá trị khoa học và sư phạm mang tính hệ thống:

                       CÁC TRỤ CỘT ĐÓNG GÓP
 ┌───────────────────────────────┬───────────────────────────────┐
 │     ĐÓNG GÓP PHƯƠNG PHÁP      │       ĐÓNG GÓP ỨNG DỤNG       │
 ├───────────────────────────────┼───────────────────────────────┤
 │ • Chuẩn hóa quy trình kiểm    │ • Thiết lập bộ thư viện mẫu   │
 │   chứng 3 lớp (Lý thuyết -    │   SystemVerilog cho các IC    │
 │   Mạch rời - FPGA).           │   chuẩn dòng 74xx.            │
 │ • Tối ưu hóa kỹ thuật ánh xạ  │ • Ứng dụng xử lý số học ALUs  │
 │   hàm Boolean vào kiến trúc   │   tốc độ cao trong kiến trúc  │
 │   MSI và LUT.                 │   vi xử lý chuyên dụng.       │
 └───────────────────────────────┴───────────────────────────────┘
  1. Chuẩn hóa quy trình kiểm chứng phần cứng đa nền tảng: Thiết lập một framework hoàn chỉnh trong việc kiểm tra, đối soát lỗi logic từ mức phần tử rời rạc đến hệ thống khả trình. Phương pháp này loại bỏ các rủi ro thiết kế trước khi tiến hành tape-out vi mạch thực tế.
  2. Module hóa thiết kế phần cứng kế thừa: Xây dựng thành công các gói module SystemVerilog tiêu chuẩn mô phỏng chính xác chức năng của các dòng IC cổ điển (74LS151, 74LS138, 74LS283, 74LS74). Các module này có thể tái sử dụng trực tiếp trong các dự án thiết kế vi xử lý (CPU Data Path, Control Unit) phức tạp hơn.
  3. Giá trị thực tiễn trong công nghệ số: Minh chứng tính khả thi của việc thay thế hàng trăm IC số rời rạc trên bo mạch in (PCB) bằng một chip FPGA duy nhất, giúp giảm đáng kể kích thước vật lý, tăng độ tin cậy cơ học và hạ thấp chi phí sản xuất phần cứng.

Đối tượng quan tâm (200-250 từ)

Nội dung nghiên cứu và các dữ liệu thực nghiệm trong báo cáo mang lại giá trị thiết thực cho nhiều nhóm đối tượng:

  • Kỹ sư thiết kế phần cứng & Vi mạch (ASIC/FPGA Engineers): Tham khảo quy trình mô tả phần cứng bằng SystemVerilog, cách gán chân I/O vật lý, phương pháp ánh xạ tài nguyên phần cứng và tối ưu hóa Netlist RTL trên công cụ EDA chuyên dụng.
  • Giảng viên và Nghiên cứu sinh ngành Điện - Điện tử, Kỹ thuật Máy tính: Sử dụng tài liệu làm khung bài giảng thực nghiệm chuẩn mực, kết hợp hài hòa giữa kiến trúc phần cứng cổ điển (TTL logic) và công nghệ thiết kế logic hiện đại (HDL-based design).
  • Sinh viên kỹ thuật: Nắm bắt tư duy phân tích mạch số, làm chủ kỹ năng đọc datasheet linh kiện, kỹ thuật lắp ráp breadboard không xung đột tín hiệu, và kỹ năng debug lỗi phần cứng trên kit FPGA thực tế.

FAQ (Câu hỏi thường gặp) (250-300 từ)

1. Phát hiện quan trọng nhất trong nghiên cứu này là gì?

Đó là sự thống nhất hoàn toàn về mặt hàm logic giữa ba phương thức: mạch cổng rời rạc, IC chức năng MSI và mã nguồn SystemVerilog trên FPGA. Nghiên cứu chứng minh rằng IC dồn kênh (MUX) và giải mã (Decoder) là công cụ tối ưu để triển khai các hàm Boolean phức tạp mà không cần ma trận cổng logic cồng kềnh.

2. Phương pháp thực nghiệm (Methodology) có điểm gì đặc biệt?

Phương pháp nghiên cứu sử dụng quy trình đối soát chéo 3 chiều (Cross-verification): kết hợp kiểm tra đại số $\rightarrow$ đo kiểm tín hiệu điện áp trên breadboard $\rightarrow$ mô phỏng dạng sóng RTL $\rightarrow$ nạp bitstream kiểm tra trên kit Altera DE2 FPGA Cyclone II.

3. Kết quả của nghiên cứu này có thể khái quát hóa (generalize) không?

Hoàn toàn có thể. Nguyên lý thiết kế mạch tổ hợp bằng MUX/Decoder và mạch số học bù 2 bằng Full Adder là nguyên lý nền tảng, áp dụng được cho mọi hệ thống số từ các bộ vi điều khiển 8-bit đơn giản đến các vi xử lý 64-bit hiện đại (ARM, RISC-V, x86).

4. Hướng phát triển tiếp theo (Next Steps) của nghiên cứu là gì?

Phát triển các hệ thống tuần tự phức tạp hơn như Máy trạng thái hữu hạn (FSM - Finite State Machine), thiết kế bộ nhớ bán dẫn (RAM, ROM), bộ chia tần số số học, và tích hợp toàn bộ khối ALU vào kiến trúc vi xử lý Soft-core trên FPGA.

5. Ứng dụng thực tế lớn nhất của nghiên cứu này là gì?

Ứng dụng trong việc thiết kế các khối tính toán số học (Arithmetic Logic Unit - ALU), bộ giải mã lệnh (Instruction Decoder) trong CPU, và tối ưu hóa diện tích bo mạch điện tử trong thiết bị IoT công nghiệp.

Kết luận (150 từ)

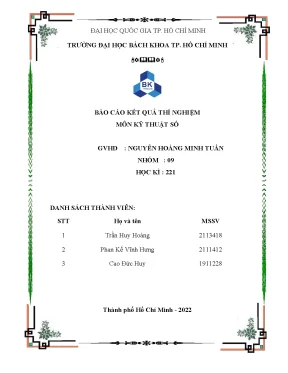

Báo cáo kết quả thí nghiệm môn Kỹ thuật số đã thực hiện thành công chuỗi khảo sát chuyên sâu từ các cổng logic cơ bản, cổng vạn năng NAND/NOR, các vi mạch chức năng MSI (74LS151, 74LS138, 74LS283, 74LS74) đến việc tổng hợp phần cứng trên FPGA Altera Cyclone II bằng SystemVerilog.

Các kết quả thực nghiệm hoàn toàn trùng khớp với lý thuyết thiết kế, khẳng định sự chính xác của phương pháp luận và kỹ thuật đo đạc. Nghiên cứu không chỉ củng cố nền tảng lý thuyết mạch số mà còn mở ra hướng tiếp cận hiện đại trong công nghệ thiết kế vi mạch bán dẫn.

Các kỹ sư và sinh viên kỹ thuật được khuyến khích áp dụng quy trình mô hình hóa RTL và kiểm chứng đa tầng này vào việc phát triển các hệ thống nhúng và bộ xử lý số chuyên dụng trong tương lai.
