BÁO CÁO THÔNG TIN VÀ PHÂN TÍCH HỌC THUẬT GIÁO TRÌNH: THIẾT KẾ THI CÔNG BO MẠCH ĐIỆN TỬ

Tổng quan về giáo trình

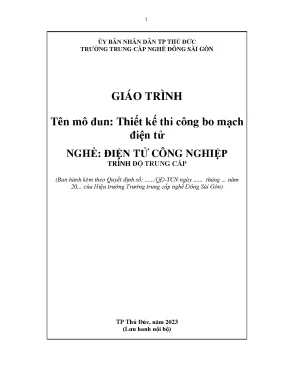

Giáo trình Thiết kế thi công bo mạch điện tử là tài liệu đào tạo chuyên môn thuộc nghề Điện tử công nghiệp ở trình độ Trung cấp, do Trường Trung cấp Nghề Đông Sài Gòn biên soạn và ban hành theo quyết định nội bộ năm 2023. Trong cấu trúc chương trình đào tạo nghề kỹ thuật, mô đun này đảm nhận vai trò cầu nối giữa phần lý thuyết linh kiện - mạch điện tử cơ bản với quy trình gia công, chế tạo mạch phần cứng thực tế trong sản xuất công nghiệp.

+-------------------------------------------------------------------------+
|                  CHƯƠNG TRÌNH ĐÀO TẠO ĐIỆN TỬ CÔNG NGHIỆP               |
|                                                                         |
|  [Linh kiện & Mạch cơ bản] ---> [THIẾT KẾ THI CÔNG BO MẠCH] ---> [Xưởng]|
|                                         |                               |
|                     +-------------------+-------------------+           |
|                     |                                       |           |
|             [Orcad Release 9.2]                     [Proteus 7 Pro]     |
|             - Orcad Capture (Nguyên lý)             - ISIS (Nguyên lý)  |
|             - Orcad Layout (Mạch in)                - ARES (Mạch in)    |
+-------------------------------------------------------------------------+

Mục tiêu học tập trọng tâm của giáo trình bao gồm:

  1. Nắm vững phương pháp cài đặt, cấu hình và quản trị các bộ công cụ phần mềm chuyên dụng hỗ trợ thiết kế điện tử trên máy tính (EDA/CAD).
  2. Xây dựng sơ đồ nguyên lý mạch điện tử chuẩn xác thông qua hai hệ thống phần mềm Proteus (ISIS) và Orcad (Capture 9.2).
  3. Chuyển đổi dữ liệu sơ đồ nguyên lý (Netlist) sang môi trường thiết kế mạch in (Orcad Layout 9.2 và Proteus ARES Professional).
  4. Thiết lập quy tắc đi dây, định tuyến tự động hoặc thủ công và thực hiện các kỹ thuật cải thiện bo mạch như phủ đồng bảo vệ.
  5. Rèn luyện tác phong công nghiệp, tính chính xác và tính cẩn trọng trong quá trình thiết kế phần cứng điện tử.

Cấu trúc giáo trình được tổ chức theo phương pháp tiếp cận từng bước (step-by-step tutorial). Tài liệu tích hợp song song hai giải pháp phần mềm thông dụng trong công nghiệp là Orcad (Cadence) và Proteus (Labcenter Electronics), phân tích trực tiếp trên các bài toán mạch cụ thể như mạch dao động tích hợp IC LM555.

Nội dung kiến thức cốt lõi

+-------------------------------------------------------------------------+
|                    TIẾN TRÌNH 5 CHƯƠNG TRỌNG TÂM                        |
+-------------------------------------------------------------------------+
| Chương 1: Cài đặt phần mềm trên máy tính (Orcad 9.2, Proteus 7, Crack)  |
|     |                                                                   |
|     v                                                                   |
| Chương 2: ISIS Professional (Vẽ sơ đồ nguyên lý mạch tích hợp Proteus)  |
|     |                                                                   |
|     v                                                                   |
| Chương 3: ARES Professional (Quy tắc định tuyến, Auto-router, Phủ đồng) |
|     |                                                                   |
|     v                                                                   |
| Chương 4: Orcad Capture 9.2 (Thư viện, Bus, Chỉnh sửa Pin LM555, Netlist)|
|     |                                                                   |
|     v                                                                   |
| Chương 5: Orcad Layout 9.2 (Chuyển Netlist, Thiết kế mạch in PCB)       |
+-------------------------------------------------------------------------+

Các chương và chủ đề chính

  • Chương 1: Cài đặt phần mềm trên máy tính: Phân tích tổng quan về phần mềm Orcad của tập đoàn Cadence, yêu cầu cấu hình hệ thống (bộ nhớ tối thiểu 640KB, bộ vi xử lý IBM Pentium, hệ điều hành Win9x/WinME/NT/XP, chuẩn màn hình VGA). Hướng dẫn quy trình cài đặt chi tiết Orcad 9.2, bảng mã Key Codes cho từng phân hệ (Capture: A, LayoutStd: E, LayoutPlus: F, PSpice: H...), mã xác nhận Authorization Code (LILAMA2), sao chép tệp vá lỗi hệ thống và nguyên tắc nâng cấp phần mềm. Đồng thời giới thiệu quy trình cài đặt Proteus 7 Professional.
  • Chương 2: ISIS Professional (Proteus): Quy trình khởi tạo bản vẽ thiết kế mới (New Project), quản lý tệp dự án (Open Project), cấu trúc menu lệnh (Create a new design, Load a new design, Enable/disable grid dot display, Copy, Move, Delete). Kỹ thuật khai thác thư viện linh kiện qua công cụ Pick devices và thao tác nối dây sơ đồ nguyên lý.
  • Chương 3: ARES Professional (Proteus): Hướng dẫn bố trí vị trí linh kiện trên không gian bo mạch 2D, cấu hình tham số trong bảng điều khiển Design Rule Manager (chọn lớp đồng Bottom, kích thước đường dẫn, đường kính lỗ xuyên VIA). Thực hiện giải thuật định tuyến tự động (Auto-router), lưu trữ dự án, xuất tệp dữ liệu (Export ARES region file) và xử lý phủ đồng bằng công cụ Power plane generator.
  • Chương 4: Orcad Capture 9.2: Quy chuẩn thiết lập dự án nguyên lý (New Project), quy tắc quản lý thư mục dự án đồng nhất với tên tệp. Thao tác lấy linh kiện (Place part - phím tắt P), xoay góc 90 độ (Rotate - phím tắt R), lật đối xứng (Mirror Horizontally - H, Mirror Vertically - V), kết nối dây dẫn (Place wire - phím tắt W). Quản lý cấu trúc đường truyền Bus (Bus Entry, Place Net Alias), kiểm tra thông mạch toàn tuyến (Select Entire Net), đánh dấu chân không sử dụng (No Connect). Thực hiện bài học vẽ mạch dao động IC LM555, chỉnh sửa thông số chân linh kiện (Edit Part, Pin Properties, Pin Visible) và tạo tệp liên kết mạng dây (Netlist).
  • Chương 5: Orcad Layout 9.2: Khởi động phân hệ Layout, liên kết Netlist từ Capture, bố trí linh kiện theo tọa độ thực tế trên bo mạch và tối ưu hóa đường mạch in trước khi chuyển sang giai đoạn gia công vật lý.

Kiến thức nền tảng được xây dựng

Lĩnh vực nền tảng Nguyên lý cốt lõi được định hình trong giáo trình
Bố trí linh kiện (Component Placement) Transistor công suất phải bố trí gần biên mạch in nhằm giải quyết vấn đề tản nhiệt và tạo điều kiện thuận lợi cho thao tác sửa chữa; tụ điện chống nhiễu nguồn cần được đặt trực tiếp cạnh chân cấp nguồn của vi mạch IC.
Logic kết nối mạng dây (Netlisting & Bus) Nhóm các tín hiệu phức tạp thành đường truyền Bus, định danh tín hiệu thông qua bí danh (Place Net Alias), cơ chế đồng bộ tự động giữa các điểm nối có cùng tên nhãn trong không gian thiết kế.
Quy chuẩn kiểm tra thiết kế (Design Rules) Thiết lập ranh giới cách ly điện học, bề rộng đường mạch dẫn dòng, kích thước lỗ qua mạch (VIA) và tạo mặt phẳng mass/nguồn (Power Plane) trên lớp Bottom.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Cài đặt, xử lý lỗi tương thích hệ điều hành cũ (Win9x/XP/NT); sử dụng thuần thục các tổ hợp phím tắt (P, W, R, H, V); tùy biến chân linh kiện trong thư viện chuẩn (Pin Properties, ẩn/hiện chân mass GND).
  • Kỹ năng phân tích: Đọc hiểu sơ đồ nguyên lý mạch tích hợp; phát hiện lỗi trùng tên linh kiện (Part Reference) trước khi biên dịch; kiểm tra thông mạch tín hiệu (Select Entire Net).
  • Năng lực thực hành nghề nghiệp: Thiết kế hoàn chỉnh bản vẽ mạch in một lớp (Single-sided PCB) đáp ứng tiêu chuẩn sản xuất, giảm thiểu độ phức tạp khi hàn lắp và hạn chế hiện tượng nhiễu mạch nguồn.

Phương pháp giảng dạy và học tập

+-------------------------------------------------------------------------+
|                  QUY TRÌNH DẠY HỌC THEO PHƯƠNG THỨC 4 BƯỚC              |
|                                                                         |
| [1. Lý thuyết công cụ]  --> Giới thiệu giao diện, menu lệnh, phím tắt   |
|         |                                                               |
|         v                                                               |
| [2. Mô phỏng minh họa]  --> Trực quan hóa qua ảnh chụp từng thao tác    |
|         |                                                               |
|         v                                                               |
| [3. Thực hành dự án]    --> Tự thiết kế mạch dao động IC LM555          |
|         |                                                               |
|         v                                                               |
| [4. Kiểm thử & Đánh giá]--> Biên dịch Netlist, kiểm tra thông mạch      |
+-------------------------------------------------------------------------+

Phương pháp tiếp cận sư phạm

Giáo trình triển khai phương pháp giảng dạy tích hợp (kết hợp giải thích lý thuyết công cụ với thực hành trực quan trên máy tính). Toàn bộ thao tác kỹ thuật đều đi kèm minh họa trực quan từ giao diện phần mềm (từ hình 1.1 đến các hình minh họa trong Chương 4), giúp người học đối chiếu trực tiếp màn hình làm việc với tài liệu.

Bài tập và đồ án mạch mẫu

Tài liệu sử dụng đồ án mẫu xuyên suốt: Mạch dao động tạo xung sử dụng IC LM555. Dự án tích hợp đầy đủ các nhóm linh kiện tiêu chuẩn bao gồm:

  • Vi mạch định thời LM555.
  • Điện trở (r), tụ hóa có cực (cap), tụ gốm không phân cực (cap np), diode bán dẫn (diode).
  • Đèn báo hiển thị trạng thái (Led).
  • Khối cấp nguồn và cổng kết nối ngoại vi (con2, nguồn VCC, điểm nối đất 0V/GND).

Phương thức đánh giá kết quả

Đánh giá người học thông qua sản phẩm kỹ thuật với các tiêu chí định lượng:

  1. Mức độ chuẩn xác của sơ đồ nguyên lý (không trùng tên Part Reference, không để hở chân tín hiệu không sử dụng).
  2. Tệp Netlist biên dịch không phát sinh lỗi liên kết logic.
  3. Bản vẽ mạch in ARES/Layout phân bổ linh kiện đúng nguyên tắc vật lý và hoàn thành việc phủ đồng mặt dưới (Bottom Layer).

Hướng dẫn tự học

Người học cần thực hành lặp lại quy trình tìm kiếm linh kiện trong thư viện tổng hợp (Libraries -> Select All), nghiên cứu tài liệu hướng dẫn trực tuyến định dạng PDF qua trình đọc Acrobat Reader được tích hợp trong bộ cài đặt Orcad.

Điểm nổi bật và cập nhật

Tiến trình phát triển phần mềm EDA

+-------------------------------------------------------------------------+
|                   LỊCH SỬ TIẾN HÓA BỘ PHẦN MỀM ORCAD                    |
|                                                                         |
|  [Orcad 3.2] (Môi trường MS-DOS, xử lý lệnh cơ bản)                     |
|       |                                                                 |
|       v                                                                 |
|  [Orcad 4.0] (Cải tiến giao diện và quản lý tệp)                        |
|       |                                                                 |
|       v                                                                 |
|  [Orcad 7.0] (Chuyển sang nền tảng Windows đồ họa)                      |
|       |                                                                 |
|       v                                                                 |
|  [Orcad 9.2] (Tích hợp Capture, Layout Plus, PSpice - Trọng tâm tài liệu)|
|       |                                                                 |
|       v                                                                 |
|  [Orcad 15.x] (Nâng cấp toàn diện cho thiết kế vi mạch cao tầng)        |
+-------------------------------------------------------------------------+

Giáo trình phân tích tiến trình nâng cấp của phần mềm Cadence Orcad qua các thời kỳ:

  • Phiên bản 3.2 & 4.0: Hoạt động trên môi trường dòng lệnh MS-DOS sơ khai.
  • Phiên bản 7.0: Bước chuyển dịch quan trọng sang nền tảng hệ điều hành đồ họa Microsoft Windows.
  • Phiên bản 9.2 & 9.5: Hoàn thiện bộ ba giải pháp: Orcad Capture (thiết kế nguyên lý), PSpice (mô phỏng tín hiệu), Orcad Layout (vẽ mạch in công nghiệp).
  • Phiên bản 15: Nâng cấp hệ thống thư viện và hiệu năng cho các bo mạch phức tạp.

Phân loại giải pháp nâng cấp hệ thống

Tài liệu hướng dẫn cụ thể hai phương thức xử lý kỹ thuật khi cập nhật phần mềm thiết kế:

  1. Bản vá lỗi (Patch Update): Duy trì phần mềm nền tảng hiện hữu, cài đè các gói tệp sửa lỗi từ nhà sản xuất.
  2. Bản nâng cấp toàn diện (Full Release): Gỡ bỏ hoàn toàn phiên bản cũ, kiểm tra tính tương thích của phần cứng máy tính và chi phí bản quyền trước khi tiến hành cài đặt mới.

Giá trị thực tiễn trong công nghiệp

Giáo trình không xem phần mềm là công cụ độc lập mà luôn gắn kết với quy tắc sản xuất thực tế. Ví dụ, giáo trình yêu cầu bố trí Transistor công suất ở rìa mạch nhằm phục vụ gắn miếng tản nhiệt nhôm và giúp kỹ thuật viên dễ dàng đo kiểm, thay thế linh kiện mà không ảnh hưởng đến cụm mạch điều khiển trung tâm.

Đối tượng sử dụng giáo trình

+-------------------------------------------------------------------------+
|                        CƠ CẤU ĐỐI TƯỢNG SỬ DỤNG                         |
+-------------------------------------------------------------------------+
| [Học viên Trung cấp Nghề] -> Học mô đun Thiết kế thi công bo mạch       |
| [Kỹ thuật viên Sửa chữa]  -> Tra cứu sơ đồ mạch, thao tác ARES/Layout   |
| [Giảng viên Nghề]         -> Khung giáo án chuẩn hóa bài thực hành CAD  |
| [Người tự học Điện tử]    -> Từng bước tự tạo bo mạch in hoàn chỉnh     |
+-------------------------------------------------------------------------+
  • Học viên trình độ Trung cấp: Phục vụ trực tiếp cho học viên chuyên ngành Điện tử công nghiệp theo chương trình đào tạo nghề.
  • Yêu cầu kiến thức tiên quyết:
    • Hiểu biết cơ bản về linh kiện điện tử: Ký hiệu, nguyên lý hoạt động của điện trở, tụ điện, diode bán dẫn, mạch tích hợp định thời LM555.
    • Kỹ năng tin học cơ bản: Quản trị tập tin, cài đặt phần mềm và thao tác trên hệ điều hành Windows.
  • Giảng viên chuyên ngành: Sử dụng làm khung tài liệu giảng dạy lý thuyết chuyên môn và phân bổ các tiết học thực hành trong phòng máy vi tính.
  • Kỹ thuật viên và người tự học: Làm tài liệu tra cứu các thao tác lệnh CAD/EDA, phục vụ mục đích thiết kế và thi công bo mạch thủ công hoặc quy mô nhỏ.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn phục vụ học viên hệ Trung cấp nghề Điện tử công nghiệp, kỹ thuật viên lắp ráp mạch điện tử và người mới bắt đầu làm quen với các công cụ CAD thiết kế phần cứng mạch in.

2. Cần chuẩn bị kiến thức nền nào trước khi học?

Người học cần trang bị kiến thức về lý thuyết mạch điện, ký hiệu linh kiện điện tử cơ bản (R, C, Diode, Transistor, IC) và kỹ năng sử dụng máy tính căn bản trên nền tảng Windows.

3. Điểm khác biệt của giáo trình này so với các tài liệu khác là gì?

Giáo trình tích hợp đồng thời hai bộ phần mềm song hành là Orcad 9.2 (Cadence) và Proteus 7 (Labcenter), tập trung vào phương pháp hướng dẫn từng bước (step-by-step) thông qua các hình ảnh chụp giao diện và bài tập mạch dao động LM555 thực tế.

+------------------+----------------------------------+----------------------------------+
| Tiêu chí         | Môi trường Cadence Orcad 9.2    | Môi trường Proteus 7 Pro         |
+------------------+----------------------------------+----------------------------------+
| Vẽ nguyên lý     | Orcad Capture (Quản lý Bus sâu)  | ISIS (Giao diện trực quan)       |
| Thiết kế mạch in | Orcad Layout (Chuẩn công nghiệp) | ARES (Auto-router & Power Plane) |
| Chỉnh sửa chân   | `Edit Part` / `Pin Properties`   | `Pick devices` từ thư viện       |
+------------------+----------------------------------+----------------------------------+

4. Làm sao để tự học hiệu quả theo giáo trình?

Người học cần cài đặt đầy đủ phần mềm lên máy tính cá nhân, thực hành tuần tự từng thao tác lệnh (lấy linh kiện, xoay/lật, nối dây, đặt nhãn bus, gán mã linh kiện) và hoàn thiện bài tập vẽ mạch dao động IC LM555 trước khi chuyển qua phần thiết kế mạch in PCB.

5. Có tài liệu bổ trợ nào kèm theo giáo trình không?

Bộ cài đặt phần mềm tích hợp sẵn trình đọc Acrobat Reader cùng hệ thống tài liệu sổ tay trợ giúp trực tuyến (Help documentation) của Orcad và Proteus, hỗ trợ tra cứu cấu trúc chân của các họ linh kiện phức tạp.

Kết luận

Giáo trình Thiết kế thi công bo mạch điện tử của Trường Trung cấp Nghề Đông Sài Gòn hệ thống hóa toàn diện quy trình thiết kế mạch điện tử từ bước cài đặt phần mềm, thiết lập sơ đồ nguyên lý đến hoàn thiện bản vẽ mạch in trên hai công cụ Orcad 9.2 và Proteus 7.

+-------------------------------------------------------------------------+
|                     LỘ TRÌNH HỌC TẬP KHUYẾN NGHỊ                        |
|                                                                         |
| Cài đặt & Cấu hình EDA -> Thiết kế Schematic -> Xuất Netlist -> Layout  |
|      (Chương 1)           (Chương 2, 4)         (Chương 4)   (Chương 3,5)|
+-------------------------------------------------------------------------+

Lộ trình học tập khuyến nghị cho người học là nắm vững thao tác dựng nguyên lý (Capture/ISIS), kiểm soát quy tắc kiểm tra lỗi logic và xuất Netlist, sau đó áp dụng các nguyên tắc bố trí linh kiện vật lý và định tuyến trên môi trường mạch in (Layout/ARES). Nguồn tài liệu hỗ trợ kèm theo là hệ thống sổ tay điện tử PDF tra cứu thư viện linh kiện trong bộ cài đặt của hãng.
