TỔNG QUAN TÀI LIỆU HỌC THUẬT: GIÁO TRÌNH MÔ ĐUN BẢO DƯỠNG VÀ SỬA CHỮA HỆ THỐNG TRUYỀN LỰC (MĐ 29)

Tổng quan về giáo trình

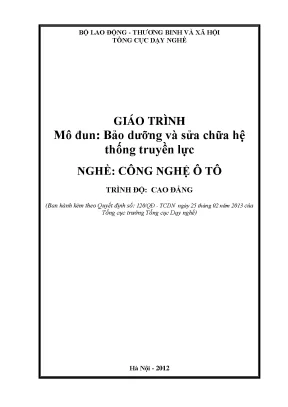

Giáo trình Mô đun: Bảo dưỡng và sửa chữa hệ thống truyền lực (Mã số: MĐ 29) là tài liệu đào tạo chuyên môn nghề bắt buộc thuộc chương trình đào tạo nghề Công nghệ ô tô ở trình độ Cao đẳng. Giáo trình được ban hành kèm theo Quyết định số 120/QĐ-TCDN ngày 25 tháng 02 năm 2013 của Tổng cục trưởng Tổng cục Dạy nghề (Bộ Lao động - Thương binh và Xã hội), do tập thể cán bộ, giảng viên Khoa Động lực thuộc Trường Cao đẳng nghề Cơ khí Nông nghiệp biên soạn (Phạm Tố Như chủ biên, Nguyễn Đức Nam đồng chủ biên cùng 18 thành viên ban biên soạn hoàn thành năm 2012).

                      HỆ THỐNG TRUYỀN LỰC Ô TÔ (MĐ 29)
  [Ly hợp]        [Hộp số]                     [Trục các đăng]  [Cầu chủ động]
  - Ma sát        - Tỷ số truyền: i = z2/z1    - Khớp nối       - Bộ vi sai
  - Thủy lực      - Hộp số ngang / dọc         - Then hoa trượt - Truyền lực chính
  - Điện từ       - Cơ cấu gài số              - Trục 2/3 khớp  - Bán trục & Moay-ơ

Trong chương trình đào tạo, mô đun MĐ 29 được bố trí giảng dạy sau khi người học đã hoàn thành hệ thống các môn học và mô đun kỹ thuật cơ sở bao gồm: MH 07, MH 08, MH 09, MH 10, MH 11, MH 12, MH 13, MH 14, MH 15, MH 16 và các mô đun chuyên ngành từ MĐ 17 đến MĐ 28. Mục tiêu học tập cốt lõi của mô đun nhằm trang bị cho học viên khả năng:

  • Trình bày đầy đủ nhiệm vụ, yêu cầu, phân loại, cấu tạo và nguyên lý hoạt động của các bộ phận trong hệ thống truyền lực (ly hợp, hộp số, trục các đăng, truyền lực chính, bộ vi sai, bán trục, moay-ơ và bánh xe).
  • Phân tích chính xác các hiện tượng, nguyên nhân sai hỏng kỹ thuật.
  • Thực hiện đúng quy trình tháo lắp, kiểm tra, bảo dưỡng và sửa chữa từng cụm chi tiết theo quy chuẩn kỹ thuật và quy phạm an toàn nghề nghiệp.

Thời lượng toàn bộ mô đun là 150 giờ, trong đó thời gian lý thuyết chiếm 30 giờ, thực hành chiếm 114 giờ và kiểm tra định kỳ 6 giờ. Cấu trúc giáo trình được thiết kế theo tiến trình công nghệ logic: bắt đầu từ việc phân tích tổng quan cấu tạo và nguyên lý, chuyển tiếp sang phân loại chi tiết, phương pháp nhận dạng sai hỏng và kết thúc bằng các bước thực hành tháo lắp, đo kiểm, hiệu chỉnh và khắc phục sự cố.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được phân bổ chi tiết qua 6 bài học chính trong khung 150 giờ đào tạo:

  • Bài 1: Tổng quan về hệ thống truyền lực (39 giờ - Mã MĐ 29-01): Khái quát nhiệm vụ truyền công suất từ động cơ đến bánh xe chủ động; phân loại cấu hình truyền lực theo vị trí đặt động cơ và cầu dẫn động gồm FF (Front-Front: động cơ trước - cầu trước chủ động), FR (Front-Rear: động cơ trước - cầu sau chủ động), 4WD (4 Wheel Drive: 4 bánh chủ động), MR (Middle-Rear: động cơ đặt giữa - cầu sau chủ động) và RR (Rear-Rear: động cơ đặt sau - cầu sau chủ động); nguyên lý biến đổi tốc độ và mô men quay qua tỷ số truyền bánh răng hộp số ($i = \frac{z_{\text{bị động}}}{z_{\text{chủ động}}}$); cấu tạo trục các đăng 2 khớp nối và 3 khớp nối; nguyên lý phân chia mô men và tạo chênh lệch tốc độ góc qua bộ vi sai của cầu chủ động.
  • Bài 2: Bảo dưỡng hệ thống truyền lực (24 giờ): Trình bày mục đích, yêu cầu kỹ thuật và quy trình bảo dưỡng định kỳ các cụm chi tiết nhằm duy trì tình trạng kỹ thuật, ngăn chặn nguy cơ mài mòn, giảm hao tổn cơ học và bảo đảm an toàn vận hành.
  • Bài 3: Sửa chữa ly hợp (21 giờ - Mã MĐ 29-02): Khảo sát cấu tạo và nguyên lý các cụm ly hợp ma sát khô 1 đĩa dùng lò xo trụ bố trí xung quanh, ly hợp 1 đĩa dùng lò xo đĩa hình côn (góc côn $176^\circ$), ly hợp ma sát khô 2 đĩa có đĩa ép trung gian, ly hợp thủy lực (bánh bơm và bánh tuabin) và ly hợp điện từ sử dụng hạt từ/bột sắt. Cung cấp quy trình kiểm tra, phương pháp tháo nén lò xo và xử lý sai hỏng của các chi tiết đĩa ma sát, đĩa ép, càng mở, bi "T" và xy lanh điều khiển.
  • Bài 4: Sửa chữa hộp số (23 giờ): Phân tích cơ chế biến đổi tỷ số truyền, nguyên lý hoạt động của hộp số ngang, hộp số dọc, cơ cấu gài số và các hư hỏng cơ học trong cụm bánh răng, trục truyền và vòng đồng tốc.
  • Bài 5: Sửa chữa các đăng (14 giờ): Đi sâu vào kết cấu trục ống thép carbon chống uốn xoắn, cơ cấu rãnh then hoa trượt bù trừ chiều dài, cấu tạo khớp chữ thập và phương pháp khắc phục hiện tượng mất cân bằng động gây rung giật ở tốc độ cao.
  • Bài 6: Sửa chữa cầu chủ động (29 giờ): Khảo sát truyền lực cuối cùng (truyền lực chính), cụm bánh răng vi sai nón, các bán trục và moay-ơ bánh xe; phương pháp căn chỉnh khe hở ăn khớp và xử lý tiếng ồn của cầu sau/cầu trước.
TIẾN TRÌNH NỘI DUNG MÔ ĐUN:
[Tổng quan HTTL (FF, FR, 4WD, MR, RR)]

Kiến thức nền tảng được xây dựng

Giáo trình củng cố và xây dựng hệ thống cơ sở lý thuyết kỹ thuật thông qua các nguyên lý cơ bản:

  • Lý thuyết biến đổi mô men và truyền động cơ học: Thiết lập mối quan hệ giữa vận tốc góc, mô men xoắn và tỷ số truyền: $$\text{Mô men đầu thứ cấp} = \text{Mô men đầu sơ cấp} \times \text{Tỷ số truyền}$$ $$\text{Số vòng quay đầu sơ cấp} = \text{Số vòng quay đầu thứ cấp} \times \text{Tỷ số truyền}$$
  • Nguyên lý thủy động lực học: Hoạt động truyền công suất không tiếp xúc cơ khí trong ly hợp thủy lực dựa trên sự chuyển hóa động năng của chất lỏng tuần hoàn giữa bánh bơm (nhận công từ trục khuỷu) và bánh tuabin (nối với trục sơ cấp hộp số).
  • Nguyên lý điện từ học: Cơ chế đóng/ngắt truyền động qua lực hút từ trường sinh ra bởi cuộn dây điện từ khép kín mạch từ qua bột sắt điền đầy giữa phần chủ động và bị động.
  • Cơ chế dẫn động điều khiển và cường hóa lực: Hệ thống cơ cấu dẫn động cơ khí thuần túy (đòn kéo, dây cáp), dẫn động thủy lực (xy lanh chính, xy lanh công tác) và các hệ thống cường hóa trợ lực khí nén/chân không nhằm giảm lực tác dụng lên bàn đạp của người vận hành.

Kỹ năng phát triển

Thông qua 114 giờ thực hành, giáo trình rèn luyện các nhóm kỹ năng chuyên biệt:

  • Kỹ năng kỹ thuật tháo lắp và định vị: Thao tác sử dụng dụng cụ chuyên dùng để nén lò xo đĩa/lò xo trụ bằng bu lông nút chai; thiết lập dấu ghi gióng thẳng hàng giữa vỏ ly hợp, bánh đà và đĩa áp suất trước khi tháo rời; xả khí (xả e) mạch dầu dẫn động thủy lực.
  • Kỹ năng phân tích và chẩn đoán: Tra cứu bảng ma trận hư hỏng để khoanh vùng nguyên nhân khi gặp các hiện tượng: ly hợp trượt, ly hợp ngắt không dứt khoát, phát tiếng ồn khi đạp/nhả bàn đạp, rung giật khi truyền lực.
  • Kỹ năng đo kiểm dung sai hình học: Sử dụng thước lá, đồng hồ so và bàn máp để đo độ phẳng mặt ma sát đĩa ép, đo độ đảo hướng trục và hướng kính của đĩa ma sát, đo độ sâu đầu đinh tán chìm, đo khe hở giữa chốt rãnh then đĩa và trục sơ cấp bằng dưỡng/dây dương cầm.

Phương pháp giảng dạy và học tập

Mô đun MĐ 29 áp dụng mô hình sư phạm tích hợp giữa lý thuyết và thực hành thao tác nghề nghiệp. Thời lượng thực hành chiếm tới 76% tổng số giờ học, định hình phương pháp đào tạo theo trình tự 4 bước:

  1. Giảng giải sơ đồ nguyên lý: Phân tích bản vẽ kỹ thuật cắt bổ và sơ đồ động học của cụm chi tiết.
  2. Thao tác mẫu quy trình: Giảng viên thực hiện thao tác chuẩn về tháo, kiểm tra kích thước hình học và lắp đặt trên mô hình hoặc xe thực tập.
  3. Luyện tập thực hành: Học viên thực hiện quy trình theo nhóm trên bàn nâng và giá tháo lắp động lực.
  4. Đo đạc và đối chiếu: Thu thập số liệu đo đạc thực tế, ghi phiếu kiểm tra và so sánh với bảng thông số tiêu chuẩn kỹ thuật ban hành.

Phương pháp chẩn đoán lỗi trong giáo trình được cấu trúc hóa dưới dạng ma trận: Triệu chứng hư hỏng $\rightarrow$ Nguyên nhân có thể $\rightarrow$ Biện pháp kiểm tra, khắc phục. Ví dụ đối với hiện tượng "ly hợp ăn không êm / bị rung":

  • Nguyên nhân: Bề mặt đĩa áp suất bị méo mó, đĩa ly hợp dính dầu, đinh rivê lỏng, lò xo giảm chấn suy yếu hoặc chốt chìm bị mòn.
  • Biện pháp: Vệ sinh bằng dung môi làm sạch, tán lại đinh tán, gia công mài phẳng lại bề mặt đĩa ép hoặc thay thế mới cụm đĩa ma sát.

Phương pháp đánh giá kết quả học tập căn cứ trên mức độ tuân thủ quy trình công nghệ, tính chính xác của thao tác đo kiểm (đạt dung sai cho phép tính bằng milimét) và mức độ chấp hành an toàn lao động trong xưởng sửa chữa.

Điểm nổi bật và cập nhật

Giáo trình hệ thống hóa các phương án kết cấu và thông số kỹ thuật được áp dụng trong ngành công nghệ ô tô:

            SO SÁNH KẾT CẤU LY HỢP: LÒ XO TRỤ VS LÒ XO ĐĨA

  • Phân tích so sánh các dạng kết cấu ly hợp: Làm rõ sự chuyển đổi kỹ thuật giữa cụm ly hợp sử dụng lò xo trụ bố trí xung quanh (yêu cầu 9 đến 12 lò xo trụ kèm hệ thống đòn mở độc lập) và ly hợp sử dụng lò xo đĩa hình côn (góc côn $176^\circ$, tích hợp chức năng ép và đòn nhả trên cùng một chi tiết lò xo, mang lại lực ép đồng đều và giảm kích thước bao).

  • Hệ thống hóa các cơ cấu truyền mô men: Trình bày chi tiết 3 kiểu kết nối truyền mô men từ vỏ ly hợp sang đĩa ép:

    1. Kiểu vấu truyền động: Mô men truyền qua vấu trên đĩa ép ăn khớp lỗ trên vỏ; nhược điểm dễ mòn gây ồn.
    2. Kiểu bản giằng hướng tâm: Sử dụng các tấm thép đàn hồi ghép hướng tâm, triệt tiêu khe hở va đập.
    3. Kiểu bản giằng hướng trục (tiếp tuyến): Sử dụng các lá thép đàn hồi bắt tiếp tuyến, tối ưu hóa khả năng chịu lực kéo và truyền mô men êm dịu.

  • Cung cấp định lượng bảng thông số kỹ thuật và giới hạn sửa chữa:

  • Quy chuẩn đệm điều chỉnh khi gia công đĩa áp suất: Khi mài phẳng bề mặt ma sát đĩa ép, giáo trình quy định rõ chiều dày vòng đệm bù lượng mài:

    • Lượng mài $< 1.0\text{ mm}$: Không cần gài đệm.
    • Lượng mài từ $1.0\text{ mm}$ đến $< 2.0\text{ mm}$: Gài 1 vòng đệm có chiều dày $1.2\text{ mm}$.
    • Lượng mài từ $2.0\text{ mm}$ đến $< 3.0\text{ mm}$: Gài 2 vòng đệm hoặc 1 vòng đệm có kích thước tương đương.

Đối tượng sử dụng giáo trình

Tài liệu được phân cấp và quy định phạm vi sử dụng theo chuẩn đào tạo nghề:

                         ĐỐI TƯỢNG SỬ DỤNG GIÁO TRÌNH MĐ 29
[Sinh viên Cao đẳng nghề]      [Giảng viên chuyên ngành]       [Thợ kỹ thuật sửa chữa]
- Học phần chuyên môn bắt buộc - Khung bài giảng tích hợp      - Tra cứu pan bệnh hệ thống
- Yêu cầu tiên quyết: MH07-16  - Phiếu hướng dẫn thực hành     - Định mức dung sai hình học
  và MĐ17-28                     114 giờ tại xưởng               và bảng đệm căn chỉnh
  • Học viên, sinh viên trình độ Cao đẳng nghề ngành Công nghệ ô tô: Sử dụng làm tài liệu học tập chính quy cho mô đun MĐ 29 để hoàn thiện kiến thức lý thuyết chuyên môn và rèn luyện kỹ năng thực hành nghề nghiệp.
  • Điều kiện tiên quyết đối với người học: Cần hoàn thành khối kiến thức cơ sở gồm các môn học từ MH 07 đến MH 16 (Cơ học cơ sở, Vật liệu học, Dung sai lắp ghép, Vẽ kỹ thuật...) và các mô đun chuyên ngành tiền đề từ MĐ 17 đến MĐ 28 (Bảo dưỡng động cơ, Hệ thống nhiên liệu, Hệ thống điện...).
  • Giảng viên chuyên ngành Công nghệ ô tô: Làm căn cứ biên soạn giáo án lý thuyết, giáo án thực hành và xây dựng các bảng hướng dẫn công việc (phiếu thực hành) phân bổ trong 114 giờ tại xưởng.
  • Kỹ thuật viên, thợ sửa chữa ô tô: Sử dụng làm tài liệu tra cứu các bước tháo lắp cụm chi tiết, thông số giới hạn mài mòn và phương pháp xử lý các pan bệnh thực tế trên hệ thống truyền động xe cơ giới.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này được ban hành cho đối tượng nào?

Giáo trình được biên soạn phục vụ đào tạo trình độ Cao đẳng nghề cho nghề Công nghệ ô tô theo Quyết định số 120/QĐ-TCDN của Tổng cục Dạy nghề, đồng thời làm tài liệu tham khảo cho thợ sửa chữa ô tô tại các cơ sở bảo dưỡng.

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun MĐ 29?

Người học bắt buộc phải hoàn thành khối môn học cơ sở từ MH 07 đến MH 16 và các mô đun kỹ thuật chuyên ngành từ MĐ 17 đến MĐ 28 để có kiến thức về nguyên lý máy, dung sai đo lường, cấu tạo tổng thể phương tiện và quy tắc an toàn xưởng.

3. Giáo trình có cấu trúc khác biệt như thế nào so với giáo trình lý thuyết thuần túy?

Giáo trình phân bổ thời lượng thực hành chiếm đa số (114/150 giờ, tương đương 76%), cấu trúc nội dung gắn liền các bảng tra cứu triệu chứng - nguyên nhân - giải pháp và đưa ra các bảng thông số giới hạn đo kiểm cụ thể tính bằng milimét.

                CƠ CẤU THỜI LƯỢNG MÔ ĐUN MĐ 29 (150 GIỜ)

4. Phương pháp tự học giáo trình hiệu quả đối với phần kiểm tra ly hợp?

Người học cần đối chiếu hình vẽ cấu tạo với bảng thông số kỹ thuật, nắm vững các bước sử dụng dụng cụ đo chuyên dùng (đồng hồ so kiểm tra độ đảo đĩa, thước cặp đo chiều sâu đinh tán, dây dương cầm đo khe hở then hoa) và tuân thủ thứ tự siết bu lông đai ốc đối xứng khi lắp đĩa ép.

5. Tài liệu đưa ra những tiêu chuẩn kiểm tra dung sai cốt lõi nào cho cụm đĩa ép và đĩa ma sát?

Các tiêu chuẩn định lượng bao gồm: độ phẳng bề mặt ma sát đĩa áp suất $\le 0.2\text{ mm}$ (giới hạn thay thế $0.3\text{ mm}$); độ sâu đầu đinh tán chìm của đĩa ma sát $\le 1.5\text{ mm}$ (giới hạn bảo dưỡng $0.2\text{ mm}$); độ đảo đĩa ma sát $\le 1.3\text{ mm}$; hành trình tự do của chốt đĩa $\le 0.27\text{ mm}$ (giới hạn $0.5\text{ mm}$).

Kết luận

Giáo trình Mô đun: Bảo dưỡng và sửa chữa hệ thống truyền lực (Mã số: MĐ 29) cung cấp hệ thống kiến thức toàn diện về cấu tạo, nguyên lý, chẩn đoán hư hỏng và quy trình công nghệ bảo dưỡng, sửa chữa các bộ phận thuộc hệ thống truyền động ô tô (ly hợp, hộp số, trục các đăng và cầu chủ động). Lộ trình học tập được thiết kế mạch lạc từ Bài 1 (Tổng quan hệ thống truyền lực) qua Bài 2 (Bảo dưỡng kỹ thuật) đến các Bài 3, 4, 5, 6 (Quy trình tháo lắp, kiểm tra và sửa chữa chuyên sâu từng cụm chi tiết). Tài liệu là căn cứ quy chuẩn phục vụ công tác giảng dạy, học tập hệ cao đẳng nghề và tra cứu kỹ thuật theo khung chương trình đào tạo do Tổng cục Dạy nghề ban hành.
