Tổng quan về giáo trình

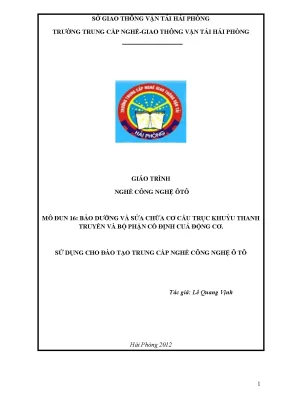

Giáo trình Nghề Công nghệ Ôtô – Mô đun 16: Bảo dưỡng và sửa chữa cơ cấu trục khuỷu thanh truyền và bộ phận cố định của động cơ do tác giả Lê Quang Vịnh biên soạn (Sở Giao thông Vận tải Hải Phòng – Trường Trung cấp Nghề Giao thông Vận tải Hải Phòng, 2012). Tài liệu được xây dựng nhằm phục vụ công tác đào tạo chuyên ngành Công nghệ Ô tô, thuộc khối kiến thức chuyên môn nghề cốt lõi về hệ thống động cơ đốt trong.

Về mục tiêu học tập (learning outcomes), giáo trình trang bị cho người học hệ thống năng lực toàn diện gồm:

  • Trình bày chính xác nhiệm vụ, điều kiện làm việc, vật liệu chế tạo và đặc điểm cấu tạo của thân máy, nắp máy, đáy dầu (cácte), pít tông, xéc măng, chốt pít tông, thanh truyền và trục khuỷu.
  • Phân tích nguyên nhân hư hỏng, cơ chế mài mòn cơ học và ăn mòn hóa học của các cụm chi tiết tĩnh và động.
  • Thực hiện chuẩn xác quy trình tháo lắp, đo kiểm sai số hình học (độ cong, xoắn, mòn côn, mòn méo/ôvan), bảo dưỡng định kỳ và sửa chữa phục hồi theo đúng tiêu chuẩn kỹ thuật của nhà sản xuất.
  • Sử dụng thành thạo các trang thiết bị chuyên dùng, dụng cụ đo cơ khí chính xác và tuân thủ nghiêm ngặt an toàn lao động, vệ sinh công nghiệp.

Cấu trúc giáo trình có tổng thời lượng 120 giờ, bao gồm 30 giờ lý thuyết và 90 giờ thực hành, được phân bổ thành 7 bài học logic từ cơ bản đến chuyên sâu. Điểm đặc sắc của tài liệu là phương pháp tiếp cận định lượng hóa, kết hợp giữa giải tích cơ học động cơ (biểu đồ chu trình công tác $p-V$, phương trình phân tích véc tơ lực) với các bảng thông số kỹ thuật, quy trình thao tác từng bước và dữ liệu sửa chữa thực tế từ nhiều dòng động cơ như Toyota (4A-F, 1NZ-FE, 11B, 13B, 14B), Zin-130 và Mercedes-Benz.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình được triển khai tuần tự qua 7 bài học chuyên đề:

  1. Bài 1: Tháo lắp, nhận dạng bộ phận cố định và cơ cấu trục khuỷu thanh truyền (30 giờ: 10h lý thuyết, 20h thực hành)
    Cung cấp cấu tạo chi tiết nắp máy, thân máy (loại xilanh rời khô/ướt và xilanh liền), cácte, trục khuỷu, thanh truyền, pít tông, xéc măng và chốt pít tông. Phân tích chu trình nhiệt động 4 kỳ, biểu đồ quan hệ áp suất – thể tích ($p-V$) và sự phân rã lực tác dụng: áp lực khí cháy $P_{kt}$, lực dọc thanh truyền $P_1$, lực pháp tuyến $Z$, lực tiếp tuyến $T$ tạo mô men quay và lực ngang $N$ gây mài mòn vách xi lanh. Thiết lập quy trình tháo lắp chuẩn và bảng tra lực xiết nắp máy.

  2. Bài 2: Bảo dưỡng bộ phận cố định của động cơ và cơ cấu trục khuỷu thanh truyền (15 giờ: 5h lý thuyết, 10h thực hành)
    Phân loại và quy định nội dung kỹ thuật cho các chế độ bảo dưỡng: bảo dưỡng thường xuyên (hàng ngày), bảo dưỡng định kỳ Cấp 1, Cấp 2 và Cấp 3. Hướng dẫn quy trình cạo muội than buồng đốt, thông rửa đường dầu bôi trơn, kiểm tra khe hở nhiệt pít tông – xi lanh, khe hở miệng xéc măng và độ rơ gối đỡ trục.

  3. Bài 3: Sửa chữa bộ phận cố định của động cơ (15 giờ: 3h lý thuyết, 12h thực hành)
    Tập trung nhận dạng hiện tượng, nguyên nhân hư hỏng của thân máy, nắp máy và cácte. Giới thiệu các phương pháp kiểm tra khuyết tật rạn nứt bằng mắt thường, ngâm dầu bôi bột màu và chẩn đoán tia hồng ngoại. Quy định kỹ thuật sửa chữa: cạo rà mặt phẳng nắp máy (khống chế độ vênh $\le 0,05\text{ mm}$), kỹ thuật khoan tán đinh đồng gối mép $1/3$ đường kính để vá nứt, doa và ép bạc lỗ con đội (khe hở $0,03 - 0,04\text{ mm}$).

  4. Bài 4: Sửa chữa xi lanh (15 giờ: 3h lý thuyết, 12h thực hành)
    Phân tích cơ chế mòn côn, mòn méo (ôvan) của mặt gương xi lanh. Hướng dẫn sử dụng đồng hồ so đo trong và panme đo trong tại các vị trí cách mép trên/dưới $10\text{ mm}$. Xác định tiêu chuẩn gia công: mòn côn $> 0,02\text{ mm}$ hoặc mòn méo $> 0,07\text{ mm}$ phải tiến hành doa lên cốt. Cung cấp bảng kích thước 3 cấp sửa chữa (cốt $1: +0,5\text{ mm}$, cốt $2: +0,75\text{ mm}$, cốt $3: +1,00\text{ mm}$), tiêu chuẩn độ bóng đạt cấp 8–9 ($R_z = 0,32$) và kỹ thuật ép ống lót sơ mi ướt với độ nhô vai $0,05 - 0,07\text{ mm}$.

  5. Bài 5: Sửa chữa nhóm Pít tông (15 giờ: 3h lý thuyết, 12h thực hành)
    Quy trình kiểm tra sai lệch hình học thân pít tông (dạng ôvan, rãnh xẻ giãn nở chữ I, T), độ mòn rãnh xéc măng. Phương pháp gia nhiệt luộc pít tông trong dầu diesel $20 - 30$ phút trước khi ép chốt, kỹ thuật chia miệng xéc măng so le $90^\circ, 120^\circ, 180^\circ$ và bố trí lệch góc tâm lỗ chốt.

  6. Bài 6: Sửa chữa nhóm thanh truyền (15 giờ: 3h lý thuyết, 12h thực hành)
    Kiểm tra độ cong, xoắn của thân thanh truyền chữ I; phân loại và kỹ thuật xử lý bạc lót đầu to (bạc biên) và đầu nhỏ (bạc đồng). Tiêu chuẩn chênh lệch khối lượng giữa các thanh truyền trong cùng động cơ không vượt quá $15\text{ g}$.

  7. Bài 7: Sửa chữa nhóm trục khuỷu (15 giờ: 3h lý thuyết, 12h thực hành)
    Đo kiểm độ mòn côn, mòn méo của cổ trục chính và cổ biên; kiểm tra độ đảo, khe hở dịch dọc trục khuỷu qua tấm căn hạn chế; chẩn đoán bộ giảm chấn dao động xoắn và cân bằng tĩnh/động bánh đà.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng trên hệ thống lý thuyết khoa học kỹ thuật đa ngành:

  • Động học và động lực học cơ cấu biến đổi chuyển động: Giải tích cơ cấu tay quay thanh truyền; phân tích hệ lực biến thiên tuần hoàn tác động lên pít tông và trục khuỷu thông qua phương trình véc tơ $\vec{P} = \vec{P_1} + \vec{N}$ và $\vec{P_1} = \vec{Z} + \vec{T}$.
  • Khoa học vật liệu và nhiệt luyện: Khảo sát cơ lý tính của gang xám, gang hợp kim niken-crôm, hợp kim nhôm, thép 45, thép hợp kim thấp; cấu trúc lớp mạ crôm chịu mài mòn trên xéc măng lửa và chốt pít tông; đặc tính chống ma sát của các hệ vật liệu bạc lót gồm hợp kim Ba bít (80% Sn kết hợp Sb, Cu, Pb), hợp kim đồng chì (70% Cu, 30% Pb) và hợp kim nhôm ACM.
  • Dung sai lắp ghép và kỹ thuật đo lường: Nguyên lý xác định dung sai kích thước, độ tròn, độ trụ, khe hở dầu bôi trơn và các chuỗi kích thước lắp ráp giữa pít tông – chốt – thanh truyền – bạc lót – trục khuỷu.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác tháo lắp đúng trình tự đối xứng từ ngoài vào trong/từ giữa ra ngoài; sử dụng cờ lê cân lực siết nắp máy nhiều giai đoạn kết hợp góc quay $90^\circ$; sử dụng vam ép thủy lực để ép ống lót xi lanh; gia nhiệt chi tiết trong dầu diesel.
  • Kỹ năng phân tích (Analytical skills): Phân tích hình thái mài mòn (mòn côn, mòn ôvan do tác dụng của lực ngang $N$ và vùng nhiệt độ cao); chẩn đoán nguyên nhân rạn nứt nắp máy do sốc nhiệt; đọc và xử lý số liệu đo kiểm panme, đồng hồ so đo trong để đưa ra quyết định doa lên cốt hoặc thay mới.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Thực hiện cạo rà mặt phẳng nắp máy; cạo rà điều chỉnh bạc lót trục khuỷu; khoan ta-rô cấy đinh tán xử lý vết nứt thân máy; lắp đặt xéc măng đúng chiều vát và góc phân bố miệng.

Phương pháp giảng dạy và học tập

Tiếp cận sư phạm (Pedagogical approach)

Giáo trình được thiết kế theo mô hình đào tạo dựa trên năng lực (Competency-Based Training) tích hợp giữa lý thuyết chuyên ngành và thực hành kỹ năng. Thời lượng thực hành chiếm tới 75% (90/120 giờ), bảo đảm học viên được rèn luyện trực tiếp trên mô hình, tổng thành động cơ và thiết bị gia công cơ khí chuyên dùng.

Cấu trúc bảng bài tập và quy trình thao tác chuẩn

Tất cả các bài học đều được chuẩn hóa thành các bảng quy trình công nghệ chi tiết, xác định rõ ba thành phần bắt buộc:

  1. Trình tự các bước công việc: Liệt kê theo thứ tự công nghệ nghiêm ngặt (ví dụ: xả chất lỏng công tác $\rightarrow$ tháo thiết bị phụ trợ $\rightarrow$ nới lỏng nắp máy từ hai đầu vào giữa theo 3 lần lực $\rightarrow$ nhấc mặt máy).
  2. Dụng cụ, trang thiết bị yêu cầu: Quy định chính xác chủng loại dụng cụ (cờ lê dẹt, choòng $10-17$, khẩu tuýp $14-21$, tay công, cờ lê cân lực, vam chuyên dùng, đồng hồ so, bàn máp, máy ép thủy lực).
  3. Tiêu chuẩn kỹ thuật và an toàn: Thiết lập các mốc dung sai và yêu cầu an toàn bắt buộc (không dùng tuốc nơ vít bẩy mặt phẳng tiếp xúc, giữ nguyên vị trí cũ của từng nắp gối đỡ, bảo đảm độ nhô vai xi lanh $0,05 - 0,07\text{ mm}$).
BẢNG ĐỐI CHIẾU THÔNG SỐ SIẾT LỰC NẮP MÁY VÀ ĐỘ VÊNH CHO PHÉP
-----------------------------------------------------------------------------
Loại Động cơ          Lực xiết ban đầu / Quy định        Góc / Bước siết bổ sung
-----------------------------------------------------------------------------
Toyota 4A-F           60 N.m (610 kg.cm)                 1 lần = 90 độ
Toyota 1NZ-FE         Lần 1: 40 N.m (400 kg.cm)          Lần 2: 90 độ | Lần 3: 90 độ
Độ phẳng mặt máy      Toyota: <= 0,05 mm                 Mercedes-Benz: <= 0,05 mm
-----------------------------------------------------------------------------

Phương pháp đánh giá và tự học

  • Phương pháp đánh giá (Assessment): Kết hợp đánh giá kiến thức lý thuyết (cấu tạo, giải tích lực, cơ chế hư hỏng) với đánh giá kỹ năng thực hành thông qua phiếu kiểm tra tay nghề. Tiêu chí chấm điểm căn cứ vào: độ chính xác thao tác, tuân thủ an toàn lao động, thời gian hoàn thành và sai số đo kiểm sau gia công/lắp ráp.
  • Hướng dẫn tự học (Self-study guidelines): Học viên sử dụng tài liệu để tự đối chiếu quy trình khi thực hành tại xưởng; nghiên cứu các dạng biểu đồ pha phối khí, chu trình $p-V$; tự tra cứu các bảng thông số cốt sửa chữa của xi lanh và trục khuỷu để rèn luyện kỹ năng ra quyết định kỹ thuật.

Điểm nổi bật và cập nhật

  • Định lượng hóa toàn bộ quy trình kiểm chuẩn: Giáo trình không mô tả cảm tính mà cung cấp các tiêu chuẩn số học chính xác: độ vênh bề mặt cho phép của nắp máy gang và nhôm ($\le 0,05\text{ mm}$), khe hở giữa pít tông và thành xi lanh động cơ xăng ($0,03\text{ mm}$), động cơ diesel ($0,08\text{ mm}$), khe hở con đội ($0,03 - 0,04\text{ mm}$), độ chênh lệch tâm giữa các xi lanh ($< 0,05\text{ mm}$).
  • Bảng tra cứu kích thước sửa chữa lên cốt thực tế: Cung cấp thông số hình học nguyên thủy và 3 cấp cốt tăng kích thước của các dòng động cơ công nghiệp và thương mại:
    • Toyota 11B: Cốt 0 ($95,23\text{ mm}$), Cốt 1 ($95,73\text{ mm}$), Cốt 2 ($95,98\text{ mm}$), Cốt 3 ($96,23\text{ mm}$).
    • Toyota 13B: Cốt 0 ($102,2\text{ mm}$), Cốt 1 ($102,7\text{ mm}$), Cốt 2 ($102,9\text{ mm}$), Cốt 3 ($103,2\text{ mm}$).
    • Toyota 14B: Cốt 0 ($102,23\text{ mm}$), Cốt 1 ($102,73\text{ mm}$), Cốt 2 ($102,98\text{ mm}$), Cốt 3 ($103,23\text{ mm}$).
    • Zin-130: Cốt 0 ($100,05\text{ mm}$), Cốt 1 ($100,55\text{ mm}$), Cốt 2 ($101,05\text{ mm}$), Cốt 3 ($101,505\text{ mm}$).
  • Tích hợp các dòng động cơ đa dạng: Giáo trình kết hợp giữa các kết cấu động cơ cổ điển (động cơ xăng chữ V Zin-130, nắp máy buồng đốt phân chia) và các động cơ hiện đại có cơ cấu phối khí trục cam kép DOHC, xích truyền động cam (Toyota 1NZ-FE).
  • Kết nối trực tiếp với công nghệ xưởng: Giáo trình chuẩn hóa các phương pháp phục hồi cơ khí chuyên dụng như cạo rà mặt phẳng bằng bột màu trên bàn máp, ta-rô ren cấy bạc, mài doa xi lanh trên máy doa chuyên dụng, ép thủy lực ống lót sơ mi ướt.

Đối tượng sử dụng giáo trình

  • Sinh viên và học viên: Học viên trình độ trung cấp nghề, cao đẳng nghề và sinh viên đại học ngành Công nghệ Kỹ thuật Ô tô, Kỹ thuật Cơ khí Động lực cần tài liệu học tập thực hành mô đun chuyên sâu về động cơ đốt trong.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các môn học cơ sở: Vẽ kỹ thuật cơ khí, Dung sai lắp ghép và đo lường kỹ thuật, Cơ sở lý thuyết động cơ đốt trong, Vật liệu học cơ khí và Nhập môn công nghệ ô tô.
  • Giảng viên và cán bộ hướng dẫn thực hành: Sử dụng làm tài liệu giảng dạy chuẩn hóa, xây dựng đề cương chi tiết bài giảng tích hợp, thiết kế các trạm thực hành xưởng (workstations) và xây dựng bộ tiêu chí đánh giá kỹ năng nghề.
  • Kỹ thuật viên tại garage và xưởng sửa chữa cơ khí: Sử dụng làm tài liệu tra cứu thông số kỹ thuật, quy trình công nghệ tháo lắp, định mức mô men siết bulông và quy chuẩn dung sai cốt sửa chữa trong công tác bảo dưỡng, đại tu động cơ.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chuyên biệt cho học viên trung cấp nghề, sinh viên cao đẳng, đại học ngành Công nghệ Ô tô, cùng các kỹ thuật viên đang công tác tại các trung tâm bảo dưỡng, đại tu và phục hồi cơ khí động cơ đốt trong.

2. Cần kiến thức nền nào trước khi học mô đun này?

Người học cần nắm vững kiến thức cơ bản về nguyên lý hoạt động của động cơ đốt trong 4 kỳ và 2 kỳ, phương pháp đọc bản vẽ kỹ thuật cơ khí, nguyên lý sử dụng các dụng cụ đo kiểm chính xác (panme, đồng hồ so đo trong, căn lá) và quy tắc an toàn xưởng cơ khí.

3. Điểm khác biệt của giáo trình so với các tài liệu lý thuyết thuần túy là gì?

Tài liệu tập trung sâu vào năng lực thực hành với tỷ lệ 75% thời lượng (90/120 giờ). Nội dung được cấu trúc thành các bảng quy trình thao tác chuẩn, chỉ rõ từng bước thực hiện, dụng cụ chuyên dụng và định mức kỹ thuật định lượng (độ mòn, độ vênh, lực siết, góc siết bổ sung) trên các dòng động cơ cụ thể.

4. Làm thế nào để tự học giáo trình này đạt hiệu quả cao?

Học viên nên kết hợp chặt chẽ việc nghiên cứu lý thuyết động lực học với việc thực hành đo kiểm trực tiếp trên mẫu vật. Cần đối chiếu các thông số đo thực tế với bảng quy chuẩn kích thước sửa chữa, rèn luyện kỹ năng lập bảng chẩn đoán hư hỏng và tuân thủ tuyệt đối quy trình tháo lắp chuẩn.

5. Giáo trình có những tài liệu bổ trợ nào kèm theo?

Hệ thống học liệu đi kèm mô đun bao gồm: bản vẽ kết cấu chi tiết, tranh treo tường mô tả quy trình tháo lắp công nghệ, video hướng dẫn kiểm tra khuyết tật bằng hạt từ/bột màu/tia hồng ngoại và phiếu kiểm tra đánh giá tay nghề học viên.

Kết luận

Giáo trình Nghề Công nghệ Ôtô – Mô đun 16: Bảo dưỡng và sửa chữa cơ cấu trục khuỷu thanh truyền và bộ phận cố định của động cơ là tài liệu đào tạo chuyên ngành có cấu trúc chặt chẽ, gắn kết giữa nền tảng giải tích động lực học và quy trình công nghệ xưởng thực hành. Tài liệu thiết lập lộ trình học tập logic: bắt đầu từ nhận dạng cấu tạo, giải tích lực, tháo lắp chi tiết, đến chẩn đoán khuyết tật, bảo dưỡng định kỳ và gia công cơ khí phục hồi xi lanh, nắp máy, pít tông, thanh truyền và trục khuỷu. Để nâng cao năng lực chuyên môn, người học nên kết hợp nghiên cứu giáo trình này cùng các tài liệu tra cứu kỹ thuật chính hãng (Service Manual) của các nhà sản xuất động cơ và tiêu chuẩn đo lường cơ khí hiện hành.
