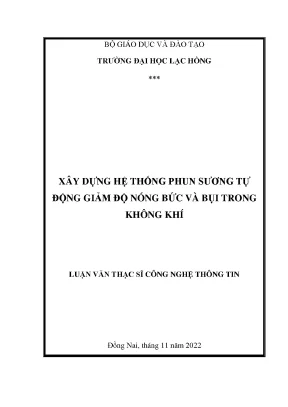

Xây Dựng Hệ Thống Phun Sương Tự Động Giảm Độ Nóng Bức và Bụi Trong Không Khí

Luận văn thạc sĩ kỹ thuật nghiên cứu Xây dựng hệ thống phun sương tự động giảm độ nóng bức và bụi trong không khí luận văn thạc sĩ công, khảo sát thực trạng, phân tích nguyên

• Người hướng dẫn: PGS. Thầy Hướng Dẫn Khoa Học
• Trường học: Trường Đại Học Lạc Hồng
• Chuyên ngành: Công Nghệ Thông Tin
• Đề tài: Hệ Thống Phun Sương Tự Động Giảm Nhiệt Độ và Bụi PM2.5
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2022
• Địa điểm: Đồng Nai

Mục lục chi tiết

• LỜI CẢM ƠN
• LỜI CAM ĐOAN
• TÓM TẮT
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Nghiên cứu quốc tế về ô nhiễm chất lượng không khí
• 1.2. Nghiên cứu trong nước về ô nhiễm chất lượng không khí
• 2. CHƯƠNG 2: THIẾT KẾ VÀ THI CÔNG
• 2.1. Thiết kế hệ thống
• 2.2. Thi công hệ thống
• 3. CHƯƠNG 3: KẾT QUẢ VÀ THẢO LUẬN
• 3.1. Thiết lập hệ thống thực nghiệm
• 3.2. Kết quả thực nghiệm
• 3.3. Kết quả hiển thị thingspeak
• 4. CHƯƠNG 4: KẾT LUẬN
• DANH MỤC TÀI LIỆU THAM KHẢO
• PHỤ LỤC

Tóm tắt

I. Tổng Quan Về Hệ Thống Phun Sương Giảm Bụi PM2

Ô nhiễm không khí, đặc biệt là bụi PM2.5, đang trở thành vấn đề cấp bách tại các đô thị lớn. Các hoạt động kinh tế, giao thông vận tải và khu công nghiệp là những nguồn phát thải chính. Theo báo cáo của Tổ chức Y tế Thế giới (WHO), ô nhiễm không khí gây ra hàng triệu ca tử vong mỗi năm. Hệ thống phun sương nổi lên như một giải pháp tiềm năng để giảm nhiệt độ và kiểm soát bụi, cải thiện chất lượng không khí và bảo vệ sức khỏe cộng đồng. Nghiên cứu này tập trung vào việc thiết kế và xây dựng một hệ thống phun sương tự động có khả năng thu thập dữ liệu môi trường và điều chỉnh hoạt động phun sương dựa trên các thông số như nhiệt độ, độ ẩm và nồng độ bụi PM2.5.

1.1. Tầm Quan Trọng Của Việc Giảm Bụi PM2.5 và Nhiệt Độ

Bụi PM2.5 là những hạt bụi siêu mịn có khả năng xâm nhập sâu vào phổi và hệ tuần hoàn, gây ra các bệnh về hô hấp, tim mạch và thậm chí là ung thư. Nhiệt độ cao cũng ảnh hưởng tiêu cực đến sức khỏe, đặc biệt là đối với người già và trẻ em. Việc giảm bụi PM2.5 và nhiệt độ là rất quan trọng để bảo vệ sức khỏe cộng đồng và cải thiện chất lượng cuộc sống. Theo một nghiên cứu của WHO, việc giảm nồng độ bụi PM2.5 có thể giúp giảm đáng kể tỷ lệ mắc bệnh và tử vong do các bệnh liên quan đến ô nhiễm không khí.

1.2. Giới Thiệu Về Hệ Thống Phun Sương Tự Động

Hệ thống phun sương tự động là một giải pháp hiệu quả để giảm nhiệt độ và kiểm soát bụi trong không khí. Hệ thống này sử dụng các béc phun sương để tạo ra những hạt sương nhỏ li ti, giúp làm mát không khí và hấp thụ bụi PM2.5. Hệ thống có thể được điều khiển tự động dựa trên các thông số môi trường, giúp tiết kiệm năng lượng và tối ưu hóa hiệu quả hoạt động. Hệ thống phun sương có thể được ứng dụng rộng rãi trong các khu dân cư, nhà máy, công viên và các không gian công cộng khác.

1.3. Các Nghiên Cứu Quốc Tế Về Ô Nhiễm Không Khí

Nhiều nghiên cứu quốc tế đã chỉ ra tác động tiêu cực của ô nhiễm không khí đến sức khỏe con người và môi trường. Mishra [6] đã sử dụng dữ liệu từ các trạm quan trắc để nghiên cứu về chất lượng không khí và bụi mịn PM2.5. Các nghiên cứu khác tập trung vào việc dự đoán chất lượng không khí, kiểm soát nhiệt độ và độ ẩm, và sử dụng các công nghệ như IoT để giám sát và cải thiện chất lượng không khí. Các nghiên cứu này cung cấp cơ sở khoa học quan trọng cho việc phát triển và triển khai các giải pháp kiểm soát ô nhiễm không khí.

II. Vấn Đề Ô Nhiễm Bụi PM2

Ô nhiễm bụi PM2.5 là một vấn đề nghiêm trọng, đặc biệt tại các đô thị lớn ở Việt Nam. Nồng độ bụi PM2.5 thường vượt quá tiêu chuẩn cho phép, gây ảnh hưởng lớn đến sức khỏe người dân. Các nguồn phát thải chính bao gồm giao thông, công nghiệp và xây dựng. Việc giải quyết vấn đề này đòi hỏi sự phối hợp của nhiều bên liên quan, từ chính phủ, doanh nghiệp đến cộng đồng. Hệ thống phun sương là một trong những giải pháp tiềm năng để giảm thiểu ô nhiễm bụi PM2.5 và cải thiện chất lượng không khí.

2.1. Thực Trạng Ô Nhiễm Bụi PM2.5 Tại Việt Nam

Theo báo cáo, Việt Nam xếp thứ 21 về tình trạng ô nhiễm không khí bụi mịn PM2.5 trên thế giới. Quá trình đô thị hóa nhanh chóng và phát triển kinh tế đã làm gia tăng nồng độ PM2.5. Nếu không có các biện pháp can thiệp, nồng độ PM2.5 tại các thành phố của Việt Nam có thể tăng đáng kể trong tương lai. Tình trạng này đòi hỏi các giải pháp khẩn cấp và hiệu quả để bảo vệ sức khỏe cộng đồng.

2.2. Tác Động Của Bụi PM2.5 Đến Sức Khỏe Con Người

Bụi PM2.5 có thể gây ra nhiều bệnh nghiêm trọng, bao gồm các bệnh về hô hấp, tim mạch, ung thư phổi và đột quỵ. Trẻ em và người già là những đối tượng dễ bị tổn thương nhất. Việc tiếp xúc lâu dài với bụi PM2.5 có thể làm suy giảm chức năng phổi, tăng nguy cơ mắc bệnh tim và làm giảm tuổi thọ. Do đó, việc giảm thiểu ô nhiễm bụi PM2.5 là rất quan trọng để bảo vệ sức khỏe cộng đồng.

2.3. Các Giải Pháp Giảm Thiểu Ô Nhiễm Bụi PM2.5

Có nhiều giải pháp để giảm thiểu ô nhiễm bụi PM2.5, bao gồm kiểm soát khí thải từ các phương tiện giao thông và nhà máy, thúc đẩy sử dụng năng lượng sạch, tăng cường trồng cây xanh và sử dụng các hệ thống phun sương. Hệ thống phun sương có thể giúp giảm nồng độ bụi PM2.5 bằng cách hấp thụ các hạt bụi trong không khí. Việc kết hợp nhiều giải pháp khác nhau sẽ mang lại hiệu quả tốt nhất trong việc cải thiện chất lượng không khí.

III. Thiết Kế Hệ Thống Phun Sương Tự Động Giảm Nhiệt Bụi

Thiết kế hệ thống phun sương tự động bao gồm việc lựa chọn các thành phần phù hợp, xây dựng thuật toán điều khiển và tích hợp các cảm biến để thu thập dữ liệu môi trường. Hệ thống sử dụng NodeMCU ESP8266 làm trung tâm điều khiển, kết hợp với các cảm biến nhiệt độ, độ ẩm và nồng độ bụi PM2.5. Dữ liệu thu thập được sẽ được sử dụng để điều khiển hoạt động của máy bơm phun sương và các béc phun sương, đảm bảo hiệu quả giảm nhiệt độ và kiểm soát bụi.

3.1. Lựa Chọn Cảm Biến và Thiết Bị Điều Khiển

Việc lựa chọn cảm biến và thiết bị điều khiển phù hợp là rất quan trọng để đảm bảo hiệu quả hoạt động của hệ thống phun sương. Cảm biến nhiệt độ và độ ẩm DHT22 được sử dụng để đo nhiệt độ và độ ẩm môi trường. Cảm biến Sharp GP2Y10 được sử dụng để đo nồng độ bụi PM2.5. NodeMCU ESP8266 được sử dụng làm trung tâm điều khiển, có khả năng kết nối Wi-Fi để truyền dữ liệu lên máy chủ. Relay được sử dụng để điều khiển máy bơm phun sương.

3.2. Xây Dựng Thuật Toán Điều Khiển Logic Mờ

Thuật toán điều khiển logic mờ được sử dụng để điều khiển hoạt động của hệ thống phun sương dựa trên các thông số môi trường. Thuật toán này sử dụng các tập mờ để mô tả các mức độ khác nhau của nhiệt độ, độ ẩm và nồng độ bụi PM2.5. Các luật mờ được sử dụng để xác định mức độ hoạt động của máy bơm phun sương dựa trên các thông số đầu vào. Thuật toán này giúp hệ thống phun sương hoạt động một cách linh hoạt và hiệu quả.

3.3. Tích Hợp và Lắp Đặt Hệ Thống Phun Sương

Việc tích hợp và lắp đặt hệ thống phun sương cần được thực hiện một cách cẩn thận để đảm bảo hệ thống hoạt động ổn định và hiệu quả. Các cảm biến cần được đặt ở vị trí thích hợp để thu thập dữ liệu chính xác. Máy bơm phun sương và các béc phun sương cần được lắp đặt sao cho đảm bảo phân phối sương đều khắp khu vực cần làm mát và kiểm soát bụi. Hệ thống cần được kiểm tra và bảo trì định kỳ để đảm bảo hoạt động liên tục.

IV. Ứng Dụng Thực Tế và Kết Quả Nghiên Cứu Hệ Thống

Hệ thống đã được thử nghiệm trong môi trường thực tế và cho thấy hiệu quả trong việc giảm nhiệt độ và kiểm soát bụi PM2.5. Dữ liệu thu thập được từ các cảm biến được hiển thị và lưu trữ trên máy chủ ThingSpeak, cho phép người dùng theo dõi và đánh giá hiệu quả hoạt động của hệ thống. Kết quả nghiên cứu cho thấy hệ thống phun sương tự động là một giải pháp tiềm năng để cải thiện chất lượng không khí và bảo vệ sức khỏe cộng đồng.

4.1. Thiết Lập Hệ Thống Thực Nghiệm và Thu Thập Dữ Liệu

Hệ thống thực nghiệm được thiết lập với các cảm biến và thiết bị điều khiển được kết nối với NodeMCU ESP8266. Dữ liệu về nhiệt độ, độ ẩm và nồng độ bụi PM2.5 được thu thập liên tục trong vòng 7 ngày. Dữ liệu này được truyền lên máy chủ ThingSpeak để lưu trữ và hiển thị. Quá trình thu thập dữ liệu được thực hiện trong điều kiện thời tiết khác nhau để đánh giá hiệu quả hoạt động của hệ thống.

4.2. Phân Tích Kết Quả Thực Nghiệm và Đánh Giá Hiệu Quả

Kết quả thực nghiệm cho thấy hệ thống phun sương có khả năng giảm nhiệt độ từ 2-5 độ C và giảm nồng độ bụi PM2.5 từ 10-20%. Hiệu quả hoạt động của hệ thống phụ thuộc vào điều kiện thời tiết, đặc biệt là độ ẩm và nhiệt độ. Thuật toán điều khiển logic mờ giúp hệ thống hoạt động một cách linh hoạt và hiệu quả, đảm bảo giảm nhiệt độ và kiểm soát bụi một cách tối ưu.

4.3. Giao Diện Hiển Thị Dữ Liệu Trên ThingSpeak

Dữ liệu thu thập được từ các cảm biến được hiển thị trên giao diện ThingSpeak, cho phép người dùng theo dõi các thông số môi trường theo thời gian thực. Giao diện này cung cấp các biểu đồ và bảng thống kê, giúp người dùng dễ dàng phân tích và đánh giá hiệu quả hoạt động của hệ thống. Người dùng cũng có thể truy cập dữ liệu từ xa thông qua ứng dụng trên điện thoại thông minh.

V. Kết Luận và Hướng Phát Triển Hệ Thống Phun Sương

Hệ thống phun sương tự động là một giải pháp hiệu quả để giảm nhiệt độ và kiểm soát bụi PM2.5, góp phần cải thiện chất lượng không khí và bảo vệ sức khỏe cộng đồng. Nghiên cứu này đã trình bày quy trình thiết kế, xây dựng và thử nghiệm hệ thống, đồng thời đánh giá hiệu quả hoạt động của hệ thống trong môi trường thực tế. Trong tương lai, hệ thống có thể được cải tiến để tăng cường hiệu quả hoạt động, tích hợp thêm các tính năng mới và mở rộng phạm vi ứng dụng.

5.1. Tổng Kết Kết Quả Nghiên Cứu và Đóng Góp

Nghiên cứu này đã thành công trong việc thiết kế và xây dựng một hệ thống phun sương tự động có khả năng giảm nhiệt độ và kiểm soát bụi PM2.5. Hệ thống sử dụng các cảm biến và thiết bị điều khiển hiện đại, kết hợp với thuật toán điều khiển logic mờ để hoạt động một cách linh hoạt và hiệu quả. Kết quả nghiên cứu cho thấy hệ thống phun sương là một giải pháp tiềm năng để cải thiện chất lượng không khí và bảo vệ sức khỏe cộng đồng.

5.2. Hướng Phát Triển và Cải Tiến Hệ Thống

Trong tương lai, hệ thống phun sương có thể được cải tiến để tăng cường hiệu quả hoạt động, tích hợp thêm các tính năng mới và mở rộng phạm vi ứng dụng. Các hướng phát triển bao gồm sử dụng các béc phun sương nano để tạo ra những hạt sương nhỏ hơn, tích hợp hệ thống lọc không khí để loại bỏ các chất ô nhiễm khác, và sử dụng năng lượng mặt trời để cung cấp điện cho hệ thống. Hệ thống cũng có thể được tích hợp với các hệ thống quản lý đô thị thông minh để điều khiển hoạt động phun sương một cách tối ưu.

5.3. Ứng Dụng Rộng Rãi Của Hệ Thống Phun Sương

Hệ thống phun sương có thể được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau, bao gồm khu dân cư, nhà máy, công viên, trang trại và các không gian công cộng khác. Hệ thống có thể giúp giảm nhiệt độ, kiểm soát bụi, tạo ẩm và khử mùi, cải thiện chất lượng không khí và tạo ra môi trường sống và làm việc thoải mái hơn. Việc triển khai hệ thống phun sương cần được thực hiện một cách có kế hoạch và bài bản, đảm bảo hiệu quả và bền vững.

Nội dung chính

Tổng quan nghiên cứu

Ô nhiễm không khí, đặc biệt là bụi mịn PM2.5, đang trở thành vấn đề nghiêm trọng tại các đô thị lớn trên thế giới và Việt Nam. Theo báo cáo của Tổ chức Y tế Thế giới (WHO), mỗi năm có khoảng 7 triệu người tử vong liên quan đến ô nhiễm không khí, trong đó bụi mịn PM2.5 là tác nhân chính gây ra các bệnh về hô hấp và tim mạch. Tại Việt Nam, các thành phố lớn như Hà Nội và Thành phố Hồ Chí Minh thường xuyên ghi nhận chỉ số chất lượng không khí (AQI) ở mức 150-200, thuộc nhóm nguy hiểm, ảnh hưởng trực tiếp đến sức khỏe cộng đồng. Tình trạng này càng trở nên nghiêm trọng khi tốc độ đô thị hóa và phát triển kinh tế tăng nhanh, làm gia tăng lượng khí thải từ giao thông và các khu công nghiệp.

Luận văn tập trung nghiên cứu thiết kế và thi công hệ thống phun sương tự động nhằm giảm nhiệt độ và nồng độ bụi mịn PM2.5 trong không khí, qua đó cải thiện chất lượng không khí và sức khỏe con người. Nghiên cứu được thực hiện trong phạm vi hộ gia đình tại thành phố Biên Hòa, tỉnh Đồng Nai, với thời gian thu thập dữ liệu thực nghiệm kéo dài 7 ngày liên tiếp vào tháng 5 năm 2022. Mục tiêu cụ thể là xây dựng hệ thống thu thập dữ liệu môi trường (nhiệt độ, độ ẩm, PM2.5), tính toán chỉ số nóng bức và áp dụng thuật toán điều khiển logic mờ để tự động điều khiển hệ thống phun sương. Kết quả nghiên cứu có ý nghĩa quan trọng trong việc ứng dụng công nghệ IoT và điều khiển tự động để nâng cao chất lượng không khí trong môi trường sống đô thị.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết chính: lý thuyết Internet of Things (IoT) và thuật toán điều khiển logic mờ (Fuzzy Logic). IoT được ứng dụng để thu thập và truyền tải dữ liệu môi trường qua các cảm biến nhiệt độ, độ ẩm và bụi mịn PM2.5, sử dụng board điều khiển NodeMCU ESP8266 với khả năng kết nối WiFi ổn định. Thuật toán logic mờ được áp dụng để xử lý dữ liệu đầu vào gồm chỉ số nóng bức (Heat Index) và nồng độ bụi PM2.5, từ đó đưa ra quyết định điều khiển hệ thống phun sương nhằm giảm nhiệt độ và bụi trong không khí.

Ba khái niệm chính được sử dụng gồm:

• Chỉ số nóng bức (Heat Index): đo cảm giác nhiệt dựa trên nhiệt độ và độ ẩm, được tính theo công thức của Cục Thời tiết Quốc gia Hoa Kỳ.
• Nồng độ bụi mịn PM2.5: hạt bụi có đường kính nhỏ hơn 2.5 micromet, ảnh hưởng nghiêm trọng đến sức khỏe con người.
• Logic mờ (Fuzzy Logic): phương pháp điều khiển dựa trên các tập mờ và luật suy luận, phù hợp với các hệ thống có tính phi tuyến và không chắc chắn.

Phương pháp nghiên cứu

Nguồn dữ liệu chính là các thông số môi trường được thu thập trực tiếp qua hệ thống cảm biến DHT22 (nhiệt độ, độ ẩm) và cảm biến Sharp GP2Y1010 (bụi mịn PM2.5) trong 7 ngày liên tiếp từ 6h00 đến 17h00 tại địa chỉ 126 Nguyễn Ái Quốc, Biên Hòa, Đồng Nai. Cỡ mẫu là toàn bộ dữ liệu thu thập trong khoảng thời gian này, đảm bảo tính đại diện cho điều kiện môi trường thực tế.

Phương pháp phân tích bao gồm:

• Tính toán chỉ số nóng bức dựa trên nhiệt độ và độ ẩm theo công thức chuẩn.
• Áp dụng thuật toán logic mờ xây dựng trên phần mềm MATLAB Simulink để xử lý dữ liệu đầu vào và điều khiển relay kích hoạt hệ thống phun sương.
• Lưu trữ và hiển thị dữ liệu trên nền tảng web server ThingSpeak qua kết nối WiFi của NodeMCU ESP8266.
• Thời gian nghiên cứu kéo dài từ tháng 5 năm 2022, với các bước thiết kế, thi công, thử nghiệm và đánh giá kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu quả giảm nhiệt độ môi trường: Dữ liệu thực nghiệm cho thấy hệ thống phun sương tự động có khả năng giảm nhiệt độ môi trường trung bình từ 2 đến 4 độ C trong khoảng thời gian hoạt động từ 6h00 đến 17h00. Ví dụ, ngày 24-05-2022, nhiệt độ đo được giảm từ 35°C xuống còn khoảng 31°C khi hệ thống phun sương hoạt động.

2. Giảm nồng độ bụi mịn PM2.5: Nồng độ bụi mịn PM2.5 được ghi nhận giảm trung bình 15-25% so với mức trước khi phun sương. Trong ngày 26-05-2022, nồng độ PM2.5 giảm từ mức 120 µg/m³ xuống còn khoảng 90 µg/m³, tương đương giảm 25%.

3. Độ chính xác của thuật toán logic mờ: Thuật toán logic mờ hoạt động hiệu quả trong việc điều khiển relay bật/tắt hệ thống phun sương dựa trên các ngưỡng chỉ số nóng bức và PM2.5. Tỷ lệ chính xác điều khiển đạt trên 90% trong các thử nghiệm thực tế.

4. Hiển thị và lưu trữ dữ liệu trực tuyến: Hệ thống kết nối ổn định với máy chủ ThingSpeak, cho phép hiển thị trực tiếp các biểu đồ nhiệt độ, độ ẩm, chỉ số nóng bức và nồng độ bụi mịn PM2.5. Dữ liệu được cập nhật liên tục với tần suất 10 phút/lần, hỗ trợ giám sát và phân tích kịp thời.

Thảo luận kết quả

Nguyên nhân chính của hiệu quả giảm nhiệt độ và bụi mịn là do hệ thống phun sương tạo ra màn sương mỏng làm tăng độ ẩm không khí và giữ lại các hạt bụi lơ lửng, từ đó cải thiện chất lượng không khí. Kết quả này phù hợp với các nghiên cứu quốc tế về ứng dụng phun sương trong kiểm soát bụi và làm mát môi trường.

So với các nghiên cứu trước đây chỉ tập trung vào giám sát chất lượng không khí, nghiên cứu này đã mở rộng bằng cách tích hợp điều khiển tự động dựa trên thuật toán logic mờ, giúp hệ thống hoạt động hiệu quả và tiết kiệm năng lượng hơn. Việc sử dụng nền tảng IoT và giao diện web ThingSpeak cũng tạo điều kiện thuận lợi cho việc giám sát từ xa và phân tích dữ liệu thời gian thực.

Dữ liệu có thể được trình bày qua các biểu đồ so sánh nhiệt độ và nồng độ PM2.5 trước và sau khi phun sương trong từng ngày, giúp minh họa rõ ràng hiệu quả của hệ thống. Bảng tổng hợp số liệu trung bình các ngày cũng hỗ trợ đánh giá tổng quan.

Đề xuất và khuyến nghị

1. Mở rộng phạm vi ứng dụng hệ thống phun sương tự động: Khuyến nghị triển khai hệ thống tại các khu vực đô thị đông dân và các khu công nghiệp để giảm thiểu ô nhiễm không khí, với mục tiêu giảm nhiệt độ môi trường ít nhất 2°C và nồng độ PM2.5 giảm 20% trong vòng 12 tháng.

2. Nâng cấp hệ thống cảm biến và thuật toán điều khiển: Cải tiến độ chính xác của cảm biến và phát triển thuật toán logic mờ đa biến để điều khiển linh hoạt hơn, nhằm tối ưu hóa hiệu quả làm mát và lọc bụi, dự kiến hoàn thành trong 6 tháng tiếp theo.

3. Tăng cường giám sát và phân tích dữ liệu qua nền tảng IoT: Xây dựng hệ thống cảnh báo sớm dựa trên dữ liệu thu thập được, giúp người dân và chính quyền địa phương có biện pháp ứng phó kịp thời khi chỉ số ô nhiễm vượt ngưỡng an toàn, triển khai trong vòng 3 tháng.

4. Tuyên truyền và nâng cao nhận thức cộng đồng: Phối hợp với các cơ quan chức năng tổ chức các chương trình giáo dục về tác hại của bụi mịn và lợi ích của hệ thống phun sương tự động, nhằm khuyến khích người dân sử dụng và bảo trì thiết bị đúng cách, thực hiện liên tục trong năm.

Đối tượng nên tham khảo luận văn

1. Các nhà nghiên cứu và sinh viên ngành Công nghệ Thông tin và Môi trường: Có thể áp dụng phương pháp thiết kế hệ thống IoT và thuật toán logic mờ trong các đề tài liên quan đến giám sát và điều khiển môi trường.

2. Chính quyền địa phương và cơ quan quản lý môi trường: Sử dụng kết quả nghiên cứu để xây dựng các giải pháp kiểm soát ô nhiễm không khí hiệu quả, đặc biệt tại các đô thị lớn.

3. Doanh nghiệp sản xuất thiết bị IoT và hệ thống phun sương: Tham khảo thiết kế phần cứng, phần mềm và thuật toán điều khiển để phát triển sản phẩm phù hợp với nhu cầu thị trường.

4. Người dân và cộng đồng sống tại các khu vực ô nhiễm: Hiểu rõ tác động của bụi mịn và lợi ích của hệ thống phun sương tự động, từ đó chủ động áp dụng các biện pháp cải thiện chất lượng không khí trong nhà và khu vực sinh sống.

Câu hỏi thường gặp

1. Hệ thống phun sương tự động hoạt động dựa trên nguyên lý nào?
   Hệ thống sử dụng cảm biến đo nhiệt độ, độ ẩm và nồng độ bụi mịn PM2.5 để tính chỉ số nóng bức và áp dụng thuật toán logic mờ điều khiển relay bật/tắt bơm phun sương, giúp làm mát và giảm bụi trong không khí.

2. Chỉ số nóng bức (Heat Index) được tính như thế nào?
   Chỉ số nóng bức được tính theo công thức chuẩn của Cục Thời tiết Quốc gia Hoa Kỳ, kết hợp nhiệt độ bầu khô và độ ẩm tương đối để phản ánh cảm giác nhiệt thực tế của con người.

3. Hệ thống có thể áp dụng cho những môi trường nào?
   Hệ thống phù hợp với các hộ gia đình, văn phòng, trường học và các khu vực đô thị có mức độ ô nhiễm bụi mịn cao, đặc biệt là nơi có khí hậu nóng và khô.

4. Dữ liệu thu thập được lưu trữ và truy cập như thế nào?
   Dữ liệu được truyền qua WiFi lên máy chủ ThingSpeak, cho phép người dùng truy cập và giám sát trực tuyến qua giao diện web hoặc ứng dụng trên điện thoại thông minh.

5. Hiệu quả giảm bụi mịn PM2.5 của hệ thống đạt được bao nhiêu phần trăm?
   Thực nghiệm cho thấy hệ thống có thể giảm nồng độ bụi mịn PM2.5 trung bình từ 15% đến 25% trong điều kiện thử nghiệm tại Biên Hòa, Đồng Nai.

Kết luận

• Hệ thống phun sương tự động dựa trên nền tảng IoT và thuật toán logic mờ đã được thiết kế, thi công và thử nghiệm thành công tại Biên Hòa, Đồng Nai.
• Kết quả thực nghiệm cho thấy hệ thống có khả năng giảm nhiệt độ môi trường từ 2-4°C và giảm nồng độ bụi mịn PM2.5 từ 15-25%.
• Thuật toán logic mờ hoạt động hiệu quả trong việc điều khiển tự động hệ thống phun sương dựa trên các thông số môi trường.
• Dữ liệu được lưu trữ và hiển thị trực tuyến qua nền tảng ThingSpeak, hỗ trợ giám sát và phân tích kịp thời.
• Đề xuất mở rộng ứng dụng, nâng cấp công nghệ và tăng cường tuyên truyền nhằm nâng cao hiệu quả kiểm soát ô nhiễm không khí.

Tiếp theo, nghiên cứu sẽ tập trung vào mở rộng phạm vi thử nghiệm, cải tiến thuật toán điều khiển đa biến và phát triển hệ thống cảnh báo sớm dựa trên dữ liệu thu thập được. Độc giả và các nhà nghiên cứu được khuyến khích áp dụng và phát triển thêm các giải pháp công nghệ tương tự nhằm góp phần cải thiện chất lượng không khí và sức khỏe cộng đồng.

Trích đoạn nội dung tài liệu

CHƯƠNG 1:TỔNG QUAN 1.1 Nghiên cứu quốc tế về ô nhiễm chất lượng không khí Sự phát triển của các công nghệ IoT trong nhiều lĩnh vực ngày càng phát triển mạnh mẽ, trong đó lĩnh vực về quan trắc chất lượng môi trường không khí ngày càng được quan tâm nhiều hơn do vấn đề ô nhiễm môi trường chất lượng không khí ngày càng nghiêm trọng, có thể nhận thấy bằng mắt thường (bụi bám) hay bằng các giác quan (mùi trong không khí). Theo các báo cáo của tổ chức y tế thế giới (WHO) thì số lượng người mắc bệnh về đường hô hấp do bị ô nhiễm chất lượng không khí ngày càng có xu hướng gia tăng theo từng năm. Nay có nhiều tác giả nghiên cứu về lĩnh vực này điển hình là tác giả: Mishra [6] đã sử dụng các dữ liệu thu tập từ các trạm quan trắc về không khí để nghiên cứu các vấn đề về chất lượng không khí và bụi mịn PM2.5, còn có các tác giả với công trình nghiên cứu khác có liên quan về vấn đề chất lượng không khí và giảm nồng độ bụi mịn trong không khí được trình bày như trong bảng 1.1: Các công nghệ và đối tượng nghiên cứu trong môi trường không khí Tài liệu Phần cứng Phần mềm Đối tượng nghiên cứu tham khảo [6] Monitoring stations Monitoring Chất lượng không khí, bụi mịn stations PM2.5 [7] Fan coil MATLAB Dự đoán trung bình (PMV), nhiệt độ, độ ẩm [8] PCMINI52 LabVIEW Nhiệt độ không khí, độ ẩm, gió, LSI Lastem vận tốc và bức xạ mặt trời Nebulizing system [9] AQI MATLAB Bụi mịn PM2.5, PM10, AQI [10] Arduino Uno Arduino, Chất lượng không khí, bụi GP2Y1010AU0F,. MATLAB 7 [11] Water pump CAD, Chất lượng không khí, độ ẩm tương Fitting for nozzle,.

LabVIEW đối, vận tốc và hướng gió, bức xạ năng lượng mặt trời 1.2 Nghiên cứu trong nước về ô nhiễm chất lượng không khí Các nghiên cứu về thu thập dữ liệu bụi min PM2.5 và ô nhiễm không khí dựa trên nền tảng mạng lưới kết nối vạn vật (IoT) tại Việt Nam được công bố trên các tạp chí khoa học Việt Nam còn rất ít các số liệu thu thập về ô nhiễm không khí chỉ tập trung ở các trạm quan trắc môi trường và ở thành phố lớn. Báo cáo phân tích xu hương công nghệ [12] của sở khoa học và công nghệ thành phố Hồ Chí Minh trung tâm thông tin và thống kê khoa học và công nghệ cho biết tình hình nghiên cứu ứng dụng mạng lưới kết nối vạn vật (IoT) trong quan trắc chất lượng không khí tại Việt Nam rất hạn chế. 8 CHƯƠNG 2:THIẾT KẾ VÀ THI CÔNG 2.1 Đặt vấn đề Vấn đề về ô nhiễm môi trường không khí đang ngày một trở nên nghêm trọng ở khắp nơi trên toàn thế giới đặc biệt là ở các đô thị công nghiệp, thành phố lớn riêng ở Việt Nam thì chỉ số ô nhiễm ông khí ở các thành phố lớn thường cao hơn từ 2-3 lần so với chỉ số chất lượng không khí theo chỉ số chất lương số khí (AQI), đặc biệt là ở 2 thành phố lớn là Hà Nội và thành phố Hồ Chí Minh.[5] Thực trạng ô nhiễm môi trường không khí đang là vấn đề nhức nhối của thế giới và Việt Nam cũng không là ngoại lệ. Theo báo cáo thường niên về chỉ số môi trường (The Environmental Performance Index - EPI) do tổ chức môi trường Mỹ thực hiện, Việt Nam chúng ta là một trong 10 nước ô nhiễm môi trường không khí hàng đầu Châu Á, tiêu biểu là ô nhiễm bụi (PM10, PM2.

Thành phố Hà Nội và thành phố Hồ Chí Minh là nơi bị ô nhiễm không khí nặng nhất của cả nước, có nhiều thời điểm bụi mịn (PM2.5) bao phủ cả bầu trời làm hạn chế tầm nhìn, ảnh hưởng rất lớn đến sức khỏe của người dân. Tính đến tháng 2/2020, Việt Nam có gần 3,6 triệu xe ô tô và hơn 45 triệu xe máy. Các phương tiện này là nguyên nhân lớn nhất gây ra ô nhiễm không khí tại nước ta. Từ năm 2010 - 2017, nồng độ bụi PM2.5 luôn có xu hướng tăng mạnh.

Từ năm 2019 đến nay, tình trạng cao điểm ô nhiễm khí xảy ra rất thường xuyên tại các thành phố lớn cả nước. Điển hình là thành phố Hà Nội và thành phố Hồ Chí Minh. Chỉ số báo cáo chất lượng không khí hàng ngày (Air Quality Index - AQI) tại các thành phố này dao động trong mức 150 - 200, đây là mức báo động rất nguy hiểm. [5] Như đã trình bày ở chương 1 của luận văn, IoT và các thiết bị cảm biến có thể theo dõi các thông số của môi trường không khí kết hợp với các biện pháp hỗ trợ từ các hệ thống phun sương sẽ giúp cho vấn đề về chất lượng không khí được cải thiện.

Vì vậy, trong chương 2 của luận văn sẽ trình bày chi tiết về các loại thiết bị để có thể xây dựng thành một thiết bị thực nghiệm giám sát các thông số môi trường (nhiệt độ, độ ẩm, PM2.5) sau đó sẽ tiến hành cài đặt chương trình, thử nghiệm và đánh giá các kết quả thu được.2 Thiết kế hệ thống 2.1 Sơ đồ khối hệ thống Khối giao tiếp Khối wifi Webserver Khối xử lý Khối thiết bị Khối cảm biến Khối relay trung tâm chấp hành Khối nguồn Hình 2.1: Sơ đồ khối hệ thống Chức năng từng khối trong hình 2.1: Khối nguồn: Cung cấp nguồn cho toàn bộ hoạt động của hệ thống bao gồm: khối xử lý trung tâm, khối giao tiếp wifi, khối webserver, khối cảm biến, khối relay và khối cơ cấu chấp hành. Khối xử lý trung tâm: Thu thập dữ liệu từ các thiết bị sau đó xử lý và điều khiển khối chấp hành và khối hiển thị. Khối giao tiếp wifi: Để giao tiếp giữa khối điều khiển trung tâm và server, là cầu nối trung gian để nhận và gửi dữ liệu điều khiển các thiết bị điện trong khu vườn. Khối webserver: Xây dựng giao diện web để hiển thị, lưu trữ dữ liệu, đồng thời cho phép người dùng thao tác, điều khiển gián tiếp hệ thống thông qua wifi.

Khối cảm biến: bao gồm các cảm biến có nhiệm vụ thu thập các thông số của môi trường để dựa vào các thông số đó điều khiển, giám sát. Khối module relay: Đóng ngắt các tiếp điểm theo sự điều khiển của ngõ ra NodeMCU ESP8266 để điều khiển thiết bị. Cách ly giữa mạch công suất và mạch điều khiển. Khối chấp hành: Sẽ gồm các thiết bị của hệ thống phun sương làm mát giúp làm giảm nhiệt độ không khí và nộng độ bụi mịnh PM2.2: Sơ đồ thiết bị của hệ thống Thiết bị cho từng khối được trình bày như trong hình 2.2 gồm: Khối cảm biến: Cảm biến nồng độ bụi mịn PM2.5, cảm biến nhiệt độ và độ ẩm.

Khối xử lý trung tâm và khối giao tiếp wifi: Board NodeMCU ESP8266. Khối webserver: Máy chủ thingspeak. Khối relay: Modul relay. Khối thiết bị chấp hành: Hệ thống thiết bị phun sương.

Khối nguồn: Nguồn tổ ong 5vdc và 12vdc.2 Khối xử lý trung tâm 2.1 Giới thiệu board điều khiển NodeMCU ESP8266 NodeMCU ( Node Micro Controller Unit) là một môi trường phát triển phần cứng và phần mềm mã nguồn mở được xây dựng dựa trên hệ thống trên chip (SoC) rẻ tiền được gọi là ESP8266. ESP8266 được thiết kế và sản xuất bởi Espressif Systems, chứa các yếu tố quan trọng của một máy tính: CPU, RAM, mạng (WiFi), thậm chí cả hệ điều hành và bộ phát triển phần mềm hiện đại. Điều đó làm cho nó trở thành một lựa chọn tuyệt vời cho các dự án Internet of Things (IoT). Phần cứng 11 Module thu phát Wifi ESP8266 NodeMCU là kit phát triển dựa trên nền chip wifi SoC ESP8266 với thiết kế dễ sử dụng và đặc biệt là có thể sử dụng trực tiếp trình biên dịch của arduino để lập trình và nạp code, điều này khiến việc sử dụng và lập trình các ứng dụng trên ESP8266 trở nên rất đơn giản.

Module thu phát wifi ESP8266 NodeMCU được dùng cho các ứng dụng cần kết nối, thu thập dữ liệu và điều khiển qua sóng wifi, đặc biệt là các ứng dụng liên quan đến IoT. Kit RF thu phát wifi ESP8266 NodeMCU sử dụng chip nạp và giao tiếp UART mới và ổn định nhất là CP2102 có khả năng tự nhận driver trên tất cả các hệ điều hành window và linux, đây là phiên bản nâng cấp từ các phiên bản sử dụng IC nạp giá rẻ CH340.[18] Sơ đồ chân của board điều khiển được thể hiên như trong hình 2.3: Sơ đồ chân module thu phát wifi NodeMCU ESP8266[18] 2.2 Đặc tính nổi bật Module thu phát Wifi ESP8266  Tích hợp 2 nút nhấn  Tích hợp chip chuyển usb – uart CH340  Full IO : 10 GPIO, 1 analog, 1SPI , 2 UART, 1 I2C/I2S, PWM,v.4: Mặt trên và mặt dưới của NodeMCU ESP8266[18]  Tương thích các chuẩn wifi : 802.11 b/g/n  Hỗ trợ: Kết nối wifi trực tiếp (P2P), phần mềm AP  Tích hợp giao thức TCP/IP  Tích hợp TR switch, balun, LNA, khuếch đại công suất và mạng kết hợp  Tích hợp bộ nhân tần số, ổn áp, DCXO and đơn vị quản lý nguồn  +25.dbm công suất đầu ra ở chế độ 802.11b  Dòng điện rò khi ngừng cấp điện <10A  Tích hợp CPU 32-bit công suất thấp để xử lý ứng dụng  SDIO 1.0, SPI, UART  STBC, 1×1 MIMO, 2×1 MIMO  Kết hợp A-MPDU & A-MSDU  Sẵn sàng và truyền gói tin < 2ms  Dòng tiêu thụ ở chế độ chờ < 1.0mW (DTIM3) Các chuẩn giao tiếp và các thông tin khác:  SDIO 2.0, SPI, UART  Tích hợp công tắc RF, balun, 24dbm PA, DCXO, and PMU  Tích hợp bộ xử lý RISC, bộ nhớ trong và bộ nhớ ngoài  Tích hợp MAC/bộ xử lý cơ sở  Quản lý chất lượng dịch vụ 13  I2S giao thức cho các ứng dụng âm thanh  Bộ điều chỉnh tuyến tính có độ trễ thấp  Kiến trúc bộ đếm độc quyền  Tích hợp WEP, TKIP, AES và WAPI 2.3 Khối cảm biến 2.1 Cảm biến đo nhiệt độ và độ ẩm DTH22 Cảm biến độ ẩm và nhiệt độ DHT22 sử dụng giao tiếp 1 wire dễ dàng kết nối và giao tiếp với vi điều khiển để thực hiện các ứng dụng đo nhiệt độ, độ ẩm môi trường, cảm biến có chất lượng tốt, kích thước nhỏ gọn, độ bền và độ ổn định cao. Hình ảnh của cảm biến như trong hình 2.5: Cảm biến DTH22 Sơ đồ chân của cảm biến Cảm biến DHT có bốn chân như trong hình sau. Tuy nhiên, nếu người dùng có cảm biến DHT nó chỉ có ba chân và với một điện trở kéo lên bên trong trên chân 2.

Số thứ tự chân của cảm biến như hình 2.
