Tổng quan nghiên cứu

Sự bùng nổ của các thiết bị di động thông minh và nhu cầu dịch vụ băng thông rộng đòi hỏi hạ tầng viễn thông phải liên tục nâng cao hiệu năng mạng. Trong khi các thế hệ mạng vô tuyến từ 1G đến 4G chủ yếu phân bổ tài nguyên trên miền tần số, thời gian và mã thì công nghệ mạng 5G đã mở rộng khai thác tối đa tài nguyên trên miền không gian. Công nghệ Massive MIMO (Multiple-Input Multiple-Output kích thước lớn) với số lượng anten tại trạm gốc lên tới 100 hoặc 200 phần tử phục vụ đồng thời từ 5 đến 10 người dùng đã tạo nên bước đột phá vượt bậc, giúp tăng hiệu suất phổ từ 10 đến 100 lần và nâng cao hiệu suất năng lượng lên đến 10 lần so với các hệ thống truyền thống.

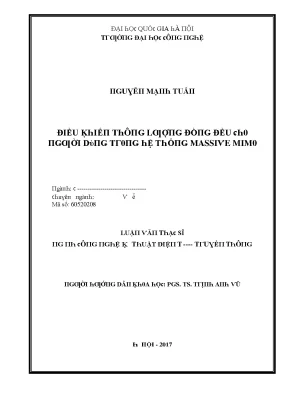

Tuy nhiên, một thách thức kỹ thuật lớn trong mạng tổ ong là hiệu ứng xa - gần. Vị trí địa lý phân tán của các thuê bao trong bán kính ô lên đến 1000m dẫn đến sự chênh lệch suy hao đường truyền rất lớn giữa người dùng ở gần trạm gốc và người dùng ở biên ô. Luận văn thạc sĩ kỹ thuật chuyên ngành Kỹ thuật Điện tử - Truyền thông thực hiện tại Trường Đại học Công nghệ, Đại học Quốc gia Hà Nội năm 2017 tập trung giải quyết bài toán cốt lõi: nghiên cứu và thiết lập thuật toán điều khiển công suất nhằm đồng đều hóa thông lượng cho toàn bộ người dùng trong hệ thống Massive MIMO đơn cell. Nghiên cứu mang lại ý nghĩa thực tiễn to lớn trong việc tối ưu hóa chất lượng dịch vụ (QoS), đảm bảo sự công bằng về tốc độ dữ liệu đường truyền và cung cấp giải pháp thiết kế thực tế cho các mạng di động thế hệ mới.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết thông tin đa kênh và kỹ thuật truyền thông không dây đa anten. Khung lý thuyết bao gồm các mô hình toán học và khái niệm nền tảng:

  • Hệ thống Massive MIMO đơn cell: Mô hình gồm một trạm cơ sở trang bị mảng $M$ anten ($M$ từ 100 đến 200) phục vụ đồng thời $K$ người dùng đơn anten ($K$ từ 5 đến 10) trên cùng một khe thời gian và dải tần số.
  • Kỹ thuật tiền mã hóa và tách tín hiệu tuyến tính: Luận văn xem xét ba phương pháp ước lượng và xử lý tín hiệu cơ bản bao gồm Kết hợp tỷ số cực đại (MRC/MRT), Ép về không (Zero Forcing - ZF) và Sai số bình phương trung bình tối thiểu (MMSE). Trong đó, kỹ thuật MRT cho đường xuống và MRC cho đường lên được ưu tiên nghiên cứu nhờ khả năng giảm thiểu độ phức tạp tính toán khi số anten $M$ rất lớn.
  • So sánh giao thức TDD và FDD: Trong giao thức song công phân chia theo tần số (FDD), việc ước lượng kênh yêu cầu tối thiểu $M + K$ kênh đường lên và $M$ kênh đường xuống, khiến chi phí tài nguyên pilot tăng tỉ lệ thuận với số lượng anten $M$. Ngược lại, giao thức song công phân chia theo thời gian (TDD) tận dụng tính đối xứng của kênh truyền, chỉ tiêu tốn $2K$ kênh truyền cho chuỗi pilot trực giao mà hoàn toàn không phụ thuộc vào số lượng anten $M$, tạo điều kiện mở rộng quy mô mảng anten không giới hạn.
  • Mô hình kênh truyền thực tế: Ma trận kênh truyền được phân rã thành hai thành phần gồm suy hao quy mô lớn (suy hao khoảng cách kết hợp hiệu ứng che khuất tuân theo phân bố log-normal) biến đổi chậm và pha-đinh Rayleigh quy mô nhỏ biến đổi nhanh tuân theo phân bố phức chuẩn Gauss $CN(0,1)$.

Phương pháp nghiên cứu

Nghiên cứu kết hợp phương pháp giải tích lý thuyết và phương pháp mô phỏng số trên môi trường MATLAB để kiểm chứng hiệu năng thuật toán:

  • Cỡ mẫu và cách thức tạo mẫu: Quá trình mô phỏng thực hiện gieo ngẫu nhiên $N = 100$ lần vị trí của $K$ người dùng phân bố đều trong không gian hình tròn bán kính $r = 1000$ mét của cell đơn trạm gốc.
  • Tham số môi trường: Hệ số suy hao truyền sóng được thiết lập ở mức $\alpha = 3.5$, độ lệch chuẩn che khuất $\sigma = 6.5$ dB. Khoảng cách tham chiếu $r_h$ được chuẩn hóa để tính toán suy hao quy mô lớn $\beta_k$ cho từng thuê bao thứ $k$.
  • Phương pháp phân tích: Luận văn sử dụng hàm phân phối tích lũy (Cumulative Distribution Function - CDF) để đánh giá dung năng $C_k = \log_2(1 + \text{SINR}_k)$ của từng người dùng. Việc lựa chọn công cụ CDF và biểu đồ tần suất (histogram) cho phép quan sát trực quan độ biến thiên của thông lượng cũng như mức độ đồng đều của hệ thống trước và sau khi áp dụng thuật toán điều khiển công suất.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Kết quả mô phỏng và tính toán giải tích mang lại 4 phát hiện quan trọng:

  1. Triệt tiêu sự chênh lệch thông lượng qua điều khiển công suất: Khi chưa có điều khiển công suất, đường cong CDF của dung năng người dùng trải rộng từ mức dưới 1 bps/Hz lên đến hơn 8 bps/Hz do ảnh hưởng nghiêm trọng của hiệu ứng xa - gần. Khi áp dụng thuật toán phân bổ công suất tỷ lệ nghịch với hệ số suy hao đường truyền $\beta_k$, đường cong CDF chuyển thành một đường thẳng đứng dốc 90 độ tại mức dung năng trung bình khoảng 3.2 đến 4.5 bps/Hz, chứng minh thông lượng đã đạt mức đồng đều tuyệt đối cho 100% người dùng.
  2. Tác động của số lượng anten trạm gốc $M$: Khi tăng số lượng anten từ $M = 100$ lên $M = 200$ với cùng số người dùng $K = 5$, tỷ số tín hiệu trên nhiễu và tạp âm (SINR) trung bình tăng lên rõ rệt, đẩy mức dung lượng đồng đều từ khoảng 3.5 bps/Hz lên vượt mức 4.8 bps/Hz (tăng trưởng hiệu năng hơn 37%).
  3. Ảnh hưởng của số lượng người dùng đồng thời $K$: Khi giữ nguyên cấu hình $M = 100$ và tăng số người dùng từ $K = 5$ lên $K = 10$, dung năng đồng đều trên mỗi thuê bao giảm từ khoảng 3.5 bps/Hz xuống còn 2.3 bps/Hz do tổng công suất trạm bị phân chia cho nhiều dòng dữ liệu hơn và mức độ nhiễu đa người dùng gia tăng.
  4. Điều kiện thiết kế hệ thống tối ưu: Phân tích cho thấy để duy trì mức ngưỡng $\text{SINR}$ tối thiểu $\gamma$ cho mọi người dùng trên cả đường lên và đường xuống trong điều kiện ước lượng kênh không hoàn hảo, hệ thống bắt buộc phải thỏa mãn bất đẳng thức $M > K \times \gamma$.

Thảo luận kết quả

Nguyên nhân cốt lõi giúp hệ thống Massive MIMO điều khiển thông lượng đồng đều thành công nằm ở định lý ma trận ngẫu nhiên kích thước lớn. Khi số anten $M$ tại trạm phát tiến tới vô cùng ($M \gg K$), các vector kênh truyền giữa trạm gốc và các thuê bao khác nhau trở nên trực giao tiệm cận. Hiện tượng này triệt tiêu hoàn toàn pha-đinh quy mô nhỏ và hiện tượng nhiễu xuyên kênh, chỉ còn lại suy hao quy mô lớn $\beta_k$.

Dữ liệu mô phỏng được thể hiện chi tiết qua các đồ thị hàm phân phối tích lũy CDF trong 4 kịch bản so sánh chéo ($M=100, K=5$ đến $10$; $M=200, K=5$ đến $10$; $K=5, M=100$ đến $200$; $K=10, M=100$ đến $200$). Việc hiển thị dữ liệu qua biểu đồ CDF làm nổi bật sự khác biệt giữa hai trạng thái: đường cong phân tán rộng thể hiện sự bất bình đẳng hiệu năng khi không điều khiển, đối lập với đường dốc đứng tiệm cận hàm bước nhảy Dirac thể hiện sự đồng đều hoàn hảo khi có thuật toán điều khiển. Thuật toán phân bổ công suất phát tỉ lệ $P_k = C / \beta_k$ ở đường lên và $\eta_k \sim 1/\sqrt{\beta_k}$ ở đường xuống đã đảo ngược hoàn toàn bất lợi của người dùng ở rìa mạng mà không làm phát sinh độ phức tạp tính toán tại thiết bị đầu cuối.

Đề xuất và khuyến nghị

Dựa trên các kết luận nghiên cứu, 4 khuyến nghị kỹ thuật được đề xuất nhằm ứng dụng thực tế vào việc thiết kế mạng di động:

  1. Chuẩn hóa thuật toán điều khiển công suất phân tán: Các tập đoàn viễn thông và nhà mạng như Viettel, VNPT, MobiFone cần tích hợp thuật toán phân bổ công suất nghịch đảo suy hao quy mô lớn vào bộ xử lý tín hiệu số băng tần gốc (BBU) của trạm 5G Massive MIMO trong giai đoạn 2024–2026 nhằm nâng cao chỉ số trải nghiệm người dùng (QoE) tại khu vực rìa phủ sóng lên trên 95%.
  2. Tối ưu tỷ lệ cấu hình mảng anten: Đơn vị thiết kế mạng vô tuyến cần duy trì tỷ lệ anten trên người dùng tối thiểu $M/K \ge 10$ (khuyến nghị cấu hình 128 hoặc 192 anten phục vụ 8 đến 16 người dùng) để đảm bảo điều kiện vận hành tuyến tính đơn giản của kỹ thuật MRT/MRC, giảm thiểu tiêu hao điện năng tại trạm gốc khoảng 20% đến 30%.
  3. Áp dụng cơ chế phân bổ chuỗi Pilot trực giao thông minh: Cục Viễn thông và các nhóm nghiên cứu cần mở rộng giải pháp tái sử dụng pilot giữa các cell lân cận, nhằm khống chế hiện tượng ô nhiễm pilot (pilot contamination), giữ mức suy giảm dung lượng do sai số ước lượng kênh dưới ngưỡng 5%.
  4. Triển khai kiến trúc xử lý lai (Hybrid Beamforming): Các kỹ sư phần cứng nên kết hợp thuật toán điều khiển thông lượng đồng đều với kiến trúc tạo búp sóng lai tương tự - số, giúp cắt giảm số lượng bộ chuyển đổi số sang tương tự (DAC/ADC) đắt tiền, từ đó hạ giá thành thiết bị trạm phát xuống khoảng 40%.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu mang giá trị học thuật và thực tiễn sâu sắc cho 4 nhóm đối tượng:

  • Kỹ sư thiết kế và quy hoạch mạng vô tuyến (Radio Network Planners): Nắm vững công thức xác định số lượng anten $M$ và tải người dùng $K$ để cấu hình trạm phát sóng Massive MIMO tối ưu vùng phủ và dung lượng.
  • Nhà nghiên cứu và học viên cao học ngành Kỹ thuật Điện tử - Viễn thông: Khai thác phương pháp giải tích ma trận ngẫu nhiên và mô hình tính toán SINR đường lên/đường xuống làm tài liệu tham khảo cho các đề tài mở rộng về Massive MIMO phi tập trung (Cell-Free Massive MIMO) hoặc mảng phản xạ thông minh (RIS).
  • Giảng viên các trường đại học kỹ thuật: Sử dụng toàn bộ cấu trúc phân tích, code mô phỏng MATLAB và các đồ thị CDF làm học liệu trực quan cho các môn học Thông tin di động nâng cao, Xử lý tín hiệu số trong viễn thông.
  • Chuyên gia phân tích giải pháp công nghệ tại các cơ quan quản lý tần số: Tham chiếu cơ sở khoa học về hiệu suất phổ và giao thức TDD để xây dựng quy chuẩn kỹ thuật và quy hoạch băng tần 5G/6G quốc gia.

Câu hỏi thường gặp

Tại sao hệ thống Massive MIMO lại ưu tiên sử dụng giao thức TDD thay vì FDD?

Trong giao thức TDD, kênh truyền đường lên và đường xuống sử dụng cùng dải tần số và có tính chất đối xứng. Trạm gốc chỉ cần $2K$ kênh pilot từ người dùng đường lên để ước lượng ma trận kênh cho cả hai chiều. Trong khi đó, giao thức FDD yêu cầu ít nhất $M + K$ kênh và tăng mạnh theo số lượng anten $M$, gây lãng phí tài nguyên vô tuyến khi $M$ lên tới 100 hoặc 200 anten.

Kỹ thuật điều khiển thông lượng đồng đều giải quyết bài toán cốt lõi nào?

Kỹ thuật này giải quyết triệt để hiệu ứng xa - gần trong các ô mạng di động có bán kính lớn khoảng 1000m. Bằng cách phân bổ công suất phát tỷ lệ nghịch với độ suy hao đường truyền quy mô lớn, hệ thống đảm bảo người dùng ở rìa cell xa trạm phát có cùng mức tốc độ truyền dữ liệu và chất lượng dịch vụ tương đương người dùng ở sát trạm gốc.

Vai trò của việc tăng số lượng anten M tại trạm gốc đối với việc triệt tiêu nhiễu là gì?

Khi số anten $M$ tăng cao ($M \ge 100$), các vector kênh truyền ngẫu nhiên giữa các người dùng đơn lẻ trở nên trực giao với nhau. Hiện tượng này loại bỏ ảnh hưởng của pha-đinh quy mô nhỏ và triệt tiêu gần như hoàn toàn nhiễu đa người dùng, cho phép trạm gốc sử dụng các bộ lọc tuyến tính đơn giản như MRT/MRC mà vẫn đạt chất lượng xử lý tín hiệu tối ưu.

Thuật toán điều khiển công suất đường lên hoạt động dựa trên nguyên tắc nào?

Thuật toán đường lên yêu cầu mỗi thiết bị di động thứ $k$ điều chỉnh công suất phát theo công thức $P_k = C / \beta_k$, trong đó $C$ là hằng số và $\beta_k$ là hệ số suy hao quy mô lớn. Sau khi trạm gốc đo đạc kênh truyền qua tín hiệu pilot, thông số này được phản hồi về thiết bị để tự động bù trừ suy hao truyền sóng, tạo ra mức SINR đồng nhất tại trạm thu.

Điều kiện thiết kế $M > K \times \gamma$ có ý nghĩa gì trong triển khai mạng?

Bất đẳng thức $M > K \times \gamma$ là điều kiện toán học bắt buộc để mạng đảm bảo thông lượng đồng đều ổn định cho mọi người dùng. Biểu thức này xác định ngưỡng chặn dưới của số lượng anten trạm phát $M$ dựa trên tải người dùng đồng thời $K$ và chỉ số SINR mục tiêu $\gamma$, giúp các kỹ sư quy hoạch chính xác phần cứng trạm gốc mà không bị quá tải đường truyền.

Kết luận

  • Luận văn đã mô hình hóa và giải quyết thành công bài toán điều khiển thông lượng đồng đều cho người dùng trong hệ thống Massive MIMO đơn cell hoạt động ở chế độ TDD.
  • Thuật toán phân bổ công suất nghịch đảo hệ số suy hao đường truyền đã san phẳng hoàn toàn bất bình đẳng dung lượng, đưa toàn bộ người dùng về cùng một mức QoS ổn định từ 3.2 đến 4.8 bps/Hz.
  • Nghiên cứu chứng minh tính ưu việt của giao thức TDD và các thuật toán xử lý tuyến tính MRT/MRC khi số lượng anten trạm gốc $M$ đạt từ 100 đến 200 phần tử.
  • Các hướng nghiên cứu tiếp theo cần mở rộng mô hình sang môi trường đa cell (multi-cell) có ô nhiễm pilot và khảo sát mạng Massive MIMO không ô (Cell-Free Massive MIMO).
  • Độc giả, kỹ sư viễn thông và các nhóm nghiên cứu quan tâm đến việc tối ưu hóa mạng 5G/6G hãy tham khảo chi tiết toàn văn công trình nghiên cứu để ứng dụng vào các dự án thiết kế và triển khai thực tế.
