I. Tổng quan về hệ thống IoT giám sát điện năng tiêu thụ
Hệ thống IoT giám sát điện năng tiêu thụ là giải pháp công nghệ hiện đại giúp theo dõi và quản lý hiệu quả việc sử dụng điện trong các gia đình, công xưởng và tòa nhà. Hệ thống này kết hợp các cảm biến thông minh, bộ điều khiển và platform cloud để cung cấp dữ liệu điện năng tiêu thụ thực tế và chính xác trong thời gian thực. Ứng dụng công nghệ IoT trong giám sát điện năng giúp người dùng hiểu rõ hơn về thói quen tiêu thụ điện, từ đó có thể tối ưu hóa chi phí năng lượng và bảo vệ môi trường. Một hệ thống hoàn chỉnh bao gồm các thiết bị đo lường, module truyền thông, platform phần mềm và ứng dụng di động cho phép truy cập từ bất kỳ nơi đâu. Công nghệ này đang trở thành xu hướng chính trong quản lý năng lượng thông minh ở các nước phát triển và đang được áp dụng rộng rãi tại Việt Nam.
1.1. Khái niệm IoT và ứng dụng trong giám sát điện năng
Internet of Things (IoT) là mạng lưới các thiết bị kết nối internet có khả năng thu thập, xử lý và chia sẻ dữ liệu. Trong lĩnh vực giám sát điện năng, IoT cho phép kết nối các cảm biến đo lường với máy chủ cloud, tạo nên một hệ thống quản lý năng lượng thông minh. Các thiết bị IoT có thể hoạt động tự động, gửi dữ liệu định kỳ và đưa ra cảnh báo khi phát hiện bất thường trong mức tiêu thụ điện.
1.2. Tầm quan trọng của việc giám sát điện năng hiện đại
Giám sát điện năng tiêu thụ có vai trò quan trọng trong tiết kiệm chi phí và bảo vệ môi trường. Hệ thống IoT hiện đại cung cấp thông tin chi tiết về lượng điện sử dụng theo thời gian thực, giúp phát hiện thiết bị tiêu thụ quá mức và tối ưu hóa hiệu suất năng lượng cho cả gia đình và doanh nghiệp.
II. Kiến trúc và các thành phần chính của hệ thống
Hệ thống IoT giám sát điện năng bao gồm ba lớp chính: tầng cảm biến, tầng xử lý dữ liệu và tầng ứng dụng. Tầng cảm biến sử dụng các module đo lường như PZEM-016 và PZEM-017 để đo điện áp, dòng điện và công suất tiêu thụ. Tầng xử lý dữ liệu bao gồm microcontroller NodeMCU ESP8266 hoặc tương tự, xử lý các tín hiệu từ cảm biến và truyền dữ liệu qua giao thức Modbus RTU hoặc I2C. Tầng ứng dụng cung cấp giao diện người dùng thông qua các nền tảng cloud như Cayenne MyDevices hoặc ứng dụng Blynk. Hệ thống sử dụng giao thức MQTT để truyền tải dữ liệu đến server, đảm bảo an toàn và hiệu quả. Các thành phần phần cứng được đóng gói trong tủ điều khiển chuyên dụng với khả năng hiển thị thời gian thực trên màn hình LCD.
2.1. Các module đo lường PZEM 016 và PZEM 017
Module PZEM-016 và PZEM-017 là những thiết bị đo lường điện năng chuyên dụng có độ chính xác cao, có khả năng đo điện áp AC, dòng điện tiêu thụ và công suất. Các module này giao tiếp thông qua giao thức Modbus RTU, cho phép kết nối nhiều thiết bị đo lường vào một hệ thống duy nhất.
2.2. Vi điều khiển NodeMCU ESP8266 và giao tiếp dữ liệu
NodeMCU ESP8266 là vi điều khiển có kết nối WiFi tích hợp, tính năng pin và mức tiêu thụ thấp. Thiết bị này xử lý dữ liệu từ các module đo, chuyển đổi thông qua module UART-RS485, và gửi dữ liệu đến cloud thông qua giao thức MQTT, hỗ trợ truyền dữ liệu thời gian thực.
III. Giao thức truyền thông và xử lý dữ liệu
Hệ thống sử dụng nhiều giao thức truyền thông để đảm bảo tính ổn định và hiệu quả. Giao thức Modbus RTU được sử dụng để giao tiếp giữa các cảm biến và vi điều khiển thông qua kết nối Serial, cho phép truyền dữ liệu định dạng nhị phân với tốc độ cao và độ tin cậy cao. Giao thức I2C được dùng để kết nối các thiết bị như LCD hiển thị và các module chuyển đổi tín hiệu. Giao thức MQTT được sử dụng để truyền dữ liệu từ vi điều khiển lên server cloud, hỗ trợ truyền dữ liệu IoT hiệu quả với mức tiêu thụ năng lượng thấp. Cấu trúc bảng tin Modbus RTU bao gồm địa chỉ slave, mã chức năng, dữ liệu và kiểm tra lỗi CRC, đảm bảo độ chính xác của dữ liệu truyền tải. Các dữ liệu được lưu trữ trên cloud và có thể được truy cập qua ứng dụng di động hoặc trang web bất kỳ lúc nào.
3.1. Giao thức Modbus RTU và cấu trúc bảng tin
Giao thức Modbus RTU là tiêu chuẩn công nghiệp cho truyền thông dữ liệu giữa các thiết bị. Cấu trúc bảng tin bao gồm: địa chỉ thiết bị (1 byte), mã chức năng (1 byte), dữ liệu (2-252 byte) và kiểm tra lỗi CRC (2 byte). Điều này đảm bảo tính toàn vẹn và độ tin cậy cao cho dữ liệu được truyền.
3.2. Giao thức MQTT và truyền dữ liệu lên cloud
Giao thức MQTT là giao thức nhạn phát dữ liệu dựa trên mô hình Publish-Subscribe, phù hợp cho các ứng dụng IoT tiết kiệm năng lượng. Dữ liệu điện năng tiêu thụ được công bố trên các topic, cho phép truy cập từ xa thông qua các ứng dụng web hoặc di động.
IV. Ứng dụng thực tế và kết quả đạt được

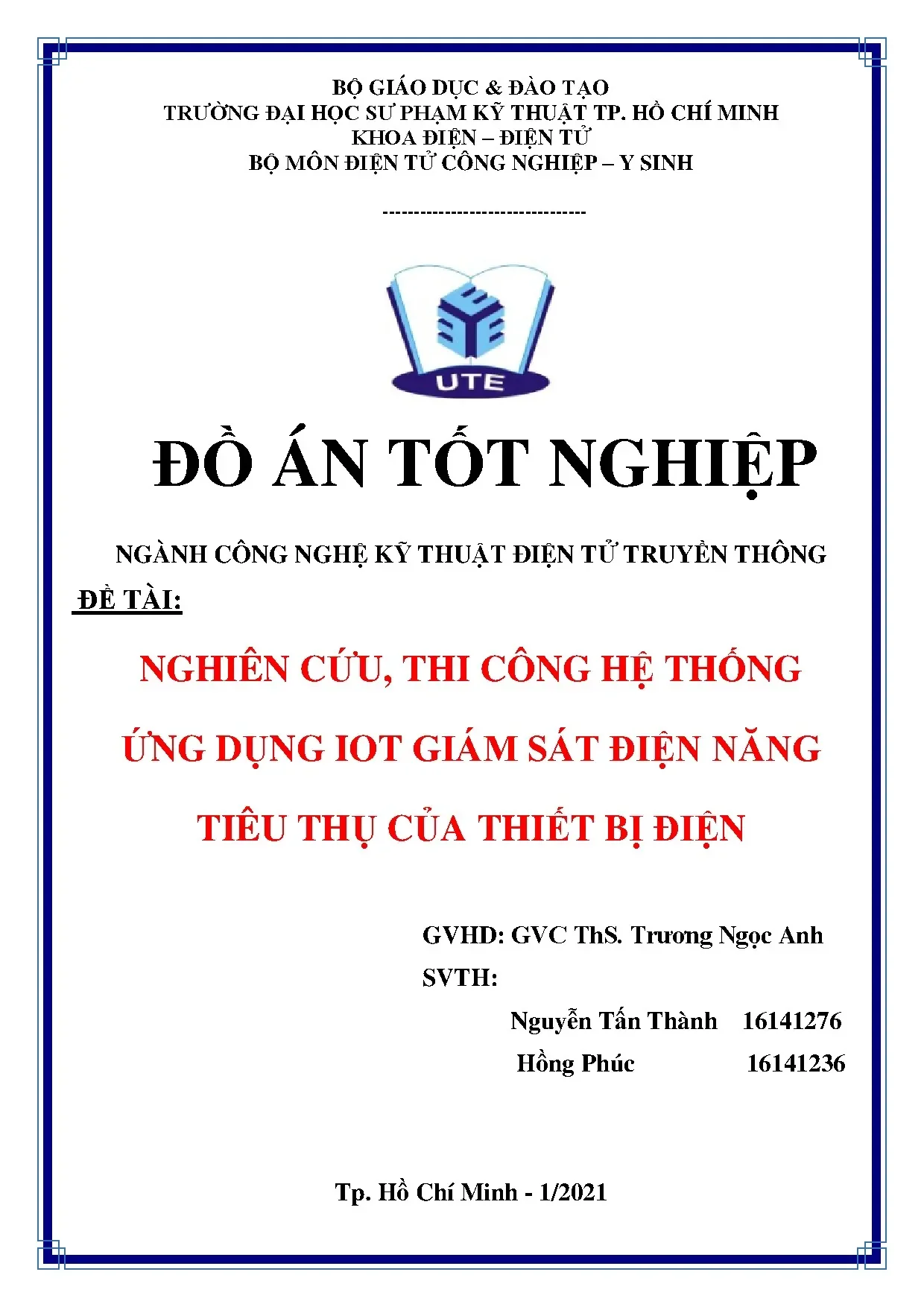

Hệ thống IoT giám sát điện năng tiêu thụ đã được thiết kế, thi công và kiểm nghiệm thành công tại Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh. Kết quả thử nghiệm cho thấy hệ thống có khả năng đo lường chính xác điện áp, dòng điện và công suất tiêu thụ với độ sai số tối thiểu. Giao diện người dùng trên Cayenne MyDevices và ứng dụng Blynk cung cấp trải nghiệm giám sát thời gian thực trực quan và dễ sử dụng. Hệ thống có khả năng mở rộng bằng cách thêm các cảm biến hoặc thiết bị đo lường bổ sung mà không cần thay đổi cấu trúc chính. Một trong những điểm nổi bật là khả năng tích hợp pin năng lượng mặt trời, giúp hệ thống hoạt động độc lập và bền vững. Hệ thống này có tiềm năng lớn trong ứng dụng quản lý năng lượng thông minh tại các gia đình, tòa nhà thương mại và nhà máy sản xuất.
4.1. Kết quả kiểm nghiệm phần cứng và phần mềm
Kết quả kiểm nghiệm cho thấy độ chính xác cao trong đo lường các thông số điện năng. Phần mềm được lập trình trên Arduino IDE hoạt động ổn định, giao diện hiển thị LCD cập nhật dữ liệu liên tục. Ứng dụng Blynk và Cayenne hoạt động bình thường, cho phép truy cập từ xa và giám sát thời gian thực mọi lúc mọi nơi.
4.2. Hướng phát triển và ứng dụng trong tương lai
Hệ thống có thể được mở rộng để tích hợp khả năng điều khiển tự động thiết bị, tạo ra hệ thống quản lý năng lượng thông minh hoàn toàn. Tích hợp trí tuệ nhân tạo để dự đoán tiêu thụ điện và đưa ra gợi ý tiết kiệm năng lượng là hướng phát triển tiềm năng trong tương lai.
