Giáo Trình Đo Đạc Công Trình Thực Hành Trắc Địa

Giáo trình đo đạc công trình thực hành trắc địa cung cấp kiến thức và kỹ năng cần thiết cho sinh viên và kỹ sư trong lĩnh vực xây dựng.

• Trường học: Trường Trung Học Cơ Sở Đường Và Dạy Nghề Trần Danh Hoàn
• Chuyên ngành: Đo Đạc Công Trình
• Đề tài: Giáo Trình Thực Hành Trắc Địa Công Trình
• Loại tài liệu: tài liệu
• Năm xuất bản: 2007
• Địa điểm: Hà Tây

Mục lục chi tiết

• LỜI NÓI ĐẦU
• MỤC TIÊU ĐÀO TẠO
• MỞ ĐẦU
• 1. CHƯƠNG 1: §O ®¹C ®¹I C−¬NG
• 1.1. Kh¸i niÖm vÒ gãc b»ng, gãc ®øng
• 1.1.1. a- Gãc b»ng
• 1.1.2. b- Gãc ®øng
• 1.1.3. c- Môc ®Ých cña ®o gãc
• 1.2. M¸y kinh vÜ vµ c¸c thao t¸c c¬ b¶n trªn m¸y
• 1.2.1. a- CÊu t¹o chung cña m¸y kinh vÜ
• 1.2.2. b- èng kÝnh – Ph−¬ng ph¸p b¾t môc tiªu khi ®o
• 1.2.3. c- Bé phËn c©n m¸y – C¸c thao t¸c ®Þnh t©m c©n m¸y
• 1.2.4. d- Bé phËn ®äc sè
• 1.3. C¸c ph−¬ng ph¸p ®o gãc b»ng
• 1.3.1. a- Ph−¬ng ph¸p ®o gãc ®¬n gi¶n
• 2. CHƯƠNG 2: §O VÏ B×NH ®Å ®ÞA H×NH
• 2.1. Kh¸i niÖm vÒ b¶n ®å, b×nh ®å, mÆt c¾t,ký hiÖu, tû lÖ b¶n ®å
• 2.2. Kh¸i niÖm vÒ ®inh h−íng ®−êng th¼ng, gãc ph−¬ng vÞ
• 2.3. M¹ng l−íi khèng chÕ ®o vÏ, ®−êng s−ên
• 2.4. §o vÏ chi tiÕt ®Ó thµnh lËp b×nh ®å
• 3. CHƯƠNG 3: §O ®¹C TRONG NGHµNH CÇU ®−ÔNG « T«
• 3.1. §o ®¹c trong c«ng t¸c kh¶o s¸t tuyÕn ®−êng
• 3.2. C«ng t¸c ®o ®¹c trong thi c«ng ®−êng « t«
• 3.3. C«ng t¸c ®o ®¹c trong kh¶o s¸t x©y dùng cÇu
• 3.4. Cong t¸c ®o ®¹c trong thi c«ng cÇu
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về Giáo Trình Thực Hành Trắc Địa Công Trình

Giáo trình thực hành trắc địa công trình là tài liệu quan trọng trong việc đào tạo kỹ sư trắc địa. Nó cung cấp kiến thức cơ bản và kỹ năng cần thiết để thực hiện các công tác đo đạc trong xây dựng. Nội dung giáo trình được biên soạn dựa trên các tiêu chuẩn hiện hành và yêu cầu thực tiễn của ngành. Mục tiêu chính của giáo trình là giúp sinh viên nắm vững các phương pháp đo đạc, từ đó áp dụng vào thực tế công việc.

1.1. Mục tiêu và nội dung chính của giáo trình

Giáo trình nhằm trang bị cho sinh viên kiến thức về các phương pháp trắc địa cơ bản, bao gồm đo đạc địa hình, xác định tọa độ và độ cao. Nội dung giáo trình được chia thành nhiều chương, mỗi chương tập trung vào một khía cạnh cụ thể của trắc địa công trình.

1.2. Đối tượng sử dụng giáo trình

Giáo trình này chủ yếu dành cho sinh viên ngành trắc địa, xây dựng và các chuyên ngành liên quan. Nó cũng có thể được sử dụng bởi các kỹ sư và chuyên gia trong lĩnh vực trắc địa công trình.

II. Các thách thức trong thực hành trắc địa công trình

Trong quá trình thực hành trắc địa công trình, sinh viên và kỹ sư thường gặp phải nhiều thách thức. Những thách thức này có thể đến từ điều kiện địa hình, thời tiết, hoặc sự phức tạp của các công trình xây dựng. Việc nắm vững các kỹ thuật và phương pháp đo đạc là rất quan trọng để vượt qua những khó khăn này.

2.1. Điều kiện địa hình và thời tiết

Điều kiện địa hình phức tạp có thể ảnh hưởng đến độ chính xác của các phép đo. Thời tiết xấu cũng có thể làm gián đoạn quá trình thực hiện công việc, đòi hỏi kỹ sư phải có kế hoạch dự phòng.

2.2. Sự phức tạp của công trình xây dựng

Các công trình xây dựng lớn thường yêu cầu nhiều phép đo khác nhau, từ đó tạo ra áp lực cho kỹ sư trong việc đảm bảo độ chính xác và tiến độ công việc.

III. Phương pháp đo đạc trong trắc địa công trình

Có nhiều phương pháp đo đạc được sử dụng trong trắc địa công trình, mỗi phương pháp có ưu điểm và nhược điểm riêng. Việc lựa chọn phương pháp phù hợp là rất quan trọng để đảm bảo kết quả đo đạc chính xác và hiệu quả.

3.1. Phương pháp đo đạc bằng máy toàn đạc

Máy toàn đạc là thiết bị phổ biến trong trắc địa công trình, cho phép đo đạc chính xác các tọa độ và độ cao. Việc sử dụng máy toàn đạc đòi hỏi người sử dụng phải có kỹ năng và kinh nghiệm.

3.2. Phương pháp đo đạc GPS

Công nghệ GPS ngày càng trở nên phổ biến trong trắc địa công trình. Phương pháp này cho phép đo đạc nhanh chóng và chính xác, đặc biệt trong các khu vực rộng lớn.

IV. Ứng dụng thực tiễn của trắc địa công trình

Trắc địa công trình có nhiều ứng dụng trong thực tế, từ việc khảo sát địa hình đến việc giám sát tiến độ thi công. Những ứng dụng này không chỉ giúp đảm bảo chất lượng công trình mà còn tiết kiệm thời gian và chi phí.

4.1. Khảo sát địa hình trước khi thi công

Khảo sát địa hình là bước đầu tiên và quan trọng trong bất kỳ dự án xây dựng nào. Nó giúp xác định các yếu tố ảnh hưởng đến thiết kế và thi công.

4.2. Giám sát tiến độ thi công

Việc giám sát tiến độ thi công thông qua các phép đo định kỳ giúp đảm bảo rằng công trình được thực hiện đúng tiến độ và chất lượng yêu cầu.

V. Kết luận và tương lai của trắc địa công trình

Trắc địa công trình là một lĩnh vực quan trọng trong ngành xây dựng, với nhiều thách thức và cơ hội. Tương lai của lĩnh vực này sẽ phụ thuộc vào sự phát triển của công nghệ và các phương pháp đo đạc mới.

5.1. Xu hướng phát triển công nghệ trong trắc địa

Công nghệ mới như drone và cảm biến không gian đang mở ra nhiều cơ hội cho trắc địa công trình, giúp nâng cao độ chính xác và hiệu quả công việc.

5.2. Tầm quan trọng của đào tạo và nghiên cứu

Đào tạo và nghiên cứu trong lĩnh vực trắc địa công trình là rất cần thiết để đáp ứng nhu cầu ngày càng cao của thị trường lao động và đảm bảo chất lượng công trình.

Nội dung chính

Tổng quan về giáo trình

Giáo trình Đo đạc Công trình (lưu hành nội bộ phục vụ đào tạo tại Trường Trung học Cầu đường và Dạy nghề, Hà Tây, 2007) do tác giả Trần Danh Hoàn chủ biên. Đây là tài liệu giảng dạy thuộc khối kiến thức cơ sở chuyên ngành trong chương trình đào tạo kỹ thuật viên Trung cấp Cầu đường, được học viên tiếp cận trước khi bước vào các học phần chuyên sâu ngành cầu đường.

Mục tiêu đào tạo trọng tâm của giáo trình là trang bị cho người học hệ thống lý thuyết đo đạc cơ bản cùng các thao tác thực hành định vị, quan trắc. Sau khi hoàn thành học phần, học viên đạt được năng lực kỹ thuật viên đáp ứng các yêu cầu: tham gia khảo sát thu thập số liệu phục vụ thiết kế, kiểm tra kích thước hình học, chỉ đạo và hướng dẫn thi công định vị công trình, cũng như thực hiện công tác quản lý chất lượng và đo đạc theo dõi biến dạng công trình giao thông.

Về cấu trúc và cách tiếp cận, giáo trình được biên soạn trên cơ sở chỉnh lý, bổ sung từ khung giáo trình năm 1999 nhằm cập nhật các quy phạm đo đạc hiện hành. Nội dung tài liệu gồm phần Mở đầu và 3 chương chuyên môn chính:

• Mở đầu: Khái niệm về môn học
• Chương 1: Đo đạc đại cương
• Chương 2: Đo vẽ bình đồ địa hình
• Chương 3: Đo đạc trong ngành Cầu đường ô tô

Trọng tâm giảng dạy và rèn luyện kỹ năng được đặt tại Chương 1 và Chương 3. Cách tiếp cận của tài liệu đi thẳng vào các bước thao tác kỹ thuật cụ thể, mô tả chi tiết phương pháp sử dụng thiết bị quang cơ truyền thống đến thiết bị điện tử, giúp học viên dễ dàng chuyển đổi từ kiến thức lý thuyết sang thực hành tại hiện trường.

---

Nội dung kiến thức cốt lõi

flowchart TD
    subgraph MD["Phần Mở Đầu"]
        MD1["Khái niệm & Phân loại Trắc địa"]
        MD2["Lịch sử phát triển & Vai trò công trình"]
    end

    subgraph C1["Chương 1: Đo Đạc Đại Cương"]
        C1_1["Đo góc: Máy kinh vĩ, góc bằng & góc đứng"]
        C1_2["Lý thuyết sai số & Đánh giá độ chính xác"]
        C1_3["Đo dài: Trực tiếp thước thép & Gián tiếp mia"]
        C1_4["Máy toàn đạc điện tử: Leica 305"]
        C1_5["Đo cao: Hình học, kỹ thuật, qua sông, thước chữ A"]
        C1_6["Giao hội thuận: Giao hội góc & Giao hội cạnh"]
    end

    subgraph C2["Chương 2: Bình Đồ Địa Hình"]
        C2_1["Bản đồ, bình đồ, mặt cắt, tỷ lệ"]
        C2_2["Định hướng & Góc phương vị"]
        C2_3["Mạng lưới khống chế đường sườn"]
        C2_4["Đo vẽ chi tiết thành lập bình đồ"]
    end

    subgraph C3["Chương 3: Cầu Đường Ô Tô"]
        C3_1["Khảo sát & Thi công đường ô tô"]
        C3_2["Khảo sát & Thi công xây dựng cầu"]
    end

    MD --> C1
    C1 --> C2
    C1 --> C3
    C2 --> C3

Các chương/chủ đề chính

Phần Mở đầu - Khái niệm về môn học:
Trình bày định nghĩa ngành Trắc địa – môn khoa học nghiên cứu, đo đạc và biểu thị bề mặt Trái Đất lên mặt phẳng. Giới thiệu 4 phân ngành chính: Trắc địa cao cấp, Trắc địa công trình, Trắc địa địa chính và Trắc địa ảnh. Phân tích vai trò của đo đạc trong 3 giai đoạn của công trình (khảo sát thiết kế, thi công xây dựng, khai thác sử dụng và quan trắc biến dạng). Tóm lược lịch sử phát triển ngành từ thời Ai Cập cổ đại (2000 TCN), phép đo bán kính Trái Đất của Eratosthenes (200 TCN), phép chiếu Mercator (thế kỷ 16), đơn vị mét chuẩn của Delambre (thế kỷ 18), đến các mốc lịch sử tại Việt Nam (xây thành Cổ Loa, bản đồ Đại Việt Hồng Đức năm 1467 thời vua Lê Thánh Tông).

Chương 1 - Đo đạc đại cương:
Nội dung chiếm dung lượng lớn nhất giáo trình, cung cấp cơ sở kỹ thuật về các phép đo cơ bản:

• Đo góc bằng và góc đứng: Khái niệm góc bằng, góc đứng; cấu tạo chi tiết máy kinh vĩ (hệ thống ống kính gồm kính vật, kính điều quang, màng dây chữ thập, kính mắt; hệ thống cân máy gồm bọt thủy dài, bọt thủy tròn; bộ phận đọc số bàn độ và du xích). Hướng dẫn thao tác định tâm cân máy (dùng quả dọi hoặc quang học/laser), đọc số kẹp vạch/chập vạch. Trình bày phương pháp đo góc đơn giản, phương pháp đo góc toàn vòng và phương pháp đo cao lượng giác qua góc đứng.
• Kiểm nghiệm và hiệu chỉnh máy kinh vĩ: Quy trình kiểm tra các trục hình học: trục bọt thủy dài vuông góc với trục quay máy ($LL' \perp HH'$), chỉ đứng màng dây chữ thập thẳng đứng.
• Lý thuyết sai số trong đo đạc: Phân loại sai lầm, sai số hệ thống, sai số ngẫu nhiên; 4 đặc tính của sai số ngẫu nhiên; các chỉ tiêu đánh giá độ chính xác gồm sai số trung bình ($\theta$), sai số trung phương ($m$), sai số trung phương tương đối ($1/M$).
• Phương pháp ngắm thẳng: Kỹ thuật ngắm thẳng mắt thường và bằng máy; giải pháp xử lý khi bị che khuất tầm nhìn (phương pháp nhích dần khi gặp địa hình thấp, phương pháp tam giác đồng dạng khi gặp chướng ngại vật cao).
• Đo dài trực tiếp và gián tiếp: Đo trực tiếp bằng thước thép với độ chính xác trung bình ($1/2000$) trên địa hình phẳng/dốc/lồi lõm; đo dài chính xác cao ($1/5000$) dùng cọc phụ, lực kế và số hiệu chỉnh nhiệt độ. Đo dài gián tiếp bằng máy kinh vĩ và mia qua công thức khoảng cách $S = K \cdot m + q$ và phương pháp xác định hằng số $K, q$. Đo dài kết hợp tam giác giải theo định lý Sin qua sông, ao hồ.
• Máy toàn đạc điện tử (TĐĐT): Giới thiệu cấu tạo quang cơ kết hợp khối xử lý điện tử. Hướng dẫn chi tiết quy trình thao tác trên máy Leica 305: chương trình khởi sự (Set Job, Set Station, Orien Station) và các chương trình ứng dụng: bố trí điểm ra thực địa (Setting out), đo đạc thông dụng xác định tọa độ $N, E, H$ (Surveying), đo gián tiếp khoảng cách giữa hai điểm (Tie Distance).
• Nguyên lý và kỹ thuật đo cao: Khái niệm độ cao tuyệt đối (so với mặt thủy chuẩn gốc), độ cao tương đối, độ chênh cao $h_{AB}$. Đo cao hình học theo nguyên lý tia ngắm nằm ngang ($h_{AB} = a - b$), đo cao phía trước, truyền độ cao nhiều trạm máy. Cấu tạo máy thủy bình và mia (mia hai mặt đen - đỏ với hằng số mia $K = 4475, 4473, 4500$, mia hợp kim Invar). Quy trình kiểm nghiệm và hiệu chỉnh sai số góc $i$ của máy thủy bình cơ và tự động; biện pháp loại trừ ảnh hưởng của góc $i$ bằng cách đặt máy cách đều hai mia ($S_A = S_B$).
• Đo cao kỹ thuật: Phân cấp lưới độ cao hình học (Cấp I, II, III, IV và đo cao kỹ thuật). Tiêu chuẩn sai số khép giới hạn $f_{hKT} \le 30\sqrt{L}$ (mm) hoặc $f_{hKT} \le 10\sqrt{n}$ (mm). Quy trình phân phối sai số khép và lập bảng tính hiệu chỉnh độ cao. Các phương pháp đo cao đặc biệt: truyền độ cao qua sông bằng 2 trạm máy phụ hoặc theo dõi mực nước; đo cao bằng thước chữ A.
• Giao hội trong đo đạc: Mục đích và quy trình thực hiện giao hội thuận gồm giao hội góc (dùng 2 góc định hướng $A_1, B_1$) và giao hội cạnh (dùng 2 bán kính cung tròn $a_1, b_1$).

Chương 2 - Đo vẽ bình đồ địa hình:
Khái quát về bản đồ, bình đồ, mặt cắt, hệ thống ký hiệu và tỷ lệ bản đồ. Nguyên lý định hướng đường thẳng, cách tính góc phương vị. Phương pháp lập mạng lưới khống chế đo vẽ bằng đường sườn và các bước đo vẽ chi tiết nhằm thành lập bình đồ địa hình hoàn chỉnh.

Chương 3 - Đo đạc trong ngành Cầu đường ô tô:
Trọng tâm ứng dụng chuyên ngành bao gồm: quy trình đo đạc khảo sát tuyến đường ô tô, công tác đo đạc định vị và kiểm tra trong thi công đường, khảo sát trắc địa vị trí xây dựng cầu vượt sông và các công tác đo đạc dẫn tuyến, cắm mố trụ trong thi công cầu.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng hệ thống nguyên lý nền tảng của kỹ thuật đo đạc công trình:

• Cơ sở quang hình học và cơ học chính xác: Nguyên lý cấu tạo ống kính ngắm, sự tương quan giữa các trục quay ($HH'$), trục ngắm ($CC'$) và trục bọt thủy ($LL'$) trong không gian.
• Hệ quy chiếu và mặt chuẩn: Khái niệm về mặt thủy chuẩn gốc (geoid), mặt thủy chuẩn quy ước, mặt phẳng nằm ngang, góc bằng (hình chiếu góc không gian lên mặt phẳng ngang), góc đứng và độ chênh cao.
• Lý thuyết xác suất thống kê ứng dụng trong sai số: Thiết lập công thức tính sai số trung phương của đại lượng đo độc lập: $$m = \sqrt{\frac{\sum v^2}{n}}$$ và sai số trung phương tương đối: $$\frac{1}{M} = \frac{m}{L}$$
• Nguyên lý hình học giải tích trong xác định tọa độ và cao độ: Giải bài toán trắc địa thuận/nghịch, nguyên lý tam giác đồng dạng, định lý hàm số Sin, công thức đo cao hình học: $$h_{AB} = a - b$$ và đo cao lượng giác: $$h_{AB} = (m - t) + D \cdot \tan V_{AB}$$

Kỹ năng phát triển

• Kỹ năng vận hành thiết bị: Định tâm, cân bằng máy kinh vĩ và máy thủy bình bằng quang học, laser và quả dọi; điều chỉnh tiêu cự kính mắt và ốc điều quang để triệt tiêu hiện tượng thị sai; đọc số chính xác trên bàn độ du xích, mia trắc địa và màn hình điện tử.
• Kỹ năng kiểm nghiệm, hiệu chỉnh máy: Phát hiện và chỉnh bọt nước dài của máy kinh vĩ lệch góc $LL' \not\perp HH'$; kiểm nghiệm và hiệu chỉnh góc nghiêng tia ngắm (sai số góc $i$) trên máy thủy bình quang cơ và máy thủy bình tự động.
• Kỹ năng xử lý dữ liệu và sổ đo: Ghi chép trung thực, tính toán và kiểm tra sổ đo góc đơn giản, sổ đo toàn vòng, sổ đo cao kỹ thuật; thực hiện bình sai, phân phối sai số khép độ cao $f_h$ theo số trạm máy ($n$) hoặc chiều dài tuyến ($L$).
• Kỹ năng xử lý tình huống hiện trường: Ứng dụng phương pháp nhích dần hoặc tam giác đồng dạng khi ngắm thẳng bị che khuất; đo khoảng cách qua chướng ngại vật; đo chuyền cao độ qua sông bằng trạm máy phụ.

---

Phương pháp giảng dạy và học tập

flowchart LR
    A["Lý Thuyết Đo Đạc\n& Tiêu Chuẩn Quy Phạm"] --> B["Thực Hành Thao Tác\n& Kiểm Nghiệm Máy"]
    B --> C["Thu Thập Số Liệu\nHiện Trường"]
    C --> D["Tính Toán Sổ Đo\n& Bình Sai Số Liệu"]
    D --> E["Ứng Dụng Khảo Sát\n& Thi Công Cầu Đường"]

Phương pháp tiếp cận sư phạm

Giáo trình kết hợp diễn giải nguyên lý hình học với quy trình thao tác từng bước (step-by-step). Mỗi nội dung kỹ thuật đều kèm theo sơ đồ cấu tạo, hình vẽ bố trí trạm máy, công thức toán học và bảng biểu ghi chép số liệu mẫu nhằm chuẩn hóa thao tác cho học viên.

Hệ thống bài tập và thực hành

Tài liệu tích hợp 17 câu hỏi lý thuyết ôn tập và 7 bài thực hành trọng tâm cuối Chương 1:

• Thực hành thuần thục thao tác định tâm, cân máy kinh vĩ và máy thủy bình.
• Thực hành đo góc đơn giản và đo góc toàn vòng; rèn luyện kỹ năng tính toán, kiểm tra sai số trên sổ đo (chênh lệch giữa nửa vòng đo thuận và đảo kính $2C$, kiểm tra trị số $Q_i$).
• Thực hành kiểm nghiệm các điều kiện hình học của máy kinh vĩ ($LL' \perp HH'$) và sai số góc $i$ của máy thủy bình trên bãi đo chuẩn.
• Thực hành đo dài trực tiếp bằng thước thép trên địa hình bằng phẳng và sườn dốc; đo dài gián tiếp bằng mia quang học.
• Thực hành đo cao hình học theo tuyến khép kín, phân phối sai số khép vào bảng tính độ cao thực tế.

Quy định kiểm tra, đánh giá và tự học

• Đối với giảng viên: Yêu cầu làm chủ thời gian, chuẩn bị bài giảng chi tiết, tổ chức và hướng dẫn nghiêm ngặt các buổi thực hành bãi tập, kiểm soát kỹ thuật thao tác của từng học viên trên thiết bị trắc địa.
• Đối với học viên: Đọc kỹ giáo trình trước khi lên lớp; khi nghe giảng tập trung ghi nhớ trình tự thao tác; chấp hành quy định ghi chép sổ đo thực địa (tuyệt đối không tẩy xóa, không viết đè số liệu, ghi sai hàng độ phải gạch đi ghi lên phía trên, ghi sai hàng phút/giây phải hủy đo lại vòng mới); tận dụng thời gian thao tác máy trực tiếp để rèn luyện tính cẩn thận, chính xác.

---

Điểm nổi bật và cập nhật

• Cập nhật quy chuẩn kỹ thuật thực tế: So với khung giáo trình năm 1999, tài liệu năm 2007 đã chỉnh lý, bổ sung các nội dung bám sát quy trình, quy phạm đo đạc hiện hành trong ngành Giao thông vận tải, lược bớt các phương pháp lý thuyết phức tạp, ưu tiên các phương pháp đơn giản, dễ thực hiện.
• Tích hợp công nghệ toàn đạc điện tử: Bổ sung nội dung hướng dẫn sử dụng máy toàn đạc điện tử (cụ thể hóa qua dòng máy Leica 305), mô tả chi tiết giao diện màn hình cơ bản, cấu trúc lệnh và quy trình thực hiện các bài toán trắc địa điện tử như định vị tim mốc thiết kế (Setting out) và đo khoảng cách gián tiếp (Tie Distance).
• Tính ứng dụng chuyên biệt ngành cầu đường: Cung cấp giải pháp cho các bài toán đặc thù của kỹ sư cầu đường: bố trí đường cong, đo mặt cắt dọc/ngang tuyến đường, truyền mốc cao độ qua lòng sông rộng bằng phương pháp trạm máy phụ ($R_1, R_2$) hoặc phương pháp mực nước, định vị tim cọc mố trụ cầu bằng giao hội góc.

---

Đối tượng sử dụng giáo trình

• Học viên, sinh viên: Giáo trình biên soạn chính thức cho học viên hệ Trung cấp chuyên nghiệp ngành Cầu đường (TCCĐ) tại các trường kỹ thuật và dạy nghề. Tài liệu cũng có thể sử dụng làm tài liệu tham khảo cho sinh viên các ngành Xây dựng Giao thông, Công trình Thủy, Xây dựng Dân dụng hệ Cao đẳng và Đại học.
• Yêu cầu kiến thức tiên quyết: Người học cần nắm vững kiến thức toán học phổ thông về hình học phẳng, lượng giác (hàm sin, cos, tan), các phép tính giải tích tam giác cơ bản và kiến thức quang hình học vật lý.
• Giảng viên và cán bộ kỹ thuật: Giảng viên sử dụng làm tài liệu chuẩn để soạn bài giảng, lập kế hoạch giảng dạy lý thuyết và tổ chức các đợt thực tập dã ngoại. Cán bộ kỹ thuật hiện trường tại các doanh nghiệp xây dựng cầu đường có thể sử dụng tài liệu để tra cứu quy trình kiểm nghiệm máy, quy cách ghi sổ đo và hướng dẫn kỹ thuật viên đo đạc định vị thi công.

---

Câu hỏi thường gặp

1. Giáo trình này phù hợp nhất với những đối tượng người học nào?

Giáo trình được thiết kế chuyên biệt cho học viên trung cấp cầu đường, công nhân kỹ thuật và kỹ thuật viên phụ trách đo đạc khảo sát, thi công tuyến đường ô tô, công trình cầu và các công trình dân dụng thông thường.

2. Người học cần chuẩn bị kiến thức nền tảng gì trước khi tiếp cận môn học?

Học viên cần nắm vững kiến thức hình học cơ bản (tính chất góc, đường song song, đường vuông góc, tam giác đồng dạng), các hệ thức lượng trong tam giác vuông/tam giác thường, kiến thức quang hình học cơ bản và kỹ năng tính toán đại số.

3. Điểm khác biệt của tài liệu so với các giáo trình trắc địa đại cương thông thường là gì?

Tài liệu tập trung trực tiếp vào ứng dụng thực tiễn của ngành Cầu đường ô tô (Chương 3). Thay vì nặng về lý thuyết thuần túy, tài liệu hướng dẫn cụ thể quy trình thao tác máy (kinh vĩ, thủy bình, toàn đạc Leica 305), xử lý tình huống che khuất tầm nhìn, cách đo cao qua sông lớn và các mẫu biểu ghi sổ đo chuẩn quy phạm.

4. Phương pháp nào giúp tự học và làm chủ nội dung giáo trình hiệu quả nhất?

Học viên cần kết hợp đọc lý thuyết với việc giải các bài toán tính toán sai số, bình sai sổ đo cao, và đặc biệt phải dành thời gian trực tiếp thao tác trên máy đo ngoài thực địa để rèn luyện phản xạ định tâm, cân bằng và đọc số chính xác.

5. Giáo trình có đề cập đến các tài liệu bổ trợ hoặc quy chuẩn nào?

Nội dung giáo trình được biên soạn dựa trên các tiêu chuẩn trong phần Trắc địa phổ thông, Trắc địa công trình và các quy trình, quy phạm đo đạc chuyên ngành do cơ quan quản lý nhà nước ban hành, có danh mục tài liệu tham khảo chuyên ngành tại trang 105.

---

Kết luận

Giáo trình Đo đạc Công trình của tác giả Trần Danh Hoàn cung cấp hệ thống kiến thức nền tảng vững chắc và mang tính thực hành cao về kỹ thuật trắc địa. Cấu trúc nội dung được tổ chức chặt chẽ từ khái niệm tổng quan, phương pháp thao tác thiết bị quang cơ/điện tử, lý thuyết sai số đến các bài toán đo đạc chuyên sâu trong khảo sát và thi công cầu đường. Đây là tài liệu phục vụ đắc lực cho công tác đào tạo kỹ thuật viên cầu đường và là cẩm nang hướng dẫn chuẩn mực cho các công tác đo đạc tại hiện trường xây dựng.

Trích đoạn nội dung tài liệu

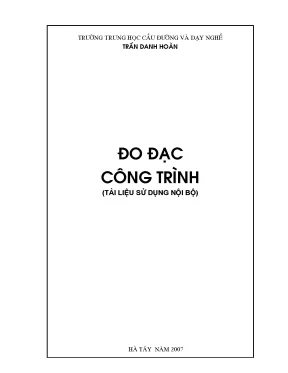

Tr−êng trung häc cÇu ®−êng vµ d¹y nghÒ TrÇn danh hoμn §o ®¹c C«ng tr×nh (tμi liÖu sö dông néi bé) Hµ t©y n¨m 2007 Lêi nãi ®Çu Môc tiªu ®µo t¹o cña tr−êng THC§&DN lµ: Häc viªn “Trung cÊp cÇu ®−êng” sau khi tèt nghiÖp ph¶i lµ nh÷ng kü thuËt viÖn kh«ng nh÷ng ch¾c vÒ chuyªn m«n cÇu ®−êng mµ ph¶i thµnh th¹o c¸c c«ng t¸c ®o ®¹c c¬ b¶n; §¸p øng ®−îc yªu cÇu vÒ ®o ®¹c trong c«ng t¸c: kh¶o s¸t thiÕt kÕ, kiÓm tra, chØ ®¹o h−íng dÉn thi c«ng, qu¶n lý chÊt l−îng c«ng tr×nh. Trªn c¬ së gi¸o tr×nh n¨m 1999, Bé m«n §o ®¹c ®· tu söa, ®æi míi, bæ sung ®Ó biªn so¹n thµnh cuèn gi¸o tr×nh “§o ®¹c c«ng tr×nh” nh»m ®¸p øng môc tiªu trªn, ®ång thêi còng ®Ó thèng nhÊt vÒ néi dung trong gi¶ng d¹y m«n ®o ®¹c còng nh− phÇn ®o ®¹c trong c¸c m«n liªn quan, trong ch−¬ng tr×nh gi¶ng d¹y cña nhµ tr−êng. §ång thêi ®©y còng lµ tµi liÖu chÝnh ®Ó häc viªn tham kh¶o, häc tËp, nghiªn cøu vµ øng dông ngoµi thùc tÕ sau nµy. Gi¸o tr×nh “§o ®¹c c«ng tr×nh”®−îc biªn so¹n phï hîp víi ch−¬ng tr×nh tæng thÓ ®µo t¹o TCC§ cña tr−êng THC§&DN.

VÒ néi dung chñ yÕu dùa theo c¸c néi dung ®o ®¹c trong phÇn Tr¾c ®Þa phæ th«ng, Tr¾c ®Þa c«ng tr×nh vµ c¸c néi dung quy ®Þnh trong c¸c quy ph¹m ®o ®¹c. Cuèn gi¸o tr×nh ®−îc x©y dùng thµnh 3 ch−¬ng c¬ b¶n vµ phÇn më ®Çu: Më ®Çu: Kh¸i niÖm vÒ m«n häc Ch−¬ng 1: §o ®¹c d¹i c−¬ng Ch−¬ng 2: §o ®¹c thµnh lËp b×nh ®å Ch−¬ng 3: §o ®¹c trong nghµnh CÇu ®−êng « t«. Träng t©m lµ ch−¬ng 1 vµ ch−¬ng 3. Trong biªn so¹n t¸c gi¶ ®· chó ý lùa chän c¸c néi dung c¬ b¶n nhÊt, s¸t víi thùc tÕ, ®óng quy tr×nh, quy ph¹m hiÖn hµnh.

C¸c ph−¬ng ph¸p ®o ®¹c lµ ®¬n gi¶n, dÔ thùc hiÖn vµ ®ang ®−îc sö dông nhiÒu. M«n häc cã nhiÒu néi dung cÇn vËn dông vµ thùc hµnh, do vËy trong c¸ch tr×nh bµy t¸c gi¶ ®· cè g¾ng dÉn d¾t ®i theo c¸c b−íc thao t¸c, ®Ó nhanh chãng vËn dông vµ lµm chñ ®−îc kiÕn thøc. Tuy nhiªn c¶ vÒ néi dung vµ h×nh thøc cuèn gi¸o tr×nh nµy kh«ng thÓ tr¸nh khái c¸c sai sãt, chóng t«i xin ch©n thµnh c¶m ¬n vµ mong r»ng sÏ nhËn ®−îc nhiÒu ý kiÕn x©y dùng cña ®«ng ®¶o c¸c ®ång nghiÖp vµ b¹n ®äc gÇn xa. Chñ biªn môc lôc Môc Néi dung Trang Më ®Çu Kh¸i niÖm vÒ m«n häc 3 Ch−¬ng 1 §o ®¹c ®¹i c−¬ng 1.4 Giao héi trong ®o ®¹c 46 Ch−¬ng 2 §o vÏ b×nh ®å ®Þa h×nh 2.1 Kh¸i niÖm vÒ b¶n ®å, b×nh ®å, mÆt c¾t,ký hiÖu, 49 tû lÖ b¶n ®å 2.3 Kh¸i niÖm vÒ ®inh h−íng ®−êng th¼ng, gãc 54 ph−¬ng vÞ 2.4 M¹ng l−íi khèng chÕ ®o vÏ, ®−êng s−ên 57 2.5 §o vÏ chi tiÕt ®Ó thµnh lËp b×nh ®å 64 Ch−¬ng 3 §o ®¹c trong ngμnh cÇu ®−êng « t« 3.1 §o ®¹c trong c«ng t¸c kh¶o s¸t tuyÕn ®−êng 70 3.2 C«ng t¸c ®o ®¹c trong thi c«ng ®−êng « t« 79 3.3 C«ng t¸c ®o ®¹c trong kh¶o s¸t x©y dùng cÇu 89 3.4 Cong t¸c ®o ®¹c trong thi c«ng cÇu 93 Tµi liÖu tham kh¶o 105 Më ®Çu Kh¸i niÖm vÒ m«n häc 1- Tr¾c ®Þa lµ g×? VÞ trÝ m«n ®o ®¹c trong ngµnh Tr¾c ®Þa Tr¾c ®Þa lµ mét m«n khoa häc chuyªn nghiªn cøu, ®o ®¹c vµ biÓu thÞ bÒ mÆt tr¸i ®Êt hay mét phÇn mÆt ®Êt lªn mÆt ph¼ng.

Do yªu cÇu ph¸t triÓn cña x· héi mµ ngµnh Tr¾c ®Þa ngµy cµng ®Ò cËp ®Õn nhiÒu vÊn ®Ò; Tuú theo ®èi t−îng nghiªn cøu, ph−¬ng ph¸p tiÕn hµnh mµ Tr¾c ®Þa ®−îc chia thµnh nhiÒu bé m«n: + Tr¾c ®Þa cao cÊp: Lµ bé m«n chuyªn nghiªn cøu vµ ®o ®¹c trong ph¹m vi réng lín, thµnh lËp c¸c l−íi khèng chÕ mÆt b»ng vµ ®é cao, lµm c¬ së cho nghiªn cøu khoa häc vµ cho c¸c c«ng t¸c Tr¾c ®Þa c«ng tr×nh. + Tr¾c ®Þa c«ng tr×nh: Lµ bé m«n chuyªn nghiªn cøu vµ ®o ®¹c trong ph¹m vi nhá, hÑp, chñ yÕu phôc vô cho tõng c«ng tr×nh cô thÓ nh− trong: X©y dùng d©n dông, trong ngµnh giao th«ng, trong thuû lîi, thuû ®iÖn. + Tr¾c ®Þa ®Þa chÝnh: Lµ bé m«n chuyªn nghiªn cøu ®o ®¹c phôc vô c«ng t¸c ®Þa chÝnh nh−: §o ®¹c gi¶i thöa, ®o ®¹c quy hoÆch vïng rõng, vïng n«ng th«n. + Ngµy nay víi sù ph¸t triÓn m¹nh mÏ cña kü thuËt chôp ¶nh vµ ¶nh hµng kh«ng, bé m«n Tr¾c ®Þa ¶nh còng ®−îc ph¸t triÓn m¹nh, phôc vô tÝch cùc cho c¸c b−íc lËp dù ¸n tiÒn kh¶ thi vµ dù ¸n kh¶ thi cho c¸c c«ng tr×nh, ®Æc biÖt trong ngµnh cÇu ®−êng.

Bé m«n ®o ®¹c ®−îc giíi thiÖu trong cuèn gi¸o tr×nh nµy lµ mét phÇn cña Tr¾c ®Þa c«ng tr×nh, nghiªn cøu c¸c ph−¬ng ph¸p ®o ®¹c c¬ b¶n vµ ®o ®¹c phôc vô trùc tiÕp cho c«ng t¸c kh¶o s¸t thiÕt kÕ vµ x©y dùng c¸c c«ng tr×nh cÇu ®−êng. 2- ý nghÜa vµ tÇm quan träng cña m«n §o ®¹c M«n ®o ®¹c lµ mét m«n c¬ së chuyªn ngµnh trong ch−¬ng tr×nh THC§, häc viªn ®−îc häc tËp, nghiªn cøu tr−íc khi häc c¸c m«n chuyªn ngµnh cÇu ®−êng. Nã cã ý nghÜa rÊt quan träng: C«ng t¸c ®o ®¹c g¾n liÒn trong suèt qu¸ tr×nh tõ kh¶o s¸t thiÕt kÕ, x©y dùng ®Õn qu¸ tr×nh khai th¸c sö dông sau nµy. ë kh©u kh¶o s¸t thiÕt kÕ: §o ®¹c lµ ng−êi cung cÊp c¸c sè liÖu khëi ®Çu ®Ó thiÕt kÕ c«ng tr×nh, kh«ng cã c¸c sè liÖu nµy th× kh«ng thÓ thiÕt kÕ ®−îc, sè liÖu kh«ng chÝnh x¸c th× chÊt l−îng ®å ¸n thiÕt kÕ kÐm.

ë kh©u thi c«ng x©y dùng c«ng tr×nh: C«ng t¸c ®o ®¹c gióp ng−êi thi c«ng, thi c«ng ®óng c¶ vÒ vÞ trÝ mÆt b»ng, ®é cao vµ kÝch th−íc h×nh häc cña c«ng tr×nh. C«ng t¸c ®o ®¹c sai th× c«ng tr×nh thi c«ng sai vµ sÏ kh«ng ®−îc nghiÖm thu thanh to¸n hoÆc g©y l·ng phÝ nghiªm träng. Trong khai th¸c sö dông, ®Æc biÖt trong theo dâi biÕn d¹ng c«ng tr×nh, c«ng t¸c ®o ®¹c lµ yÕu tè then chèt, gióp c¸c c¸n bé kü thuËt, c¸c nhµ khoa häc ph¸t hiÖn sím vµ cã biÖn ph¸p sö lý kÞp thêi, h¹n chÕ tèi ®a c¸c thiÖt h¹i do biÕn d¹ng c«ng tr×nh g©y ra. 3- S¬ l−îc lÞch sö ph¸t triÓn cña m«n häc M«n ®o ®¹c còng nh− ngµnh Tr¾c ®Þa nãi chung cã lÞch sö ph¸t triÓn tõ l©u ®êi.

- Trªn thÕ giíi: Tõ nh÷ng n¨m 2000 tr−íc c«ng nguyªn ng−êi cæ ®¹i Ai cËp ®· biÕt ®o ®¹c ®Ó chia l¹i ruéng ®Êt vïng ch©u thæ s«ng Nin do ngËp lôt bÞ 3 phï sa san b»ng. N¨m 200 tr−íc c«ng nguyªn lÇn ®Çu tiªn nhµ b¸c häc Eratosten ®· x¸c ®Þnh ®−îc chiÒu dµi ®−êng kinh tuyÕn tr¸i ®Êt. ThÕ kû 16 nhµ b¸c häc Meccat¬ ®· biÓu thÞ ®−îc bÒ mÆt tr¸i ®Êt lªn mÆt ph¼ng (phÐp chiÕu Meccat¬). §Õn thÕ kû 18 nhµ b¸c häc ng−êi Ph¸p §alampe ®· t×m ra ®¬n vÞ ®o dµi lµ: MÐt (m).

Mét mÐt cã chiÒu dµi b»ng mét phÇn 40 triÖu chiÒu dµi ®−êng kinh tuyÕn ®i qua thñ ®« Pa ri, ngµy nay ®¬n vÞ “mÐt” vÉn ®−îc c¶ thÕ giíi sö dông. - ë ViÖt nam: ViÖc x©y dùng thµnh Cæ loa còng nh− c¸c l¨ng tÈm, thµnh cæ kh¸c ®· chøng tá r»ng kiÕn thøc ®o ®¹c cña chóng ta ®· cã tõ l©u ®êi. §¨c biÖt tõ nh÷ng n¨m 1467 Vua Lª Th¸nh T«ng ®· cho ng−êi ®i ®iÒu tra, ®o ®¹c vµ vÏ ®−îc b¶n ®å ®Çu tiªn cña n−íc ViÖt - B¶n ®å §¹i ViÖt Hång ®øc. Ngµy nay ngµnh Tr¾c ®Þa, ®o ®ac, ®Þa chÝnh ®−îc ph¸t triÓn m¹nh mÏ vµ rÊt ®−îc quan t©m, ®¸p øng c¸c yªu cÇu ph¸t triÓn cña nÒn kinh tÕ quèc d©n.

Môc ®Ých vµ ph−¬ng ph¸p nghiªn cøu m«n häc 1- Môc ®Ých cña gi¸o tr×nh a- §èi víi gi¸o viªn: Lµ tµi liÖu c¬ b¶n ®Ó biªn so¹n bµi gi¶ng, kÕ ho¹ch gi¶ng bµi vµ thùc hiÖn gi¶ng d¹y trªn líp m«n §o ®¹c, lµ tµi liÖu tham kh¶o trong qu¸ tr×nh gi¶ng d¹y cña c¸c m«n häc liªn quan. Gi¸o tr×nh nµy còng lµ tµi liÖu chÝnh ®Ó c¸c gi¸o viªn tæ chøc vµ h−íng dÉn thùc hµnh, thùc tËp m«n ®o ®¹c, phÇn ®o ®¹c cña c¸c m«n chuyªn ngµnh. b- §èi víi häc viªn: Lµ tµi liÖu häc tËp chÝnh thøc, phôc vô tÝch cùc cho viÖc nhËn thøc, tiÕp thu vµ hiÓu bµi ngay trªn líp. Gi¸o tr×nh nµy còng gióp häc viªn bæ sung c¸c néi dung ghi chÐp ch−a ®Çy ®ñ, ch−a chÝnh x¸c khi nghe gi¶ng, gióp häc viªn thùc hiÖn tèt c¸c thao t¸c thùc hµnh, hoµn thµnh c¸c néi dung thùc tËp, dÇn dÇn h×nh thµnh c¸c kü n¨ng thao t¸c ®o ®¹c, rÌn luyÖn tÝnh tû mØ, cÈn thËn, chÝnh x¸c trong c¸c c«ng viÖc.

2- Ph−¬ng ph¸p häc tËp, nghiªn cøu m«n häc a- §èi víi Gi¸o viªn: N¾m ch¾c néi dung, chñ ®éng trong truyÒn ®¹t, lµm chñ thêi gian, thuÇn thôc c¸c thao t¸c thùc hµnh, thùc tÕ, linh ho¹t, s¸ng t¹o. T¹o kh«ng khÝ s«i næi, høng khëi trong häc tËp. b- §èi víi häc viªn: TÝch cùc, tr¸ch nhiÖm trong häc tËp. Nghiªn cøu gi¸o tr×nh tr−íc khi lªn líp, khi nghe gi¶ng kh«ng xem gi¸o tr×nh, ghi chÐp ®Çy ®ñ bæ sung kÞp thêi c¸c néi dung ghi khi «n luyÖn.

Lµm hÕt c¸c bµi tËp, khæ luyÖn trong thùc hµnh, tranh thñ thêi gian sö dông m¸y, tranh thñ sù h−íng dÉn cña gi¸o viªn, vËn dông tÝch cùc trong thùc tÕ thùc tËp. Häc xong ph¶i n¾m ch¾c c¸c néi dung quy ®Þnh quy tr×nh ®o ®¹c, thµnh th¹o c¸c thao t¸c thùc hµnh, vËn dông tèt trong thùc tÕ. 4 Ch−¬ng 1 §o ®¹c ®¹i c−¬ng 1.1 Kh¸i niÖm vÒ gãc b»ng, gãc ®øng a- Gãc b»ng Gãc b»ng gi÷a ba ®iÓm AOB trªn mÆt ®Êt lµ gãc ph¼ng cña nhÞ diÖn ®−îc t¹o bëi hai mÆt ph¼ng th¼ng ®øng ®i qua OA vµ OB, xem H×nh 1.1 P,Q lµ hai mÆt ph»ng th¼ng ®øng ®i qua OB & OA. R lµ mÆt ph¼ng n»m ngang.

Gãc A’O’B’ lµ gãc b»ng cña gãc AOB trªn mÆt ®Êt Nh− vËy gãc trªn mÆt ®Êt lµ gãc trong kh«ng gian bÊt kú cßn gãc b»ng lµ gãc trªn mÆt ph¼ng n»m ngang. Khi ®o gãc ta chØ ®o ®−îc gãc b»ng mµ kh«ng ®o ®−îc gãc trong kh«ng gian. b- Gãc ®øng B h  MÆt ph¼ng ngang A D H×nh 1.2 Gãc ®øng cña ph−¬ng AB (ký hiÖu ) lµ gãc ®−îc t¹o bëi ph−¬ng AB vµ mÆt ph¼ng n»m ngang. Trong ®o ®¹c c«ng tr×nh ng−êi ta quy −íc : Khi ph−¬ng 5 AB h−íng lªn th× gãc ®øng cña nã lµ d−¬ng, khi ph−¬ng AB h−íng xuèng d−íi th× gãc ®øng cña nã lµ ©m.

(H×nh 1-2) c- Môc ®Ých cña ®o gãc Môc ®Ých ®o gãc b»ng: - X¸c ®Þnh gãc gi÷a c¸c ®−êng th¼ng. VÝ dô muèn x¸c ®Þnh gãc cña ®−êng th¼ng OA so víi ®−êng th¼ng OB lµ bao nhiªu ? ta ®o gãc AOB. Tõ gãc vµ chiÒu dµi c¹nh ta tÝnh ®−îc to¹ ®é c¸c ®iÓm.
