TỔNG QUAN VÀ MÔ TẢ HỌC THUẬT: GIÁO TRÌNH THÔNG GIÓ (NGÀNH XD-KT)

Thông tin xuất bản và tài liệu:

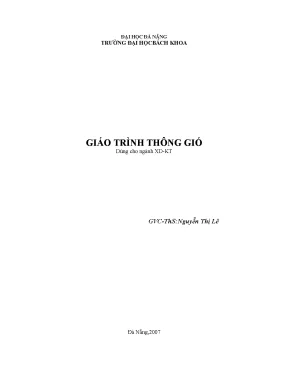

  • Tên tài liệu: Giáo trình Thông gió (Dùng cho ngành XD-KT)
  • Tác giả: GVC - ThS. Nguyễn Thị Lê
  • Cơ quan ban hành: Trường Đại học Bách khoa – Đại học Đà Nẵng
  • Năm xuất bản: Đà Nẵng, 2007
  • Lĩnh vực / Cấp độ đào tạo: Kỹ thuật Xây dựng – Kiến trúc / Bậc Đại học

Tổng quan về giáo trình (250-300 từ)

Giáo trình Thông gió do Giảng viên chính, Thạc sĩ Nguyễn Thị Lê biên soạn năm 2007 tại Trường Đại học Bách khoa – Đại học Đà Nẵng, phục vụ trực tiếp cho chương trình đào tạo kỹ sư và kiến trúc sư thuộc khối ngành Xây dựng – Kiến trúc (XD-KT). Trong chương trình đào tạo kỹ thuật công trình, học phần Thông gió giữ vị trí là môn học kỹ thuật chuyên ngành, đóng vai trò cầu nối giữa khối kiến thức cơ sở công trình (nhiệt kỹ thuật, truyền nhiệt, cơ học chất lỏng) với công tác thiết kế, thi công các giải pháp vi khí hậu trong công trình dân dụng và công nghiệp.

Mục tiêu học tập của giáo trình nhằm trang bị cho người học hệ thống lý thuyết về nhiệt động lực học không khí ẩm, phương pháp thiết lập các thông số môi trường không khí (nhiệt độ, độ ẩm, vận tốc gió, độ trong sạch) đáp ứng yêu cầu sinh lý con người và tiêu chuẩn công nghệ sản xuất. Người học được hình thành năng lực tính toán lưu lượng thông gió, xác định phụ tải nhiệt thừa, tính toán tổn thất nhiệt qua kết cấu bao che và thiết lập sơ đồ phân phối luồng khí trong không gian phòng.

Giáo trình được tiếp cận theo cấu trúc diễn tiến kỹ thuật: đi từ bản chất lý học của không khí ẩm, tác động vi khí hậu lên cơ thể và dây chuyền sản xuất, đến nguyên lý tổ chức các hệ thống thông gió và phương pháp giải tích định lượng nhiệt thừa. Điểm đặc sắc của tài liệu là việc kết hợp phương pháp giải tích với các công cụ đồ thị chuẩn mực (biểu đồ dung ẩm $I-d$ của Giáo sư Ramzin, biểu đồ nhiệt độ hiệu quả tương đương $t_{hqtd}$), cùng hệ thống bảng tra số liệu thực nghiệm được chuẩn hóa sát với điều kiện khí hậu và vật liệu xây dựng tại Việt Nam.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

  • Chương I: Khái niệm chung: Khảo sát môi trường không khí và các đặc tính hóa - lý của không khí ẩm. Trình bày thành phần hóa học của không khí khô tự nhiên (Bảng 1-1 với $N_2$ chiếm 78,046% thể tích, $O_2$, khí trơ và hơi nước); thiết lập các thông số trạng thái vật lý gồm độ ẩm tuyệt đối $D$ ($kg/m^3$), độ ẩm tương đối $\phi$ (%), dung ẩm $d$ ($g/kg$ không khí khô), trọng lượng đơn vị $\gamma_a$ ($kg/m^3$), và nhiệt hàm entanpi $I_a$ ($kcal/kg$ không khí khô). Giới thiệu cấu tạo biểu đồ $I-d$ của Giáo sư Ramzin (1918) với hệ trục nghiêng $135^\circ$ kết hợp trục hoành phụ trợ vuông góc $90^\circ$; phương pháp xác định nhiệt độ ướt ($t_ư$), nhiệt độ điểm sương ($t_{đs}$); mô hình hóa quá trình sấy nóng, làm lạnh và hòa trộn không khí theo phương trình đòn bẩy. Phân tích phương trình cân bằng nhiệt sinh lý cơ thể người (Công thức 1-18), biểu đồ xác định nhiệt độ hiệu quả tương đương $t_{hqtd}$; các yêu cầu vi khí hậu đặc thù trong công nghệ dệt (Bảng 1-2), nhà máy thuốc lá, chế biến thực phẩm, nhà máy bia; phân loại cỡ hạt bụi ($\delta < 0,1,\mu m$, $0,1 \div 10,\mu m$, $> 10,\mu m$) và tác hại của các khí độc công nghiệp ($CO, SO_2, Cl_2, HCl$).
  • Chương II: Tổ chức thông gió: Phân loại hệ thống thông gió theo thời gian và phạm vi (thông gió định kỳ, thông gió sự cố, thông gió thường xuyên, thông gió chung, thông gió cục bộ); phân loại theo động lực chuyển động gồm thông gió tự nhiên (gió lùa vô tổ chức, thông gió tự nhiên có tổ chức, thông gió trọng lực) và thông gió cưỡng bức (hút cơ khí, thổi cơ khí, hệ thống điều hòa không khí). Thiết lập công thức tính lưu lượng trao đổi không khí $L$ ($m^3/h$) theo bội số trao đổi $m$ ($L = m \cdot V$), khử nhiệt thừa ($Q_{th}$), khử hơi ẩm ($G_{hn}$) và chống độc hại ($G_{CĐ}$). Khảo sát quy luật khí động học của luồng tự do đẳng nhiệt từ miệng thổi tròn ($tg\alpha = 3,4a$; chiều dài đoạn đầu $l_0 = 0,335 d_0 / a$) và miệng thổi phẳng; sự biến dạng luồng khí khi đặt sát tường hoặc đặt gần nhau; giới hạn phát triển luồng khí trong phòng kín; quy luật suy giảm vận tốc tại vùng miệng hút theo bình phương khoảng cách.
  • Chương III: Tính toán nhiệt thừa: Thiết lập phương trình cân bằng nhiệt tổng quát của gian phòng ($Q_{thừa} = \sum Q_{tỏa} - \sum Q_{TT}$). Xác định tổn thất nhiệt qua kết cấu bao che ($Q = k \cdot F \cdot \Delta t_{tt}$), trong đó hệ số truyền nhiệt $k = 1/R_0$, hệ số trao đổi nhiệt bề mặt $\alpha = \alpha_{đl} + \alpha_{bx}$ (Bảng 3-1), hệ số dẫn nhiệt vật liệu $\lambda$ (Bảng 3-2), phương pháp phân chia 4 dải truyền nhiệt qua nền (Dải I, II, III rộng 2m và Dải IV); xác định nhiệt trở yêu cầu $R_0^{yc}$, hệ số quán tính nhiệt $D = \sum R_i S_i$ và hệ số kết cấu $m$ (Bảng 3-3); tổn thất nhiệt bổ sung do rò gió qua khe cửa ($Q_{gió}$, Bảng 3-4). Phương pháp định lượng các nguồn nhiệt tỏa bên trong: do chiếu sáng ($Q_{TS} = 860 N$), động cơ điện ($Q_{đc} = 860 N \phi_1 \phi_2 \phi_3 \phi_4$), đốt cháy nhiên liệu lò nung ($Q_{NL} = \eta G_{NL} Q_{th}^{CT}$), sản phẩm gia công nguội dần ($Q_{sp}$) đối với trường hợp không đổi pha và có biến đổi pha nóng chảy, cùng lượng nhiệt tỏa từ người ($Q_{người} = n \cdot q_h$, Bảng 3-5).
  • Progression logic của nội dung: Giáo trình xây dựng mạch logic chặt chẽ: Thiết lập cơ sở nhiệt động và hóa lý của môi trường không khí $\rightarrow$ Đánh giá tiêu chuẩn sinh lý người và quy chuẩn công nghệ $\rightarrow$ Khảo sát khí động học phân phối khí và cấu trúc hệ thống $\rightarrow$ Định lượng toàn diện các thành phần nhiệt thừa và lưu lượng trao đổi khí.

Kiến thức nền tảng được xây dựng

  • Lý thuyết nhiệt động và chất khí (Fundamental theories): Phương trình trạng thái khí lý tưởng Boyle-Mariotte và Gay-Lussac ($PV = GRT$); định luật Dalton về áp suất riêng phần của hỗn hợp khí ($P_{kq} = P_k + P_{hn}$); nguyên lý bảo toàn khối lượng và cân bằng năng lượng trong quá trình hòa trộn nhiệt ẩm.
  • Nguyên lý cân bằng nhiệt và truyền nhiệt (Core principles): Mô hình cân bằng nhiệt cơ thể người ($M \pm Q_{bx} \pm Q_{ĐL} \pm Q_{MT} - Q_{mh} + Q_{lv} \pm \Delta Q = 0$); nguyên lý truyền nhiệt dẫn xuất qua kết cấu ngăn che nhiều lớp phẳng và nền đất; cơ chế lan truyền động lượng dòng tia rối đẳng nhiệt và trường áp suất âm vùng miệng hút.
  • Khung phân tích kỹ thuật (Essential frameworks): Hệ thống đồ thị nhiệt ẩm Ramzin $I-d$ (Nga); khung đánh giá tiện nghi nhiệt đa yếu tố $t_{hqtd}$ (ASHVE); phương pháp phân dải tính toán tổn thất nhiệt qua nền tiếp xúc đất.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Kỹ năng tra cứu, xác định thông số và vẽ đường biểu diễn quá trình nhiệt ẩm trên biểu đồ $I-d$; kỹ năng tính toán hệ số truyền nhiệt $k$, tổng nhiệt trở $R_0$, độ quán tính nhiệt $D$ của kết cấu tường, mái, sàn và nền công trình.
  • Kỹ năng phân tích (Analytical skills): Phân tích tương tác khí động học luồng không khí tại miệng thổi độc lập; phân tích sự suy giảm vận tốc vùng hút; đánh giá mức độ tích tụ nhiệt thừa, nồng độ bụi và khí độc trong không gian sản xuất.
  • Năng lực thực hành chuyên môn (Practical competencies): Tính toán lập bảng cân bằng nhiệt thừa tổng thể cho nhà xưởng; xác định lưu lượng không khí trao đổi $L$ cho các phòng dân dụng và phân xưởng công nghiệp; đề xuất giải pháp thông gió tự nhiên có tổ chức hoặc thông gió cơ khí phù hợp với quy chuẩn xây dựng.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình Thông gió triển khai phương pháp sư phạm kỹ thuật kết hợp giữa chứng minh giải tích và đồ giải trực quan. Các khái niệm nhiệt động học trừu tượng được cụ thể hóa bằng các biểu đồ kỹ thuật chuyên ngành, cho phép người học chuyển đổi linh hoạt giữa việc tính toán bằng công thức và việc tra cứu tọa độ hình học trên đồ thị $I-d$ hoặc đồ thị nhiệt độ hiệu quả tương đương $t_{hqtd}$.

Tài liệu cung cấp hệ thống ví dụ tính toán mẫu gắn liền với quy trình giải bài tập kỹ thuật:

  • Ví dụ xác định thông số trạng thái: Cho trạng thái không khí $A$ có $t_A = 32^\circ C, \phi_A = 60%$, áp suất $P_{kq} = 760,mmHg$; hướng dẫn tra biểu đồ $I-d$ để xác định $d_A = 18,g/kg, I_A = 18,7,kcal/kg, P_{hn(A)} = 21,4,mmHg$ (Hình 1-3).
  • Ví dụ đồ giải nhiệt độ ướt và điểm sương: Hướng dẫn kẻ đường $I = const$ cắt đường $\phi = 100%$ để tìm $t_ư$ (Hình 1-4) và kẻ đường $d = const$ cắt $\phi = 100%$ để xác định nhiệt độ điểm sương $t_{đs}$ (Hình 1-5).
  • Ví dụ xác định $t_{hqtd}$: Với $t_k = 20^\circ C, \phi = 60%, v = 0,m/s$, tìm được $t_ư = 15^\circ C$, nối hai điểm trên trục đứng của biểu đồ Hình 1-8 để xác định $t_{hqtd} = 18,3^\circ C$ (khi $v = 0,5,m/s$ thì $t_{hqtd} = 17,5^\circ C$).
  • Ví dụ hòa trộn luồng khí: Phương pháp dựng vectơ khối lượng $G_A, G_B$ ngược chiều tại điểm $A$ và $B$ trên đường nối để xác định tọa độ điểm hòa trộn $C(I_C, d_C)$.

Hệ thống bài tập thực hành tập trung vào việc tính toán nhiệt tổn thất qua kết cấu bao che nhiều lớp, phân dải nền I-IV, tính tổn thất rò gió qua khe cửa sổ/cửa đi (Bảng 3-4), và tính phụ tải nhiệt tỏa từ các nguồn thiết bị, động cơ điện, lò nung, người lao động.

Phương pháp đánh giá người học được định hướng thông qua các bài kiểm tra tự luận tính toán thông số nhiệt động, bài tập lớn xác định cân bằng nhiệt thừa và đồ án môn học thiết kế hệ thống thông gió công nghiệp. Về phương diện tự học, giáo trình yêu cầu người học rèn luyện kỹ năng tra cứu bảng biểu vật liệu ($\lambda, \alpha, D, m$), thống nhất chuyển đổi thứ nguyên kỹ thuật ($kcal, kg, m^3/h, mmHg$) và đối chiếu thông số tính toán với các tiêu chuẩn vệ sinh môi trường.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình do GVC - ThS. Nguyễn Thị Lê biên soạn năm 2007 tại Trường Đại học Bách khoa – Đại học Đà Nẵng, mang tính chất tinh gọn và chuyên biệt hóa cao cho sinh viên ngành Xây dựng – Kiến trúc (XD-KT). Thay vì dàn trải lý thuyết nhiệt động cơ sở, tài liệu tập trung làm rõ các bài toán kỹ thuật gắn với không gian kiến trúc và cấu tạo bao che công trình.

Về mặt tích hợp công cụ khoa học, giáo trình sử dụng biểu đồ dung ẩm $I-d$ do Giáo sư Ramzin (Nga) thiết lập năm 1918 – đây là công cụ chuẩn hóa được áp dụng phổ biến trong hệ thống đào tạo kỹ thuật tại Việt Nam, song song với việc giới thiệu biểu đồ $I-t$ của Mollier (Đức). Đồng thời, tài liệu tích hợp biểu đồ xác định nhiệt độ hiệu quả tương đương ($t_{hqtd}$) dựa trên nghiên cứu thực nghiệm của Hội Kỹ thuật Thông gió Hoa Kỳ (ASHVE), giúp đánh giá tác động phối hợp giữa ba yếu tố: nhiệt độ khô ($t_k$), độ ẩm ($\phi$) và vận tốc gió ($v$).

Về mặt ứng dụng thực tiễn, giáo trình cung cấp bảng thông số vi khí hậu tiêu chuẩn cho các ngành công nghiệp chế biến đặc thù tại Việt Nam:

  • Công nghệ dệt, sợi: Quy định thông số nhiệt ẩm theo mùa hè và mùa đông cho các công đoạn chải ghép, kéo sợi, dệt (Bảng 1-2).
  • Công nghệ sản xuất thuốc lá: Quy định 5 cấp thông số nhiệt độ và độ ẩm cho các công đoạn làm ẩm ($\phi = 90 \div 93%$), tước cuống, cuốn điếu, đóng bao và bảo quản ($t = 18 \div 20^\circ C, \phi = 60 \div 65%$).
  • Nhà máy thực phẩm và sản xuất bia: Cung cấp thông số nhiệt ẩm kho bột, khu vực nhào trộn, phòng lên men bia ($t = 8 \div 15^\circ C$) và phòng bảo quản bia ($t = 5^\circ C$).

Tài liệu kết nối mật thiết với quy chuẩn công nghiệp qua việc cung cấp các hệ số trao đổi nhiệt bề mặt $\alpha$ (Bảng 3-1), hệ số dẫn nhiệt $\lambda$ của các loại vật liệu xây dựng thông dụng như bê tông xỉ, bê tông bọt, gạch silicat, vữa nhẹ, gỗ, kính (Bảng 3-2), và bảng lưu lượng gió lùa qua khe cửa (Bảng 3-4).

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình Thông gió được biên soạn hướng tới các nhóm đối tượng cụ thể trong đào tạo và hành nghề kỹ thuật công trình:

  • Sinh viên đại học: Giáo trình phục vụ trực tiếp sinh viên năm thứ 3 và năm thứ 4 các chuyên ngành Xây dựng Dân dụng và Công nghiệp, Kiến trúc công trình, Kỹ thuật Công trình Xây dựng, Kỹ thuật Hạ tầng Đô thị và Kỹ thuật Nhiệt – Điện lạnh.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức cơ sở bao gồm: Vật lý đại cương, Nhiệt động lực học kỹ thuật, Lý thuyết Truyền nhiệt – Truyền chất, Cơ học chất lỏng ứng dụng và Kiến trúc dân dụng – công nghiệp cơ bản.
  • Giảng viên chuyên ngành: Giảng viên sử dụng tài liệu làm đề cương bài giảng môn Thông gió, khai thác hệ thống công thức giải tích chuẩn hóa, các bài tập ví dụ mẫu và hệ số thực nghiệm để hướng dẫn bài tập lớn, đồ án môn học thông gió nhà công nghiệp.
  • Kỹ sư và cán bộ kỹ thuật tham khảo: Tài liệu là nguồn tham khảo kỹ thuật cho kỹ sư thiết kế cơ điện (MEP), kỹ sư HVAC, kỹ sư tư vấn thiết kế kiến trúc và an toàn lao động trong việc tính toán nhiệt trở kết cấu ($R_0$), kiểm tra chỉ số quán tính nhiệt ($D$), tính phụ tải nhiệt thừa và thiết kế giải pháp thông gió tự nhiên có tổ chức cho nhà xưởng.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn phục vụ sinh viên đại học khối ngành Xây dựng – Kiến trúc (XD-KT), kỹ sư xây dựng, kỹ sư cơ điện công trình (MEP), kỹ sư thiết kế hệ thống HVAC và cán bộ quản lý kỹ thuật vi khí hậu tại các nhà máy công nghiệp.

2. Cần kiến thức nền nào để học?

Người học cần nắm vững kiến thức Vật lý đại cương, Nhiệt động học kỹ thuật, Truyền nhiệt, Cơ học chất lỏng, cùng kiến thức cơ sở về vật liệu xây dựng và cấu tạo kiến trúc công trình.

3. Điểm khác biệt của giáo trình với các tài liệu khác?

Giáo trình tối ưu hóa riêng cho khối ngành Xây dựng – Kiến trúc: sử dụng biểu đồ Ramzin $I-d$ (trục xiên $135^\circ$ kết hợp trục phụ trợ $90^\circ$), ứng dụng phương pháp phân chia 4 dải nền (mỗi dải 2m) để tính tổn thất nhiệt qua đất, và chi tiết hóa quy luật khí động học dòng tia miệng thổi tròn, miệng thổi phẳng cùng vùng hút.

4. Làm sao để tự học hiệu quả?

Người học cần nắm chắc các phương trình trạng thái khí lý tưởng, thực hành xác định tọa độ và các quá trình nhiệt ẩm (sấy nóng, làm lạnh, hòa trộn) trên biểu đồ $I-d$, đồng thời giải tuần tự các bài toán cân bằng nhiệt thừa tổng thể và xác định lưu lượng gió trao đổi cho công trình.

5. Có tài liệu bổ trợ nào kèm theo trong giáo trình?

Giáo trình tích hợp hệ thống bảng tra số liệu thực nghiệm hoàn chỉnh:

  • Bảng 1-1: Thành phần hóa học không khí khô.
  • Bảng 1-2 & Bảng 3-5: Lượng nhiệt tỏa sinh lý người theo dạng lao động ($q_h, q_a, q_{tp}$).
  • Bảng 3-1 & 3-2: Hệ số trao đổi nhiệt bề mặt $\alpha$ và hệ số dẫn nhiệt $\lambda$ của vật liệu xây dựng.
  • Bảng 3-3: Chỉ số quán tính nhiệt $D$ và hệ số kết cấu $m$.
  • Bảng 3-4: Lượng gió lùa qua khe cửa theo vận tốc gió.
  • Biểu đồ Ramzin $I-d$ và biểu đồ nhiệt độ hiệu quả tương đương $t_{hqtd}$.

Kết luận (150 từ)

Giáo trình Thông gió của GVC - ThS. Nguyễn Thị Lê (Trường Đại học Bách khoa – Đại học Đà Nẵng) là tài liệu học thuật chuyên khảo, hệ thống hóa đầy đủ cơ sở lý thuyết nhiệt động không khí ẩm, quy luật khí động học phân phối khí và phương pháp giải tích định lượng nhiệt thừa trong công trình xây dựng.

Lộ trình học tập đề xuất:

  1. Nắm vững bản chất hóa lý và các thông số trạng thái không khí ẩm ($D, \phi, d, \gamma_a, I_a$).
  2. Làm chủ kỹ năng đồ giải trên biểu đồ Ramzin $I-d$ và đánh giá tiện nghi nhiệt theo $t_{hqtd}$.
  3. Phân tích quy luật khí động học dòng tia tại miệng thổi và miệng hút.
  4. Lập bảng cân bằng nhiệt thừa tổng thể ($Q_{thừa} = \sum Q_{tỏa} - \sum Q_{TT}$) và tính toán lưu lượng trao đổi không khí ($L$) cho các không gian kiến trúc.

Để mở rộng kiến thức, người học nên kết hợp tham khảo các tiêu chuẩn thiết kế thông gió hiện hành tại Việt Nam (TCVN), số liệu khí hậu địa phương phục vụ tính toán công trình và các phần mềm mô phỏng nhiệt vi khí hậu chuyên dụng.
