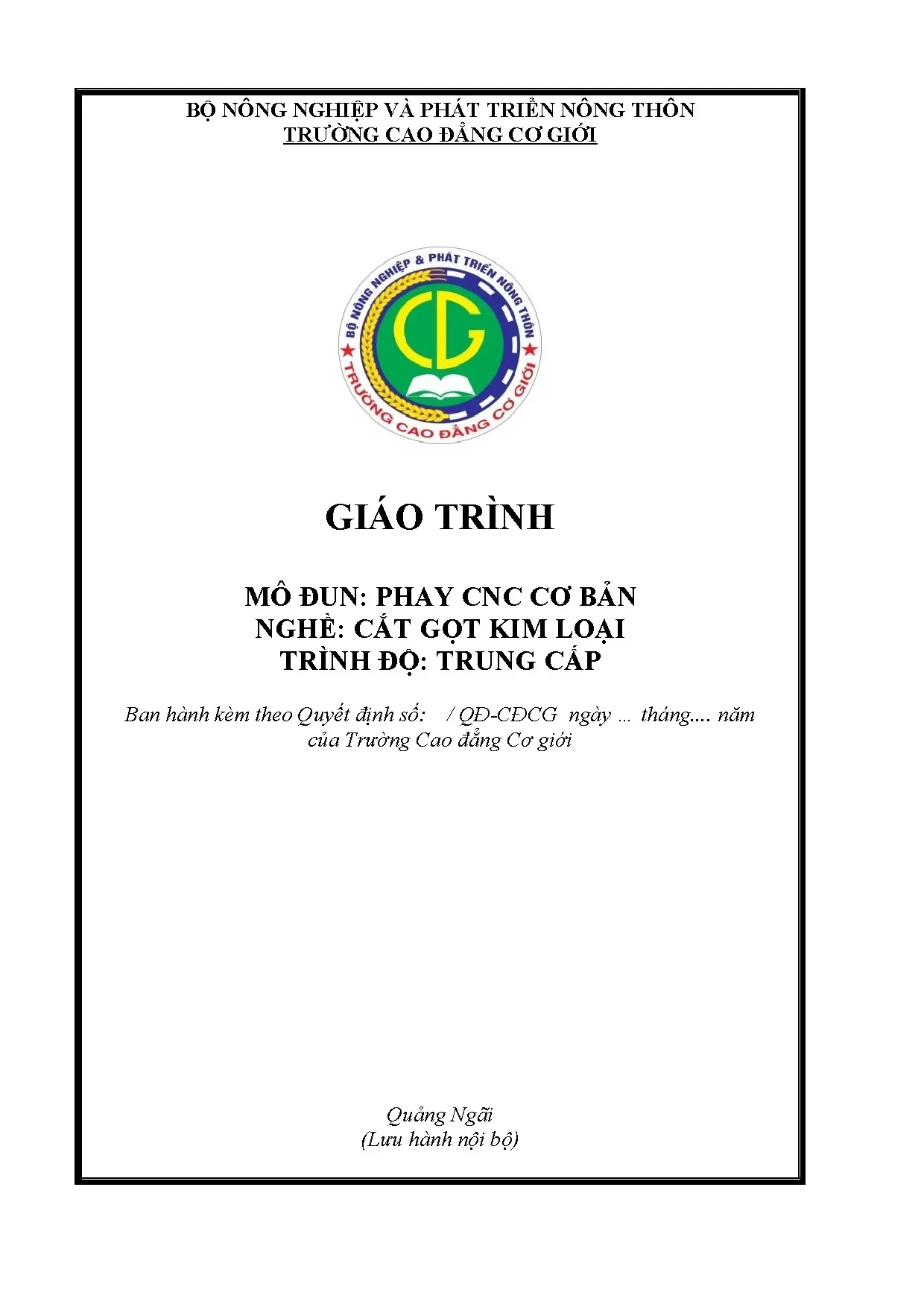

BỘ NÔNG NGHIỆP VÀ PHÁT TRIỂN NÔNG THÔN TRƯỜNG CAO ĐẲNG CƠ GIỚI GIÁO TRÌNH MÔ ĐUN: PHAY CNC CƠ BẢN NGHỀ: CẮT GỌT KIM LOẠI TRÌNH ĐỘ: TRUNG CẤP Ban hành kèm theo Quyết định số: / QĐ-CĐCG ngày … tháng. năm của Trường Cao đẳng Cơ giới Quảng Ngãi (Lưu hành nội bộ) TUYÊN BỐ BẢN QUYỀN Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. 1 LỜI GIỚI THIỆU Trong chiến lược phát triển và đào tạo nguồn nhân lực chất lượng cao phục vụ cho sự nghiệp công nghiệp hóa và hiện đại hóa đất nước.
Đào tạo nguồn nhân lực phục vụ cho công nghiệp hóa nhất là trong lĩnh vực cơ khí – Nghề cắt gọt kim loại là một nghề đào tạo ra nguồn nhân lực tham gia chế tạo các chi tiết máy móc đòi hỏi các sinh viên học trong trường cần được trang bị những kiến thức, kỹ năng cần thiết để làm chủ các công nghệ sau khi ra trường tiếp cận được các điều kiện sản xuất của các doanh nghiệp trong và ngoài nước. Khoa Cơ khí động lực Trường Cao đẳng Cơ giới đã biên soạn cuốn giáo trình mô đun Phay CNC cơ bản. Nội dung của mô đun để cập đến các công việc, bài tập cụ thể về phương pháp và trình tự gia công các chi tiết. Căn cứ vào trang thiết bị của các trường và khả năng tổ chức học sinh thực tập ở các công ty, doanh nghiệp bên ngoài mà nhà trường xây dựng các bài tập thực hành áp dụng cụ thể phù hợp với điều kiện hoàn cảnh hiện tại.
Mặc dù đã rất cố gắng trong quá trình biên soạn, song không tránh khỏi những sai sót. Chúng tôi rất mong nhận được những đóng góp ý kiến của các bạn và đồng nghiệp để cuốn giáo trình hoàn thiện hơn. Tham gia biên soạn 1. Nguyễn Đình Kiên Chủ biên 2.
2 MỤC LỤC TRANG LỜI GIỚI THIỆU.3 BÀI 1: GIỚI THIỆU CHUNG VỀ MÁY PHAY CNC.10 BÀI 2: LẬP TRÌNH PHAY CNC.21 BÀI 3: VẬN HÀNH MÁY PHAY CNC.52 BÀI 4: GIA CÔNG PHAY CNC.66 TÀI LIỆU THAM KHẢO.76 3 GIÁO TRÌNH MÔ ĐUN Tên mô đun: PHAY CNC CƠ BẢN Mã mô đun: MĐ30 Vị trí, tính chất, ý nghĩa và vai trò của mô đun: - Vị trí: Trước khi học mô đun này sinh viên phải hoàn thành: MH07; MH08; MH09; MH10; MH11; MH12; MH15; MD917, MH19; MĐ26; MĐ27; MĐ28; MĐ29. - Tính chất: Là mô đun chuyên môn nghề thuộc mô đun đào tạo nghề - Ý nghĩa và vai trò: Mô đun Phay CNC cơ bản trong chương trình Cắt gọt kim loại có ý nghĩa và vai trò quan trọng. Người học được trang bị những kiến thức, kỹ năng sử dụng dụng cụ thiết bị để Phay CNC cơ bản đúng qui trình qui phạm, đạt yêu cầu kỹ thuật. - Đối tượng: Là giáo trình áp dụng cho học sinh trình độ Trung cấp nghề Cắt gọt kim loại.
Mục tiêu của mô đun: - Kiến thức: A1. Lập được chương trình phay CNC trên phần mềm điều khiển; A2. So sánh điểm giống nhau và khác nhau giữa máy phay vạn năng vá máy phay CNC; A3. Cài đặt được chính xác thông số phôi, dao; A4.
Phân tích được các dạng sai hỏng, nguyên nhân và biện pháp phòng ngừa khi phay trên máy phay CNC; - Kỹ năng: B1. Vận hành được máy phay CNC để phay mặt phẳng, bậc, rãnh, profile, khoan lỗ, khoét lỗ, tarô đúng qui trình qui phạm, đạt cấp chính xác 8-6, độ nhám cấp 7-9, đạt yêu cầu kỹ thuật, đúng thời gian qui định, đảm bảo an toàn lao động,vệ sinh công nghiệp; B2. Sửa và bổ sung các lệnh cho phù hợp với phần mềm điều khiển từ chương NC xuất bằng CAD/CAM; - Năng lực tự chủ và trách nhiệm: 4 C1. Rèn luyện tính kỷ luật, kiên trì, cẩn thận, chủ động và tích cực trong học tập.
Chương trình khung nghề Cắt gọt kim loại: Thời gian đào tạo (giờ) Mã Trong đó MH, Tên môn học, mô đun Tổng Lý Thực MĐ số Kiểm tra thuyết hành I Các môn học chung MH 01 Chính trị 30 22 6 2 MH 02 Pháp luật 15 10 4 1 MH 03 Giáo dục thể chất 30 3 24 3 MH 06 Giáo dục quốc phòng - An ninh 45 28 13 4 MH 05 Tin học 45 13 15 2 MH 06 Ngoại ngữ (Anh văn) 90 30 55 5 Thời gian đào tạo (giờ) Mã Trong đó MH, Tên môn học, mô đun Tổng Lý Thực MĐ số Kiểm tra thuyết hành Các môn học, mô đun đào tạo nghề II bắt buộc MH 07 Vẽ kỹ thuật 60 35 21 4 MH 08 Autocad 45 14 29 2 MH 09 Cơ Kỹ thuật 60 40 16 4 MH 10 Dung sai – Đo lường kỹ thuật 45 34 8 3 MH 11 Vật liệu cơ khí 45 41 2 2 Kỹ thuật điện và điện tử công MH 12 nghiệp 45 37 5 3 MH 13 Kỹ thuật an toàn – Bảo hộ lao động 30 28 0 2 MĐ 14 Nguội cơ bản 60 14 43 3 Tiện trụ ngắn, trụ bậc, tiện trụ dài MĐ 15 l10d 75 25 47 3 MĐ 16 Tiện rãnh, cắt đứt 30 5 24 1 MĐ 17 Gia công lỗ trên máy tiện 75 16 56 3 Phay, bào mặt phẳng ngang, song MĐ 18 song, vuông góc, nghiêng 75 10 62 3 MĐ 19 Phay, bào mặt phẳng bậc 45 8 35 2 MĐ 20 Phay, bào rãnh, cắt đứt 30 6 23 1 MĐ 21 Tiện côn 45 10 33 2 MĐ 22 Tiện ren tam giác 60 10 48 2 MĐ 23 Tiên ren vuông 45 8 35 2 MĐ 24 Tiện ren thang 45 8 35 2 MĐ 25 Phay, bào rãnh chốt đuôi én - chữ T 75 20 52 3 5 MĐ 26 Phay đa giác 45 7 36 2 MĐ 27 Phay bánh răng trụ răng thẳng 60 8 51 1 Phay bánh răng trụ răng nghiêng, MĐ 28 rãnh xoắn 45 8 35 2 MĐ 29 Tiện CNC cơ bản 60 4 54 2 MĐ 30 Phay CNC cơ bản 60 4 54 2 MĐ 31 Tiện lệch tâm, tiện định hình 75 10 62 3 MĐ 32 Thực hành hàn 45 8 35 2 MĐ 33 Mài mặt phẳng 45 8 35 2 MĐ 34 Mài trụ ngoài, côn ngoài 45 8 35 2 MĐ 35 Thực tập sản xuất 180 18 162 0 Tổng cộng 1905 560 1263 82 2. Chương trình chi tiết mô đun Số Thời gian TT Tên các bài trong mô đun Tổng Lý Thực Kiểm số thuyết hành tra* 1 Giới thiệu chung về máy phay CNC 1 1 2 Lập trình phay CNC 24 2 21 1 3 Vận hành máy phay CNC 15 1 14 4 Gia công phay CNC 20 19 1 Cộng 60 4 54 2 3. Điều kiện thực hiện môn học: 3. Phòng học Lý thuyết/Thực hành: Đáp ứng phòng học chuẩn 3.
Trang thiết bị dạy học: Projetor, máy vi tính, bảng, phấn, tranh vẽ. Học liệu, dụng cụ, mô hình, phương tiện: Giáo trình, mô hình thực hành, bộ dụng cụ nghề cắt gọt 3. Các điều kiện khác: Người học tìm hiểu thực tế về các máy phay CNC trong xí nghiệp. Nội dung và phương pháp đánh giá: 4.
Nội dung: - Kiến thức: Đánh giá tất cả nội dung đã nêu trong mục tiêu kiến thức - Kỹ năng: Đánh giá tất cả nội dung đã nêu trong mục tiêu kỹ năng. - Năng lực tự chủ và trách nhiệm: Trong quá trình học tập, người học cần: + Nghiên cứu bài trước khi đến lớp. + Chuẩn bị đầy đủ tài liệu học tập. + Tham gia đầy đủ thời lượng môn học.
6 + Nghiêm túc trong quá trình học tập. Phương pháp: Người học được đánh giá tích lũy môn học như sau: 4. Cách đánh giá - Áp dụng quy chế đào tạo Trung cấp hệ chính quy ban hành kèm theo Thông tư số 09/2017/TT-BLĐTBXH, ngày 13/3/2017 của Bộ trưởng Bộ Lao động – Thương binh và Xã hội. - Hướng dẫn thực hiện quy chế đào tạo áp dụng tại Trường Cao đẳng Cơ giới như sau: Điểm đánh giá Trọng số + Điểm kiểm tra thường xuyên (Hệ số 1) 40% + Điểm kiểm tra định kỳ (Hệ số 2) + Điểm thi kết thúc môn học 60% 4.
Phương pháp đánh giá Phương pháp Phương pháp Hình thức Chuẩn đầu ra Số Thời điểm đánh giá tổ chức kiểm tra đánh giá cột kiểm tra Thường xuyên Viết/ Tự luận/ A1, C1, C2 1 Sau 10 giờ. Thuyết trình Trắc nghiệm/ Báo cáo Định kỳ Viết và Tự luận/ A2, B1, C1, C2 3 Sau 20 giờ thực hành Trắc nghiệm/ thực hành Kết thúc môn Vấn đáp và Vấn đáp và A1, A2, A3, B1, B2, 1 Sau 60 giờ học thực hành thực hành C1, C2, trên mô hình 4. Cách tính điểm - Điểm đánh giá thành phần và điểm thi kết thúc môn học được chấm theo thang điểm 10 (từ 0 đến 10), làm tròn đến một chữ số thập phân. - Điểm môn học là tổng điểm của tất cả điểm đánh giá thành phần của môn học nhân với trọng số tương ứng.
Điểm môn học theo thang điểm 10 làm tròn đến một chữ số thập phân. Hướng dẫn thực hiện môn học 5. Phạm vi, đối tượng áp dụng: Đối tượng Trung cấp Cắt gọt kim loại 7 5. Phương pháp giảng dạy, học tập môn học 5.
Đối với người dạy * Lý thuyết: Áp dụng phương pháp dạy học tích cực bao gồm: Trình chiếu, thuyết trình ngắn, nêu vấn đề, hướng dẫn đọc tài liệu, bài tập cụ thể, câu hỏi thảo luận nhóm…. * Thực hành: - Phân chia nhóm nhỏ thực hiện bài tập thực hành theo nội dung đề ra. - Khi giải bài tập, làm các bài Thực hành, thí nghiệm, bài tập:. Giáo viên hướng dẫn, thao tác mẫu và sửa sai tại chỗ cho nguời học.
- Sử dụng các mô hình, học cụ mô phỏng để minh họa các bài tập ứng dụng về phay CNC. * Thảo luận: Phân chia nhóm nhỏ thảo luận theo nội dung đề ra. * Hướng dẫn tự học theo nhóm: Nhóm trưởng phân công các thành viên trong nhóm tìm hiểu, nghiên cứu theo yêu cầu nội dung trong bài học, cả nhóm thảo luận, trình bày nội dung, ghi chép và viết báo cáo nhóm. Đối với người học: Người học phải thực hiện các nhiệm vụ như sau: - Nghiên cứu kỹ bài học tại nhà trước khi đến lớp.
Các tài liệu tham khảo sẽ được cung cấp nguồn trước khi người học vào học môn học này (trang web, thư viện, tài liệu.) - Sinh viên trao đổi với nhau, thực hiện bài thực hành và báo cáo kết quả - Tham dự tối thiểu 70% các giờ giảng tích hợp. Nếu người học vắng >30% số giờ tích hợp phải học lại mô đun mới được tham dự kì thi lần sau.
