TÀI LIỆU MÔ TẢ VÀ PHÂN TÍCH HỌC THUẬT GIÁO TRÌNH: DUNG SAI LẮP GHÉP VÀ ĐO LƯỜNG KỸ THUẬT

Tổng quan về giáo trình

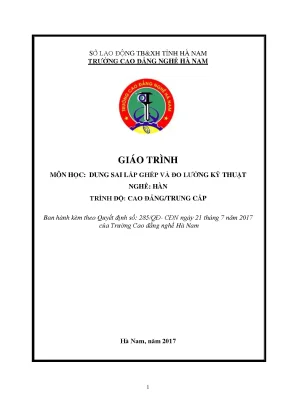

Giáo trình Dung sai lắp ghép và đo lường kỹ thuật (Mã môn học: MH 08) là tài liệu giảng dạy chuyên môn do tác giả Phan Đức Trung thuộc Khoa Cơ khí – Trường Cao đẳng nghề Hà Nam biên soạn. Tài liệu được ban hành chính thức theo Quyết định số 285/QĐ-CĐN ngày 21 tháng 7 năm 2017 của Hiệu trưởng Trường Cao đẳng nghề Hà Nam, phục vụ trực tiếp cho chương trình đào tạo nghề Hàn và các nghề thuộc khối Cơ khí ở trình độ Cao đẳng và Trung cấp nghề.

Về vị trí trong chương trình đào tạo, môn học mang tính chất lý thuyết cơ sở kỹ thuật bắt buộc và được bố trí giảng dạy trước các môn học hoặc mô-đun chuyên môn nghề. Mục tiêu học tập của giáo trình được xác định cụ thể trên ba phương diện chuẩn đầu ra:

  • Về kiến thức: Trang bị khả năng giải thích chính xác các ký hiệu, quy ước về dung sai, sai lệch trên bản vẽ chi tiết và bản vẽ lắp; lựa chọn kiểu lắp ghép phù hợp với yêu cầu làm việc; thực hiện các phép tính toán sai lệch giới hạn và dung sai; trình bày cấu tạo, nguyên lý làm việc của các dụng cụ đo lường cơ khí thông dụng.
  • Về kỹ năng: Thực hiện đo kiểm các kích thước hình học trên chi tiết gia công bằng dụng cụ đo phù hợp với cấp chính xác yêu cầu.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện khả năng làm việc độc lập hoặc phối hợp nhóm trong việc xử lý các ký hiệu dung sai và đo kiểm kỹ thuật; tham gia giám sát, đánh giá kết quả đo kiểm trong quá trình gia công.

Cấu trúc giáo trình được xây dựng theo trình tự 4 chương, đi từ khái niệm cơ sở về dung sai kích thước đến hệ thống tiêu chuẩn lắp ghép bề mặt trơn, dung sai mối ghép chuyên dụng (bánh răng, ren), sai lệch hình học, độ nhám bề mặt và phương pháp sử dụng dụng cụ đo lường. Điểm đặc sắc của tài liệu là việc chuẩn hóa hoàn toàn theo hệ thống Tiêu chuẩn Việt Nam (TCVN) và Tiêu chuẩn Quốc tế (ISO), kết hợp các bài toán tính toán kỹ thuật số học với phân tích ứng dụng thực tế trong máy công cụ và thiết bị cơ khí.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình tổ chức cấu trúc nội dung học thuật qua 4 chương chuyên đề mang tính liên kết logic chặt chẽ:

Chương 1: Khái niệm về dung sai lắp ghép (MH 08-01)
Chương 2: Các loại lắp ghép (MH 08-02)
Chương 3: Sai lệch hình dạng, vị trí và nhám bề mặt (MH 08-03)
Chương 4: Các dụng cụ đo lường thông dụng trong chế tạo máy
  • Chương 1: Khái niệm về dung sai lắp ghép (Mã chương: MH 08-01): Trình bày các định nghĩa nền tảng về kích thước danh nghĩa ($d_N, D_N$), kích thước thực ($d_t, D_t$), kích thước giới hạn ($d_{max}, d_{min}, D_{max}, D_{min}$); sai lệch giới hạn trên ($es, ES$), sai lệch giới hạn dưới ($ei, EI$); trị số dung sai ($T_d, T_D$). Phân loại 3 nhóm lắp ghép bề mặt trơn: lắp lỏng (độ hở $S$), lắp chặt (độ dôi $N$) và lắp trung gian ($S/N$). Hướng dẫn phương pháp thiết lập và phân tích sơ đồ phân bố miền dung sai trên trục tọa độ sai lệch.
  • Chương 2: Các loại lắp ghép (Mã chương: MH 08-02): Giới thiệu hệ thống dung sai lắp ghép bề mặt trơn theo tiêu chuẩn TCVN 2244-99 (ISO 286-1:1988) với 20 cấp chính xác (IT01 đến IT18) và 28 sai lệch cơ bản. Phân tích nguyên lý hệ thống lỗ cơ bản (miền dung sai $H$, $EI = 0$) và hệ thống trục cơ bản (miền dung sai $h$, $es = 0$). Trình bày công nghệ lắp ghép có độ dôi, độ hở, trung gian; dung sai truyền động bánh răng trụ theo TCVN 1067-84 (12 cấp chính xác, 4 yêu cầu kỹ thuật, 6 dạng đối tiếp $H, E, D, C, B, A$); dung sai mối ghép ren hệ mét theo TCVN 1917-93 dựa trên đường kính trung bình biểu kiến ($d_2, D_2$).
  • Chương 3: Sai lệch hình dạng, vị trí và nhám bề mặt (Mã chương: MH 08-03): Định nghĩa và phân loại sai lệch hình dạng (độ phẳng, độ thẳng, độ tròn, độ ô van, độ méo cạnh, độ côn, độ phình, độ thắt, độ trụ) và sai lệch vị trí (độ song song, độ vuông góc, độ đồng tâm, độ đối xứng, độ đảo mặt đầu, độ đảo hướng kính) theo TCVN 10-85 và TCVN 384-93 (16 cấp chính xác). Phân tích bản chất nhám bề mặt theo TCVN 2511-95 qua hai chỉ tiêu: sai lệch trung bình số học $R_a$ và chiều cao nhấp nhô 10 điểm $R_z$ (14 cấp độ nhám), cùng quy tắc ghi ký hiệu trên bản vẽ chi tiết.
  • Chương 4: Các dụng cụ đo lường thông dụng trong chế tạo máy: Giới thiệu cấu tạo, nguyên lý hoạt động, phạm vi ứng dụng và phương pháp sử dụng các loại dụng cụ đo kiểm: dụng cụ đo độ chính xác thấp, dụng cụ đo dạng thước cặp, panme, đồng hồ so và các dụng cụ đo kiểm chuyên dụng khác.

Progression logic: Nội dung phát triển theo tiến trình từ việc xác lập các khái niệm kích thước đơn lẻ $\rightarrow$ quan hệ tương quan lắp ghép giữa hai bề mặt chi tiết $\rightarrow$ chuẩn hóa hệ thống dung sai tiêu chuẩn cho các mối ghép đặc thù $\rightarrow$ kiểm soát sai lệch hình học và trạng thái bề mặt vi mô $\rightarrow$ phương pháp đo lường, kiểm tra thực nghiệm.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng hệ thống lý thuyết kỹ thuật dựa trên các nguyên lý và mô hình tính toán chuẩn hóa:

  • Mô hình tính toán dung sai thực nghiệm: Xác lập quan hệ giữa dung sai và kích thước thông qua công thức nghiệm: $$T = a \cdot i$$ Trong đó $a$ là hệ số cấp chính xác, $i$ là đơn vị dung sai phụ thuộc vào kích thước danh nghĩa $D$ (với phạm vi kích thước đến $500\text{ mm}$, $i = 0{,}045\sqrt[3]{D} + 0{,}001D$).
  • Hệ thống hóa phân khoảng kích thước danh nghĩa: Toàn bộ kích thước thẳng đến $500\text{ mm}$ được chuẩn hóa thành 13 khoảng cơ bản và 22 khoảng trung gian nhằm đảm bảo sai khác dung sai biên không vượt quá $5\div 8%$.
  • Lý thuyết đường kính trung bình biểu kiến của mối ghép ren: Đánh giá tính đổi lẫn chức năng của ren bằng cách quy đổi sai số bước ren ($\Delta P$) và sai số góc profin ren ($\Delta \alpha/2$) về phương đường kính trung bình: $$d_2 = d_{2\text{th}} + f_p + f_\alpha \quad (\text{đối với ren vít})$$ $$D_2 = D_{2\text{th}} - (f_p + f_\alpha) \quad (\text{đối với ren đai ốc})$$
  • Hệ thống 4 chỉ tiêu kỹ thuật truyền động bánh răng: Xác lập khung đánh giá gồm: mức chính xác động học ($F_{ir}', F_{pkr}, F_{rr}$), mức làm việc êm ($f_{ir}', f_{pbr}, f_{fr}$), mức tiếp xúc mặt răng (vết tiếp xúc tổng, $F_{\beta r}$) và mức khe hở cạnh răng ($j_{n\text{min}}$).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Đọc hiểu và thể hiện chuẩn xác các ký hiệu quy ước về sai lệch kích thước, cấp chính xác, dung sai hình dạng, dung sai vị trí và độ nhám bề mặt trên bản vẽ kỹ thuật cơ khí theo các tiêu chuẩn TCVN 2244-99, TCVN 10-85 và TCVN 2511-95.
  • Kỹ năng phân tích (Analytical skills): Phân tích và tính toán các thông số lắp ghép ($S_{max}, S_{min}, N_{max}, N_{min}, T_S, T_N$); thiết lập sơ đồ phân bố miền dung sai; so sánh kích thước thực $d_t, D_t$ với kích thước giới hạn để kết luận chi tiết gia công đạt hay không đạt yêu cầu kỹ thuật.
  • Năng lực thực hành (Practical competencies): Lựa chọn và thao tác đúng phương pháp với thước cặp (độ chính xác $1/10, 1/20, 1/50$), panme, đồng hồ so; thực hiện kiểm tra kích thước chi tiết và đánh giá sai số gia công trong xưởng cơ khí.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp tiếp cận sư phạm kỹ thuật kết hợp giữa lý thuyết tiêu chuẩn và giải quyết bài toán định lượng cụ thể:

Lý thuyết tiêu chuẩn (TCVN/ISO)
Thuật toán tính toán sai lệch & Sơ đồ miền dung sai
Ví dụ số học & Phân tích chi tiết máy thực tế
Bài tập tự giải & Thực hành đo kiểm xưởng
  • Tiếp cận sư phạm: Mỗi chương đều mở đầu bằng mục tiêu đầu ra cụ thể, tiếp nối bằng phần định nghĩa khái niệm, công thức giải tích và đi kèm các ví dụ mẫu có lời giải chi tiết. Ví dụ: bài toán kiểm tra kích thước thực tế lỗ $\phi 50\text{ mm}$ ($ES = +0{,}020\text{ mm}, EI = -0{,}041\text{ mm}$) với kích thước đo $D_t = 49{,}950\text{ mm}$; bài toán phân tích sơ đồ miền dung sai mối ghép $\phi 40\text{ mm}$, $\phi 45\text{ mm}$, $\phi 82\text{ mm}$; bài toán kiểm tra điều kiện nghiệm thu bu-lông $M24 \times 2 - 7H/6g$.
  • Bài tập và tình huống kỹ thuật (Case studies): Hệ thống bài tập cuối mỗi chương yêu cầu người học:
    1. Tra bảng sai lệch giới hạn tiêu chuẩn cho các mối ghép quy ước (như $\phi 30 H8/e8$, $\phi 40 H7/g6$, $\phi 50 H7/js6$, $\phi 92 H7/k6$, $\phi 115 H7/s6$, $\phi 124 H7/n6$).
    2. Xác định kiểu lắp tiêu chuẩn dựa trên thông số độ hở/độ dôi yêu cầu ($S_{max\text{yc}}, S_{min\text{yc}}$).
    3. Phân tích các mối ghép thực tế: nòng ụ động máy tiện ($H7/h6$), bánh răng trên trục chính máy mài ($H7/k6$), bạc côn ụ trước máy tiện ($H7/n6$), chốt piston ($H6/k5$).
  • Thực hành đo kiểm: Hướng dẫn quy trình sử dụng dụng cụ đo để xác định kích thước thực, từ đó đối chiếu trực tiếp với điều kiện chuẩn: $$d_{min} \le d_t \le d_{max} \quad \text{và} \quad D_{min} \le D_t \le D_{max}$$
  • Phương pháp đánh giá: Đánh giá kết quả học tập qua bài kiểm tra lý thuyết (giải thích ký hiệu, công thức), bài tập tính toán sai lệch - vẽ sơ đồ miền dung sai, kỹ năng tra cứu hệ thống bảng phụ lục TCVN và kiểm tra kỹ năng thực hành đo kiểm trên mẫu vật.
  • Hướng dẫn tự học: Người học cần chủ động rèn luyện kỹ năng tra cứu các bảng dung sai tiêu chuẩn (Phụ lục 1, Phụ lục 3), thực hành tính nhẩm các kích thước giới hạn và phân tích quan hệ giữa dung sai hình học với phương pháp công nghệ gia công.

Điểm nổi bật và cập nhật

Nội dung giáo trình thể hiện tính chuẩn hóa và gắn liền với thực tiễn sản xuất công nghiệp thông qua các điểm cụ thể:

Tiêu chuẩn TCVN áp dụng Tương đương Quốc tế Lĩnh vực quy chuẩn trong giáo trình
TCVN 2244-99 / TCVN 2245-99 ISO 286-1 : 1988 Hệ thống dung sai và lắp ghép bề mặt trơn (20 cấp chính xác, 28 sai lệch cơ bản)
TCVN 1067-84 — Dung sai và cấp chính xác truyền động bánh răng trụ (12 cấp chính xác)
TCVN 1917-93 — Dung sai và cấp chính xác lắp ghép ren hệ mét có độ hở
TCVN 10-85 — Ký hiệu quy ước sai lệch hình dạng và vị trí bề mặt trên bản vẽ
TCVN 384-93 — Quy định 16 cấp chính xác dung sai hình dạng và vị trí bề mặt
TCVN 2511-95 — Đánh giá độ nhám bề mặt qua chỉ tiêu $R_a, R_z$ và 14 cấp độ nhám
  • Tính cập nhật tiêu chuẩn: Giáo trình tích hợp hệ thống tiêu chuẩn quốc gia TCVN 2244-99 (xây dựng trên nền tảng ISO 286-1:1988), loại bỏ sự tùy tiện trong việc lựa chọn dung sai khi thiết kế, tạo sự đồng bộ cho việc tiêu chuẩn hóa dụng cụ cắt và ca-líp đo kiểm.
  • Hệ thống hóa dữ liệu tra cứu: Cung cấp đầy đủ 5 bảng tra phụ lục chuyên dụng (Phụ lục 1: Bảng 1 đến Bảng 5) bao gồm: sai lệch kích thước lỗ/trục đến $500\text{ mm}$, độ hở giới hạn của lắp chặt, độ dôi giới hạn của lắp chặt và độ dôi giới hạn của lắp ghép trung gian; cùng bảng dung sai ren hệ mét (Phụ lục 3).
  • Phân tích công nghệ lắp ráp và vật liệu: Phân tích cụ thể các giải pháp công nghệ lắp ghép mối ghép có độ dôi: phương pháp ngoại lực (búa đóng, ép cơ học trục vít, ép thủy lực, ép khí nén) và phương pháp biến dạng nhiệt (nung nóng lỗ nở ra, hạ nhiệt trục xuống $-270^\circ\text{C}$ bằng tác nhân lạnh), đánh giá ưu nhược điểm về hiện tượng san phẳng nhấp nhô bề mặt và độ bền truyền mô-men xoắn.
  • Gắn kết thực tế chế tạo máy: Minh họa trực tiếp qua các cụm chi tiết máy công cụ: ổ trượt, bạc và bánh răng ụ trước máy tiện, nòng di động ụ sau, piston - xi lanh khí nén, mối ghép then, ren và bánh răng truyền động.

Đối tượng sử dụng giáo trình

Giáo trình được thiết kế nhằm đáp ứng yêu cầu đào tạo và tham khảo kỹ thuật cho các nhóm đối tượng:

  • Học sinh, sinh viên:
    • Sinh viên hệ Cao đẳng nghề và học sinh hệ Trung cấp nghề thuộc chuyên ngành Hàn, Cắt gọt kim loại, Công nghệ Kỹ thuật Cơ khí, Chế tạo máy.
    • Được sử dụng trong giai đoạn học các môn kỹ thuật cơ sở bắt buộc trước khi bước vào các mô-đun thực hành nghề chuyên sâu.
  • Kiến thức tiên quyết (Prerequisites):
    • Yêu cầu người học đã hoàn thành các môn học: Vẽ kỹ thuật cơ khí (đọc bản vẽ hình chiếu, hình cắt, mặt cắt) và Toán học kỹ thuật cơ sở (phép tính đại số, hình học phẳng và không gian).
  • Giảng viên và cán bộ giảng dạy:
    • Sử dụng làm giáo trình giảng dạy chính thức cho môn học Dung sai lắp ghép và đo lường kỹ thuật (MH 08).
    • Làm tài liệu quy chuẩn để biên soạn bài giảng, thiết kế hệ thống đề thi, bài tập tính toán và hướng dẫn thực tập đo lường tại xưởng cơ khí.
  • Kỹ thuật viên và công nhân cơ khí:
    • Dùng làm tài liệu tra cứu nhanh các thông số sai lệch tiêu chuẩn, quy cách chọn cấp chính xác, ký hiệu bản vẽ theo TCVN trong quá trình gia công, lắp ráp và kiểm tra chất lượng sản phẩm cơ khí.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn phục vụ giảng dạy cho học sinh, sinh viên trình độ Cao đẳng nghề và Trung cấp nghề ngành Hàn, Cơ khí chế tạo; đồng thời là tài liệu tham khảo cho giảng viên chuyên ngành và công nhân kỹ thuật cần nắm vững quy chuẩn dung sai, đo kiểm.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học giáo trình này?

Người học cần có kiến thức cơ bản về Vẽ kỹ thuật (để đọc hiểu bản vẽ chi tiết, bản vẽ lắp, các ký hiệu hình học) và kiến thức Toán cơ bản (để thực hiện các phép tính đại số về kích thước, sai lệch giới hạn và sai số hình học).

3. Điểm khác biệt của giáo trình so với các tài liệu thuần lý thuyết là gì?

Tài liệu tập trung vào tính ứng dụng công nghệ: liên kết trực tiếp giữa công thức giải tích với các bảng tra tiêu chuẩn TCVN thực tế, phân tích các ví dụ tính toán trên cụm máy thực tế (như máy tiện, máy mài, piston xi lanh) và phân tích các phương pháp lắp ráp bằng ngoại lực và nhiệt độ.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?

Người học nên bám sát trình tự: nắm vững các định nghĩa kích thước/sai lệch $\rightarrow$ luyện tập vẽ và phân tích sơ đồ phân bố miền dung sai $\rightarrow$ thực hành tra cứu các bảng tiêu chuẩn tại phần phụ lục (TCVN 2245-99, TCVN 1917-93) $\rightarrow$ giải toàn bộ bài tập tính toán cuối chương và đối chiếu với điều kiện làm việc của mối ghép.

5. Giáo trình có những tài liệu bổ trợ và phụ lục tra cứu nào kèm theo?

Giáo trình tích hợp hệ thống bảng tra số liệu tiêu chuẩn:

  • Phụ lục 1 (TCVN 2245-99): Bảng 1 (sai lệch lỗ đến $500\text{ mm}$), Bảng 2 (sai lệch trục đến $500\text{ mm}$), Bảng 3 (độ hở giới hạn), Bảng 4 (độ dôi giới hạn), Bảng 5 (độ dôi lắp trung gian).
  • Phụ lục 3 (TCVN 1917-93): Bảng tra sai lệch và dung sai kích thước ren trong và ren ngoài hệ mét.

Kết luận

Giáo trình Dung sai lắp ghép và đo lường kỹ thuật (MH 08) của Khoa Cơ khí – Trường Cao đẳng nghề Hà Nam là tài liệu học thuật cơ sở có cấu trúc hoàn chỉnh, chuẩn hóa theo các tiêu chuẩn kỹ thuật Việt Nam (TCVN 2244-99, TCVN 1067-84, TCVN 1917-93, TCVN 10-85, TCVN 384-93, TCVN 2511-95) và Quốc tế (ISO 286-1:1988).

Lộ trình học tập đề xuất:

  1. Giai đoạn 1 (Chương 1): Nắm vững bản chất kích thước, sai lệch, dung sai và phương pháp lập sơ đồ phân bố miền dung sai.
  2. Giai đoạn 2 (Chương 2): Làm chủ hệ thống dung sai lắp ghép bề mặt trơn, tính toán và chọn kiểu lắp tiêu chuẩn cho mối ghép trụ trơn, truyền động bánh răng và mối ghép ren.
  3. Giai đoạn 3 (Chương 3): Phân tích sai lệch hình dạng, sai lệch vị trí bề mặt, độ nhám ($R_a, R_z$) và quy tắc ghi ký hiệu bản vẽ.
  4. Giai đoạn 4 (Chương 4): Ứng dụng dụng cụ đo (thước cặp, panme, đồng hồ so) để đo kiểm và kết luận chất lượng chi tiết gia công.

Tài liệu tham khảo bổ trợ: Các văn bản tiêu chuẩn TCVN hiện hành, Sổ tay Dung sai và Lắp ghép trong chế tạo máy, cùng hệ thống bản vẽ chi tiết gia công cơ khí thực tế.
