Tổng quan về giáo trình

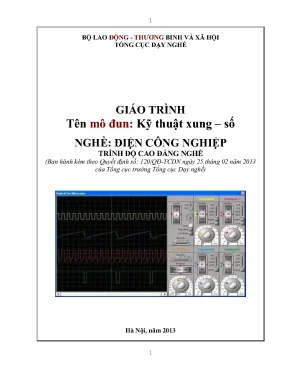

Giáo trình Kỹ thuật xung – số (Mã mô đun: MĐ 24) là tài liệu đào tạo chuyên môn nghề thuộc chương trình đào tạo trình độ Cao đẳng nghề cho nghề Điện công nghiệp. Giáo trình được ban hành kèm theo Quyết định số 120/QĐ-TCDN ngày 25 tháng 02 năm 2013 của Tổng cục trưởng Tổng cục Dạy nghề, trực thuộc Bộ Lao động - Thương binh và Xã hội. Tài liệu do nhóm tác giả gồm Nguyễn Thị Hương, Mai Xuân Minh và Phạm Thu Hương tham gia biên soạn, xây dựng trên cơ sở chương trình khung dạy nghề và kinh nghiệm thực tiễn vận hành máy công nghệ điều khiển số.

Trong chương trình đào tạo, mô đun MĐ 24 có thời lượng tổng cộng 90 giờ (bao gồm 45 giờ lý thuyết, 42 giờ thực hành/bài tập và 3 giờ kiểm tra tích hợp). Về mặt tiến trình đào tạo, mô đun này được bố trí giảng dạy sau các môn học, mô đun cơ sở; đồng thời được học song song với các mô đun chuyên ngành: Điều khiển điện khí nén, Máy điện 1, 2, Cung cấp điện, Bảo vệ rơ le và Trang bị điện 2.

Mục tiêu học tập của giáo trình xác định người học sau khi hoàn thành mô đun có khả năng:

  1. Phát biểu các khái niệm, thông số cơ bản của xung điện và vai trò của xung trong kỹ thuật điện tử.
  2. Trình bày cấu tạo, nguyên lý hoạt động của các mạch dao động tạo xung và mạch xử lý dạng xung.
  3. Trình bày khái niệm kỹ thuật số, ký hiệu, nguyên lý hoạt động, bảng sự thật của các cổng logic cơ bản.
  4. Trình bày cấu tạo, nguyên lý các mạch số thông dụng: mạch đếm, mạch đóng ngắt, mạch chuyển đổi, mạch ghi dịch, mạch điều khiển.
  5. Lắp ráp, đo đạc và kiểm tra được các mạch tạo xung, mạch xử lý dạng xung và các mạch số cơ bản trên panel thí nghiệm cũng như thiết bị thực tế.

Cấu trúc giáo trình được phân bổ thành 2 phần rõ rệt: Phần 1 - Kỹ thuật xung (15 giờ) và Phần 2 - Kỹ thuật số (75 giờ), thể hiện phương pháp tiếp cận từ phân tích hiện tượng quá độ của tín hiệu xung đến xây dựng hệ thống xử lý logic số.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được tổ chức thành 2 phần với 10 bài học cụ thể theo tiến trình logic:

[PHẦN 1: KỸ THUẬT XUNG (15h)]

[PHẦN 2: KỸ THUẬT SỐ (75h)]
  • Phần 1 - Bài 1: Các khái niệm cơ bản: Trình bày định nghĩa tín hiệu liên tục (hình sin) và gián đoạn (xung vuông, xung nhọn, xung nhiễu). Xác lập các tham số định lượng: độ rộng xung $t_{on}$, thời gian nghỉ $t_{off}$, chu kỳ $T = t_{on} + t_{off}$, tần số $f = 1/T$, độ rỗng $Q = T/t_{on}$, hệ số đầy $\eta = t_{on}/T$, độ rộng sườn trước $t_t$ (tăng từ 10% đến 90% biên độ), độ rộng đỉnh $t_đ$, độ rộng sườn sau $t_s$ (giảm từ 90% xuống 10%). Khảo sát tác động tích phân ($V_o(t) = K \int V_i(t)dt$) và vi phân ($V_o(t) = K \frac{dV_i(t)}{dt}$) của mạch R-C, R-L và hiện tượng cộng hưởng tự kích trong mạch R-L-C.
  • Phần 1 - Bài 2: Mạch dao động đa hài: Phân tích mạch đa hài không ổn, đơn ổn, lưỡng ổn sử dụng vi mạch định thời IC 555 (các chân: 1-GND, 2-Trigger, 3-Output, 4-Reset, 5-Control Voltage, 6-Threshold, 7-Discharge, 8-Vcc) với công thức chu kỳ $T = 0{,}69(R_1 + 2R_2)C_1$, tần số $f = \frac{1}{0{,}69(R_1 + 2R_2)C_1}$; mạch dao động dùng cổng logic NOT, NAND, NOR; mạch Schmitt-trigger dùng cặp transistor lưỡng cực (BJT) mắc chung cực Emitter hoặc kết hợp Op-Amp với cổng logic.
  • Phần 1 - Bài 3: Mạch hạn chế biên độ và ghim áp: Cơ chế cắt biên trên/dưới dùng Diode kết hợp điện áp chuẩn $V_C$ ($V_O = V_C + V_D$), mạch hạn biên khuếch đại đảo pha dùng transistor mắc E-C; mạch ghim mức không và ghim mức điện áp $\pm E$ dựa trên điều kiện thời hằng phóng nạp $T_n \ll T_p$.
  • Phần 2 - Bài 1: Đại cương: So sánh mạch tương tự và mạch số; hệ thống số nhị phân (trọng số bit LSB, MSB), bát phân, thập lục phân; hệ mã BCD có trọng số (BCD 8421, BCD 5421, BCD 2421, BCD 5121, BCD 8 4-2-1) và không có trọng số (mã Gray, Gray thừa 3, mã ASCII 7-bit); phương trình mạch nhận dạng mã BCD: $y = a_3 a_1 + a_3 a_2$; các cổng logic AND, OR, NOT, NAND, NOR, XOR; định lý De Morgan và phương pháp đại số tối thiểu hóa hàm logic.
  • Phần 2 - Bài 2 đến Bài 7: Các phần tử nhớ Flip-Flop (RS, JK, T, D); vi mạch cỡ vừa MSI (Encoder, Decoder, MUX, DEMUX); mạch đếm và thanh ghi; cấu trúc vi mạch logic TTL họ 74xx, CMOS họ 40xx và phối ghép tầng công suất; cấu trúc bộ nhớ ROM, RAM; mạch biến đổi ADC và DAC.

Kiến thức nền tảng được xây dựng

  • Lý thuyết quá độ mạch điện: Thiết lập mối quan hệ giữa thời hằng phóng nạp $\tau = RC$ (hoặc $L/R$) với chu kỳ tín hiệu xung $T_i$, giải thích điều kiện làm méo dạng hoặc giữ nguyên dạng sóng.
  • Nguyên lý chuyển mạch phi tuyến: Chế độ đóng/ngắt (ngưng dẫn/bão hòa) của linh kiện bán dẫn (Diode, BJT C828, IC định thời 555) tạo nền tảng cho việc phân tích mạch tạo dao động xung vuông, xung răng cưa và định hình dạng sóng.
  • Toán học logic và đại số chuyển mạch: Đại số Boole, định lý De Morgan và phương pháp biểu diễn số học nhị phân/BCD tạo cơ sở lý thuyết để thiết kế mạch tổ hợp và mạch tuần tự.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Nhận diện sơ đồ chân, lắp ráp hoàn chỉnh các mạch tạo xung dùng IC 555, mạch Schmitt-trigger, mạch hạn biên/ghim áp và các mạch logic MSI; phối ghép tương thích mức điện áp giữa IC logic TTL và CMOS; kết nối mạch logic với tải công suất.
  • Kỹ năng phân tích (Analytical skills): Sử dụng máy hiện sóng (oscilloscope) tương tự để đo đạc và khảo sát các tham số độ rộng xung, biên độ đỉnh, sườn trước/sau; phân tích bảng chân lý (truth table) và giải mã chức năng mạch logic.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Chẩn đoán và xử lý lỗi xung điều khiển không đạt tiêu chuẩn kỹ thuật trong các hệ thống tự động hóa công nghiệp; chế tạo mạch định thời và mạch kích mở cho các linh kiện bán dẫn công suất (SCR, Triac, IGBT).

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo phương pháp đào tạo tích hợp giữa lý thuyết chuyên môn và thực hành nghề nghiệp với tỷ lệ phân bổ cân đối: 45 giờ lý thuyết, 42 giờ bài tập/thực hành và 3 giờ kiểm tra.

  • Tiếp cận sư phạm (Pedagogical approach): Giảng dạy đi từ bản chất vật lý của linh kiện rời rạc (R, L, C, Diode, Transistor) đến các vi mạch tích hợp chuyên dụng (IC 555, IC logic MSI, IC nhớ, IC ADC/DAC). Mỗi bài học đều có cấu trúc: Mã bài, Giới thiệu, Mục tiêu, Nội dung chính, Câu hỏi ôn tập.
  • Bài tập và ví dụ thực tế:
    • Ví dụ tính toán thiết kế mạch định thời IC 555 với các phương pháp chỉnh chu kỳ đối xứng: chọn $R_1 \ll R_2$ hoặc dùng thêm Diode $D_1, D_2$ phân tách đường nạp và đường xả.
    • Ví dụ ứng dụng xung điều khiển: Hệ thống cảm biến mạch đóng mở cửa tự động kích mở rơle điều khiển động cơ; mạch nhận dạng số BCD không hợp lệ qua hàm logic $y = a_3(a_1 + a_2) = a_3 a_1 + a_3 a_2$.
  • Quy trình thực hành mẫu (Practical exercises): Giáo trình đưa ra quy trình thao tác kỹ thuật từng bước rõ ràng. Điển hình tại Bài 2 (Phần 1), bài thực hành mạch Schmitt-trigger transistor quy định:
    • Bước 1 (Chuẩn bị): Điện trở $R_{B1}=6{,}8k\Omega$, $R_{C1}=10k\Omega$, $R_{C2}=10k\Omega$, $R_{B2}=6{,}8k\Omega$, $R_E=1k\Omega$; tụ điện $10\mu F/35V$; 2 transistor C828; máy hiện sóng tương tự; nguồn DC 0-30V; bo mạch đa năng; mỏ hàn xung, thiếc và nhựa thông.
    • Bước 2 (Lắp ráp): Lắp ráp linh kiện theo sơ đồ nguyên lý mạch Schmitt-trigger.
    • Bước 3 (Đo kiểm): Đo và vẽ dạng sóng điện áp vào/ra trên máy hiện sóng.
  • Phương pháp đánh giá (Assessment): Đánh giá kết hợp thông qua 3 giờ kiểm tra tích hợp. Học viên được kiểm tra đồng thời kiến thức lý thuyết (nguyên lý chuyển mạch, đại số Boole) và kỹ năng thực hành (lắp mạch đúng sơ đồ, đo chuẩn tham số xung trên oscilloscope).
  • Hướng dẫn tự học (Self-study): Học viên tự trả lời hệ thống câu hỏi ôn tập cuối mỗi bài và tra cứu, đối chiếu kết quả tại mục Trả lời câu hỏi và bài tập (trang 163-165).

Điểm nổi bật và cập nhật

  • Tính quy chuẩn theo khung đào tạo quốc gia: Giáo trình được xây dựng trực tiếp theo chương trình khung mô đun nghề do Tổng cục Dạy nghề ban hành (Quyết định 120/QĐ-TCDN năm 2013), đảm bảo tính thống nhất trong hệ thống trường cao đẳng nghề toàn quốc.
  • Phản ánh bản chất phi lý tưởng của mạch xung: Khác với các tài liệu thuần túy toán học, giáo trình đi sâu vào các hiện tượng vật lý thực tế như: thời gian tăng trưởng sườn xung ($t_t, t_s$), điện áp sụt trên tiếp giáp Diode ($V_D \approx 0{,}6 - 0{,}8V$), nội trở linh kiện, và hiện tượng tụ xả không về 0V mà giữ mức thềm $1/3 V_{CC}$ trong mạch đa hài IC 555.
  • Tích hợp các họ vi mạch công nghiệp phổ biến: Giáo trình cập nhật cấu trúc và thông số làm việc của họ vi mạch định thời 555 (với các biến thể: NE555, LM555, MN555, HA17555...), vi mạch logic số lưỡng cực TTL (Transistor-Transistor Logic) và vi mạch bán dẫn bù oxit kim loại CMOS (Complementary Metal-Oxide-Semiconductor).
  • Gắn liền với ứng dụng điều khiển bán dẫn công suất: Các mạch tạo xung vi phân, mạch dao động đa hài và mạch ghim áp trong giáo trình được phân tích rõ mục đích sử dụng nhằm tạo xung nhọn kích mở các van bán dẫn công suất lớn như SCR, Triac, IGBT trong ngành Điện công nghiệp.

Đối tượng sử dụng giáo trình

Nhóm đối tượng Mục đích và phương thức sử dụng
Sinh viên Cao đẳng nghề Điện công nghiệp Sử dụng làm tài liệu học tập chính thức cho mô đun MĐ 24 (90 giờ); học lý thuyết, làm bài tập tính toán và thực hiện các bài thực hành lắp ráp mạch xung - số.
Giảng viên chuyên ngành Điện - Điện tử Sử dụng làm giáo trình giảng dạy chuẩn hóa, căn cứ xây dựng giáo án lý thuyết, phiếu hướng dẫn thực hành và đề thi kiểm tra tích hợp.
Kỹ thuật viên, công nhân ngành điện Sử dụng làm tài liệu tham khảo kỹ thuật để tra cứu sơ đồ chân vi mạch, nguyên lý hoạt động mạch dao động, phương pháp khử nhiễu tín hiệu xung và phối ghép mạch số trong nhà xưởng.
Người tự học kỹ thuật điện tử Tài liệu hệ thống hóa kiến thức từ linh kiện rời rạc đến vi mạch số cỡ vừa (MSI) với hệ thống câu hỏi ôn tập và lời giải chi tiết.

Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần nắm vững kiến thức các môn học, mô đun cơ sở về kỹ thuật điện tử, mạch điện; đồng thời học song song với các môn: Điều khiển điện khí nén, Máy điện 1, 2, Cung cấp điện, Bảo vệ rơ le và Trang bị điện 2.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình được biên soạn phục vụ đào tạo trình độ Cao đẳng nghề cho nghề Điện công nghiệp theo chương trình khung của Tổng cục Dạy nghề. Ngoài ra, tài liệu phù hợp làm sách tham khảo cho kỹ thuật viên, công nhân kỹ thuật cần bổ sung kiến thức về mạch điện tử xung - số trong hệ thống tự động hóa.

2. Cần chuẩn bị kiến thức nền nào trước khi học mô đun này?

Người học cần hoàn thành các mô đun cơ sở về kỹ thuật điện tử, giải tích mạch điện một chiều và xoay chiều, nắm được nguyên lý hoạt động của các phần tử R, L, C, Diode, Transistor BJT và khuếch đại thuật toán (Op-Amp).

3. Giáo trình có điểm gì khác biệt so với các tài liệu kỹ thuật số thuần túy?

Tài liệu kết hợp chặt chẽ giữa Kỹ thuật xung (15 giờ) và Kỹ thuật số (75 giờ). Phần xung tập trung vào quá trình quá độ, mạch định hình sóng, mạch ghim áp và kích mở linh kiện bán dẫn công suất (SCR, Triac, IGBT); phần số gắn liền với việc ứng dụng vi mạch TTL/CMOS, bộ nhớ và chuyển đổi tín hiệu ADC/DAC trong môi trường công nghiệp.

4. Làm thế nào để tự học mô đun này đạt hiệu quả cao?

Học viên cần đọc kỹ lý thuyết nạp xả tụ điện, bảng sự thật của các cổng logic; tự làm các bài tập thiết kế mạch định thời IC 555, tối giản hàm Boole; đối chiếu với phần đáp án tại trang 163; và thực hành đo dạng sóng vào/ra trên máy hiện sóng nếu có điều kiện tiếp cận panel thực hành.

5. Giáo trình có các tài liệu và công cụ bổ trợ nào đi kèm?

Giáo trình cung cấp đầy đủ hệ thống sơ đồ nguyên lý chuẩn, bảng chân vi mạch (IC 555, IC logic), bảng mã (BCD, Gray, ASCII), hệ thống câu hỏi ôn tập ở cuối mỗi bài, mục giải đáp bài tập ở trang 163 và danh mục tài liệu tham khảo ở trang 166.

Kết luận

Giáo trình Kỹ thuật xung – số (MĐ 24) là tài liệu đào tạo nghề chuẩn hóa do Tổng cục Dạy nghề ban hành năm 2013, cung cấp khối lượng kiến thức toàn diện 90 giờ về nguyên lý mạch quá độ, mạch dao động xung và kỹ thuật mạch logic số ứng dụng trong Điện công nghiệp.

Lộ trình học tập đề xuất theo giáo trình gồm 3 bước:

  1. Tiếp cận thông số xung và mạch vi phân/tích phân R-C, R-L, R-L-C.
  2. Thiết kế, khảo sát mạch tạo xung (IC 555, cổng logic, Schmitt-trigger) và mạch định dạng (hạn biên, ghim áp).
  3. Làm chủ các hệ thống số, đại số Boole, phần tử nhớ Flip-Flop, vi mạch logic MSI, vi mạch TTL - CMOS, bộ nhớ bán dẫn và kỹ thuật chuyển đổi dữ liệu ADC - DAC.

Học viên kết hợp nghiên cứu nội dung bài giảng với phần Trả lời câu hỏi và bài tập (trang 163) và hệ thống Tài liệu tham khảo (trang 166) để hoàn thiện năng lực thực hành chuyên môn nghề.
