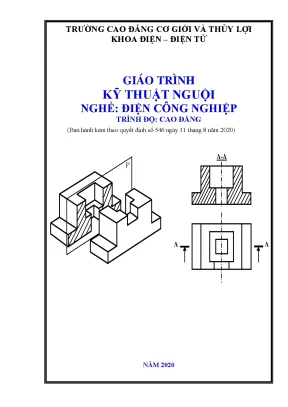

Giáo trình Kỹ thuật nguội (Mã mô đun: MĐ14) – Nghề Điện công nghiệp

Tổng quan về giáo trình (250-300 từ)

Giáo trình Kỹ thuật nguội (Mã mô đun: MĐ14) là tài liệu đào tạo chuyên môn cơ sở thuộc chương trình đào tạo nghề Điện công nghiệp ở trình độ Cao đẳng. Tài liệu do Khoa Điện – Điện tử, Trường Cao đẳng Cơ giới và Thủy lợi biên soạn và ban hành chính thức theo Quyết định số 546 ngày 11 tháng 8 năm 2020. Nội dung giáo trình được thiết kế bám sát khung chương trình do Bộ Lao động – Thương binh và Xã hội cùng Tổng cục Dạy nghề phê duyệt, với tổng thời lượng đào tạo là 120 giờ.

Mục tiêu học tập của giáo trình hướng đến việc trang bị cho người học hệ thống kiến thức chuyên môn và kỹ năng thực hành gia công cơ khí cầm tay. Sinh viên sau khi hoàn thành mô đun có khả năng: lựa chọn và sử dụng đúng chức năng các trang thiết bị, dụng cụ nguội (thước đo, ê-tô, cưa, giũa, máy khoan, ta-rô, bàn ren); xác định chính xác chuẩn đo, chuẩn lấy dấu và chuẩn gá đặt; lập quy trình công nghệ gia công chi tiết; phân tích nguyên nhân sai hỏng và thực hiện các biện pháp phòng ngừa; tuân thủ quy chuẩn an toàn lao động và vệ sinh công nghiệp tại xưởng thực hành.

Giáo trình được cấu trúc thành 10 bài học tích hợp chặt chẽ giữa lý thuyết và thực hành, đi từ Bài M14-01 đến Bài M14-10, kèm theo hệ thống bài tập mở rộng, phần hướng dẫn trả lời câu hỏi và danh mục tài liệu tham khảo. Điểm đặc trưng trong cách tiếp cận của giáo trình là tính logic công nghệ: bắt đầu từ việc thiết lập kỷ luật an toàn xưởng, làm chủ kỹ thuật đo kiểm chính xác, chuẩn bị phôi và vạch dấu, tiếp đến các nguyên công gia công định hình cắt gọt, uốn nắn, tạo ren và kết thúc bằng công đoạn hoàn thiện đánh bóng bề mặt.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Cấu trúc giáo trình bao gồm 10 bài học trọng tâm, phản ánh đầy đủ các nguyên công cơ bản của nghề nguội ứng dụng trong kỹ thuật điện:

  1. Bài M14-01: Nội quy tổ chức nơi thực tập: Quy định an toàn xưởng; nguyên tắc tổ chức vị trí làm việc khoa học; thông số kích thước bàn nguội (chiều cao 800–900 mm, rộng 700–800 mm, dài 1200–1500 mm); phân loại và kỹ thuật sử dụng ê-tô nguội (ê-tô mỏ kẹp, ê-tô có bàn quay và không bàn quay, thân chế tạo từ gang xám, má kẹp bằng thép carbon dụng cụ Y7 tôi cứng).
  2. Bài M14-02: Sử dụng dụng cụ đo: Cấu tạo, công dụng và phương pháp đo kiểm bằng thước lá (thép/nhôm, hệ mét và hệ inch); thước kiểm độ thẳng (dùng phương pháp khe hở ánh sáng và căn mẫu); thước cặp (du xích $1/10$, $1/20$, $1/50$ ứng với độ chính xác $0{,}1$ mm, $0{,}05$ mm, $0{,}02$ mm, tính theo công thức $L = m + i \cdot c'$); panme đo ngoài, đo trong, đo sâu (độ chính xác $0{,}01$ mm); đồng hồ so (độ chính xác $0{,}01$ mm); thước vuông góc.
  3. Bài M14-03: Vạch dấu mặt phẳng và vạch dấu khối: Khái niệm phân bố lượng dư gia công; các dụng cụ kê đỡ và lấy dấu (khối V, khối D, bàn máp, đài vạch, com-pa định vị tâm, mũi vạch tôi cứng, mũi chấm dấu mài góc $60^\circ - 90^\circ$, khoảng cách chấm $1 - 2$ mm); chất bôi quét tạo nền (bột thạch cao, bột đất sét nung).
  4. Bài M14-04: Cưa kim loại: Cấu tạo khung cưa tháo rời và lưỡi cưa thép hợp kim/carbon mỏng $0{,}5$ mm (loại 1 mặt cắt cho mạch dài, loại 2 mặt cắt cho phôi thanh nhỏ); tư thế đứng (chân trái cách hàm ê-tô $100 - 150$ mm, góc mở hai bàn chân $60^\circ - 70^\circ$, khoảng cách gót chân $200 - 300$ mm); tốc độ cưa ($40 - 50$ hành trình kép/phút, hành trình cắt chiếm $3/4$ chiều dài lưỡi).
  5. Bài M14-05 & M14-06: Giũa mặt phẳng, giũa bề mặt phẳng song song và vuông góc: Cấu tạo và phân loại giũa; kỹ thuật đẩy giũa cân bằng lực; phương pháp đo kiểm độ phẳng, độ song song và độ vuông góc bằng dưỡng kiểm, thước kiểm và ê-ke.
  6. Bài M14-07 & M14-08: Khoan lỗ và Gia công ren: Cấu tạo và quy trình mài sắc mũi khoan; kỹ thuật vận hành máy khoan bàn an toàn; phân loại bộ ta-rô cắt ren trong và bàn ren cắt ren ngoài; cách lựa chọn đường kính lỗ khoan trước khi ta-rô.
  7. Bài M14-09 & M14-10: Uốn nắn kim loại và Đánh bóng: Nguyên lý nắn thẳng phôi tấm/thanh; quy trình uốn gấp vật liệu kim loại tấm; kỹ thuật đánh bóng hoàn thiện bề mặt theo ba bước nối tiếp (giũa mịn, giấy nhám thô, giấy nhám mịn) kết hợp tra dầu mỡ bảo vệ.

Logic phát triển nội dung tuân thủ đúng chu trình gia công cơ khí chuẩn: từ chuẩn bị phôi liệu $\rightarrow$ định vị vạch dấu $\rightarrow$ gia công cắt thô $\rightarrow$ gia công bán tinh $\rightarrow$ gia công tinh $\rightarrow$ tạo mối ghép ren $\rightarrow$ hoàn thiện bề mặt.

Kiến thức nền tảng được xây dựng

  • Lý thuyết đo lường cơ khí chính xác: Cơ chế phóng đại du xích của thước cặp; nguyên lý biến đổi chuyển động quay thành chuyển động tịnh tiến thông qua trục vít me – đai ốc của panme; nguyên lý kiểm tra khe sáng quang học đối chiếu với căn mẫu chuẩn.
  • Nguyên lý cắt gọt kim loại bằng tay: Động học cắt gọt của răng cưa (bố trí so le tránh kẹt mạch cưa), răng giũa, cạnh cắt mũi khoan và profin ren của ta-rô/bàn ren.
  • Nguyên lý biến dạng dẻo kim loại: Cơ chế hồi phục biến dạng khi nắn thẳng và quy luật dịch chuyển lớp kim loại trung hòa khi uốn gấp phôi tấm.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác gá đặt phôi chắc chắn trên ê-tô; phối hợp nhịp nhàng lực hai tay khi cưa và giũa; mài đúng góc mũi vạch, chấm dấu và mũi khoan; vận hành máy khoan bàn đúng tốc độ cắt và bước tiến.
  • Kỹ năng phân tích (Analytical skills): Đọc bản vẽ kỹ thuật cơ khí; đối chiếu kết quả đo lường với dung sai cho phép; tra cứu bảng phân tích sai hỏng để xác định nguyên nhân lệch kích thước, cong vênh hoặc nứt vỡ bề mặt.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Độc lập thiết lập quy trình công nghệ gia công chi tiết nguội; tự sửa chữa và chế tạo dụng cụ phụ trợ nghề điện (mũi vạch, com-pa, búa nguội, ê-ke, cờ-lê); duy trì an toàn và vệ sinh công nghiệp tại khu vực sản xuất.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng phương pháp đào tạo tích hợp (mô-đun hóa), lấy thực hành thao tác làm trọng tâm trên nền tảng lý thuyết chuyên ngành vững chắc. Giảng viên đóng vai trò thị phạm thao tác chuẩn (tư thế đứng, cách cầm dụng cụ, điều chỉnh góc tiếp xúc), phân tích các điểm dừng kỹ thuật và giám sát việc tuân thủ quy trình an toàn của người học.

Hệ thống bài tập thực hành được xây dựng cụ thể gắn với các dạng phôi mẫu và kích thước xác định:

  • Bài tập đo lường: Thực hành đo đường kính ngoài/trong của chi tiết hình trụ, đo chiều sâu trụ bậc, đo kiểm tra độ song song bằng thước cặp và panme lặp lại 10 lần phân bố đều dọc theo chiều dài bề mặt để loại trừ sai số.
  • Bài tập vạch dấu: Tiến hành trên phôi tôn kích thước $110 \times 110 \times 1$ mm với đầy đủ các bước: chọn mặt chuẩn, đo định vị, vạch đường thẳng, lấy tâm cung tròn và chấm dấu với khoảng cách đều $1 - 2$ mm.
  • Bài tập gia công cắt gọt: Thực hiện cưa mạch thẳng theo đường vạch dấu và ngoài đường vạch dấu; giũa bề mặt phẳng song song và vuông góc; khoan lỗ định vị; cắt ren trong/ngoài theo tiêu chuẩn; uốn nắn phôi tấm trên dưỡng gá.

Phương pháp đánh giá kết quả học tập được thiết lập thông qua các tiêu chí định lượng rõ ràng:

  1. Mức độ chấp hành nội quy an toàn lao động và tổ chức bàn nguội.
  2. Mức độ chính xác của kích thước gia công so với bản vẽ thiết kế (đo kiểm bằng thước cặp, panme, dưỡng kiểm).
  3. Chất lượng bề mặt chi tiết (độ phẳng, độ vuông góc, độ nhẵn bóng, không bị lẹm hoặc xước phôi).
  4. Khả năng trả lời các câu hỏi kiểm tra lý thuyết chuyên môn cuối mỗi bài học.

Đối với hoạt động tự học, giáo trình cung cấp hướng dẫn chi tiết: người học nghiên cứu trước bản vẽ và quy trình công nghệ; lập bảng ghi chép số liệu đo lường thực tế; tự đối chiếu các khuyết tật sản phẩm với bảng "Các dạng sai hỏng, nguyên nhân và biện pháp khắc phục"; tự kiểm tra kiến thức qua mục "Trả lời các câu hỏi và bài tập" tại trang 111 của tài liệu.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình Kỹ thuật nguội (2020) được cập nhật theo quyết định số 546/QĐ-CĐCGTL, phản ánh các yêu cầu mới nhất về tiêu chuẩn kỹ năng nghề của Tổng cục Dạy nghề trong đào tạo hệ Cao đẳng:

  • Tích hợp đồng bộ thiết bị đo truyền thống và kỹ thuật số: Bên cạnh các dụng cụ cơ khí cổ điển như thước lá, thước cặp du xích, panme cơ khí, giáo trình cập nhật nội dung hướng dẫn sử dụng thước cặp điện tử và đồng hồ so điện tử, giúp người học làm quen với các phương tiện đo lường hiển thị số hiện đại trong công nghiệp.
  • Gắn kết trực tiếp với ứng dụng nghề Điện công nghiệp: Nội dung các bài học không mang tính cơ khí đơn thuần mà hướng thẳng vào các tác vụ gia công thực tế trong ngành điện: chế tạo khung giá đỡ thiết bị, gia công tấm gá khí cụ điện, uốn nắn thanh cái đồng dẫn điện, khoan lỗ lắp đặt tủ bảng điện, ta-rô lỗ ren liên kết cơ khí và sửa nguội các chi tiết khi lắp ráp máy điện.
  • Chuẩn hóa quy trình kiểm soát sai hỏng: Từng bài học đều tích hợp bảng phân tích sai hỏng dạng bảng (cột dạng lỗi, cột nguyên nhân, cột biện pháp khắc phục), giúp chuẩn hóa tư duy xử lý sự cố kỹ thuật ngay tại bàn nguội.
  • Đề cao văn hóa an toàn và vệ sinh công nghiệp: Giáo trình quy định chi tiết các hành vi an toàn: bắt buộc đeo kính bảo hộ khi khoan và cưa; cấm dùng tay gạt phoi kim loại (phải dùng bàn chải chuyên dụng); cấm đeo găng tay khi vận hành máy khoan bàn; phân loại rác thải nguy hại (giẻ lau dính dầu mỡ chứa trong thùng sắt riêng biệt để phòng chống cháy nổ).

Đối tượng sử dụng giáo trình (200-250 từ)

  • Sinh viên chuyên ngành: Tài liệu phục vụ trực tiếp cho sinh viên năm thứ nhất hệ Cao đẳng nghề Điện công nghiệp thuộc Trường Cao đẳng Cơ giới và Thủy lợi cũng như các cơ sở giáo dục nghề nghiệp kỹ thuật trên toàn quốc. Giáo trình cũng được sử dụng làm tài liệu học tập cho học sinh hệ Trung cấp nghề điện và cơ khí.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các bài học cơ bản về an toàn lao động chung trong công nghiệp; có kiến thức nền tảng về vẽ kỹ thuật (đọc hiểu hình chiếu, kích thước hình học, ký hiệu độ nhẵn) và nhận biết các loại vật liệu kim loại thông dụng.
  • Giảng viên và cán bộ hướng dẫn thực hành: Giáo trình là căn cứ chuyên môn chính thống để giảng viên biên soạn giáo án tích hợp, thiết kế phiếu hướng dẫn thực hành (phiếu công nghệ), xây dựng tiêu chí chấm điểm (rubric) đánh giá sản phẩm thực hành tại xưởng nguội.
  • Người tự học và kỹ thuật viên cơ điện: Kỹ thuật viên bảo trì, thợ lắp ráp tủ bảng điện và công nhân vận hành máy tại các doanh nghiệp có thể sử dụng giáo trình để tra cứu quy chuẩn sử dụng dụng cụ đo chính xác (panme, đồng hồ so, thước vuông) và chuẩn hóa kỹ thuật cắt ren, nắn uốn kim loại.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?
Giáo trình được biên soạn chuyên biệt cho sinh viên hệ Cao đẳng nghề Điện công nghiệp, học sinh trung cấp nghề kỹ thuật và thợ kỹ thuật cơ điện cần củng cố kỹ năng gia công cơ khí cầm tay.

2. Cần kiến thức nền nào để học mô đun này?
Người học cần nắm được kiến thức đọc bản vẽ kỹ thuật cơ bản, quy tắc an toàn xưởng tổng quát và nhận biết sơ bộ về vật liệu kim loại (thép carbon, gang, đồng, nhôm).

3. Điểm khác biệt của giáo trình này so với các tài liệu gia công cơ khí chung?
Tài liệu tập trung vào các nguyên công nguội phục vụ trực tiếp cho công tác lắp ráp, căn chỉnh và bảo trì thiết bị ngành điện; đi kèm bảng hướng dẫn phòng ngừa sai hỏng chi tiết và hệ thống bài tập thực hành trên các mẫu phôi tiêu chuẩn.

4. Làm sao để tự học giáo trình hiệu quả?
Người học cần nghiên cứu kỹ yêu cầu bản vẽ và quy trình công nghệ trước khi thao tác; tuân thủ đúng tư thế công thái học và quy tắc an toàn; tự ghi chép dữ liệu đo lường và đối chiếu kết quả câu hỏi lý thuyết tại mục đáp án cuối sách.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?
Giáo trình tích hợp sẵn hệ thống bản vẽ chi tiết gia công, mục bài tập mở rộng (trang 109), phần hướng dẫn trả lời câu hỏi và bài tập (trang 111) cùng danh mục tài liệu tham khảo chuyên ngành (trang 119).

Kết luận (150 từ)

Giáo trình Kỹ thuật nguội (Mã mô đun: MĐ14) của Trường Cao đẳng Cơ giới và Thủy lợi là tài liệu học thuật kỹ thuật phản ánh đầy đủ khối lượng kiến thức và kỹ năng gia công nguội cơ bản cho nghề Điện công nghiệp. Giá trị cốt lõi của tài liệu nằm ở tính sư phạm tích hợp, sự chuẩn hóa về thông số kỹ thuật và tính liên kết chặt chẽ với an toàn lao động trong phân xưởng.

Lộ trình học tập khuyến nghị bắt đầu từ việc nắm vững an toàn và kỹ thuật đo kiểm chính xác (Bài 1, 2) $\rightarrow$ thực hành vạch dấu chuẩn bị phôi (Bài 3) $\rightarrow$ thực hiện các nguyên công cắt gọt định hình (Bài 4, 5, 6, 7, 8) $\rightarrow$ hoàn thiện bằng uốn nắn và đánh bóng (Bài 9, 10). Người học nên kết hợp nghiên cứu danh mục tài liệu tham khảo và các tài liệu chuyên sâu về kiểm nghiệm dụng cụ đo lường để mở rộng năng lực thực hành chuyên môn.
