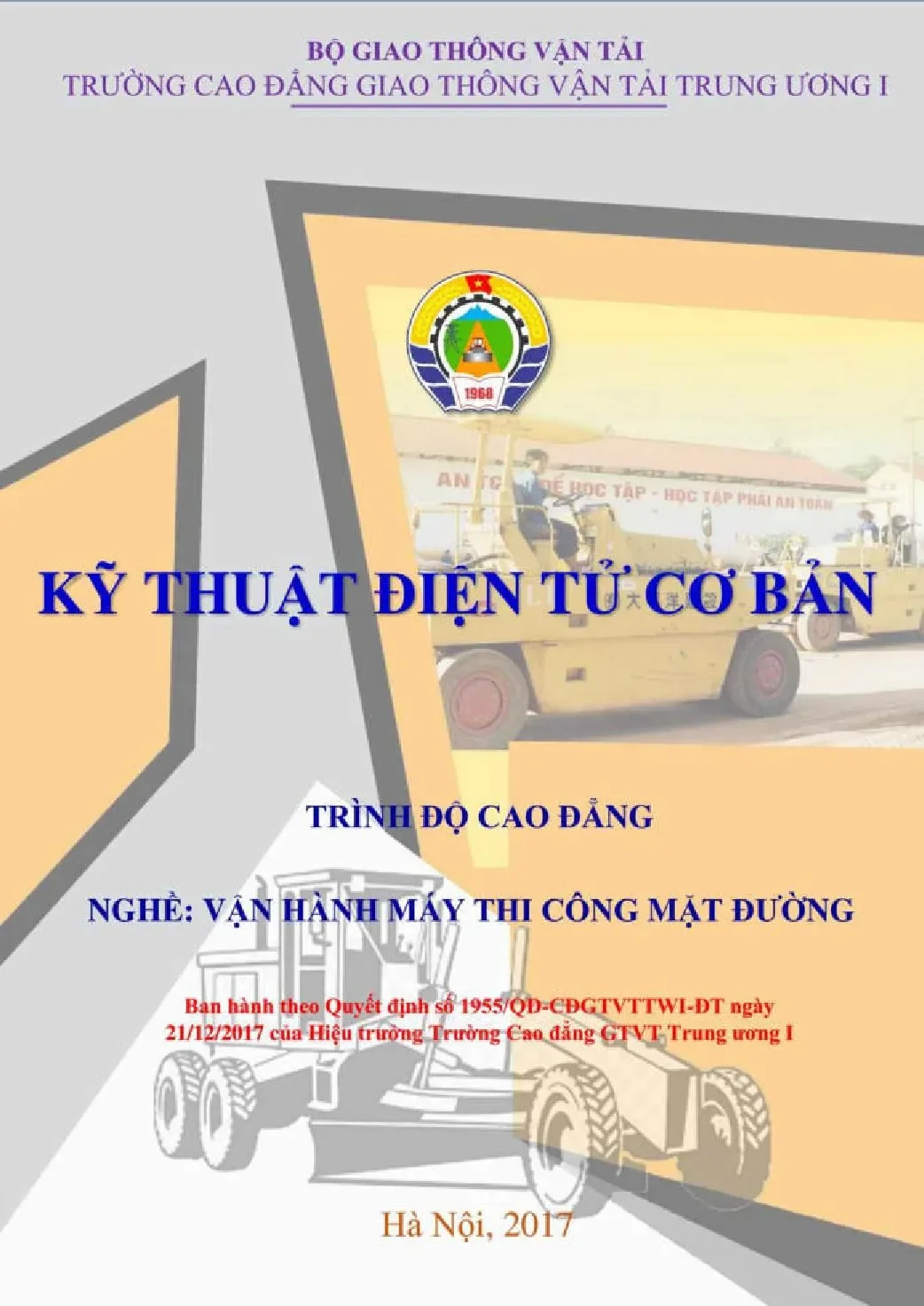

Giáo trình Kỹ thuật Điện tử Cơ bản nghề Vận hành Máy thi công Mặt đường

Giáo trình kỹ thuật điện tử cơ bản cho nghề vận hành máy thi công mặt đường trình độ cao đẳng, cung cấp kiến thức và kỹ năng cần thiết.

• Trường học: Trường Cao Đẳng
• Chuyên ngành: Kỹ Thuật Điện Tử
• Đề tài: Giáo Trình Kỹ Thuật Điện Tử Cơ Bản Nghề Vận Hành Máy Thi Công Mặt Đường Trình Độ Cao Đẳng
• Loại tài liệu: Giáo Trình

Mục lục chi tiết

• MỞ ĐẦU
• 1. Chương 1: Khái niệm cơ bản về vật liệu và linh kiện điện tử
• 1.1. Sử dụng dụng cụ cầm tay và đồng hồ VOM
• 1.1.1. Công dụng và phương pháp sử dụng các dụng cụ cầm tay nghề điện tử và đồng hồ VOM
• 1.1.2. Công dụng và phương pháp sử dụng máy đo VOM
• 1.1.3. Sử dụng dụng cụ cầm tay nghề điện tử và đồng hồ VOM
• 1.2. Vật liệu, linh kiện thụ động
• 1.2.1. Công dụng và đặc điểm kỹ thuật của các vật liệu, linh kiện điện – điện tử thường dùng trong hệ thống mạch điện máy thi công nền
• 1.3. Linh kiện điện tử cơ bản
• 1.3.1. Đi ốt bán dẫn
• 1.3.2. Transistor
• 2. Chương 2: Các mạch điện tử cơ bản
• 2.2. Mạch khuếch đại
• 2.3. Mạch điều khiển
• 3. Chương 3: Các mạch điện tử trong máy thi công nền
• 3.1. Mạch chỉnh lưu cầu 3 pha
• 3.2. Điều khiển điện áp máy phát điện
• 3.3. Mạch điều khiển đánh lửa điện tử
• 3.4. Bộ vi xử lý

Tóm tắt

I. Toàn cảnh giáo trình kỹ thuật điện tử vận hành máy thi công

Giáo trình kỹ thuật điện tử cơ bản là nền tảng cốt lõi trong chương trình đào tạo cao đẳng nghề Vận hành máy thi công mặt đường. Tài liệu này được biên soạn nhằm trang bị cho người học những kiến thức chuyên ngành vững chắc, từ đó nâng cao kỹ năng nghề nghiệp để đáp ứng yêu cầu ngày càng cao của thị trường lao động. Nội dung môn học bao gồm các khái niệm cơ bản về vật liệu và linh kiện điện tử, các mạch điện tử cơ bản và ứng dụng của chúng trong hệ thống điện trên máy thi công. Việc nắm vững kiến thức từ giáo trình vận hành máy công trình này không chỉ giúp người học hiểu rõ nguyên lý hoạt động máy xây dựng mà còn tạo tiền đề để tiếp thu các môn học chuyên môn sâu hơn. Chương trình học được thiết kế một cách hệ thống, bắt đầu từ việc sử dụng các dụng cụ cơ bản như đồng hồ VOM, mỏ hàn, cho đến phân tích các linh kiện thụ động như điện trở, tụ điện, cuộn cảm. Tiếp theo, người học sẽ được tìm hiểu về các linh kiện bán dẫn như Diode, Transistor và các mạch ứng dụng điển hình. Điểm nhấn của giáo trình là các chương phân tích chuyên sâu về mạch điện tử thực tế trên máy thi công, bao gồm mạch chỉnh lưu, mạch điều khiển điện áp và bộ vi xử lý. Thông qua đó, học viên có thể liên kết lý thuyết với thực tiễn, phát triển khả năng phân tích và sửa chữa, một kỹ năng không thể thiếu đối với kỹ thuật viên vận hành máy.

1.1. Vai trò của kỹ thuật điện tử cơ bản trong đào tạo nghề

Trong bối cảnh hiện đại hóa, hệ thống điều khiển điện tử đã trở thành một phần không thể tách rời của máy thi công mặt đường. Do đó, môn học Kỹ thuật điện tử cơ bản đóng vai trò là môn học cơ sở chuyên ngành quan trọng, bắt buộc trong chương trình đào tạo cao đẳng nghề. Kiến thức từ môn học này giúp người vận hành không chỉ điều khiển máy móc một cách thành thạo mà còn có khả năng nhận biết, phán đoán và xử lý các sự cố liên quan đến hệ thống điện. Theo tài liệu gốc, môn học này "giúp cho người học nắm được cơ sở chuyên ngành, nâng cao được kỹ năng nghề nghiệp". Điều này khẳng định tầm quan trọng của việc trang bị kiến thức điện tử, tạo ra một nền tảng vững chắc để học viên có thể tiếp cận các công nghệ phức tạp hơn như hệ thống thủy lực điều khiển điện hay các cảm biến trên máy thi công hiện đại. Việc hiểu rõ các linh kiện điện tử công suất và nguyên lý hoạt động của chúng là chìa khóa để làm chủ công nghệ và tối ưu hóa hiệu suất làm việc của thiết bị.

1.2. Cấu trúc và mục tiêu của module đào tạo vận hành máy

Các module đào tạo nghề vận hành máy thi công được xây dựng theo một lộ trình logic, từ cơ bản đến nâng cao, đảm bảo người học có thể tiếp thu kiến thức một cách hiệu quả nhất. Giáo trình được chia thành ba chương chính. Chương I tập trung vào các khái niệm cơ bản, giới thiệu vật liệu, linh kiện điện tử và hướng dẫn sử dụng các dụng cụ đo lường, kiểm tra như đồng hồ VOM. Chương II đi sâu vào các mạch điện tử cơ bản như mạch khuếch đại và mạch điều khiển, là những khối xây dựng nền tảng cho mọi hệ thống điện trên máy thi công. Cuối cùng, Chương III trình bày các ứng dụng thực tiễn với những mạch điện tử đặc thù trong máy thi công nền. Mục tiêu của cấu trúc này là giúp học viên không chỉ nhận dạng, kiểm tra được linh kiện mà còn có khả năng phân tích sơ đồ mạch điện máy công trình, hiểu được sự tương tác giữa các bộ phận và tiến tới chẩn đoán lỗi điện tử máy xây dựng một cách chính xác. Đây là bước chuẩn bị cần thiết để trở thành một kỹ thuật viên chuyên nghiệp.

II. Thách thức khi chẩn đoán lỗi hệ thống điện trên máy thi công

Việc vận hành và bảo trì máy thi công hiện đại đối mặt với nhiều thách thức, đặc biệt là trong việc chẩn đoán lỗi điện tử máy xây dựng. Các hệ thống điện trên máy thi công ngày càng phức tạp với sự tích hợp của nhiều bộ vi xử lý, cảm biến và cơ cấu chấp hành. Điều này đòi hỏi người kỹ thuật viên phải có kiến thức sâu rộng về cả cơ khí và điện tử. Một trong những khó khăn lớn nhất là việc đọc và phân tích sơ đồ mạch điện máy công trình, vốn thường rất chi tiết và phức tạp. Sai lầm trong việc chẩn đoán không chỉ gây lãng phí thời gian, chi phí thay thế linh kiện mà còn có thể dẫn đến những hư hỏng nghiêm trọng hơn cho thiết bị. Hơn nữa, môi trường làm việc khắc nghiệt của máy thi công (rung động, bụi bẩn, nhiệt độ cao) cũng là nguyên nhân gây ra nhiều sự cố điện tử khó lường. Một thách thức quan trọng khác là đảm bảo an toàn điện trong vận hành máy. Việc thao tác sai kỹ thuật khi đo kiểm trên các mạch điện, đặc biệt là mạch công suất lớn, có thể gây nguy hiểm cho cả người và thiết bị. Ví dụ, tài liệu chỉ rõ: "Tuyệt đối không để thang đo điện trở hay thang đo dòng điện khi đo vào điện áp xoay chiều => Nếu nhầm đồng hồ sẽ bị hỏng ngay lập tức!". Điều này cho thấy sự cần thiết của việc tuân thủ nghiêm ngặt các quy trình kỹ thuật.

2.1. Phân tích sự phức tạp của sơ đồ mạch điện máy công trình

Các sơ đồ mạch điện máy công trình hiện đại không còn đơn thuần là các kết nối dây dẫn, mà là một hệ thống tích hợp chằng chịt giữa các module điều khiển (ECU), mạng giao tiếp CAN, các loại cảm biến trên máy thi công (cảm biến áp suất, nhiệt độ, vị trí) và các cơ cấu chấp hành (van solenoid, kim phun điện tử). Việc đọc hiểu các sơ đồ này đòi hỏi người kỹ thuật viên phải nắm vững các ký hiệu tiêu chuẩn, hiểu được luồng tín hiệu và logic điều khiển của nhà sản xuất. Sự phức tạp không chỉ nằm ở số lượng linh kiện mà còn ở sự tương tác giữa các hệ thống con, ví dụ như sự kết hợp giữa hệ thống điều khiển điện tử và hệ thống thủy lực điều khiển điện. Một lỗi ở cảm biến nhỏ có thể gây ra cảnh báo trên toàn hệ thống, khiến việc khoanh vùng và xác định nguyên nhân gốc rễ trở nên khó khăn nếu không có kiến thức nền tảng vững chắc về điện tử.

2.2. Yêu cầu về an toàn điện trong vận hành và sửa chữa máy

Vấn đề an toàn điện trong vận hành máy là ưu tiên hàng đầu. Máy thi công thường sử dụng các hệ thống điện có điện áp và dòng điện lớn, tiềm ẩn nhiều nguy cơ giật điện, cháy nổ nếu không tuân thủ quy tắc an toàn. Giáo trình nhấn mạnh tầm quan trọng của việc sử dụng đúng các thang đo trên đồng hồ VOM khi kiểm tra mạch điện. Chẳng hạn, việc để nhầm thang đo dòng điện khi đo điện áp có thể làm hỏng đồng hồ ngay lập tức, và nghiêm trọng hơn là gây ra hiện tượng ngắn mạch. Người kỹ thuật viên cần được trang bị đầy đủ kiến thức về các mối nguy hiểm, cách ly nguồn điện trước khi sửa chữa, sử dụng dụng cụ bảo hộ cá nhân và hiểu rõ quy trình xử lý các tình huống khẩn cấp. Việc bảo dưỡng hệ thống điện máy công trình định kỳ không chỉ giúp máy hoạt động ổn định mà còn là biện pháp phòng ngừa, giảm thiểu rủi ro về an toàn điện.

III. Phương pháp nắm vững linh kiện và vật liệu điện tử cơ bản

Để làm chủ hệ thống điện trên máy thi công, bước đầu tiên và quan trọng nhất là phải nắm vững kiến thức về vật liệu và linh kiện. Tài liệu kỹ thuật điện tử cơ bản này cung cấp một nền tảng toàn diện, bắt đầu từ việc phân loại vật liệu thành: vật liệu dẫn điện (đồng, nhôm), vật liệu cách điện (nhựa, cao su) và vật liệu bán dẫn (Silic, Gecmani). Hiểu rõ đặc tính của từng loại vật liệu là cơ sở để phân tích hoạt động của các linh kiện được chế tạo từ chúng. Phần trọng tâm của chương trình học là các linh kiện thụ động. Điện trở, với chức năng cản trở và điều chỉnh dòng điện, được giới thiệu chi tiết về cấu tạo, cách đọc giá trị qua vạch màu và các hư hỏng thường gặp. Tụ điện, có khả năng tích và phóng điện, được phân loại thành tụ không phân cực và tụ hóa, cùng với cách xác định điện dung và điện áp làm việc. Cuộn cảm, đặc trưng bởi khả năng tạo ra từ trường khi có dòng điện đi qua, cũng được phân tích về cấu tạo và các đại lượng đặc trưng như điện cảm và cảm kháng. Việc thực hành sử dụng đồng hồ vạn năng (VOM) để đo kiểm tra các linh kiện này là kỹ năng thực tế không thể thiếu, giúp xác định tình trạng "sống" hay "chết" của linh kiện, một bước cơ bản trong quá trình bảo dưỡng hệ thống điện máy công trình.

3.1. Phân loại vật liệu bán dẫn và linh kiện điện tử thụ động

Giáo trình phân loại chi tiết các vật liệu và linh kiện điện tử cơ bản. Vật liệu bán dẫn, với đặc tính "khi nhiệt độ tăng điện trở suất của nó thay đổi", là nền tảng của các linh kiện tích cực. Bằng cách pha tạp chất, người ta tạo ra bán dẫn loại N (thừa electron) và loại P (thừa lỗ trống), từ đó hình thành lớp chuyển tiếp P-N, cốt lõi của Diode và Transistor. Bên cạnh đó, các linh kiện thụ động bao gồm Điện trở (R), Tụ điện (C), và Cuộn cảm (L) là những thành phần không thể thiếu trong bất kỳ mạch điện tử nào. Điện trở được chế tạo từ vật liệu như than hoặc kim loại để hạn chế dòng điện. Tụ điện gồm các bản cực kim loại ngăn cách bởi lớp điện môi để lưu trữ năng lượng điện trường. Cuộn cảm là các cuộn dây quấn quanh lõi để lưu trữ năng lượng từ trường. Hiểu rõ sự khác biệt và chức năng của từng loại là yêu cầu cơ bản đối với kỹ thuật viên.

3.2. Hướng dẫn sử dụng đồng hồ VOM để kiểm tra linh kiện

Đồng hồ vạn năng (VOM) là "thiết bị đo không thể thiếu được với bất kỳ một kỹ thuật viên điện tử nào". Tài liệu hướng dẫn chi tiết cách sử dụng VOM để đo các đại lượng cơ bản: điện áp (AC, DC), dòng điện và điện trở. Đối với việc kiểm tra linh kiện, thang đo điện trở (Ohm) là công cụ hữu hiệu nhất. Kỹ thuật viên có thể đo giá trị thực tế của điện trở, kiểm tra thông mạch của cuộn cảm hoặc cầu chì. Đặc biệt, VOM có thể dùng để kiểm tra sự phóng nạp của tụ điện, giúp đánh giá sơ bộ chất lượng của tụ. Theo hướng dẫn, "khi đo tụ điện, nếu là tụ gốm ta dùng thang đo x1K ohm hoặc 10K ohm, nếu là tụ hoá ta dùng thang x1 ohm hoặc x10 ohm". Nắm vững các kỹ thuật này giúp nhanh chóng xác định các linh kiện bị hỏng như đứt, chập hoặc sai trị số, là bước đầu tiên trong quy trình chẩn đoán lỗi điện tử máy xây dựng.

IV. Bí quyết phân tích các mạch điện tử trên máy thi công nền

Từ kiến thức về linh kiện riêng lẻ, bước tiếp theo là phân tích cách chúng được kết hợp trong các mạch điện tử để thực hiện những chức năng cụ thể. Giáo trình kỹ thuật điện tử cơ bản này trình bày các mạch điện tử nền tảng, làm cơ sở để hiểu được các hệ thống điều khiển điện tử phức tạp hơn trên máy thi công. Các mạch điện tử cơ bản được giới thiệu bao gồm mạch khuếch đại, có chức năng làm tăng biên độ tín hiệu từ các cảm biến trên máy thi công, và mạch điều khiển, dùng để đóng cắt hoặc điều chỉnh các cơ cấu chấp hành. Sau khi nắm được nguyên lý của các mạch cơ bản, giáo trình đi sâu vào các mạch ứng dụng thực tế trong máy thi công nền. Điển hình là mạch chỉnh lưu cầu 3 pha, dùng để biến đổi điện xoay chiều từ máy phát thành điện một chiều cung cấp cho toàn bộ hệ thống. Mạch điều khiển điện áp máy phát đảm bảo nguồn điện ổn định bất chấp sự thay đổi về tốc độ động cơ. Đặc biệt, sự xuất hiện của bộ vi xử lý (Microprocessor) đánh dấu một bước tiến quan trọng. Bộ vi xử lý hoạt động như bộ não trung tâm, tiếp nhận thông tin từ cảm biến, xử lý theo một chương trình được lập trình sẵn và đưa ra tín hiệu điều khiển, thể hiện rõ bản chất của kỹ thuật cơ điện tử ứng dụng.

4.1. Nguyên lý mạch khuếch đại và mạch điều khiển điện tử

Mạch khuếch đại và mạch điều khiển là hai khối chức năng cốt lõi trong hệ thống điều khiển điện tử. Mạch khuếch đại, thường sử dụng Transistor, có nhiệm vụ nhận một tín hiệu điện áp hoặc dòng điện nhỏ ở đầu vào và tạo ra một tín hiệu có biên độ lớn hơn ở đầu ra nhưng vẫn giữ nguyên dạng sóng. Trong máy thi công, tín hiệu từ các cảm biến thường rất yếu, cần được khuếch đại trước khi đưa đến bộ vi xử lý. Ngược lại, mạch điều khiển được thiết kế để điều khiển các thiết bị có công suất lớn, chẳng hạn như điều khiển độ sáng của đèn, tốc độ của động cơ, hoặc đóng mở các van thủy lực. Việc hiểu rõ nguyên lý hoạt động máy xây dựng ở cấp độ mạch điện giúp kỹ thuật viên có thể phân tích và sửa chữa các module điều khiển một cách hiệu quả.

4.2. Cấu trúc và vai trò của bộ vi xử lý trong máy xây dựng

Bộ vi xử lý là trung tâm của các hệ thống điện trên máy thi công hiện đại. Nó là một mạch tích hợp phức tạp, có khả năng thực hiện các phép toán logic và số học theo các lệnh được lưu trữ trong bộ nhớ. Vai trò của nó là thu thập dữ liệu từ hàng loạt cảm biến trên máy thi công (như cảm biến tốc độ, nhiệt độ nước làm mát, áp suất dầu), xử lý thông tin này trong thời gian thực, và sau đó gửi tín hiệu điều khiển chính xác đến các cơ cấu chấp hành (như hệ thống phun nhiên liệu, hộp số, hệ thống thủy lực điều khiển điện). Sự linh hoạt của bộ vi xử lý cho phép các nhà sản xuất tối ưu hóa hiệu suất, tiết kiệm nhiên liệu và tích hợp các tính năng an toàn, chẩn đoán lỗi tiên tiến. Việc hiểu cấu trúc cơ bản và luồng xử lý thông tin của nó là chìa khóa để làm việc với các hệ thống máy móc thế hệ mới.

V. Hướng dẫn bảo dưỡng chẩn đoán lỗi điện tử máy xây dựng

Kỹ năng chẩn đoán lỗi điện tử máy xây dựng và thực hiện bảo dưỡng hệ thống điện máy công trình là mục tiêu ứng dụng cuối cùng của giáo trình. Dựa trên nền tảng kiến thức về linh kiện và mạch điện, người kỹ thuật viên có thể xây dựng một quy trình chẩn đoán khoa học và hiệu quả. Quá trình này bắt đầu bằng việc quan sát triệu chứng, thu thập thông tin từ người vận hành và đọc mã lỗi (nếu có) từ hệ thống chẩn đoán trên máy. Bước tiếp theo là khoanh vùng sự cố bằng cách tham chiếu sơ đồ mạch điện máy công trình. Sau khi xác định được khu vực nghi ngờ, kỹ thuật viên sẽ sử dụng các dụng cụ đo lường như đồng hồ VOM để kiểm tra thực tế các linh kiện, dây dẫn và điểm kết nối. Ví dụ, việc đo điện áp tại các điểm kiểm tra (test point) hoặc kiểm tra thông mạch có thể nhanh chóng phát hiện các vấn đề như đứt dây, ngắn mạch hoặc linh kiện hỏng. Công tác bảo dưỡng định kỳ cũng đóng vai trò quan trọng, bao gồm việc kiểm tra, làm sạch các giắc cắm điện, kiểm tra tình trạng ắc quy và hệ thống sạc, đảm bảo các cảm biến trên máy thi công hoạt động chính xác. Một kế hoạch bảo dưỡng tốt sẽ giúp ngăn ngừa phần lớn các sự cố, kéo dài tuổi thọ thiết bị và đảm bảo an toàn điện trong vận hành máy.

5.1. Quy trình chẩn đoán lỗi hệ thống điện tử trên máy công trình

Một quy trình chẩn đoán lỗi điện tử máy xây dựng chuẩn mực thường bao gồm các bước: (1) Xác minh sự cố và thu thập thông tin; (2) Kiểm tra sơ bộ các yếu tố bên ngoài (cầu chì, kết nối, ắc quy); (3) Đọc mã lỗi từ ECU; (4) Tra cứu tài liệu kỹ thuật và sơ đồ mạch điện máy công trình tương ứng với mã lỗi; (5) Thực hiện các phép đo kiểm (điện áp, điện trở, thông mạch) tại các vị trí được chỉ định để xác định chính xác nguyên nhân (dây dẫn, cảm biến, hay ECU); (6) Sửa chữa hoặc thay thế bộ phận bị lỗi; (7) Xóa mã lỗi và kiểm tra lại hoạt động của hệ thống để xác nhận việc sửa chữa đã thành công. Việc tuân thủ quy trình này giúp tiết kiệm thời gian, tránh thay thế oan và đảm bảo sửa chữa triệt để.

5.2. Kỹ thuật bảo dưỡng hệ thống điện và cảm biến định kỳ

Công tác bảo dưỡng hệ thống điện máy công trình là hoạt động phòng ngừa hư hỏng. Các hạng mục cần thực hiện định kỳ bao gồm: kiểm tra mức điện dịch và siết chặt cọc bình ắc quy; làm sạch các điểm tiếp xúc điện, giắc nối để chống ăn mòn và đảm bảo tiếp xúc tốt; kiểm tra độ căng của dây đai dẫn động máy phát. Đối với các cảm biến trên máy thi công, cần kiểm tra trực quan xem có bị hư hỏng vật lý, lỏng giắc cắm hay không, và làm sạch bề mặt cảm biến để đảm bảo đo lường chính xác. Việc bảo dưỡng thường xuyên không chỉ giúp hệ thống điều khiển điện tử hoạt động ổn định mà còn là yếu tố then chốt để đảm bảo an toàn và hiệu suất chung của máy.

VI. Tương lai ngành kỹ thuật cơ điện tử ứng dụng trong máy móc

Những kiến thức trong giáo trình kỹ thuật điện tử cơ bản không chỉ phục vụ cho việc sửa chữa các hệ thống hiện tại mà còn mở ra cánh cửa đến với tương lai của ngành máy công trình. Xu hướng phát triển tất yếu là sự tích hợp ngày càng sâu rộng của kỹ thuật cơ điện tử ứng dụng, biến những cỗ máy thi công từ chỗ chỉ vận hành bằng cơ khí và thủy lực đơn thuần trở thành các hệ thống thông minh, tự động hóa. Trong tương lai, máy thi công sẽ được trang bị nhiều cảm biến hơn, các bộ xử lý mạnh mẽ hơn và khả năng kết nối mạng (IoT) để giám sát và điều khiển từ xa. Các hệ thống phức tạp như hệ thống thủy lực điều khiển điện sẽ trở nên phổ biến, cho phép điều khiển các cơ cấu chấp hành một cách chính xác và linh hoạt chưa từng có. Điều này giúp tối ưu hóa từng chu trình làm việc, tiết kiệm nhiên liệu tối đa và tăng cường an toàn cho người vận hành. Do đó, vai trò của người kỹ thuật viên sẽ không chỉ dừng lại ở việc sửa chữa mà còn mở rộng sang lập trình, hiệu chỉnh và nâng cấp phần mềm cho các hệ thống điều khiển, đòi hỏi một nền tảng kiến thức điện tử và công nghệ thông tin vững chắc. Việc nắm bắt các kiến thức nền tảng hôm nay chính là sự chuẩn bị tốt nhất cho những yêu cầu của ngành nghề trong tương lai.

6.1. Xu hướng tích hợp hệ thống thủy lực điều khiển điện tử

Sự kết hợp giữa thủy lực và điện tử, hay còn gọi là hệ thống thủy lực điều khiển điện, đang là xu hướng chủ đạo trong thiết kế máy công trình hiện đại. Thay vì sử dụng các van điều khiển bằng tay thuần túy, hệ thống này dùng các van điện từ (solenoid valve) được điều khiển bởi ECU. ECU nhận tín hiệu từ các cần điều khiển điện (joystick) và cảm biến, sau đó tính toán và gửi tín hiệu dòng điện chính xác đến các van. Ưu điểm của hệ thống này là độ chính xác cao, phản ứng nhanh, khả năng lập trình các chế độ làm việc khác nhau (chế độ tiết kiệm, chế độ công suất cao) và giảm mệt mỏi cho người vận hành. Đây là một lĩnh vực điển hình của kỹ thuật cơ điện tử ứng dụng, đòi hỏi sự am hiểu sâu sắc về cả hai chuyên ngành.

6.2. Tầm quan trọng của cơ điện tử trong vận hành máy công trình

Ngành kỹ thuật cơ điện tử ứng dụng đóng vai trò then chốt trong việc nâng cao hiệu quả và tính năng của máy thi công. Các hệ thống tự động cân bằng lưỡi san, hệ thống định vị GPS cho máy ủi, hay các hệ thống kiểm soát lực kéo thông minh đều là sản phẩm của cơ điện tử. Chúng giúp giảm sự phụ thuộc vào kỹ năng của người vận hành, đảm bảo chất lượng công trình đồng đều và chính xác, đồng thời tăng năng suất lao động. Đối với người học nghề Vận hành máy thi công, việc trang bị tư duy và kiến thức về cơ điện tử sẽ là một lợi thế cạnh tranh rất lớn, giúp họ không chỉ là người "lái máy" mà còn là người "làm chủ công nghệ", sẵn sàng thích ứng với sự phát triển không ngừng của ngành.

Trích đoạn nội dung tài liệu

Chương I: Khái niệm cơ bản về vật liệu và linh kiện |4 điện tử _ 1.1 | Sir dung dung cy cam tay va déng hd VOM 4 1.1 | Công dụng và phương pháp sử dụng các dụng cụ cằm tay |4 nghề điện tử và đồng hồ VOM.2 | Công dụng và phương pháp sir dung may do VOM s | 1.3 | Sử dụng dụng cụ cầm tay nghề điện từ và đồng hồ VOM_ |10_ j 1⁄2 _- Vật liệu, linh kiện thụ động 19 | 1.1 | Công dụng và đặc điểm kỹ thuật của các vật liệu, linh kiện | 19 điện — điện tử thường dùng trong hệ thống mạch điện máy thi công nền inh kiện điện tử cơ ban 39 |] Đi ốt bán dẫn Transistor | Chương II: Các mạch điện tử cơ bản | 2.2 _ | Mạch khuếch đại | 2.3 | Mạch điều khiển | Chương III: Các mạch điện tử trong máy thi công nền _Mạch chỉnh lưu cầu3 pha. lều khiển điện áp máy phát điện Mạch điều khiển đánh lửa điện tử Bộ vi sử lý CHƯƠNG L. KHAI NIEM CO BAN VE VAT LIEU VA LINH KIEN ĐIỆN TỬ 1. Sử dụng dụng cụ cầm tay và đồng hồ VOM 1.

Công dụng và phương pháp sử dụng các dụng cụ cầm tay nghề điện tử và đồng hồ VOM 1.Công dụng và phương pháp sứ dụng mö hàn thiếc được 1 mạch điện không chỉ yêu cầu về mạch chạy tốt,Lchạy ổn định mà còn dep vi mỹ cả mặt trên (Top) và mặt dưới ( Bottom) nữa,Hàn mà quá tay nóng đầu hàn cũng có thể làm cho điện trở tăng,hay làm chết linh kiện,có khi làm cho mỗi hàn bị đen.hàn không nóng để bung mdi hàn đến lúc không biết chỗ nào mà khắc phục.Chính vì vậy chip chia sẻ cho các bạn cách sử dụng mỏ hàn sao cho hợp lý.Chon mé han: Nên có 2 mỏ hàn, một mỏ hàn xung (mỏ hàn đoản mạch — dùng để hàn các linh kiện thường, LK to) và một mỏ hàn nung (mỏ hàn nung nhiệt bằng đây maiso- ding dé hàn tranz trường, ic số, ic chân quá nhỏ. VỀ mỏ hàn xung. Dùng mỏ hàn nào cũng được, tuy nhiên nếu có điều kiện thì nên chọn mỏ hàn tốt (không bị nóng thân mỏ hàn, nhiệt độ ôn định và không có từ dư nhiều). Khi mua nén bam thứ nêu độ nóng vừa phải (bam 1 giây rồi thả ra xong dùng tay kiểm tra đầu mỏ hàn thấy nhiệt độ ấm ấm cảm nhận rõ là được) không nên nóng quá hay nguội quá.Đầu mỏ hàn và trắng thiếc: Đầu mỏ hàn không nên cứng nhắc cùng một cỡ cho tắt cả các loại.

Nên lựa chọn đầu mỏ hàn phủ hợp với mỏ hàn của mình. Nếu thấy mỏ hàn đang dùng đầu | ly độ dài dây khoảng 6cm mà hàn thấy thiếu nhiệt quá thì nên hạ chiều dài xuống còn 4em néu vẫn không được thì thay bằng dây loại 0,8 ly. Sau khi cắt xong dây đầu mỏ hàn thi cạo sạch toàn bộ đây (bỏ hết emay cách điện và oxy hóa) không nên bắt ốc vào mỏ hàn luôn, dùng đồ dùng nào đó cạo sạch đầu tiếp xúc chỗ cọc dây đồng bắtdây (2 cọc đồng từ mỏ hàn ra) sau đó mới bắt vào mỏ hàn. Tráng thiếc cho lần đầu tiên dùng: Sau khi bắt ốc xong bấm mỏ hàn và nhúng ngay vào cục nhựa thông.

Sau khi nhựa thông đã chảy ra và bám vào phần đầu của dây mỏ hàn thì thôi bam va lay mo han ra. Tim một tắm PCB cũ có những nốt hàn to có sẵn thiếc (ví dụ như nốt hàn chân nguồn mass hoặc nốt hàn tỏa nhiệt chẳng hạn) rồi bấm mỏ hàn vào những nốt hản này để trang thiếc sao cho thiếc bám đều phần đầu dây mỏ hàn. Đặc biệt không nên bấm 5-10 phút mà không tráng thứ gì vì như thế đầu mỏ hàn sẽ bị nhiệt độ cao làm oxy hóa sẽ không. ăn thiếc được nữa 1.

Công dụng và phương pháp sử dụng dụng cụ hút thiếc a. Cách hút thiếc để rút linh kiện: có 2 cách. + Dùng Súng (pít ton) hút thiếc. Sau khi mua súng hút về nên chế lại một ít cho súng hiệu quả hơn và có thêm cái vú cao áp bằng cao su, cắt bỏ cái vú di chi lay edi ống cao su đài khoảng 2Cm ở chân vú.

Cái ống đó đẻ bọc ngoài cái đầu súng. Cách hút: Có thể đùng nhựa thông hoặc không cần để nung nóng chảy mối hàn cũ. Sau khi mối hàn đã nóng chảy, đưa đầu súng vào sát tam giác quỷ và bấm nút. 1-2 3 mối hàn sạch bong, Lúc này cao su ở đầu súng mới phát huy tác dụng: Không bị chả khi tiếp xúc với đầu mỏ hàn và hạn chế không khi bị hút vào trong súng làm cho thiếc bị hút sạch hơn.

+ Dùng bó dây đồng nhỏ đề hút: Cách này có từ thời xa xưa. kiếm một bó dây nhiều lõi nào đó lõi cảng nhỏ càn tốt (nhưng đừng nhỏ quá dễ đứt tại PCB ). Thắm nhựa thong kin day hút thiếc rùi đẻ nó ngay trên mối hàn định hút rùi bắm mỏ hàn. Thiếc nóng chảy ra sẽ bị dây hút khá nhiều.

Sau đó nhắc dây hút thiếc ra rồi vẫy mạnh cho thiếc trong dây bị bắn ra ngoài, sau đó lại nhúng nhựa thông lại hút tiếp cho đến khi sao sạch thì thôi. {Chú ý: cách dùng dây hút này nên thận trong vì dây đồng có thé bj ditt va gây đoăn mạch 1. Công dụng và phương pháp sử dụng máy đo VOM ( Đồng hồ điện tử) a. Công dụng: Đồng hồ vạn năng ( VOM ) là thiết bị đo không thể thiểu được với bắt kỳ một kỹ thuật viên điện tử nào, đồng hồ vạn năng có 4 chức năng chính là Đo điện trở, đo điện áp DC, đo điện áp AC và đo dòng điện.

Đồng hồ vạn năng hay vạn năng kế là một dụng cụ đo lường điện có nhiều chức. Các chức năng cơ bản là ampe kế, vôn kế, và ôm kế, ngoài ra có một số đồng hồi còn có thé đo tần số đồng điện, điện dung tụ điện, kiểm tra bóng bán dẫn (transitor Ưu điểm: đo nhanh, kiểm tra được nhiều loại linh kiện,thấy được sự phóng nạp. của tụ điện , tuy nhiên đồng hồ này có hạn chế về độ chính xác và có trở kháng thấp khoảng 20K/Vol do vây khi đo vào các mach cho dòng thap chúng bị sụt áp. Có các loại đồng hỗ vạn năng: 1 Đồng hồ vạn năng điện tử 2 Đồng hỗ vạn năng hiển thị kim * Đồng hồ vạn năng điện tử Đồng hồ vạn năng điện tử, còn gọi là vạn năng kế điện tử là một đồng hồ vạn năng.

sử dụng các linh kiện điện tử chủ động, và do đó cần có nguồn điện như pin. Đây là loại thông dụng nhất hiện nay cho những người làm công tác kiểm tra điện và Kết quả của phép đo thường được hin thị trên một màn tỉnh thể lỏng nên đồng hộ còn được gọi là đồng hồ vạn năng điện tử hiện số. Một vạn năng kế điện tử Việc lựa chọn các đơn vị đo, thang đo hay vỉ chỉnh thường được tiến hành bằng các nút bấm, hay một công tắc xoay, có nhiều nắc, và việc cắm dây nồi kim đo vào đúng các lỗ. Nhiều vạn năng kế hiện đại có thể tự động chon thang đo.

Van ning ké điện tử còn có thể có thêm các chức năng sau: 1. Kiểm tra nối mạch: máy kêu "bíp" khi điện trở giữa 2 đầu đo (gần) bằng 0. Hiển thị số thay cho kim chỉ trên thước. Thêm các bộ khuếch đại điện để đo hiệu điện thế hay cường độ dong điện nhỏ khi điện trở lớn.

Đo độ tự cảm của cuộn cảm và điện dung của tụ điện, có ích khi kiểm tra và lắp đặt mạch điện. Kiểm tra diode va transistor, có ích cho sửa chữa mạch điện. Hỗ trợ cho đo nhiệt độ bằng cặp nhiệt. Đo tần số trung bình, khuếch đại âm thanh, để điều chỉnh mạch điện của radio.

Nó cho phép nghe tín hiệu thay cho nhìn thấy tín hiệu (như trong dao động kế). Dao động kế cho tần số thấp, có ở các vạn năng kế có giao tiếp với máy tính. Bộ kiểm tra điện thoại. Bộ kiểm tra mạch dign 6-t6.

Lưu giữ số liệu đo đạc (ví dụ của hiệu điện thể). Đồng hồ vạn năng hiển thị kim b. Phương pháp sử dụng '*Hướng dẫn đo điện áp xoay chiều. Nếu để thang quả cao thì kết quả đo không chính xác Ly ®>.

Sử dụng đồng hỗ vạn năng đo áp AC Khi đo điện áp xoay chiều ta chuyển thang đo về các thang AC, để thang AC cao hơn điện áp cần đo một nắc, Ví dụ nếu đo điện áp AC220V ta để thang AC 250V, nếu ta đề thang thấp hơn điện áp cần đo thì đồng hồ báo kịch kim, nếu để thanh quá cao thì kim báo thiếu chính xác. * Chú ý: Tuyết đối không đề thang đo điện trở hay thang đo dòng điện khi đo vào điện áp xoay chiêu => Nếu nhằm đồng hồ sẽ bị hỏng ngay lập tức ! Để nhằm thang đo dòng ifn, ovo nguồn AC => sẽ hỏng đồng hồ LẢnh cô bán quyên - Vinh Để nhằm thang đo điện trở, đo vào nguồn AC => sẽ hỏng các điện trở trong đồng hồ * Nếu để thang đo áp DC mà đo vào nguồn AC thì kim đồng hồ không báo , nhưng đồng hồ không ảnh hưởng. Nếu để thang DC đo vào nguồn AC: À2 7 Joh en gayi Vio Để thang DC đo áp AC đồng hỗ không lên kim tuy nhiên đồng hỗ không hỏng 1. Sử dụng dụng cụ cầm tay nghề điện tử và đồng hồ VOM 1.

Hàn nối linh kiện điện - điện tử bằng mỏ hàn thiếcâ.Cách hàn các linh kiện (L.K) thường: Nên vệ sinh PCB và chân LK (PCB và LK cũ) trước khi hàn, có thể vệ sinh bằng axeton, dao dọc giấy. xin hướng dẫn hàn với PCB và LK đã được làm sạch hoặc là PCB, LK mới. + Cắt chân LK sao cho cắm chặt LK vào PCB mà chân LK trồi ra 1mm là đẹp nhất. + Bấm mỏ hàn vào cục nhựa thông cho nhựa thông chảy ngập đầu mỏ hàn > nhả mỏ hàn >nhắc mỏ hàn đến chỗ chân LK > Bắm mỏ hàn cho nhựa thông ở đầu mỏ hàn chảy ra trùm kín chân LK và lỗ PCB > Đưa đây thiếc vào tam giác quỷ: lỗ PCB- Chân LK - Đầu mỏ hàn để thiếc chạm đầu mỏ hàn và chảy ra (cho ít thiếc thôi nhé nhiều nhìn ghê lắm) thường thì sau khi chạm tam giác quỷ sẽ chảy ra và tráng đều lỗ pcb và chân LK, nếu thấy mối hàn vẫn chưa đẹp thì có thê di chuyển đầu mỏ hàn cho đều hoặc thêm thiếc hoặc cho thêm nhựa thông để mối hàn đẹp.
