Tổng quan về giáo trình

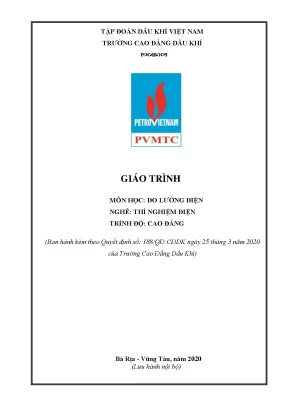

Giáo trình môn học Đo lường điện (Mã mô đun: KTĐ19MĐ14) là tài liệu đào tạo chuyên môn thuộc nhóm môn học, mô đun cơ sở (Mục II.1) trong chương trình đào tạo trình độ Cao đẳng nghề Thí nghiệm điện và Điện công nghiệp. Tài liệu được ban hành theo Quyết định số 188/QĐ-CĐDK ngày 25 tháng 3 năm 2020 của Hiệu trưởng Trường Cao đẳng Dầu khí (Tập đoàn Dầu khí Việt Nam), do nhóm tác giả gồm Lê Thị Thu Hường (Chủ biên), Ninh Trọng Tuấn và Nguyễn Xuân Thịnh biên soạn.

Mô đun có tổng thời lượng 75 giờ, phân bổ cụ thể gồm 14 giờ lý thuyết, 58 giờ thực hành/thí nghiệm/thảo luận và 03 giờ kiểm tra. Về vị trí đào tạo, mô đun được bố trí giảng dạy sau các môn học nền tảng như An toàn vệ sinh lao động (ATMT19MH01), An toàn điện (KTĐ19MH1), Cơ sở kỹ thuật điện (KTĐ19MH7) và học trước các mô đun chuyên ngành nâng cao như Bảo vệ rơ le (KTĐ19MĐ6), Thí nghiệm thiết bị đo lường điện (KTĐ19MĐ46), Thí nghiệm mạch nguồn, mạch dòng, mạch áp và mạch tín hiệu (KTĐ19MĐ42).

Mục tiêu học tập của giáo trình tập trung vào ba chuẩn đầu ra chính:

  1. Kiến thức: Trình bày cấu tạo, nguyên lý hoạt động của các cơ cấu chỉ thị cơ bản; giải thích phương pháp đo các đại lượng điện và xử lý dữ liệu sai số.
  2. Kỹ năng: Lựa chọn, vận hành các thiết bị đo (Ampe kế, Volt kế, Ohm kế, Watt kế, MegOhm kế, cầu Wheatstone); thực hiện phép đo thông số mạch điện DC/AC và mở rộng thang đo chuẩn xác.
  3. Năng lực tự chủ và trách nhiệm: Tuân thủ quy trình an toàn điện, rèn luyện tính chính xác và cẩn thận trong việc thu thập, ghi nhận dữ liệu kỹ thuật.

Cấu trúc giáo trình gồm 6 bài học theo chuỗi logic từ nguyên lý đại cương, cơ cấu cơ điện đến các phương pháp đo lường đại lượng mạch cụ thể, chú trọng tỷ trọng thực hành (chiếm hơn 77% tổng thời lượng).

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai qua 6 bài học có mối liên kết chặt chẽ:

  • Bài 1: Đại cương về đo lường điện (6 giờ - 3 LT, 3 TH): Giới thiệu khái niệm đo lường, phân loại đại lượng đo (đại lượng điện tác động, đại lượng điện thụ động, đại lượng không điện qua cảm biến/transducer); sơ đồ khối hệ thống đo lường (Đại lượng đo $\rightarrow$ Cảm biến $\rightarrow$ Mạch đo $\rightarrow$ Hiển thị/Lưu trữ/Điều khiển); hệ thống 4 cấp chuẩn hóa (Quốc tế, Quốc gia, Khu vực, Phòng thí nghiệm); lý thuyết sai số (sai số thô, sai số hệ thống, sai số ngẫu nhiên, sai số quy dẫn, cấp chính xác $k$) và quy tắc làm tròn số liệu.
  • Bài 2: Sử dụng các cơ cấu chỉ thị trong đo lường (5 giờ - 4 LT, 1 KT): Phân tích cấu tạo, nguyên lý, phương trình đặc tính thang đo và ưu nhược điểm của 6 loại cơ cấu: cơ cấu từ điện ($\alpha = K_I \cdot I$, thang đo tuyến tính), cơ cấu điện từ ($\alpha = K_I \cdot I^2$, thang đo phi tuyến), cơ cấu điện động ($\alpha = K_I \cdot I_1 I_2 \cos\varphi$), cơ cấu cảm ứng (đĩa nhôm quay trong từ trường cuộn dòng và áp), cơ cấu tĩnh điện ($W_E = \frac{1}{2} C U^2$, đo áp cao tần) và cơ cấu đo điện tử.
  • Bài 3: Đo dòng điện và điện áp (17 giờ - 1 LT, 16 TH): Kỹ thuật mở rộng thang đo dòng DC bằng điện trở Shunt riêng biệt và Shunt vạn năng (Ayrton) với công thức $R_S = \frac{R_m}{n-1}$; kỹ thuật mở rộng thang đo áp DC bằng điện trở phụ $R_p$; đo dòng/áp AC bằng cơ cấu từ điện kết hợp mạch chỉnh lưu (nửa chu kỳ $I_{cltb} \approx 0.45 I_{hd}$, toàn kỳ cầu 4 diode $I_{cltb} \approx 0.9 I_{hd}$, và mạch 2 diode kết hợp 2 điện trở); phương pháp so sánh điện áp bằng mạch biến trở với điện kế Galvanometer và nguồn chuẩn; phân tích nguyên lý Volt kế/Ampe kế điện tử ($Z_{in} \ge 1\text{ M}\Omega$).
  • Bài 4: Đo điện trở (26 giờ - 3 LT, 23 TH): Phương pháp gián tiếp (V-A mắc trước và mắc sau); cấu tạo mạch đo Ohm kế; nguyên lý cầu Wheatstone cân bằng và không cân bằng; ứng dụng MegOhm kế kiểm tra điện trở cách điện của thiết bị; phương pháp và sơ đồ đo điện trở nối đất.
  • Bài 5: Đo điện dung và điện cảm (11 giờ - 1 LT, 9 TH, 1 KT): Sơ đồ mạch đo điện dung tụ điện $C_x$; kỹ thuật kiểm tra dòng rỉ và điện trở rỉ của tụ điện (sử dụng Ampe kế hoặc Volt kế); mạch đo điện cảm cuộn dây $L_x$ và xác định điện trở tổn hao.
  • Bài 6: Đo công suất và điện năng (10 giờ - 2 LT, 7 TH, 1 KT): Phương pháp đo công suất một chiều và xoay chiều 1 pha (trực tiếp qua Watt kế và gián tiếp qua V-A); đo công suất hệ thống 3 pha 3 dây và 3 pha 4 dây (đối xứng và bất đối xứng) dùng Watt kế 3 pha 2 phần tử, 2.5 phần tử và 3 phần tử; kỹ thuật chuyển đổi Watt kế thành Var kế để đo công suất phản kháng $Q$; đo hệ số công suất $\cos\varphi$ (bằng phương pháp V-A-W và $\cos\varphi$ kế điện động); nguyên lý hoạt động của điện năng kế (công tơ điện) 1 pha và 3 pha.
Bài 1: Cơ sở đại cương & Lý thuyết sai số
Bài 2: Cấu tạo & Nguyên lý cơ cấu chỉ thị (Từ điện, Điện từ, Điện động, Cảm ứng, Tĩnh điện)

Kiến thức nền tảng được xây dựng

Giáo trình hệ thống hóa các nguyên lý khoa học đo lường bao gồm:

  • Lý thuyết chuyển đổi năng lượng điện - cơ: Mô hình tương tác giữa từ trường và dòng điện tạo mômen quay $M_q$, cân bằng với mômen cản của lò xo $M_c = K_c \cdot \alpha$ hoặc mômen cản cảm ứng.
  • Lý thuyết sai số và cấp chính xác: Xác định sai số tuyệt đối $\Delta X = |X - x|$, sai số tương đối $\varepsilon = \frac{\Delta X}{X} \cdot 100%$, sai số quy dẫn $\gamma = \frac{\Delta X}{X_{max}} \cdot 100%$ và quan hệ với cấp chính xác tiêu chuẩn $k \in {0.02; 0.05; 0.1; 0.2; 0.5; 1.0; 1.5; 2.5; 4.0}$.
  • Mô hình tương tác thiết bị - mạch đo: Đánh giá ảnh hưởng tải của nội trở Ampe kế ($R_A$) và nội trở Volt kế ($R_V$) lên độ chính xác của phép đo.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Thiết kế, tính toán tham số mạch phân dòng Shunt Ayrton (sử dụng vật liệu hệ số nhiệt thấp như Manganin, Conxtan), mạch phân áp điện trở phụ $R_p$, hiệu chuẩn thiết bị đo DC/AC qua mạch biến trở chuẩn.
  • Kỹ năng phân tích: Phân lập và loại trừ sai số thô, tính toán sai số hệ thống và sai số ngẫu nhiên theo lý thuyết xác suất thống kê; phân tích giản đồ vector trong đo công suất và $\cos\varphi$.
  • Kỹ năng thực hành chuyên ngành: Vận hành thành thạo thiết bị đo chuyên dụng như MegOhm kế đo cách điện, thiết bị đo điện trở đất, cầu đo Wheatstone, đấu nối Watt kế 3 pha theo sơ đồ 2 phần tử (Aron) hoặc 3 phần tử.

Phương pháp giảng dạy và học tập

Giáo trình thiết lập phương pháp đào tạo tích hợp kết hợp giữa thuyết giảng nguyên lý và rèn luyện kỹ năng thực nghiệm tại phòng thí nghiệm chuyên môn hóa:

                      CƠ CẤU PHÂN BỔ THỜI LƯỢNG
 0%                   18.7%                           96.0%       100%
  • Phương pháp giảng dạy: Giảng viên sử dụng các phương pháp sư phạm tích cực gồm diễn giảng giải thích cơ chế vật lý, vấn đáp củng cố kiến thức cuối bài và dạy học giải quyết vấn đề (Problem-based learning) qua các bài tập tình huống thực tế. Tổ chức lớp học tập trung đối với giờ lý thuyết và chia ca/nhóm nhỏ đối với giờ thực hành trên thiết bị thí nghiệm.
  • Thực hành và bài tập: Hệ thống 34 sơ đồ nguyên lý mạch đo chi tiết được tích hợp trực tiếp vào nội dung giảng dạy (như sơ đồ chỉnh lưu, sơ đồ cầu Wheatstone cân bằng/không cân bằng, sơ đồ đấu nối Watt kế 3 pha). Học viên thực hiện tính toán thiết kế giá trị linh kiện trước khi tiến hành đấu nối thực tế.
  • Quy định an toàn: Yêu cầu người học tuân thủ nghiêm ngặt quy trình an toàn điện, áp dụng quy chuẩn LOTO (Lockout/Tagout) khi thao tác với nguồn điện và thiết bị công nghiệp.
  • Hình thức đánh giá:
    • Đánh giá thường xuyên: 01 điểm kiểm tra vấn đáp/hỏi miệng trong quá trình học.
    • Đánh giá định kỳ: Gồm 03 bài kiểm tra: Bài số 1 kiểm tra lý thuyết (Bài 1, Bài 2 - thời gian 45-60 phút); Bài số 2 kiểm tra thực hành (Bài 3, Bài 4, Bài 5 - thời gian 45-60 phút); Bài số 3 kiểm tra thực hành (Bài 6 - thời gian 45-60 phút).
    • Thi kết thúc mô đun: Hình thức tích hợp giữa trắc nghiệm lý thuyết và thao tác thực hành (thời gian 60-90 phút).
  • Hướng dẫn tự học: Học viên phải nghiên cứu trước tài liệu giáo trình theo từng bài học, hoàn thành câu hỏi ôn tập cuối mỗi bài và chuẩn bị báo cáo trước khi vào xưởng thực hành.

Điểm nổi bật và cập nhật

  • Tính định hướng nghề nghiệp cụ thể: Giáo trình được thiết kế chuẩn hóa theo yêu cầu năng lực thực tế của nghề Thí nghiệm điện thuộc Tập đoàn Dầu khí Việt Nam, phục vụ trực tiếp công tác kiểm định, bảo dưỡng và vận hành hệ thống điện trong các nhà máy, trạm biến áp và công trình công nghiệp.
  • Cấu trúc tính toán thiết kế chi tiết: Cung cấp quy trình từng bước giải bài tập thiết kế mạch đo thực tế (ví dụ: quy trình tính toán mạch Shunt Ayrton 3 tầm đo, tính chọn điện trở phụ cho Volt kế nhiều thang đo $V_1, V_2, V_3$).
  • Tích hợp đo lường truyền thống và kỹ thuật số: Trình bày song song giữa các cơ cấu chỉ thị kim điện cơ truyền thống (từ điện, điện từ, điện động) với các nguyên lý hiển thị, xử lý tín hiệu của Volt kế/Ampe kế điện tử hiện đại ($Z_{in}$ cố định $\ge 1\text{ M}\Omega$, phối hợp trở kháng và chuẩn hóa điện áp DC).
  • Nguồn tư liệu tham khảo chuẩn mực: Nội dung được biên soạn dựa trên các tài liệu chuyên ngành tiêu chuẩn gồm:
    1. Nguyễn Văn Hòa, Bùi Đăng Thành, Hoàng Sỹ Hồng (2005), Đo lường điện và cảm biến đo lường, Nhà xuất bản Giáo dục.
    2. Nguyễn Hữu Nghĩa, Đo lường điện, Tài liệu lưu hành nội bộ Trường Cao đẳng Dầu khí.

Đối tượng sử dụng giáo trình

  • Sinh viên/Học viên: Học sinh, sinh viên theo học trình độ Cao đẳng các nghề Thí nghiệm điện, Điện công nghiệp, Tự động hóa và Điện tử công nghiệp.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học: An toàn vệ sinh lao động (Mã môn: ATMT19MH01), An toàn điện (Mã môn: KTĐ19MH1), Cơ sở kỹ thuật điện (Mã môn: KTĐ19MH7) và Vật liệu điện (KTĐ19MH64).
  • Giảng viên chuyên ngành: Sử dụng làm giáo trình chính để xây dựng giáo án lý thuyết, giáo án tích hợp, phiếu hướng dẫn thực hành và bộ đề thi đánh giá năng lực nghề.
  • Cán bộ kỹ thuật và tự học: Kỹ thuật viên bảo trì điện, nhân viên thí nghiệm điện tại các trạm biến áp, nhà máy công nghiệp sử dụng làm tài liệu tra cứu sơ đồ mạch đo, phương pháp đo điện trở đất và kiểm tra cách điện thiết bị.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng đào tạo nào?

Giáo trình được biên soạn phục vụ đào tạo trình độ Cao đẳng cho nghề Thí nghiệm điện và nghề Điện công nghiệp, đồng thời làm tài liệu tham khảo cho các ngành kỹ thuật liên quan như Tự động hóa và Điện tử.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học?

Học viên cần hoàn thành các kiến thức cơ sở về kỹ thuật điện (định luật Ohm, định luật Kirchhoff, giải mạch AC/DC, mạch 3 pha), hiểu biết về an toàn điện, an toàn lao động và các đặc tính vật liệu điện cơ bản.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết thuần túy là gì?

Tài liệu tập trung cao vào thời lượng thực hành (58 giờ thực hành trên tổng số 75 giờ). Nội dung đi sâu vào cấu tạo cơ khí, sơ đồ đấu nối mạch đo thực tế (Shunt Ayrton, MegOhm kế, cầu Wheatstone, Watt kế 3 pha 2 phần tử/3 phần tử) và quy trình định chuẩn thiết bị.

4. Phương pháp tự học và rèn luyện kỹ năng với giáo trình này như thế nào?

Người học cần nghiên cứu lý thuyết về phương trình đặc tính thang đo, tự giải các bài tập tính chọn linh kiện mạch đo (Shunt, điện trở phụ) ở cuối mỗi bài học, sau đó đối chiếu kết quả thông qua quá trình đo đạc thực nghiệm và xử lý số liệu sai số tại phòng thực hành.

5. Những trang thiết bị thí nghiệm nào cần có để triển khai giáo trình?

Cần trang bị phòng thực hành chuyên môn hóa với các dụng cụ: đồng hồ vạn năng (VOM, DMM), biến trở đo lường, nguồn áp chuẩn, điện kế Galvanometer, bộ biến dòng/biến áp đo lường, MegOhm kế, máy đo điện trở đất, tải 1 pha/3 pha và các thiết bị bảo hộ, thẻ an toàn LOTO.

Kết luận

Giáo trình Đo lường điện (KTĐ19MĐ14) của Trường Cao đẳng Dầu khí cung cấp hệ thống kiến thức toàn diện từ cơ sở lý thuyết sai số, nguyên lý các cơ cấu chỉ thị cơ - điện đến phương pháp đo đạc thông số mạch điện DC, AC và hệ thống 3 pha công nghiệp. Với tỷ trọng 58 giờ thực hành trên tổng 75 giờ đào tạo, tài liệu đảm bảo trang bị đầy đủ kỹ năng tính toán mạch đo, sử dụng thiết bị chuyên dụng và tuân thủ an toàn kỹ thuật cho người học.

Sau khi hoàn thành mô đun này, học viên có đủ năng lực học tiếp các mô đun thực hành chuyên sâu như Thí nghiệm thiết bị đo lường điện (KTĐ19MĐ46), Bảo vệ rơ le (KTĐ19MĐ6) và Thí nghiệm thiết bị trạm biến áp (KTĐ19MĐ47), đáp ứng chuẩn đầu ra của chương trình đào tạo Cao đẳng Thí nghiệm điện.
