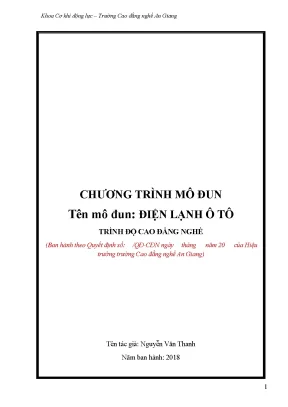

Giáo Trình Mô Đun: Điện Lạnh Ô Tô (MĐ 31) – Trình Độ Cao Đẳng Nghề

Tổng quan về giáo trình

Giáo trình mô đun Điện lạnh ô tô (Mã số: MĐ 31) là tài liệu đào tạo chuyên môn nghề bắt buộc, thuộc chương trình đào tạo trình độ Cao đẳng nghề ngành Công nghệ ô tô. Tài liệu do Khoa Cơ khí động lực thuộc Trường Cao đẳng nghề An Giang biên soạn, với vị trí chủ biên do tác giả Nguyễn Văn Thanh đảm nhiệm, ban hành chính thức vào ngày 03 tháng 03 năm 2018 theo Quyết định của Hiệu trưởng nhà trường. Trong cấu trúc khung chương trình đào tạo, mô đun MĐ 31 được bố trí giảng dạy sau khi học viên đã hoàn thành chuỗi 12 môn học và mô đun tiên quyết từ MĐ 19 đến MĐ 30.

Mục tiêu học tập của giáo trình được xác định cụ thể theo các chuẩn đầu ra:

  • Trình bày đầy đủ nhiệm vụ, yêu cầu kỹ thuật và sơ đồ cấu tạo của hệ thống điện lạnh ô tô.
  • Giải thích nguyên lý hoạt động của toàn hệ thống cũng như từng cụm chi tiết cơ - điện chuyên biệt.
  • Nhận diện hiện tượng, phân tích nguyên nhân gây ra các sai hỏng kỹ thuật thông thường.
  • Thiết lập và thực hiện phương pháp kiểm tra, chẩn đoán, lựa chọn đúng thiết bị, dụng cụ chuyên dụng để tháo lắp, bảo dưỡng và sửa chữa hệ thống điều hòa không khí trên ô tô.
  • Tuân thủ quy trình công nghệ, quy phạm an toàn lao động và rèn luyện tính cẩn thận, tỉ mỉ trong môi trường thực hành xưởng.

Giáo trình có tổng thời lượng 80 giờ, được phân bổ cấu trúc thành: Bài mở đầu (12 giờ), 3 bài chuyên môn kỹ thuật chính (64 giờ) và phần ôn tập kết thúc môn (4 giờ). Điểm đặc thù của tài liệu là phương pháp tiếp cận mô đun hóa gắn liền với thực hành nghề nghiệp, trong đó thời lượng thực hành chiếm tới 71,25% tổng chương trình (57 giờ thực hành so với 15 giờ lý thuyết và 8 giờ kiểm tra), bảo đảm tính ứng dụng trực tiếp vào công tác bảo dưỡng và sửa chữa tại các doanh nghiệp.

+-------------------------------------------------------------------------------+
|                      GIÁO TRÌNH ĐIỆN LẠNH Ô TÔ (MĐ 31)                        |
|                                                                               |
|  [Vị trí]                     [Thời lượng: 80h]            [Tỷ trọng TH]      |
|  Sau MĐ 19 -> MĐ 30           15h LT | 57h TH | 8h KT      57/80h (71,25%)    |
+-------------------------------------------------------------------------------+

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai tuần tự qua 4 bài học chính và phần tổng kết theo tiến trình từ nguyên lý, kết cấu đến kỹ năng tháo lắp, chẩn đoán và khắc phục sự cố:

+------------------+     +------------------+     +------------------+     +------------------+
|   Bài Mở Đầu     |     |      Bài 1       |     |      Bài 2       |     |      Bài 3       |
| Sơ đồ cấu tạo và | --> | Kỹ thuật tháo và | --> |  Kiểm tra và     | --> | Bảo dưỡng và     |
| nguyên lý (12h)  |     | lắp hệ thống(20h)|     |  chẩn đoán (20h) |     | sửa chữa (24h)   |
+------------------+     +------------------+     +------------------+     +------------------+
  • Bài mở đầu: Sơ đồ cấu tạo và nguyên lý làm việc điện lạnh ô tô (Trang 8 – 54; 12 giờ: 4 giờ Lý thuyết, 8 giờ Thực hành): Cung cấp các khái niệm tổng quan về nhiệm vụ của hệ thống điều hòa ô tô (điều khiển nhiệt độ, duy trì độ ẩm, lọc sạch gió và làm tan sương/băng đọng trên kính chắn gió). Mô tả chu trình nhiệt động 4 giai đoạn khép kín và phân loại hệ thống theo vị trí lắp đặt (đặt phía trước, kiểu kép trước – sau, kiểu kép treo trần trên xe khách) và theo phương thức điều khiển (bằng tay hoặc tự động). Phân tích chuyên sâu kết cấu cơ khí và mạch điều khiển của 5 cụm chi tiết chính: máy nén, ly hợp từ, thiết bị trao đổi nhiệt (giàn nóng, giàn lạnh), bình lọc/hút ẩm, van tiết lưu và các mạch điều khiển tự động liên quan (bù ga, chống đóng băng, bảo vệ áp suất, điều khiển quạt).
  • Bài 1: Kỹ thuật tháo – lắp điện lạnh ô tô (Trang 55 – 82; 20 giờ: 2 giờ Lý thuyết, 16 giờ Thực hành, 2 giờ Kiểm tra): Trình bày quy trình tháo rời các cụm chi tiết và phụ kiện thuộc hệ thống điện lạnh từ trên xe xuống bàn thợ và quy trình lắp đặt ngược lại theo đúng trình tự kỹ thuật, đảm bảo độ kín khít và an toàn cơ học.
  • Bài 2: Kỹ thuật kiểm tra và chẩn đoán điện lạnh ô tô (Trang 83 – 100; 20 giờ: 4 giờ Lý thuyết, 14 giờ Thực hành, 2 giờ Kiểm tra): Xác định các đặc điểm sai hỏng, nguyên nhân kỹ thuật và phương pháp kiểm tra hệ thống thông qua đồng hồ đo áp suất chuyên dụng, thiết bị phát hiện rò rỉ gas và các quy trình đo kiểm mạch điện điều khiển.
  • Bài 3: Kỹ thuật bảo dưỡng và sửa chữa điện lạnh ô tô (Trang 101 – 123; 24 giờ: 3 giờ Lý thuyết, 17 giờ Thực hành, 4 giờ Kiểm tra): Quy định các bước bảo dưỡng định kỳ các bộ phận lọc, làm sạch dàn trao đổi nhiệt, bổ sung/thay thế dầu bôi trơn máy nén, nạp môi chất lạnh và quy trình sửa chữa phục hồi hoặc thay thế các chi tiết hư hỏng.
  • Ôn tập kết thúc môn, Thuật ngữ chuyên môn và Tài liệu tham khảo (Trang 124 – 125; 4 giờ): Hệ thống hóa lý thuyết và thực hành, cung cấp bảng tra cứu thuật ngữ chuyên ngành chuẩn hóa và danh mục tài liệu tham khảo phục vụ nghiên cứu mở rộng.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống lý thuyết và các nguyên lý nhiệt – điện cơ bản được ứng dụng trực tiếp trong kỹ thuật điện lạnh ô tô:

  • Chu trình nhiệt động học 4 quá trình:
    1. Quá trình nén (Compression): Máy nén tiếp nhận dòng hơi môi chất ở áp suất thấp, nhiệt độ thấp từ giàn lạnh và nén thành dòng hơi có nhiệt độ cao, áp suất cao chuyển tới giàn nóng. Tỉ số nén thông thường dao động từ $5 \div 8,1$ tùy thuộc vào nhiệt độ môi trường và loại môi chất.
    2. Quá trình ngưng tụ (Condensation): Hơi môi chất nóng qua giàn nóng truyền nhiệt cho luồng gió mát do quạt tạo ra, ngưng tụ chuyển hóa thành thể lỏng áp suất cao.
    3. Quá trình giãn nở (Expansion): Môi chất lỏng áp suất cao qua lỗ tiết lưu của van tiết lưu hoặc ống tiết lưu cố định (orifice tube), giảm áp suất đột ngột biến thành dạng sương mù áp suất thấp, nhiệt độ thấp.
    4. Quá trình bốc hơi (Vaporization): Môi chất dạng sương trong giàn lạnh sôi và bay hơi, thu nhiệt của khối không khí trong khoang hành khách được quạt lồng sóc thổi qua.
  • Nguyên lý phân chia mạch áp suất: Hệ thống phân định rõ ràng hai nhánh làm việc gồm nhánh áp suất thấp (tính từ sau van tiết lưu đến cửa vào/van hút máy nén) và nhánh áp suất cao (tính từ van xả máy nén đến trước lỗ phun của van tiết lưu).
  • Nguyên lý điều khiển điện và bảo vệ an toàn:
    • Cơ chế bù ga không tải khi bật điều hòa (kiểu điện qua van ISC hoặc đường dẫn khí tắt điều khiển bởi ECU; kiểu cơ qua van điện từ chân không tác động bướm ga).
    • Cơ chế chống đóng băng giàn lạnh sử dụng van điều áp EPR (duy trì áp suất bay hơi $P_e \ge 0,18\text{ MPa}$) hoặc cảm biến nhiệt điện trở thermistor ngắt ly hợp từ khi nhiệt độ bề mặt giàn lạnh chạm ngưỡng xấp xỉ $0^\circ\text{C}$.
    • Cơ chế bảo vệ hệ thống bằng công tắc áp suất kép: tự động ngắt nguồn cấp ly hợp từ khi áp suất quá thấp ($\le 0,2\text{ MPa}$ do rò rỉ gas/thiếu dầu bôi trơn) hoặc khi áp suất tăng quá cao ($\ge 3,1\text{ MPa}$ do tản nhiệt giàn nóng kém).
    • Chế độ làm việc A/C (ngắt khi nhiệt độ giàn lạnh $< 3^\circ\text{C}$, đóng khi $> 4^\circ\text{C}$) và chế độ tiết kiệm ECON (ngắt khi $\le 10^\circ\text{C}$, đóng khi $\ge 11^\circ\text{C}$).
                             +-------------------+
                             |     MÁY NÉN       |
                       +---> | (Tỉ số nén 5-8,1) | ---+
                       |     +-------------------+    |
             [Áp suất thấp]                     [Áp suất cao]
                       |                              |
             +-------------------+          +-------------------+
             |     GIÀN LẠNH     |          |     GIÀN NÓNG     |
             |   (Bốc hơi thu    |          |   (Ngưng tụ tỏa   |
             |    nhiệt cabin)   |          |    nhiệt ngoài)   |
             +-------------------+          +-------------------+
                       ^                              |
                       |     +-------------------+    |
                       +---- |   VAN TIẾT LƯU    | <--+
                             | (Hạ áp/phun sương)|
                             +-------------------+

Kỹ năng phát triển

Thông qua các bài học thực hành chuyên sâu, học viên được rèn luyện các nhóm kỹ năng kỹ thuật và thao tác nghề nghiệp:

  • Kỹ năng cơ khí và tháo lắp: Thao tác tháo và lắp chuẩn xác các loại máy nén (loại piston đĩa chéo 6 hoặc 10 xy lanh, máy nén đĩa lắc điều khiển cơ/điện từ, máy nén trục khuỷu), giàn nóng, bình lọc gas tích hợp mắt kính quan sát, giàn lạnh cánh phẳng và các cụm van tiết lưu (kiểu hộp, cân bằng trong, cân bằng ngoài).
  • Kỹ năng đo kiểm và chẩn đoán: Đọc và phân tích các thông số kỹ thuật trên đồng hồ áp suất hạ áp/cao áp; kiểm tra hiện tượng rò rỉ gas qua mắt kính quan sát; đo kiểm mạch điện điều khiển hệ thống quạt giải nhiệt kép, mạch rơle ly hợp từ và mạch tín hiệu từ hộp điều khiển A/C Amplifier tới ECU động cơ (ví dụ trên mạch điện dòng xe Toyota Corolla).
  • Kỹ năng bảo dưỡng và sửa chữa: Thực hiện quy trình thay thế phin lọc chất khử ẩm; vệ sinh các lá tản nhiệt; kiểm tra khe hở và lực hút của bộ ly hợp điện từ; kiểm tra nhiệt độ đóng/ngắt của thermostat và van an toàn xả gas.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình giảng dạy tích hợp lý thuyết gắn liền thực nghiệm xưởng nghề, được cơ cấu phân bổ chi tiết về mặt thời gian như sau:

STT Tên bài học trong mô đun Tổng số giờ Lý thuyết Thực hành Kiểm tra
1 Sơ đồ cấu tạo và nguyên lý làm việc điện lạnh ô tô 12 4 8 0
2 Kỹ thuật tháo – lắp điện lạnh ô tô 20 2 16 2
3 Kỹ thuật kiểm tra và chẩn đoán điện lạnh ô tô 20 4 14 2
4 Kỹ thuật bảo dưỡng và sửa chữa điện lạnh ô tô 24 3 17 4
5 Ôn tập kết thúc môn 4 2 2 0
Tổng Toàn bộ mô đun MĐ 31 80 15 57 8

Phương pháp sư phạm và tổ chức học tập

  • Giảng dạy trên mô hình và sơ đồ nguyên lý: Giáo viên sử dụng hệ thống sơ đồ lát cắt kỹ thuật (từ Hình 1.1 đến Hình 1.68 trong tài liệu) để mô phỏng sự di chuyển của dòng môi chất và luồng khí lưu thông trong khoang hành khách trước khi cho học viên tiếp cận cụm tổng thành thật.
  • Thực hành theo phiếu hướng dẫn công việc: Học viên làm việc trực tiếp theo quy trình tháo - kiểm tra - lắp đặt từng chi tiết tại xưởng Cơ khí động lực, đảm bảo tuân thủ nghiêm ngặt các quy định an toàn khi làm việc với môi chất nén áp suất cao.
  • Phương pháp đánh giá: Kết hợp đánh giá thường xuyên trong các phiên thực hành và 8 giờ kiểm tra định kỳ phân bổ tại các Bài 1, Bài 2 và Bài 3, tập trung vào kỹ năng thao tác dụng cụ, độ chính xác trong định bệnh sai hỏng và an toàn kỹ thuật.
  • Hướng dẫn tự học: Học viên dựa vào hệ thống thuật ngữ chuyên môn ở trang 124 và mục lục phân cấp chi tiết để tự đối chiếu các mạch điều khiển cụ thể (như mạch điều khiển quạt giàn nóng theo tín hiệu công tắc nhiệt độ nước làm mát động cơ $N > 90^\circ\text{C}$).

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh các bước tiến kỹ thuật và các quy chuẩn quốc tế về công nghệ lạnh trên phương tiện giao thông đường bộ:

[Công ước Montreal 1992]  --> Chấm dứt CFC-12 (R12) do phá hủy tầng ozone (cuối 1995)
                          --> Chuyển đổi sang HFC-134a (R134a)
                              (Nhiệt độ sôi: -26,9°C tại 1 atm; -10,6°C tại 1 kgf/cm²)
  • Chuyển đổi môi chất lạnh theo Công ước Montreal: Giáo trình trình bày chi tiết bối cảnh chuyển dịch môi chất làm lạnh. Gas lạnh gốc CFC (CFC-12 / R12) bị hạn chế sản xuất từ năm 1989 do chứa gốc Clo phá hủy tầng ozone khí quyển và chấm dứt sản xuất hoàn toàn vào cuối năm 1995 theo quyết định của Hội nghị lần thứ tư Công ước Montreal (11/1992). Giáo trình cập nhật việc chuyển sang môi chất HFC-134a (R134a), phân tích các đặc tính nhiệt động học riêng biệt (nhiệt độ sôi của R134a là $-26,9^\circ\text{C}$ ở áp suất khí quyển và $-10,6^\circ\text{C}$ ở áp suất $1\text{ kgf/cm}^2$) cùng sự thay đổi kết cấu chất hút ẩm trong bình lọc để tương thích với R134a.
  • Tích hợp các kết cấu hiện đại:
    • Cấu tạo giàn nóng tích hợp (giàn nóng kép) đi kèm bộ chia hơi - lỏng, loại bỏ sự cần thiết của bình chứa/lọc gas độc lập, nâng cao năng suất làm mát phụ.
    • Máy nén loại đĩa lắc biến thiên dung tích tự động thông qua ống xếp và van điều khiển điện từ dựa trên áp suất khoang hút.
    • Mạch điều khiển tốc độ quạt điện đa cấp kết hợp giữa giải nhiệt két nước động cơ và giàn nóng qua 3 trạng thái (dừng, tốc độ thấp, tốc độ cao) dựa trên tín hiệu công tắc áp suất và cảm biến nhiệt độ nước làm mát.
    • Tính năng ngắt máy nén tự động khi xe tăng tốc thông qua nhận diện tải từ ECU động cơ hoặc công tắc ngắt bố trí dưới chân ga nhằm tối ưu công suất kéo của động cơ nhỏ.

Đối tượng sử dụng giáo trình

Giáo trình được thiết kế chuẩn hóa phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và kỹ thuật ô tô:

  • Sinh viên/Học viên: Học viên theo học hệ Cao đẳng nghề hoặc Trung cấp nghề chuyên ngành Công nghệ ô tô tại Trường Cao đẳng nghề An Giang và các cơ sở đào tạo nghề tương đương.
  • Điều kiện tiên quyết (Prerequisites): Học viên bắt buộc phải hoàn thành các mô đun cơ sở và chuyên môn từ MĐ 19 đến MĐ 30, bao gồm các kiến thức nền tảng về điện kỹ thuật, điện tử cơ bản, nguyên lý động cơ đốt trong và kết cấu khung gầm ô tô.
  • Giáo viên và Cán bộ giảng dạy: Tài liệu là căn cứ pháp lý và chuyên môn dùng để soạn giáo án lý thuyết, thiết kế bài tập thực hành xưởng, lập bảng kiểm kỹ năng (checklist) đánh giá kết thúc mô đun theo chuẩn kiến thức - kỹ năng nghề.
  • Kỹ thuật viên tại xưởng dịch vụ: Sử dụng làm tài liệu tra cứu quy chuẩn kỹ thuật về áp suất làm việc, trị số nhiệt độ đóng ngắt rơle, sơ đồ nguyên lý mạch điện điều hòa dòng xe phổ thông và quy trình tháo lắp chuẩn.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được biên soạn chuyên biệt cho học viên trình độ Cao đẳng nghề ngành Công nghệ ô tô; đồng thời là tài liệu tham khảo kỹ thuật cho giáo viên giảng dạy chuyên ngành cơ khí động lực và thợ kỹ thuật sửa chữa điện lạnh ô tô.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học mô đun này?

Học viên cần hoàn thành các mô đun tiên quyết từ MĐ 19 đến MĐ 30 trong chương trình đào tạo, nắm vững kiến thức về vật lý nhiệt, mạch điện - điện tử ô tô cơ bản, kết cấu động cơ và an toàn lao động trong xưởng cơ khí.

3. Điểm khác biệt về mặt kỹ thuật của giáo trình là gì?

Tài liệu tập trung mô tả chi tiết cả hai thế hệ môi chất lạnh R12 và R134a, cập nhật kết cấu máy nén biến thiên dung tích dạng đĩa lắc, giàn nóng kép tích hợp bộ chia hơi-lỏng, và phân tích sơ đồ mạch điện thực tế (mạch điều khiển quạt giải nhiệt dòng Toyota Corolla).

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao?

Người học nên bám sát sơ đồ nguyên lý 4 quá trình nhiệt động, kết hợp đối chiếu cấu tạo lát cắt của từng cụm chi tiết (máy nén, van tiết lưu, bình lọc) với các bài hướng dẫn quy trình tháo lắp và kiểm tra thực tế, tận dụng phần Thuật ngữ chuyên môn ở cuối sách để chuẩn hóa từ ngữ kỹ thuật.

5. Giáo trình có tài liệu bổ trợ nào đi kèm không?

Giáo trình bao gồm hệ thống sơ đồ mạch điện chi tiết (Hình 1.1 đến 1.68), danh mục 68 hình vẽ minh họa kết cấu, bảng tra cứu thuật ngữ chuyên môn (trang 124) và danh mục tài liệu tham khảo chuyên ngành (trang 125).

Kết luận

Giáo trình mô đun Điện lạnh ô tô (MĐ 31) của Khoa Cơ khí động lực – Trường Cao đẳng nghề An Giang là tài liệu học thuật định hình chuẩn mực kỹ năng nghề nghiệp trong lĩnh vực điều hòa không khí ô tô. Với cấu trúc 80 giờ giảng dạy cân đối giữa lý thuyết nền tảng (15 giờ) và thực hành chuyên sâu (57 giờ), tài liệu thiết lập một lộ trình học tập logic từ việc nhận diện nguyên lý hoạt động, cấu tạo chi tiết đến thuần thục quy trình tháo lắp, kiểm tra, chẩn đoán và sửa chữa.

Tài liệu cung cấp đầy đủ các cơ sở lý thuyết nhiệt động lực học, cập nhật sự chuyển đổi công nghệ môi chất lạnh R134a theo chuẩn quốc tế, và tích hợp các mạch điều khiển điện tử ứng dụng thực tế trên ô tô hiện đại.
